Tipo de producto	Kit de montaje lado a lado (side-by-side) para aparatos de frío
Marca	Miele
Modelo	KSK 2001
Compatibilidad	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Número de piezas incluidas	Kit que incluye bisagras, patas de fijación, calentador lateral, cubrecables, grapas metálicas, escuadras de protección antivuelco
Materiales	Acero, plástico, caucho
Dimensiones del kit (embalado)	Aproximadamente 50 x 30 x 10 cm
Peso del kit	Aproximadamente 2,5 kg
Alimentación del calentador lateral	Conexión eléctrica 230 V, aumenta el consumo energético
Función principal	Fijación mecánica y eléctrica de dos aparatos de frío lado a lado, con calentamiento anticondensación
Herramientas necesarias para el montaje	Destornillador Torx T20, atornillador eléctrico, martillo, alicates multiusos, cinta adhesiva
Tipo de instalación	Empotrado en un nicho (obligatorio antes del empotrado)
Configuración posible	Con o sin pared de separación (espesor mínimo 16 mm)
Protección antivuelco	Escuadras de fijación incluidas en el kit de montaje de los aparatos de frío
Número de personas recomendado para el montaje	Dos personas (debido al peso y tamaño de los aparatos)
Mantenimiento	Ningún mantenimiento específico; verificar las conexiones eléctricas durante la instalación
Garantía	Conforme a las condiciones generales de Miele

Preguntas frecuentes - KSK 2001 MIELE

¿Qué modelos Miele son compatibles con el kit KSK 2001?

El kit es compatible con los siguientes modelos: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi y KWT 26xx ViS.

¿Se puede realizar el montaje del kit solo?

No, debido al peso y tamaño de los aparatos de frío, el montaje debe realizarse obligatoriamente entre dos personas.

¿Qué herramientas son necesarias para instalar el kit?

Necesitará un destornillador Torx T20, un atornillador eléctrico, un martillo, unos alicates multiusos y cinta adhesiva.

¿Es siempre necesario el calentador lateral?

El calentador lateral es obligatorio cuando no hay pared de separación entre los aparatos o si la pared intermedia tiene un espesor inferior a 160 mm, para evitar la formación de agua de condensación.

¿Cómo instalar el calentador lateral?

Fije el calentador en el lado derecho del aparato de frío situado a la izquierda. Coloque las clavijas en los orificios previstos, retire las bandas de protección de la cinta adhesiva y luego empuje el calentador de arriba abajo. Conecte el cable después de retirar la tapa del conector y luego vuelva a cerrar.

¿Se puede instalar el kit con una pared de separación?

Sí, la pared debe tener un espesor de al menos 16 mm. Si es más estrecha que 160 mm, se requiere el calentador lateral. Asegúrese de que los topes de las puertas no estén uno al lado del otro para evitar colisiones.

¿Cómo asegurar la protección antivuelco?

Utilice las escuadras de fijación proporcionadas en el kit de montaje de los aparatos de frío. Se fijan en las partes superiores de los aparatos y luego se atornillan en el nicho de empotrado.

¿Qué hacer si las puertas de los aparatos chocan?

Verifique que los topes de las puertas no estén colocados uno al lado del otro. Si es necesario, mueva los aparatos o ajuste el grosor de los frentes y manijas para evitar daños.

¿El kit aumenta el consumo energético?

Sí, la conexión del calentador lateral provoca un aumento del consumo energético.

¿Dónde puedo encontrar el manual completo en francés?

El manual está disponible para descargar gratuitamente en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción a otro idioma.

MANUAL DE USUARIO KSK 2001 MIELE

Instrucciones de montaje

Paigaldusjuhend

Asennusohje

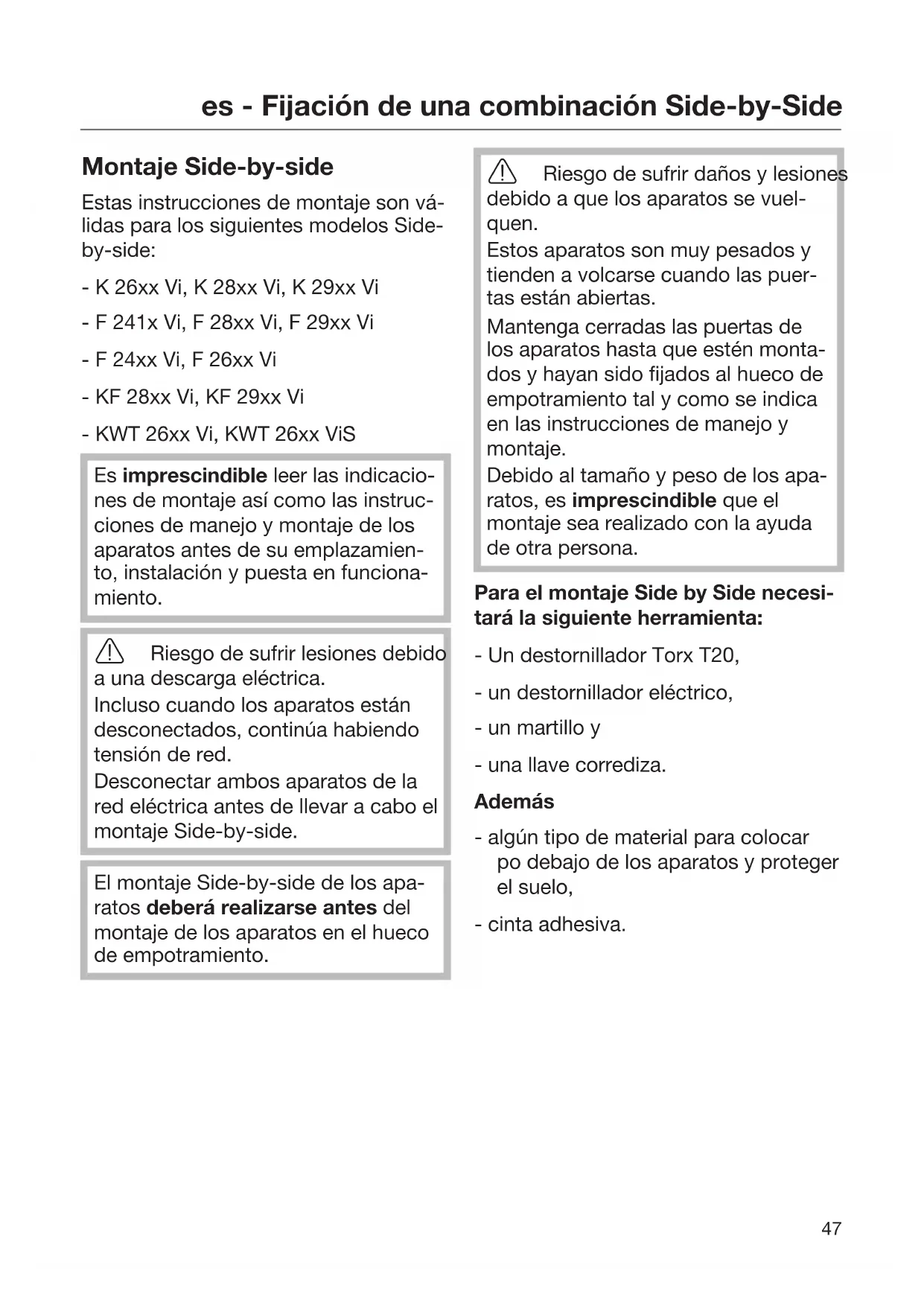

Estas instrucciones de montaje son válidas para los siguientes modelos Side-by-side:

• K 26xx Vi, K 28xx Vi, K 29xx Vi - F241xVi, F28xxVi, F29xxVi - F24xxVi, F26xxVi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Es imprescindible leer las indicaciones de montaje, así como las instrucciones de manejo y montaje de los aparatos, antes de su emplazamiento, instalación y puesta en funcionamiento.

Riesgo de sufrir lesiones debido a una descarga eléctrica.

Incluso cuando los aparatos están desconectados, continúa habiendo tensión de red.

Desconectar también los aparatos de la red eléctrica antes de llevar a cabo el montaje Side-by-side.

El montaje Side-by-side de los aparatos debe realizarse antes del montaje de los aparatos en el hueco de empotramiento.

Riesgo de sufrir daños y lesiones debido a que los aparatos se vuelquen.

Estos aparatos son muy pesados y tienden a volcarse cuando las puertas están abiertas.

Mantenga cerradas las puertas de los aparatos hasta que estén montados y hayan sido fijados al hueco de empotramiento tal y como se indica en las instrucciones de manejo y montaje.

Debido al tiempo y peso de los aparatos, es imprescindible que el montaje sea realizado con la ayuda de otra persona.

Para el montaje Side by Side necesitará la siguiente herramienta:

• Un destornillador Torx T20,
• un destornillador eléctrico,
• un martillo y
• una llave corrediza.

Además,

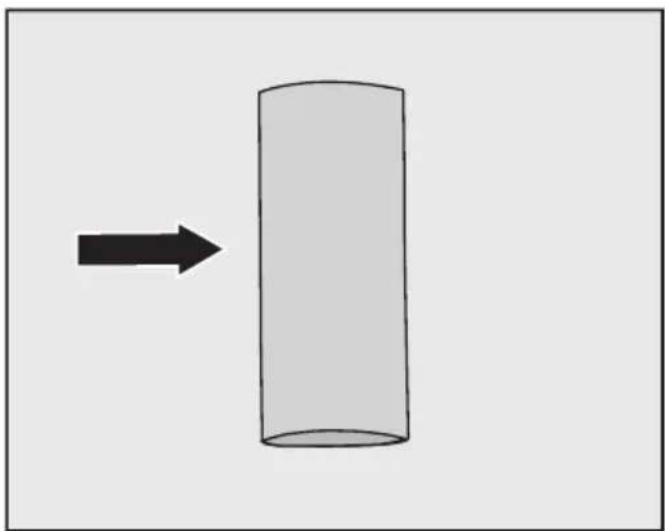

algún tipo de material para colocar debajo de los aparatos y proteger el suelo, y cinta adhesiva.

La pared entre los aparatos colocados uno al lado del otro debe tener un grosor de al menos 16 mm.

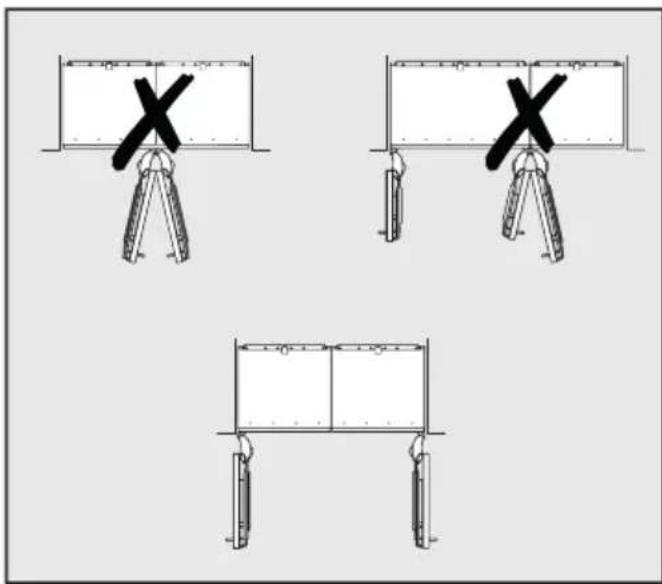

En caso de colocar las aperturas de las puertas de los aparatos una al lado de la otra, se deben tener en cuenta el grosor de los frontales de los muebles y los tiradores de las puertas, para evitar que, en caso de abrirlas a la vez, las puertas colisionen y resulten dañadas.

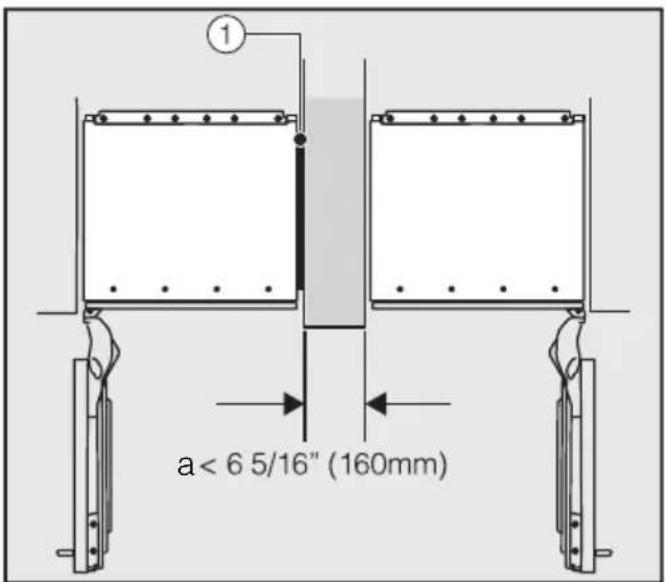

En caso de que la pared divisoria sea más estrecha de 160 mm, es necesaria una calefacción de pared lateral ① del kit de montaje Side-by-side para evitar la formación de condensados y los daños que de ella podrían derivarse (ver apartado «Montaje de la calefacción de la pared lateral»).

Desde una perspectiva frontal, la calefacción de la pared lateral ① debe fijarse en la parte derecha del aparato situado a la izquierda.

Al planificar los huecos de empotramiento es necesario añadir entre 3 - 5 mm, es decir, el ancho de la calefacción de la pared lateral ①.

La conexión de la calefacción de la pared lateral aumenta el consumo energético.

Finalmente se fija cada uno de los aparatos al hueco de empotramiento utilizando los materiales de montaje suministrados (seguir las indicaciones de las instrucciones de manejo y montaje).

sin pared divisoria

En el caso de que no haya ninguna pared divisoria entre los aparatos a emplazar, deberán unirse directamente uno con el otro con ayuda del kit de montaje «side-by-side». Además, deberá montarse la calefacción de la pared lateral, para evaporar la formación de condensados y los daños que de ella pudieran derivarse (ver apartado «Preparar los aparatos»).

No es posible que la apertura de la puerta de los dos aparatos se realice de forma que coincidan, ya que las puertas podrían colisionar y resultar dañadas.

La conexión de la calefacción de la pared lateral aumenta el consumo energético.

Preparar los aparatos

• Colocar los dos aparatos en la posición deseada ligeramente distanciados.

No retirar los separadores situados en las paredes interiores de los aparatos.

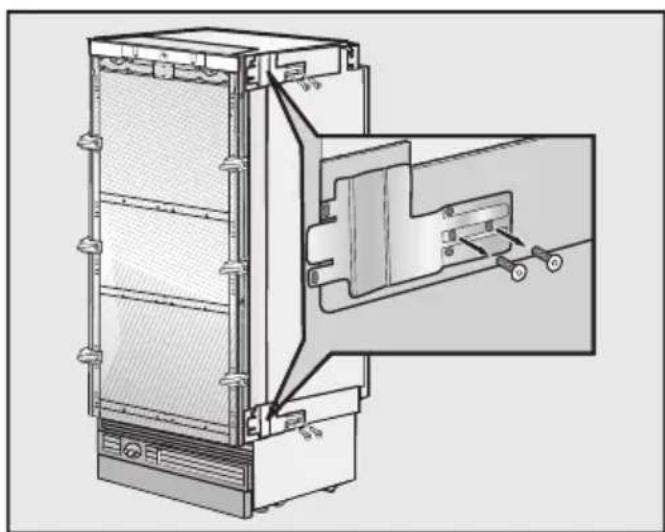

Retirar las chapas plegadas de las zonas de los tiradores de ambos aparatos.

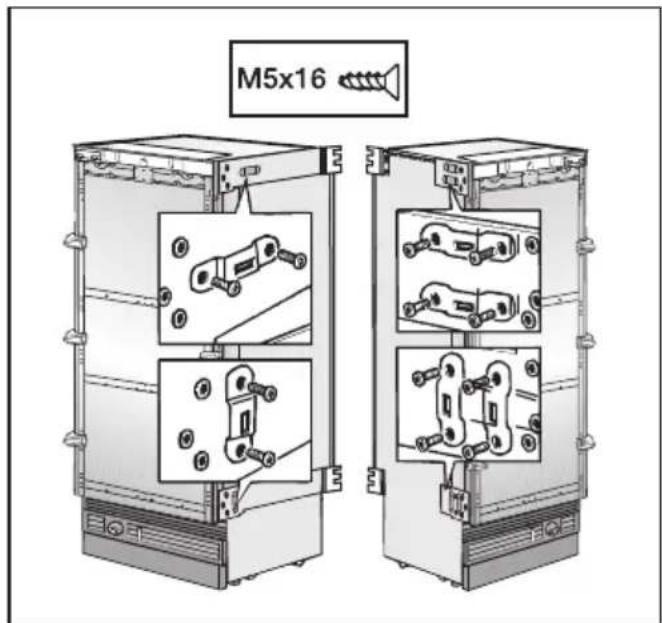

Atornillar en los dos aparatos las medias bisagras que se suministran.

Apretar bien en los dos aparatos las lengüetas de fijación. Comprobar de nuevo la posición de los dos aparatos.

Montaje de la calefacción de la pared lateral

Desde una perspectiva frontal, la calefacción de la pared lateral debe fijarse en la parte derecha del aparato situado a la izquierda.

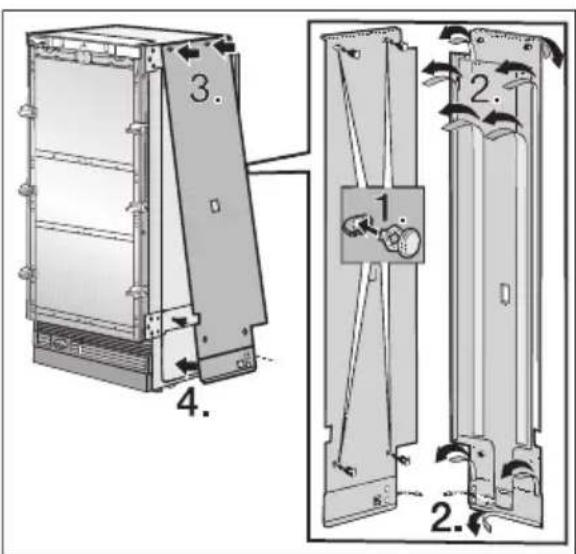

• Encajar los pasadores en los taladros preparados para tal fin en la calefacción de la pared lateral 1.). Extraer los listones protectores de la cinta adhesiva 2.).
• Agarrar la calefacción de la pared lateral por debajo y encajar los pasadores en los taladros en la parte superior 3.).
• Empujar la calefacción de la pared lateral desde arriba hacia abajo en el aparato y encajarla por debajo de los pasadores en los taladros 4.).

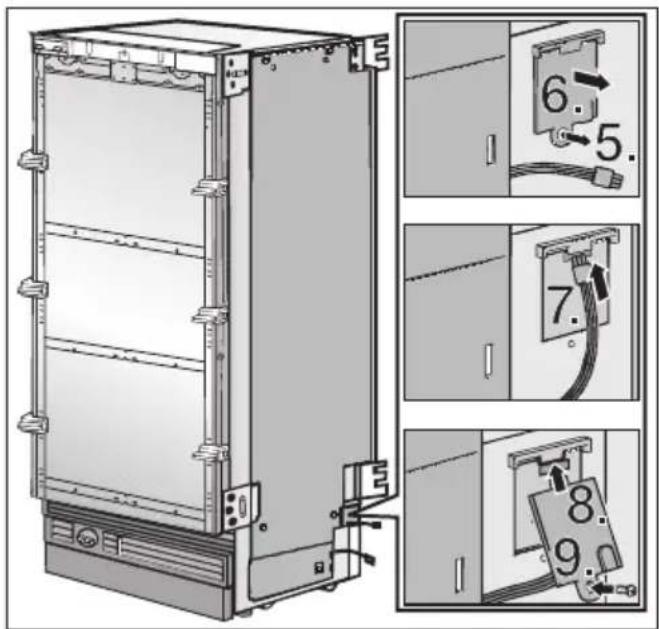

Soltar los tornillos de la cubierta del conector 5.). Retirar la cubierta del conector 6.). Conectar el cable 7.). Volver a colocar la cubierta del conector 8.). Apretar bien los tornillos de la cubierta del conector 9.).

Aflojar un poco los tornillos de la parte posterior del aparato 10.). Deslizar la cubierta del cable suministrada en la ranura de la calefacción de pared lateral.

Colgar la cubierta de los tornillos de la pared posterior del aparato 11.). Apretar bien los tornillos 12.).

Unir los aparatos de frío

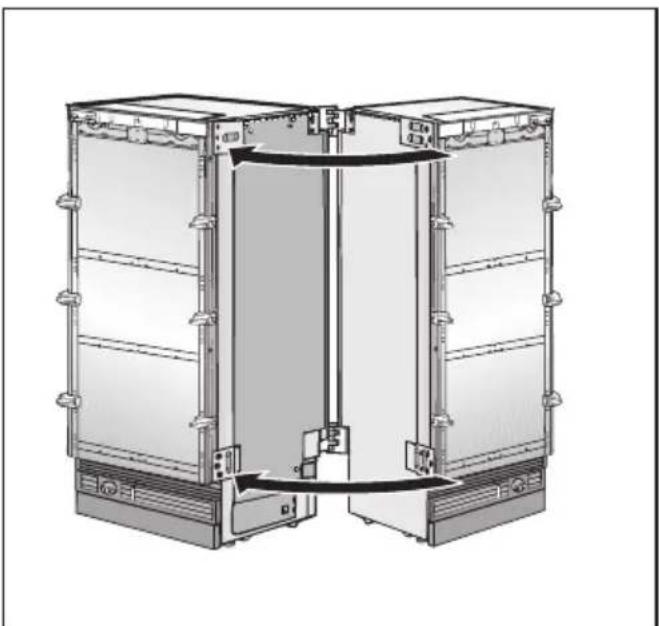

Deslizar juntos los aparatos hasta que las medias bisagras encajen entre sí.

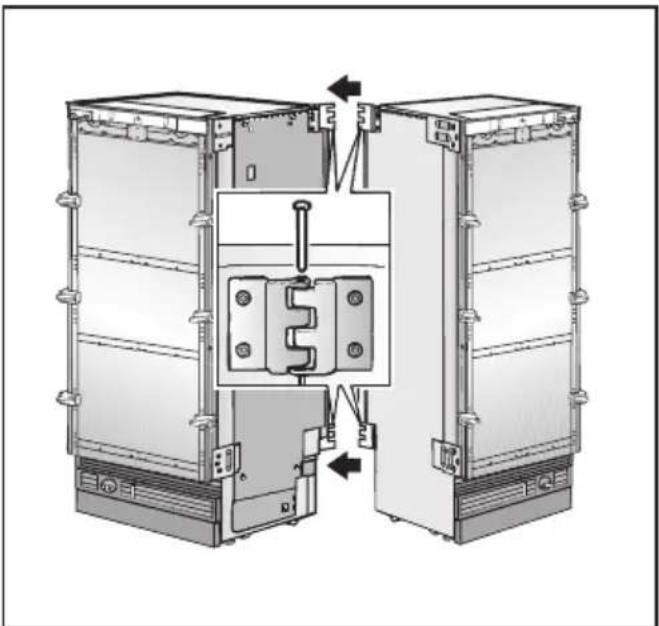

• Encajar los pasadores en las medias bisagras.
• bisagras desde arriba.

Aproximar los aparatos por delante tanto como sea posible.

es - Fijación de una combinación Side-by-Side

Utilizar una llave corrediza para tirar de los dos aparatos adicionalmente hacia delante.

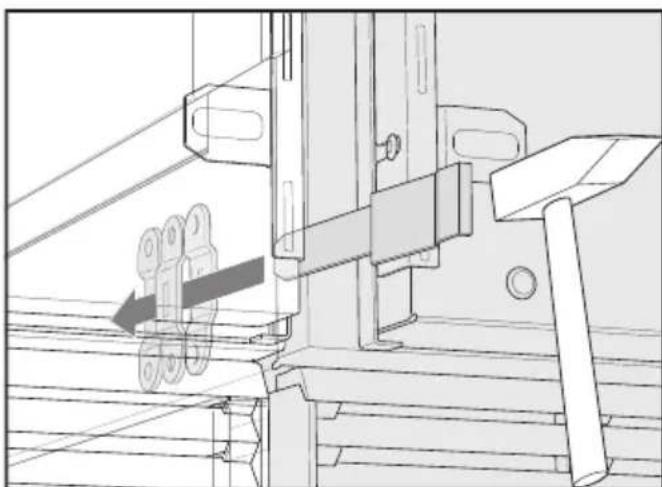

Deslizar desde delante en la lengüeta de fijación inferior la abrazadera de metal más larga de las dos suministradas. Utilizar, en caso necesario, un martillo.

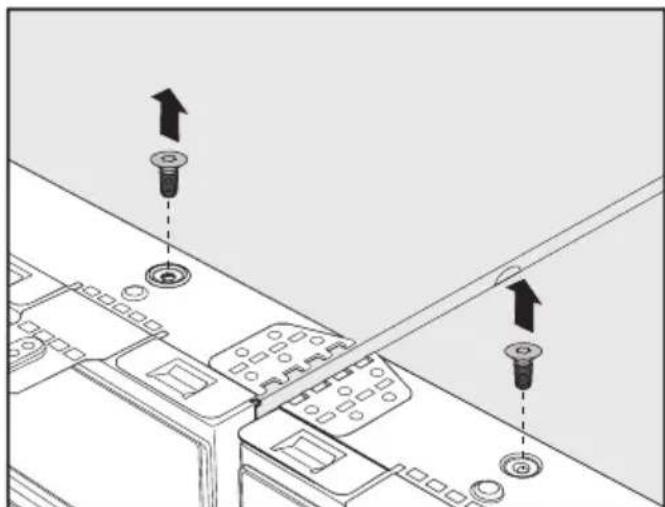

Aflojar los dos tornillos de la parte superior de los aparatos.

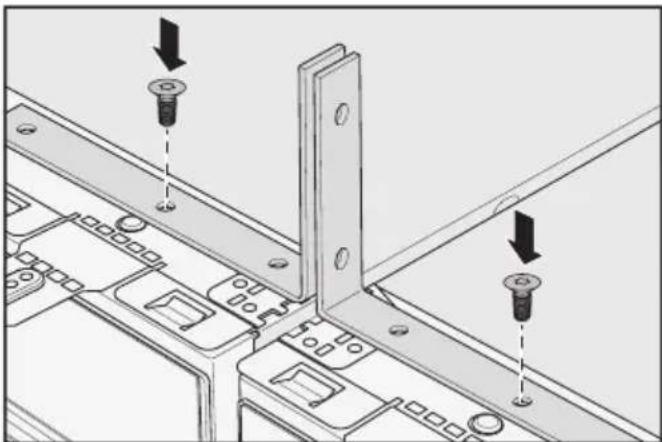

Utilizar estos tornillos para fijar las escuadras antivuelco suministradas.

En el set de montaje de los aparatos se encontrarán las escuadras antivuelco.

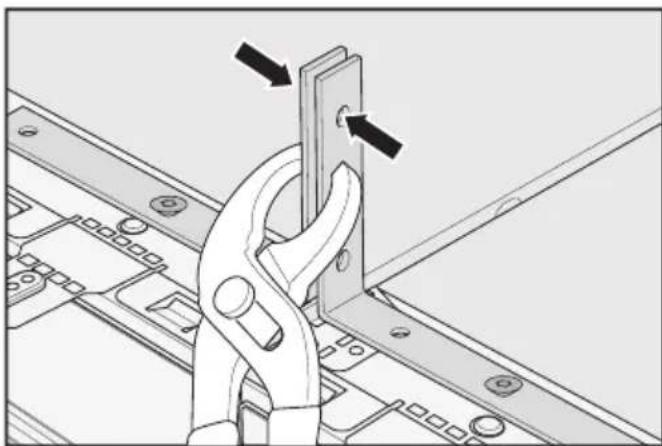

Apretar las dos escuadras antivuelco adicionalmente con la llave corrediza.

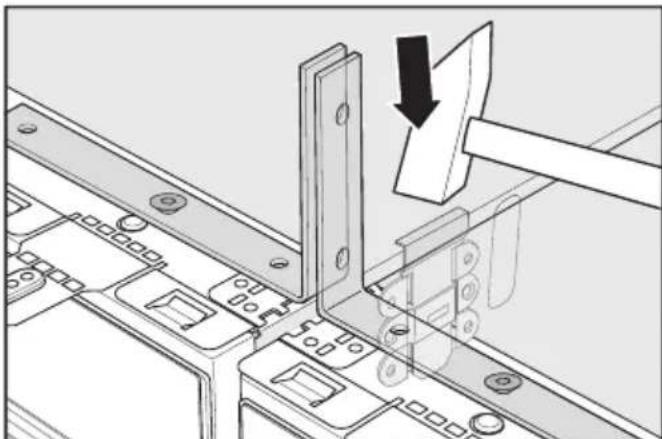

Introducir desde arriba en las lengüetas de fijación las abrazaderas de metal más cortas. Utilizar, en caso necesario, un martillo.

Soltar de nuevo los tornillos de la parte superior de los aparatos y montar las regletas antivuelco.

Para la fijación en el hueco de empotramiento son necesarias las regletas antivuelco.

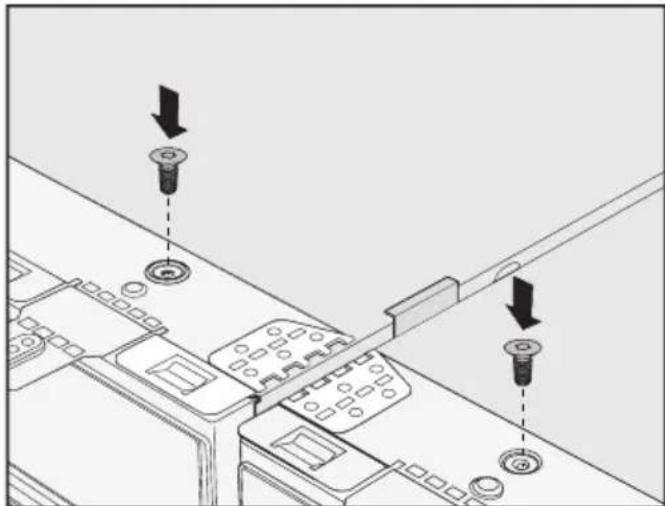

Apretar de nuevo los tornillos en las partes superiores de los aparatos.

Consejo: Continuar con el montaje de los aparatos. Para ello es necesario tener en cuenta las indicaciones que aparecen en las instrucciones de manejo y montaje de cada aparato.

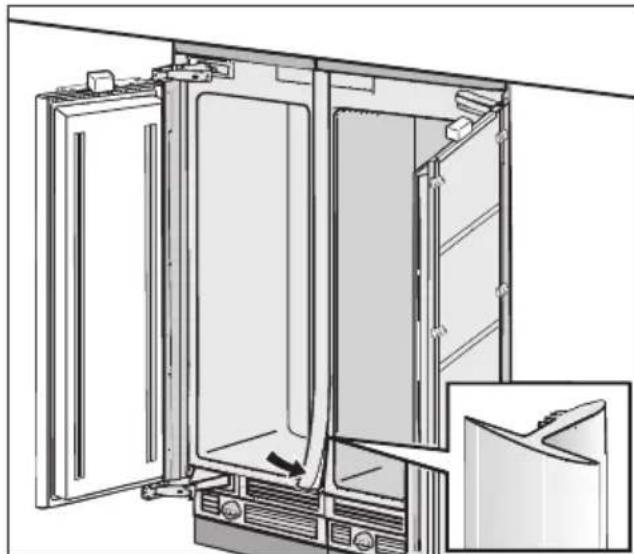

Colocar el listón de cubierta en la ranura entre los aparatos, en este momento finaliza el montaje completo de la combinación Side-by-side.

Apriete también los tornillos en la parte superior de los aparatos.
