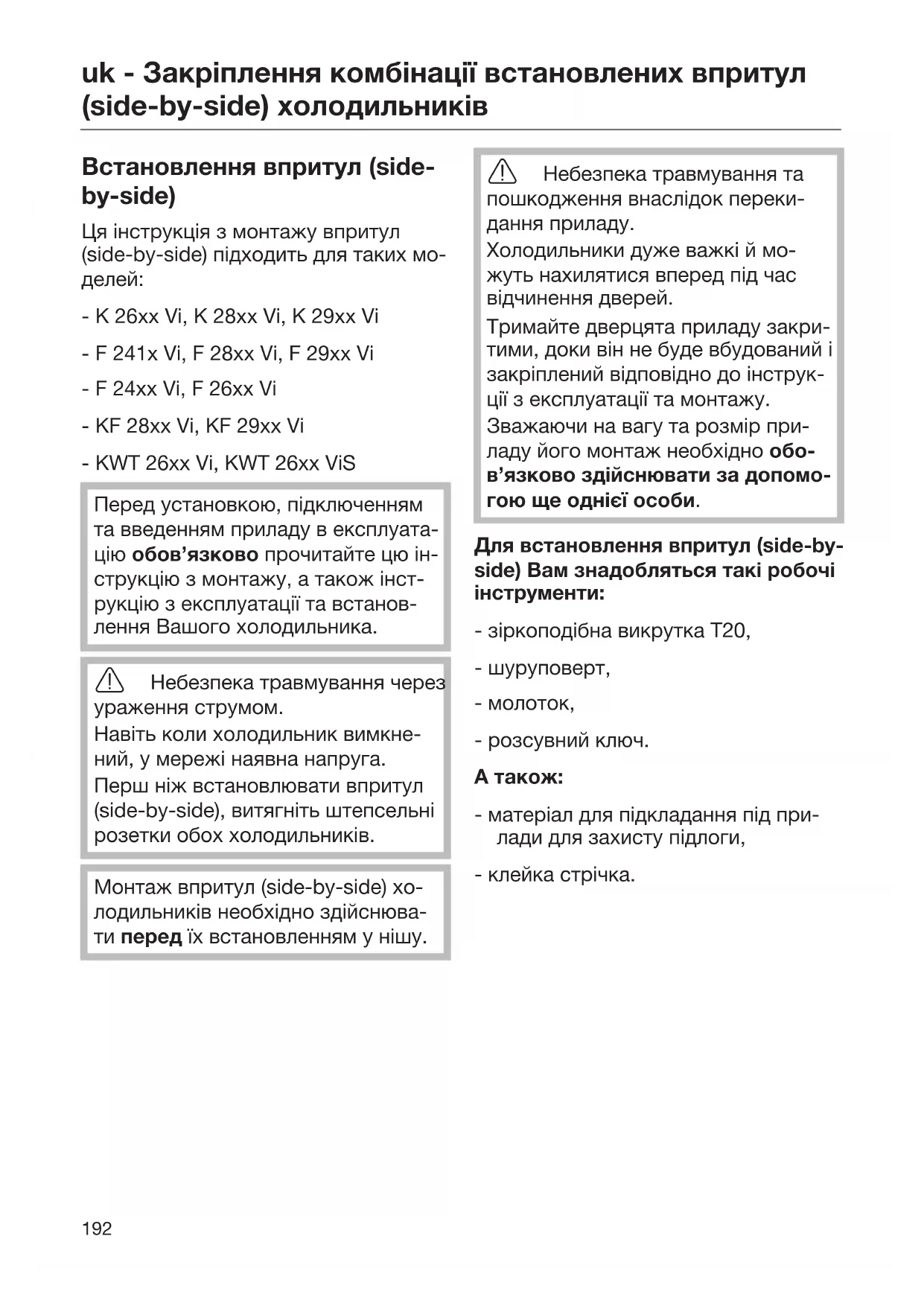

Встановлення впритул (side- by-side) Ця інструкція з монтажу впритул (side-by-side) підходить для таких мо-

- K26xxVi,K28xxVi,K29xxVi - F241xVi,F28xxVi,F29xxVi - F24xxVi,F26xxVi - KF28xxVi,KF29xxVi - KWT26xxVi,KWT26xxViS Перед установкою, підключенням та введенням приладу в експлуата- цію обов’язково прочитайте цю ін- струкцію з монтажу, а також інст- рукцію з експлуатації та встанов- лення Вашого холодильника. Небезпека травмування через ураження струмом. Навіть коли холодильник вимкне- ний, у мережі наявна напруга. Перш ніж встановлювати впритул (side-by-side), витягніть штепсельні розетки обох холодильників. Монтаж впритул (side-by-side) хо- лодильників необхідно здійснюва- ти перед їх встановленням у нішу. Небезпека травмування та пошкодження внаслідок переки- дання приладу. Холодильники дуже важкі й мо- жуть нахилятися вперед під час відчинення дверей. Тримайте дверцята приладу закри- тими, доки він не буде вбудований і закріплений відповідно до інструк- ції з експлуатації та монтажу. Зважаючи на вагу та розмір при- ладу його монтаж необхідно обо- в’язково здійснювати за допомо- гою ще однієї особи. Для встановлення впритул (side-by- side) Вам знадобляться такі робочі інструменти: - зіркоподібна викрутка T20, - шуруповерт,

- матеріал для підкладання під при- лади для захисту підлоги, - клейка стрічка.uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників

. . . із проміжною стінкою Товщина стінки a між поряд установ- леними холодильниками має стано- вити принаймні 16мм. Якщо дверні шарніри холодиль- ників знаходяться поруч, обов’яз- ково враховуйте товщину передніх частин меблів і дверних ручок, щоб під час одночасного відчинення дверей пристроїв уникнути їх зіт- кнення та пошкодження.

Якщо проміжна стінка а тонша ніж 160мм, Вам знадобиться бокова опалювальна панель із комплекту монтажу впритул (side-by-side), щоб запобігти утворенню конденсату та виникненню пошкоджень (див. підрозділ «Встановлення опалюваль- ної панелі»). Бокова опалювальна панель кріпиться (якщо дивитись спереду) із правої сторони холодильника, який стоїть зліва. Під час планування ніш враховуй- те, що ніша, у яку буде вбудовано холодильник з опалювальною па- неллю, має бути на 3–5мм шир-

У випадку під’єднання опалювальної панелі збільшуються витрати енер- гії.uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників

Потім холодильники по одному закрі- плюються в ніші за допомогою мон- тажного матеріалу, який входить у ко- мплект постачання (дотримуйтесь при цьому вказівок, наведених в ін- струкції з експлуатації та монтажу). . . . без проміжної стінки У випадку якщо між поряд установле- ними холодильниками проміжна стін- ка відсутня, прилади необхідно без- посередньо з’єднати між собою за допомогою монтажного комплекту side-by-side. Крім цього, необхідно встановити бокову опалювальну па- нель, щоб запобігти утворенню кон- денсату та виникненню пошкоджень (див. підрозділ «Підготовка холодиль-

Дверні шарніри холодильників не мають знаходитись поруч, оскільки під час одночасного відчинення двері пристроїв можуть зіткнутись і пошкодитись. У випадку під’єднання опалювальної панелі збільшуються витрати енер-

Підготовка холодильників Поставте обидва холодильники в необхідне положення на відповідній відстані один від одного. Не демонтуйте розпірки на вну- трішніх сторонах пристрою. Зніміть кріпильні кутники з боку ру- чок обох холодильників.uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників

Міцно закрутіть напівмуфти шар- нірів, які входять у комплект поста- чання, на обох холодильниках. Міцно закрутіть кріпильні накладки на обох холодильниках. Ще раз пе- ревірте положення обох холодиль-

Встановлення опалювальної

Бокову опалювальну панель необхід- но закріпити (якщо дивитись спереду) із правої сторони холодильника, який стоїть зліва. Вставте штифти в передбачені для них отвори на опалювальній панелі 1.). Зніміть захисні смуги із клейкої стрічки 2.). Тримайте бокову опалювальну па- нель нижче холодильника та встав- те зверху штифти в отвори 3.). Притисніть бокову опалювальну панель зверху донизу до холодиль- ника та вставте знизу штифти в от- вори 4.).uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників

Послабте гвинти на кришці штеке- ра 5.). Зніміть кришку штекера 6.). Під’єднайте кабель 7.). Знову встановіть кришку штекера 8.). Міцно закрутіть гвинти на кришці штекера 9.).

Трохи послабте гвинти на задній стінці холодильника 10.). Прокладіть захист кабелю, який входить у комплект постачання, у пази в боковій опалювальній па-

Навісьте захист кабелю на гвинти на задній стінці холодильника 11.). Міцно закрутіть гвинти 12.). З’єднання холодильників Зсувайте холодильники позаду, до- ки напівмуфти шарнірів не заче-

Вставте штифти зверху в напів- муфти шарнірів. Підсуньте холодильники якомога ближче один до одного спереду.uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників

Крім цього, для зсування холодиль- ників спереду використовуйте ро- звідний ключ. Спереду вставте в нижню кріпиль- ну накладку довшу металеву скобу із двох, які входять у комплект по- стачання. За потреби використо- вуйте молоток. Викрутіть обидва гвинти з верхньої сторони пристрою. Використовуйте попередньо викру- чені гвинти для закріплення кутни- ка для захисту від перекидання. Обидва кутники для захисту від пе- рекидання входять у монтажний ко- мплект для встановлення холодиль- ника.uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників

Додатково притисніть обидва кут- ники для захисту від перекидання за допомогою розвідного ключа. Вставте коротші металеві скоби, які входять у комплект постачання, зверху у кріпильні накладки. За по- треби використовуйте для цього

Тепер знову послабте гвинти звер- ху пристрою та зніміть обидва кут- ники для захисту від перекидання. Кутники для захисту від перекидан- ня знадобляться потім для кріплен- ня холодильників у ніші. Потім знову закрутіть гвинти звер- ху пристрою. Повідомлення: Тепер можна продов- жити вбудовування холодильників у нішу. При цьому дотримуйтесь ін- струкції з експлуатації та монтажу відповідного холодильника. Вставте захисну планку в щілину між холодильниками. Тепер вста- новлення комбінації впритул (side- by-side) завершено.M.-Nr. 11 255 170 / 04 Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Germany Tel.: +49 5241 89-0 Fax: +49 5241 89-2090 Internet: www.miele.com
