BRUKSANVISNING KSK 2001 MIELE

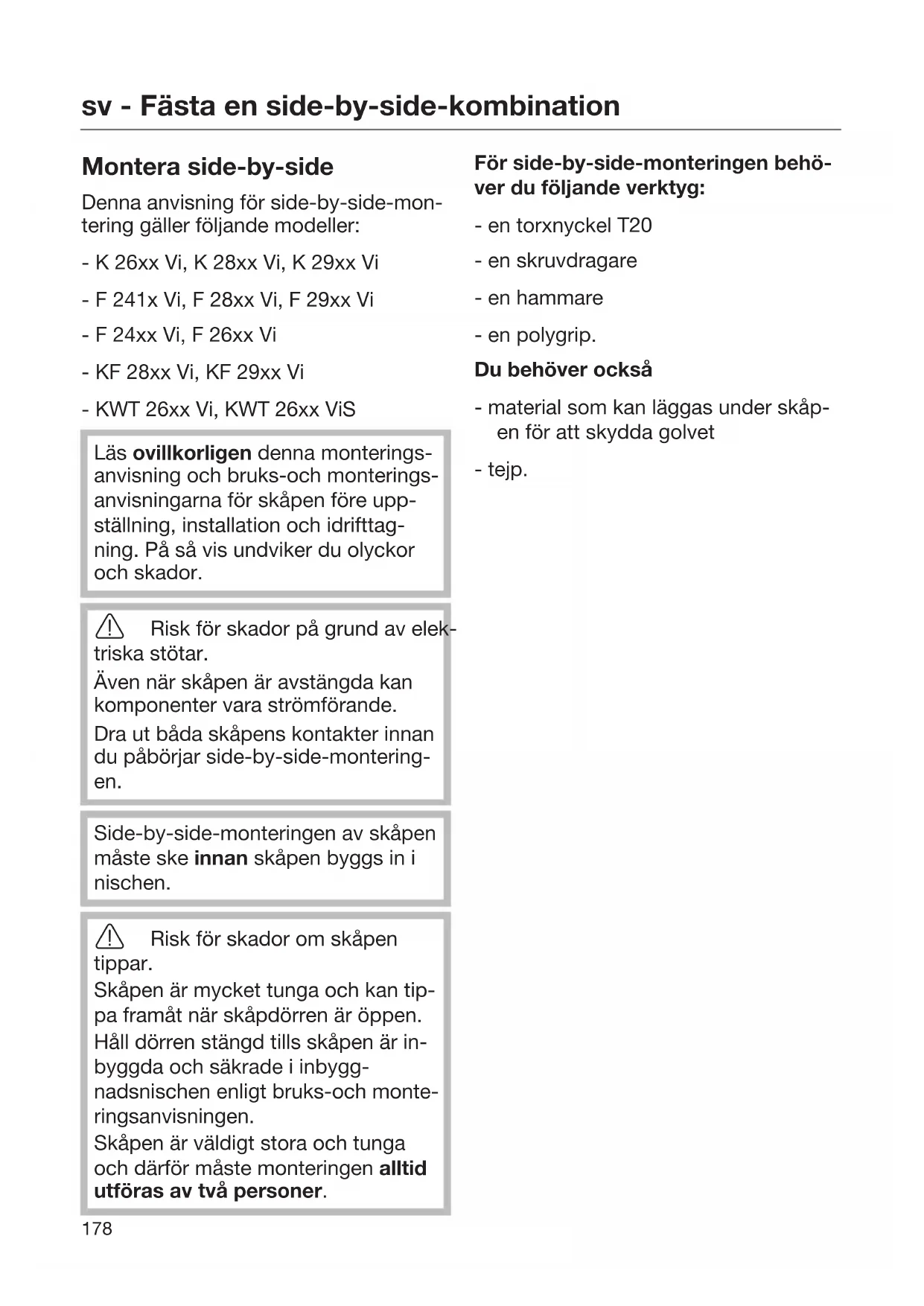

Montera side-by-side Denna anvisning för side-by-side-mon- tering gäller följande modeller: - K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Läs ovillkorligen denna monterings- anvisning och bruks-och monterings- anvisningarna för skåpen före upp- ställning, installation och idrifttag- ning. På så vis undviker du olyckor och skador. Risk för skador på grund av elek- triska stötar. Även när skåpen är avstängda kan komponenter vara strömförande. Dra ut båda skåpens kontakter innan du påbörjar side-by-side-montering- en. Side-by-side-monteringen av skåpen måste ske innan skåpen byggs in i nischen. Risk för skador om skåpen tippar. Skåpen är mycket tunga och kan tip- pa framåt när skåpdörren är öppen. Håll dörren stängd tills skåpen är in- byggda och säkrade i inbygg- nadsnischen enligt bruks-och monte- ringsanvisningen. Skåpen är väldigt stora och tunga och därför måste monteringen alltid utföras av två personer. För side-by-side-monteringen behö- ver du följande verktyg: - en torxnyckel T20 - en skruvdragare - en hammare - en polygrip. Du behöver också - material som kan läggas under skåp- en för att skydda golvet - tejp.sv - Fästa en side-by-side-kombination

. . . med mellanvägg Väggen a mellan skåpen som ställts bredvid varandra måste ha en tjocklek på minst 16mm. Om skåpens dörrupphängningar ligger bredvid varandra så måste du kontrollera skåpluckans och dörr- handtagens styrka, så att dörrarna inte slår i varandra när de öppnas och därmed skadas.

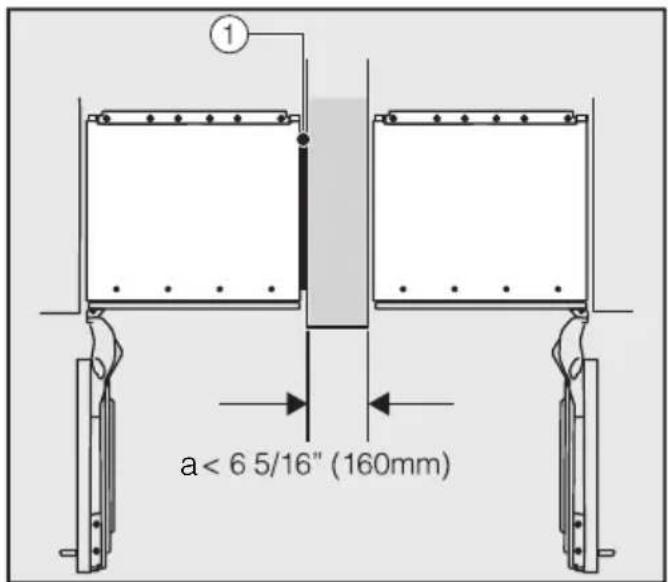

Om mellanväggen a är smalare än 160mm så behöver du sidoväggsvär- meelementet från side-by-side-mon- teringssatsen för att förhindra att kon- densvatten bildas och därmed orsakar skador (se avsnittet “Montera sido- väggsvärmeelement”). Sidoväggsvärmeelementet måste (sett framifrån) fästas på höger sida om det skåp som står på vänster sida. Under planeringen av inbyggnadsni- scherna ska du tänka på att inbygg- nadsnischen, där skåpet med sido- väggsvärmeelementet ska stå, ge- nerellt ska vara 3–5mm bredare. Anslutningen av sidoväggsevärmeele- mentet leder till en ökad energiför- brukning.sv - Fästa en side-by-side-kombination

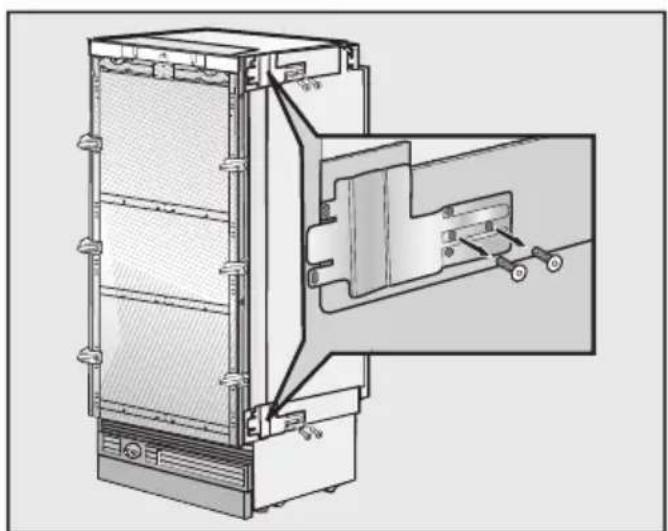

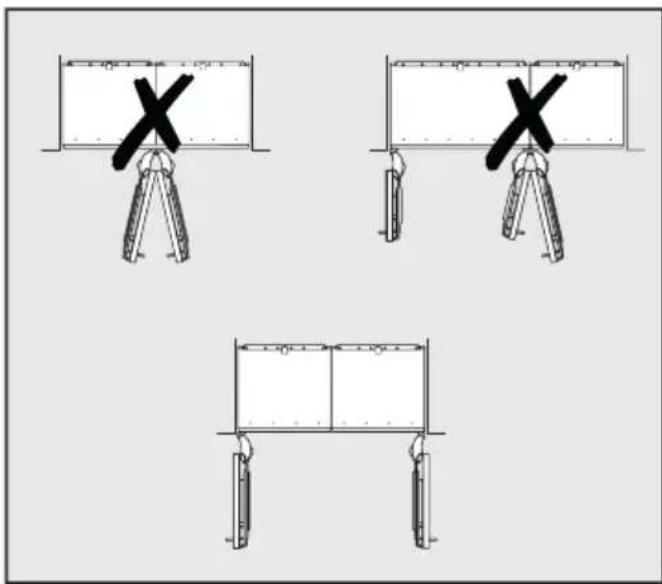

Sedan fästs skåpet separat i inbygg- nadsnischen med det medföljande materialet (följ anvisningarna i de med- följande bruks-och monteringsanvis- ningarna). . . . utan mellanvägg Om det inte finnns en mellanvägg mellan skåpen som ställts bredvid varandra, så måste de förbindas med varandra direkt med hjälp av side-by-si- de-monteringssatsen. Dessutom måste sidoväggsvärmeelementet installeras för att förhindra att kondensvatten bil- das och därmed orsakar skador (se av- snittet “Förbereda skåpen”). Skåpens dörrupphängningar får inte ligga bredvid varandra eftersom dör- rarna då slår i varandra när de öppnas och därmed skadas. Anslutningen av sidoväggsevärmeele- mentet leder till en ökad energiför- brukning. Förbereda skåpen Ställ skåpen bredvid varandra i öns- kad position med ett litet mellanrum mellan dem. Ta inte bort distanshållarna från skåpens insidor. Ta bort vinkelplåtarna från båda skåp- ens greppsidor.sv - Fästa en side-by-side-kombination

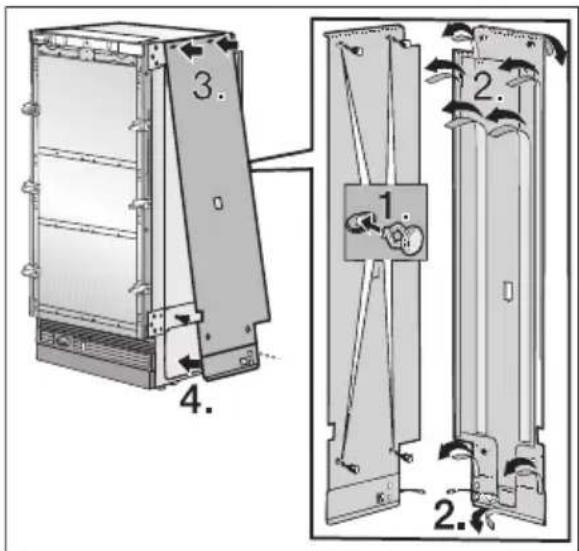

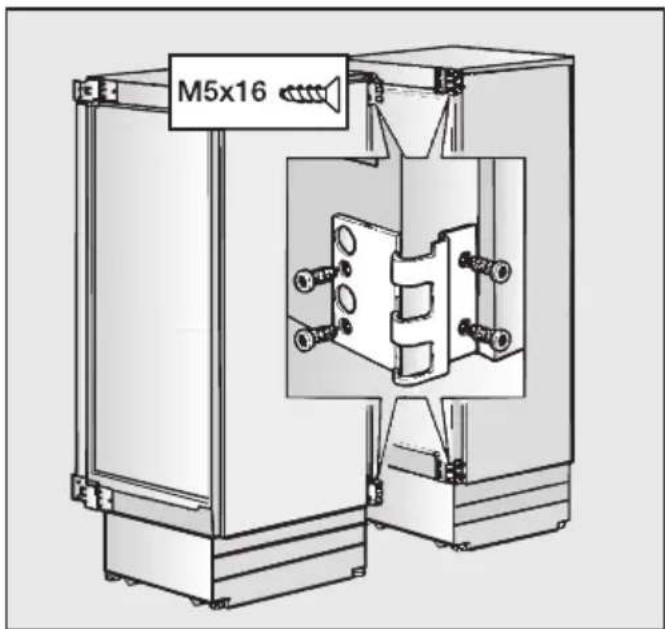

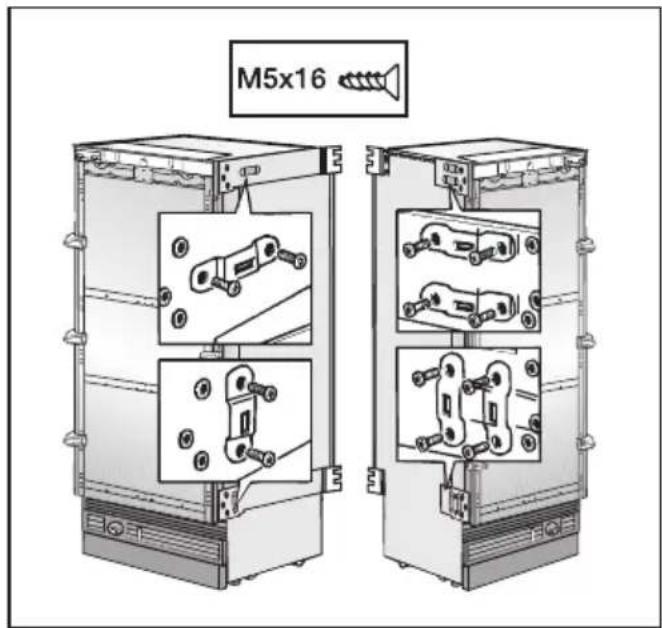

Skruva fast de medföljande gångjärnsdelarna på båda skåpen. Skruva fast fästena på båda skåpen. Kontrollera placeringen av skåpen en gång till. Montera sidoväggens värme- element Sidoväggselementet måste (sett frami- från) fästas på höger sida om det skåp som står på vänster sida. Sätt in stiften i de avsedda hålen i si- doväggselementet 1.). Dra loss skyddsremsan från tejpen 2.). Håll sidoväggens element borta från den nedre delen av skåpet och sätt stiften i hålen på ovansidan 3.). Tryck sidoväggens värmeelement uppifrån och ner mot skåpet och sätt in stiften i hålen på den nedre delen 4.).sv - Fästa en side-by-side-kombination

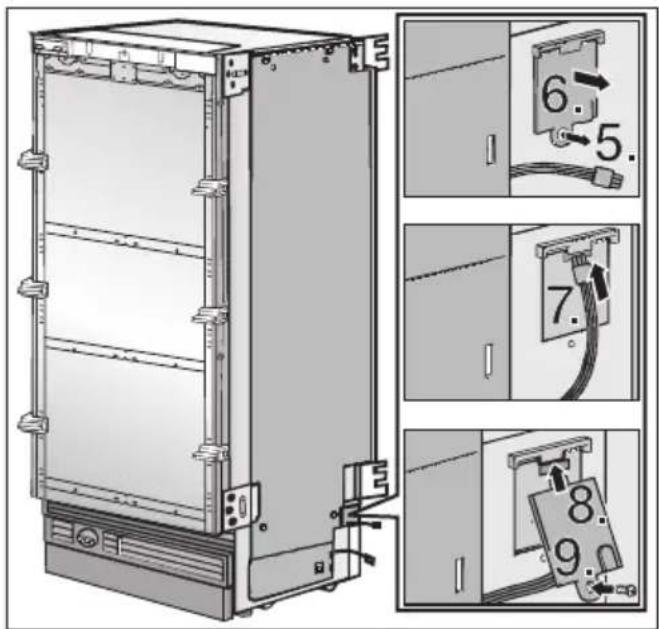

Lossa skruven från kontaktskyddet 5.). Ta loss kontaktskyddet 6.). Anslut kabeln 7.). Sätt tillbaka kontaktskyddet 8.). Dra fast skruven på kontaktskyddet 9.).

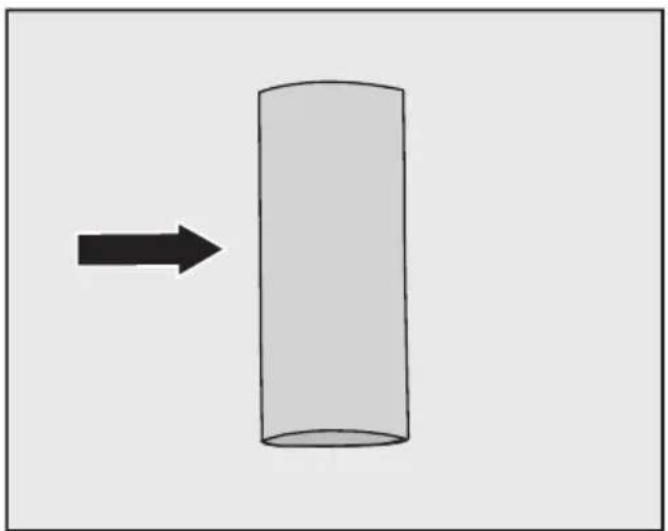

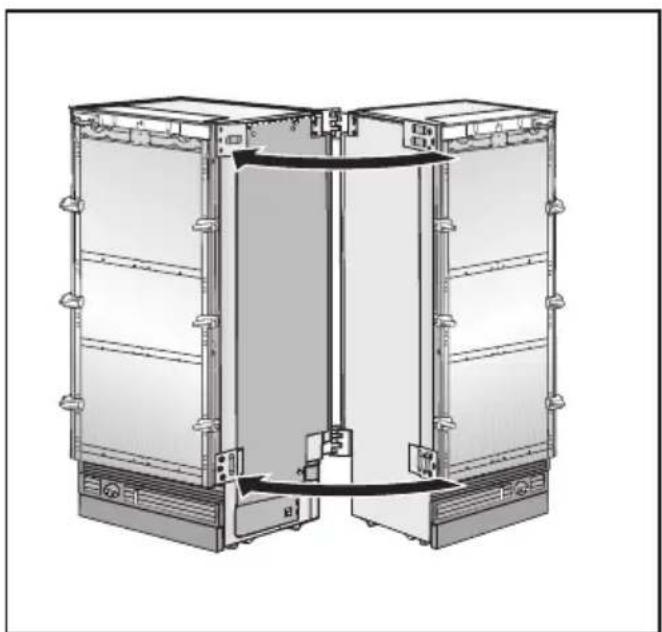

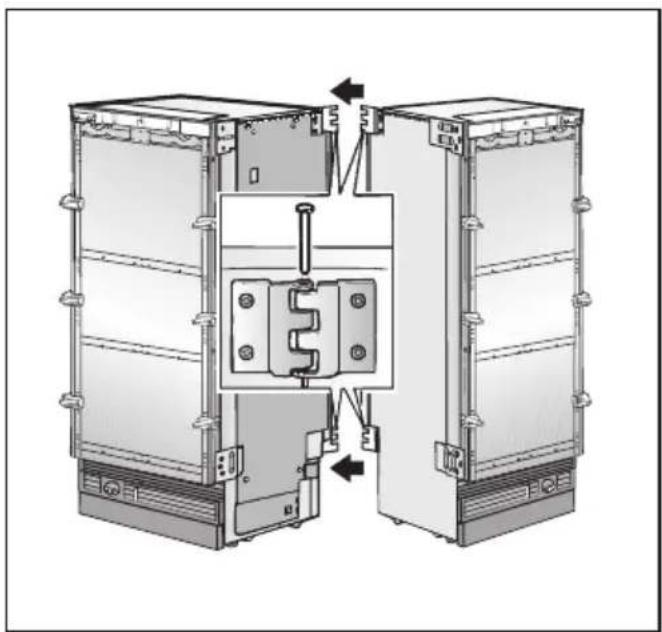

Lossa skruvarna på skåpets baksida en aning 10.). Skjut in det medföljande kabelskyd- det i hålet på sidoväggens element. Häng in kabelskyddet på skruvarna på skåpets baksida 11.). Dra åt skruvarna ordentligt 12.). Sätt ihop skåpen med varandra Skjut ihop skåpen baktill tills gångjärnsdelarna fäster i varandra. Sätt in stiften uppifrån i gångjärnsde- larna. Tryck ihop skåpen framtill så nära det går.sv - Fästa en side-by-side-kombination

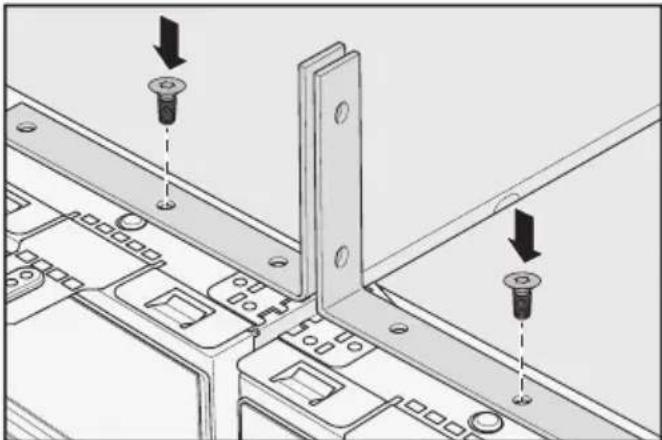

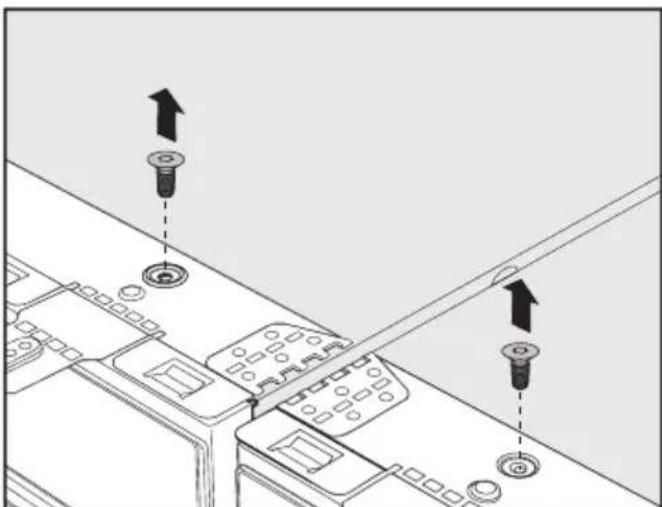

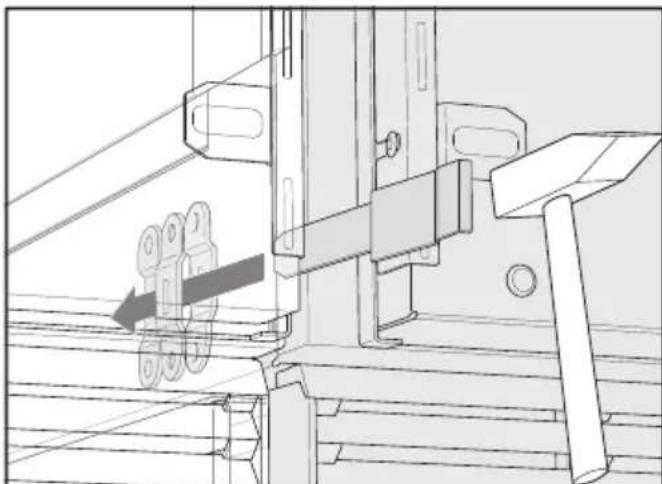

Använd sedan en polygrip för att dra ihop skåpen ytterligare framtill. Skjut in den längre av de två medföl- jande metallklämmorna framifrån i det nedre fästet. Använd en hammare vid behov. Skruva ut de två skruvarna på ovansi- dan av skåpen. Använd de skruvar du tidigare lossa- de för att fästa de medföljande tipp- skydden. Tippskydden hittar du i ditt monte- ringsset för inbyggnaden skåpen.sv - Fästa en side-by-side-kombination

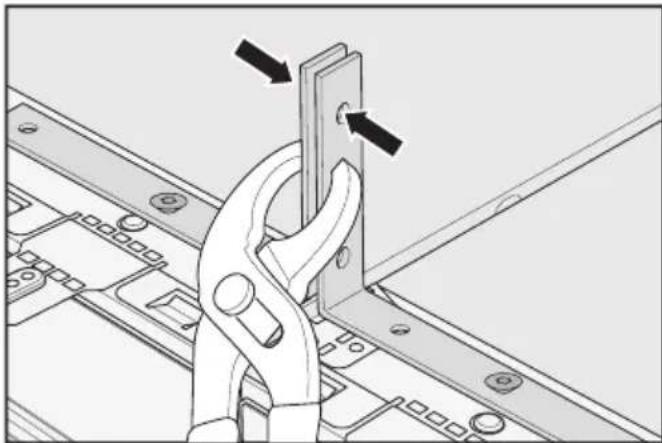

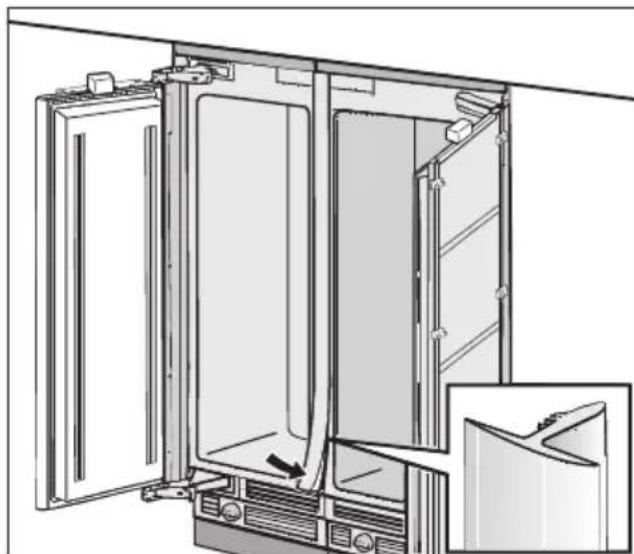

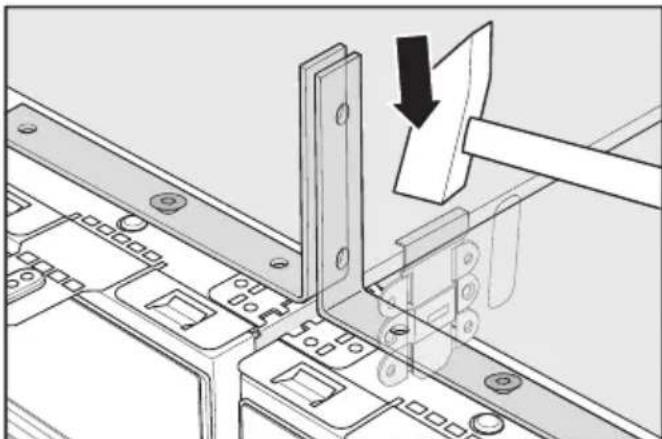

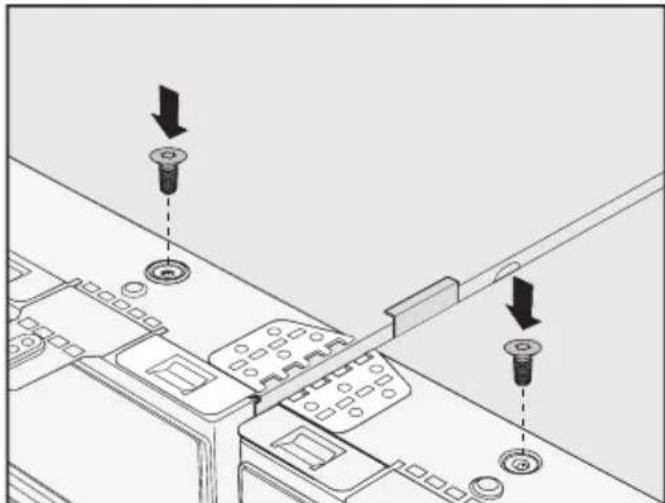

Tryck ihop de två tippskydden ytter- ligare med en polygrip. Sätt in de kortare medföljande metall- klämmorna uppifrån i fästena. Använd en hammare vid behov. Lossa nu åter skruvarna från skåpets ovansida och demontera de två tipp- skydden. Tippskydden behöver du senare när du ska fästa skåpet i inbygg- nadsnischen. Skruva tillbaka skruvarna i skåpens ovansidor. Tips! Fortsätt nu med monteringen av skåpen. Följ instruktionerna i respektive tillhörande bruksanvisning. Sätt täcklisten i spalten mellan skåp- en. Nu är monteringen av side-by-si- de-kombinationen klar.tr - Bir side-by-side kombinasyonun tespiti
