Vrsta izdelka	Komplet za montažo ena ob drugi (side-by-side) za hladilne naprave
Znamka	Miele
Model	KSK 2001
Združljivost	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Število vključenih delov	Komplet vsebuje tečaje, pritrdilne noge, stransko ogrevanje, pokrove kablov, kovinske sponke, protiprevrnitvene nosilce
Materiali	Jeklo, plastika, guma
Dimenzije kompleta (zapakiran)	Približno 50 x 30 x 10 cm
Teža kompleta	Približno 2,5 kg
Napajanje stranskega ogrevanja	Električni priključek 230 V, povečuje porabo energije
Glavna funkcija	Mehanska in električna pritrditev dveh hladilnih naprav ena ob drugi, z ogrevanjem proti kondenzaciji
Orodja, potrebna za montažo	Izvijač Torx T20, električni vijačnik, kladivo, klešče, lepilni trak
Vrsta namestitve	Vgradnja v nišo (obvezno pred vgradnjo)
Možna konfiguracija	Z ali brez ločilne stene (minimalna debelina 16 mm)
Protiprevrnitvena zaščita	Pritrdilni nosilci, vključeni v montažni komplet hladilnih naprav
Priporočeno število oseb za montažo	Dve osebi (zaradi teže in velikosti naprav)
Vzdrževanje	Brez posebnega vzdrževanja; med namestitvijo preverite električne povezave
Garancija	Skladno s splošnimi pogoji Miele

Pogosto zastavljena vprašanja - KSK 2001 MIELE

Kateri modeli Miele so združljivi s kompletom KSK 2001?

Komplet je združljiv z naslednjimi modeli: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi in KWT 26xx ViS.

Ali lahko komplet namestim sam?

Ne, zaradi teže in velikosti hladilnih naprav morata montažo opraviti dve osebi.

Katera orodja so potrebna za namestitev kompleta?

Potrebovali boste izvijač Torx T20, električni vijačnik, kladivo, klešče in lepilni trak.

Ali je stransko ogrevanje vedno potrebno?

Stransko ogrevanje je obvezno, kadar med napravami ni ločilne stene ali če je vmesna stena tanjša od 160 mm, da preprečimo nastajanje kondenza.

Kako namestim stransko ogrevanje?

Ogrevanje pritrdite na desno stran hladilne naprave na levi. Vstavite moznike v predvidene luknje, odstranite zaščitne trakove, nato potisnite ogrevanje od zgoraj navzdol. Priključite kabel po odstranitvi pokrova konektorja in nato zaprite.

Ali lahko komplet namestim z ločilno steno?

Da, stena mora biti debela najmanj 16 mm. Če je ožja od 160 mm, je potrebno stransko ogrevanje. Pazite, da vratni omejevalniki niso drug ob drugem, da preprečite trke.

Kako zagotovim protiprevrnitveno zaščito?

Uporabite pritrdilne nosilce, ki so priloženi v montažnem kompletu hladilnih naprav. Pritrdijo se na zgornje dele naprav in nato privijačijo v vgradbeno nišo.

Kaj storiti, če se vrata naprav zaletavajo?

Preverite, da vratni omejevalniki niso nameščeni drug ob drugem. Po potrebi premaknite naprave ali prilagodite debelino fasad in ročajev, da preprečite poškodbe.

Ali komplet povečuje porabo energije?

Da, priključitev stranskega ogrevanja povzroči povečanje porabe energije.

Kje lahko najdem celoten priročnik v francoščini?

Priročnik je na voljo za brezplačen prenos v PDF formatu na spletni strani notice-facile.com. Lahko zahtevate tudi prevod v drug jezik.

NAVODILA ZA UPORABO KSK 2001 MIELE

Priprava naprave za hlajenje

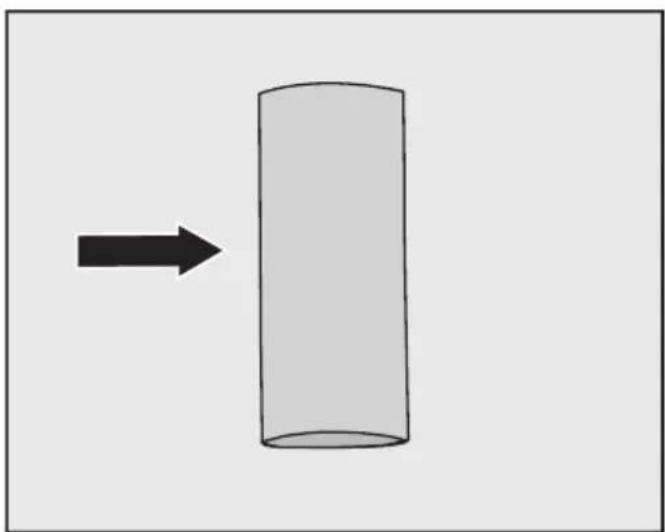

Obe napravi postavite na želeno mesto z majhnim razmikom med njima.

Ne odstranjujte distančnikov z notranjih strani naprav.

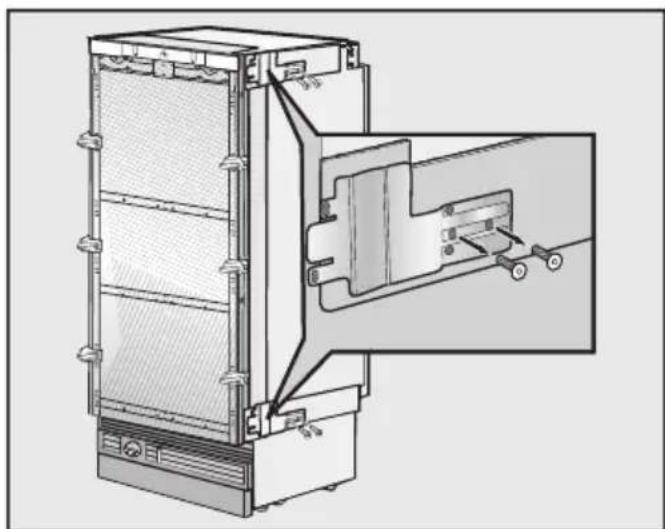

Odstranite kotne pločevine na straneh z ročaji obeh hladilnih naprav.

Trdno privijte priložene polovice tečajev na obe hladilni napravi.

Trdno privijte spojne elemente na obe hladilni napravi. Nato znova preverite položaj obeh hladilnih naprav.

Namestitev ogrevanja bočne stene

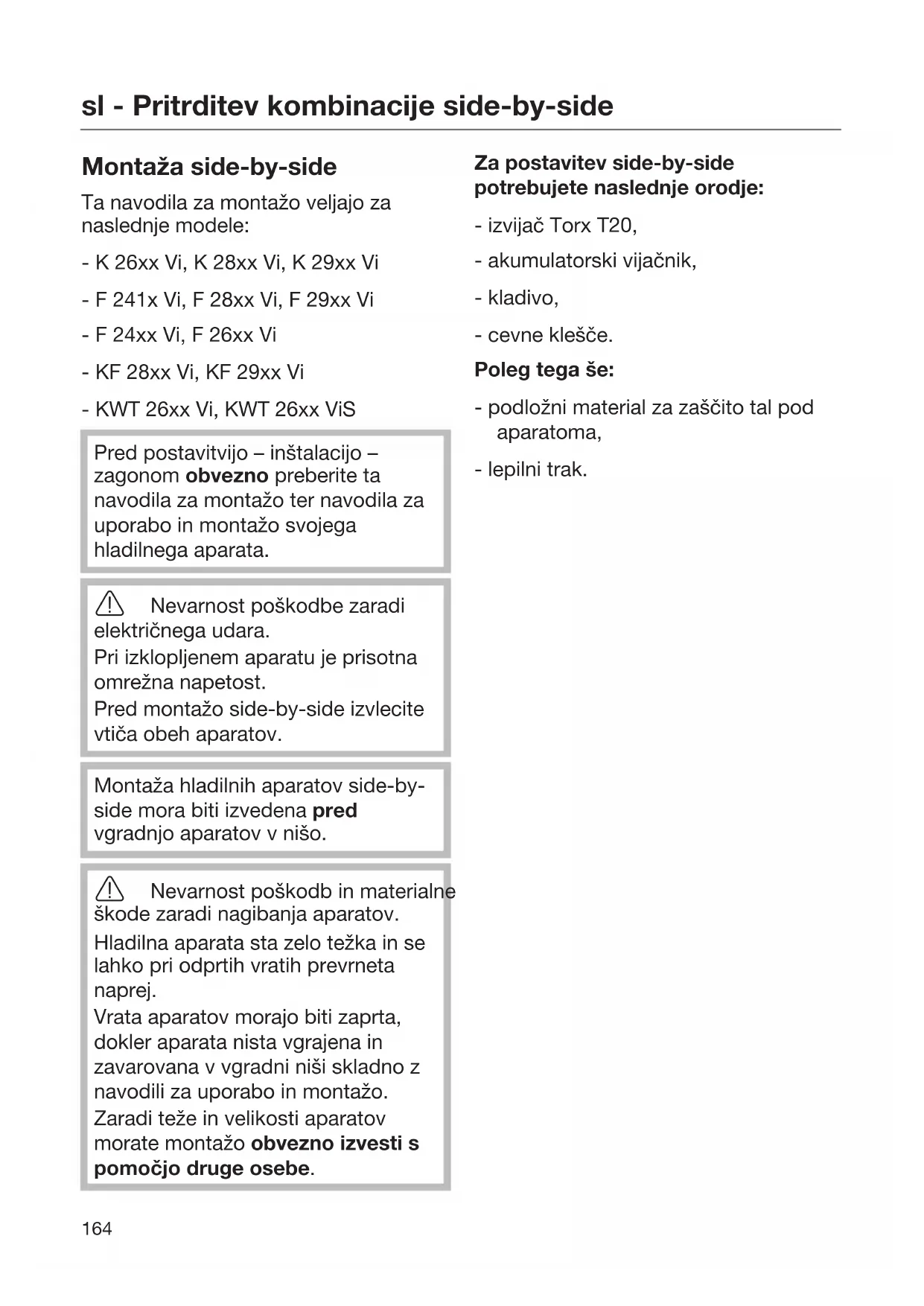

Ta navodila za montažo veljajo za naslednje modele:

• K 26xx Vi, K 28xx Vi, K 29xx Vi - F241xVi, F28xxVi, F29xxVi - F24xxVi, F26xxVi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Pred postavitvijo, namestitvijo in zagonom obvezno preberite ta navodila za montažo ter navodila za uporabo in montažo svojega hladilnega aparata.

! Nevarnost poškodb zaradi električnega udara.

Pri izklopljenem aparatu je prisotna omrežna napetost.

Pred montažo side-by-side izvlecite vtič obeh aparatov.

Montaža hladilnih aparatov side-by-side mora biti izvedena pred vgradnjo aparatov v nišo.

! Nevarnost poškodb in materialne škode zaradi nagibanja aparatov.

Hladilna aparata sta zelo težka in se lahko pri odprtih vratih prevrneta naprej.

Vrata aparatov morajo biti zaprta, dokler aparata nista vgrajena in zavarovana v vgradni niši skladno z navodili za uporabo in montažo.

Zaradi teže in velikosti aparatov morate montažo obvezno izvesti s pomočjo druge osebe.

Za postavitev side-by-side potrebujete naslednje orodje:

• izvijač Torx T20,
• akumulatorski vijačnik, kladivo,
• cevne klešče.

Poleg tega še:

• podložni material za zaščito tal pod aparatoma,
• lepilni trak.

...vmesno steno

Stena med hladilnima aparatoma, ki stojita eden poleg drugega, mora biti debela vsaj 16 mm.

Če so tečaji vrat hladilnih aparatov drug poleg drugega, morate obvezno upoštevati debelino sprednjih pohištvenih stranic in ročajev vrat, da vrata ob istočasnem odpiranju ne bodo trčila in se poškodovala.

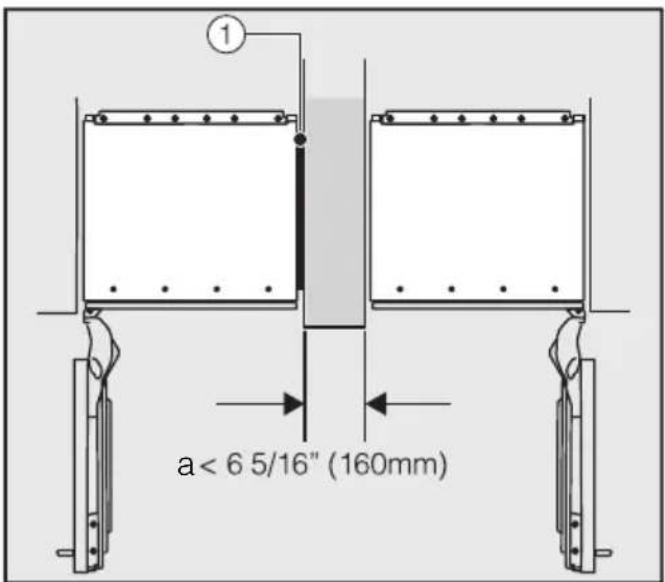

Če je vmesna stena ožja od 160 mm, potrebujete gretje stranske stene ① iz montažnega kompleta za postavitev side-by-side, da preprečite tvorbo kondenzata in morebitno posledično škodo (glejte odstavek „Montaža plošče gretja stranske stene").

Ploščo za gretje stranske stene ① pritrdite na desno stran (gledano od spredaj) levega aparata.

Prosimo vas, da pri načrtovanju vgradne niše upoštevate, da mora biti niša, v katero bo vgrajen hladilni aparat z gretjem stranske stene ①, načeloma širša za 3-5 mm.

Priklop gretja stranske stene vodi v večjo porabo energije.

Pritrditev kombinacije side-by-side

Nato hladilna aparata vsakega posebej pritrdite v ustrezno vgradno nišo s priloženim montažnim materialom (pri tem upoštevajte napotke v priloženih navodilih za uporabo in montažo).

... brez vmesne stene

Če med aparata, ki stojita eden poleg drugega, ni vmesne stene, morata biti neposredno povezana s pomočjo montažnega kompleta za postavitev side-by-side. Poleg tega je treba namestiti ploščo gretja stranske stene, da preprečite tvorbo kondenzata in morebitno posledično škodo (glejte odstavek „Priprava hladilnih aparatov").

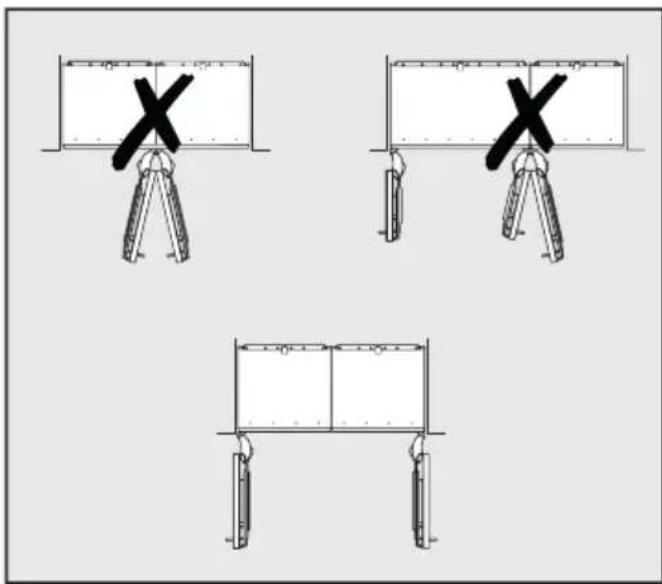

Tečaji vrat hladilnih aparatov ne smejo biti drug poleg drugega, saj bi vrata aparatov ob istočasnem odpiranju trčila in se poškodovala.

Priklop gretja stranske stene vodi v večjo porabo energije.

Priprava hladilnih aparatov

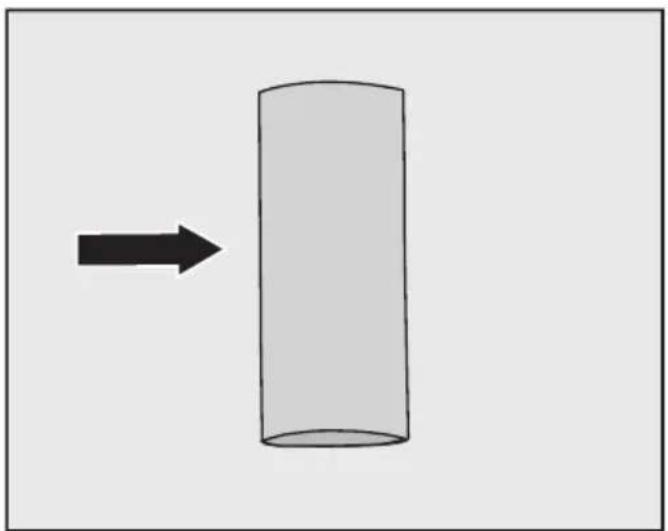

Hladilna aparata postavite enega poleg drugega v želeni položaj, tako da je med njima malo razmika.

Ne odstranite distančnikov na notranjih straneh aparatov.

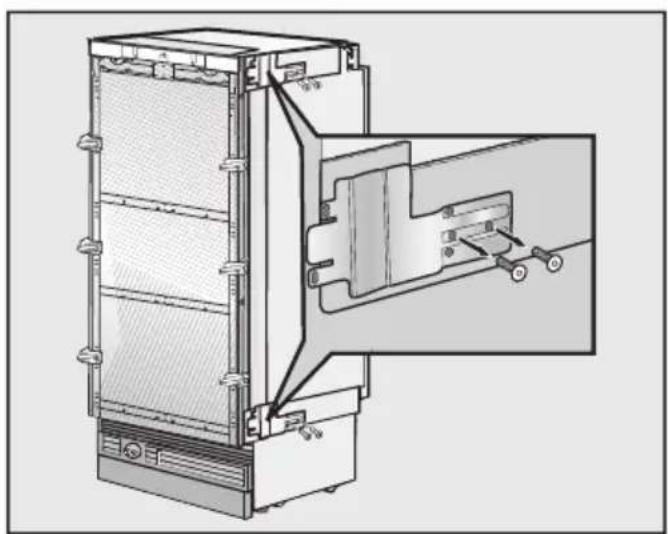

Pri obeh aparatih odstranite kotnike na strani ročajev.

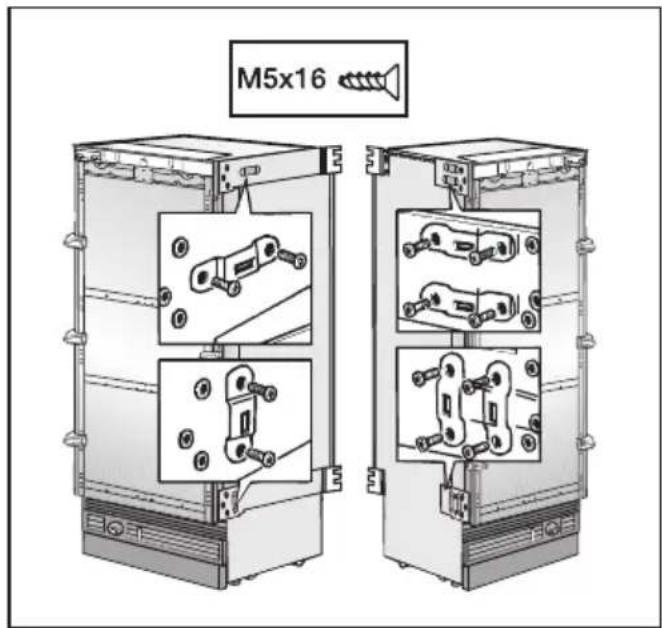

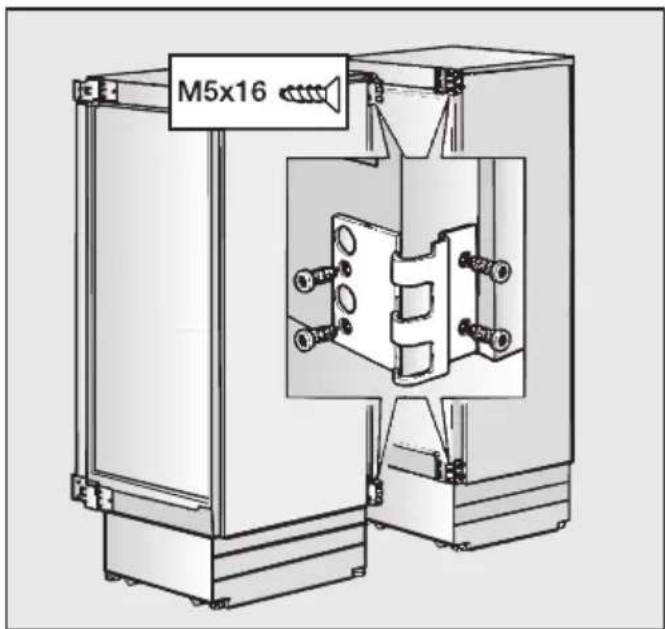

Na oba hladilna aparata privijte priložene polovične šarnirje.

Na oba aparata privijte pritrdilne spone. Še enkrat preverite položaj obeh hladilnih aparatov.

Zatiče vstavite v za to predvidene odprtine v plošči gretja stranske stene 1.). Potegnite zaščitni trak z lepilnega traku 2.). Ploščo gretja stranske stene držite spodaj stran od aparata, zgoraj pa vstavite zatiče v odprtine 3.). Ploščo gretja stranske stene pritisnite od zgornje proti spodnji strani na hladilni aparat in vstavite zatiče v odprtine še spodaj 4.).

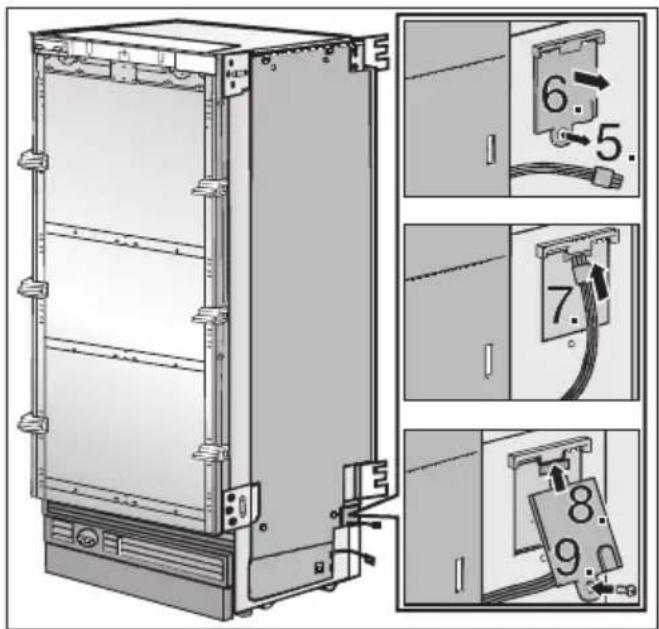

Odvijte vijak na pokrovu vtiča 5.). Odstranite pokrov vtiča 6.). Priključite kabel 7.). Ponovno namestite pokrov vtiča 8.). Privijte vijak na pokrovu vtiča 9.).

Nekoliko odvijte vijaka na hrbtni strani aparata 10.). ■ Priloženi pokrov kabla potisnite v reži plošče gretja stranske stene. Pokrov kabla vpnite na vijaka na hrbtni strani aparata 11.). Trdno privijte vijaka 12.).

Povezava hladilnih aparatov

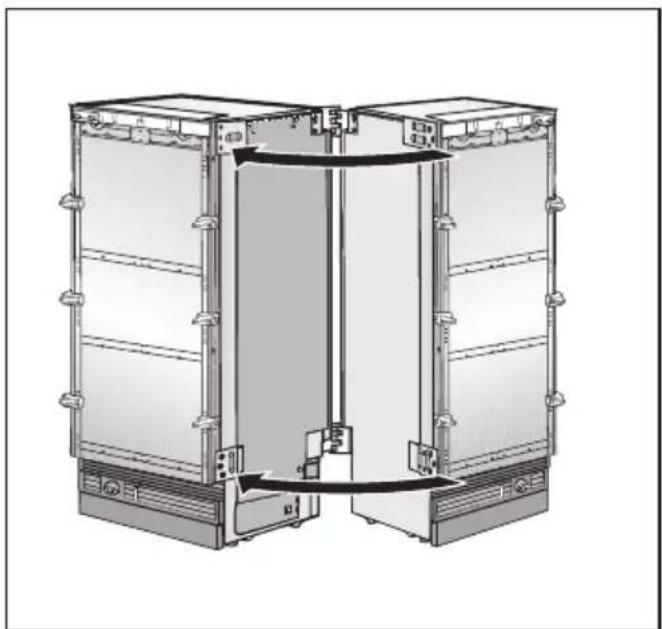

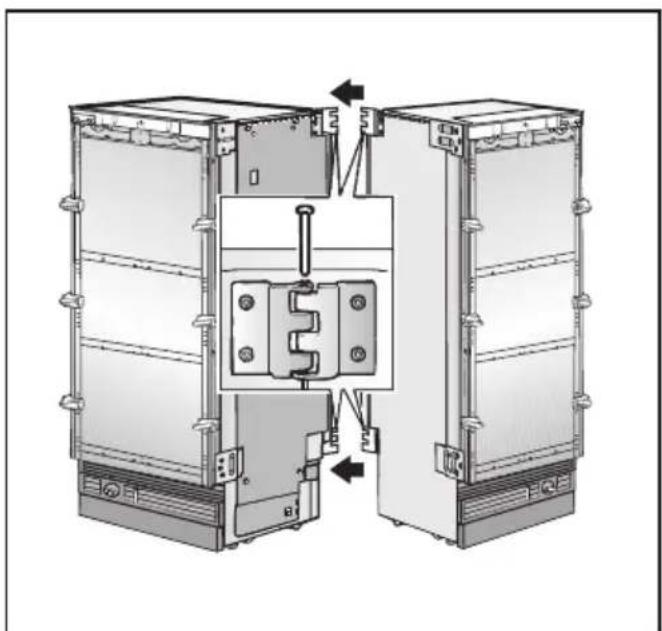

Hladilna aparata zadaj potisnite skupaj, dokler se polovični šarnirji ne sklopijo.

Vstavite zatič od zgoraj v šarnirje.

Spredaj potisnite aparata kolikor mogoče skupaj.

Aparata spredaj dodatno stisnite skupaj s cevnimi kleščami.

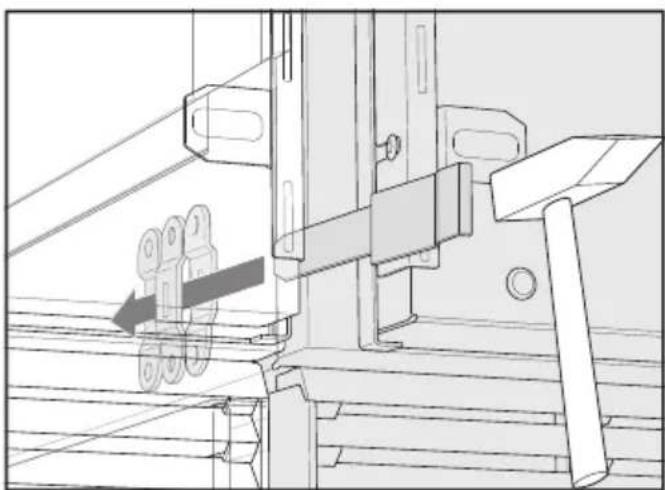

Daljšo od obeh priloženih kovinskih sponk potisnite od spredaj v spodnjo pritrdilno spono. Če je potrebno, uporabite kladivo.

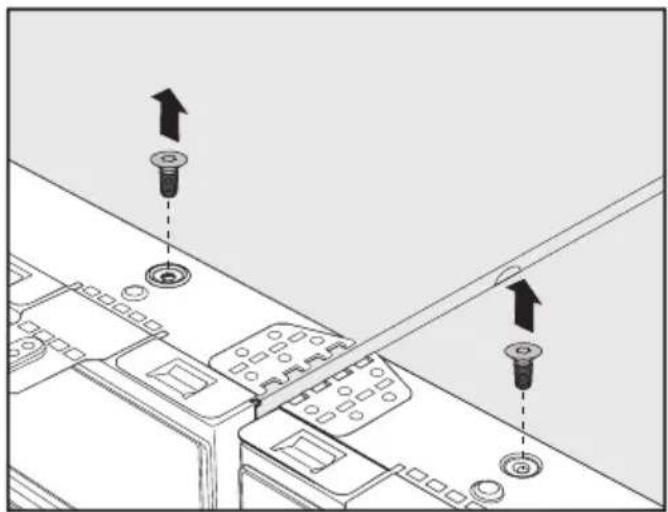

• Odvijte vijaka na vrhnji strani aparatov.

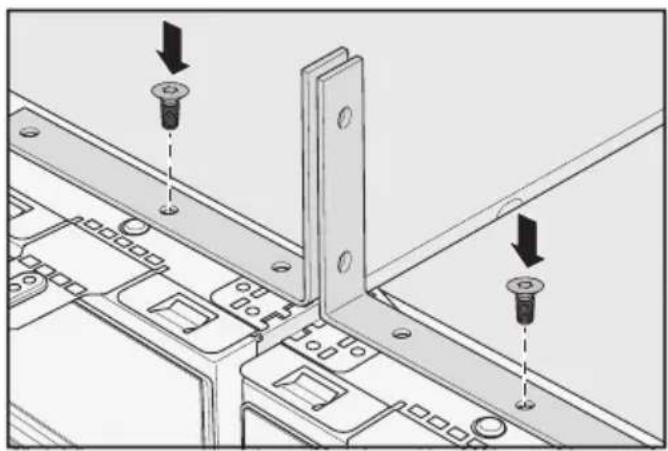

Vijaka, ki ste ju predhodno odvili, uporabite za pritrditev priloženih kotnikov za zaščito pred nagibanjem.

Kotnika za zaščito pred nagibanjem boste našli v montažnem kompletu za vgradnjo hladilnih aparatov.

sl - Pritrditev kombinacije side-by-side

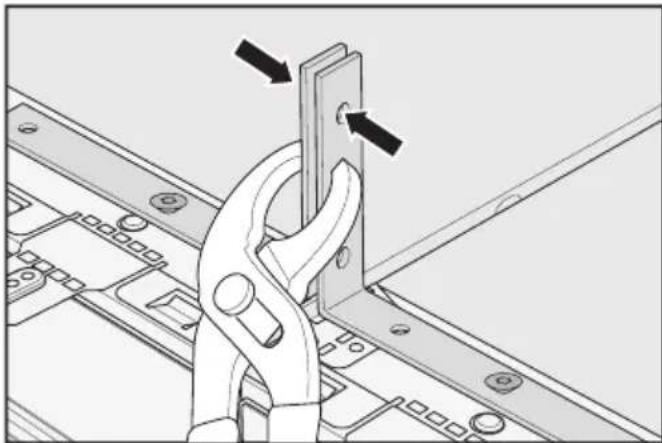

Kotnika dodatno stisnite skupaj s cevnimi kleščami.

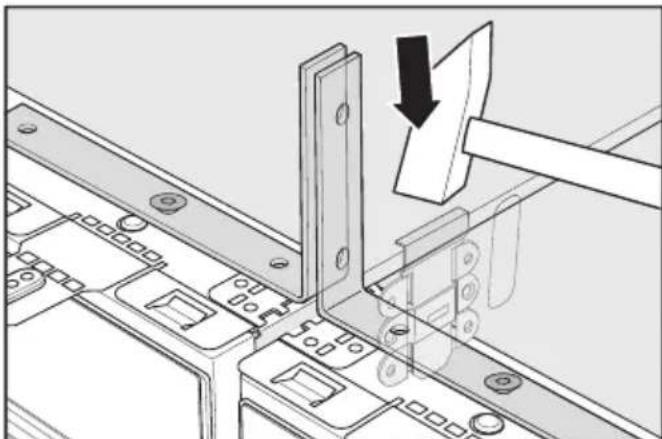

Krajšo priloženo kovinsko sponko vstavite od zgoraj v pritrdilne spone. Če je potrebno, za to uporabite kladivo.

Zdaj spet odvijte vijaka iz vrhnjih strani aparatov in odmontirajte kotnika za zaščito pred nagibanjem.

Kotnika za zaščito pred nagibanjem pozneje potrebujete za pritrditev vgradne niše.

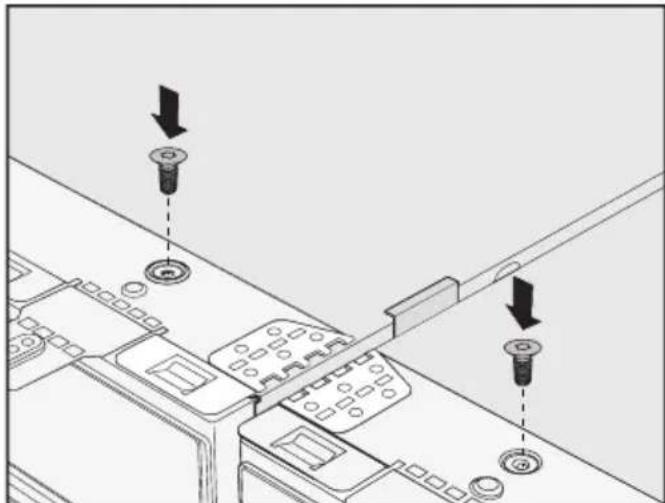

Vijaka ponovno privijte v vrhnji strani aparatov.

Nasvet: Zdaj nadaljujte vgradnjo hladilnih aparatov. Pri tem upoštevajte priložena navodila za uporabo in montažo obeh aparatov.

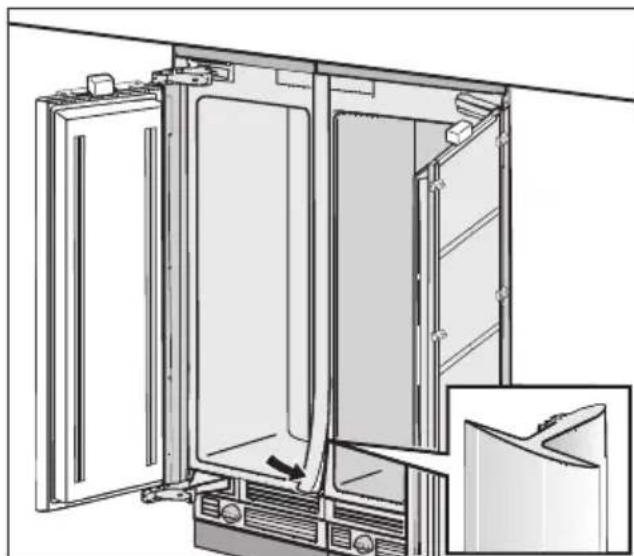

Krovno letev namestite v režo med hladilnima aparatoma. Vgradnja kombinacije side-by-side bi morala biti s tem v celoti zaključena.
