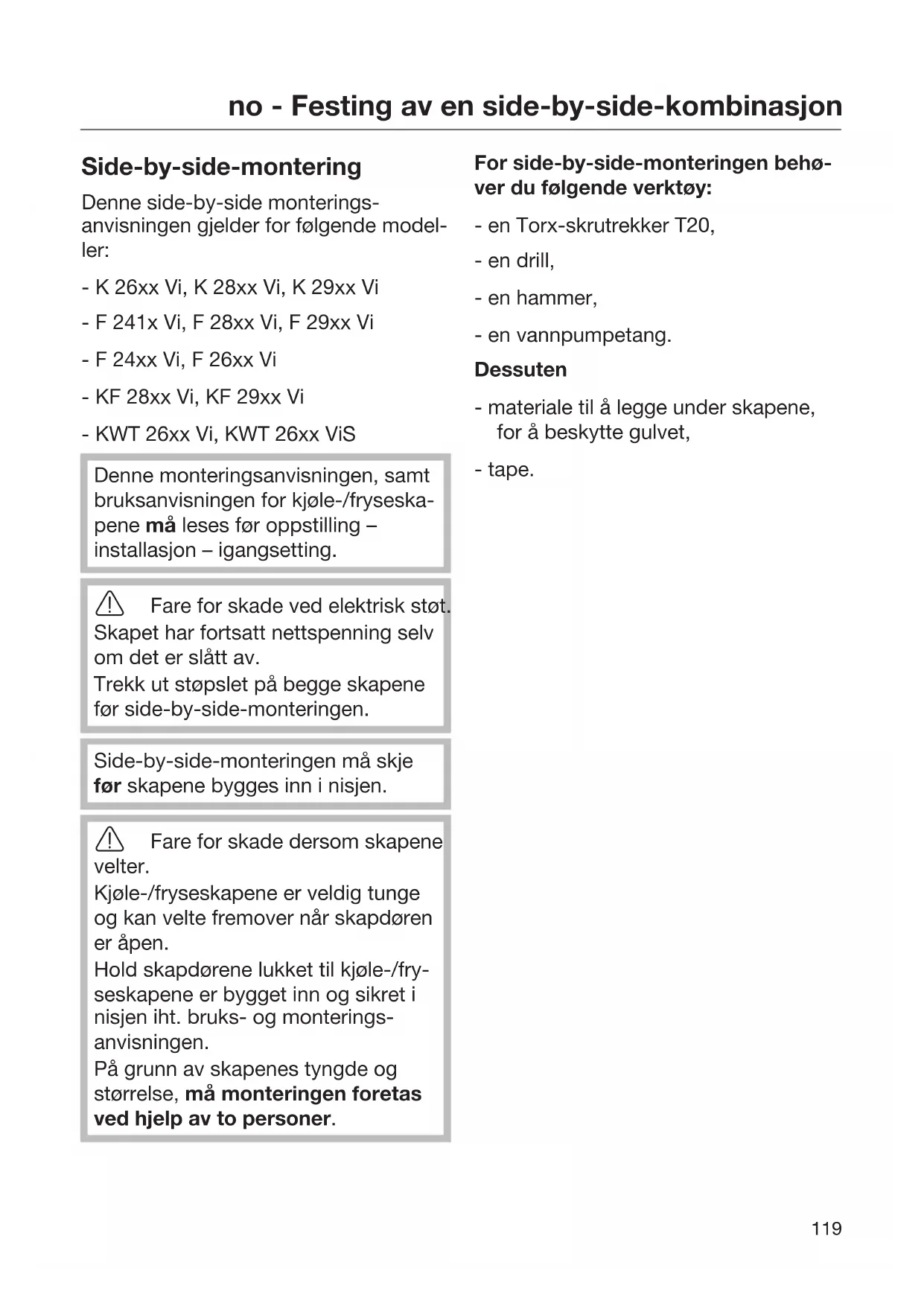

Side-by-side-montering Denne side-by-side monterings- anvisningen gjelder for følgende model- ler: - K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Denne monteringsanvisningen, samt bruksanvisningen for kjøle-/fryseska- pene må leses før oppstilling – installasjon – igangsetting. Fare for skade ved elektrisk støt. Skapet har fortsatt nettspenning selv om det er slått av. Trekk ut støpslet på begge skapene før side-by-side-monteringen. Side-by-side-monteringen må skje før skapene bygges inn i nisjen. Fare for skade dersom skapene velter. Kjøle-/fryseskapene er veldig tunge og kan velte fremover når skapdøren er åpen. Hold skapdørene lukket til kjøle-/fry- seskapene er bygget inn og sikret i nisjen iht. bruks- og monterings- anvisningen. På grunn av skapenes tyngde og størrelse, må monteringen foretas ved hjelp av to personer. For side-by-side-monteringen behø- ver du følgende verktøy: - en Torx-skrutrekker T20, - en drill, - en hammer, - en vannpumpetang. Dessuten - materiale til å legge under skapene, for å beskytte gulvet, - tape.no - Festing av en side-by-side-kombinasjon

. . . med skillevegg Vegg a mellom de to kjøle-/fryseskape- ne, som er stilt opp ved siden av hver- andre, må minst være 16mm tykk. Dersom dørhengslene på kjøle-/fry- seskapene ligger ved siden av hver- andre, må du ta hensyn til tykkelsen på kjøkkenfronten og dørhåndtak- ene, slik at ikke skapdørene kollide- rer og blir skadet dersom du åpner de samtidig.

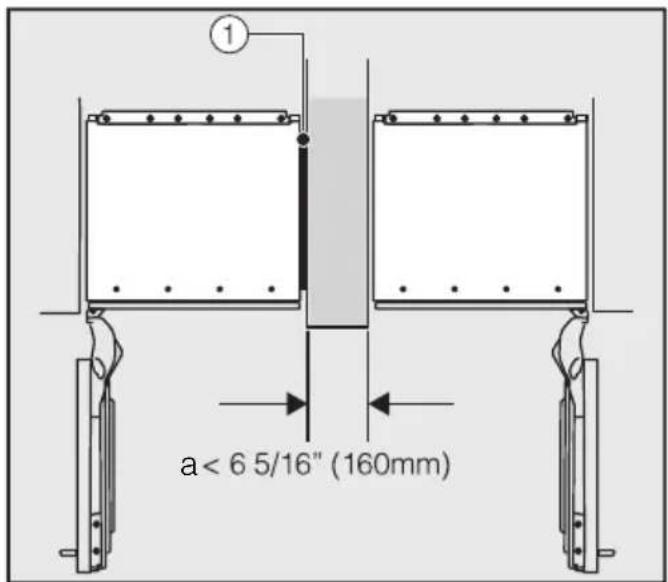

Dersom skillevegg a er smalere enn 160mm er det nødvendig å bruke varmeelementet fra side-by-side monteringssettet, for å unngå at det dannes kondens og dermed eventuelle skader (se avsnitt «Montering av varme- element i sideveggen»). Varmeelementet i sideveggen blir (sett forfra) festet på den høyre siden av kjøle-/fryseskapet som står til venstre. Ved planlegging av innbyggings- nisjen er det veldig viktig å ta hensyn til at innbyggingsnisjen, hvor et kjø- le-/fryseskap med varmeelement skal bygges inn, som hovedregel må være 3-5mm bredere. Tilkobling av varmeelement i side- veggen fører til høyere energiforbruk.no - Festing av en side-by-side-kombinasjon

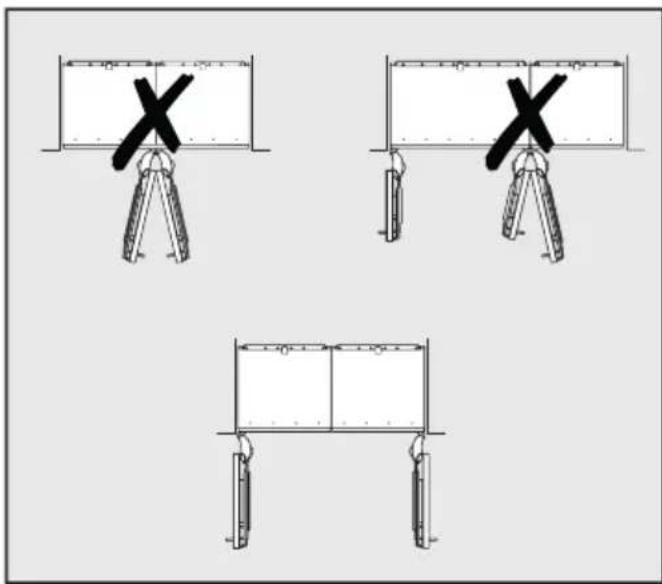

Deretter festes hvert av kjøle-/fryseska- pene i innbyggingsnisjen med det ved- lagte monteringsmaterialet (følg anvis- ningene i de vedlagte bruks- og monte- ringsanvisningene). . . . uten skillevegg Hvis det ikke er noen skillevegg mellom kjøle-/fryseskapene, skal skapene kobles direkte med hverandre ved hjelp av side-by-side-monteringssettet. Dessuten må varmeelementet i side- veggen monteres, for å unngå dannelse av kondens og dermed eventuelt også følgeskader (se fra avsnitt «Klargjøring av kjøle-/fryseskapene»). Dørhengslene på kjøle-/fryseskapene skal ikke ligge ved siden av hveran- dre, da skapdørene vil kollidere og bli skadet dersom de åpnes samtidig. Tilkobling av varmeelement i side- veggen fører til høyere energiforbruk. Klargjøring av kjøle-/fryseska- pene Sett begge skapene i ønsket posisjon med litt avstand mellom hverandre. Avstandsholderne på skapene må ikke fjernes. Fjern vinkelplatene på håndtaksside- ne til begge skapene.no - Festing av en side-by-side-kombinasjon

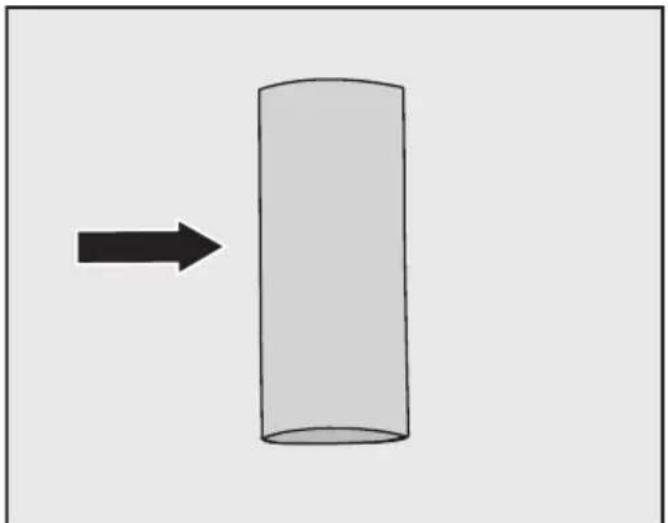

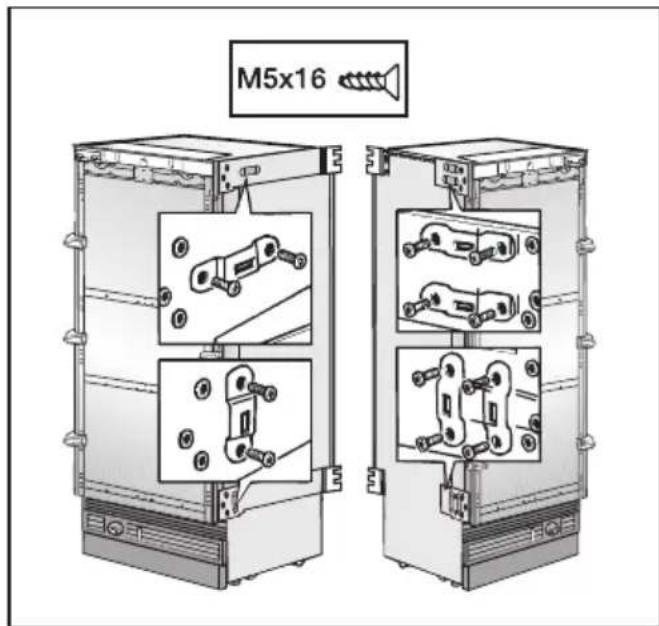

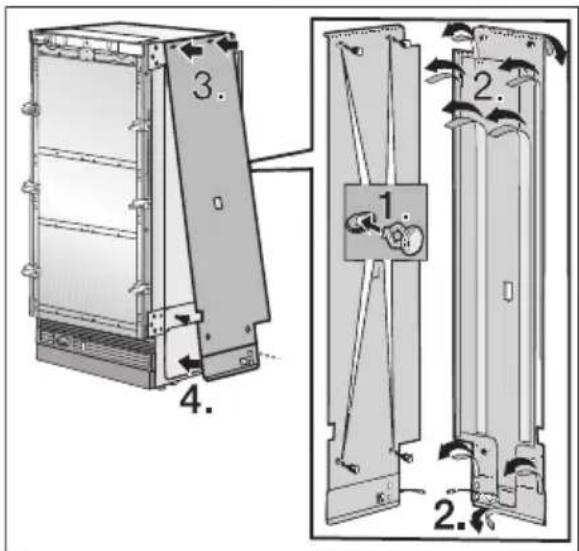

Skru de vedlagte hengselhalvdelene fast på begge kjøle-/fryseskapene. Skru fast brakettene på begge skap- ene. Kontroller posisjonen til begge skapene en gang til. Montering av varmeelement i sidevegg Varmeelementet i sideveggen må (sett forfra) festes på den høyre siden av kjø- le-/fryseskapet som står til venstre. Sett stiftene inn i hullene, som er ment for disse, i varmeelementet i sideveggen 1.). Trekk av beskyttelsesstimmelen fra tapen 2.). Hold varmeelementet ut fra skapet nede og sett stiftene i hullene oppe 3.). Trykk varmeelementet inntil kjøle-/ fryseskapet ovenfra og nedover og sett stiftene i hullene nede 4.).no - Festing av en side-by-side-kombinasjon

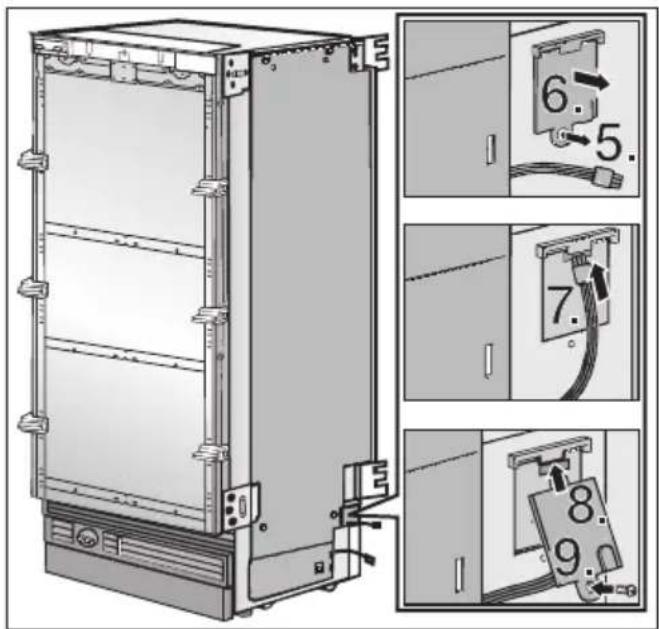

Løsne skruene på støpseldekslet 5.). Ta av støpseldekslet 6.). Koble til kabelen 7.). Sett støpseldekslet på igjen 8.). Skru til skruene på støpseldekslet 9.).

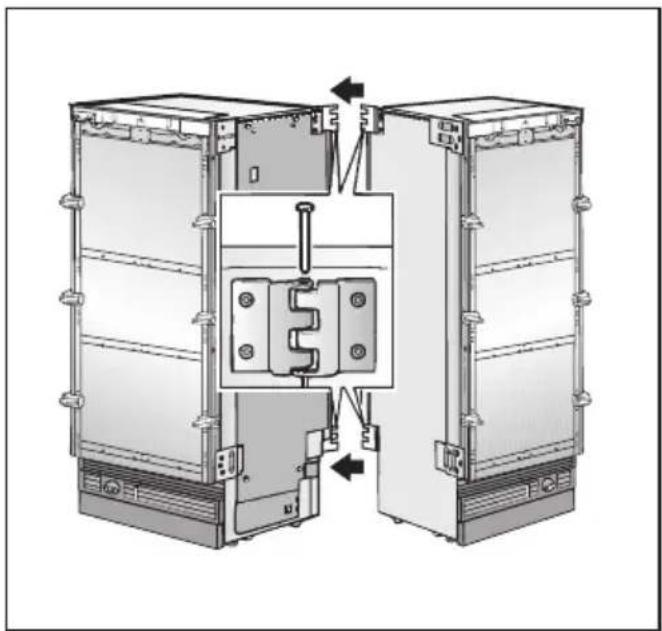

Løsne skruene på baksiden av skapet litt 10.). Skyv det vedlagte kabeldekslet inn i slissen på varmeelementet til side- veggen. Heng kabeldekslet på skruene på baksiden av skapet 11.). Skru skruene godt til 12.). Koble sammen kjøle-/fryse- skap Skyv skapene sammen bak, til heng- selhalvdelene griper inn i hverandre. Sett stiftene inn i hengselhalvdelene ovenfra. Skyv skapene så nære hverandre som mulig foran.no - Festing av en side-by-side-kombinasjon

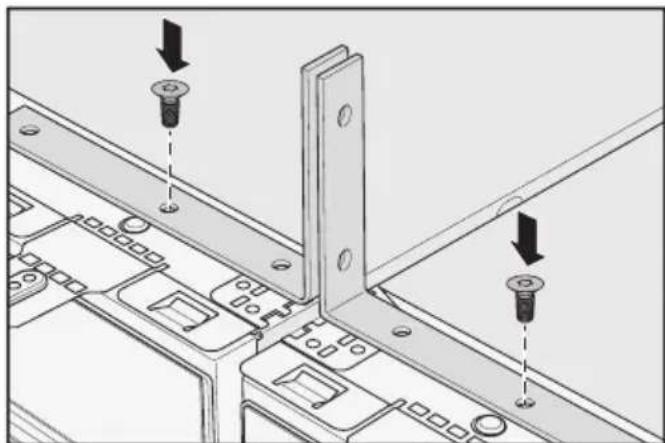

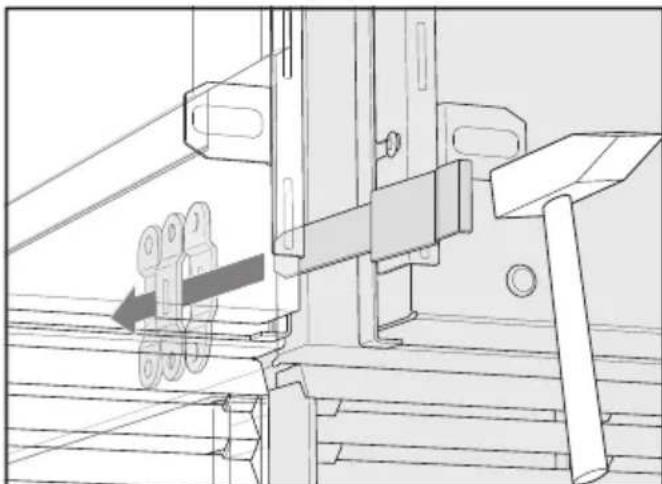

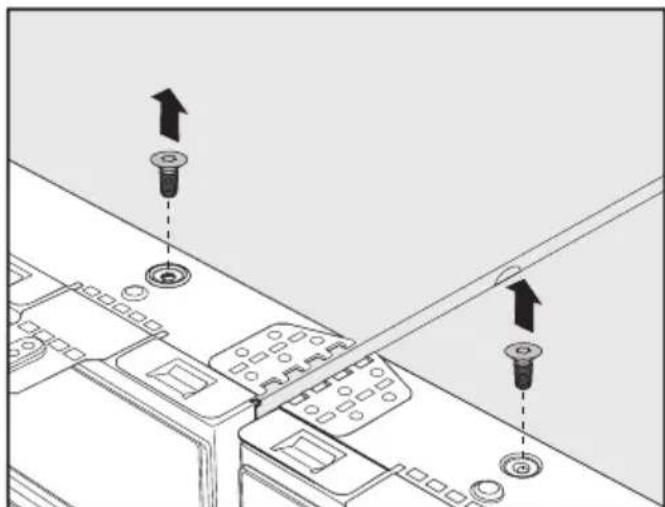

Trekk i tillegg de to skapene sammen foran med en vannpumpetang. Skyv den lengste av de to vedlagte metallklypene inn i den nedre feste- braketten forfra. Hvis nødvendig, bruk en hammer. Skru ut begge skruene på oversiden av skapene. Bruk de nettopp løsnede skruene til å feste den vedlagte vippebeskyttelses- vinkelen. De to vippebeskyttelsesvinklene finner du i monteringssettet for innbygging av kjøle-/fryseskapene.no - Festing av en side-by-side-kombinasjon

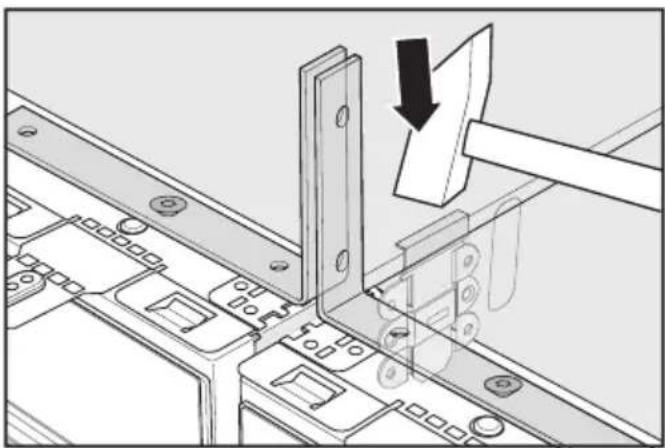

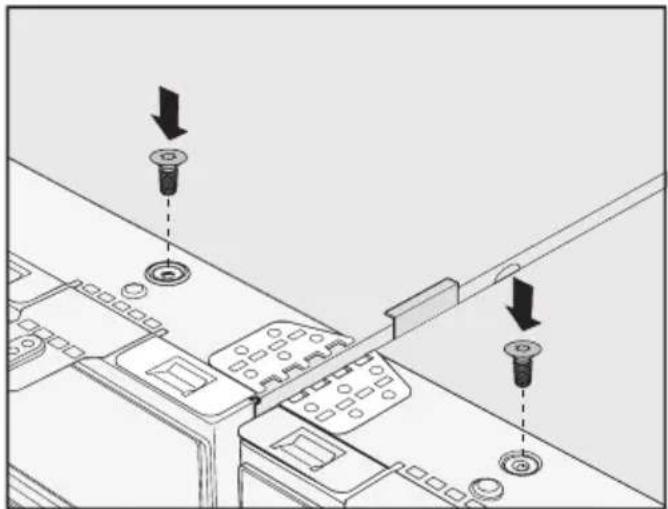

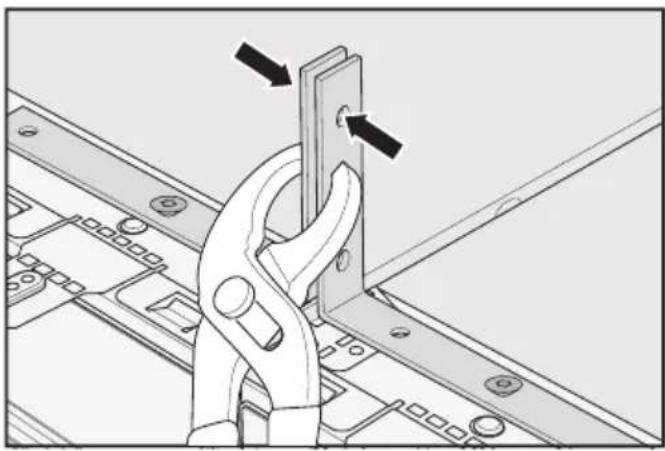

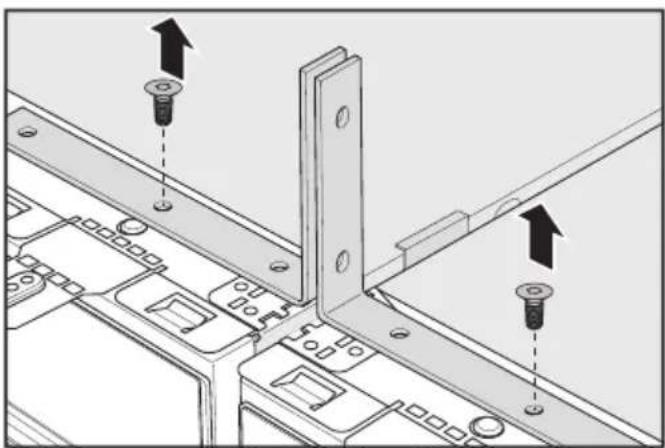

Trykk i tillegg de to vippe- beskyttelsesvinklene sammen med vannpumpetangen. Sett den korteste vedlagte metall- klypen ovenfra inn i festebraketten. Hvis nødvendig, bruk en hammer. Løsne nå skruene fra oversiden av skapene igjen og demonter de to vippebeskyttelsesvinklene. Vippebeskyttelsesvinklene trenger du deretter for feste i innbyggingsnisjen. Skru deretter skruene inn i oversiden av skapene igjen. Tips: Start innbyggingen av kjøle-/fry- seskapene. Følg de vedlagte bruks- og monteringsanvisningene til hver av kjø- le-/fryseskapene. Sett dekklisten i spalten mellom kjø- le-/fryseskapene. Innbyggingen av side-by-side-kombinasjonen skal der- med være helt avsluttet.pl - Mocowanie kombinacji side-by-side
