KSK 2001 - Muud kodumasinad MIELE - Tasuta kasutusjuhend

Toote tüüp	Külg-külje kõrvale paigalduse komplekt (side-by-side) külmutusseadmetele
Bränd	Miele
Mudel	KSK 2001
Ühilduvus	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Komplekti kuuluvate osade arv	Komplekt sisaldab hinged, kinnitusjalad, külgküte, kaablikatete, metallklambrid, ümberminekukaitse nurgikud
Materjalid	Teras, plastik, kumm
Komplekti mõõtmed (pakendatud)	Umbes 50 x 30 x 10 cm
Komplekti kaal	Umbes 2,5 kg
Külgkütte toide	Elektriühendus 230 V, suurendab energiatarbimist
Peamine funktsioon	Kahe külmutusseadme mehaaniline ja elektriline kinnitamine külg-külje kõrvale koos kondensatsioonivastase küttega
Paigaldamiseks vajalikud tööriistad	Torx T20 kruvikeeraja, elektriline kruvikeeraja, haamer, kombineeritud tangid, kleeplint
Paigalduse tüüp	Süvistamine nišši (kohustuslik enne süvistamist)
Võimalik konfiguratsioon	Koos või ilma eraldusseinteta (minimaalne paksus 16 mm)
Ümberminekukaitse	Kinnitusnurgikud sisalduvad külmutusseadmete paigalduskomplektis
Paigaldamiseks soovitatav inimeste arv	Kaks inimest (seadmete kaalu ja suuruse tõttu)
Hooldus	Spetsiifilist hooldust pole; paigaldamise ajal kontrollige elektriühendusi
Garantii	Vastavalt Miele üldtingimustele

Korduma kippuvad küsimused - KSK 2001 MIELE

Millised Miele mudelid ühilduvad komplektiga KSK 2001?

Komplekt on ühilduv järgmiste mudelitega: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi ja KWT 26xx ViS.

Kas komplekti paigaldust saab teha üksi?

Ei, külmutusseadmete kaalu ja suuruse tõttu tuleb paigaldus teha kahekesi.

Milliseid tööriistu on vaja komplekti paigaldamiseks?

Teil on vaja Torx T20 kruvikeerajat, elektrilist kruvikeerajat, haamrit, kombineeritud tange ja kleeplinti.

Kas külgküte on alati vajalik?

Külgküte on kohustuslik, kui seadmete vahel pole eraldusseina või kui vaheseina paksus on alla 160 mm, et vältida kondensatsioonivee teket.

Kuidas paigaldada külgküte?

Kinnitage küte vasakpoolsel külmutusseadmel paremale küljele. Asetage tüüblid ettenähtud aukudesse, eemaldage kleeplindi kaitsekihid, seejärel lükake küte ülevalt alla. Ühendage kaabel pärast pistiku katte eemaldamist ja sulgege see uuesti.

Kas komplekti saab paigaldada eraldusseina olemasolul?

Jah, sein peab olema vähemalt 16 mm paksune. Kui see on kitsam kui 160 mm, on külgküte vajalik. Jälgige, et uste piirikud ei asetseks kõrvuti, et vältida kokkupõrkeid.

Kuidas tagada ümberminekukaitse?

Kasutage külmutusseadmete paigalduskomplektis olevaid kinnitusnurgikuid. Need kinnitatakse seadmete ülemistele osadele ja seejärel kruvitakse süvistatavasse nišši.

Mida teha, kui seadmete uksed põrkuvad?

Kontrollige, et uste piirikud ei asetseks kõrvuti. Vajadusel liigutage seadmeid või reguleerige fassaadide ja käepidemete paksust, et vältida kahjustusi.

Kas komplekt suurendab energiatarbimist?

Jah, külgkütte ühendus toob kaasa energiatarbimise suurenemise.

Kust leian täieliku juhendi prantsuse keeles?

Juhend on tasuta allalaaditav PDF-vormingus saidil notice-facile.com. Samuti saate tellida tõlke teise keelde.

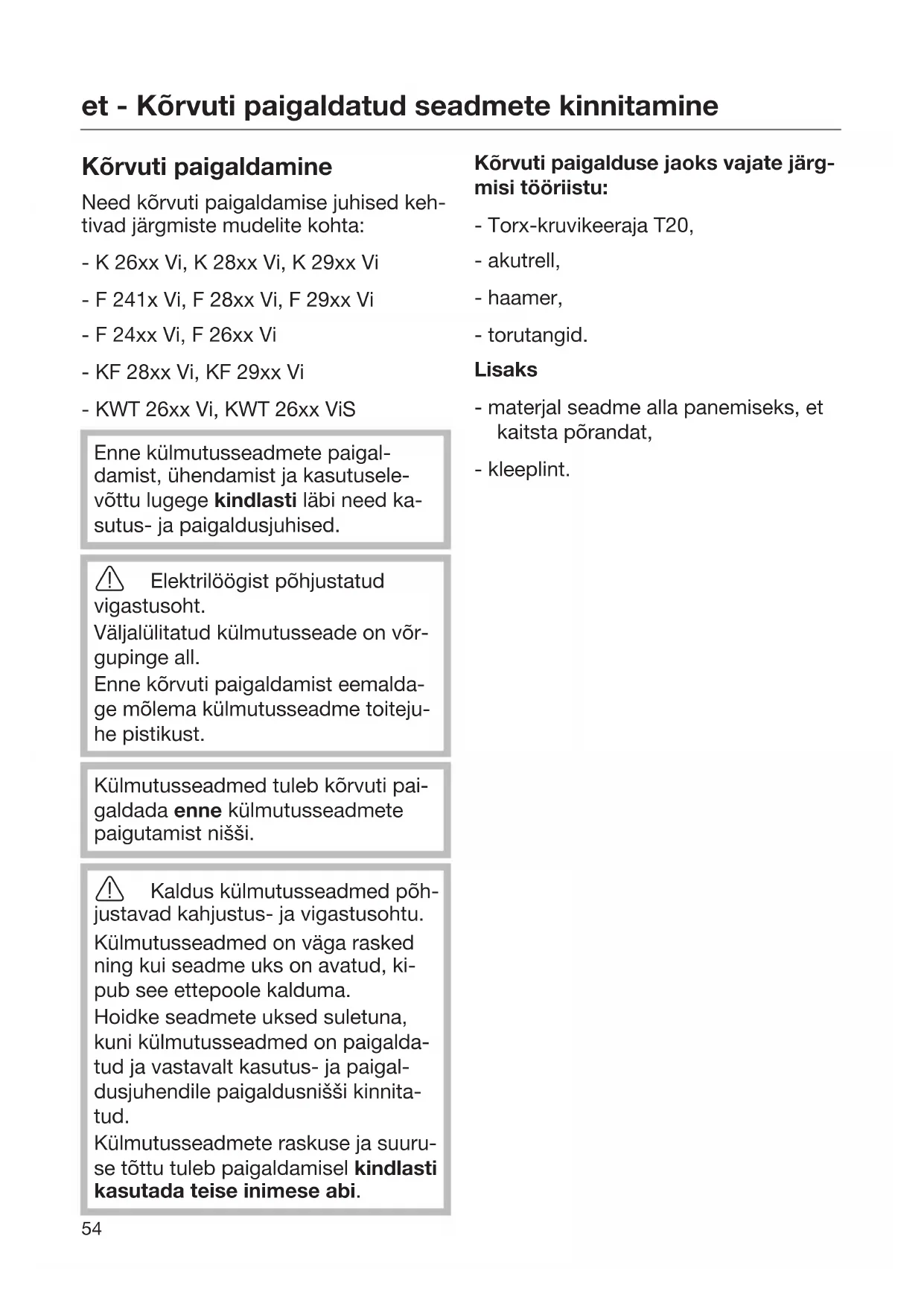

KASUTUSJUHEND KSK 2001 MIELE

Need kõrvuti paigaldamise juhised kehtivad järgmiste mudelite kohta:

• K 26xx Vi, K 28xx Vi, K 29xx Vi
• F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Enne külmutusseadmete paigaldamist, ühendamist ja kasutuselevõttu lugege kindlasti läbi need kasutus- ja paigaldusjuhised.

Elektrilöögist põhjustatud

vigastusoht.

Väljalülitatud külmutusseade on võrgupinge all.

Enne kõrvuti paigaldamist eemaldage mõlema külmutusseadme toitejuhe pistikust.

Külmutusseadmed tuleb kõrvuti paigaldada enne külmutusseadmete paigutamist nišši.

Kaldus külmutusseadmed põhjustavad kahjustus- ja vigastusohtu.

Külmutusseadmed on väga rasked ning kui seadme uks on avatud, kipub see ettepoole kalduma.

Hoidke seadmete uksed suletuna, kuni külmutusseadmed on paigaldatud ja vastavalt kasutus- ja paigaldusjuhendile paigaldusnišši kinnitatud.

Külmutusseadmete raskuse ja suuruse tõttu tuleb paigaldamisel kindlasti kasutada teise inimese abi.

Kõrvuti paigalduse jaoks vajate järgmisi tööriistu:

- Torx-kruvikeeraja T20, - akutrell, - haamer, - torutangid.

Lisaks

• materjal seadme alla panemiseks, et kaitsta põrandat,
• kleeplint.

... vaheseinaga

Kõrvuti paigaldatavate seadmete vahel olev sein peab olema vähemalt 16 mm paksune.

Kui külmutusseadmete uksehinged asuvad kõrvuti, peate kindlasti jälgima mööbli esipaneelide ja käepidemete tugevust, et mõlema seadme uste samaaegsel avamisel ei kukuks uksed küljest ega saaks kahjustada.

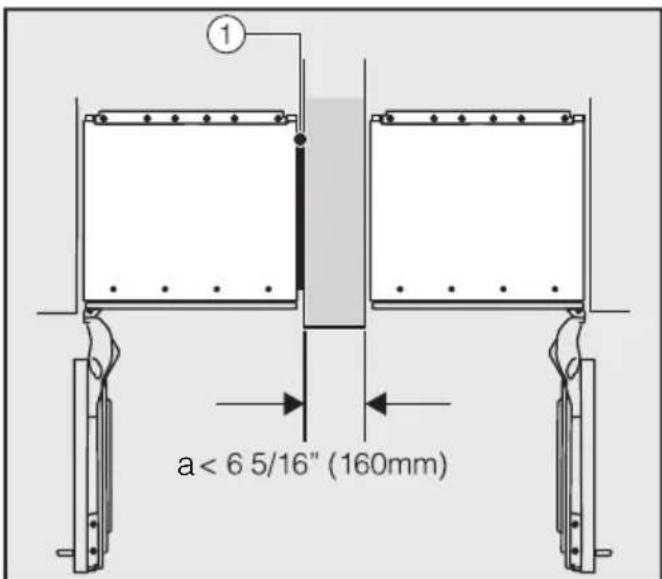

Kui vahesein on õhem kui 160 mm, vajate kõrvuti paigaldamise komplektis olevat külgseina radiaatorit ①, et vältida kondensaadi tekkimist ja sellest tulenevaid edasisi kahjustusi (vt jaotist "Külgseina radiatori paigaldamine").

Külgseina radiaator ① kinnitatakse (eest vaadates) VASAKUL ASUVA külmutusseadme paremale küljele.

Palun arvestage paigaldusniši kavandades, et paigaldusnišš, kuhu külgseina radiaatoriga ① külmutusseade paigutatakse, peab olema 3-5 mm laiem.

Külgseina radiatori sisselülitamisel suureneb energiakulu.

et - Kõrvuti paigaldatud seadmete kinnitamine

Seejärel kinnitatakse külmutusseadmed kaasasoleva paigaldusvahendite abil ühekaupa paigaldusnišši (järgige seejuures kaasasolevaid kasutus- ja paigaldusjuhiseid).

... vaheseinata

Kui kõrvuti paigaldatud külmutusseadmete vahel ei ole vaheseina, peab külmutusseadmed kõrvuti paigalduse paigalduskomplekti abil ühendama otse üksteisega. Lisaks tuleb paigaldada külgseina radiaator, et vältida kondensaadi tekkimist ja sellest tulenevaid kahjustusi (vt jaotist "Külmutusseadmete ettevalmistamine").

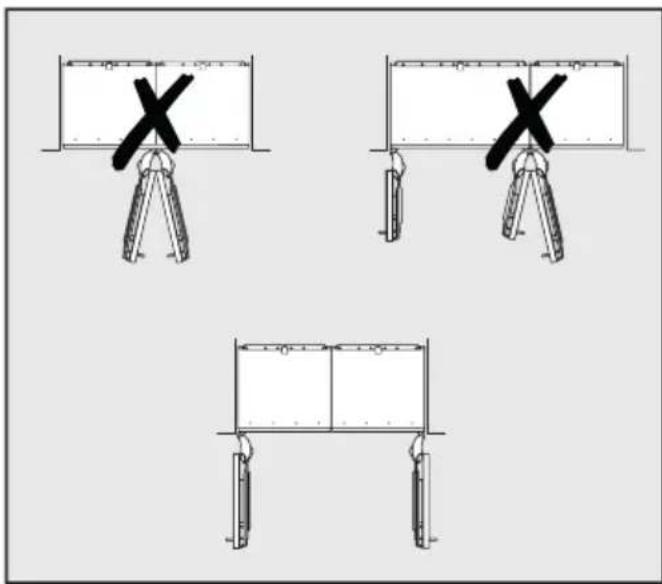

Külmutusseadmete uksehinged ei tohi kõrvuti asuda, sest kui mõlema seadme uksed ühel ajal avada, kukuvad need eest ja saavad kahjustada.

Külgseina radiaatori sisselülitamisel suureneb energiakulu.

Külmutusseadmete ettevalmistamine

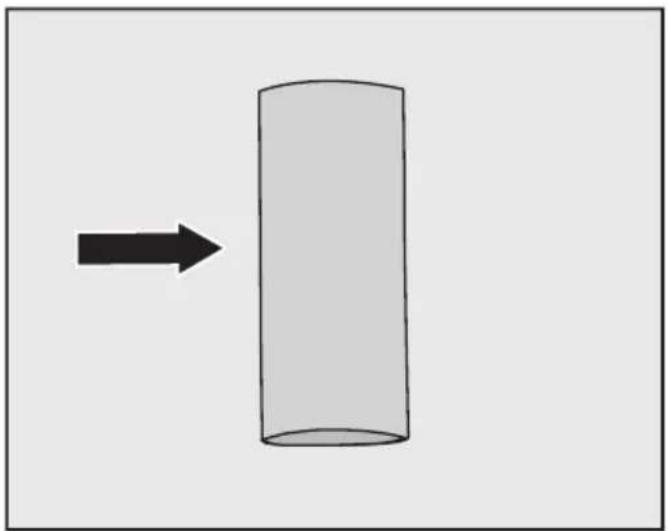

■ Asetage mõlemad külmutusseadmed soovitud kohale, nii et nende vahele jääb väike vahe.

Ärge eemaldage seadmete sisekülgedelt vaheliistu.

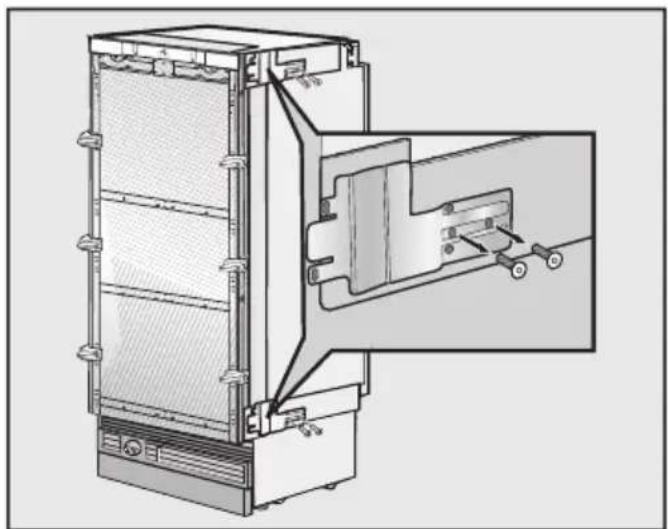

Eemaldage mõlema külmutusseadme tõstekülgedelt nurgaliistud.

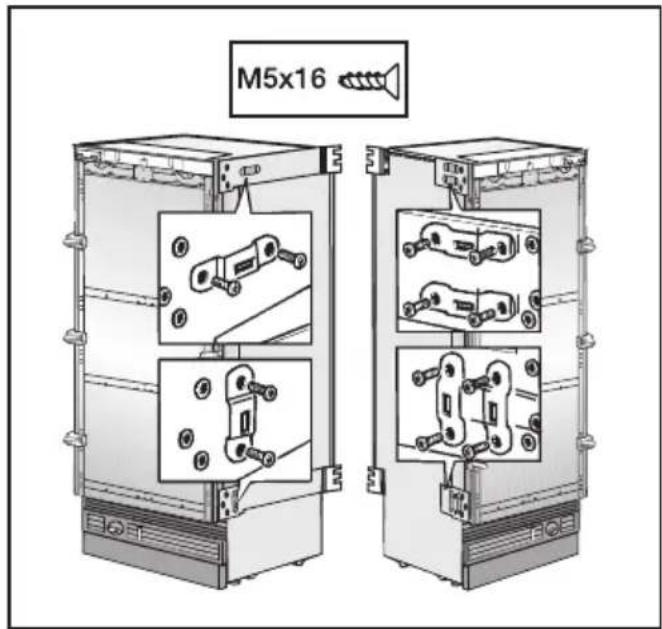

Kruvige kaasasolevad šarniiripooled tugevasti mõlema külmutusseadme külge.

Kruvige kinnitusseibid tugevasti mõlema külmutusseadme külge. Kontrollige veel kord mõlema külmutusseadme asendit.

Külgseina radiaatori paigaldamine

Külgseina radiaator peab (eest vaadates) olema kinnitatud vasakul asuva külmutusseadme paremale küljele.

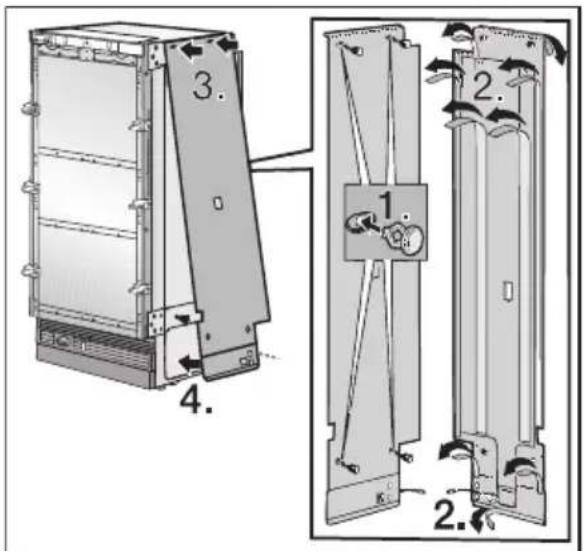

■ Asetage tihvtid selleks ettenähtud avadesse külgseina radiaatoris 1. Tõmmake kleeplindi 2 kaitseriba ära. Hoidke külgseina radiaatorit külmutusseadme alaosast eemal ning asetage tihvtid ülaosas olevatesse avadesse 3. Lükake külgseina radiaatorit ülalt alla vastu külmutusseadet ning asetage tihvtid allosas olevatesse avadesse 4.

Lõdvendage kontaktikatte kruvi 5. Võtke kontaktikate ära 6. Ühendage kaabel 7. Pange kontaktikate uuesti tagasi 8. Keerake kontaktikatte kruvi tugevalt kinni 9.

Lõdvendage veidi külmutusseadme tagaseinal olevaid kruvisid 10. Nihutage kaasasolev kaablikate külgseina radiaatori piludesse. Paigutage kaablikate külmutusseadme tagaküljel olevatele kruvidele 11. Keerake kruvid kõvasti kinni 12.

Külmutusseadmete ühendamine üksteisega

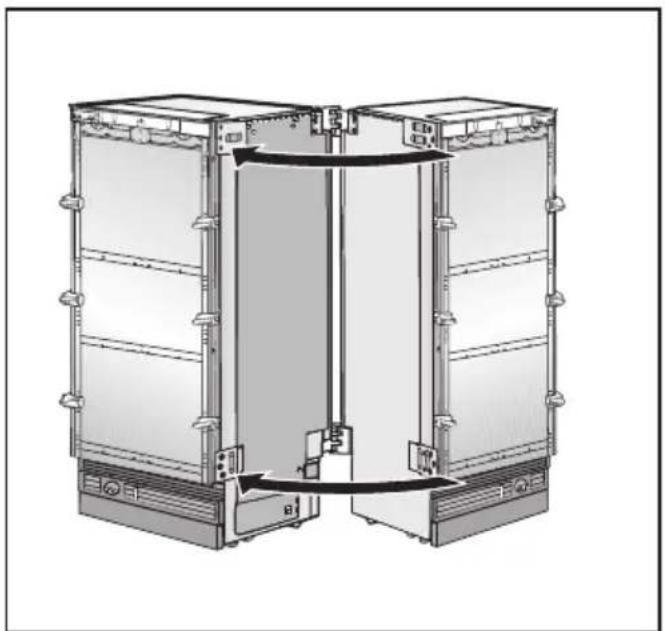

Nihutage kulmutusseadmete tagaküljed kokku, kuni šarniiripooled haakuvad teineteisega.

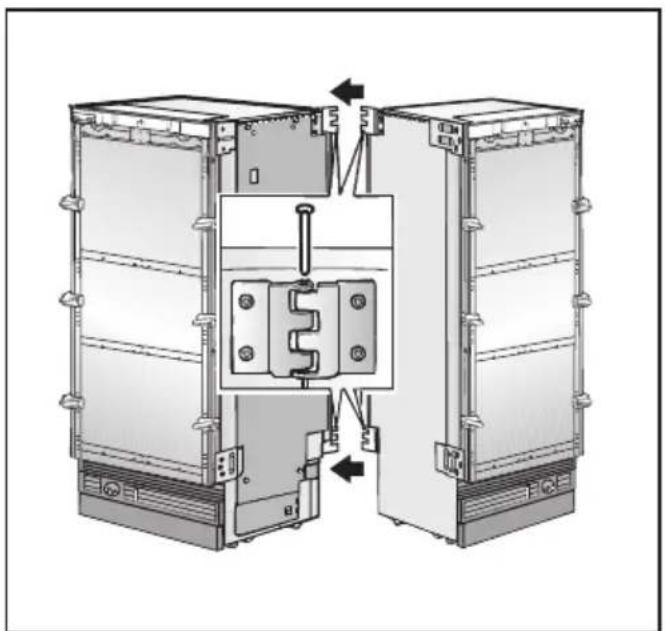

Asetage tihvtid ülevalt šarniiripooltesse.

Lükake külmutusseadmeid eestpoolt üksteisele võimalikult lähedale.

Tõmmake mõlemat külmutusseadet torutangidega eestpoolt veel rohkem kokku.

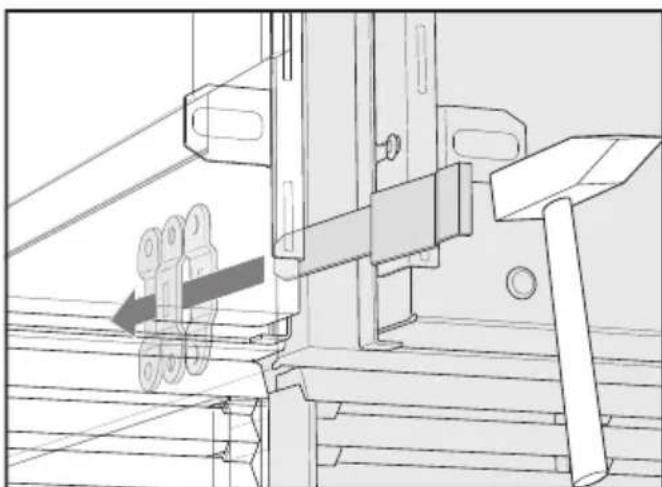

Lükake kahest kaasasolevast metallklambrist pikem eestpoolt alumisse kinnitusaasa. Vajadusel kasutage haamrit.

Tõmmake mõlemad kruvid seadmete ülakülgedelt üles.

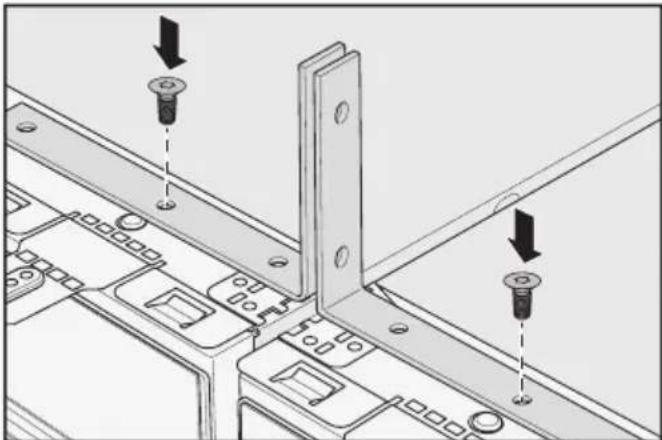

Kinnitage kaasasolev kinnitusnurgik eelnevalt lõdvendatud kruvidega.

Leiate mõlemad kinnitusnurgikud külmutusseadme paigalduskomplektist.

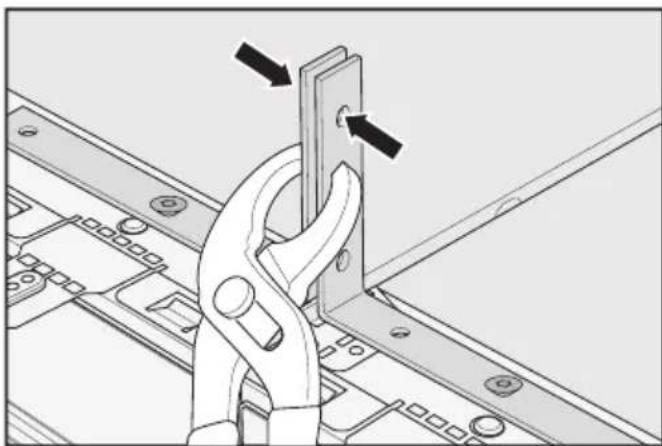

Vajutage mõlemad kinnitusnurgikud torutangidega veel kord kokku.

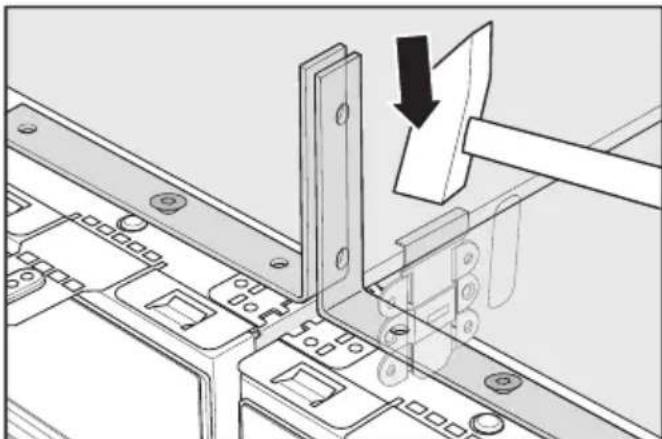

Paigutage lühem kaasasolev metallklamber ülevalt kinnitusaasadesse. Vajadusel kasutage selleks haamrit.

Lõdvendage nüüd uuesti seadme ülemise külje kruvisid ja eemaldage mõlemad kinnitusnurgikud.

Kinnitusnurgikuid on vaja paigaldusniši kinnitamiseks.

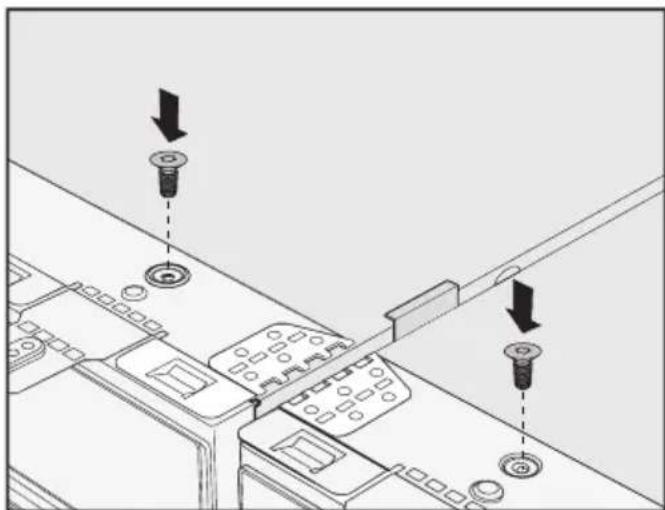

Seejärel keerake kruvid uuesti seadme ülemisele küljele.

Nõuanne: Jätkake nüüd seadme paigutamisega nišši. Selleks järgige vastava külmutusseadme kasutus- ja paigaldusjuhiseid.

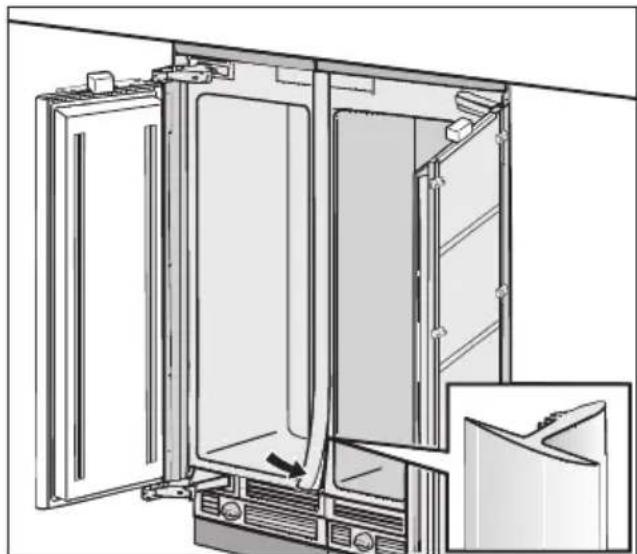

Asetage katteliist külmutusseadmete vahel olevasse vahesse. Enne seda peaks seadmete kõrvuti paigaldamine olema täielikult lõpule viidud.
