Tipo de produto	Kit de montagem lado a lado (side-by-side) para aparelhos de refrigeração
Marca	Miele
Modelo	KSK 2001
Compatibilidade	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Número de peças incluídas	Kit composto por dobradiças, patas de fixação, aquecimento lateral, tampas de cabos, grampos metálicos, cantoneiras de proteção anti-tombamento
Materiais	Aço, plástico, borracha
Dimensões do kit (embalado)	Aproximadamente 50 x 30 x 10 cm
Peso do kit	Aproximadamente 2,5 kg
Alimentação do aquecimento lateral	Conexão elétrica 230 V, aumenta o consumo de energia
Função principal	Fixação mecânica e elétrica de dois aparelhos de refrigeração lado a lado, com aquecimento anticondensação
Ferramentas necessárias para a montagem	Chave de fenda Torx T20, parafusadeira elétrica, martelo, alicate, fita adesiva
Tipo de instalação	Embutir em um nicho (obrigatório antes do embutimento)
Configuração possível	Com ou sem parede de separação (espessura mínima 16 mm)
Proteção anti-tombamento	Cantoneiras de fixação incluídas no kit de montagem dos aparelhos de refrigeração
Número de pessoas recomendado para a montagem	Duas pessoas (devido ao peso e tamanho dos aparelhos)
Manutenção	Nenhuma manutenção específica; verificar as conexões elétricas durante a instalação
Garantia	Conforme as condições gerais da Miele

Perguntas frequentes - KSK 2001 MIELE

Quais modelos Miele são compatíveis com o kit KSK 2001?

O kit é compatível com os seguintes modelos: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi e KWT 26xx ViS.

A montagem do kit pode ser realizada sozinha?

Não, devido ao peso e tamanho dos aparelhos de refrigeração, a montagem deve obrigatoriamente ser feita por duas pessoas.

Quais ferramentas são necessárias para instalar o kit?

Você precisará de uma chave de fenda Torx T20, uma parafusadeira elétrica, um martelo, um alicate e fita adesiva.

O aquecimento lateral é sempre necessário?

O aquecimento lateral é obrigatório quando não há parede de separação entre os aparelhos ou se a parede intermediária tiver espessura inferior a 160 mm, para evitar a formação de água de condensação.

Como instalar o aquecimento lateral?

Fixe o aquecimento no lado direito do aparelho de refrigeração localizado à esquerda. Coloque os plugues nos orifícios previstos, remova as fitas de proteção da fita adesiva e empurre o aquecimento de cima para baixo. Conecte o cabo após remover a tampa do conector e feche novamente.

Pode-se instalar o kit com uma parede de separação?

Sim, a parede deve ter espessura de pelo menos 16 mm. Se for mais estreita que 160 mm, o aquecimento lateral é necessário. Certifique-se de que os batentes das portas não estejam lado a lado para evitar colisão.

Como garantir a proteção anti-tombamento?

Utilize as cantoneiras de fixação fornecidas no kit de montagem dos aparelhos de refrigeração. Elas são fixadas nas partes superiores dos aparelhos e depois parafusadas no nicho de embutimento.

O que fazer se as portas dos aparelhos colidirem?

Verifique se os batentes das portas não estão colocados lado a lado. Se necessário, mova os aparelhos ou ajuste a espessura das frentes e puxadores para evitar danos.

O kit aumenta o consumo de energia?

Sim, a conexão do aquecimento lateral resulta em um aumento do consumo de energia.

Onde posso encontrar o manual completo em francês?

O manual está disponível para download gratuito em formato PDF no site notice-facile.com. Você também pode solicitar uma tradução para outro idioma.

MANUAL DE UTILIZADOR KSK 2001 MIELE

Instruções de montagem

Instruções de instalação

Instruções de montagem

Instruções de montagem

Instruções de montagem

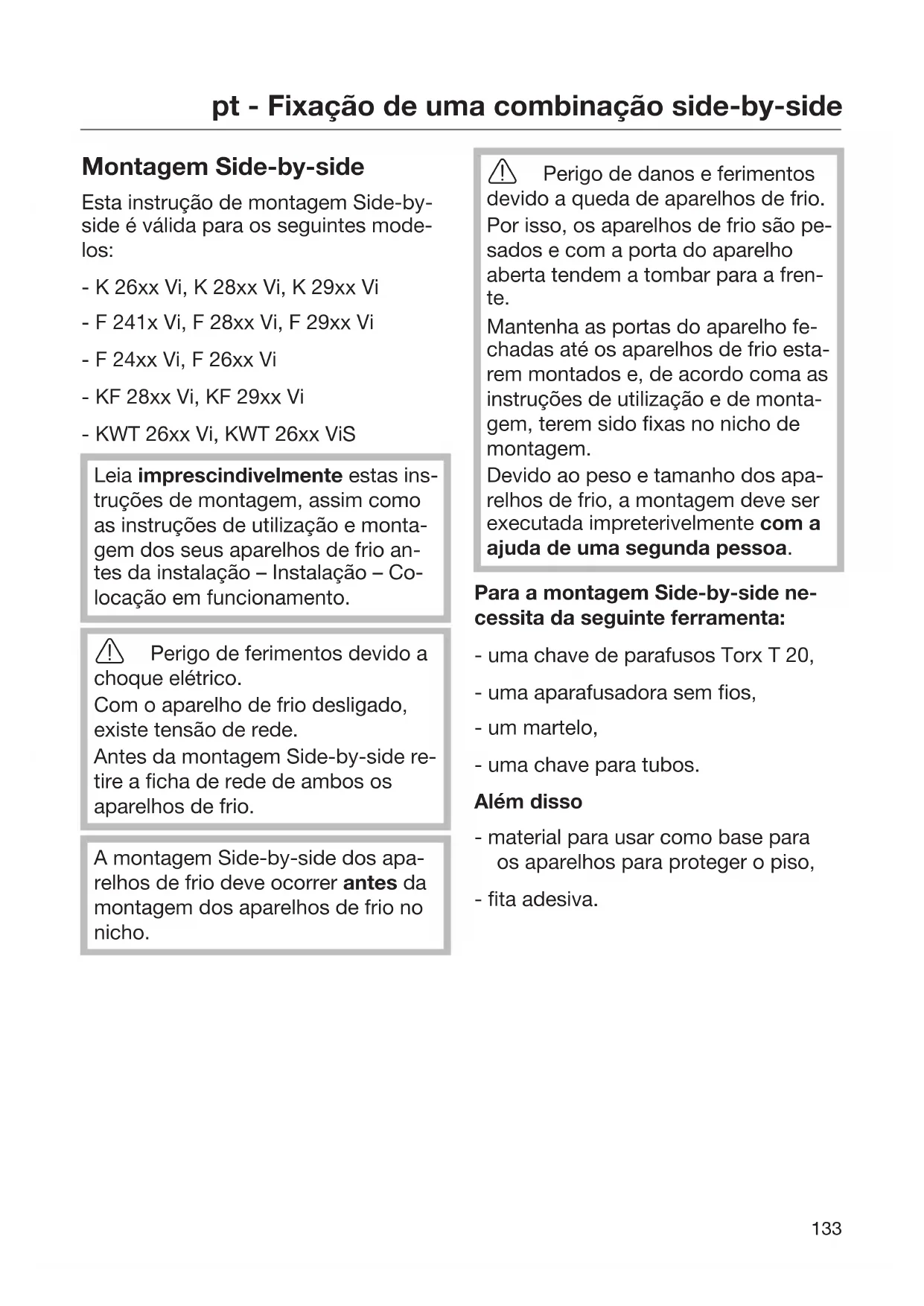

Montagem lado a lado

Estas instruções de montagem lado a lado são válidas para os seguintes modelos:

• K 26xx Vi, K 28xx Vi, K 29xx Vi - F241xVi, F28xxVi, F29xxVi - F24xxVi, F26xxVi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Leia imprescindivelmente estas instruções de montagem, assim como as instruções de utilização e montagem dos seus aparelhos de frio antes da instalação - Instalação - Colocação em funcionamento.

Perigo de ferimentos devido a choque elétrico.

Com o aparelho de frio desligado, existe tensão de rede.

Antes da montagem lado a lado, retire a ficha de rede de ambos os aparelhos de frio.

A montagem lado a lado dos aparelhos de frio deve ocorrer antes da montagem dos aparelhos de frio no nicho.

Perigo de danos e ferimentos devido à queda de aparelhos de frio. Por isso, os aparelhos de frio são pesados e, com a porta do aparelho aberta, tendem a tombar para a frente.

Mantenha as portas do aparelho fechadas até os aparelhos de frio estarem montados e, de acordo com as instruções de utilização e de montagem, tiverem sido fixados no nicho de montagem.

Devido ao peso e tamanho dos aparelhos de frio, a montagem deve ser executada impreterivelmente com a ajuda de uma segunda pessoa.

Para a montagem side-by-side necessita da seguinte ferramenta:

- uma chave de parafusos Torx T 20, - uma aparafusadora sem fios, - um martelo, - uma chave para tubos.

Além disso,

• material para usar como base para os aparelhos para proteger o piso, - fita adesiva.

A parede entre os aparelhos de frio instalados lado a lado deve ter uma espessura de, no mínimo, 16 mm.

Caso os batentes de porta dos aparelhos de frio se encontrem lado a lado, deve considerar impreterivelmente a espessura das frentes dos móveis e das maçanetas das portas para que as portas dos aparelhos não colidam e não sejam danificadas aquando da abertura em simultâneo.

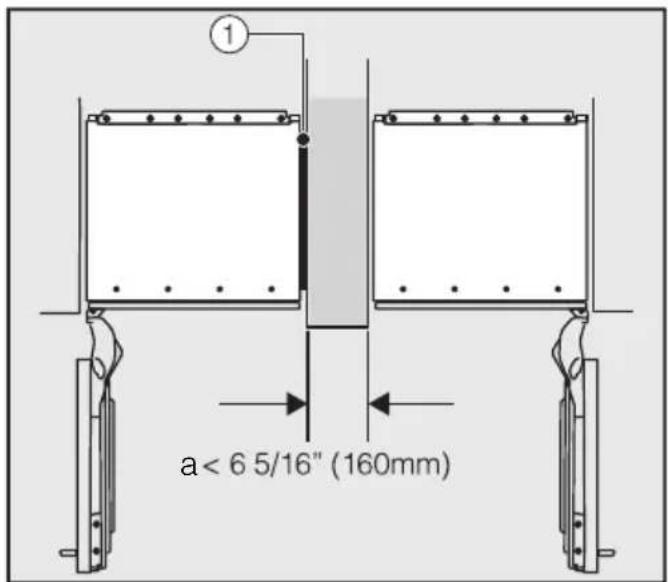

Se a parede intermédia for mais estreita do que 160 mm, necessita do aquecimento de parede lateral ① do conjunto de montagem side-by-side para evaporar a formação de água condensada e eventualmente os danos consequentes daí resultantes (ver secção 'Montar o aquecimento da parede lateral').

O aquecimento da parede lateral ① é fixado (visto de frente) no lado direito do aparelho de frio que se encontrar à esquerda.

Durante o planeamento dos nichos de montagem, considere que o nicho de montagem, no qual é incorporado o aparelho de frio com o aquecimento de parede lateral ①, basicamente tem de ser aprox. 3-5 mm mais longo.

A ligação do aquecimento de parede lateral conduz a um maior consumo energético.

De seguida, os aparelhos de frio são fixados individualmente com o material de montagem em anexo nos nichos de montagem (para isso, siga as instruções de utilização e de montagem em anexo).

...sem parede intermediária

Caso entre os aparelhos de frio instalados lado a lado não se encontre qualquer parede intermediária, os aparelhos de frio devem ser ligados entre si diretamente com a ajuda do Conjunto de montagem Side-by-side. Além disso, tem de ser instalado o aquecimento de parede lateral para evitar a formação de água condensada e eventuais danos consequentes daí resultantes (ver a partir da secção «Preparar aparelhos de frio»).

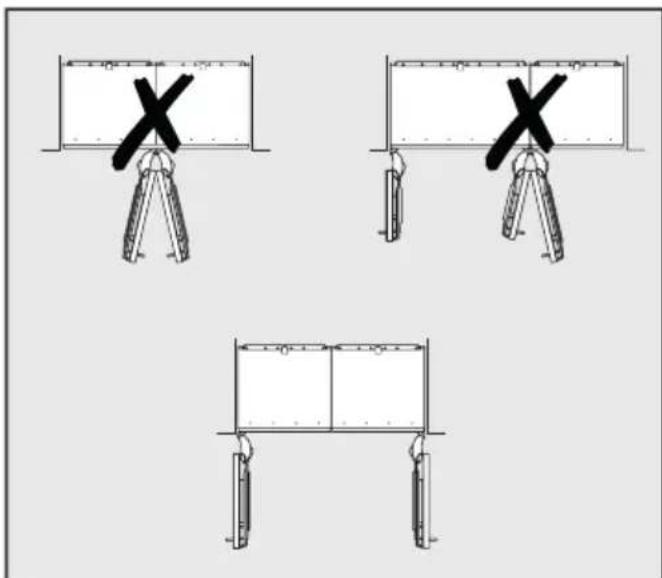

Os batentes de porta dos aparelhos de frio não se podem encontrar lado a lado, uma vez que as portas do aparelho podem colidir e ser danificadas durante a abertura.

A ligação do aquecimento de parede lateral conduz a um maior consumo energético.

Preparar aparelhos de frio

Coloque os aparelhos de frio na posição pretendida com alguma distância entre si.

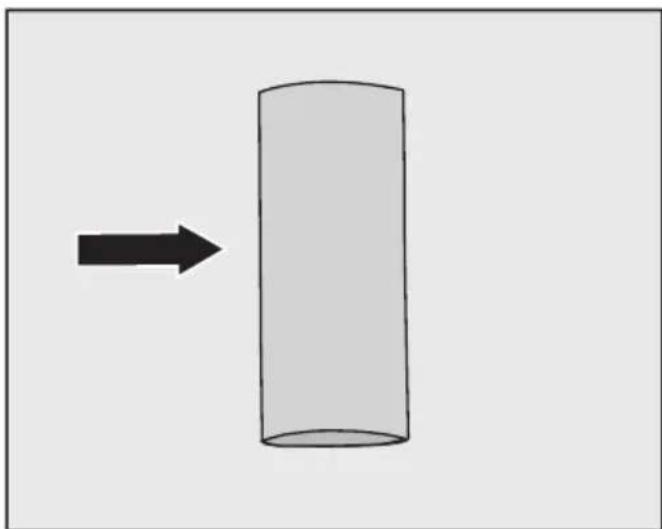

Não remova os separadores nos lados interiores dos aparelhos.

Remova as chapas angulares nos lados das pegas de ambos os aparelhos de frio.

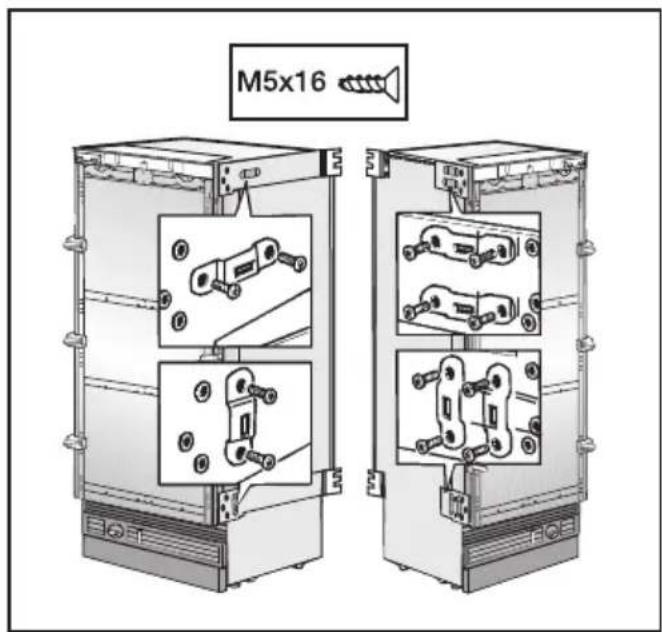

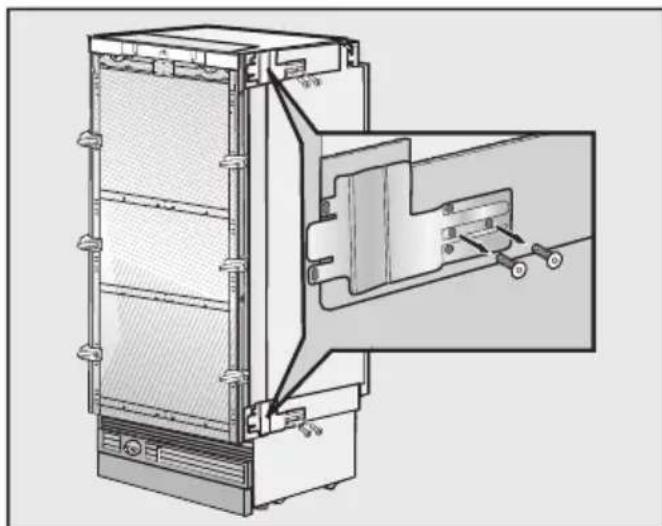

Aparafuse as metades de dobradiça em anexo aos aparelhos de frio.

Aparafuse as linguetas de fixação aos aparelhos de frio. Controle mais uma vez a posição dos aparelhos de frio.

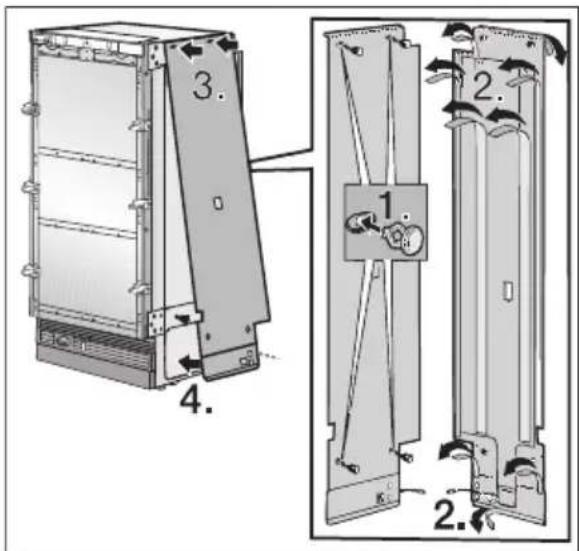

Montar o aquecimento da parede lateral

O aquecimento da parede lateral (visto de frente) tem de ser fixo no lado direito do aparelho de frio à esquerda.

Insira os pinos nos orifícios previstos para tal no aquecimento da parede lateral 1.). Retire as tiras de proteção da fita autocolante 2.). Mantenha o aquecimento da parede lateral em baixo afastado do aparelho de frio e insira os pinos em cima nos orifícios 3.). Pressione o aquecimento da parede lateral, de cima para baixo para o aparelho de frio e insira os pinos em baixo nos orifícios 4.).

pt - Fixação de uma combinação side-by-side

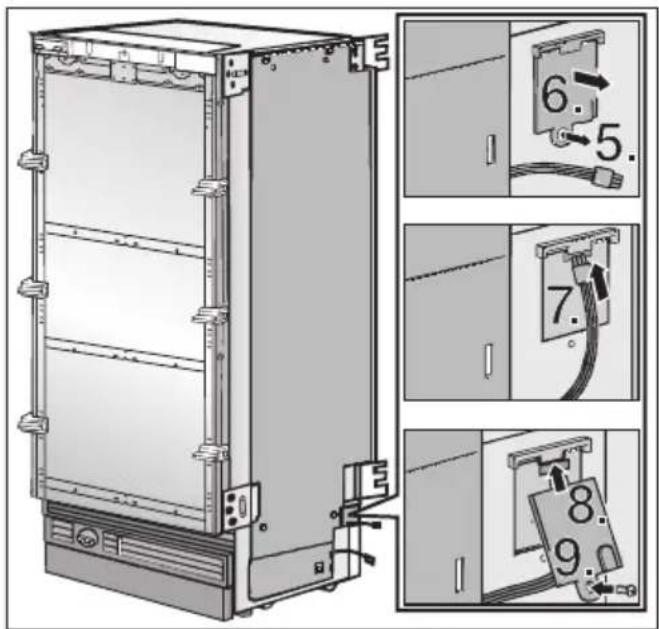

Solte o parafuso na cobertura da ficha 5.). Remova a cobertura da ficha 6.). Ligue o cabo 7.). Volte a colocar a cobertura da ficha 8.). Aperte o parafuso na cobertura da ficha 9.).

Solte um pouco os parafusos na parte traseira do aparelho de frio (10.). Deslize a cobertura do cabo em anexo para a ranhura do aquecimento da parede lateral.

Suspenda a cobertura do cabo nos parafusos na parte traseira do aparelho de frio (11.). Aperte os parafusos (12.).

Ligar os aparelhos de frio

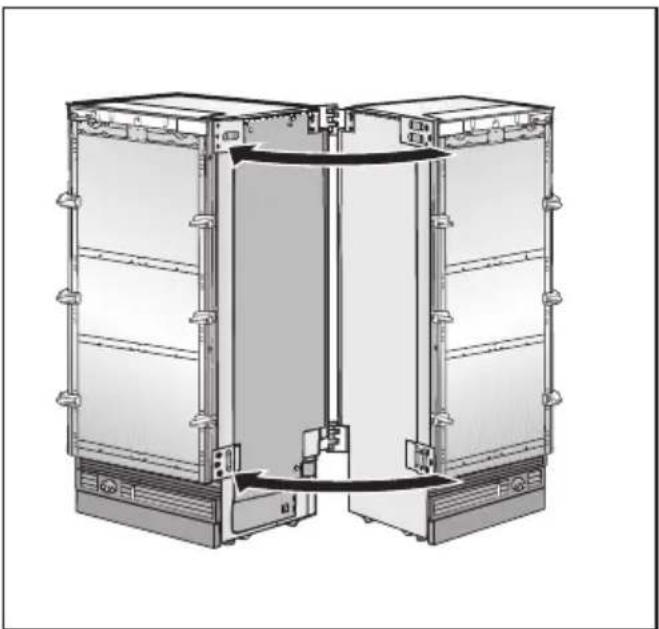

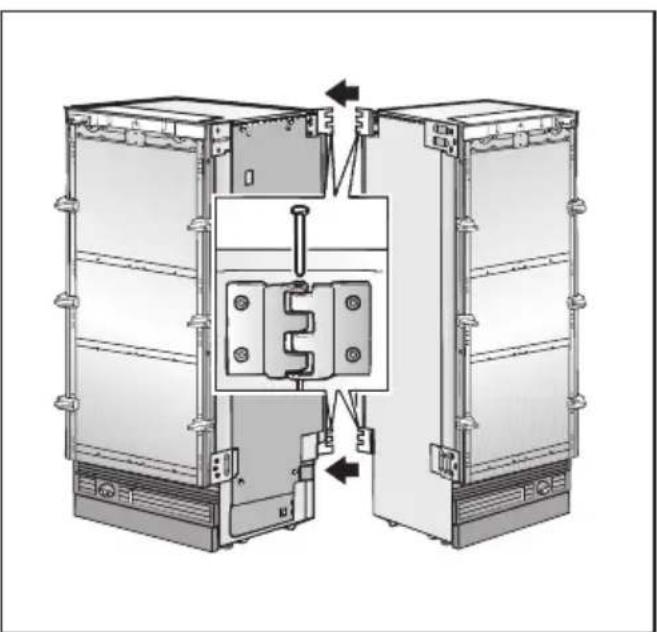

Deslize os aparelhos de frio até as metades da dobradiça encaixarem uma na outra.

Coloque os pinos a partir de cima nas metades da dobradiça.

pt - Fixação de uma combinação side-by-side

Pressione os aparelhos de frio à frente para que fiquem o mais próximos possível uns dos outros.

Aproxime adicionalmente também os aparelhos de frio à frente com uma chave para tubos.

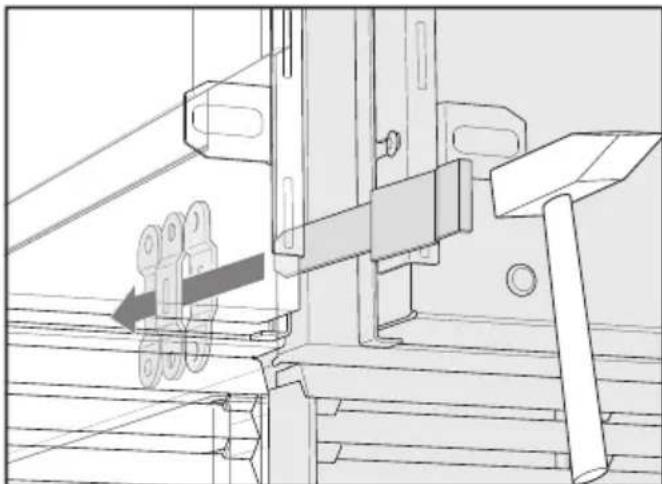

• Dos grampos metálicos, deslize o mais comprido a partir da frente para a lingueta de fixação inferior. Se necessário, utilize um martelo.

Utilize os parafusos soltos anteriormente para a fixação do ângulo de proteção contra inclinação fornecido em anexo.

Encontra também os ângulos de proteção contra inclinação no conjunto de montagem para a montagem dos aparelhos de frio.

pt - Fixação de uma combinação side-by-side

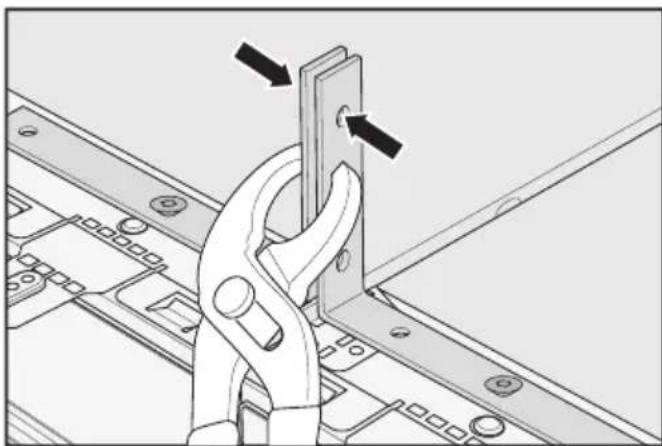

Pressione adicionalmente antes os ângulos de proteção contra inclinação com a chave para tubos.

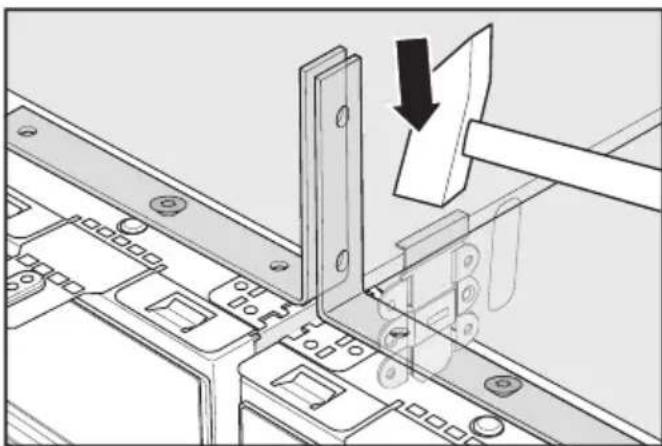

• Depois, coloque o mais curto a partir de cima nas linguetas de fixação. Se necessário, utilize para isso um martelo.

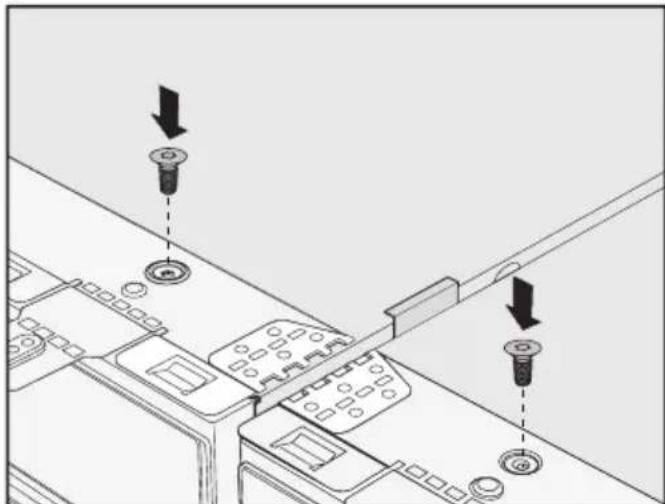

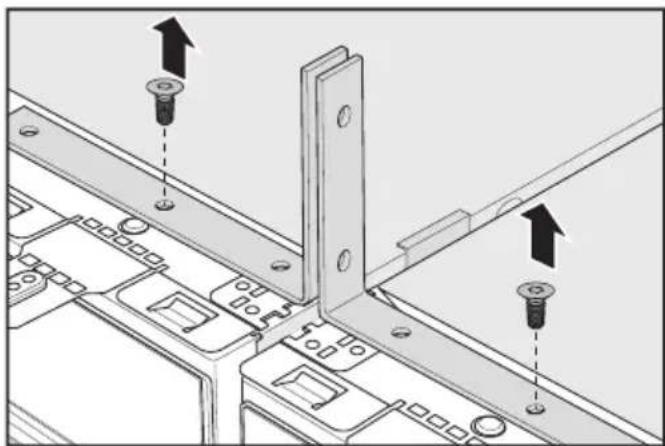

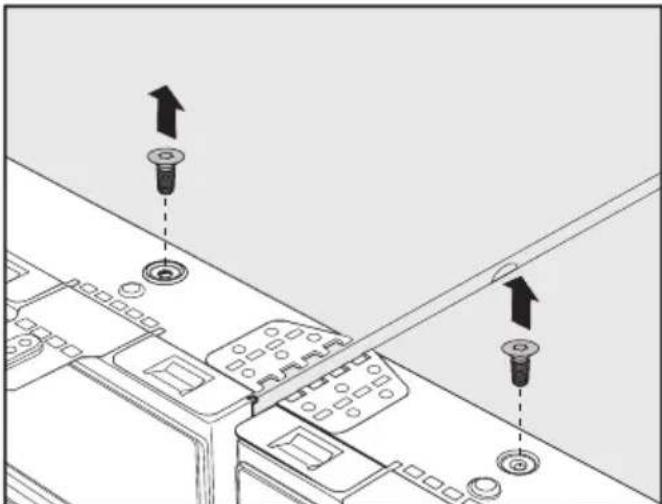

Solte agora novamente os parafusos da parte superior do aparelho e desmonte os ângulos de proteção contra inclinação.

Irá necessitar de seguida do ângulo de proteção contra inclinação para a fixação dos nichos de montagem.

• De seguida, volte a apertar os parafusos nos lados superiores do aparelho.

Dica: Prossiga agora com a montagem dos aparelhos de frio. Para isso, tenha em atenção as instruções de utilização e montagem dos respetivos aparelhos de frio.

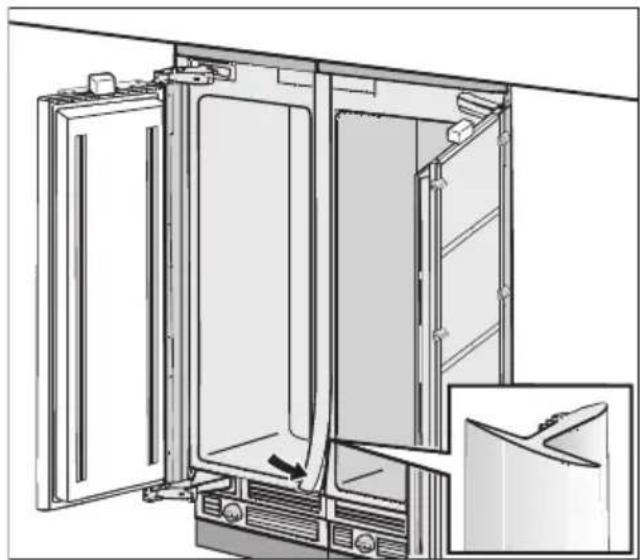

Coloque a barra de cobertura na fenda entre os aparelhos de frio; a montagem da combinação Side-by-side deverá estar concluída nesta altura.
