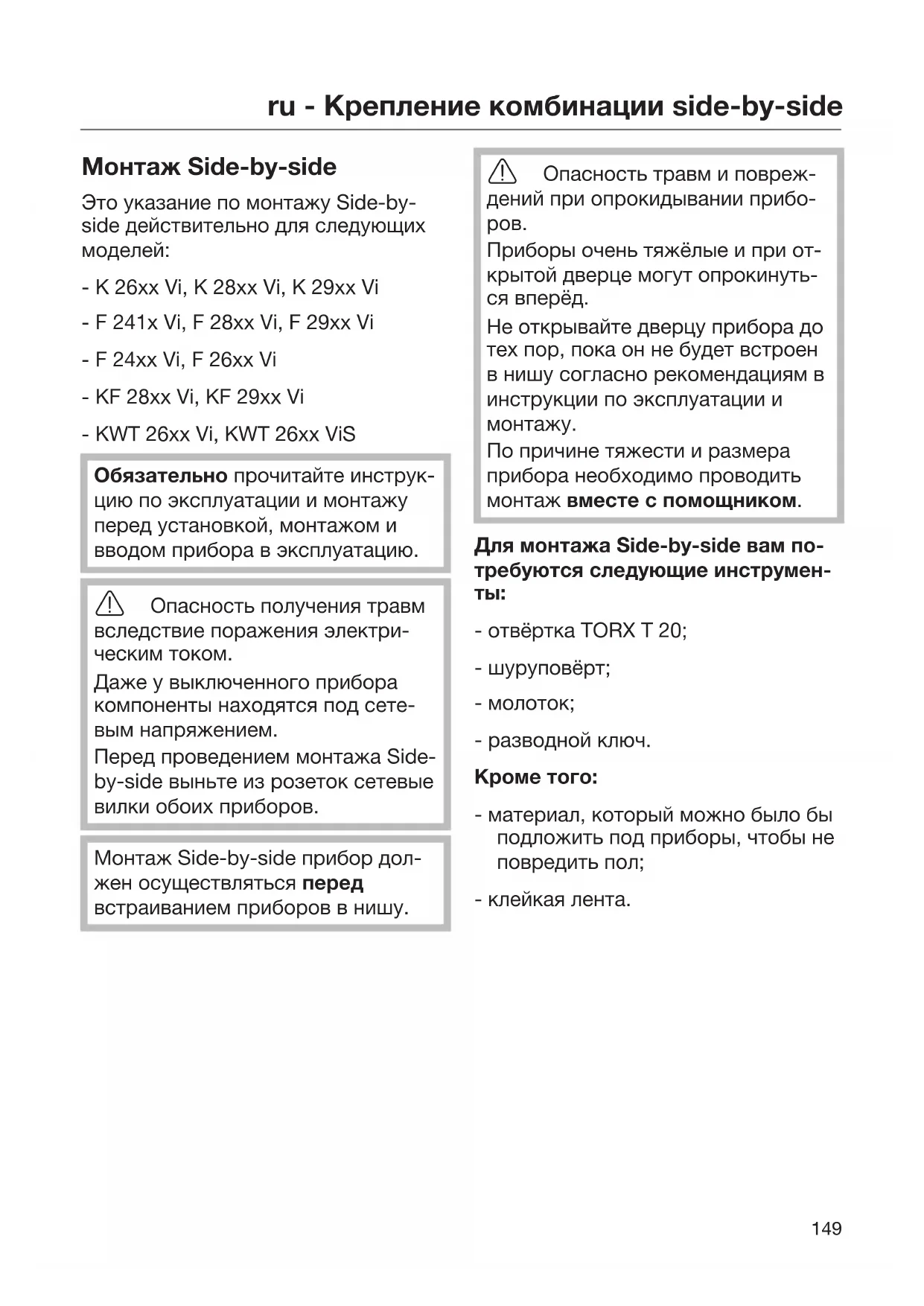

Монтаж Side-by-side Это указание по монтажу Side-by- side действительно для следующих

- K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Обязательно прочитайте инструк- цию по эксплуатации и монтажу перед установкой, монтажом и вводом прибора в эксплуатацию. Опасность получения травм вследствие поражения электри- ческим током. Даже у выключенного прибора компоненты находятся под сете- вым напряжением. Перед проведением монтажа Side- by-side выньте из розеток сетевые вилки обоих приборов. Монтаж Side-by-side прибор дол- жен осуществляться перед встраиванием приборов в нишу. Опасность травм и повреж- дений при опрокидывании прибо-

Приборы очень тяжёлые и при от- крытой дверце могут опрокинуть-

Не открывайте дверцу прибора до тех пор, пока он не будет встроен в нишу согласно рекомендациям в инструкции по эксплуатации и

По причине тяжести и размера прибора необходимо проводить монтаж вместе с помощником. Для монтажа Side-by-side вам по- требуются следующие инструмен-

- отвёртка TORX T 20; - шуруповёрт;

- разводной ключ. Кроме того: - материал, который можно было бы подложить под приборы, чтобы не повредить пол; - клейкая лента.ru - Крепление комбинации side-by-side

. . . с промежуточной стенкой Стенка а между установленными ря- дом друг с другом приборами должна быть толщиной не менее 16 мм. Если дверные упоры приборов располагаются рядом друг с дру- гом, вы должны обратить внима- ние на толщину мебельных фронтов и дверных ручек, чтобы при одновременном открывании дверцы приборов не сталкивались друг с другом и не повреждали друг друга.

В случае если промежуточная стенка а не более 160 мм, вам потребуется установить нагревательный мат бо- ковых стенок из монтажного комплекта Side-by-side, чтобы избе- жать образования конденсата и, со- ответственно, повреждений прибора (см. раздел «Монтаж нагревательно- го мата боковых стенок»). Нагревательный мат должен мон- тироваться (вид спереди) на правой стенке прибора, стоящего слева. При планировании ниш для встраивания обратите внимание на то, что ниша для встраивания, куда монтируется прибор с нагрева- тельным матом , должна быть на 3–5 мм шире. Подключение нагревательного мата боковых стенок ведёт к повышению расхода электроэнергии.ru - Крепление комбинации side-by-side

В заключение каждый прибор кре- пится с помощью входящих в комплект поставки материалов для монтажа в нише для встраивания (для этого следуйте указаниям в со- ответствующих инструкциях по эксп- луатации и монтажу). . . . без промежуточной стенки Если между приборами, расположен- ными рядом, нет промежуточной стенки, то приборы могут быть при- креплены друг к другу с помощью монтажного комплекта Side-by-side. Кроме того, необходимо установить нагревательный мат, чтобы избежать образования конденсата и, соответ- ственно, повреждений прибора (см. начиная с раздела «Подготовка при-

Дверные упоры приборов не должны располагаться рядом друг с другом, чтобы при одновремен- ном открывании дверцы приборов не сталкивались друг с другом и не повреждали друг друга. Подключение нагревательного мата боковых стенок ведёт к повышению расхода электроэнергии. Подготовка приборов Поставьте приборы в желаемое по- ложение на небольшом расстоянии друг от друга. Не удаляйте проставки на внутрен- них сторонах приборов. Удалите уголки со стороны ручек обоих приборов.ru - Крепление комбинации side-by-side

Прикрутите входящие в комплект половины шарниров на оба прибо-

Прикрутите крепёжные пластины на оба прибора. Ещё раз проверьте положение обоих приборов. Монтаж нагревательного ма- та боковых стенок Нагревательный мат боковых стенок должен монтироваться (вид спереди) на правой стенке прибора, стоящего

Вставьте штифты в предусмотрен- ные для этого отверстия в нагрева- тельном мате боковых стенок 1.). Снимите защитные полоски клей- кой ленты 2.). Удерживайте нагревательный мат боковых стенок в нижней части прибора и вставьте штифты в от- верстия наверху 3.). Прижмите нагревательный мат бо- ковых стенок сверху вниз к прибо- ру и вставьте штифты в отверстия внизу 4.).ru - Крепление комбинации side-by-side

Ослабьте винт на крышке штекера 5.). Снимите крышку штекера 6.). Подсоедините кабель к 7.). Снова наденьте крышку штекера на 8.). Прикрутите винт на крышке ште- кера 9.).

Немного ослабьте винты на обрат- ной стороне прибора 10.). Вставьте входящую в комплект за- щиту кабеля в паз нагревательного мата боковых стенок. Повесьте защиту кабеля на винтах на обратной стороне прибора 11.). Туго затяните винты 12.). Соединение приборов друг с

Сдвиньте приборы задними стен- ками друг к другу, пока половины шарниров не вставятся друг в дру-

Вставьте штифты в половинки шар- ниров сверху.ru - Крепление комбинации side-by-side

Сдвиньте приборы передними сто- ронами как можно ближе друг к

Кроме того, сдвиньте оба прибора друг к другу с помощью клещей. Вставьте более длинную из входя- щих в комплект металлических скоб спереди в нижнюю крепёж- ную пластину. В случае необходи- мости используйте молоток. Выверните оба винта из верхней части прибора. Используйте ранее вывернутые винты для крепления входящих в комплект крепёжных уголков от опрокидывания. Оба крепёжных уголка от опроки- дывания вы найдёте в комплекте принадлежностей для монтажа при- боров.ru - Крепление комбинации side-by-side

Дополнительно прижмите оба крепёжных уголка от опрокидыва- ния друг к другу с помощью кле-

Установите более короткую из вхо- дящих в комплект металлических скоб сверху в крепёжную пластину. В случае необходимости исполь- зуйте молоток. Выверните винты с верхней части прибора и установите оба крепёж- ных уголка от опрокидывания. Крепёжные уголки от опрокидыва- ния потребуются вам для крепления ниши для встраивания. Снова вкрутите винты в верхнюю часть прибора. Совет: Продолжите монтаж прибо- ров. При этом учитывайте указания в инструкции по эксплуатации и мон- тажу обоих приборов.ru - Крепление комбинации side-by-side

Вставьте защитную планку в про- резь между приборами, к этому времени встраивание комбинации Side-by-side должно быть полнос- тью завершено.sk - Upevnenie side-by-side kombinácie
