РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WTS 610 MIELE

① Цоколь
② Выдвижной ящик (макс. количество загрузки 15 кг)
③ Соединительные элементы
④ Клейкие полоски для задней стенки цоколя
⑤ Винты со сферо-цилиндрической головкой СЕМ 4 x 10
⑥ Распорные втулки
⑦ Резьбовые штифты М 10 x 40 мм
⑧ Задняя стенка для цоколя
⑨ Монтажный комплект для крепления к полу
⑩ Рожковый гаечный ключ Miele

Установка стиральной маши- ны

Цоколь подходит только для стиральных и сушильных машин Miele.

⚠️ Опасность несчастного случая из-за опрокидывания стиральной машины.

Стиральная машина, не привинченная к цоколю, может опрокинуться.

Прочно приверните стиральную машину к цоколю.

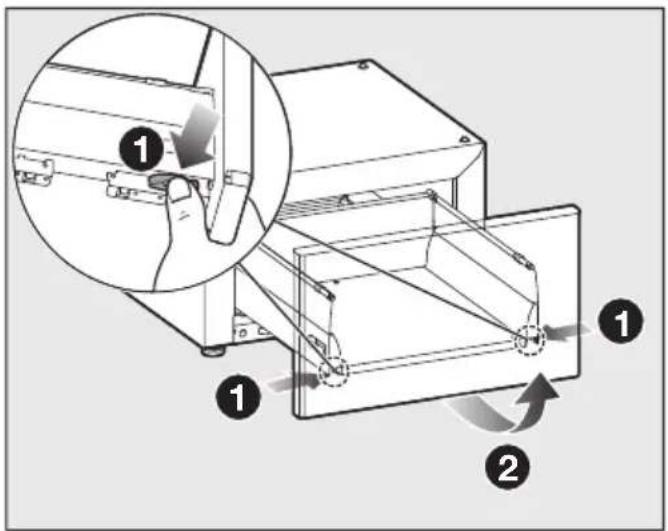

Извлечение выдвижного ящика

■ Нажмите на выдвижной ящик.

■ Полностью вытяните выдвижной ящик наружу.

1 Нажмите на защёлки сбоку.
2 Слегка приподнимите выдвижной ящик и извлеките его.
■ Задвиньте выдвижные направляющие обратно в цоколь.

Использование соединительных элементов

Если 2 цоколя установлены рядом друг с другом, то они должны быть соединены между собой.

Присоединение осуществляется с помощью прилагаемых соединительных элементов.

Установка соединительных элементов зависит от навески дверцы стиральной машины.

Совет: Закрепите соединительные элементы также при отсутствии второго цоколя. Таким образом, вы избежите трудоёмкого дооснащения в будущем и, кроме того, соединительные элементы будут надёжно сохранены.

Навеска дверцы слева

Навеска дверцы справа

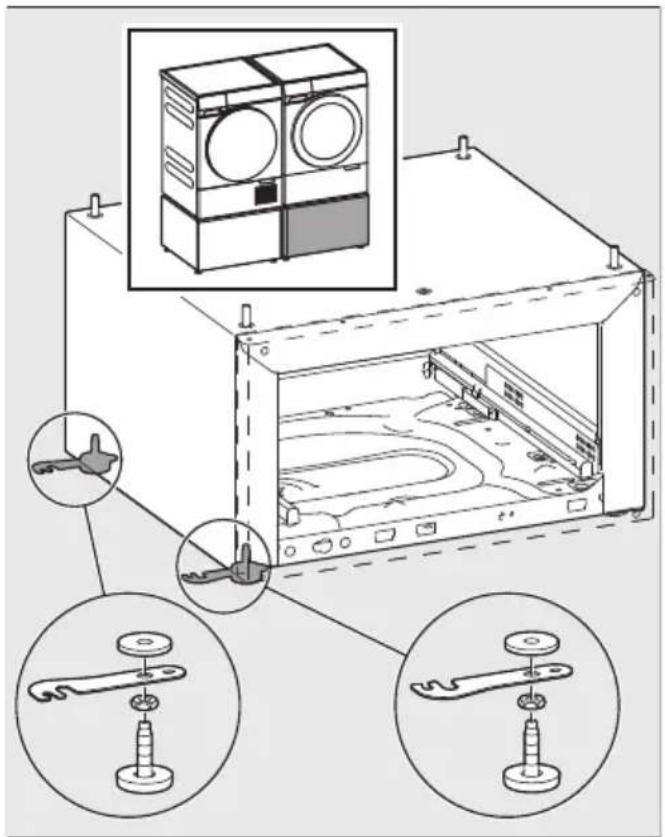

Установка соединительных элементов

Соединительные элементы устанавливаются рядом с ножками цоколя.

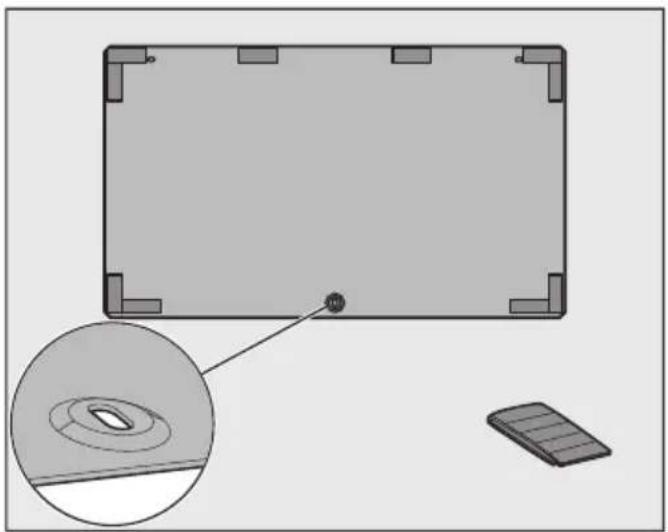

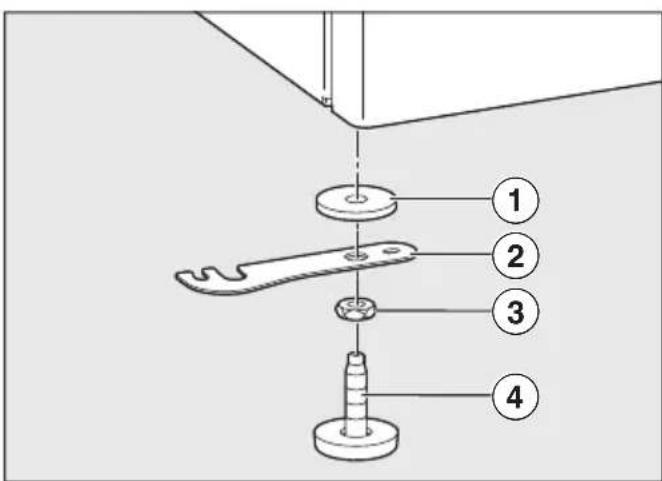

Демонтаж ножек цоколя

Чтобы установить соединительные элементы, необходимо снять ножки цоколя.

■ Отверните контграйку ② между подкладной шайбой ① и ножкой ③ с помощью рожкового гаечного ключа по часовой стрелке.
■ Повторите этот шаг для всех 4 но- жек.
■ Полностью отверните 2 правые или левые ножки.

Установка соединительных элементов

■ Установите соединительные элементы вместе со снятыми ножками.

Соблюдайте следующую последовательность, если смотреть со стороны цоколя:

1. Подкладная шайба
2. Соединительный элемент
3. Контргайка
4. Ножка

■ Прикрутите ножки цоколя на место, но не затягивайте контграйку.

Подготовка задней стенки цоколя

■ Приклейте уплотнительные полоски из сопутствующего пакета к внутренней стороне задней стенки, как показано на рисунке.

Подготовка стиральной машины

Необходимо принять следующие меры:

1. Установите устройство защиты при транспортировке (если оно было снято).
2. Слейте воду (если стиральная ма- шина использовалась).
3. Извлеките отсек для средств для стирки.
4. Извлеките картриджи для средств для стирки (если таковые имеются и установлены).

Присоединение стиральной маши- ны к цоколю

⚠️ Повреждение стиральной ма- шины и пола.

Несоблюдение инструкций по подготовке к работе может привести к повреждению стиральной машины и пола.

Следуйте инструкциям по подготовке стиральной машины.

Положите стиральную машину набок

Для выполнения этого шага необходимы два человека.

■ Подложите мягкий материал (например, одеяло).
■ Медленно уложите стиральную машину на бок.

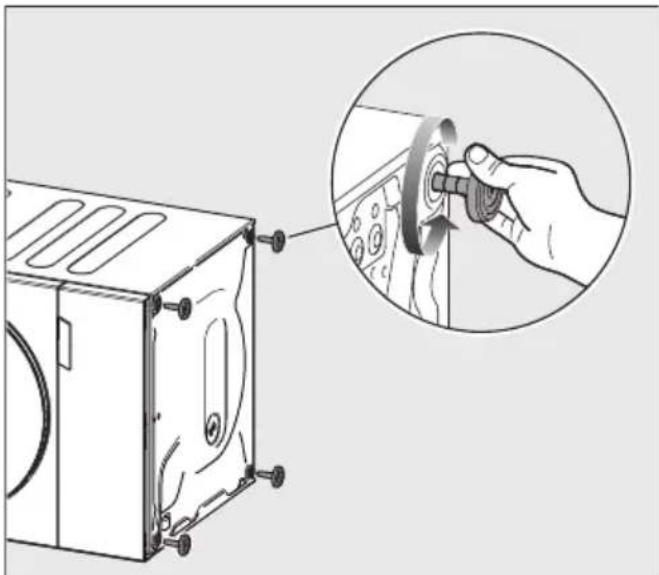

Снятие ножек стиральной машины

■ Отверните контграйки по часовой стрелке с помощью рожкового гаечного ключа.
■ Полностью выверните ножку и снимите её.
■ Повторите этот процесс для всех 4 ножек.

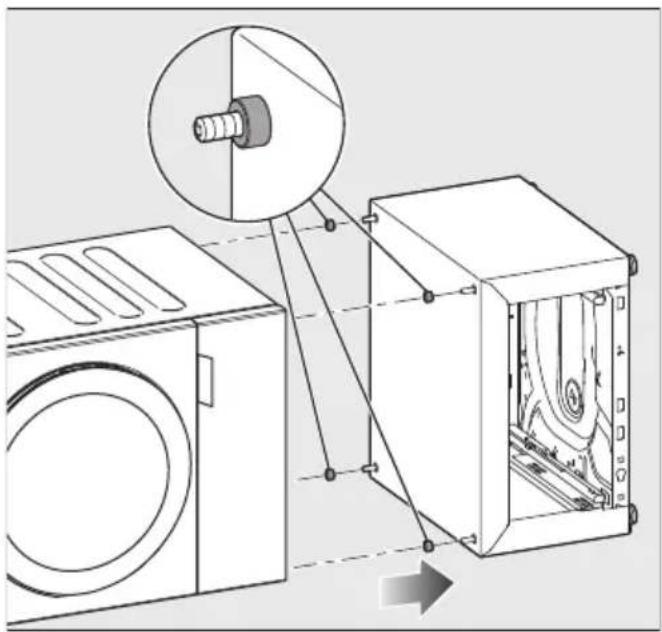

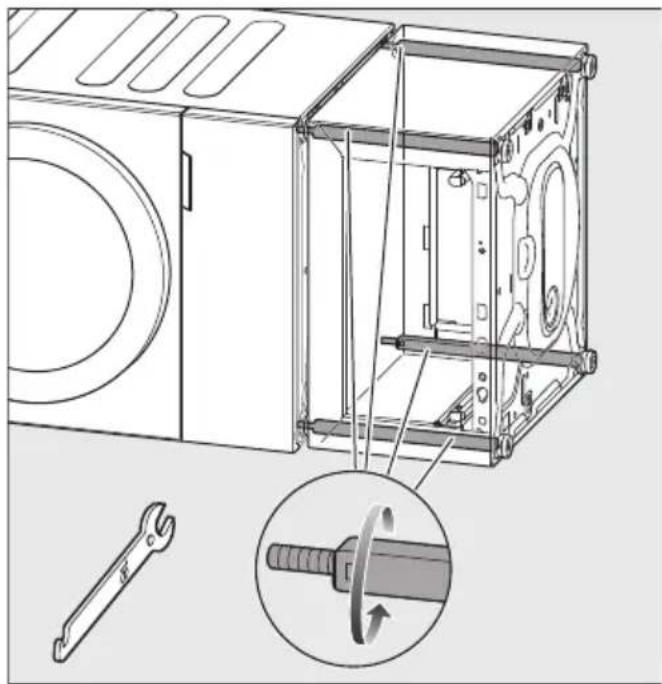

Привинчивание цоколя к стиральной машине

■ Установите распорные втулки на резьбовые штифты.
Сдвиньте цоколь и стиральную машину вместе. Резьбовые штифты необходимо вставить в отверстия от снятых ножек стиральной машины.

■ Поочерёдно и равномерно затяните все 4 болта с резьбой во внутренней части цоколя с помощью рожкового гаечного ключа.

Цоколь прочно привёрнут к стиральной машине.

Выравнивание комбинации из стиральной машины и цоколя

Для выполнения этого шага необходимы два человека.

■ Осторожно выровняйте комбина- цию.

Крепление задней стенки к цоколю

■ Приверните подготовленную пластину к задней части цоколя с помощью прилагаемых винтов со сферо-цилиндрической головкой.

Установка выдвижного ящика

■ Прижмите обе направляющие. Направляющие немного выдвинутся.
■ Полностью выдвиньте направляющие.
■ Установите выдвижной ящик на направляющие.
■ Вставьте выдвижной ящик в цоколь. Выдвижной ящик фиксируется со щелчком.

Совет: Проверьте правильность фиксации выдвижного ящика, снова открыв и закрыв его.

Обратитесь к разделу «Выравнивание выдвижного ящика».

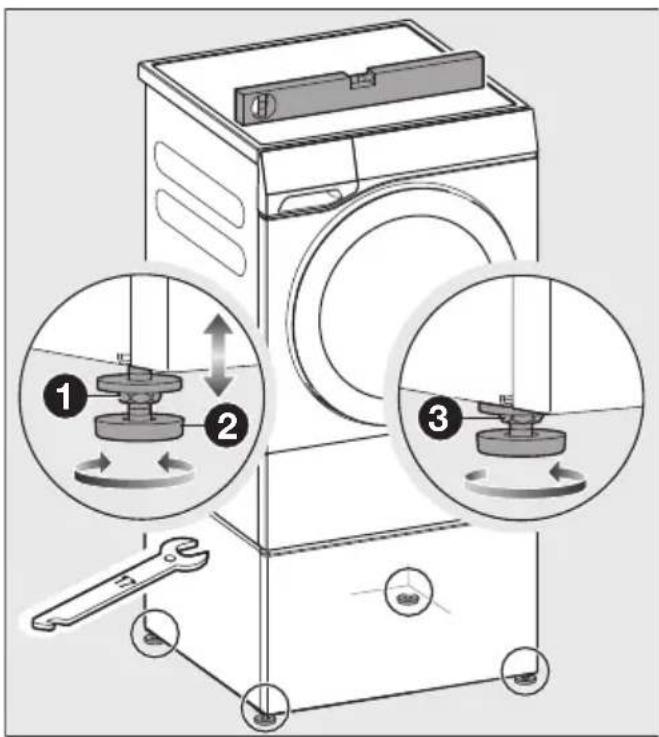

Выравнивание и закрепление ножек цоколя

При автономной установке комбинация стиральной машины и цоколя крепится к полу с помощью на-тяжных планок.

Соблюдайте указания раздела «Использование натяжных планок».

Для обеспечения безупречной работы цоколь должен стоять вертикально и равномерно на четырёх ножках. Ненадлежащая установка является причиной повышенного расхода воды и электроэнергии.

■ Проверьте положение машины с помощью ватерпаса.
- Чтобы добиться вертикального положения, открытите ножку(и).

1 Отверните контграйки ножек по часовой стрелке с помощью рожкового гаечного ключа.
2 Выверните контграйку вместе с ножками.

3 Удерживайте ножки сантехническими клещами. Приверните контргайку рожковым гаечным ключом обратно к корпусу цоколя.

Совет: Если соединительные элементы не нужны, сложите их.

Монтаж сушильной машины

Цоколь подходит только для стиральных и сушильных машин Miele.

Опасность опрокидывания.

Незакреплённый цоколь может сдвинуться или опрокинуться вместе с сушильной машиной.

Закрепите цоколь с помощью при- лагаемых натяжных планок.

Подготовка цоколя к монтажу

Извлечение выдвижного ящика

■ Нажмите на выдвижной ящик.
■ Полностью вытяните выдвижной ящик наружу.

1 Нажмите на защёлки сбоку.
2 Слегка приподнимите выдвижной ящик и извлеките его.
■ Задвиньте выдвижные направляющие обратно в цоколь.

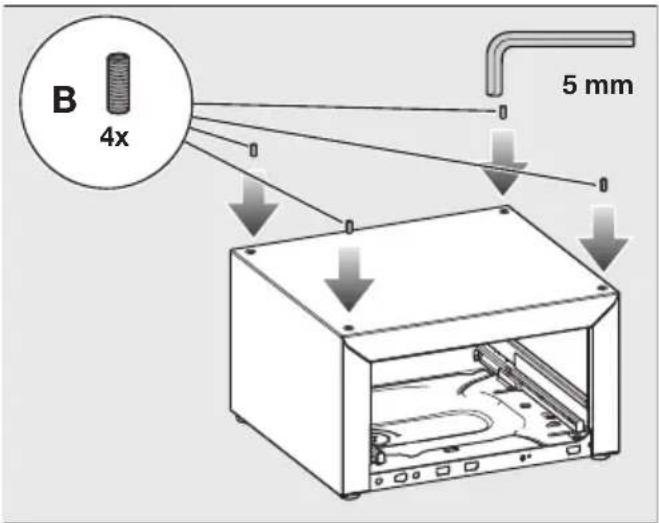

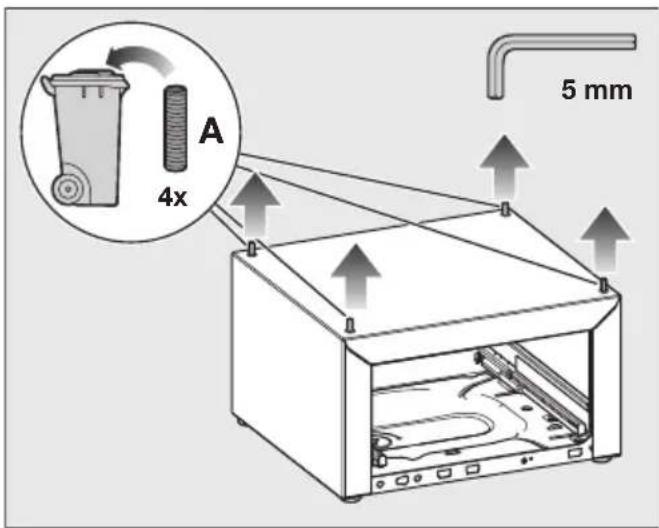

Замена резьбовых штифтов

Резьбовые штифты, прикреплённые к основанию, необходимо заменить на более короткие резьбовые штифты из комплекта поставки.

Отверните резьбовые штифты А с помощью ключа-шестигранника, удерживая болты с резьбой в цоколе с помощью сантехнических клещей.

Снятые длинные резьбовые штифты А не требуются для установки сушильной машины, их можно утилизировать.

■ Вверните короткие резьбовые штифты В в цоколь до упора.

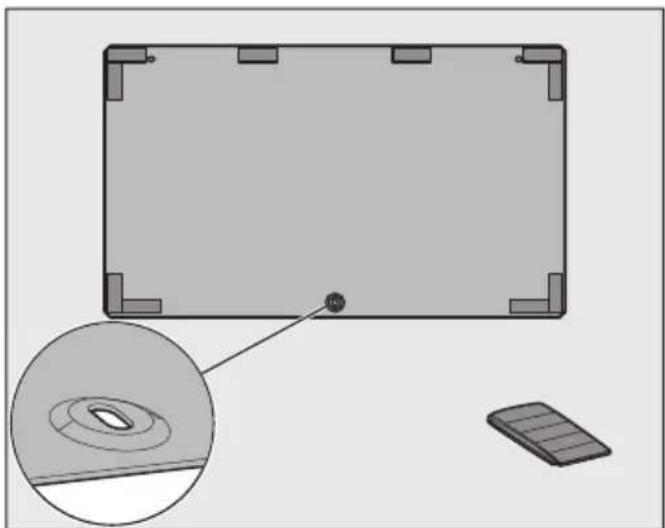

Подготовка задней стенки цоколя

■ Приклейте уплотнительные полоски из сопутствующего пакета к внутренней стороне задней стенки, как показано на рисунке.

Установка выдвижного ящика

■ Прижмите обе направляющие.
Направляющие немного выдвинутся.
■ Полностью выдвиньте направляющие.
■ Установите выдвижной ящик на направляющие.
■ Вставьте выдвижной ящик в цоколь.

Выдвижной ящик фиксируется со щелчком.

Совет: Проверьте правильность фиксации выдвижного ящика, снова открыв и закрыв его.

Обратитесь к разделу «Выравнивание выдвижного ящика».

Подготовка сушильной машины

1. Опорожните контейнер для конденсата

■ Опорожните контейнер для конденсата, как описано в инструкции по эксплуатации сушильной машины.

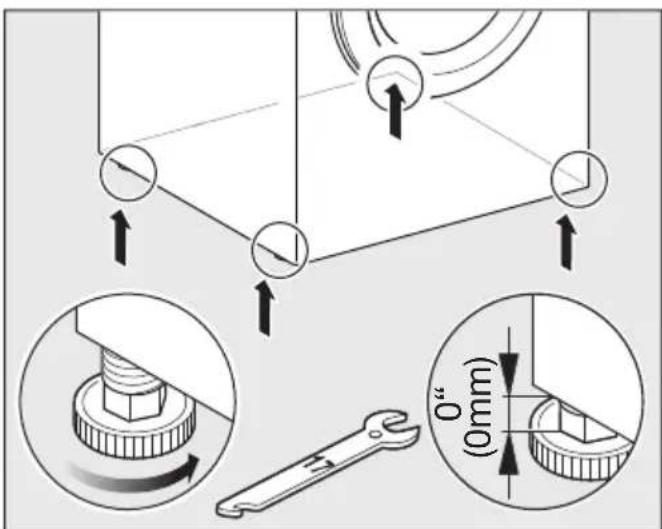

2. Приверните ножки сушильной машины

■ Полностью приверните 4 ножки су- шильной машины.

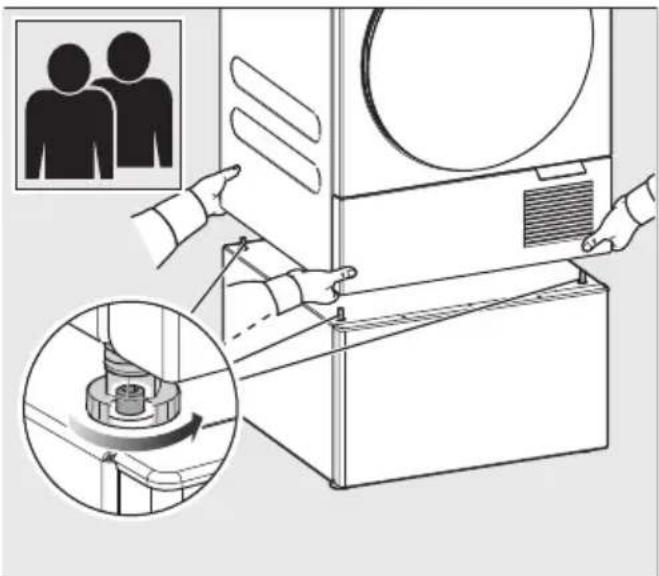

Подъём сушильной машины на цо- коль

Для выполнения этого шага необходимы два человека.

Опасность защемления паль-

Возможно защемление пальцев, если они попадут между корпусом сушильной машины и резьбовыми штифтами.

Не поднимайте сушильную машину за углы.

■ Поднимите сушильную машину на цоколь.
■ Установите отверстия ножек су- шильной машины на резьбовые штифты.

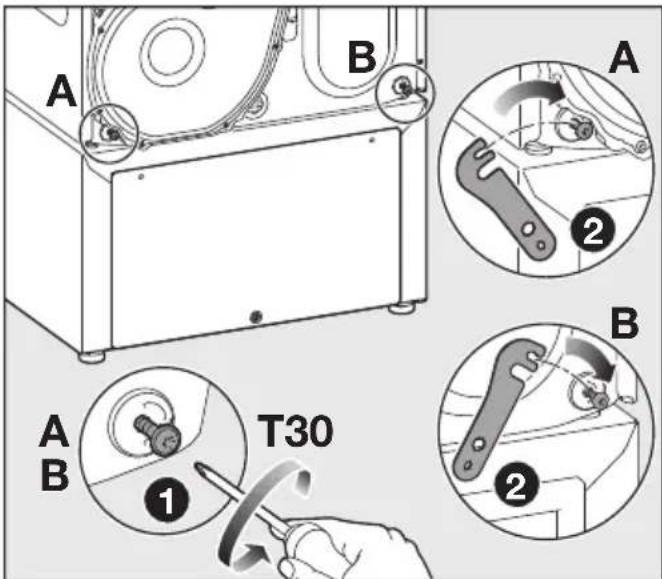

Подключение сушильной машины к задней панели цоколя

■ Приверните заднюю стенку цоколя снизу к цоколю вручную с помощью одного из прилагаемых винтов со сферо-цилиндрической головкой.

1 Ослабьте два нижних винта А и В на задней стенке сушильной машины (не выворачивайте).

2 Подвесьте соединительные элементы на ослабленные винты.

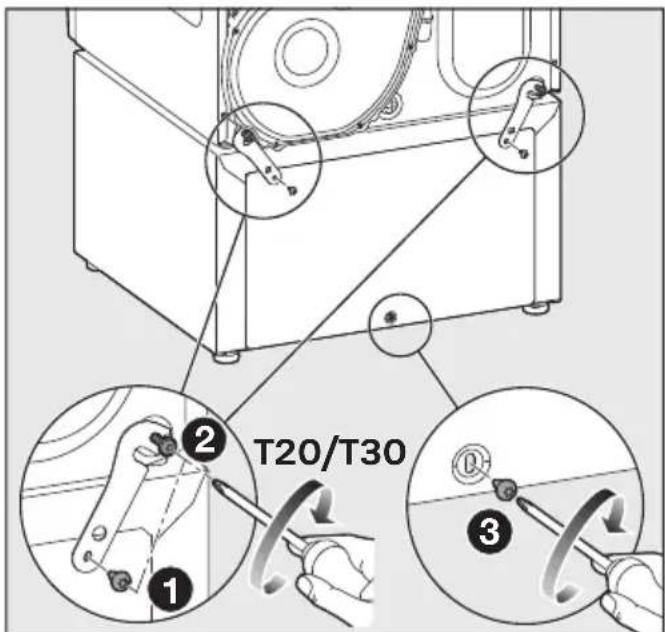

1 Приверните соединительные элементы и заднюю стенку к цоколю с помощью винтов со сферо-цилиндрической головкой, входящих в комплект.

2 Снова затяните винты на сушильной машине.

Затяните нижний винт со сферо- цилиндрической головкой на зад- ней стенке.

Выравнивание и закрепление ножек цоколя

При автономной установке сушильная машина крепится к полу с помощью натяжных планок.

Соблюдайте указания раздела «Использование натяжных планок».

Цоколь с сушильной машиной должен стоять вертикально и ровно на четырёх ножках, чтобы можно было гарантировать её безупречную работу.

■ Проверьте с помощью ватерпаса положение сушильной машины по вертикали.
- Чтобы добиться вертикального положения, открытите ножку(и).

1 Отверните контграйки ножек по часовой стрелке с помощью рожкового гаечного ключа.
2 Выверните контграйку вместе с ножками.

3 Удерживайте ножки сантехническими клещами. Приверните контгайку рожковым гаечным ключом обратно к корпусу цоколя.

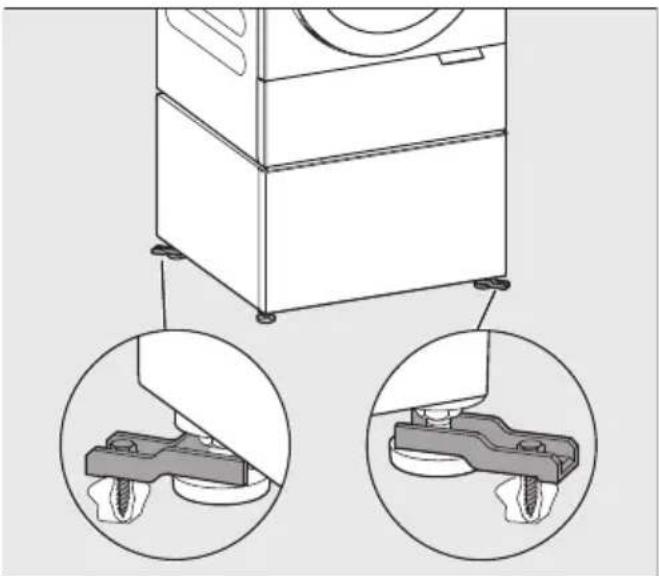

Использование натяжных планок

Крепление цоколя к полу с помощью натяжных планок

Опасность опрокидывания.

Незакреплённый цоколь может сдвинуться или опрокинуться вместе со стиральной или сушильной машиной.

Закрепите цоколь с помощью при- лагаемых натяжных планок.

Закрепите ножки цоколя с помощью прилагаемых натяжных планок по диагонали, например переднюю правую и заднюю левую ножки.

Это обеспечит наилучшую защиту от перемещения или опрокидывания.

Совет: Наиболее эффективное крепление достигается в том случае, когда натяжные планки закреплены чуть выступающими наружу. Соблюдайте указания по монтажу натяжных планок.

Выравнивание выдвижного ящика

Если передняя панель выдвижного ящика не совсем точно прилегает к сушильной или стиральной машине, её можно отрегулировать.

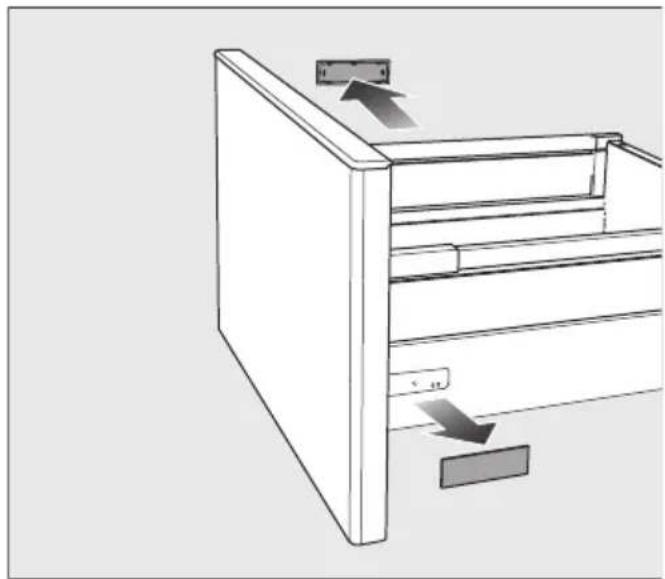

Снятие крышки

■ Откройте выдвижной ящик.
■ На обеих рамках выдвижных ящиков имеются крышки.

■ Снимите крышки вручную.

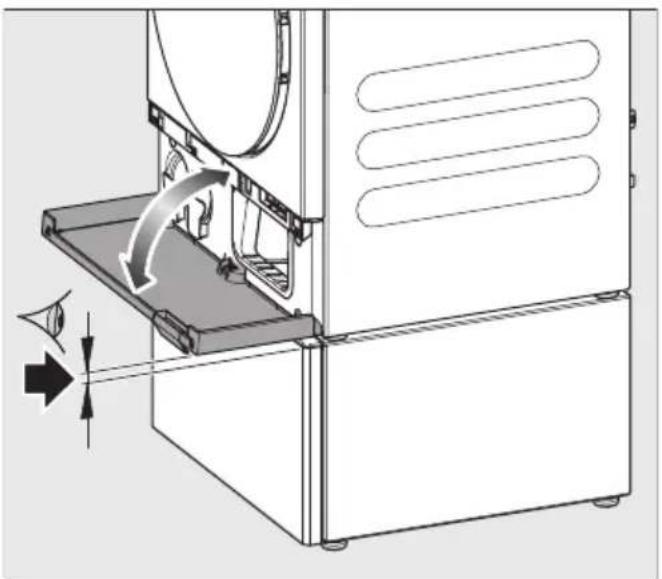

Выровняйте выдвижной ящик по вер- тикали

На обеих рамках выдвижного ящика находится колёсико для настройки высоты передней панели.

Убедитесь в том, что высота справа и слева одинаковая.

• Чтобы переместить выдвижной ящик вверх или вниз, вращайте колёсико.
  ■ Установите крышки на место.

Совет: Убедитесь в том, что крышку можно полностью открыть вниз.

Выравнивание выдвижного ящика по горизонтали

На правой раме также есть винт, с помощью которого можно перемещать панель по горизонтали вправо или влево.

- Чтобы переместить панель влево или вправо, поверните винт.

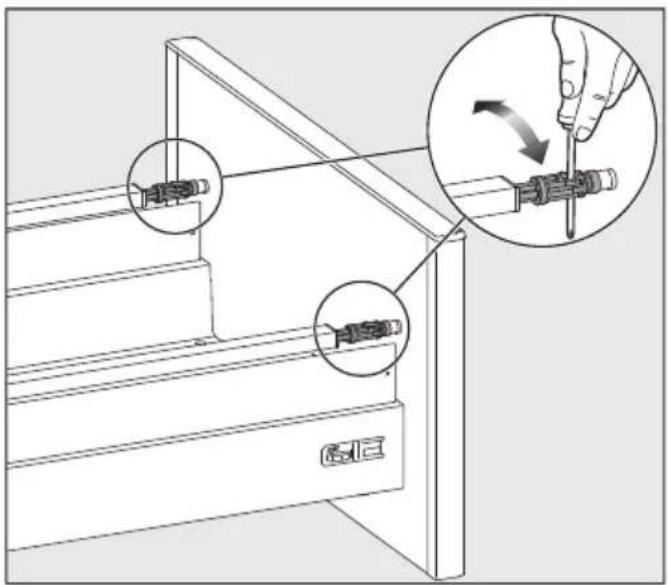

Регулировка наклона выдвижного ящика

■ Сдвиньте обе крышки назад.

- Чтобы отрегулировать наклон выдвижного ящика, с помощью отвёртки поверните обе направляющие штанги.

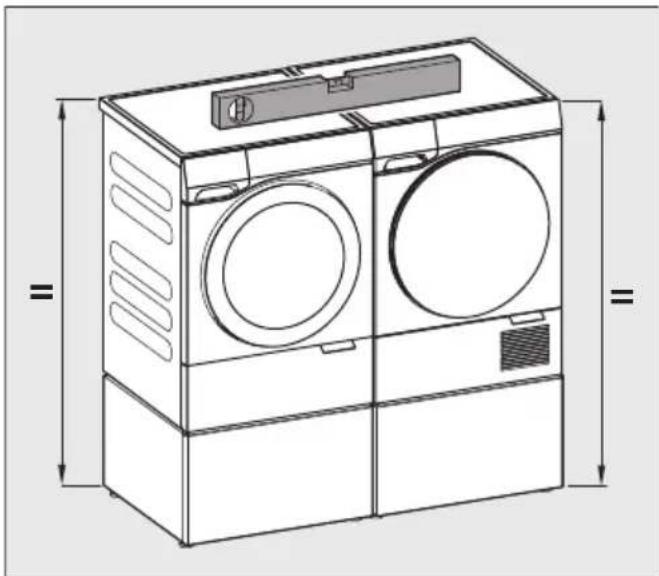

Комбинирование двух приборов

Если сушильная и стиральная машины установлены рядом друг с другом, цоколи должны быть соединены с помощью соединительных элементов на ножках цоколя стиральной машины. Если соединительные элементы расположены с правой стороны, сушильная машина должна находиться справа; если соединительные элементы расположены с левой стороны, сушильная машина должна находиться слева.

При установке обратите внимание на следующее:

• Цоколи должны быть одинаковой высоты.
• Цоколи должны находиться на одной линии.

Соединение цоколя

■ Ослабьте контграйки на ножках цоколя стиральной и сушильной машин.
Откиньте соединительные элементы на ножках цоколя стиральной машины.
■ Сдвиньте оба цоколя вместе.

■ Наложите соединительные элементы на ножки основания сушильной машины.
■ Убедитесь в том, что высота цоколей совпадает и что они правильно выровнены.
■ Компенсируйте разность в высоте с помощью ножек.
■ Зафиксируйте все ножки контргайками.
