WTS 610 - Mașină de spălat MIELE - Manual de utilizare gratuit

Marcă	Miele
Model	WTS 610
Tip produs	Mașină de spălat
Capacitate de spălare	8 kg
Dimensiuni (Î x L x A)	850 x 600 x 650 mm
Greutate netă	Aproximativ 90 kg
Alimentare electrică	230 V, 50 Hz
Clasă energetică	A+++
Viteză maximă de centrifugare	1400 rot/min
Nivel sonor (spălare/centrifugare)	52 dB / 72 dB
Programe de spălare	Bumbac, Sinteron, Lână, Delicat, Rapid, etc.
Funcții speciale	Pornire cu întârziere, Sfârșit programat, Siguranță copii, Sistem anti-scurgeri
Soclu inclus	Da, cu sertar de depozitare (sarcină max. 15 kg)
Întreținere	Curățare regulată a filtrului, a sertarului pentru detergent, a garniturii ușii
Piese de schimb disponibile	Garnitura ușii, filtru, curea, pompă
Garanție	2 ani (extensibilă)

Întrebări frecvente - WTS 610 MIELE

Cum se montează mașina de spălat pe soclu?

Așezați mașina de spălat pe o parte, scoateți picioarele, introduceți bucșele de distanțare în tijele filetate, glisați soclul și mașina de spălat împreună, apoi înșurubați diblurile filetate în interiorul soclului cu ajutorul cheii furcii furnizate.

Cum se scoate sertarul soclului?

Apăsați pe sertar, trageți-l complet afară, apoi apăsați pe cârligele de oprire laterale în timp ce ridicați ușor sertarul pentru a-l scoate. Apoi împingeți glisierele înapoi în soclu.

Cum se leagă două socluri unul lângă altul?

Utilizați piesele de racord furnizate. Demontați picioarele soclului mașinii de spălat, instalați racordurile respectând ordinea: șaibă, piesă de racord, contrapiuliță, picior. Apoi desfaceți piesele și glisați soclurile împreună.

Cum se aliniază sertarul soclului?

Scoateți capacele laterale, apoi utilizați roata de reglare pentru a ajusta înălțimea pe verticală (de asemenea, pe ambele părți). Pentru alinierea orizontală, rotiți șurubul de pe cadrul drept. Pentru înclinare, glisați capacele din spate și rotiți tijele cu o șurubelniță.

Cum se ancorează soclul de podea?

Utilizați urechile de strângere furnizate. Ancorați picioarele soclului în diagonală (de exemplu, piciorul drept față și piciorul stâng spate) fixând urechile de strângere ușor spre exterior pentru o mai bună stabilitate.

Cum se instalează peretele spate al soclului?

Lipiți benzile de etanșare pe fața interioară a peretelui spate, apoi înșurubați placa pregătită pe spatele soclului cu ajutorul șuruburilor cu cap rotund furnizate (T20).

Cum se nivelează soclul?

Utilizați o nivelă cu bulă de aer. Pentru corectare, deșurubați contrapiulița picioarelor în sensul acelor de ceas, deșurubați contrapiulița cu picioarele, mențineți picioarele pe loc cu un clește universal, apoi strângeți din nou contrapiulița de caroserie.

Care este sarcina maximă a sertarului?

Sertarul soclului poate suporta o sarcină maximă de 15 kg.

Pot folosi acest soclu pentru un uscător de rufe?

Da, soclul este potrivit și pentru uscătoarele de rufe Miele. Trebuie să înlocuiți șuruburile fără cap lungi cu cele mai scurte furnizate, să goliți rezervorul de apă de condens și să înșurubați complet picioarele uscătorului înainte de a-l ridica pe soclu.

Cum se înlocuiesc șuruburile fără cap pentru un uscător de rufe?

Deșurubați șuruburile fără cap lungi A cu ajutorul unei chei Allen, în timp ce mențineți diblurile filetate cu un clește de pompă de apă. Apoi înșurubați șuruburile fără cap scurte B până la opritor.

MANUAL DE UTILIZARE WTS 610 MIELE

Componente ale soclului

① Soclu ② Sertar (sarcină max. 15 kg) ③ Conectori ④ Bandă adezivă pentru peretele din spate ⑤ Șuruburi cu cap pană CEM 4 x 10 ⑥ Manșoane distanțiere ⑦ Șuruburi de fixare M 10 x 40 mm ⑧ Panou spate pentru soclu ⑨ Set pentru montare pe podea ⑩ Cheie Miele cu capăt deschis

Montarea mașinii de spălat

Socul este potrivit numai pentru mașinile de spălat și uscătoarele de rufe Miele.

⚠️ Pericol de accident din cauza răsturnării mașinii de spălat.

O mașină de spălat care nu este fixată cu șuruburi pe soclu se poate răsturna.

Înșurubați bine mașina de spălat pe soclu.

Îndepărtați sertarul

■ Apăsați contra sertarului. ■ Scoateți complet sertarul.

1 Apăsați pe cârligele de prindere din lateral. 2 Ridicați ușor sertarul și scoateți sertarul. ■ Introduceți sinele de extragere înapoi în soclu.

Utilizarea conectorilor

Dacă 2 socluri sunt instalate unul lângă celălalt, soclurile trebuie să fie conectate între ele.

Conexiunea se realizează cu ajutorul conectorilor incluși.

Instalarea pieselor de conectare depinde de opritorul ușii mașinii de spălat.

Sfat: Atașați piesele de conectare chiar dacă nu aveți un al 2-lea soclu. Acest lucru evită necesitatea unei modernizări costisitoare la o dată ulterioară, iar conectorii sunt depozitați în siguranță.

Balama ușă stânga

Instalarea conectorilor

Piesele de legătură sunt instalate la picioarele soclului.

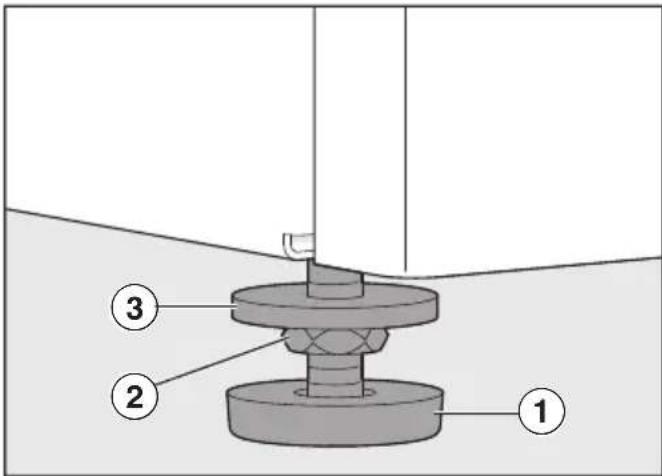

Demontarea picioarelor soclului

Pentru a monta conectorii, picioarele soclului trebuie îndepărtate.

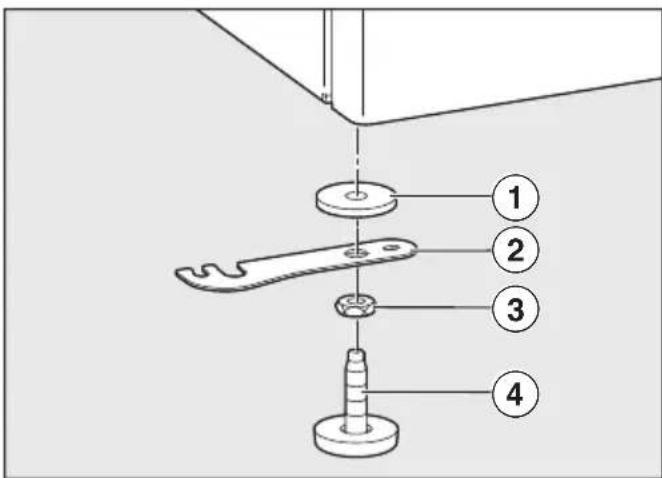

■ Deșurubați contrapiulița ② dintre șaiba ① și piciorul ③ în sensul acelor de ceasornic folosind o cheie. ■ Repetați acest pas la toate cele 4 picioare. ■ Deșurubați complet cele 2 picioare dreapta sau stânga.

Instalați conectorii

Înlocuiți piesele de conectare cu picioarele deșurubate.

Respectați următoarea secvență privit de jos:

1. Șaibă
2. Piesă de conectare
3. Contrapiuliță
4. Picior

Înșurubați la loc picioarele soclului, dar nu strângeți contrapiulița.

Pregătirea peretelui din spate al soclului

■ Lipiți benzile de etanșare din pachetul de accesorii pe partea interioară a panoului din spate, așa cum se arată în ilustrație.

Pregătirea mașinii de spălat

Trebuie luate următoarele măsuri:

1. Instalați încuietoarea de transport (dacă aceasta a fost deja îndepărtată).
2. Scurgeți apa (dacă a fost utilizată mașina de spălat).
3. Scoateți sertarul pentru detergent.
4. Scoateți cartușele de detergent (dacă sunt prezente și introduse).

Conectarea mașinii de spălat la soclu

⚠️ Daune la mașina de spălat și la podea.

Mașina de spălat și podeaua pot fi deteriorate dacă nu sunt respectate instrucțiunile pentru pregătirea mașinii de spălat.

Urmați instrucțiunile pentru pregătirea mașinii de spălat.

Așezați mașina de spălat pe o parte

Acest pas necesită 2 persoane.

■ Întindeți o suprafață plată, moale (de exemplu, o pătură). ■ Așezați încet mașina de spălat pe o parte.

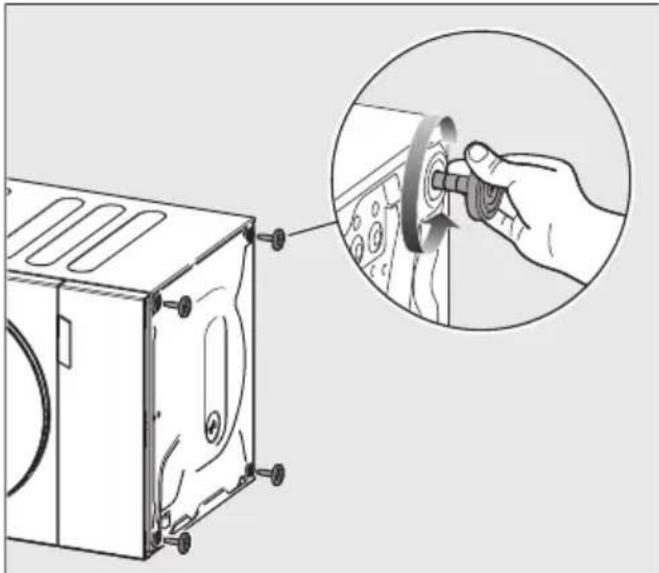

Îndepărtați picioarele mașinii de spălat

■ Deșurubați contrapiulița în sensul acelor de ceasornic folosind o cheie cu capăt deschis. ■ Întoarceți piciorul complet și scoateți-l. ■ Repetați procedeul la toate cele 4 picioare.

Înșurubați soclul la mașina de spălat

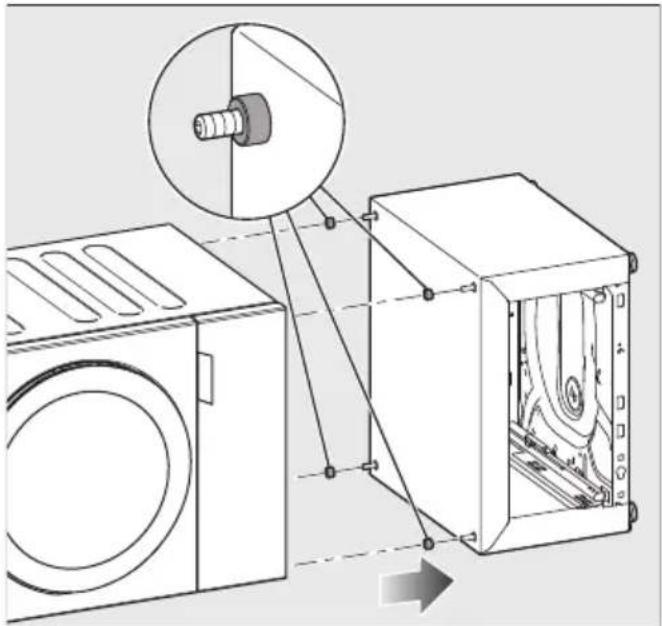

■ Montați manșoanele distanțiere pe stifturile filetate. Glisați soclul și mașina de spălat împreună. Șuruburile de fixare trebuie introduse în orificiile din picioarele îndepărtate ale mașinii de spălat.

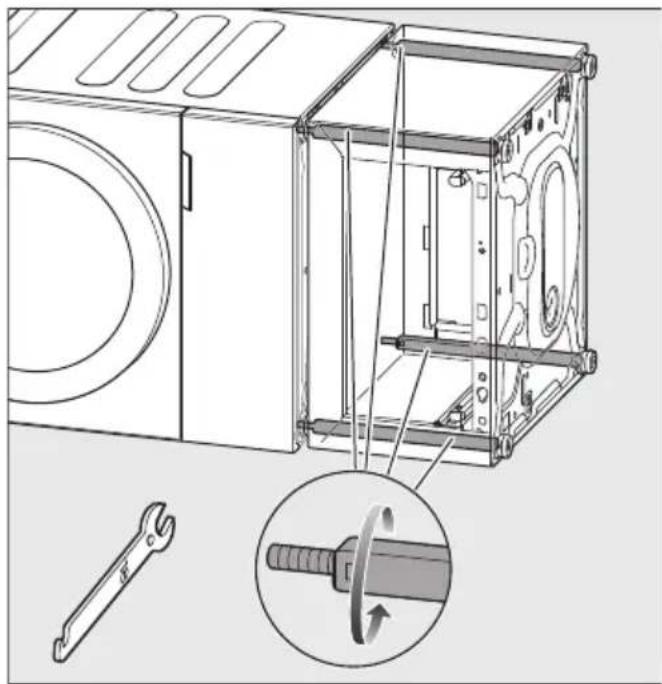

■ Rotiți alternativ și uniform toate cele 4 șuruburi filetate din interiorul soclului folosind o cheie cu capăt deschis.

Soclul este bine înșurubat la mașina de spălat.

Configurarea combinației mașină de spălat/soclu

Acest pas necesită 2 persoane.

- Ridicați cu atenție combinația mașină de spălat/soclu.

Atașați panoul din spate la soclu

Înșurubați placa pregătită pe partea din spate a soclului folosind șuruburile cu cap pătrat incluse.

Introduceți sertarul

■ Apăsați pe cele două șine de extragere.

Șinele de extragere ale sertarelor se extind puțin.

■ Scoateți complet șinele de extragere ale sertarelor.

■ Așezați sertarul pe șinele de extragere.

■ Introduceți sertarul în soclu.

Sertarul se fixează în poziție scoțând un sunet specific.

Sfat: Verificați dacă sertarul este conectat corect prin deschiderea și închiderea repetată a acestuia.

Vă rugăm să consultați secțiunea „Alinierea sertarului“.

Aliniați și blocați picioarele soclului

Combinația mașină de spălat/soclu trebuie ancorată la podea cu curele de prindere atunci când este instalată individual.

Respectați secțiunea „Utilizarea clemelor de prindere“.

Soclul trebuie să stea în poziție verticală și uniformă pe toate cele 4 picioare pentru a asigura funcționarea corectă. Instalarea necorespunzătoare crește consumul de apă și energie.

■ Folosiți un boloboc pentru a verifica dacă mașina este dreaptă. ■ Pentru a obține o poziție verticală, deșurubați piciorul picioarele.

1 Deșurubați contrapiulițele de pe picioare în sensul acelor de ceasornic folosind o cheie. 2 Deșurubați contrapiulițele împreună cu picioarele.

3 Imobilizați piciorul cu un clește de instalator. Strângeți contrapiulița împotriva carcasei soclului cu ajutorul unei chei cu capăt deschis.

Sfat: Dacă conectorii nu sunt necesari, pliați conectorii în interior.

Montarea uscătorului

Socul este potrivit numai pentru mașinile de spălat și uscătoarele de rufe Miele.

⚠️ Pericol de răsturnare.

Un soclu neancorat se poate deplasa sau răsturna odată cu uscătorul. Ancorarea soclului cu curelele de prindere incluse.

Pregătirea soclului pentru montaj

Îndepărtați sertarul

■ Apăsați contra sertarului. ■ Scoateți complet sertarul.

1 Apăsați pe cârligele de prindere din lateral. 2 Ridicați ușor sertarul și scoateți sertarul. ■ Introduceți sinele de extragere înapoi în soclu.

Înlocuiți șuruburile de fixare

Șuruburile fixe atașate la soclu trebuie înlocuite cu șuruburile fixe mai scurte furnizate.

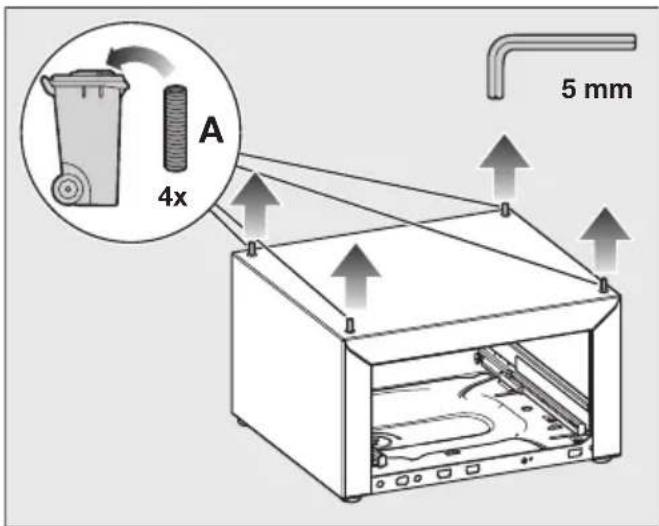

■ Deșurubați șuruburile A cu ajutorul unei chei hexagonale, ținând în același timp șuruburile filetate în soclu cu un clește pentru instalator.

Șuruburile de fixare A îndepărtate, mai lungi, nu sunt necesare pentru instalarea unui uscător și pot fi aruncate.

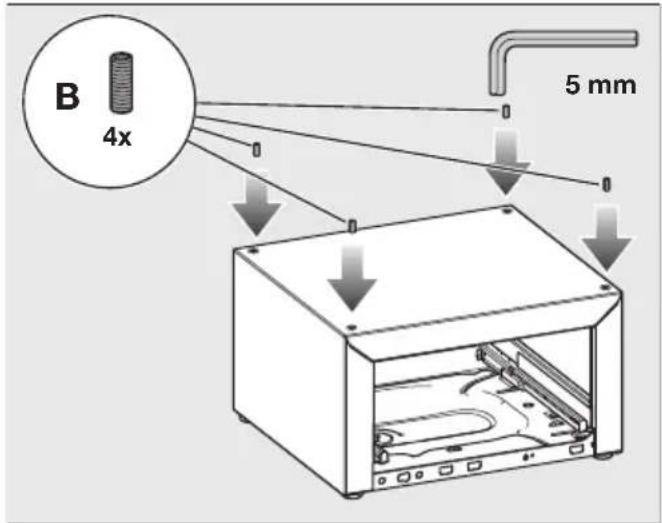

Înșurubați șuruburile de fixare mai scurte B în soclu până la capăt.

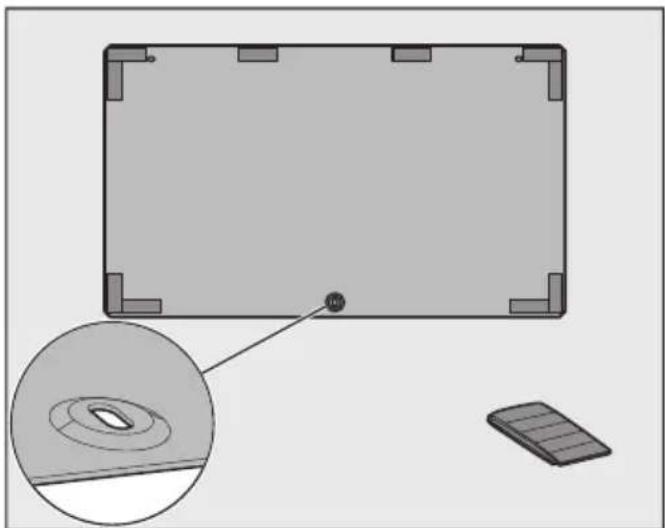

Pregătirea peretelui din spate al soclului

■ Lipiți benzile de etanșare din pachetul de accesorii pe partea interioară a panoului din spate, așa cum se arată în ilustrație.

Introduceți sertarul

■ Apăsați pe cele două șine de extragere. Șinele de extragere ale sertarelor se extind puțin. ■ Scoateți complet sinele de extragere ale sertarelor. ■ Așezați sertarul pe sinele de extragere. ■ Introduceți sertarul în soclu.

Sertarul se fixează în poziție scoțând un sunet specific.

Sfat: Verificați dacă sertarul este conectat corect prin deschiderea și închiderea repetată a acestuia.

Vă rugăm să consultați secțiunea „Alinierea sertarului”.

Pregătirea uscătorului

1. Goliți rezervorul de condens

Goliți rezervorul de condens așa cum este descris în instrucțiunile de utilizare ale uscătorului.

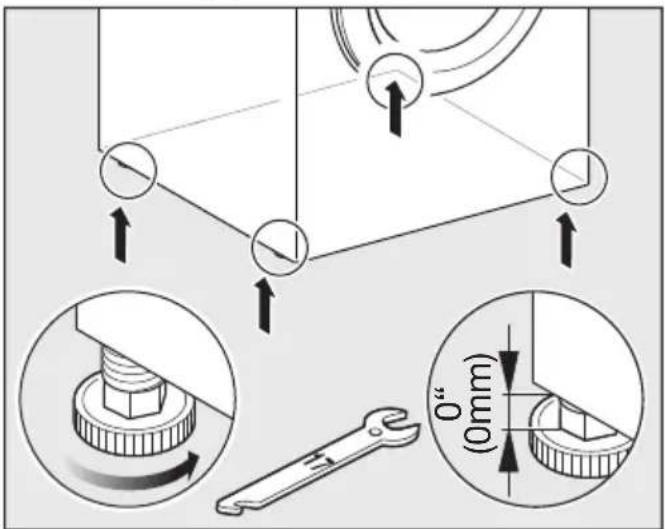

2. Înșurubați picioarele uscătorului

Înșurubați complet cele 4 picioare ale uscătorului.

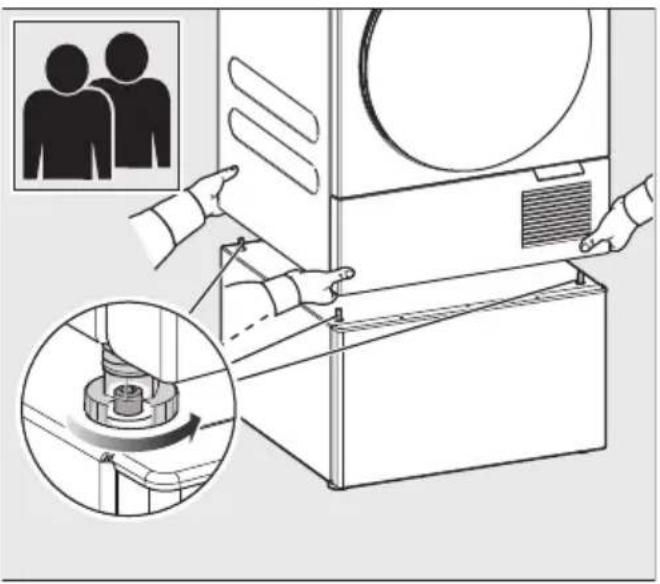

Ridicați uscătorul pe soclu

Acest pas necesită 2 persoane.

⚠️ Pericol de strivire a degetelor. Degetele pot fi strivite dacă ajung între carcasa uscătorului și știfturile filetate.

Nu ridicați uscătorul de colțuri.

■ Ridicați uscătorul pe soclu. ■ Introduceți orificiile picioarelor uscătorului în știfturile filetate.

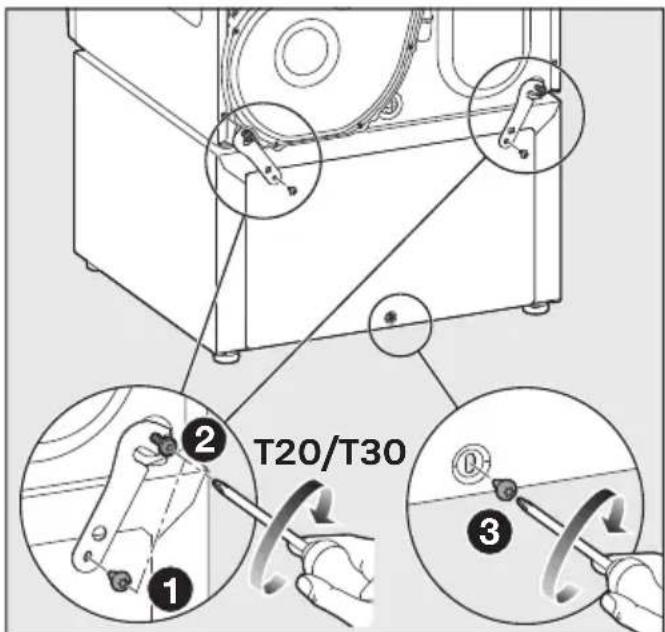

Conectarea uscătorului la panoul din spate al soclului

Înșurubați panoul din spate al soclului la soclu strâns cu mâna în partea de jos, folosind unul dintre șuruburile cu cap pătrat furnizate.

Slăbiți cele două șuruburi inferioare A și B de pe panoul din spate al uscătorului (nu le deșurubați).

2. Plasați conectorii pe șuruburile slăbite.

Înșurubați piesele de conectare și panoul din spate la soclu folosind șuruburile cu cap pătrat furnizate.

2. Strângeți din nou șuruburile de pe uscător.

3. Strângeți șurubul inferior cu cap pătrat de pe panoul din spate.

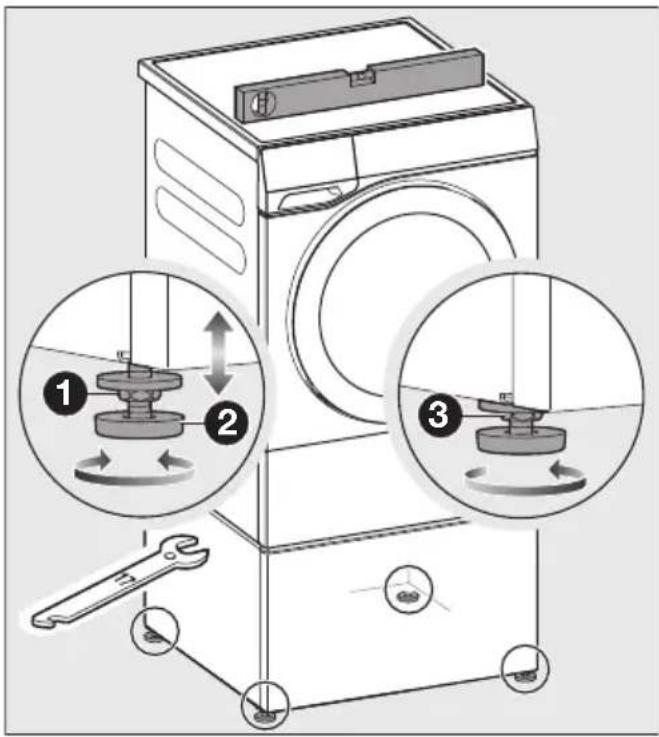

Aliniați și blocați picioarele soclului

Combinația uscător/soclu trebuie ancorată la podea cu cleme de prindere atunci când este instalată individual. Respectați secțiunea „Utilizarea clemelor de prindere“.

Soclul cu uscătorul trebuie să stea vertical și uniform pe toate cele 4 picioare pentru a asigura funcționarea corectă.

Utilizați un boloboc pentru a verifica dacă uscătorul este vertical. ■ Pentru a obține o poziție verticală, deșurubați piciorul (picioarele).

1. Deșurubați contrapiulița de pe picioare în sensul acelor de ceasornic folosind o cheie. 2. Deșurubați contrapiulița împreună cu picioarele. 3. Imobilizați piciorul cu un clește de instalator. Strângeți contrapiulița împotriva carcasei soclului cu ajutorul unei chei cu capăt deschis.

Utilizați cleme de prindere

Ancorarea soclului cu curelele de prindere

Pericol de răsturnare.

Un soclu neancorat se poate deplasa sau răsturna odată cu uscătorul sau cu mașina de spălat.

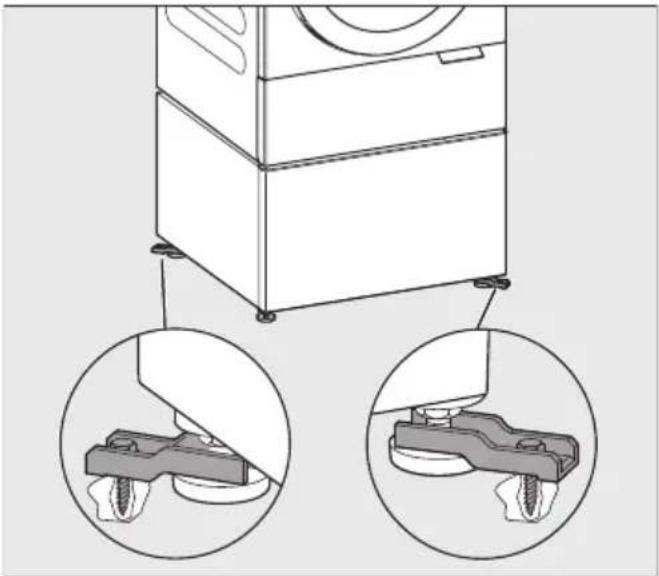

Ancorarea soclului cu curelele de prindere incluse.

■ Ancorarea diagonală a picioarelor soclului cu ajutorul curelelor de prindere incluse, de exemplu, piciorul din dreapta față și piciorul din stânga spate.

Acest lucru vă oferă cea mai bună protecție împotriva deplasării sau răsturnării.

Sfat: Cea mai eficientă ancorare este atunci când curelele de prindere sunt fixate ușor spre exterior. Respectați instrucțiunile de instalare pentru curelele de prindere.

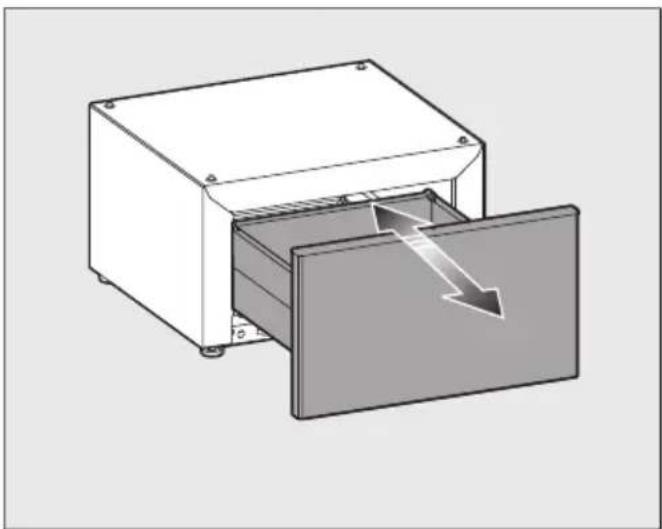

Aliniați sertarul

Dacă panoul frontal al sertarului nu este aliniat exact cu uscătorul de rufe sau mașina de spălat, panoul frontal poate fi reglat.

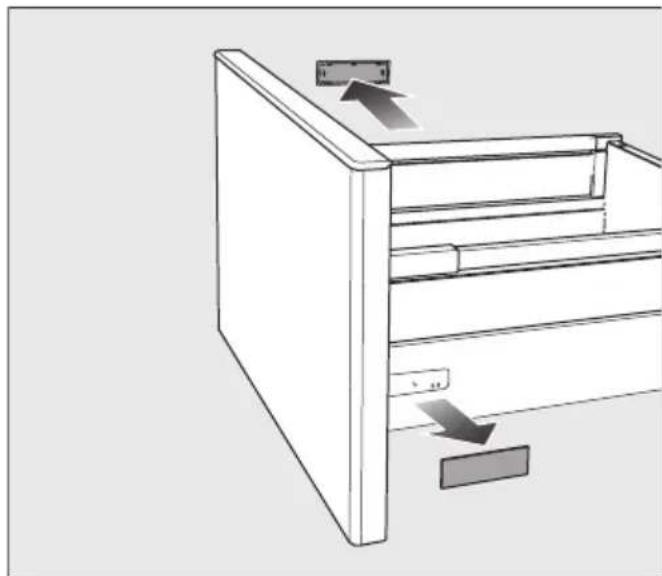

Îndepărtați capacul

■ Deschideți sertarul. ■ Există un capac de acoperire pe ambele rame ale sertarelor.

■ Îndepărtați cu mâna capacele de protecție.

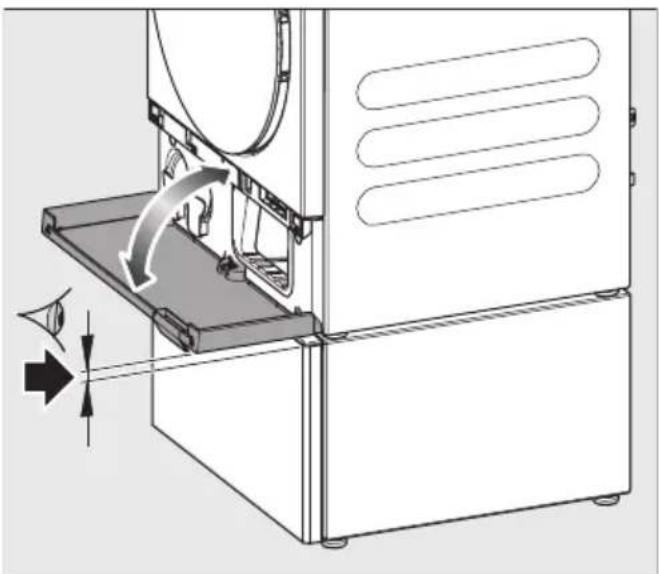

Aliniați sertarul pe verticală

Pe ambele părți ale sertarului există o rotiță care poate fi utilizată pentru a regla înălțimea panoului frontal.

Asigurați-vă că înălțimea este setată uniform la dreapta și la stânga.

■ Pentru a deplasa sertarul în sus sau în jos, rotiți roata. ■ Așezați capacele la loc.

Sfat: Asigurați-vă că clapeta soclului poate fi în continuare deschisă complet în jos.

Aliniați sertarul orizontal

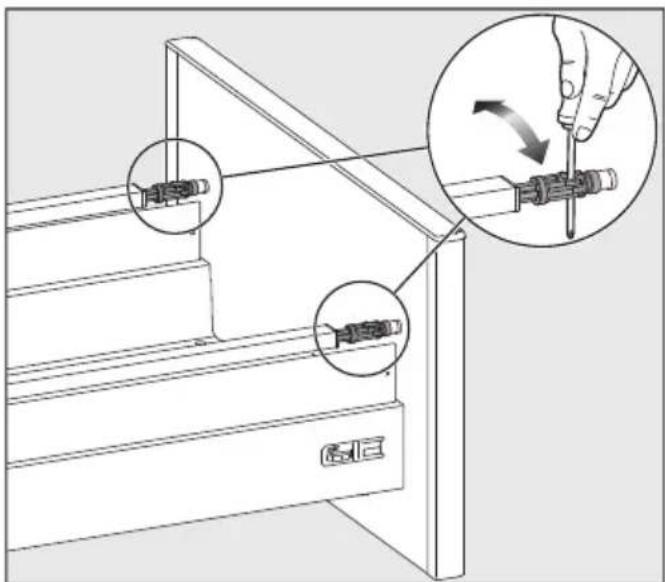

Există, de asemenea, un șurub pe rama din dreapta care poate fi utilizat pentru a deplasa panoul orizontal la dreapta sau la stânga.

■ Pentru a deplasa panoul la stânga sau la dreapta, rotiți șurubul.

Reglarea înclinării sertarului

■ Glisați cele două capace în spate.

■ Pentru a regla înclinarea sertarului, utilizați o șurubelniță pentru a roti ambele tije.

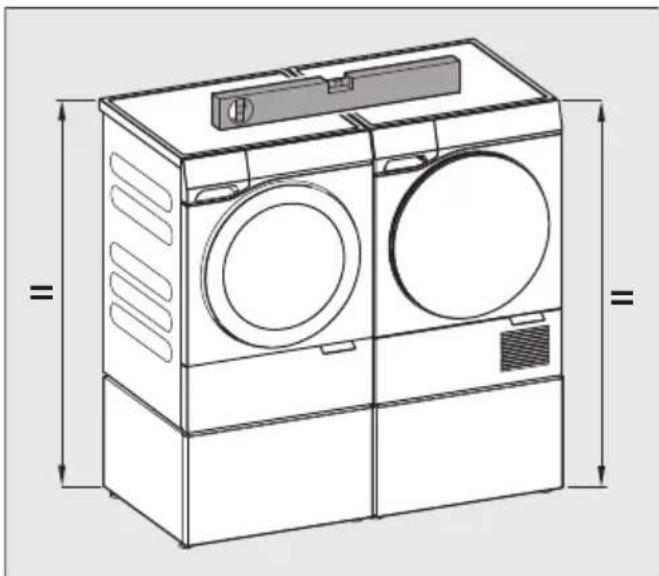

Instalați o pereche

Dacă uscătorul de rufe și mașina de spălat sunt instalate una lângă alta, soclurile trebuie conectate folosind conectorii de pe picioarele soclului mașinii de spălat. Dacă piesele de conectare sunt pe partea dreaptă, uscătorul este pe dreapta; dacă piesele de conectare sunt pe partea stângă, uscătorul este pe stânga.

Vă rugăm să rețineți în timpul instalării:

- Soclurile trebuie să aibă aceeași înălțime.

- Soclurile trebuie să fie aliniate.

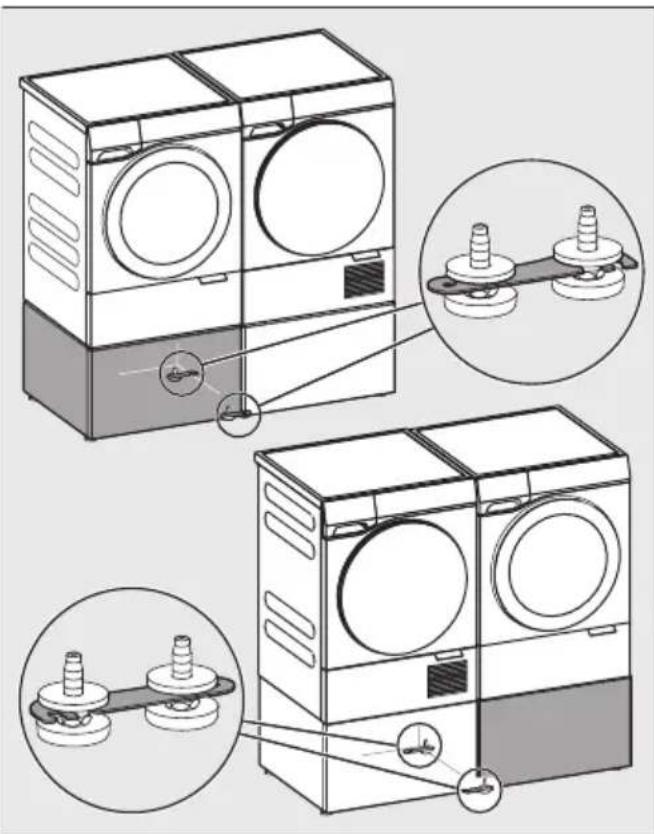

Conectarea soclului

■ Slăbiți contrapiulițele de pe picioarele de la soclul mașinii de spălat și a uscătorului de rufe. Rabatați piesele de conectare de pe picioarele soclului mașinii de spălat. ■ Glisați cele două socluri împreună.

■ Plasați piesele de legătură în jurul picioarelor de la soclul uscătorului. ■ Verificați dacă înălțimile soclurilor corespund și dacă alinierea este corectă. ■ Egalizați înălțimile diferite cu picioarele. ■ Blocați toate picioarele cu contrapiulițele.
