MANUAL DE USUARIO WTS 610 MIELE
Componentes del zócalo
① Zócalo
② Cajón (capacidad de carga máx. 15 kg)
③ Piezas de conexión
④ Tiras adhesivas para la pared trasera
⑤ Tornillos de cabeza plana CEM 4 x 10
⑥ Casquillos distanciadores
⑦ Pasadores roscados M 10 x 40 mm
⑧ Panel trasero para el zócalo.
⑨ Juego de montaje para fijación al suelo
⑩ Llave de boca Miele
Instalación de la lavadora
El zócalo solo es adecuado para lavadoras y secadoras Miele.
Riesgo de accidente por vuelco avadora.
Una lavadora que no esté atornillada al zócalo puede volcar.
Atornillar firmemente la lavadora al zócalo.

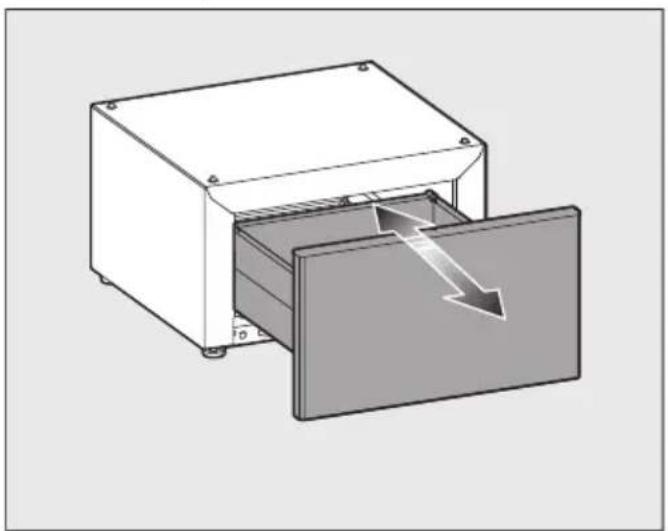

Quitar el cajón
■ Presionar contra el cajón.
■ Extraer el cajón por completo.
① Presionar contra los ganchos de cierre laterales.
2 Levantar ligeramente el cajón y extraerlo.
■ Colocar de nuevo los carriles de extracción en el zócalo.

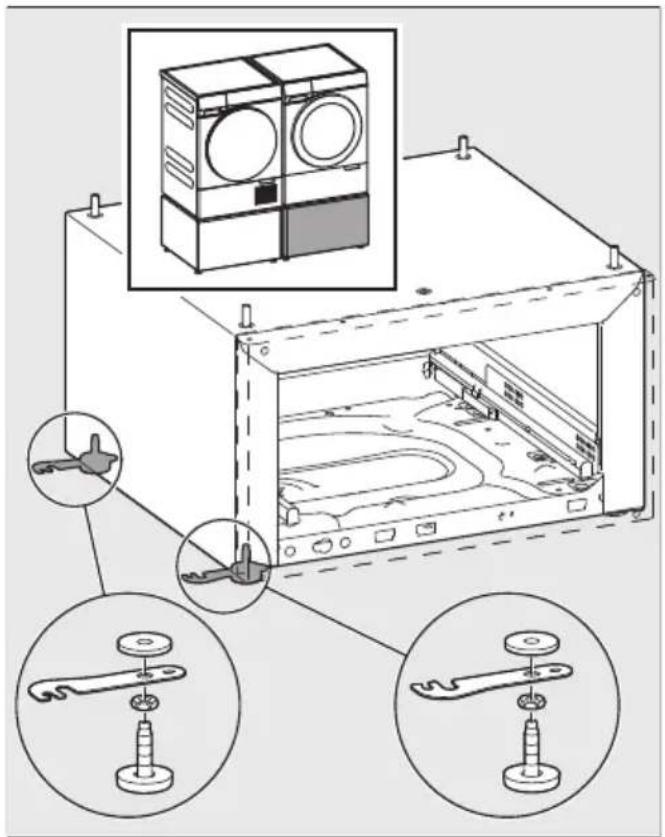

Uso de las piezas de conexión
En caso de instalar 2 zócalos, uno al lado del otro, deberán estar conectados entre sí.
La conexión se realiza mediante los co- nectores adjuntos.
El montaje de las piezas de conexión depende del sentido de apertura de la puerta de la lavadora.
Consejo: Colocar las piezas de conexión aunque no se disponga de un segundo zócalo. De este modo se evita la necesidad de reequipamiento posterior y las piezas se almacenan de forma segura.
Apertura de la puerta hacia la izquierda
Apertura de la puerta hacia la derecha

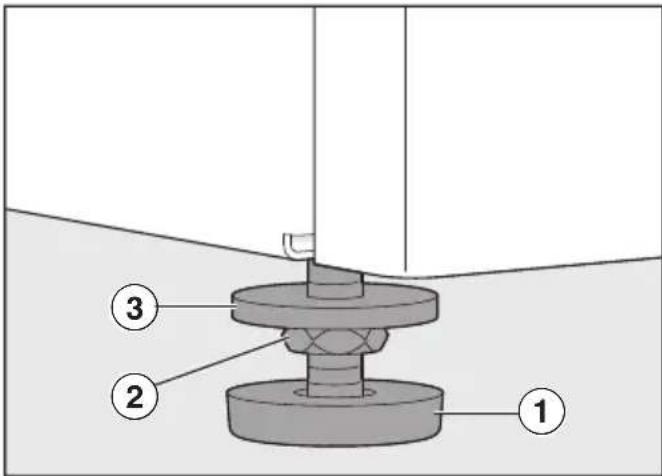

Instalación de las piezas de conexión
Las piezas de conexión se montan en las patas del zócalo.
Desmontar de las patas del zócalo
Para colocarlas, es necesario retirar las patas del zócalo.
② ① ③ Desenroscar la contratuerca entre la arandela y la pata en el sentido de las agujas del reloj utilizando una llave de boca.
■ Repetir este paso para las 4 patas.
■ Desenroscar completamente las 2 patass derecha o izquierda.

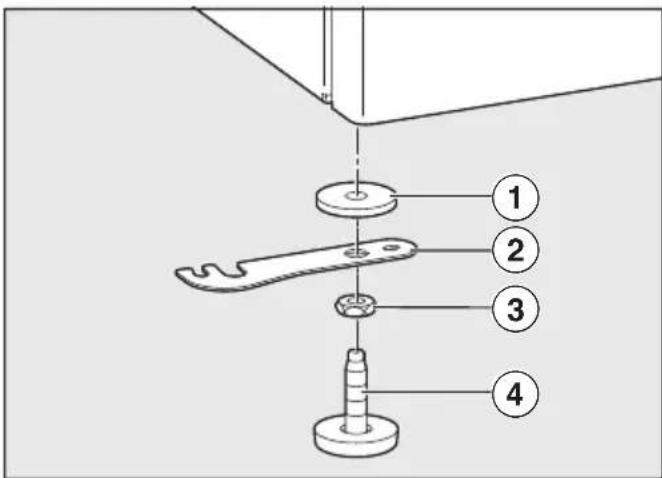

Montar las piezas de conexión
■ Colocar de nuevo las piezas de conexiónsin las patas.
Tener en cuenta el siguiente orden visto desde la perspectiva del zócalo: 1º arandela, 2º pieza de conexión, 3º contruerca, 4º pata
■ Enroscar de nuevo las patas del zócalo, pero sin apretar la contratuerca.

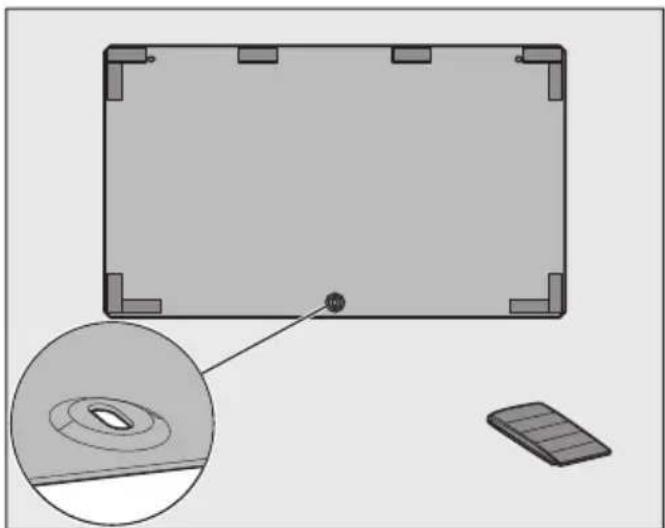

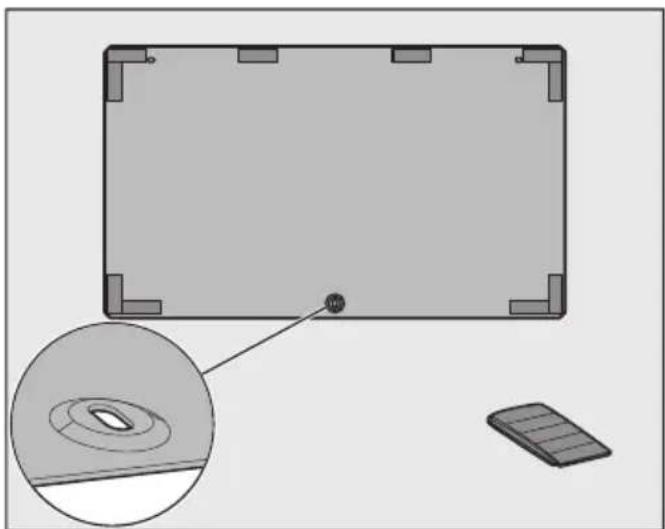

Preparar la pared trasera del zócalo
■ Pegar las cintas de sellado del suministro del aparato en el interior del panel trasero, tal como se muestra en la ilustración.
Deben tomarse las siguientes medidas:
- Colocar el seguro de transporte (si ya se ha retirado).
- Eliminar el agua (si se ha utilizado la lavadora).
- Retirar el cajetín del detergente
- Retirar los cartuchos de detergente (en caso de estar colocados).
Conectar la lavadora al zócalo
Daños en la lavadora y en el sue-
La lavadora y el suelo pueden resultar dañados si no se siguen las instrucciones de preparación de la lavadora. Seguir las instrucciones para preparar la lavadora.
Volcar la lavadora sobre uno de sus la- dos.
Para este paso se necesitan dos personas.
■ Colocar una superficie plana y blanda (por ejemplo, una manta).
■ Colocar la lavadora lentamente sobre un lado.

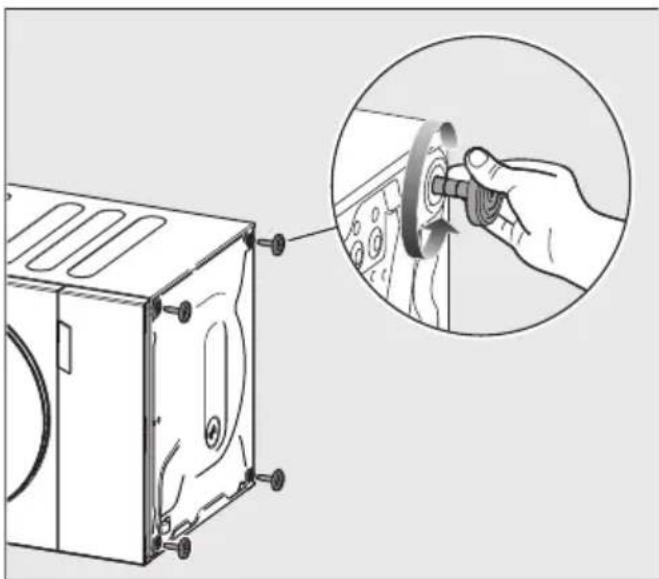

Quitar las patas de la lavadora
■ Desenroscar la contratuerca en el sentido de las agujas del reloj con una llave de boca.
Girar la pata completamente hacia fuera y retirarla.
■ Repetir el proceso con las 4 patas.

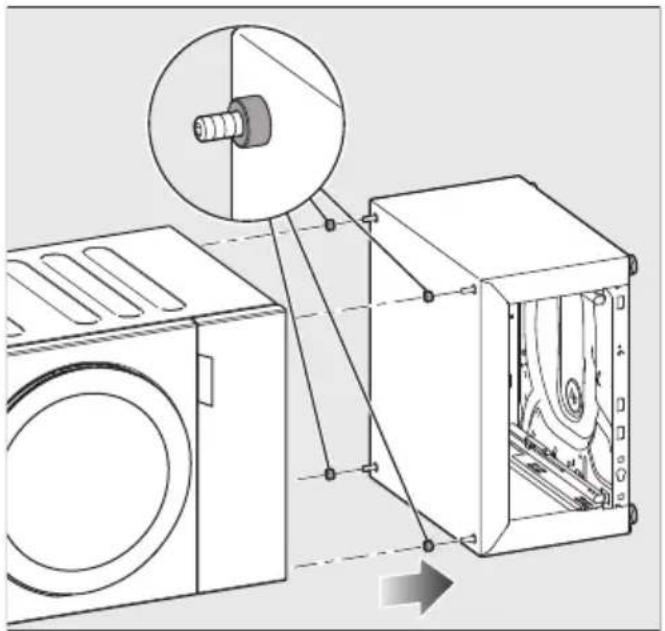

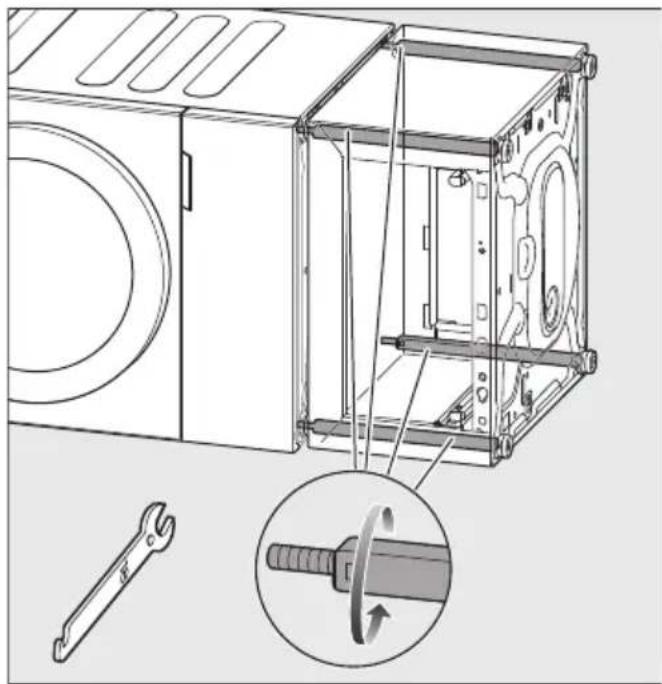

Atornillar el zócalo a la lavadora
■ Colocar los casquillos distanciadores en lospasadores roscados.
■ Deslizar el zócalo y la lavadora juntos. Los pasadores roscados deben introducirse en los orificios de las patas extraídas de la lavadora.
Girar los 4 pernos roscados del interior del zócalo de forma alterna y uniforme con una llave de boca.
El zócalo quedará firmemente atornillado a la lavadora.
Configuración de la combinación lava- dora/zócalo
Para este paso se necesitan dos personas.
■ Enderezar con cuidado la combinación.
Fijar el panel trasero al bastidor
Colocar el cajón
■ Presionar contra los dos carriles de extracción.
Las guías de los cajones se extienden un poco.
■ Extraer completamente los carriles de los cajones.
■ Colocar el cajón sobre los carriles.
■ Introducir el cajón en el zócalo.
El cajón encaja con un clic.
Consejo: Comprobar que el cajón esté bien encajado abriéndolo y cerrándolo.
Consultar el apartado «Nivelar el cajón».

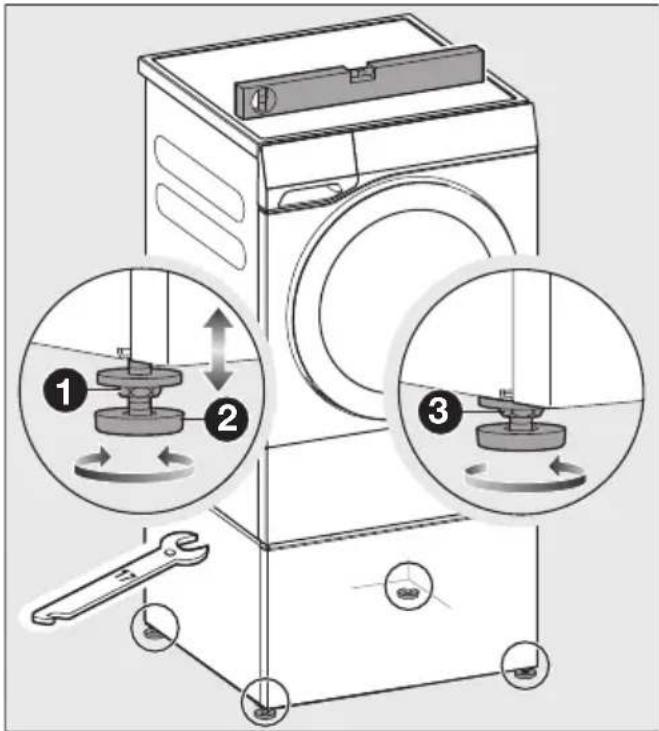

Nivelar y bloquear las patas del zócalo
La combinación lavadora/zócalo debe anclarse al suelo con correas de sujeción cuando se instala individualmente.
Tener en cuenta el apartado «Utilizar las correas de sujeción».
El zócalo debe apoyarse vertical y uniformemente sobre las 4 patas para garantizar un funcionamiento correcto. Una instalación incorrecta aumenta el consumo energético y de agua.
■ Comprobar con un nivel de burbuja si la lavadora está nivelada correctamente.
Para conseguir una posición vertical, desenroscar la/las pata/s.
1 Desenroscar la contratuerca de las patas en el sentido de las agujas del reloj con una llave de boca.
② Desenroscar la contratuerca junto con las patas.
3 Sujetar las patas con una pinza para bombas de agua. Apretar la contra-tuerca contra el alojamiento del zócalo con una llave fija.
Consejo: Plegar las piezas de conexión hacia dentro, en caso de no ser necesarias.
Montaje de la secadora
El zócalo solo es adecuado para lavadoras y secadoras Miele.
Riesgo de vuelco.
Un zócalo sin anclar puede moverse o volcar con la secadora.
Utilizar las correas de sujeción incluidas para ancharlo.
Preparación del zócalo para la instalación
Quitar el cajón
■ Presionar contra el cajón.
■ Extraer el cajón por completo.
1 Presionar contra los ganchos de cierre laterales.
2 Levantar ligeramente el cajón y extraerlo.
■ Colocar de nuevo los carriles de extracción en el zócalo.

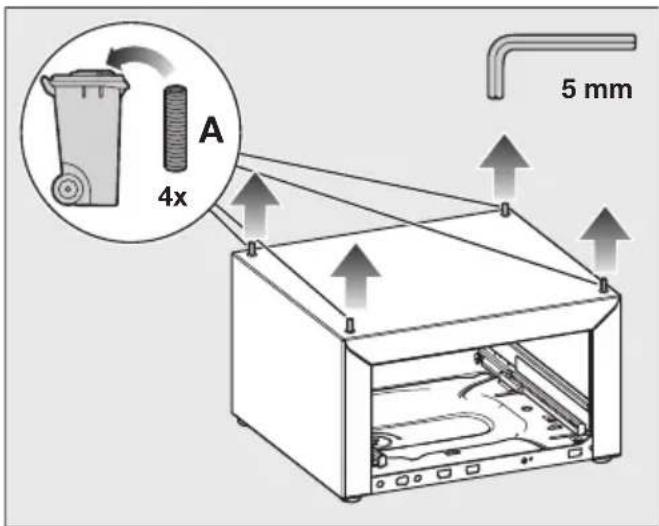

Sustituir los pasadores roscados
Los pasadores roscados fijados al zó- calo deben sustituirse por los otros más cortos suministrados.
■ Desenroscarlos A con una llave hexagonal mientras se sujeta los pernos roscados en la base con una pinza para bombas de agua.
Los pasadores roscados A retirados y más largos no son necesarios para el montaje de una secadora y pueden de- secharse.


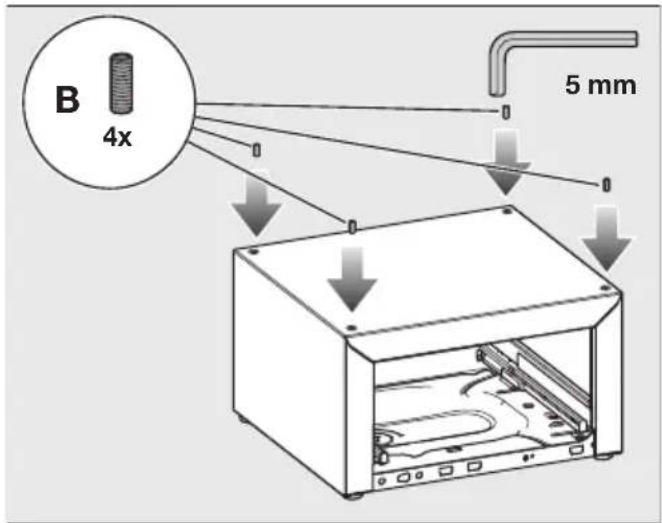

B 4x 5 mm■ Colocar unos más cortos B en el zócalo hasta el tope.

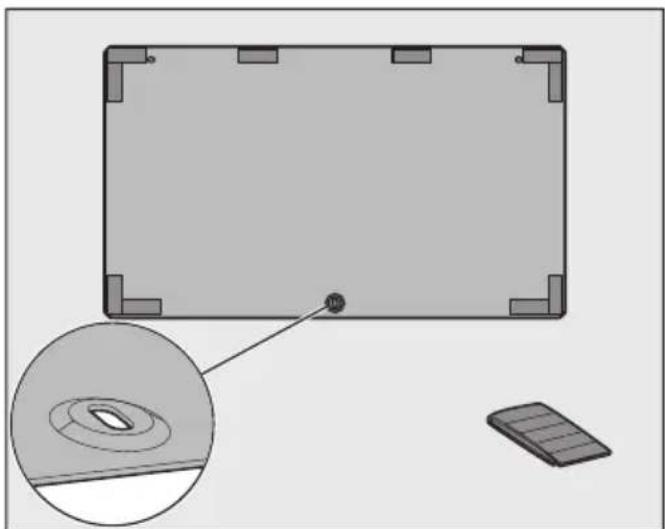

Preparar la pared trasera del zócalo
■ Pegar las cintas de sellado del suministro del aparato en el interior del panel trasero, tal como se muestra en la ilustración.
Colocar el cajón
■ Presionar contra los dos carriles de extracción.
Las guías de los cajones se extienden un poco.
■ Extraer completamente los carriles de los cajones.
■ Colocar el cajón sobre los carriles.
■ Introducir el cajón en el zócalo.
El cajón encaja con un clic.
Consejo: Comprobar que el cajón esté bien encajado abriéndolo y cerrándolo.
Consultar el apartado «Nivelar el cajón».
Preparar la secadora
1. Vaciar el recipiente para agua condensada
■ Vaciar el recipiente para agua condensada tal y como se describe en las instrucciones de manejo de la secadora.
2. Atornillar las patas de la secadora
■ Atornillas las 4 patas de la secadora.

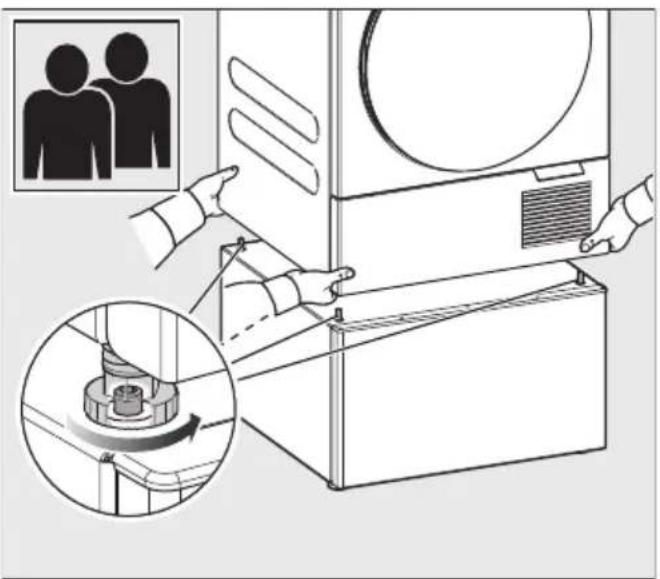

Levantar la secadora sobre el zócalo
Para este paso se necesitan dos personas.
Riesgo de aplastamiento de los s.
Peligro de aplastamiento de los dedos en caso de introducirlosentre la carcasa de la secadora y los pasadores roscados.
No levantar la secadora por las esquinas.
■ Levantar la secadora sobre el zócalo.
- Insertar las aberturas de las patas de la secadora en los pasadores roscados.
Conexión de la secadora a la pared trasera del zócalo


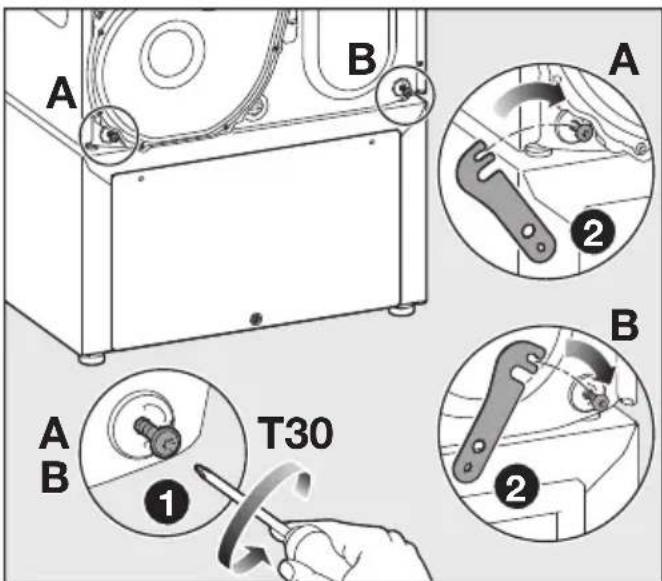

1 Aflojar los dos tornillos inferiores A y B de la pared trasera de la secadora(no desenroscar)
2 Colgar las piezas de conexión en los tornillos aflojados.


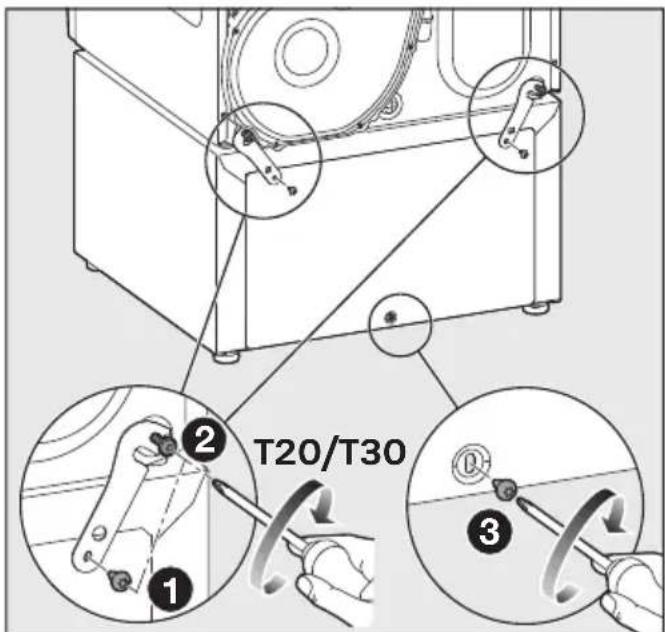

T20/T301 Atornillar las piezas de conexión y el panel trasero al zócalo con los tornillos de cabeza plana suministrados.
2 Apretar de nuevo los tornillos a la secadora.
3 Apretar el tornillo de cabeza plana inferior de la pared trasera.
Nivelar y bloquear las patas del zócalo
La combinación secadora/zócalo debe anclarse al suelo con correas de sujeción cuando se instala individualmente.
Tener en cuenta el apartado «Utilizar las correas de sujeción».
Para garantizar un funcionamiento correcto, el zócalo con la secadora debe apoyarse vertical y uniformemente sobre las 4 patas.
■ Comprobar con un nivel de burbuja si la secadora está nivelada correctamente.
■ Para conseguir una posición vertical, desenroscar la/las pata/s.
1 Desenroscar la contratuerca de las patas en el sentido de las agujas del reloj con una llave de boca.
② Desenroscar la contratuerca junto con las patas.
3 Sujetar las patas con una pinza para bombas de agua. Apretar la contra-tuerca contra el alojamiento del zócalo con una llave fija.
Utilizar correas de sujección

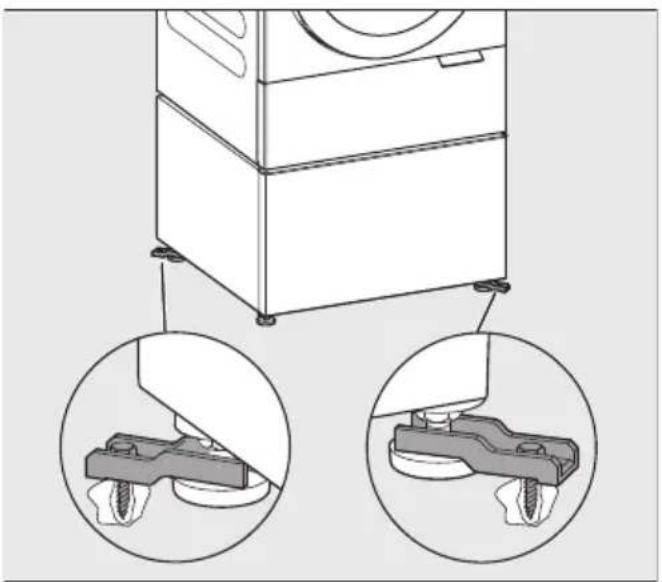

Anclar el zócalo al suelo con correas de sujeción
Riesgo de vuelco.
Un zócalo sin anclar puede moverse o volcar con la lavadora o la secadora.
Utilizar las correas de sujeción incluidas para ancharlo.
■ Anclar las patas del zócalor en diagonal utilizando las correas de sujeción adjuntas, por ejemplo, la pata delantera derecha y la pata trasera izquierda.
Esto le proporciona la mejor protección para evitar que camine o vuelque.
Consejo: El anclaje más eficaz es cuando las correas se fijan ligeramente hacia fuera. Tener en cuenta las instrucciones de montaje de las correas de sujeción.
Nivelar el cajón
Si el panel frontal del cajón no está alineado exactamente con la secadora o la lavadora, se puede ajustar el panel frontal.

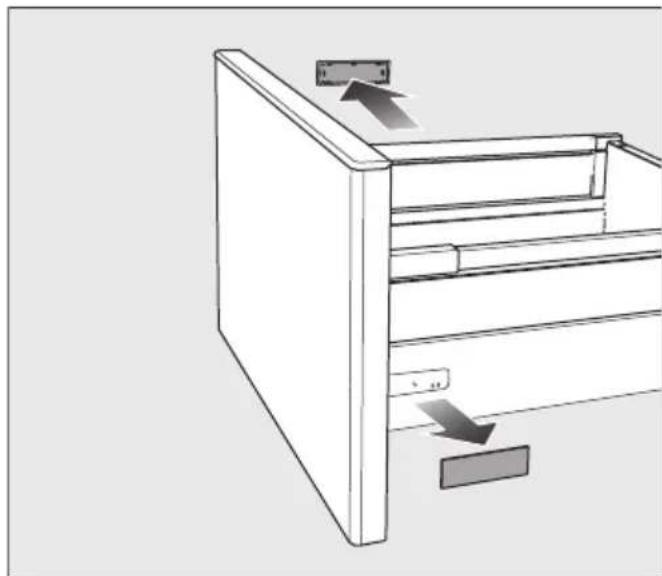

Retirar la tapa
■ Abrir el cajón.
■ En ambos marcos de cajón hay una tapa.
■ Retirar las tapas con la mano.

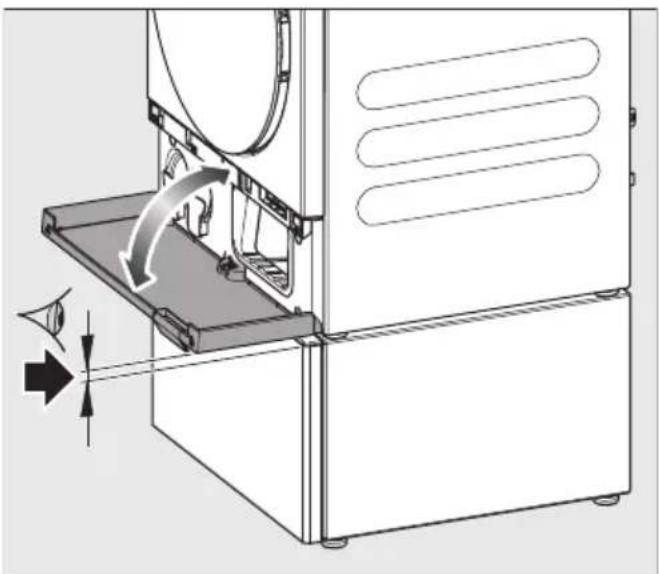

Alinear el cajón verticalmente
En ambos lados del cajón hay una rueda con la que se puede ajustar la altura del panel frontal.
Ajustar la altura uniformemente a derecha e izquierda.
■ Para subir o bajar el cajón, girar la rue-da.
■ Colocar de nuevo las tapas.
Consejo: Comprobar que la tapa del zócalo puede abrirse completamente hacia abajo.
Nivelar el cajón
También hay un tornillo en el marco derecho que se puede utilizar para mover el panel horizontalmente hacia la derecha o hacia la izquierda.
Para desplazar el panel hacia la izquierda o la derecha, girar el tornillo.

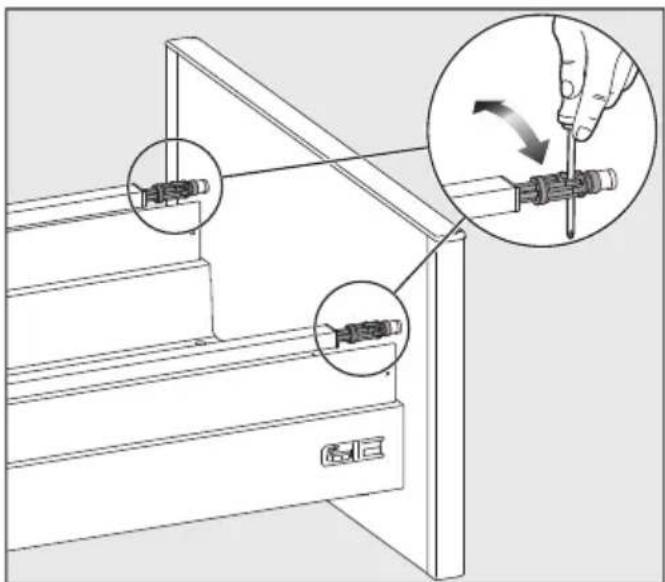

Ajustar la inclinación del cajón
■ Deslizar las dos tapas hacia atrás.
■ Para ajustar la inclinación del cajón, utilizar un destornillador para girar ambas varillas de la barandilla.

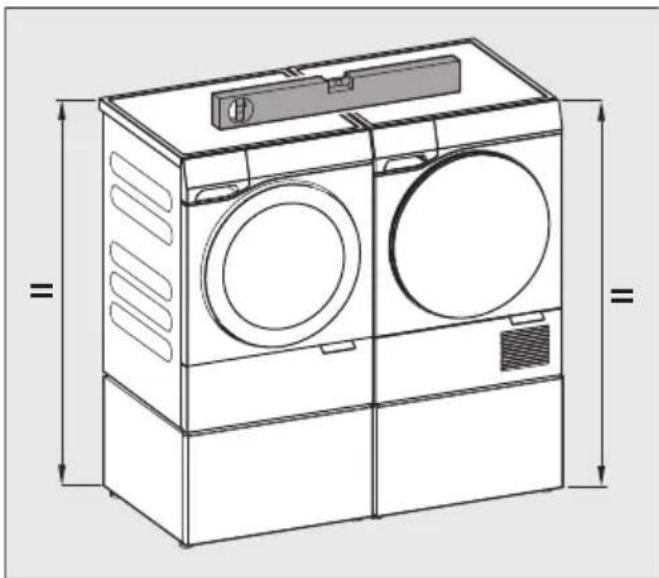

Montar una lavadora y una secadora una al lado de la otra
En caso de instalar la secadora y la lavadora una al lado de la otra, los zócalos deberán conectarse mediante las piezas de conexión de las patas del zócalo de la lavadora. Si las piezas de conexión están en el lado derecho, la secadora está a la derecha; si las piezas de conexión están en el lado izquierdo, la secadora está a la izquierda.
Durante la instalación, es necesario tener en cuenta lo siguiente:
- Los zócalos deberán tener la misma altura.
- Los zócalos deberán estar alineados.

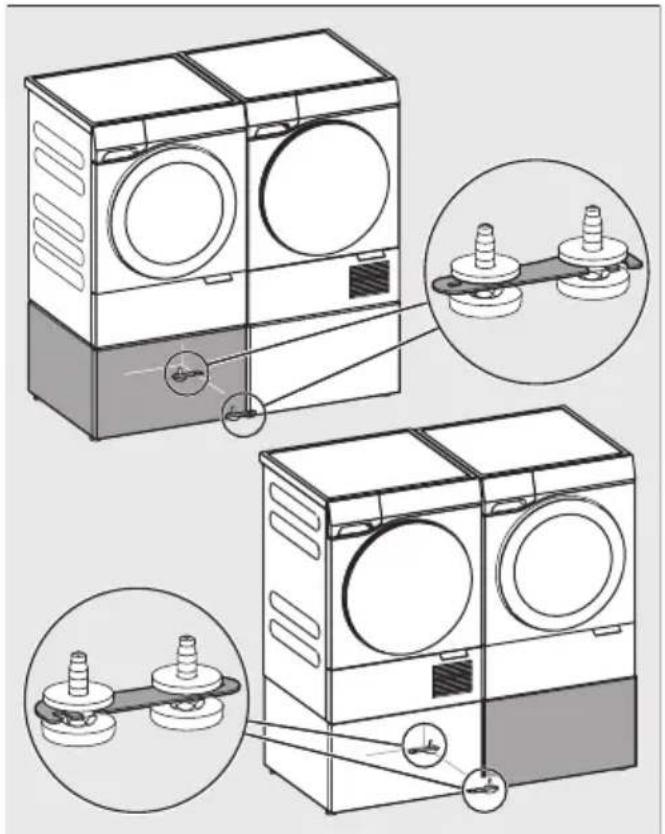

Conexión del zócalo
■ Aflojar las contratuercas de las patas del zócalo de la lavadora y de la seca-
dora.
■ Desplegar las piezas de unión de las patas del zócalo de la lavadora.
■ Deslizar los dos zócalos a la vez.
■ Colocar las piezas de unión alrededor de las patas del zócalo de la secadora.
■ Comprobar que las alturas de los dos zócalos coinciden y que la alineación es correcta.
■ Igualar las diferentes alturas con las patas.
■ Bloquear las patas con las contratuer-cas.
