Mark	Miele
Mudel	WTS 610
Toote tüüp	Pesumasin
Pesumaht	8 kg
Mõõtmed (K x L x S)	850 x 600 x 650 mm
Netokaal	Umbes 90 kg
Toitepinge	230 V, 50 Hz
Energiaklass	A+++
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Müratase (pesu/tsentrifuug)	52 dB / 72 dB
Pesuprogrammid	Puuvill, Sinteetiline, Vill, Õrnad, Kiire, jne.
Eriomadused	Edasilükatud käivitus, Programmeeritud lõpp, Lapsekaitse, Lekkekaitse süsteem
Alus kaasas	Jah, koos hoiukastiga (max koormus 15 kg)
Hooldus	Filtri, pesuainekanali, ukse tihendi regulaarne puhastamine
Saadaval varuosad	Ukse tihend, filter, rihm, pump
Garantii	2 aastat (pikendatav)

Korduma kippuvad küsimused - WTS 610 MIELE

Kuidas paigaldada pesumasin alusele?

Asetage pesumasin külili, eemaldage selle jalad, sisestage vahetükid keermestatud varrastesse, libistage alus ja pesumasin kokku, seejärel keerake keermestatud tüüblid aluse sees kinni komplekti kuuluva harkvõtmega.

Kuidas eemaldada aluse sahtel?

Vajutage sahtlile, tõmmake see täielikult välja, seejärel vajutage vastu külgmisi stoppkonksusid, tõstes samal ajal sahtlit veidi üles, et see eemaldada. Seejärel lükake liugurid alusesse tagasi.

Kuidas ühendada kaks alust kõrvuti?

Kasutage kaasasolevaid ühendusdetaile. Demonteerige pesumasina aluse jalad, paigaldage ühendused järjekorras: seib, ühendusdetail, vastasmutter, jalg. Seejärel voltige detailid lahti ja lükake alused kokku.

Kuidas joondada aluse sahtlit?

Eemaldage külgmised katted, seejärel kasutage reguleerimisratast vertikaalse kõrguse reguleerimiseks (ka mõlemalt poolt). Horisontaalseks joondamiseks keerake kruvi paremal raamil. Kalde reguleerimiseks lükake tagumised katted ära ja keerake vardaid kruvikeerajaga.

Kuidas kinnitada alus põrandale?

Kasutage kaasasolevaid kinnitusribasid. Kinnitage aluse jalad diagonaalselt (nt parem esijalg ja vasak tagajalg) kinnitusribadega veidi väljapoole suunates, et saavutada parem stabiilsus.

Kuidas paigaldada aluse tagasein?

Kleepige tihendusribad tagaseina siseküljele, seejärel kruvige ettevalmistatud plaat aluse tagaosale kaasasolevate kumera peaga kruvidega (T20).

Kuidas tasandada alust?

Kasutage vesiloodi. Parandamiseks keerake jalgade vastasmutrit päripäeva lahti, keerake vastasmutter koos jalgadega lahti, hoidke jalgu kombineeritud tangidega paigal, seejärel pingutage vastasmutter uuesti kere vastu.

Mis on sahtli maksimaalne koormus?

Aluse sahtel talub maksimaalselt 15 kg koormust.

Kas ma saan seda alust kasutada kuivatiga?

Jah, alus sobib ka Miele kuivatitega. Peate vahetama pikad sisekruvid kaasasolevate lühemate vastu, tühjendama kondensvee paagi ja keerama kuivati jalad täielikult sisse enne selle alusele tõstmist.

Kuidas vahetada kuivati sisekruvisid?

Keerake pikad sisekruvid A lahti kuuskantvõtmega, hoides samal ajal keermestatud tüübleid veepumpamistangidega. Seejärel keerake lühikesed sisekruvid B kuni piirikuni sisse.

KASUTUSJUHEND WTS 610 MIELE

① Sokkel
② Sahtli (maksimaalne koormus 15 kg)
③ Ühendusdetailid
④ Kleepribad tagaseina jaoks
⑤ Läätspeakruvid CEM 4 × 10
⑥ Vahehülsid
⑦ Keermetihvtid M 10 × 40 mm
⑧ Sokli tagasein
⑨ Põrandakinnituse komplekt
⑩ Miele mutrivõti

Pesumasina monteerimine

Sokkel sobib üksnes Miele pesumasi- natele ja kuivatitele.

Önnetuse oht ümberkukkuva pesina töttu.

Sokliga kokku kruvimata pesumasin vöib ümber kukkuda.

Kruvige pesumasin tugevalt sokliga kokku.

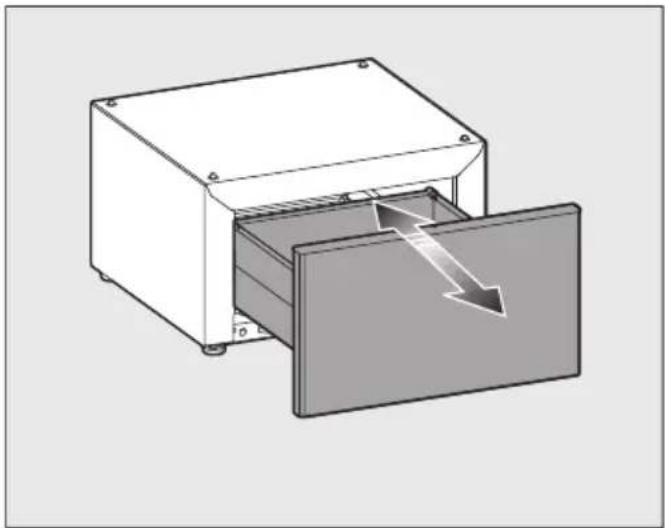

Sahtli eemaldamine

■ Vajutage sahtlit.
■ Tõmmake sahtel täielikult välja.

1 Vajutage külgmistele kinnituskonksudele.
2 Tõstke sahtlit veidi ja võtke siis välja.
Lükake väljatömbesiinid tagasi soklisse.

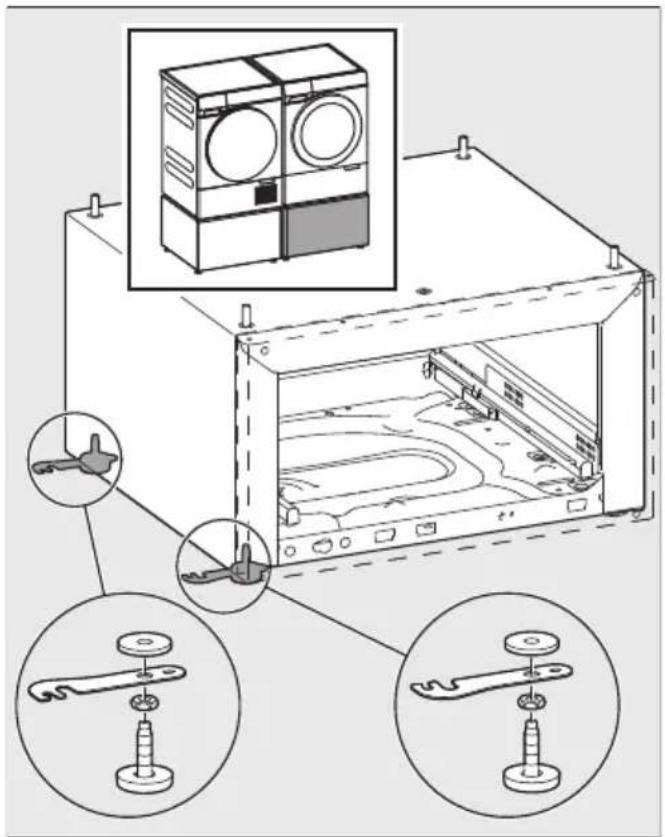

Ühendusdetailide kasutamine

Kui kõrvuti paigaldatakse kaks soklit, peab soklid omavahel ühendama.

Ühendatakse kaasas olevate ühendus-detailidega.

Ühendusdetailide montaaž söltub pesumasina ukse avanemissuunast.

Nõuanne: Kinnitage ühendusdetailid ka siis, kui teil ei ole teist soklit. Nii väldite keerukat tagantjärele paigaldamist, lisaks on ühendusdetailid siis kindlas ko-has.

Ukse avanemissuund vasakule

Ukse avanemissuund paremale

Ühendusdetailide paigaldamine

Ühendusdetailid paigaldatakse sokli jalgade juurde.

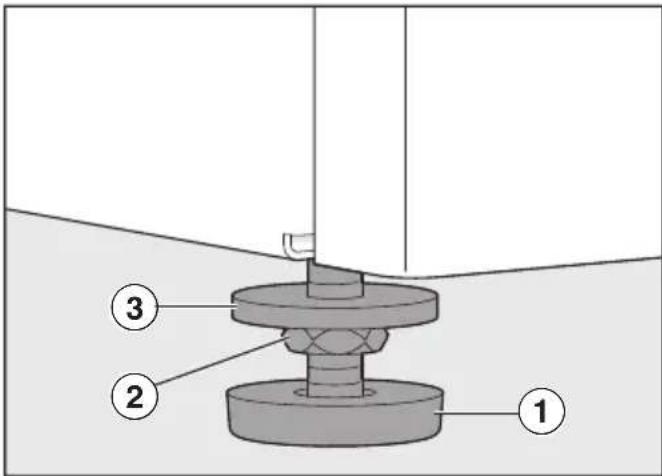

Soklijalgade demonteerimine

Ühendusdetailide monteerimiseks peab soklijalad demonteerima.

■ Keerake vastumutter ② alusseibi ① ja jala ③ vahel mutrivõtmega päripäeva lahti.
■ Korrake seda sammu köigil neljal ja-lal.
■ Keerake kaks parempoolset või vasakpoolset jalga täiesti välja.

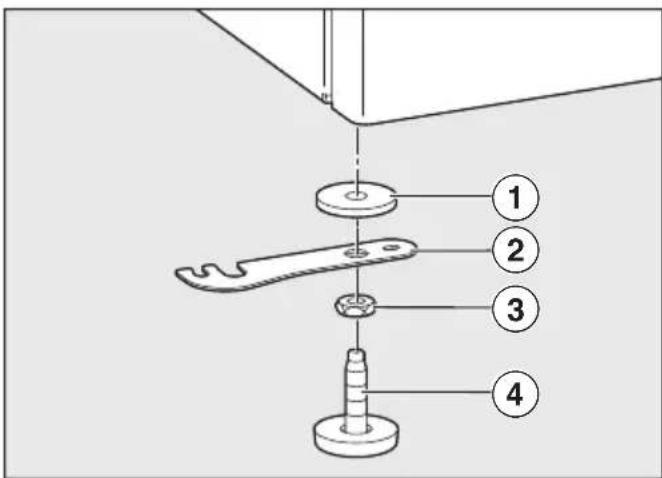

Ühendusdetailide paigaldamine

■ Pange ühendusdetailid koos demon- teeritud jalgadega tagasi sisse.

Sokli poolt vaadates jälgige, et järjekord oleks selline:

1. alusseib
2. ühendusdetail
3. vastumutter
4. jalg

■ Keerake soklijalad tagasi külge, ent ärge fikseerige vastumutreid.

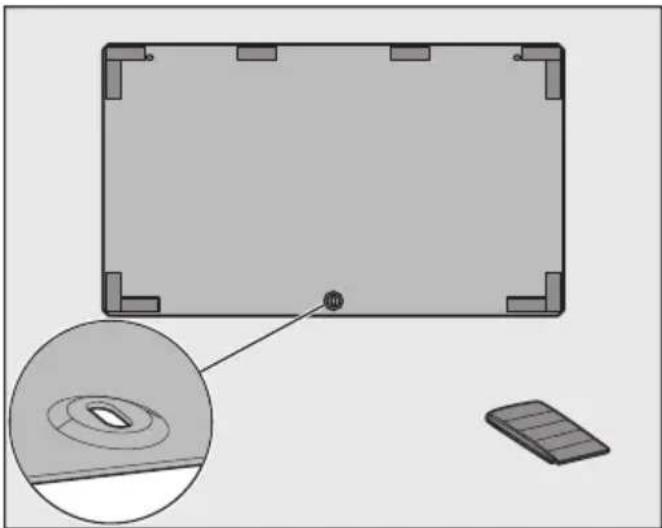

Sokli tagaseina ettevalmistamine

■ Kleepige tarvikukotist võetud tihendusribad vastavalt joonisele tagaseina siseküljele.

Pesumasina ettevalmistamine

Rakendada tuleb järgmisi meetmeid:

1. Paigaldage transpordikaitse (kui see on juba eemaldatud).
2. Laske vesi välja (kui kasutati pesumasinat).
3. Eemaldage pesuvahendisahtel.
4. Eemaldage pesuvahendikassetid (kui on olemas ja need on sisestatud).

Pesumasina ühendamine sokliga

⚠️ Pesumasina ja põranda kahjustu- sed.

Pesumasin ja põrand võivad saada kahjustada, kui ei järgita juhiseid pesumasina ettevalmistamiseks. Järgige juhiseid pesumasina ettevalmistamiseks.

Pesumasina asetamine küljele

Selle sammu jaoks on vaja kahte ini- mest.

■ Laotage laiali ühetasane, pehme alus (nt tekk).
■ Asetage pesumasin aeglaselt küljele.

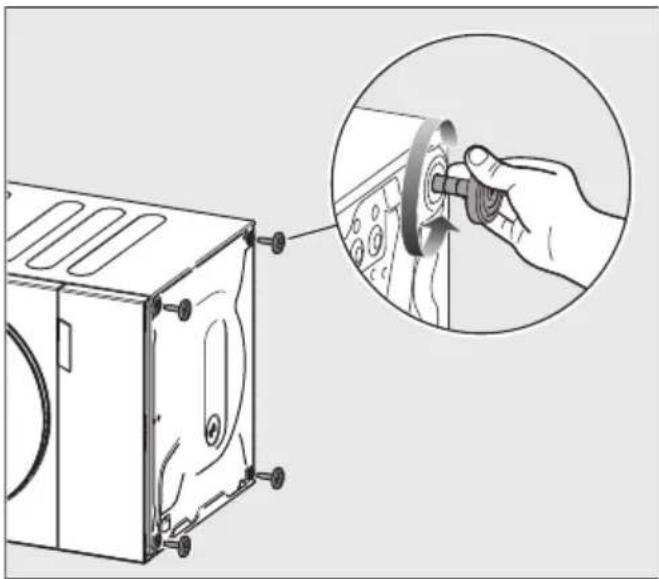

Pesumasina jalgade eemaldamine

■ Keerake vastumutter mutrivõtmega päripäeva lahti.
■ Keerake jalg täielikult välja ja võtke jalg ära.
■ Korrake toimingut köigil neljal jalal.

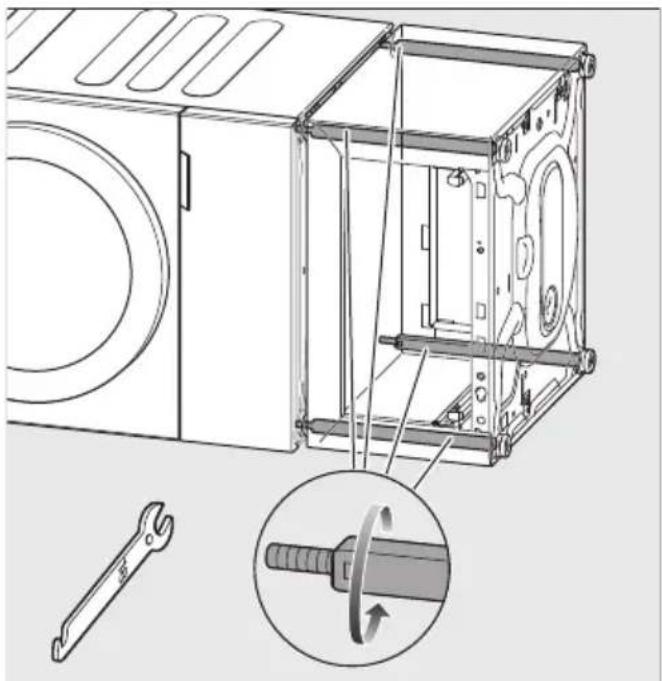

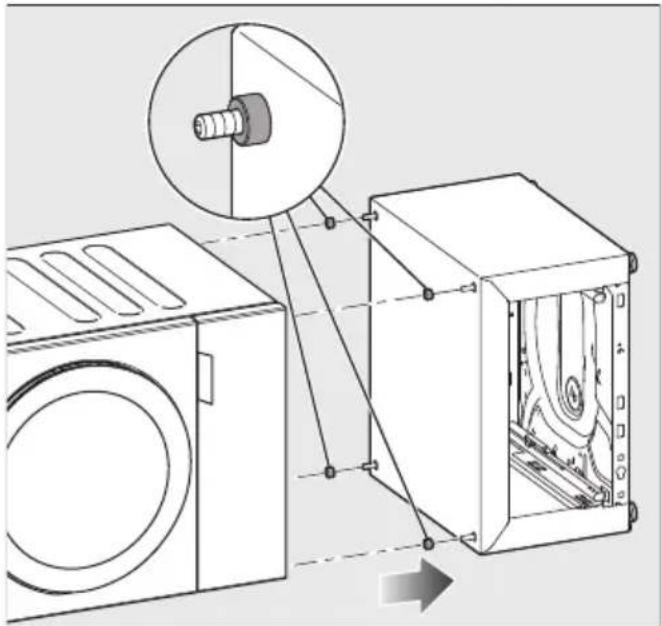

Sokli kruvimine pesumasinale

■ Pange vahehülsid keermetihvtidele.
■ Lükake sokkel ja pesumasin kokku. Keermetihvtid tuleb panna pesumasina eemaldatud jalgade avadesse.

■ Keerake vaheldumisi ja ühtlaselt köik neli keermepolti sokli sisemuses mutrivõtmega kinni.

Sokkel kruvitakse tugevalt pesumasinaga kokku.

Pesumasina ja sokli kombinatsiooni püstitöstmine

Selle sammu jaoks on vaja kahte ini- mest.

■ Töstke kombinatsioon ettevaatlikult tagasi püsti.

Tagaseina kinnitamine soklile

■ Keerake ettevalmistatud plaat kaasas olevate läätspeakruvidega sokli tagaseina külge.

Sahtli tagasipanemine

■ Vajutage mölemat väljatõmbesiini.
Väljatõmbesiinid liiguvad veidi välja.
■ Tõmmake väljatõmbesiinid täielikult välja.
■ Asetage sahtel väljatõmbesiinidele.
■ Lükake sahtel soklisse.

Sahtel fikseerub kuuldavalt.

Nõuanne: Kontrollige, kas sahtel on õigesti fikseerunud, avades ja sulgedes selle veel kord.

Järgige jaotist "Sahtli joondamine".

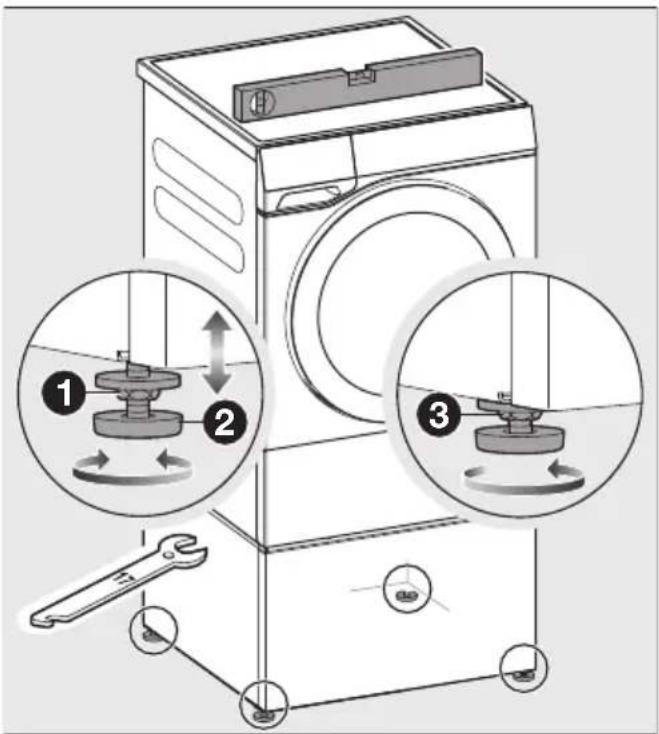

Sokli jalgade joondamine ja kinnitamine

Pesumasina ja sokli kombinatsiooni peab eraldi paigalduse korral kinnituskeeltega põranda külge kinnitama. Järgige jaotist "Kinnituskeelte kasutamine".

Laitmatu töö tagamiseks peab sokkel asetsema köigil neljal jalal loodis. Asja- tundmatu paigaldamine suurendab vee- ja energiakulu.

■ Kontrollige vesiloodiga, kas pesumasin on loodis.
■ Loodis paigalduse saavutamiseks keerake jalg või jalad välja.

① Keerake jalgade vastumutrid päripäeva mutrivõtmega lahti.
2 Keerake vastumutrid koos jalgadega välja.
3 Hoidke jalgu torutangide abil kinni. Keerake vastumutrid mutrivõtmega sokli korpusele kinni.

Nõuanne: Kui ühendusdetaile ei ole va- ja, pöörake ühendusdetailid sisse.

Kuivati monteerimine

Sokkel sobib üksnes Miele pesumasinatele ja kuivatitele.

Ümberminekuoht.

Kinnitamata sokkel võib koos kuivatiga paigast liikuda või ümber kukkuda. Kinnitage sokkel kaasasolevate kinnituskeeltega.

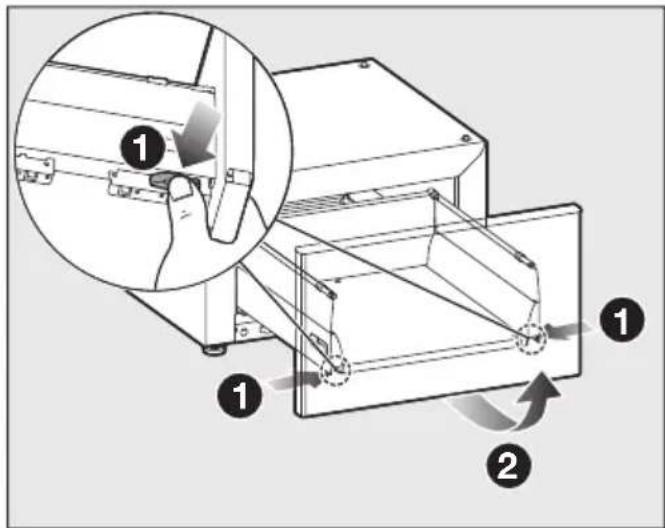

Sokli ettevalmistamine montaažiks

Sahtli eemaldamine

■ Vajutage sahtlit.
■ Tõmmake sahtel täielikult välja.

① Vajutage külgmistele kinnituskonksudele.

2 Tõstke sahtlit veidi ja võtke siis välja.
■ Lükake väljatõmbesiinid tagasi soklisse.

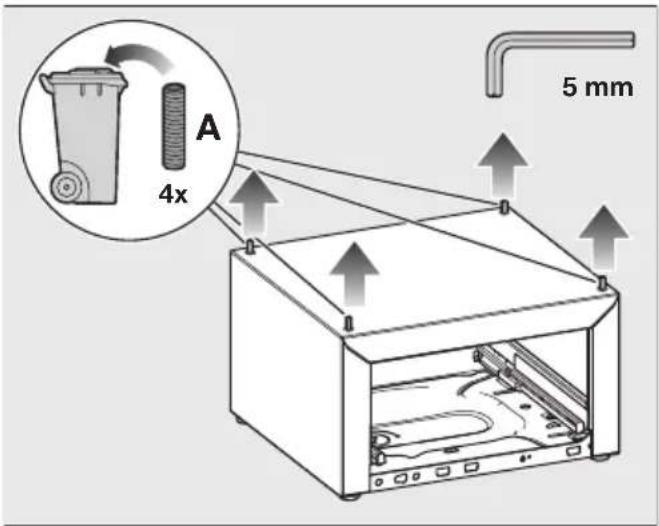

Keermetihvtide vahetamine

Sokli külge kinnitatud keermetihvtid tuleb asendada kaasasolevate lühemate keermetihvtidega.

■ Keerake keermetihvtid A sisekuuskantvõtmega välja ja hoidke seejuures keermepolte soklis torutangide abil kinni.

Eemaldatud pikemaid keermetihvte A ei ole kuivati monteerimiseks vaja ja need võib ära visata.

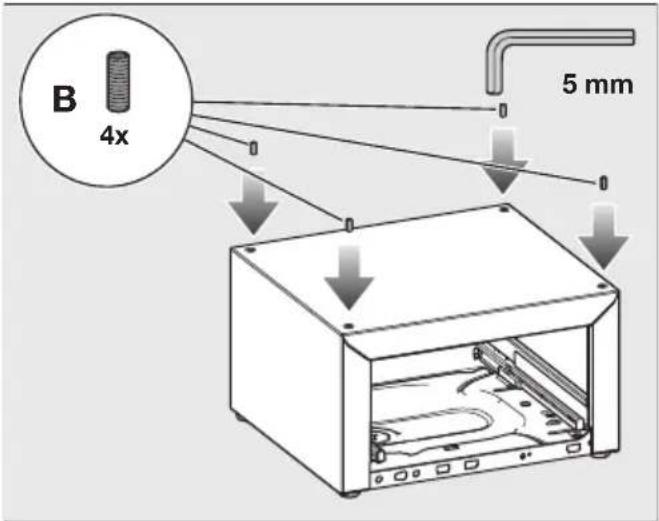

■ Keerake lühemad keermetihvtid B kuni tökiseni soklisse.

Sokli tagaseina ettevalmistamine

■ Kleepige tarvikukotist võetud tihendusribad vastavalt joonisele tagaseina siseküljele.

Sahtli tagasipanemine

■ Vajutage mölemat väljatömbesiini.
Väljatõmbesiinid liiguvad veidi välja.
■ Tõmmake väljatõmbesiinid täielikult välja.
■ Asetage sahtel väljatõmbesiinidele.
■ Lükake sahtel soklisse.

Sahtel fikseerub kuuldavalt.

Nõuanne: Kontrollige, kas sahtel on õigesti fikseerunud, avades ja sulgedes selle veel kord.

Järgige jaotist "Sahtli joondamine".

Kuivati ettevalmistamine

1. Kondensaadimahuti tühjendamine

■ Tühjendage kondensaadimahuti, nagu on kirjeldatud kuivati kasutusjuhendis.

■ Keerake kuivati neli jalga täielikult sisse.

Kuivati töstmine soklile

Selle sammu jaoks on vaja kahte inimest.

Sörmede muljumise oht.

Sörmed võivad saada muljuda, kui need satuvad kuivati korpuse ja keer-metihvtide vahele.

■ Tõstke kuivati soklile.
■ Viige kuivatijalgade avad keermetihvti- desse.

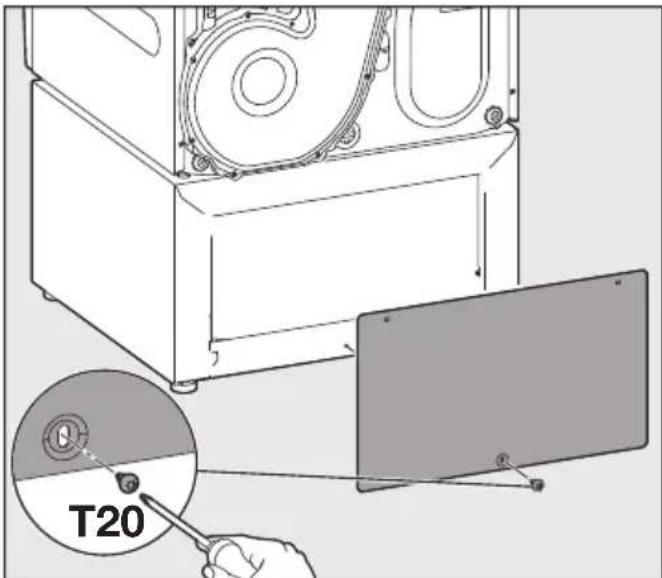

Kuivati ühendamine sokli tagaseinaga

Kruvige sokli tagasein altpoolt käega kaasas oleva kumerpeakruviga sokli külge kinni.

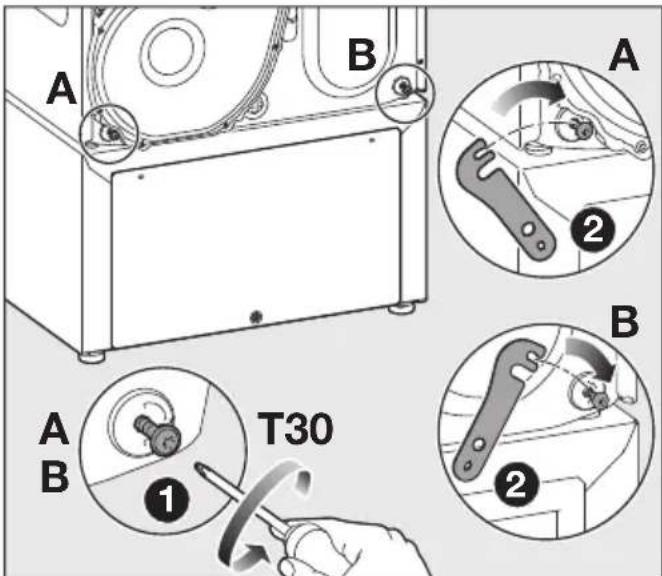

1 Keerake mölemad alumised kruvid A ja B kuivati tagaseina külge kinni (ärge keerake välja).

2 Riputage ühendusdetailid lahti keeratud kruvide külge.

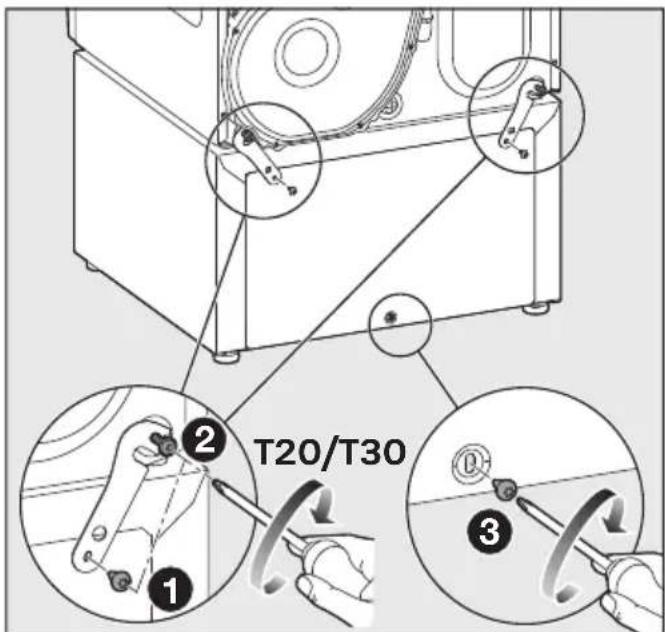

1 Kruvige ühendusdetailid ja tagasein kaasasoleva kumerpeakruviga sokli külge kinni.
2 Keerake kruvid kuivati külge tagasi kinni.
3 Kruvige alumine kumerpeakruvi tagakülje külge kinni.

Sokli jalgade joondamine ja kinnitamine

Kuivati ja sokli kombinatsiooni peab eraldi paigalduse korral kinnituskeel-tega põranda külge kinnitama.

Järgige jaotist "Kinnituskeelte kasutamine".

Laitmatu töö tagamiseks peab kuivatiga sokkel asetsema köigil neljal jalal loodis.

■ Kontrollige vesiloodiga, kas kuivati on loodis.
■ Loodis paigalduse saavutamiseks keerake jalg või jalad välja.

① Keerake jalgade vastumutrid pääripäeva mutrivõtmega lahti.
2 Keerake vastumutrid koos jalgadega välja.
3 Hoidke jalgu torutangide abil kinni. Keerake vastumutrid mutrivõtmega sokli korpusele kinni.

Kinnituskeelte kasutamine

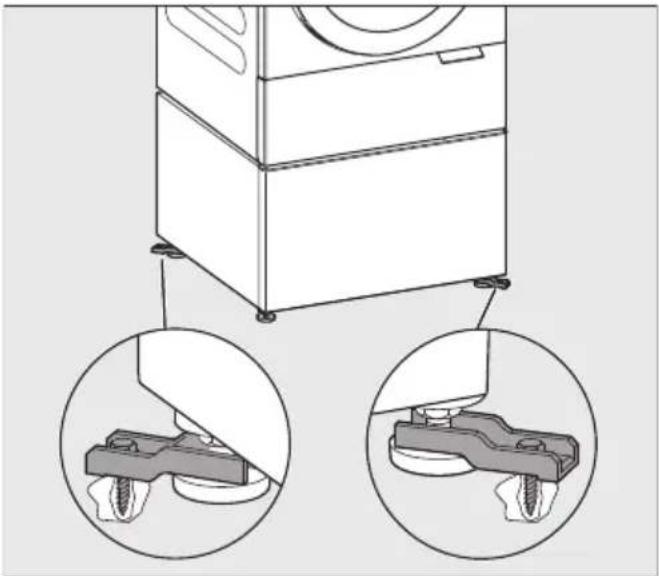

Sokli kinnitamine kinnituskeelte abil põranda külge

Ümberminekuoht.

Kinnitamata sokkel võib koos pesumasina või kuivatiga paigast liikuda või ümber kukkuda.

Kinnitage sokkel kaasasolevate kinnituskeeltega.

■ Kinnitage soklijalad kaasasolevate kinnituskeeltega diagonaalselt, nt eesmine parempoolne jalg ja tagumine vasakpoolne jalg.

Sellega saavutate parima kaitse paigaltliikumise või ümberkukkumise vastu.

Nõuanne: Tõhusaim kinnitus on, kui kinnituskeeled kinnitatakse veidi väljapoole seatult. Järgige kinnituskeelte paigaldusjuhendit.

Sahtli joondamine

Kui sahtli esipaneel ei ole kuivati või pesumasinaga täpselt kohakuti, saab esi- paneeli kohandada.

Kattekorgi eemaldamine

■ Eemaldage kattekork käega.

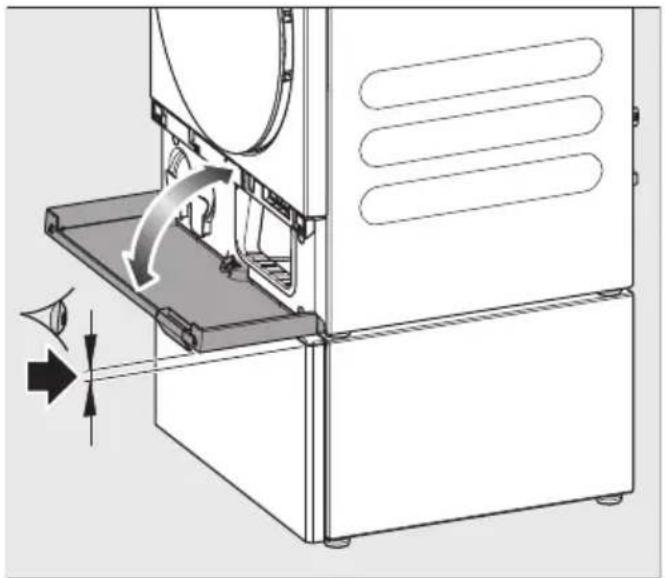

Sahtli vertikaalne joondamine

Sahtli mölemal lengil on ratas, millega saab seadistada esipaneeli körgust. Jälgige, et körgus seadistataks parema ja vasakul ühtlaselt.

■ Sahtli üles- või allaliigutamiseks keerake ratast.
■ Pange kattekorgid jälle peale.

Nõuanne: Jälgige, et sokliluuki saaks täielikult allapoole avada.

Sahtli horisontaalne joondamine

Parempoolsel lengil on lisaks kruvi, millega saab paneeli horisontaalses suunas paremale või vasakule liigutada.

■ Paneeli vasakule või paremale nihutamiseks keerake kruvi.

Sahtli kalde kohandamine

■ Sahtli kalde kohandamiseks keerake kruvikeeraja abil mölemat siinivarrast.

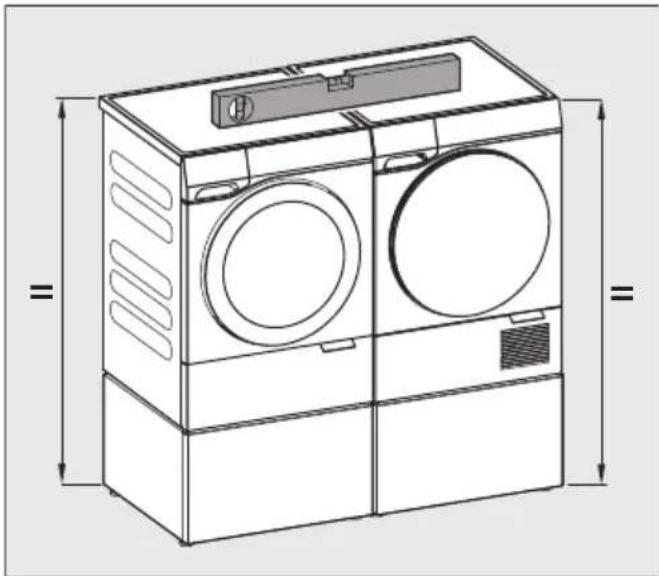

Paari paigaldamine

Kuivati ja pesumasina kõrvuti paigaldamisel peab soklid ühendama pesumasina sokli jalgadel olevate ühendusdetailide abil. Kui ühendusdetailid on paremal küljel, asub kuivati paremal; kui ühendusdetailid on vasakul küljel, asub kuivati vasakul.

Paigaldamisel pöörake tähelepanu järgmisele.

• Soklid peavad olema sama körged.
• Soklid peavad asetsema ühel joonel.

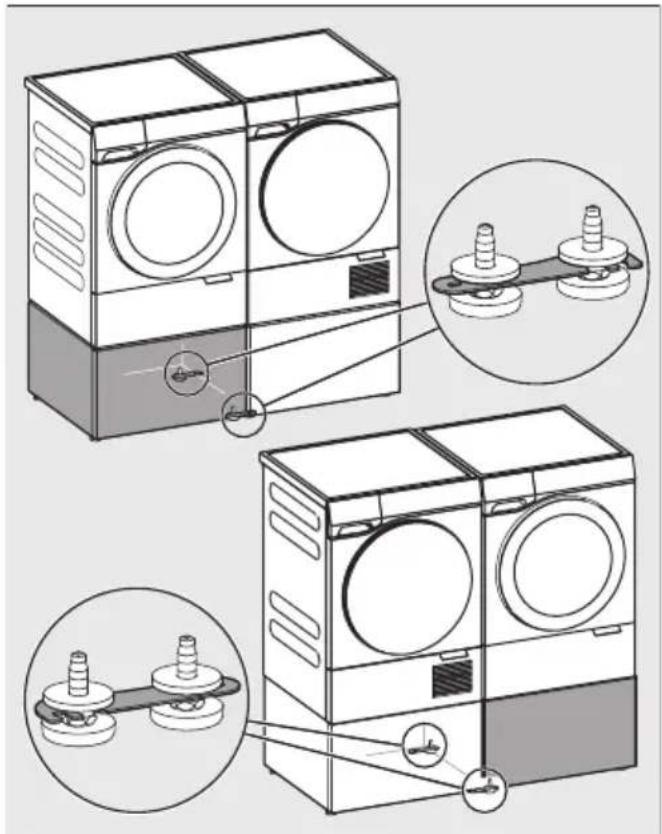

Soklite ühendamine

■ Keerake vastumutrid pesumasina ja kuivati sokli jalgadel lahti.
■ Pöörake pesumasina sokli jalgadel olevad ühendusdetailid välja.
■ Lükake mölemad soklid kokku.

■ Seadke ühendusdetailid kuivati sokli jalgade ümber.
■ Kontrollige, kas soklite körgused sobivad kokku ja on ühetasased.
■ Tasakaalustage erinevad körgused jal-gade abil.
■ Kinnitage köik jalad vastumutrite abil.
