Märke	Miele
Modell	WTS 610
Produkttyp	Tvättmaskin
Tvättkapacitet	8 kg
Mått (H x B x D)	850 x 600 x 650 mm
Nettovikt	Cirka 90 kg
Elanslutning	230 V, 50 Hz
Energiklass	A+++
Maximal centrifugeringshastighet	1400 varv/min
Ljudnivå (tvätt/centrifugering)	52 dB / 72 dB
Tvättprogram	Bomull, Syntet, Ull, Fintvätt, Snabb, etc.
Specialfunktioner	Fördröjd start, Programmerat slut, Barnlås, Läckageskyddssystem
Sockel ingår	Ja, med förvaringslåda (max. belastning 15 kg)
Underhåll	Regelbunden rengöring av filter, tvättmedelsfack, dörrtätning
Reservdelar finns	Dörrtätning, filter, drivrem, pump
Garanti	2 år (förlängningsbar)

Vanliga frågor - WTS 610 MIELE

Hur monterar man tvättmaskinen på sockeln?

Lägg tvättmaskinen på sidan, ta bort fötterna, sätt distanshylsorna på gängstängerna, skjut ihop sockeln och tvättmaskinen, skruva sedan fast gängpinnarna inuti sockeln med den medföljande gaffelnyckeln.

Hur tar man bort sockelns låda?

Tryck på lådan, dra ut den helt, tryck sedan mot sidostoppkrokarna samtidigt som du lyfter lådan något för att ta bort den. Skjut därefter in skenorna i sockeln.

Hur kopplar man ihop två socklar sida vid sida?

Använd de medföljande anslutningsdelarna. Ta bort tvättmaskinens sockelfötter, montera anslutningarna i ordningen: bricka, anslutningsdel, låsmutter, fot. Vik sedan ut delarna och skjut ihop socklarna.

Hur justerar man sockelns låda?

Ta bort sidokåporna, använd justeringsratten för att justera höjden vertikalt (även på båda sidorna). För horisontell justering, vrid skruven på den högra ramen. För lutning, skjut bakkåporna och vrid stängerna med en skruvmejsel.

Hur förankrar man sockeln i golvet?

Använd de medföljande klämflikarna. Förankra sockelns fötter diagonalt (t.ex. höger främre fot och vänster bakre fot) genom att fästa klämflikarna något utåt för bättre stabilitet.

Hur installerar man sockelns bakvägg?

Limma tätningslisterna på insidan av bakväggen, skruva sedan fast den förberedda plattan på baksidan av sockeln med de medföljande kupolskruvarna (T20).

Hur vattenjusterar man sockeln?

Använd ett vattenpass. För att korrigera, skruva loss låsmuttern på fötterna medurs, skruva loss låsmuttern med fötterna, håll fötterna på plats med en polygrip, dra sedan åt låsmuttern mot karossen.

Vad är max belastning för lådan?

Sockelns låda tål en maximal belastning på 15 kg.

Kan jag använda denna sockel för en torktumlare?

Ja, sockeln passar även för Miele torktumlare. Du måste byta ut de långa gängstiften mot de medföljande kortare, töm kondensvattenbehållaren och skruva in torktumlarens fötter helt innan du lyfter upp den på sockeln.

Hur byter man gängstiften för en torktumlare?

Skruva loss de långa gängstiften A med en insexnyckel medan du håller gängpinnarna med en vattenpumpstång. Skruva sedan in de korta gängstiften B tills de bottnar.

BRUKSANVISNING WTS 610 MIELE

Følg avsnittet «Bruk av braketter».

Justering av skuffens helning

① Sockel
② Låda (max. belastning 15 kg)
③ Förbindningsstycken
④ Klisterremsor för bakre väggen
⑤ Skruvar med kullrigt huvud CEM 4 x 10
⑥ Distanshylsor
⑦ Gängade stift M 10 x 40 mm
⑧ Bakre vägg sockel
⑨ Byggsats golvförankring
⑩ Miele fast nyckel

Montera tvättmaskinen

Sockeln är endast lämplig för tvättmaskiner och torktumlare från Miele.

Risk för olyckor på grund av vältvättmaskin.

En tvättmaskin som inte är fast-skruvad i sockeln kan välta.

Skruva fast tvättmaskinen ordentligt i sockeln.

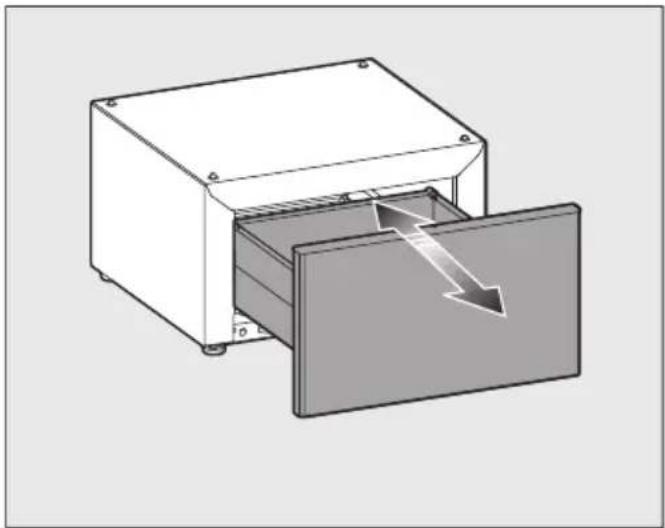

Ta ut lådan

■ Tryck mot lådan.
■ Dra ut lådan helt.

1 Tryck mot spärrhakarna på sidan.
2 Lyft lådan en aning och ta ut lådan.
■ Skjut tillbaka utdragsskenorna i sockeln.

Använda adaptrarna

Om två socklar monteras bredvid varandra måste socklarna anslutas till varandra.

Anslutningen görs med hjälp av de medföljande adaptrarna.

Monteringen av adaptrarna beror på tvättmaskinens luckgångjärn.

Tips! Fäst adaptrarna även om du ännu inte har någon ytterligare sockel. På så vis undviker du en senare, besvärlig ombyggnad och adaptrarna finns säkert förvarade.

Luckhängning vänster

Adaptrarna monteras vid sockelns fötter.

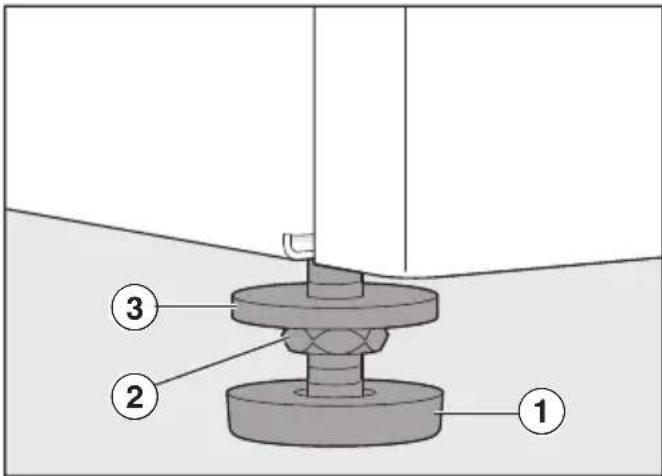

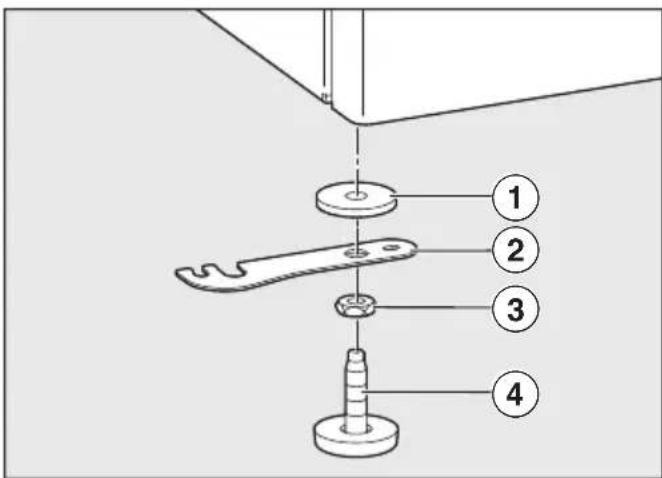

Demontera sockelns fötter

För att montera adaptrarna måste sockelns fötter tas bort.

■ Lossa kontramuttern ② mellan brickan ① och foten ③ medurs med den medföljande fasta nyckeln.
■ Upprepa detta steg för alla fyra fötterna.
■ Skruva loss de två högra eller vänstra fötterna helt.

Installera adaptrar

■ Sätt tillbaka adaptrarna med de borttagna fötterna.

Observera följande ordning sett från sockeln:

1. Bricka
2. Adapter
3. Kontramutter
4. Fot

■ Skruva fast sockelfötterna igen, men dra inte åt kontramuttern.

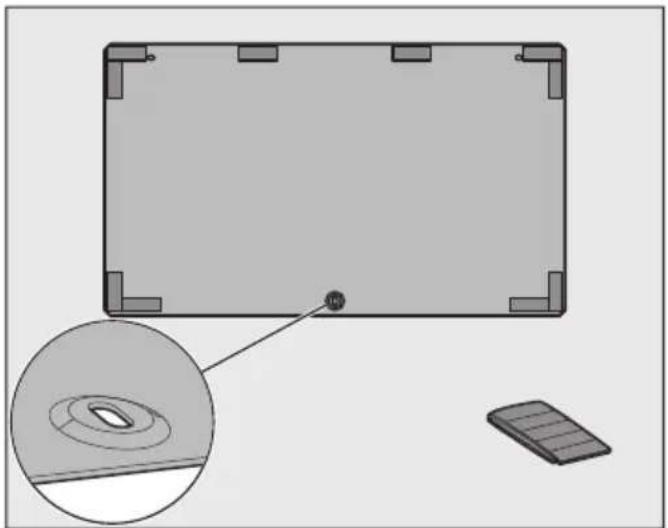

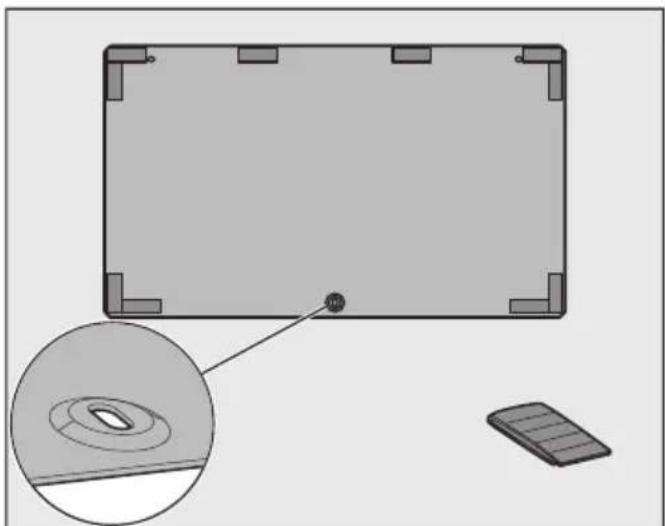

Förbereda den bakre väggen på sockeln

■ Limma fast tätningslisterna från det medföljande tillbehöret på insidan av bakväggen enligt bilden.

Förbereda tvättmaskinen

Följande åtgärder måste vidtas:

1. Montera transportsäkringen (om den redan har tagits bort).
2. Töm ut vattnet (om tvättmaskinen har använts).
3. Ta ut tvättmedelsbehållaren.
4. Ta bort tvättmedelspatronerna (om sådana finns och är isatta).

Ansluta tvättmaskinen till sockeln

Skador på tvättmaskin och golv.

Tvättmaskinen och golvet kan skadas om anvisningarna för iordningställande av tvättmaskinen inte följs.

Följ instruktionerna för att förbereda tvättmaskinen.

Lägg tvättmaskinen på sidan

Två personer krävs för detta steg.

■ Lägg ut ett plant, mjukt underlag (till exempel en filt).
Lägg tvättmaskinen långsamt på ena sidan.

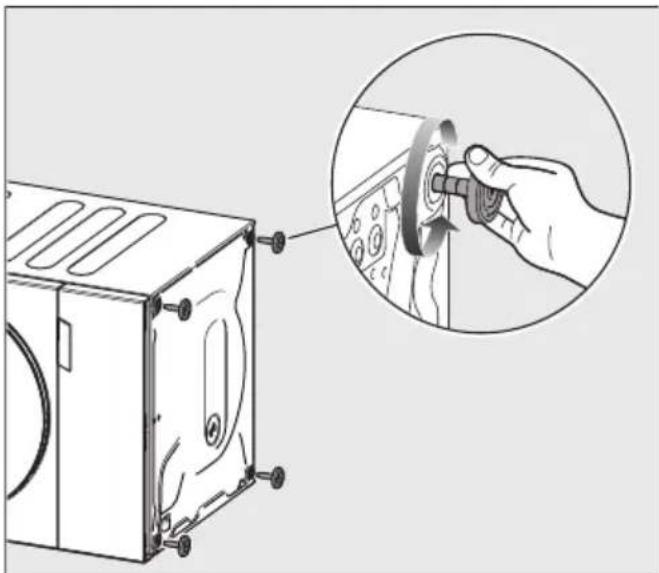

Ta bort fötterna på tvättmaskinen

■ Lossa kontramuttern medurs med den medföljande fasta nyckeln.
■ Vrid ut foten helt och hållet och ta bort foten.
■ Upprepa processen för alla fyra fötterna.

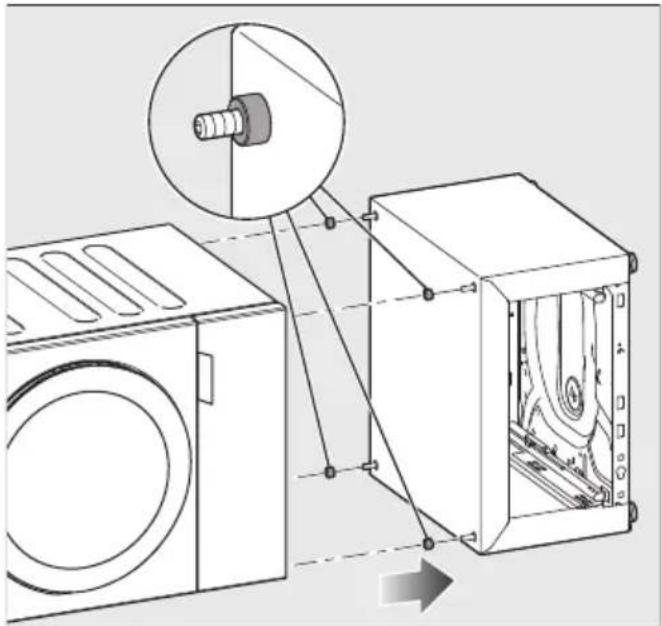

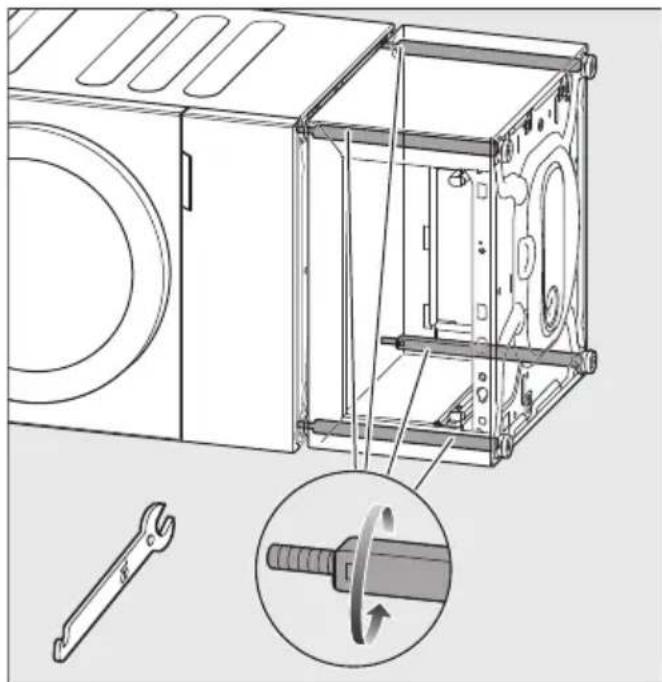

Skruva fast sockeln på tvättmaskinen

■ Sätt distanshylsorna på gängstiften.
■ Skjut ihop sockeln och tvättmaskinen. Skruvarna måste sättas in i hålen för tvättmaskinens borttagna fötter.

■ Vrid alla fyra gängade bultar på insi- dan av sockeln växelvis och jämnt med en fast nyckel.

Sockeln är ordentligt fastskruvad i tvättmaskinen.

Rikta kombinationen tvättmaskin-sockel

Två personer krävs för detta steg.

■ Rikta försiktigt upp kombinationen.

Montera bakväggen på sockeln

■ Skruva fast den förberedda plåten på baksidan av sockeln med hjälp av de medföljande skruvarna med runt huvud.

Sätta in lådan

■ Tryck mot de två utdragbara skenorna. Lådans utdragsskenor går ut en aning.

■ Dra ut lädskenorna helt och hållet.
■ Placera lådan på skenorna.
■ Skjut in lådan i sockeln.

Lådan klickar hörbart på plats.

Tips! Kontrollera att lådan sitter ordentligt genom att öppna och sedan stänga den igen.

Läs mer i avsnittet "Rikta lådan".

Rikta och läsa fast sockelns fötter

Kombinationen tvättmaskin/sockel måste förankras i golvet med spännjärn när den installeras individuellt. Se avsnittet "Använda spännjärn".

Sockeln måste stå lodrätt och jämnt på alla fyra fötter för att fungera optimalt. Felaktig installation ökar vatten- och energiförbrukningen.

■ Kontrollera om tvättmaskinen står lodrätt med hjälp av ett vattenpass.
■ För att uppnå ett vertikalt läge, skruva loss foten/fötterna.

1 Skruva loss kontramuttern på fötterna medurs med hjälp av en fast nyckel.
2 Skruva ut kontramuttern tillsammans med fötterna.
3 Håll fast skruvfötterna med en polygrip. Skruva fast kontramuttern mot sockelns hölje med hjälp av en fast nyckel.

Tips! Om adaptrarna inte behövs, fäll in dessa.

Montera torktumlaren

Sockeln är endast lämplig för tvättmaskiner och torktumlare från Miele.

Risk för vältning.

En oförankrad sockel kan röra sig eller välta med torktumlaren.

Förankra sockeln med de medföljan- de spännjärnen.

Förbereda sockeln för montering

Ta ut lådan

■ Tryck mot lådan.
■ Dra ut lådan helt.

① Tryck mot spärrhakarna på sidan.
2 Lyft lådan en aning och ta ut lådan.
■ Skjut tillbaka utdragsskenorna i sockeln.

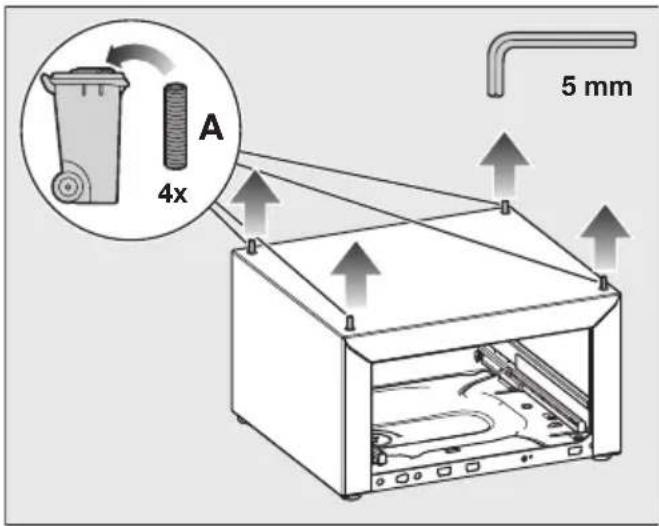

Byta ut de gängade skruvarna

De skruvar som är fästa på sockeln måste ersättas med de kortare gängade stiften som medföljer.

■ Skruva loss skruvarna A med en sexkantsnyckel och håll samtidigt fast de gångade bultarna i sockeln med en polygrip.

De borttagna, längre skruvarna A behövs inte för att montera torktumlaren och kan slängas bort.

■ Skruva in de kortare skruvarna B i sockeln så långt det går.

Förbereda den bakre väggen på sockeln

■ Limma fast tätningslisterna från det medföljande tillbehöret på insidan av bakväggen enligt bilden.

Sätta in lådan

■ Tryck mot de två utdragbara skenorna. Lådans utdragsskenor går ut en aning.
■ Dra ut lädskenorna helt och hållet.
■ Placera lådan på skenorna.
■ Skjut in lådan i sockeln.

Lådan klickar hörbart på plats.

Tips! Kontrollera att lådan sitter ordentligt genom att öppna och sedan stänga den igen.

Läs mer i avsnittet "Rikta lådan".

Förbereda torktumlaren

1. Töm kondensatbehållaren

■ Töm kondensatbehållaren enligt anvisningarna i torktumlarens bruksanvisning.

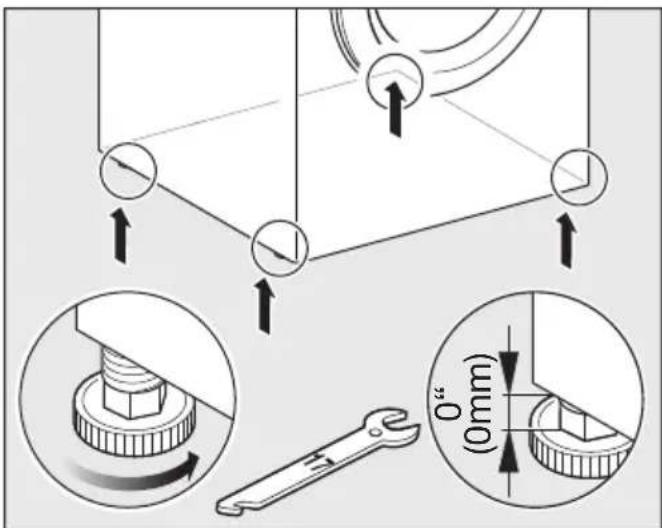

2. Skruva fast torktumlarens fötter

■ Skruva fast de fyrafötterna på torktumlaren helt och hållet.

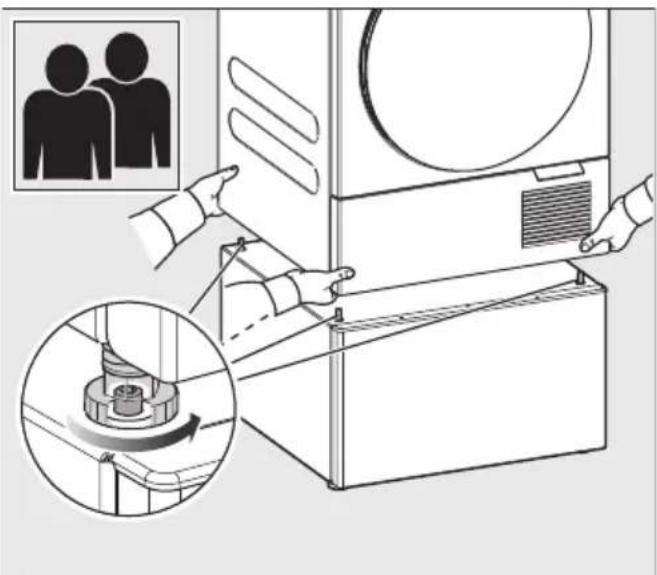

Lyft upp torktumlaren på sockeln

Två personer krävs för detta steg.

⚠️ Risk för klämskador på fingrar. Risk för att fingrarna hamnar i kläm om de hamnar mellan torktumlarhöljet och gångstiften. Lyft inte torktumlaren i hörnen.

■ Lyft upp torktumlaren på sockeln.
■ För in öppningarna i torktumlarens fötter i de gängade stiften.

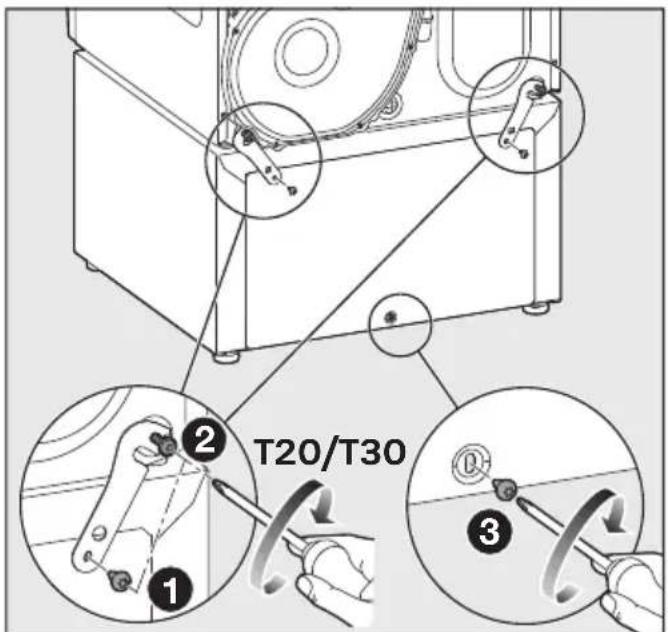

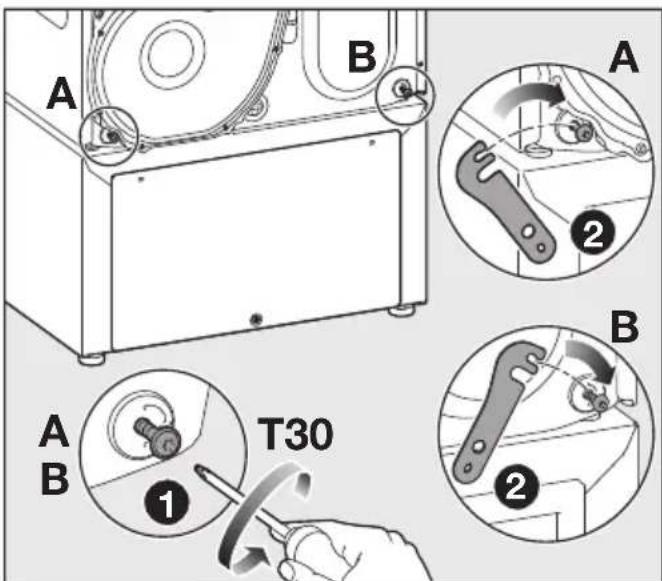

Ansluta torktumlaren till sockelns bakvägg

■ Skruva fast sockelns bakvägg handfast nertill med en av de medföljande skruvarna med runt huvud.

1 Lossa de två nedre skruvarna A och B på torktumlarens baksida (skruva inte loss dem).

② Häng upp adaptrarna på de lossade skruvarna.

1 Skruva fast adaptrarna och bakväggen på sockeln med hjälp av de medföljande skruvarna med runt huvud.

2 Dra åt skruvarna på torktumlaren igen.

3 Dra åt den nedre skruven med runt huvud på bakväggen.

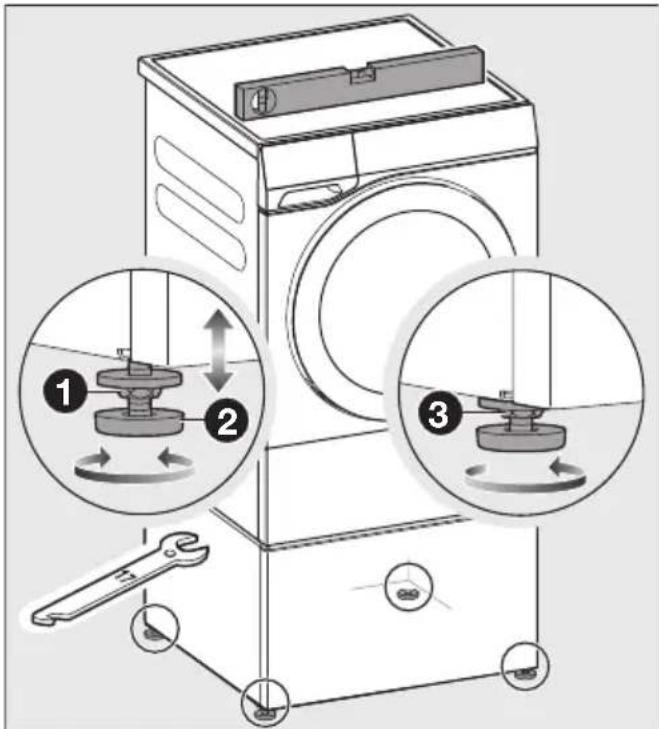

Rikta och läsa fast sockelns fötter

Kombinationen torktumlare/sockel måste förankras i golvet med spännjärn när den installeras individuellt. Se avsnittet "Använda spännjärn".

Sockeln med torktumlaren måste stå lodrätt och jämnt på alla fyra fötter för att fungera optimalt.

■ Kontrollera om torktumlaren står lodrätt med hjälp av ett vattenpass.
■ För att uppnå ett vertikalt läge, skruva loss foten/fötterna.

1 Skruva loss kontramuttern på fötterna medurs med hjälp av en fast nyckel.
2 Skruva ut kontramuttern tillsammans med fötterna.
3 Håll fast skruvfötterna med en polygrip. Skruva fast kontramuttern mot sockelns hölje med hjälp av en fast nyckel.

Använda spännjärn

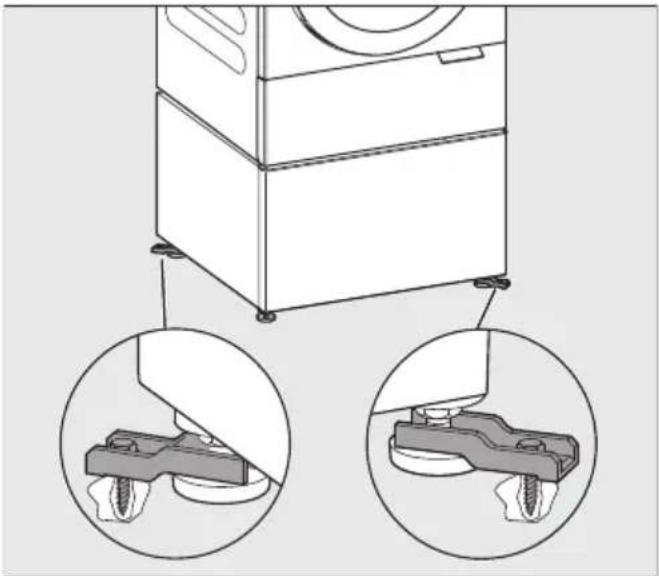

Förankra sockeln i golvet med spännjärn

Risk för vältning.

En oförankrad sockel kan förfytta sig eller välta med tvättmaskinen eller torktumlaren.

Förankra sockeln med de medföljan- de spännjärnen.

■ Förankra sockelfötterna diagonalt med hjälp av de medföljande spännjärnen, till exempel den främre högra foten och den bakre vänstra foten.

Detta ger dig det bästa skyddet mot förflyttning och vältning.

Tips! Den mest effektiva förankringen är när spännjärnen är fixerade något utåt. Beakta monteringsanvisningarna för spännjärnen.

Rikta lådan

Om lådans frontpanel inte är exakt i linje med torktumlaren eller tvättmaskinen kan frontpanelen justeras.

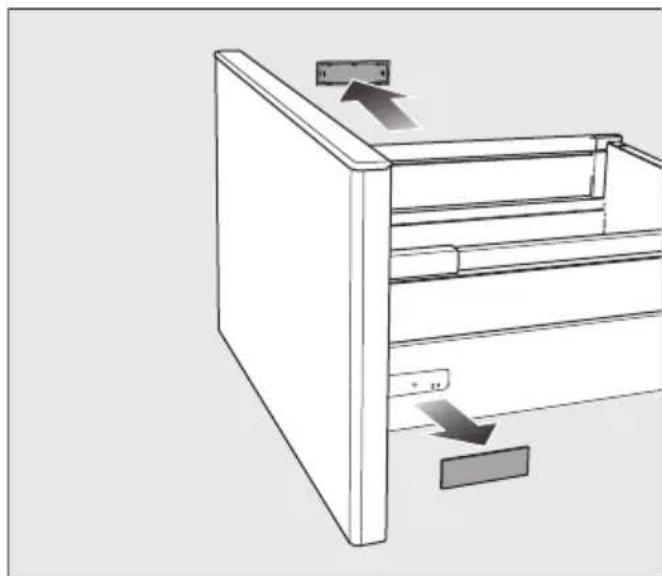

Ta bort täckkåpan

■ Öppna lådan.
Det finns en täckkåpa på båda lädramarna.

■ Ta bort täckkåporna för hand.

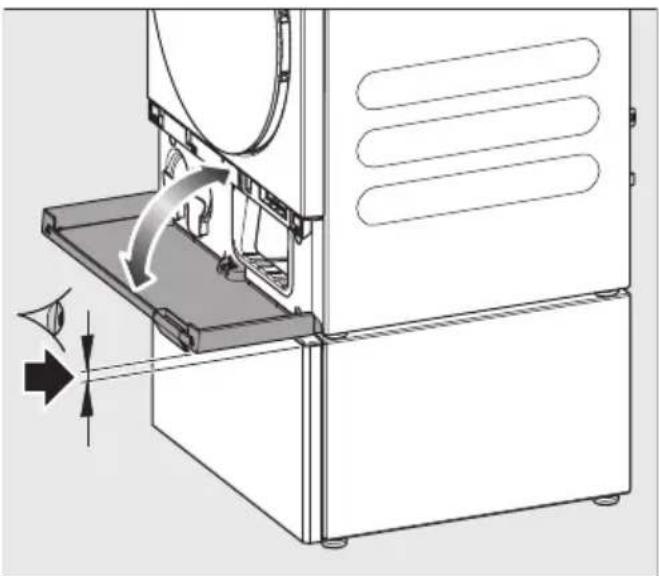

Rikta lådan vertikalt

På båda sidorna av lådan finns ett hjul som kan användas för att justera frontpanelens höjd.

Se till att höjden är jämnt inställd på höger och vänster sida.

■ För att flytta lådan uppåt eller nedåt, vrid på hjulet.
■ Sätt tillbaka täckkåporna.

Tips! Se till att sockelluckan fortfarande kan öppnas helt neråt.

Rikta lådan horisontellt

Det finns också en skruv på den högra ramen som kan användas för att flytta panelen horisontellt åt höger eller vänster.

■ Vrid på skruven för att flytta panelen åt vänster eller höger.

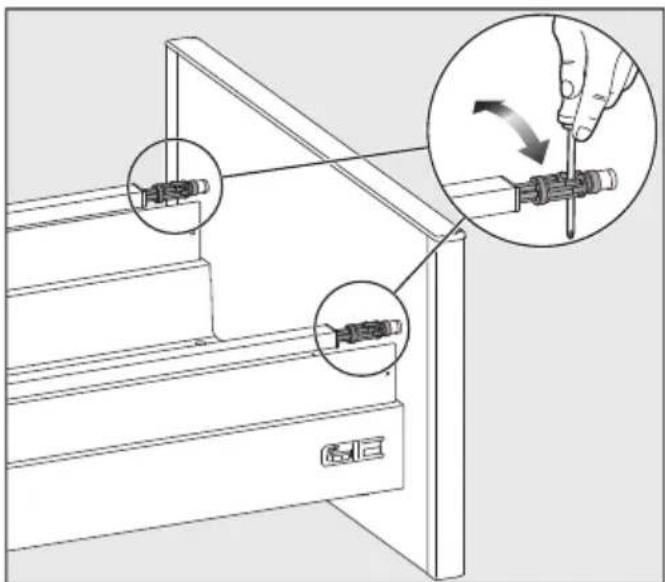

Justera lådans lutning

■ Skjut de två täckskydden bakåt.

■ För att justera lådans lutning använder du en skruvmejsel för att vrida båda räckesstängerna.

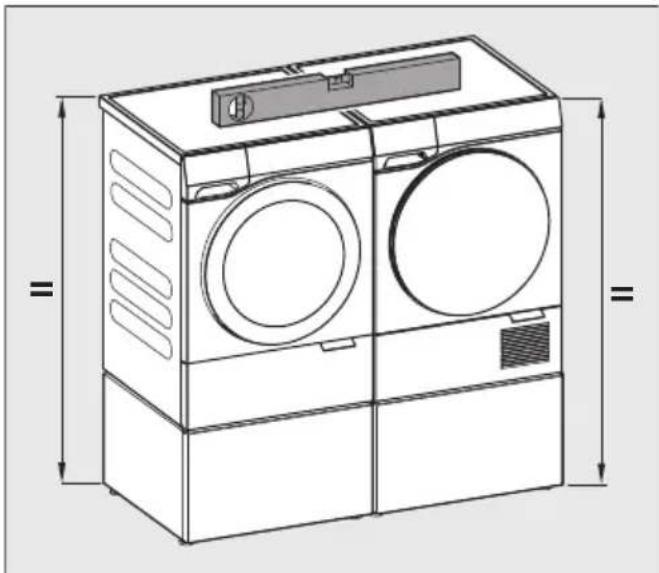

Uppställning av flera produkter bredvid varandra

Om en torktumlare och tvättmaskin installeras bredvid varandra måste socklarna kopplas ihop med hjälp av adaptrarna på fötterna på tvättmaskinens sockel. Om adaptrarna är på höger sida står torktumlaren till höger, om adaptrarna är på vänster sida står torktumlaren till vänster.

- Socklarna måste vara lika höga.

- Socklarna måste vara i linje med varandra.

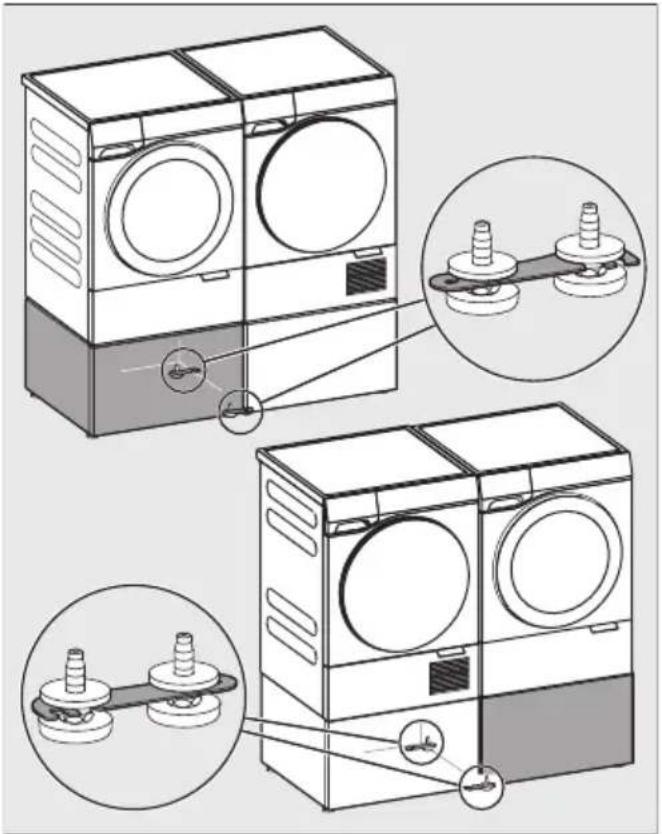

Ansluta sockeln

■ Lossa kontramuttrarna på fötterna på tvättmaskinens och torktumlarens sockel.
■ Fäll ut adaptrarna på fötterna på tvättmaskinens sockel.
■ Tryck ihop de två socklarna.

■ Placera adaptrarna runt fötterna på torktumlarens sockel.
■ Kontrollera att socklarnas höjder stämmer överens och att de ligger jämns med varandra.
■ Utjämna olika höjder med fötterna.
■ Lås alla fötter med kontramuttrarna.
