KÄYTTÖOHJE WTS 610 MIELE
2. Kuivati jalgade sissekeeramine
Ärge töstke kuivatit nurkadest.

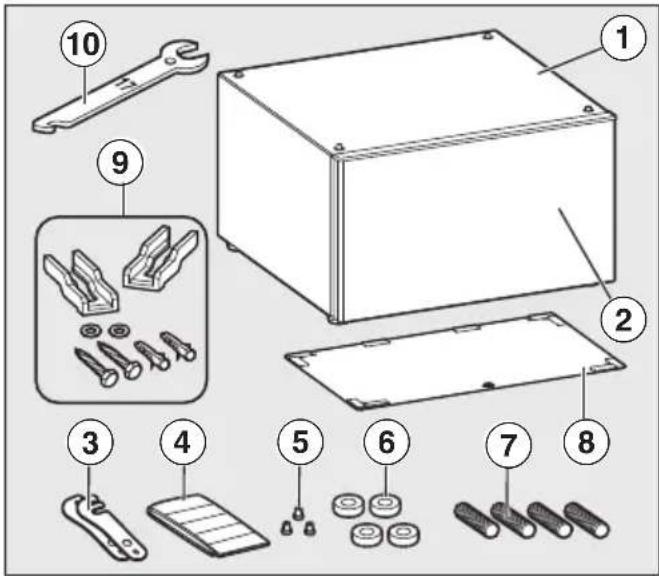

① Jalusta
② Laatikko (maksimikuorma 15 kg)
③ Liitoskappaleet
④ Tarranauha takaseinää varten
⑤ Kupukantaruuvit CEM 4 x 10
⑥ Välikeholkit
⑦ Kierretapit M 10 x 40 mm
⑧ Jalustan takaseinä
⑨ Asennussarja lattiakiinnitystä varten
⑩ Miele-kita-avain
Pesukoneen asennus
Jalusta on tarkoitettu vain Miele-pe-sukoneisiin ja -kuivauusrumpuihin.
Kaatuvan pesukoneen aiheutta- nettomuusvaara.
Pesukone voi kaatua, jos sitä ei ole kiinnitetty jalustaan.
Kiinnitä pesukone kunnolla jalustaan.

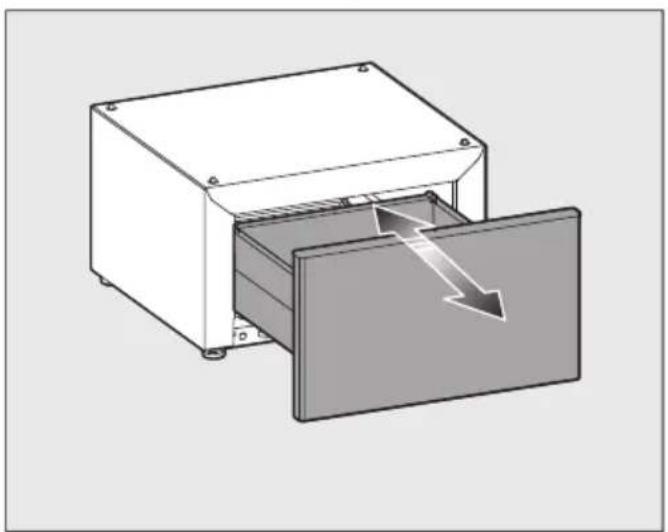

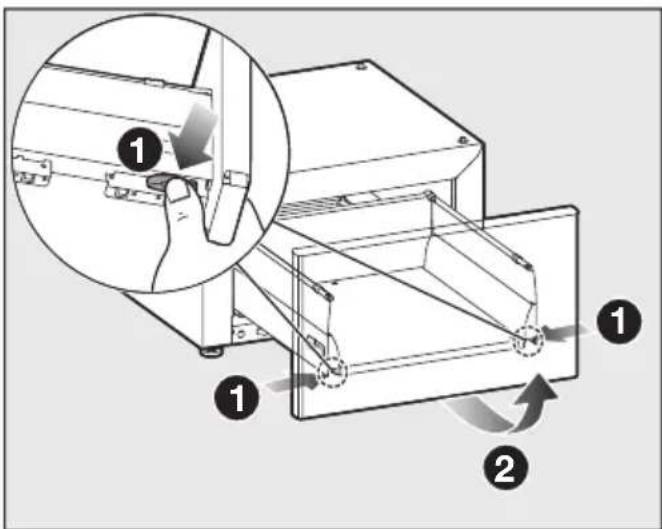

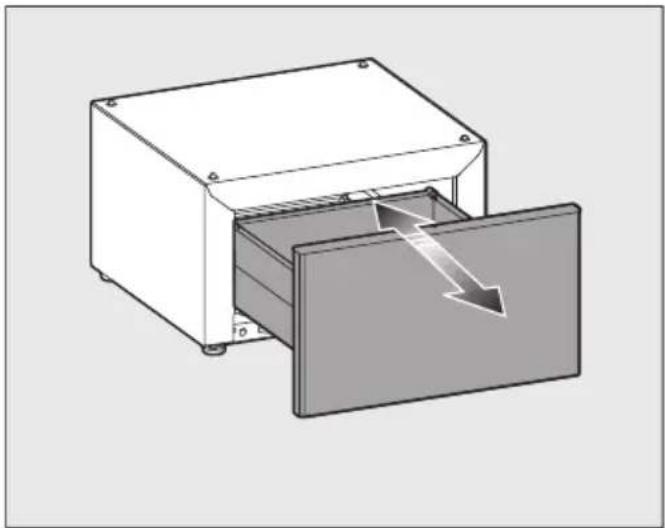

Laatikon ottaminen pois
■ Paina laatikkoa sisään.
■ Vedä laatikko kokonaan ulos.

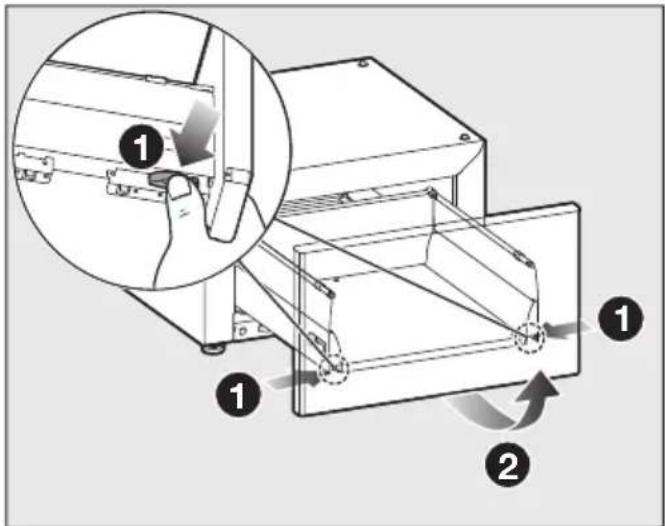

1 Paina sivulla olevia kielekkeitä.
2 Nosta laatikkoa vähän ylöspäin ja ota se pois paikaltaan.
■ Työnnä kiskot takaisin jalustan sisään.

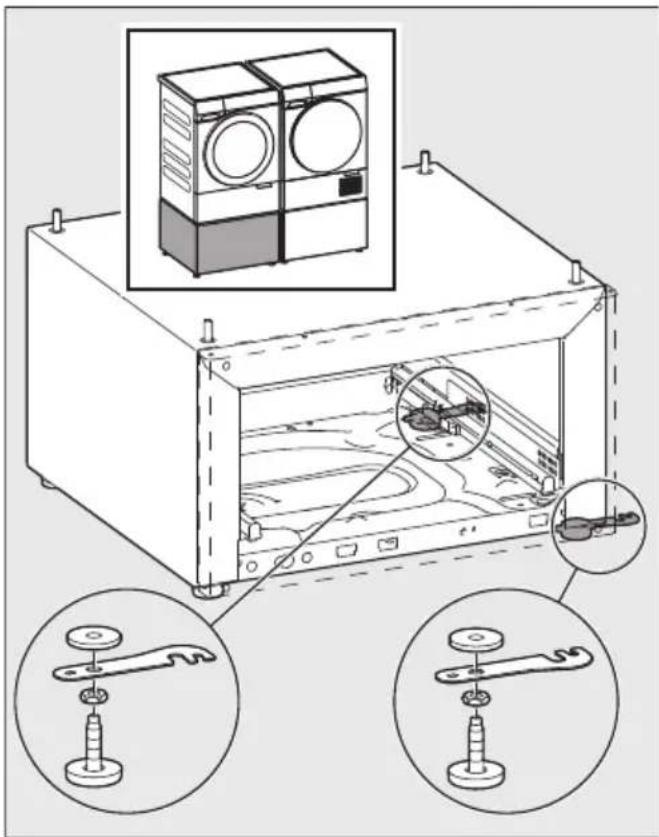

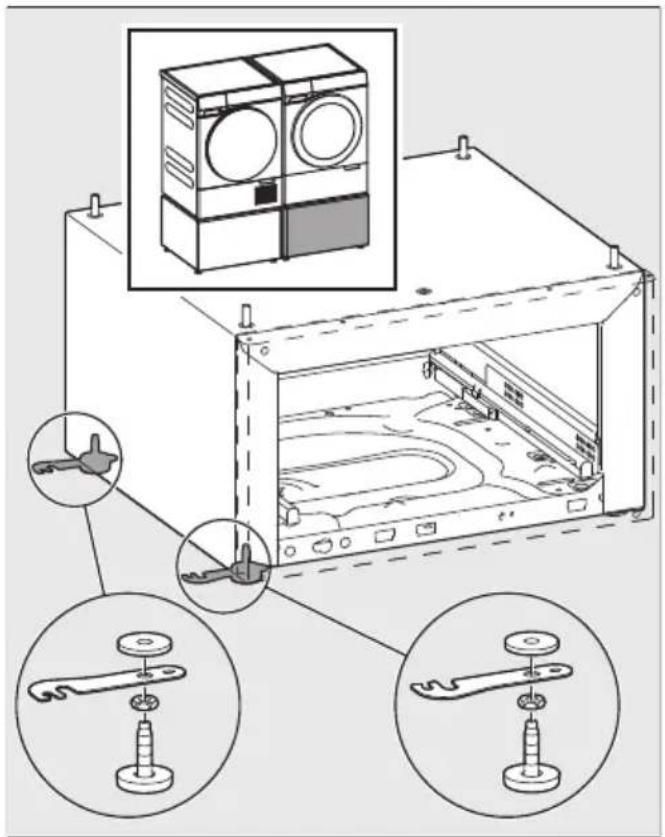

Liitoskappaleiden käyttö
Jos sijoitat kaksi jalustaa vierekkäin, ne on kiinnitettävä toisiinsa.
Käytä kiinnitykseen mukana toimitettuja liitoskappaleita.
Pesukoneen luukun avautumissuunta vaikuttaa liitoskappaleiden asennukseen.
Vinkki: Kiinnitä liitoskappaleet jalustaan myös silloin, kun käytössä ei ole toista jalustaa. Näin myöhemmät mahdolliset muutostyöt käyvät helpommin ja liitoskappaleet pysyvät varmassa tallessa.
Kun luukku avautuu vasemmalle
Kun luukku avautuu oikealle
Liitoskappaleiden asennus
Liitoskappaleet asennetaan jalustan jalkoihin.
Jalustan jalkojen irrotus
Jalustan jalat on irrotettava liitoskappaleiden asennusta varten.

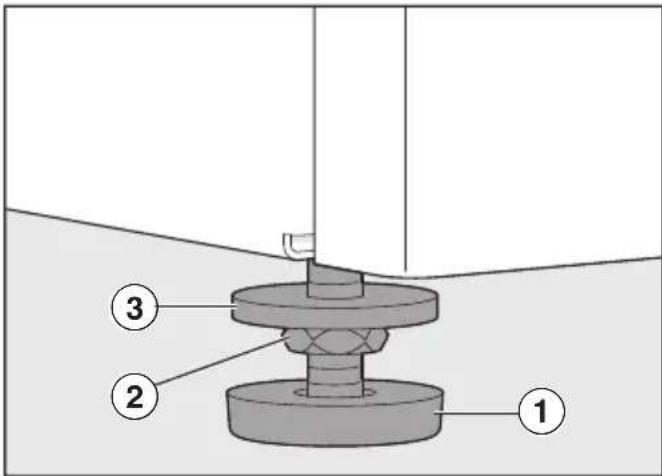

Löysää aluslaatan ① ja jalan ③ välistä vastamutteria ② kiertämällä sitä kita-avaimella myötäpäivään.
- Irrota kaikki neljä jalkaa samalla tavalla.
■ Kierrä molemmat oikean- tai vasemmanpuoleiset jalat kokonaan irti.
Liitoskappaleiden asennus
■ Aseta liitoskappaleet paikoilleen irrotettujen jalkojen kanssa.
Aseta osat paikoilleen jalustasta katsoen seuraavassa järjestyksessä:
- Aluslaatta
- Liitoskappale
- Vastamutteri
- Jalka
Kierrä jalustan jalat paikoilleen, mutta älä kiristä vastamuttereita vielä.

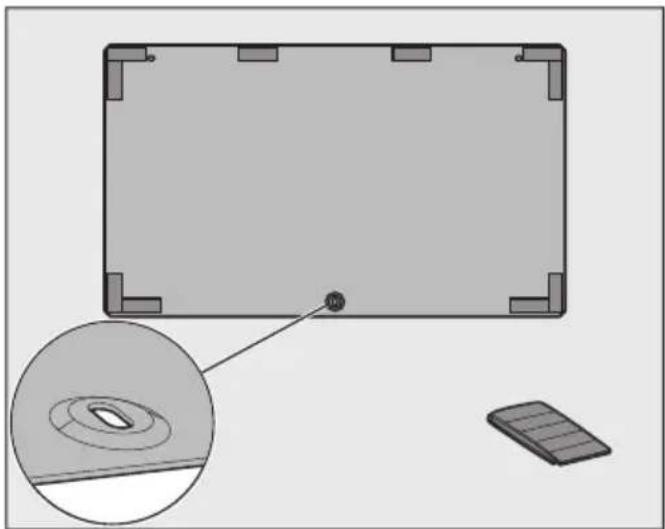

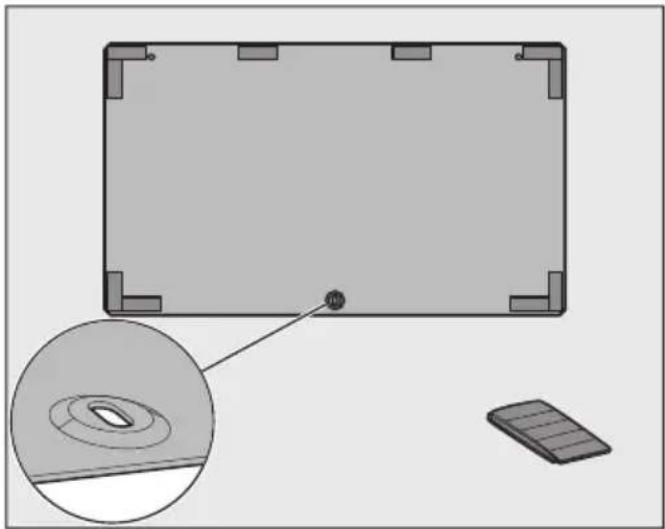

Jalustan takaseinän valmistelu
■ Liimaa pakkauksessa olevat tiivistenauhat kuvan mukaisesti takaseinän sisäpuolelle.
Pesukoneen valmistelu
Suorita seuraavat toimenpiteet:
- Irrota kuljetustuki (jos se on vielä paikallaan).
- Tyhjennä vesi pois koneesta (jos ko-netta on jo käytetty).
- Ota pesuainekotelo pois paikaltaan.
- Poista pesuainepatruunat (jos koneessa sellaiset on).
Pesukoneen kiinnitys jalustaan
⚠️ Pesukoneen ja lattiapinnoitteen vahingoittumisen vaara.
Pesukone ja lattia voivat vahingoittua, ellet valmistele pesukonetta ohjeiden mukaisesti.
Valmistele pesukone ohjeiden mukaisesti.
Pesukoneen kaataminen kyljelleen
Tähän työvaiheeseen tarvitaan kaksi henkilöä.
■ Levitä lattialle tasainen pehmeä alusta (esim. peitto).
■ Kaada pesukone hitaasti kyljelleen.

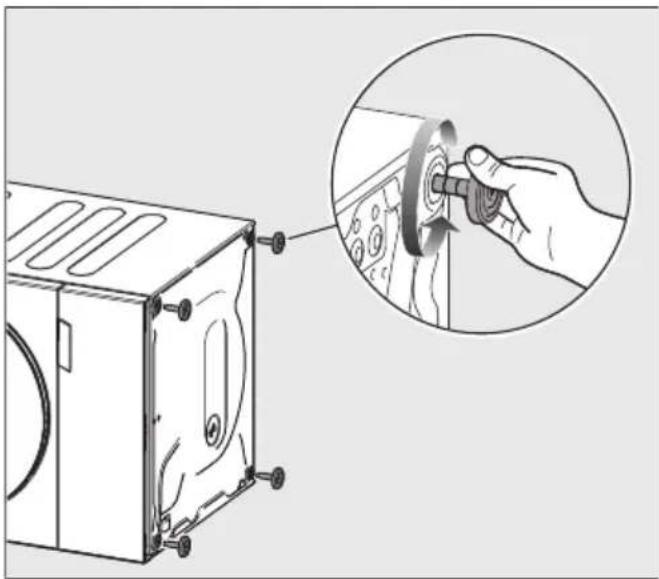

Pesukoneen jalkojen irrotus
Löysää vastamutteri kiertämällä sitä myötäpäivään kita-avaimella.
■ Kierrä jalka kokonaan ulos ja ota se pois paikaltaan.
Käsittele kaikki neljä jalkaa samalla tavalla.

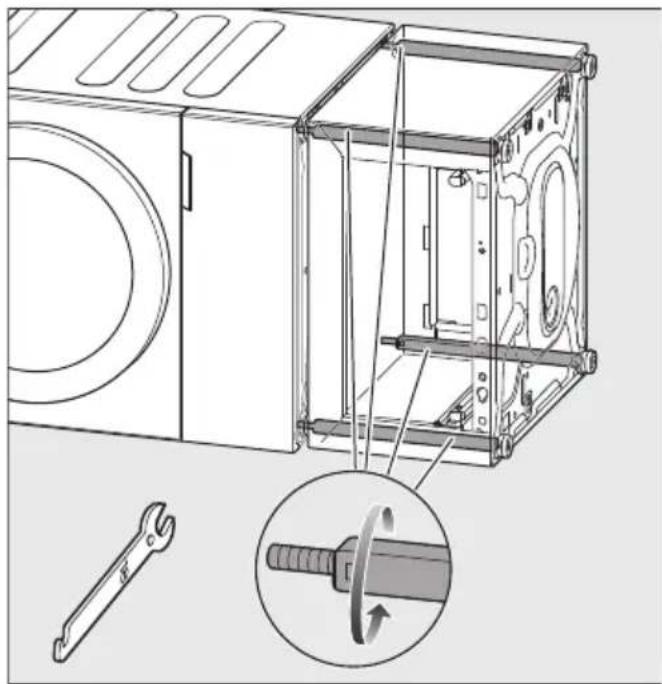

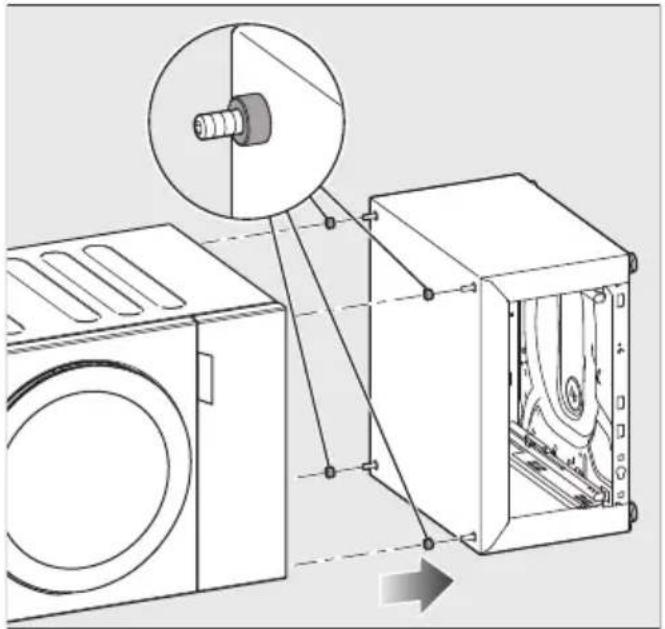

Jalustan kiinnitys pesukoneeseen
■ Aseta välikeholkit kierretappeihin.
■ Työnnä jalusta ja pesukone yhteen. Kierretappien tulee mennä aukkoihin, joista juuri irrotit jalat.
Kierrä vuorotellen ja aina saman verran kerrallaan kaikkia neljää kierre-pulttia kita-avaimella jalustan sisältä. Jalusta kiinnittyy pesukoneeseen.
Pesukone-jalustayhdistelmän nostami- nen pystvyn
Tähän työvaiheeseen tarvitaan kaksi henkilöä.
■ Nostakaa yhdistelmä varovasti pys-tyyn.

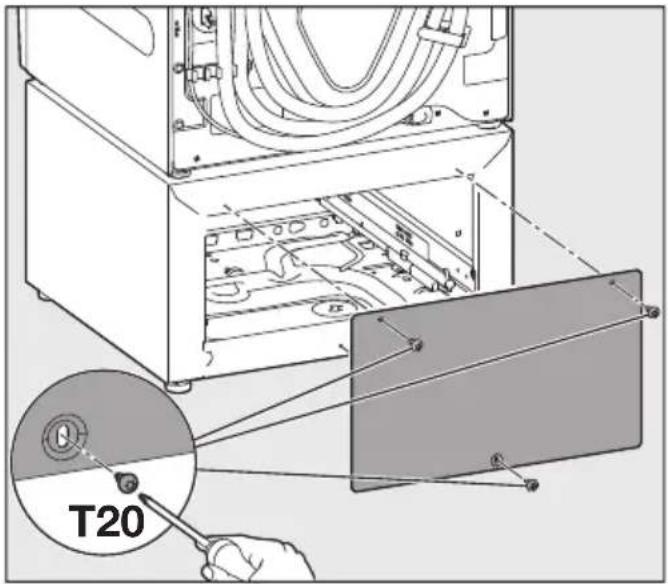

Jalustan takaseinän kiinnitys
Laatikon asettaminen paikalleen
■ Paina molempia kiskoja.
Kiskot tulevat vähän ulos.
■ Vedä kiskot kokonaan ulos.
■ Aseta laatikko kiskoille.
■ Työnnä laatikko jalustaan.
Laatikko napsahtaa kuuluvasti paikalleen.
Vinkki: Varmista vielä, että laatikko on kunnolla paikallaan, avaamalla ja sulke-malla se kerran.
Noudata kohdan Laatikon suoristus ohjeita.

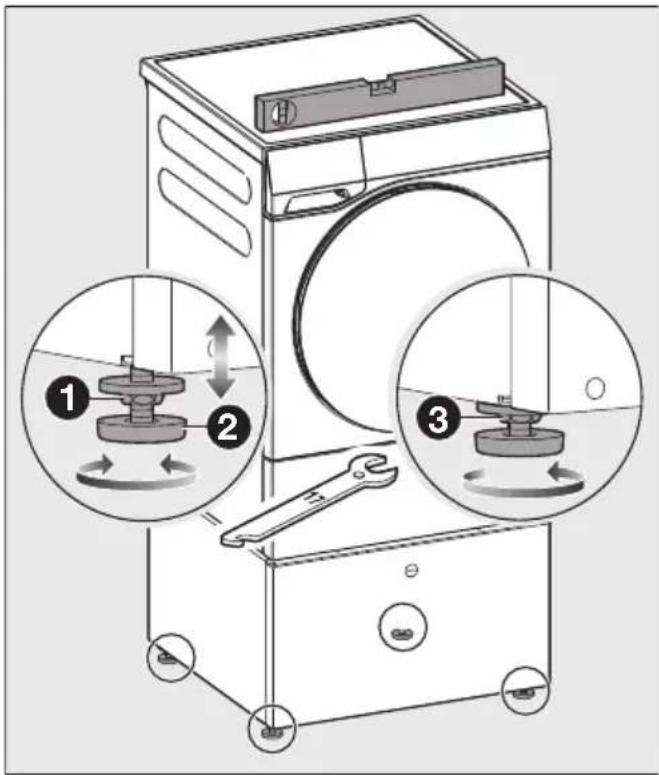

Jalustan jalkojen suoristus ja kiristys vastamuttereilla
Jos pesukone-jalustayhdistelmän ei ole kiinnitetty toista yhdistelmää, se on kiinnitettävä kiinnityskiskoilla lattiaan.
Noudata kohdan Kiinnityskiskojen käyttö ohjeita.
Jalusta on asennettava luotisuoraan ja siten, että se seisoo vakaasti kaikkien neljän jalan varassa. Vain tällöin jalustalle asennettu kone voi toimia moitteettomasti. Väärin tehty asennus lisää pesukoneen veden- ja energiankulutusta.

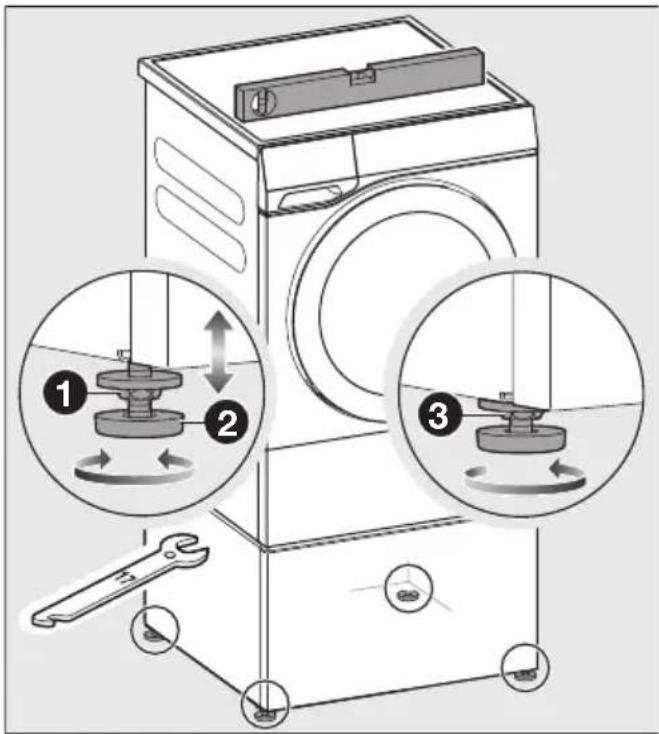

■ Tarkista vesivaa'alla, että pesukone on luotisuorassa.
■ Suorista se tarvittaessa kiertämällä ja-lustan yhtä tai useampaa jalkaa ulos.
Löysää jalkojen vastamuttereita kita-avaimella myötäpäivään kiertämällä.
2 Kierrä vastamuttereita ulos yhdessä jalkojen kanssa.
3 Pidä jalkoja paikallaan putkipihtien avulla. Kiristä vastamutterit kiertä-mällä ne kita-avaimella jalustan runkoa vasten.
Vinkki: Jos liitoskappaleita ei tarvita, tai- ta ne sisään.
Kuivausrummun asennus
Jalusta on tarkoitettu vain Miele-pe-sukoneisiin ja -kuivauusrumpuihin.
Kaatumisvaara.
Jos jalustaa ei kiinnitetä lattiaan, kuivauusrumpu voi liikkua tai kaatua. Kiinnitä jalusta lattiaan mukana toimitetuilla kiinnityskiskoilla.
Jalustan valmistelu asennusta varten
Laatikon ottaminen pois
■ Paina laatikkoa sisään.
■ Vedä laatikko kokonaan ulos.
1 Paina sivulla olevia kielekkeitä.
2 Nosta laatikkoa vähän ylöspäin ja ota se pois paikaltaan.
■ Työnnä kiskot takaisin jalustan sisään.

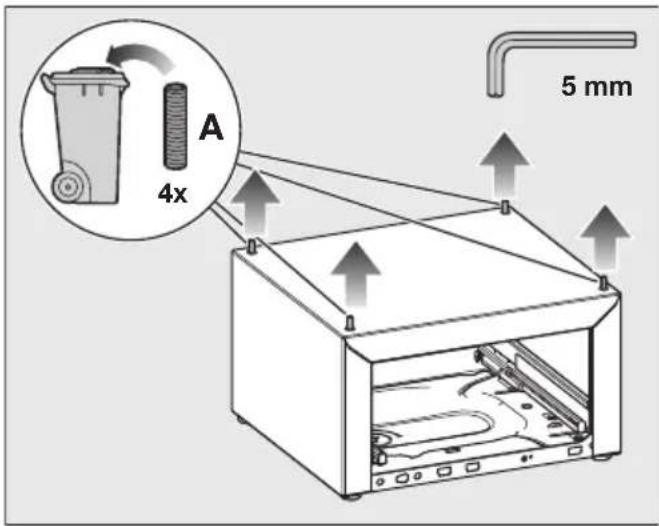

Kierretappien vaihto
Jalustaan kiinnitettyjen kierretappien tilalle on vaihdettava mukana toimitetut lyhyemmät kierretapit.
- Irrota kierretapit A kiertämällä niitä kuusiokoloavaimella samalla, kun pidät jalustan kierrepultteja paikallaan putkipihtien avulla.
Irrotettuja, pitempiä A kierretappeja ei tarvita kuivausrummun asennukseen, jo- ten voit hävittää ne.
Jalustan takaseinän valmistelu
Liimaa pakkauksessa olevat tiivistenauhat kuvan mukaisesti takaseinän sisäpuolelle.
Laatikon asettaminen paikalleen
■ Paina molempia kiskoja.
Kiskot tulevat vähän ulos.
■ Vedä kiskot kokonaan ulos.
■ Aseta laatikko kiskoille.
■ Työnnä laatikko jalustaan.
Laatikko napsahtaa kuuluvasti paikalleen.
Vinkki: Varmista vielä, että laatikko on kunnolla paikallaan, avaamalla ja sulke-malla se kerran.
Noudata kohdan Laatikon suoristus ohjeita.
Kuivausrummun valmistelu
1. Tiivistyneen veden säiliön tyhjennys
■ Tyhjennä tiivistyneen veden säiliö kui-vausrummun käyttöohjeessa neuvo-tulla tavalla.

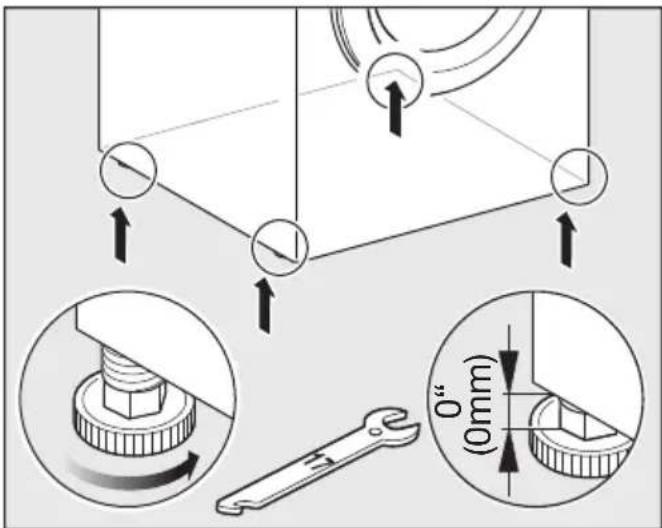

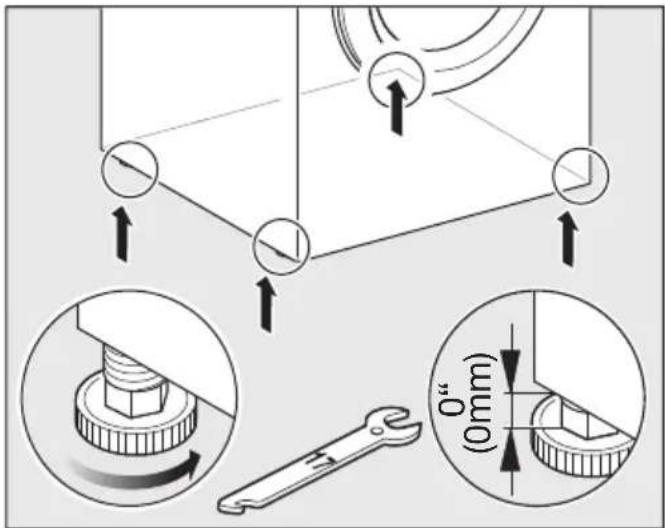

2. Kuivausrummun jalkojen kiertäminen sisään
■ Kierrä kuivausrummun kaikki neljä jalkaa kokonaan sisään.

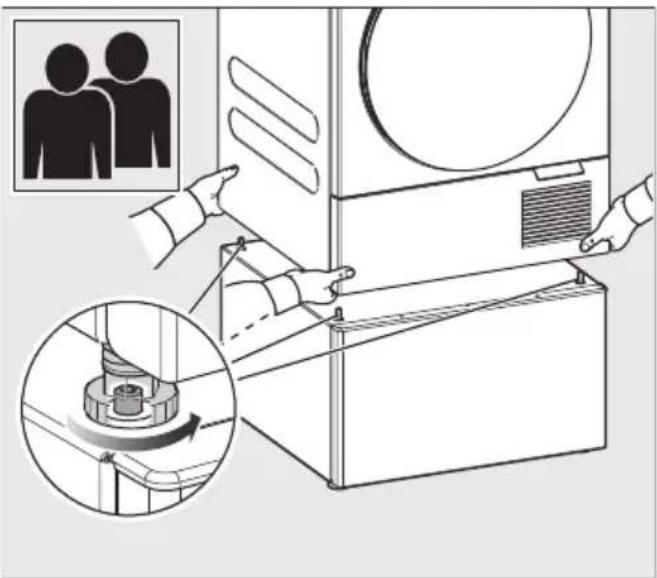

Kuivausrummun nostaminen jalustalle
Tähän työvaiheeseen tarvitaan kaksi henkilöä.
Sormien puristuksiin jäämisen
Sormet voivat ruhjoutua, jos ne joutu- vat kuivausrummun ulkovaipan ja kierretappien väliin.
Älkää nostako kuivausrumpua kulmis- ta.
■ Nostakaa kuivausrumpu jalustalle.
■ Sovittakaa kuivausrummun jalkojen reiät kierretappeihin.
Kuivausrummun kiinnitys jalustan takaseinään


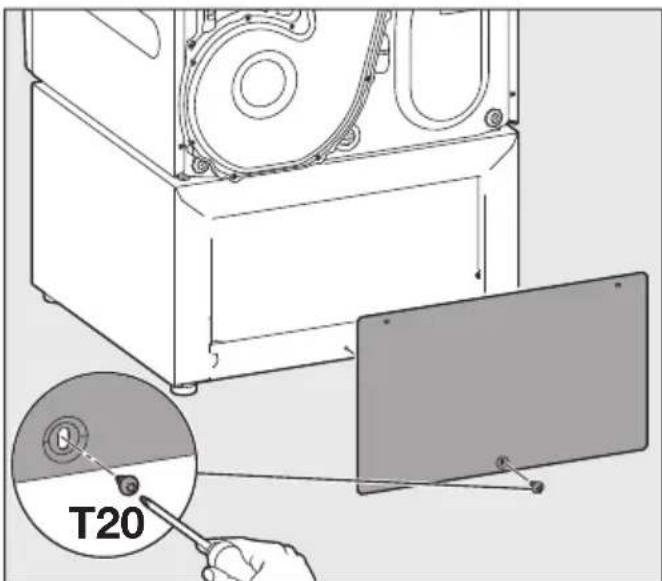

T20Kiinnitä jalustan takaseinä alareunasta käsin jalustaan yhdellä mukana toimi-tetulla kupukantaruuvilla.

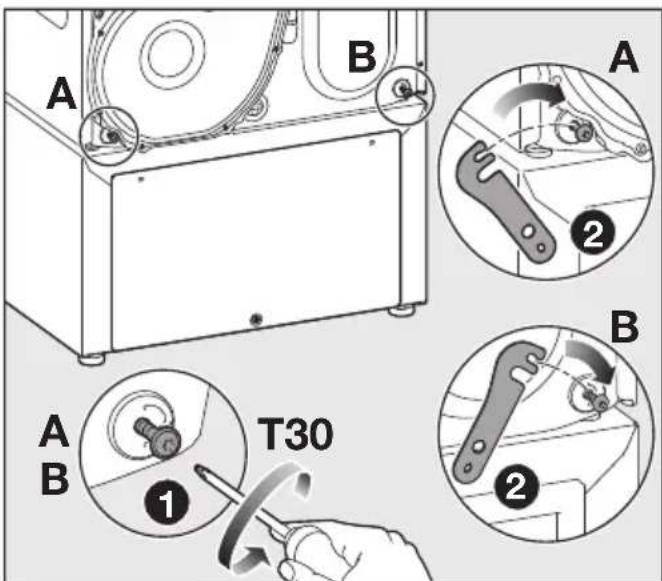

Löysää kuivausrummun takaseinän molempia alempia ruuveja A ja B (älä kierrä niitä kokonaan ulos).
2 Ripusta liitoskappaleet löysäämiisi ruuveihin.


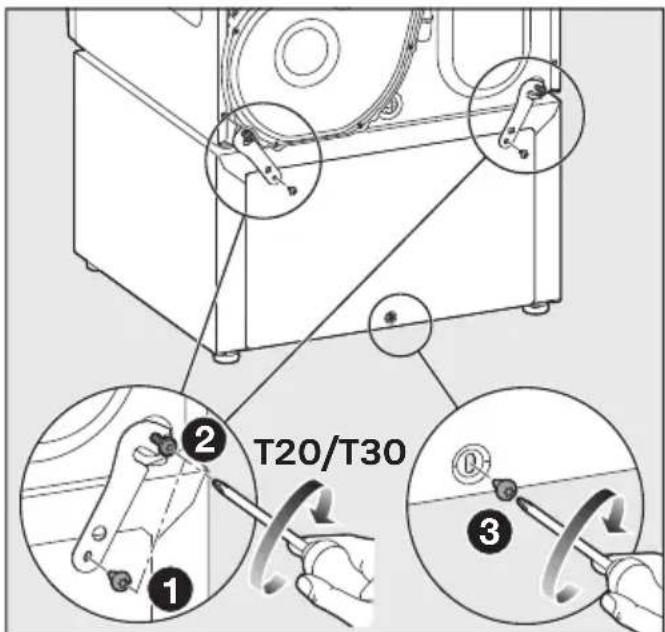

T20/T301 Kiinnitä liitoskappaleet ja kuivausrummun takaseinä mukana toimitetuilla kupukantaruuveilla jalustaan.
2 Kiristä aiemmin löysäämäsi kuivaus-rummun ruuvit.
3 Kiristä vielä takaseinän alempi kupukantaruvi kunnolla.
Jalustan jalkojen suoristus ja kiristys vastamuttereilla
Jos kuivauusrumpu-jalustayhdistel-mään ei ole kiinnitetty toista yhdistel-mää, se on kiinnitettävä kiinnityskis-koilla lattiaan.
Noudata kohdan Kiinnityskiskojen käyttö ohjeita.
Jalusta, johon kuivauusrumpu on kiinnitetty, on asennettava luotisuoraan ja siten, että se seisoo vakaasti kaikkien neljän jalan varassa. Vain tällöin jalustalle asennettu kone voi toimia moitteettomasti.
■ Tarkista vesivaa'alla, että kuivaus-rumpu on luotisuorassa.
■ Suorista se tarvittaessa kiertämällä jalustan yhtä tai useampaa jalkaa ulos.
Löysää jalkojen vastamuttereita kita-avaimella myötäpäivään kiertämällä.
2 Kierrä vastamuttereita ulos yhdessä jalkojen kanssa.
3 Pidä jalkoja paikallaan putkipihtien avulla. Kiristä vastamutterit kiertä-mällä ne kita-avaimella jalustan runkoa vasten.
Kiinnityskiskojen käyttö

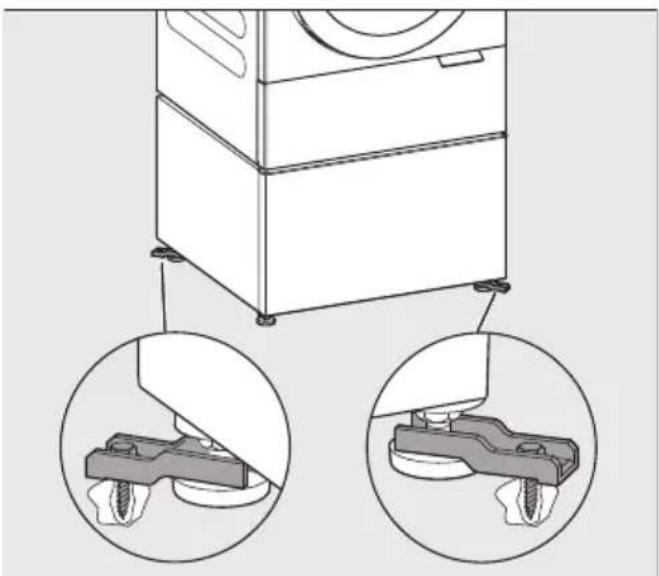

Jalustan kiinnitys lattiaan kiinnityskiskoilla
Kaatumisvaara.
Jos jalustaa ei kiinnitetä lattiaan, pesukone tai kuivauusrumpu voi liikkua tai kaatua.
Kiinnitä jalusta lattiaan mukana toimitetuilla kiinnityskiskoilla.
Kiinnitä jalustan ristikkäiset jalat lattiaan mukana toimitetuilla kiinnityskiskoilla, esim. oikea etujalka ja vasen takajalka.
Näin estät koneen liikkumisen tai kaatumisen parhaiten.
Vinkki: Asennuksesta tulee vielä tukevampi, kun kiinnityskiskot kiinnitetään lattiaan niin, että ne osoittavat vähän ulospäin. Noudata kiinnityskiskojen asennusohjetta.
Laatikon suoristus
Jos laatikon etulevy ei ole suorassa kui-vausrumpuun nähden, voit säätää sitä.

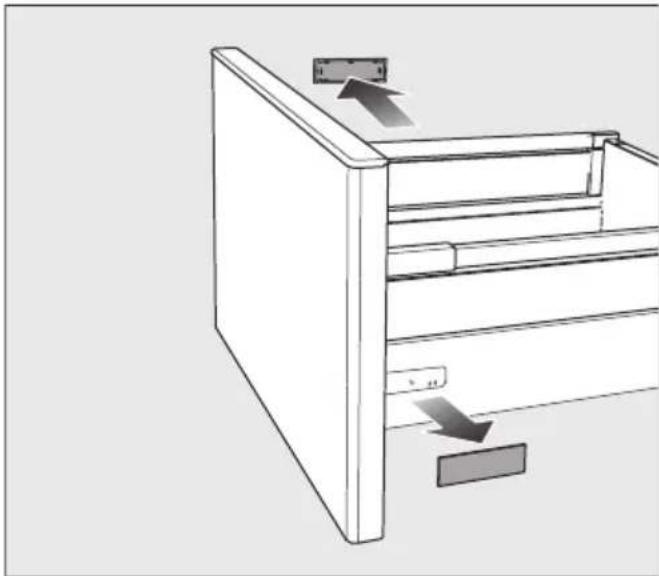

Peitelevyn irrotus
■ Laatikon molemmissa sivuseinissä on peitelevy.
■ Irrota peitelevyt käsin.

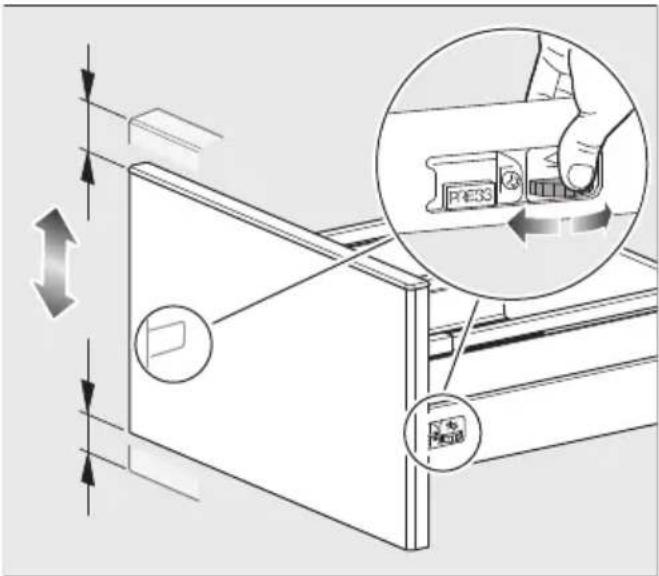

Laatikon suoristus pystysuunnassa
Laatikon molemmilla sivuilla on pyörä, jolla säädetään etulevyn korkeutta.
Säädä korkeutta aina yhtä paljon oikealta ja vasemmalta.
■ Kierrä pyöriä, niin laatikon etulevy liikkuu ylös- tai alaspäin.
■ Aseta peitelevyt takaisin paikoilleen.

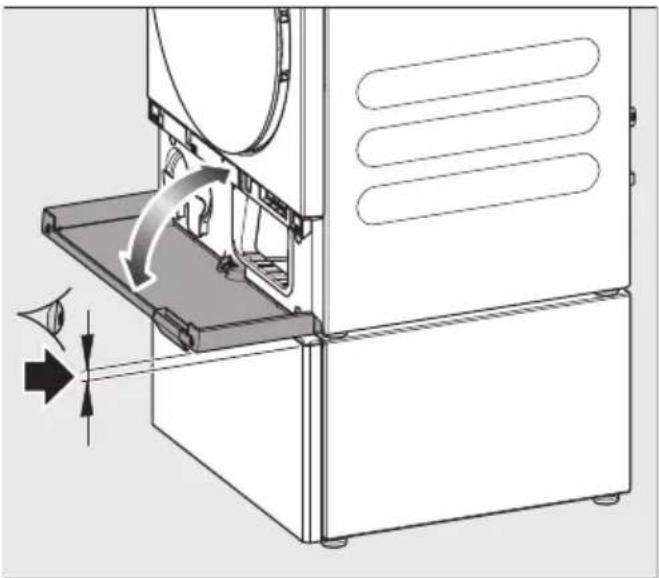

Vinkki: Varmista lopuksi, että koneen jalustan luukku mahtuu vielä avautumaan kokonaan.

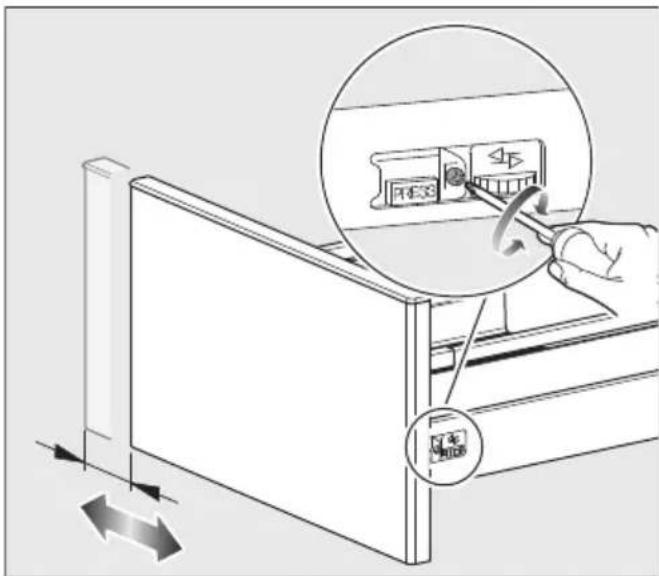

Laatikon suoristus vaakasuunnassa
Oikeanpuoleisessa sivuseinässä on li- säksi ruuvi, jolla laatikon etulevyä voi- daan liikuttaa vaakasuunnassa oikealle tai vasemmalle.
Kierrä ruuvia, jos haluat siirtää etule-vyä oikealle tai vasemmalle.

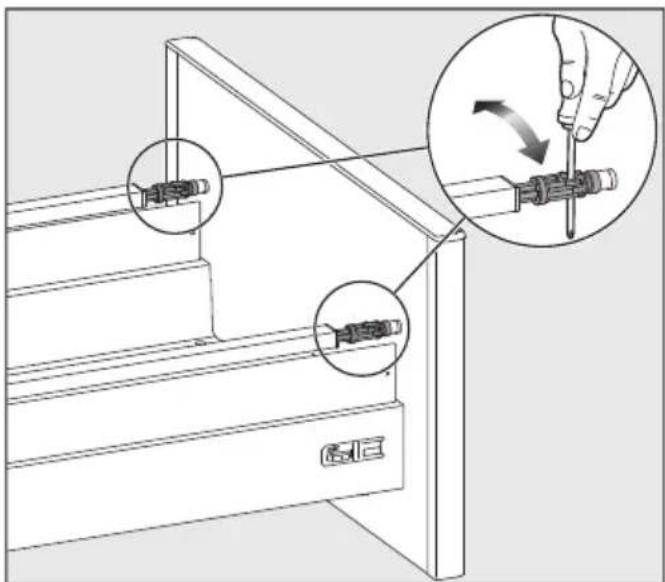

Laatikon kallistuksen säätö
■ Työnnä molempia peitelevyjä taaksepäin.
■ Jos haluat muuttaa laatikon etulevyn kallistusta, kierrä tankoja ruuvitaltalla.

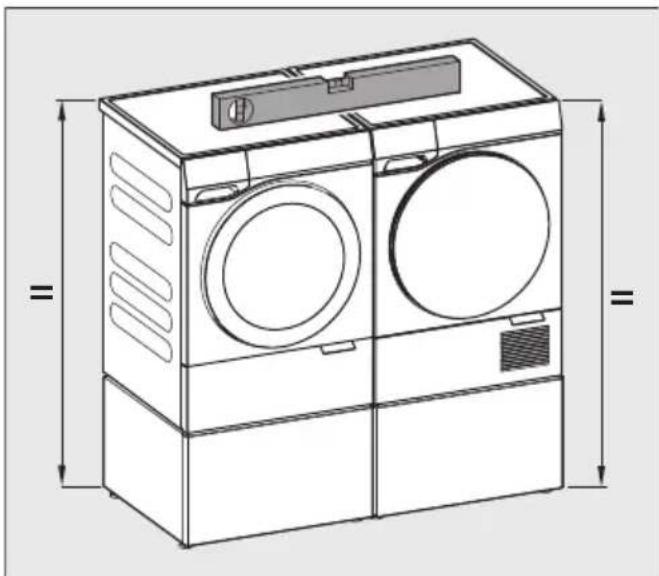

Pariksi yhdistäminen
Jos kuivauusrumpu ja pesukone sijoitetaan vierekkäin, koneiden jalustat on kiinnitettävä toisiinsa pesukoneen jalustassa olevilla liitoskappaleilla. Jos liitoskappaleet ovat pesukoneen jalustan oikeassa reunassa, kuivauusrumpu asennetaan sen oikealle puolelle, jos vasemmassa reunassa, kuivauusrumpu asennetaan pesukoneen vasemmalle puolelle.
Huomioi asennuksessa seuraavat asiat:
- Jalustojen on oltava saman korkuiset.
- Jalustojen on oltava syvyyssuunnassa suorassa linjassa.

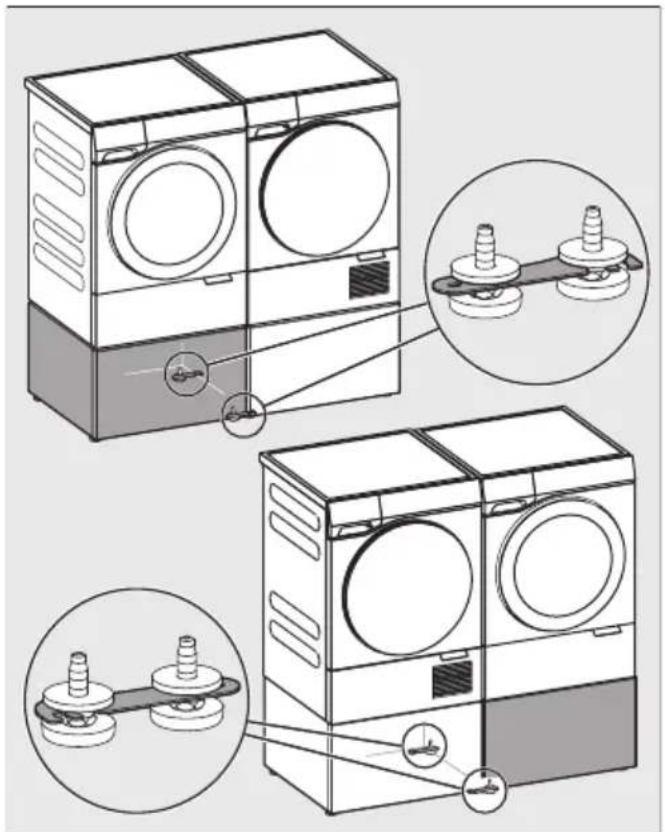

Jalustojen yhdistäminen
Löysää pesukoneen ja kuivausrum-mun jalustan jalkojen vastamuttereita.
■ Taita pesukoneen jalustan jaloissa olevat liitoskappaleet esiin.
■ Työnnä jalustat yhteen.
■ Aseta liitoskappaleet kuivausrummun jalustan jalkojen ympärille.
■ Varmista, että jalustat ovat samalla korkeudella ja syvyydellä.
■ Säädä korkeutta tarvittaessa säätöjalkojen avulla.
■ Kiristä kaikkien jalkojen vastamutterit.
