BRUKSANVISNING WTS 610 MIELE
Soklen er kun egnet til Miele-vaske-maskiner og -tørretumblere.
Risiko for uheld da vaskemaski- an tippe.
Soklen er kun egnet til Miele-vaske-maskiner og -tørretumblere.

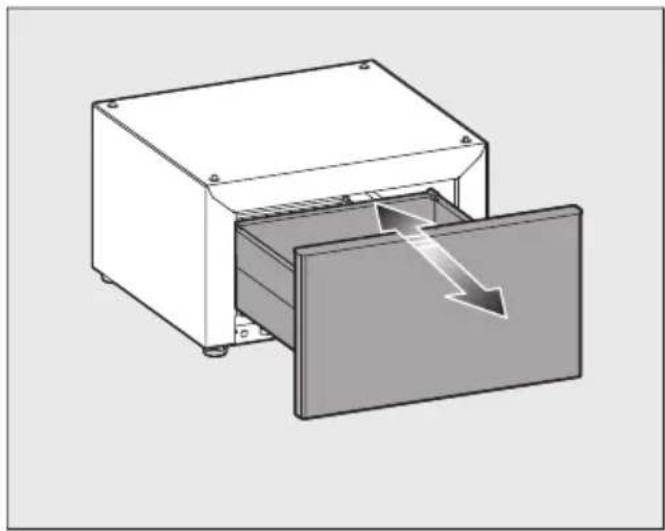

Sokkel forberedes til montering
Skuffen tages ud

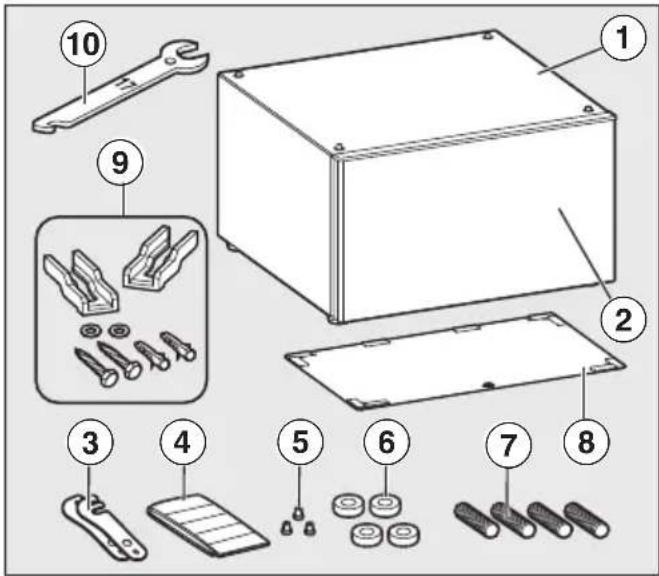

① Sokkel
② Skuff (maks. tekstilmengde 15 kg)
③ Forbindelsesstykker
④ Klebebånd til bakvegg
⑤ Linseskruer CEM 4 x 10
⑥ Avstandshylser
⑦ Settskruer M 10 x 40 mm
⑧ Bakvegg for sokkelen
⑨ Ombyggingssett for gulvfeste
⑩ Miele fastnøkkel
Installere vaskemaskinen
Sokkelen er kun egnet for vaske- maskiner og tørketromler fra Miele.
Fare for ulykker dersom vaskenen velter.
1 Trykk mot festehakene på siden.
2 Løft skuffen litt og ta ut skuffen.
■ Skyv uttrekksskinnene tilbake i sokkelen.
Bruk av forbindelsesstykkene
Hvis 2 sokler monteres ved siden av hverandre, må soklene kobles til hverandre.
Tilkoblingen utføres ved hjelp av de vedlagte forbindelsesstykkene.
Installasjonen av forbindelsesstykkene avhenger av dørhengslingene på vaskemaskinen.
Tips: Fest forbindelsesstykkene også när det ikke er noen sokkel nummer 2. Slik unngår du mer innsatskrevende ettermontering, og forbindelsesstykkene oppbevares på en sikker måte.
Dørhengsling til venstre
Dørhengsling til høyre

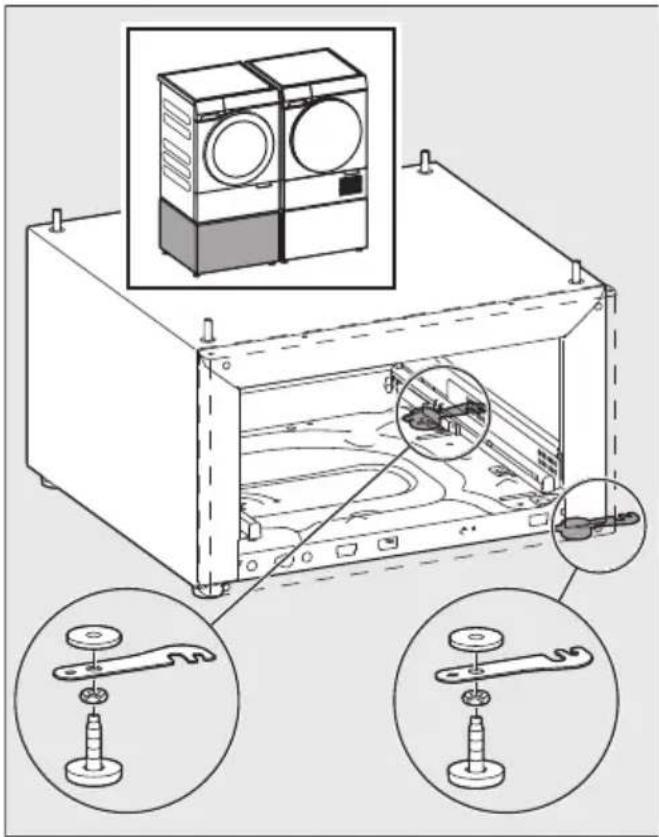

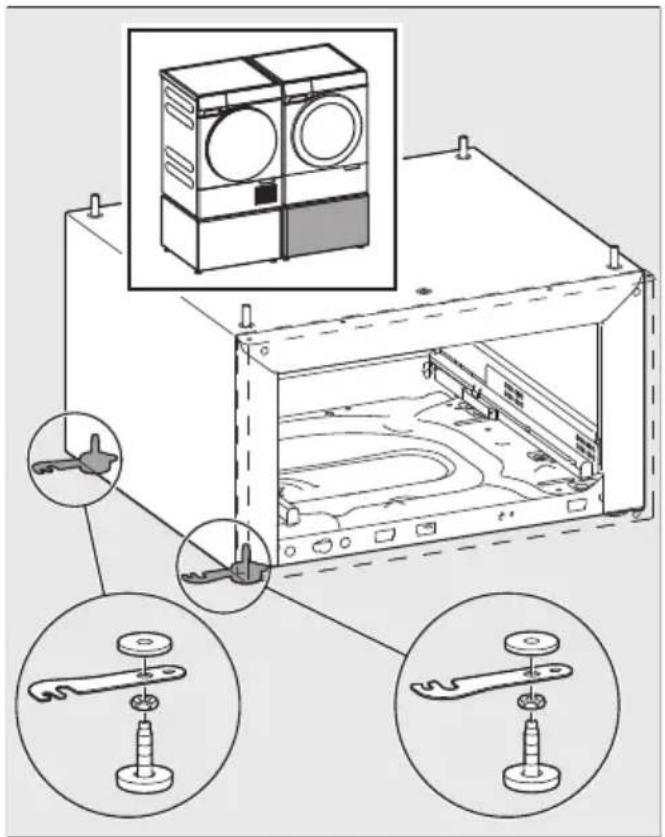

Montering av forbindelsesstykkene
Forbindelsesstykkene monteres ved sokkelens føtter.

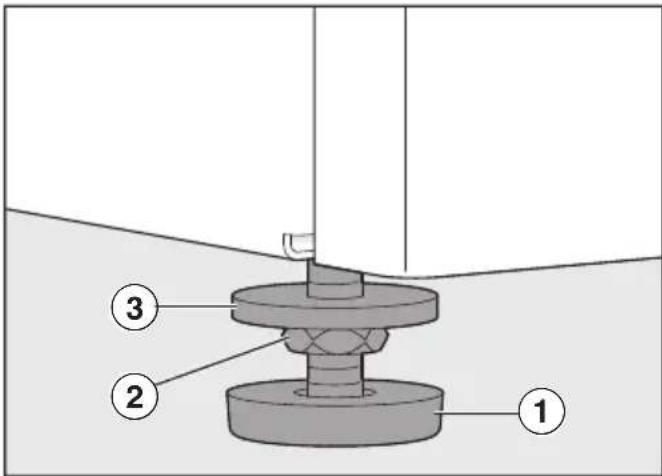

Demontering av sokkelens føtter
For å montere forbindelsesstykkene må sokkelens føtter fjernes.
■ Skru ut låsemutteren ② mellom underlagsskiven ① og foten ③ med klokken ved hjelp av en fastnøkkel.
■ Gjenta dette trinnet for alle 4 føttene.
■ Skru av de 2 høyre eller venstre føttene helt.
■ Sett inn igjen forbindelsesstykkene med de demonterte føttene.
Bruk følgende rekkefølge sett fra sok- kelen:
■ Skru på sokkelføttene igjen, men ikke stram läsemutteren.

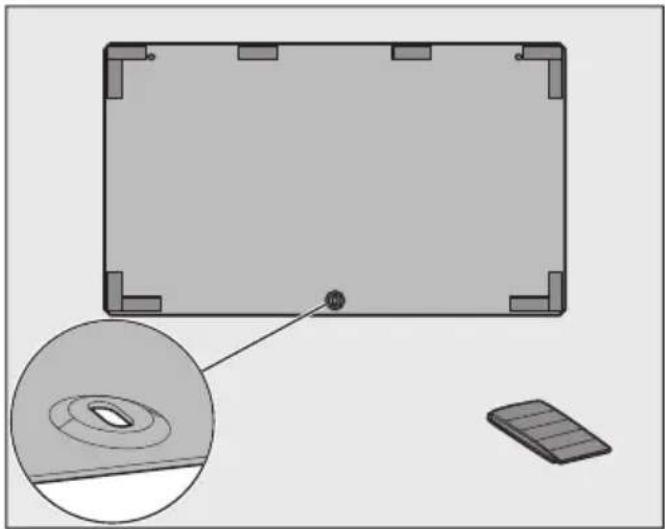

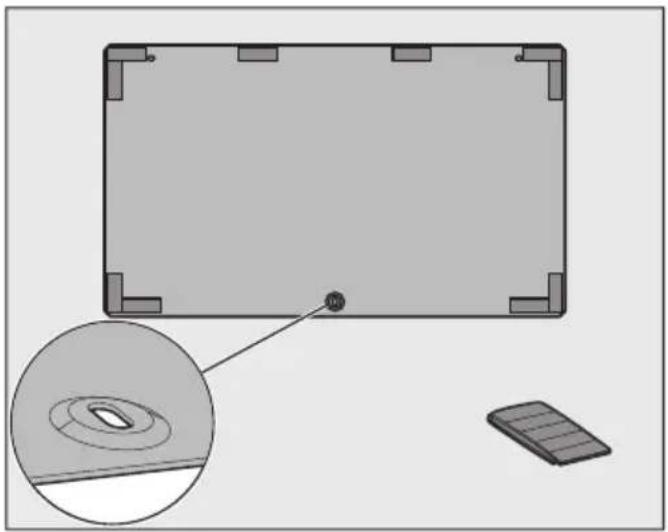

Klargjøre bakveggen på sokkelen
■ Lim fast tetningslistene fra tilbehørspakken på innsiden av bakveggen, som vist på illustrasjonen.
Klargjøring av vaskemaskinen
Følgende tiltak må utføres:
- Monter transportsikringen (hvis den allerede er fjernet).
- Tøm ut vannet (hvis vaskemaskinen har blitt brukt).
- Ta ut vaskemiddelbeholderen.
- Ta ut vaskemiddelpatronene (hvis de finnes og er satt inn).

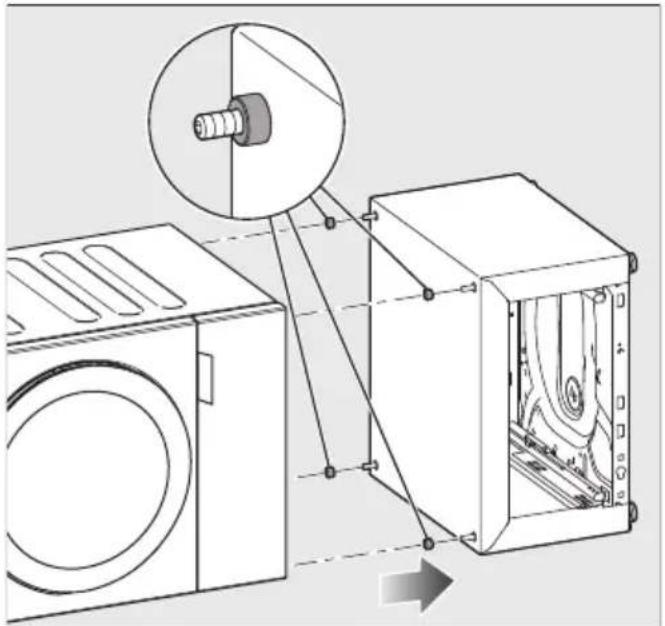

Koble vaskemaskinen til sokkelen
⚠️ Skader på vaskemaskin og gulv. Vaskemaskinen og gulvet kan bli skadet hvis instruksjonene for klargjøring av vaskemaskinen ikke følges. Følg instruksjonene for klargjøring av vaskemaskinen.
Det kreves 2 personer til dette arbeidet.
■ Drei läsemutteren med klokken ved hjelp av en fastnøkkel.
■ Vri foten helt ut, og fjern foten.
■ Gjenta prosessen for alle 4 føttene.
Skru sokkelen fast til vaskemaskinen
■ Drei alle de 4 gjengeboltene på inn-siden av sokkelen vekselvis og jevnt ved hjelp av en fastnøkkel.
Rette opp vaskemaskin/sokkel-kombi-nasjonen
Det kreves 2 personer til dette arbeidet.
■ Rett forsiktig opp kombinasjonen.

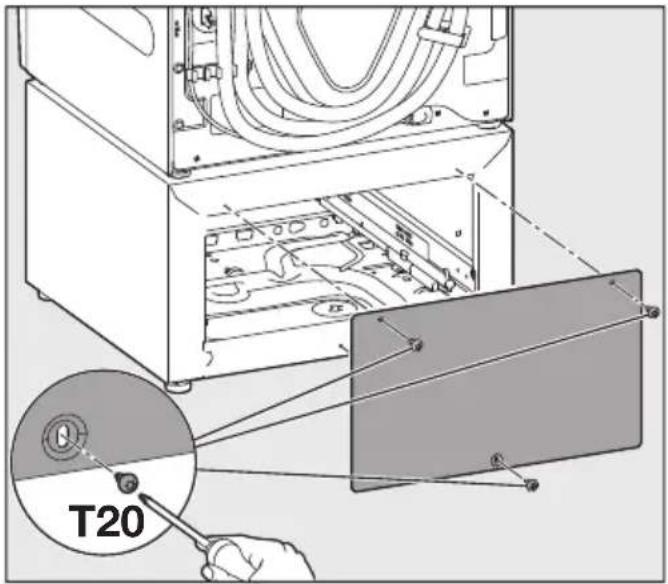

Fest bakveggen til sokkelen
Sette inn skuffen
■ Trykk mot de to uttrekksskinnene.
Uttrekksskinnene kjøres ut noe.
■ Trekk uttrekksskinnene helt ut.
■ Legg skuffen på uttrekksskinnene.
■ Skyv skuffen inn i sokkelen.
Skuffen klikker hørbart på plass.
Tips: Kontroller at skuffen er ordentlig festet ved å åpne og lukke skuffen igjen. Se avsnittet «Justering av skuffen».

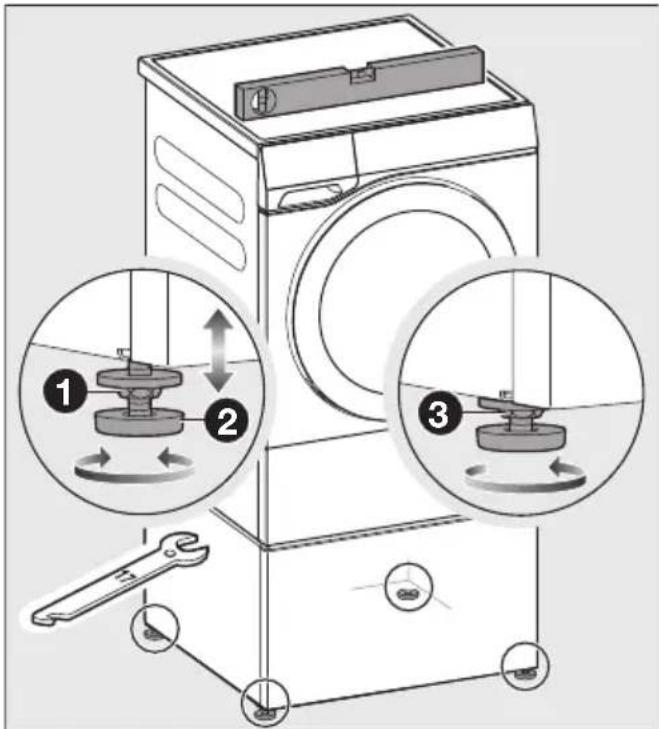

Juster og sikre føttene på sokkelen
Vaskemaskin/sokkel-kombinasjonen må forankres til gulvet med braketter när den monteres enkeltvis.
Sokkelen må stå loddrett og likt på alle 4 føtter for at den skal virke feilfritt. Feil installasjon øker vann- og energi- forbruket.
■ Kontroller med vater om vaskemaskinen står loddrett.
■ Skru av foten eller føttene for å oppnå en loddrett plassering.
Montering av tørketrommelen
Sokkelen er kun egnet for vaske- maskiner og tørketromler fra Miele.
Fare for å velte.
En sokkel som ikke er forankret, kan flytte på seg eller velte med tørketrommelen.
Klargjøring av sokkelen for montering
Ta ut skuffen
1 Trykk mot festehakene på siden.
2 Løft skuffen litt og ta ut skuffen.
■ Skyv uttrekksskinnene tilbake i sokkelen.

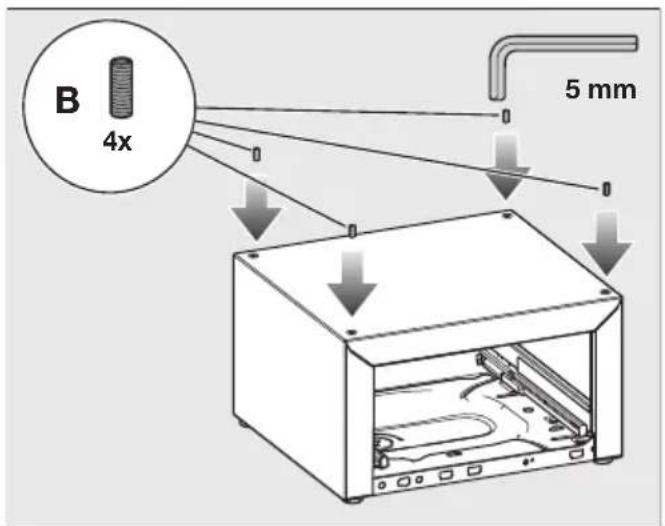

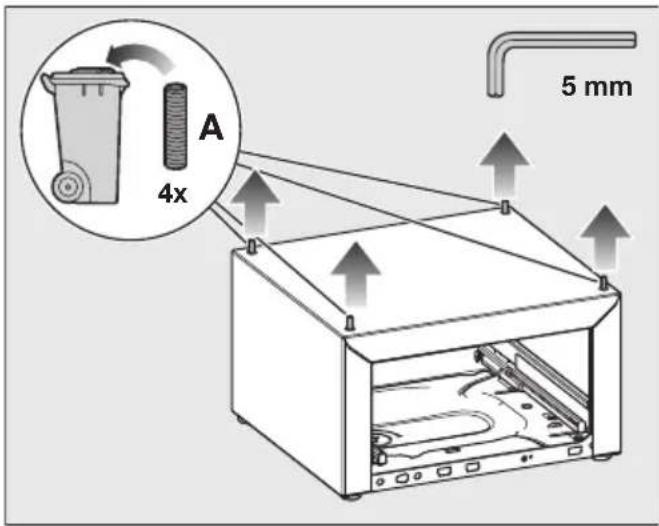

Bytt ut settskruene
Settskruene som er festet til sokkelen må byttes ut med de korte settskruene som er vedlagt.
De fjernede, lange settskruene A er ikke nødvendige for montering av tørketrommelen og kan kastes.
Klargjøre bakveggen på sokkelen
■ Lim fast tetningslistene fra tilbehørspakken på innsiden av bakveggen, som vist på illustrasjonen.
Sette inn skuffen
■ Trykk mot de to uttrekksskinnene.
Uttrekksskinnene kjøres ut noe.
■ Trekk uttrekksskinnene helt ut.
■ Legg skuffen på uttrekksskinnene.
■ Skyv skuffen inn i sokkelen.
Skuffen klikker hørbart på plass.
Tips: Kontroller at skuffen er ordentlig festet ved å åpne og lukke skuffen igjen. Se avsnittet «Justering av skuffen».
Gjøre klar tørketrommelen
■ Tøm kondensbeholderen som beskrevet i bruksanvisningen til tørketrommelen.

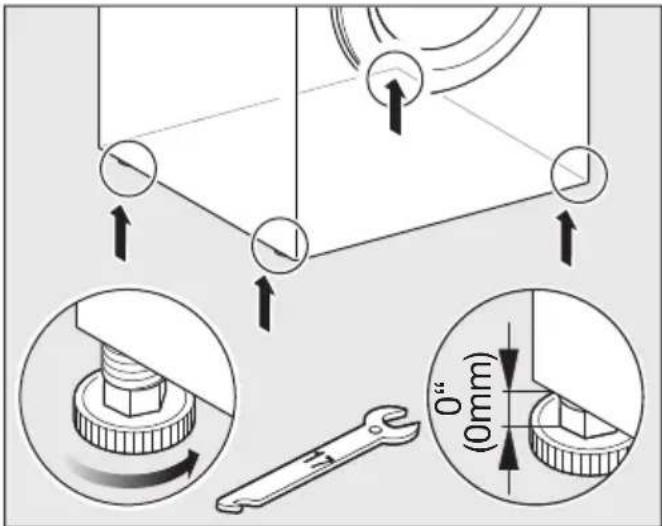

2. Skru inn føttene til tørketrommelen
■ Skru de 4 føttene på tørketrommelen helt inn.

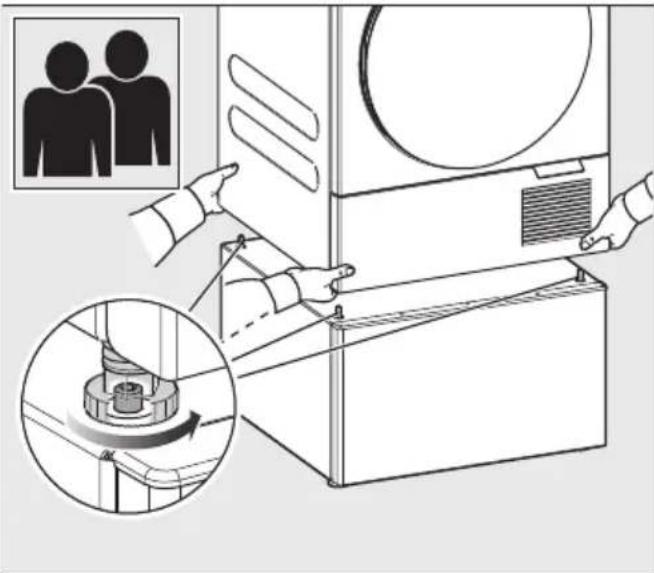

Løft tørketrommelen opp på sokkelen
Det kreves 2 personer til dette arbeidet.
⚠️ Fare for å få fingrene i klem. Fingre kan bli klemt hvis de skulle komme mellom kabinettet til tørketrommelen og settskruene. Ikke løft tørketrommelen i hjørnene.
■ Løft tørketrommelen opp på sokkelen.
■ Sett åpningene på føttene til tørketrommelen inn i settskruene.

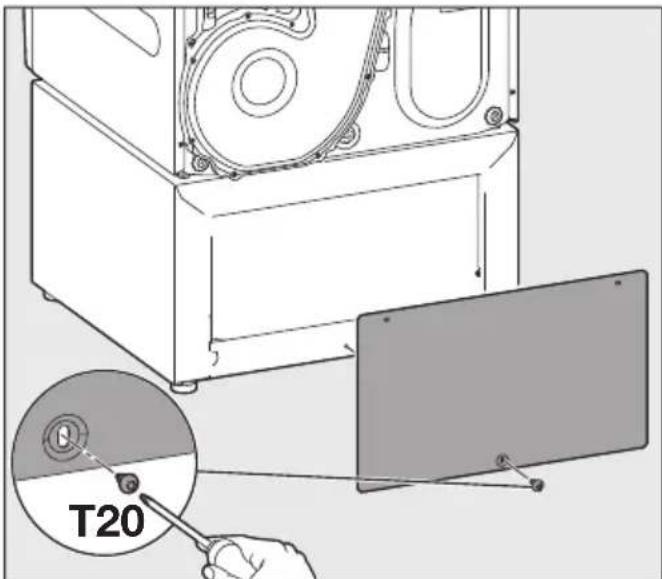

Koble tørketrommelen til sokkelens bakvegg


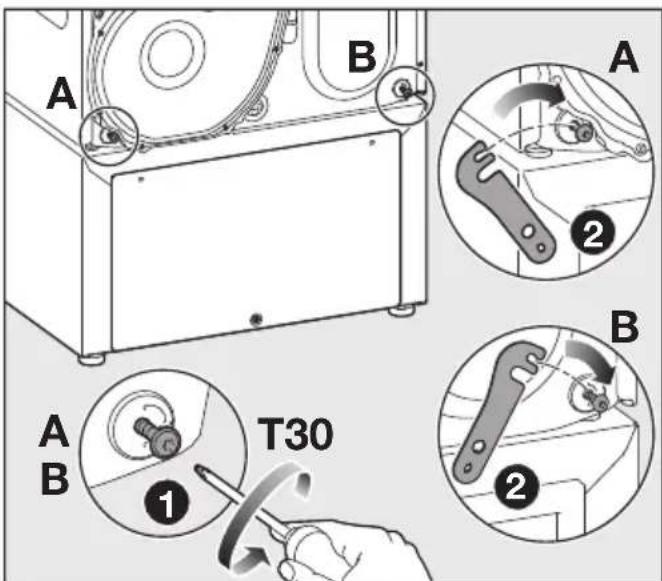

Løsne de to nederste skruene A og B på tørketrommelens bakvegg (ikke skru ut).
1 Skru fast forbindelsesstykkene og bakveggen på sokkelen ved hjelp av de medfølgende linseskruene.
2 Stram skruene på tørketrommelen igjen.
3 Trekk til den nederste linseskruen på bakveggen.

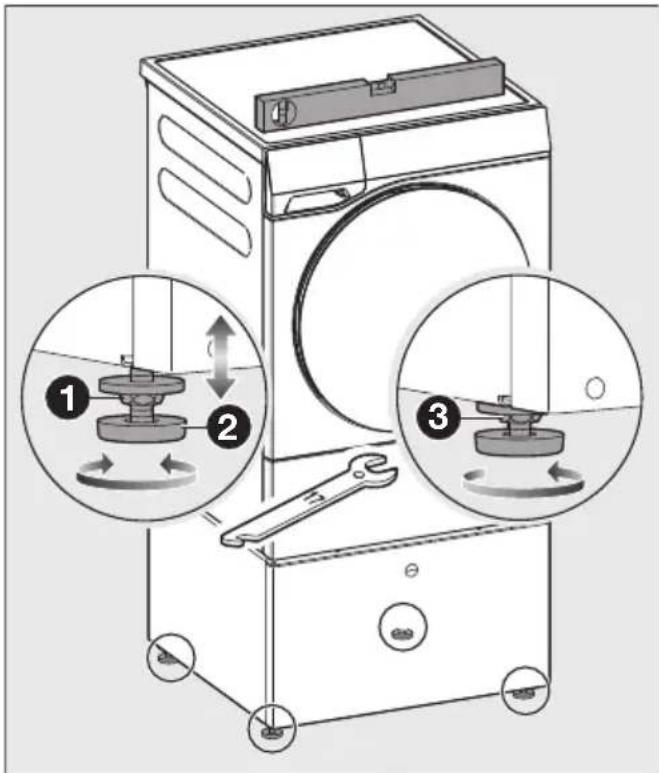

Juster og sikre føttene på sokkelen
Tørketrommel/sokkel-kombinasjonen må forankres til gulvet med braketter när den settes opp enkeltvis. Følg avsnittet «Bruk av braketter».
Sokkelen med tørketrommelen må stå loddrett og likt på alle 4 føtter for at den skal virke feilfritt.
■ Kontroller med vater at tørketrommelen står loddrett.
■ Skru av foten eller føttene for å oppnå en loddrett plassering.
■ Forankre sokkelføttene diagonalt ved hjelp av de vedlagte brakettene, f.eks. den fremre høyrefoten og den bakre venstrefoten.
Dette gir deg den beste beskyttelsen mot at de vandrer/flytter på seg eller velter.
Tips: Den mest effektive forankringen er när brakettene er festet litt utover. Følg monteringsanvisningen for brakettene.

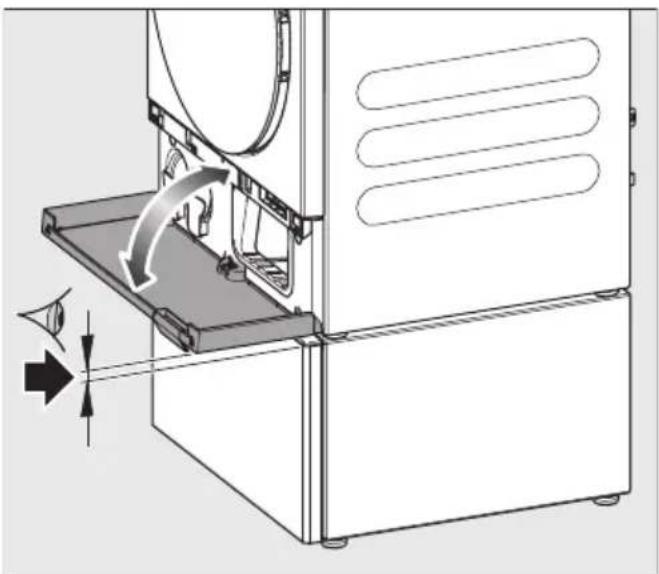

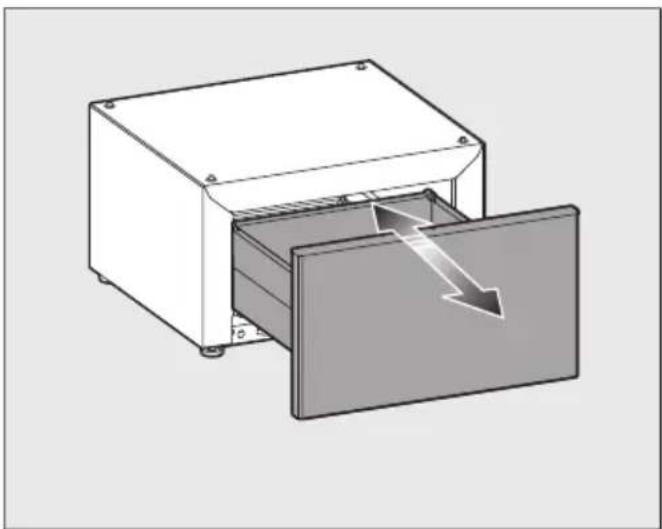

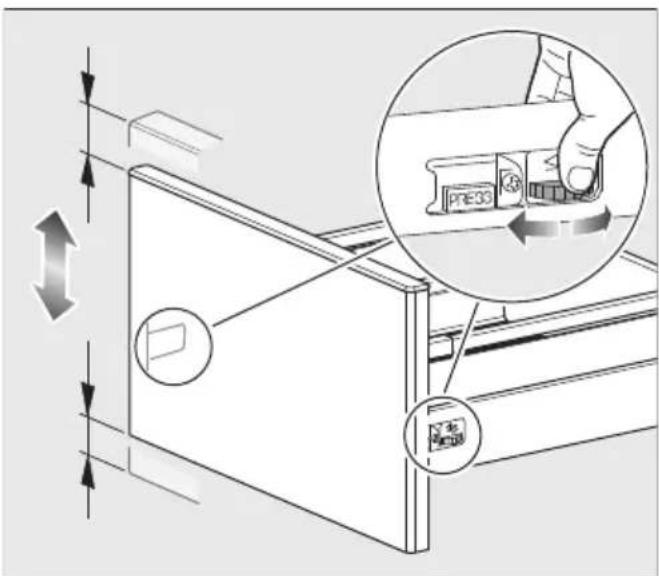

Justering av skuffen
Hvis frontpanelet på skuffen ikke er nøyaktig i flukt med tørketrommelen eller vaskemaskinen, kan frontpanelet justeres.
Fjern dekselet
På skuffens to rammer befinner det seg et hjul som kan brukes til å stille inn høyden på frontpanelet.
Sørg for at høyden er likt innstilt på høyre og venstre side.
■ Vri på hjulet for å flytte skuffen opp eller ned.
■ Sett på dekslene igjen.
Tips: Kontroller at dekselet i sokkelen fortsatt kan åpnes helt ned.

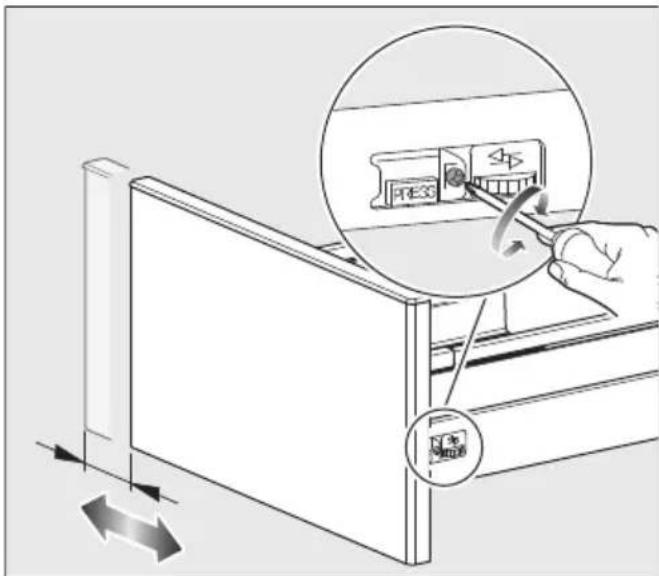

Juster skuffen horisontalt
Det er også en skrue på høyre ramme, som kan brukes til å flytte panelet horisontalt til høyre eller venstre.
■ Vri på skruen for å flytte panelet til venstre eller høyre.
For å justere helningen på skuffen bruker du en skrutrekker til å vri på begge stengene.

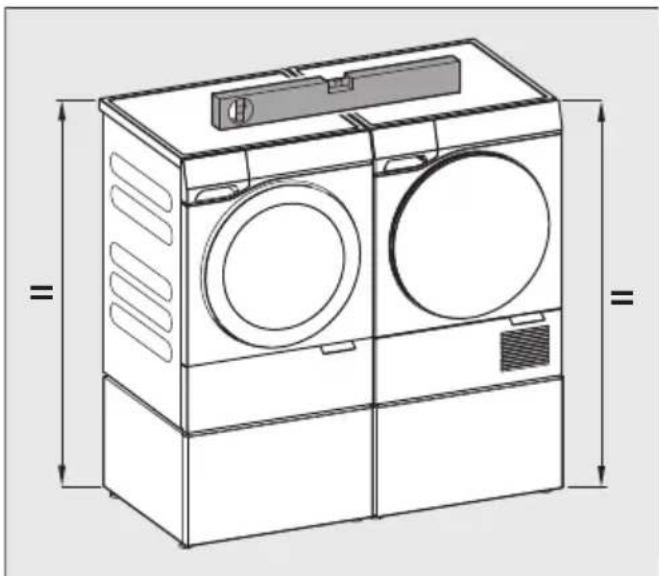

Sett opp i par
Hvis tørketrommelen og vaskemaskinen installeres ved siden av hverandre, må soklene kobles sammen ved hjelp av forbindelsesstykkene på føttene til vaskemaskinens sokkel. Hvis forbindelsesstykkene er på høyre side vil tørketrommelen være til høyre; hvis forbindelsesstykkene er på venstre side vil tørketrommelen være til venstre.
Vær oppmerksom på dette under installasjonen:
- Soklene må ha samme høyde.

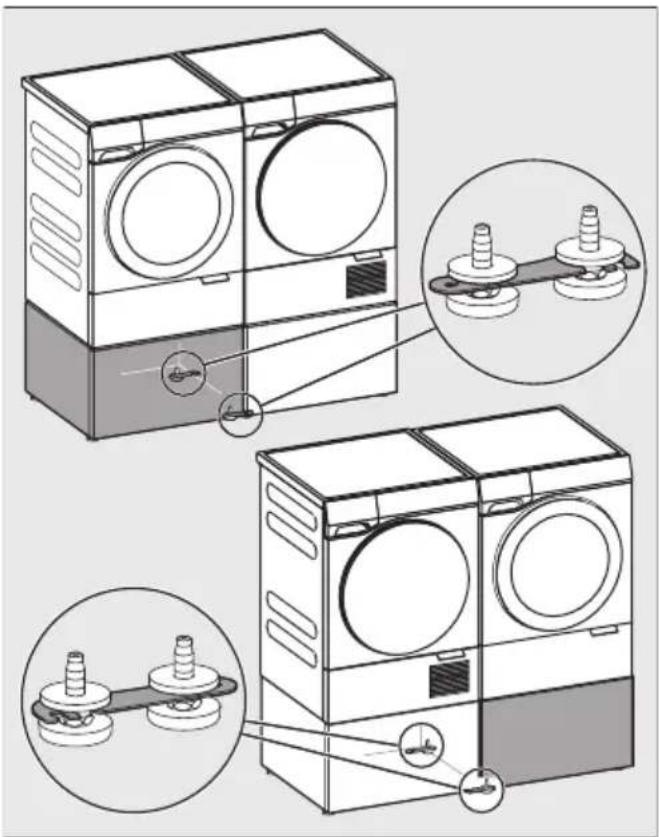

Tilkobling av sokkelen
Løsne låsemutrene på føttene til sokkelen på vaskemaskinen og tørketrommelen.
■ Vipp ut forbindelsesstykkene på føttene til vaskemaskinens sokkel.
■ Skyv de to soklene sammen.
■ Plasser forbindelsesstykkene rundt føttene på sokkelen til tørke- trommelen.
■ Kontroller at høyden på soklene er lik, og at justeringen er korrekt.
■ Du kan utjevne ulike høyder med føttene.
■ Lås alle føttene med läsemutre.
