| 品牌 | 美诺 |
| 型号 | WTS 610 |
| 产品类型 | 洗衣机 |
| 洗涤容量 | 8公斤 |
| 尺寸（高x宽x深） | 850 x 600 x 650毫米 |
| 净重 | 约90公斤 |
| 电源 | 230伏, 50赫兹 |
| 能效等级 | A+++ |
| 最大脱水转速 | 1400转/分钟 |
| 噪音水平（洗涤/脱水） | 52分贝 / 72分贝 |
| 洗涤程序 | 棉织物, 合成纤维, 羊毛, 精细, 快速等 |
| 特殊功能 | 延时启动, 预设结束, 儿童安全锁, 防漏水系统 |
| 包含底座 | 是，带储物抽屉（最大承重15公斤） |
| 保养 | 定期清洁过滤器、洗涤剂盒、门封 |
| 可提供备件 | 门封、过滤器、皮带、水泵 |
| 保修 | 2年（可延长） |
常见问题 - WTS 610 MIELE
用户关于以下问题的提问 WTS 610 MIELE
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 洗衣机 免费PDF格式！查找您的手册 WTS 610 - MIELE 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 WTS 610 品牌 MIELE.
用户手册 WTS 610 MIELE
① 底座
② 抽屉 (最大承重 15 KG)
③ 连接件
④ 背板胶带
⑤ 圆头螺丝 CEM 4 x 10
⑥ 垫圈
⑦ 螺柱 M10 x 40 mm
⑧ 底座背板
⑨ 地面固定安装套件
⑩ Miele 开口扳手
安装洗衣机
底座仅适用于 Miele 洗衣机和干衣机。
洗衣机固定不当存在倾倒风险，造成事故。
如果洗衣机没有拧紧在底座上，可能会倾倒。
请确保将洗衣机完全拧紧到底座上。
取出抽屉
① 压住两侧的固定器。
② 向上稍抬起抽屉并将其取出。
■ 将滑轨推回底座。

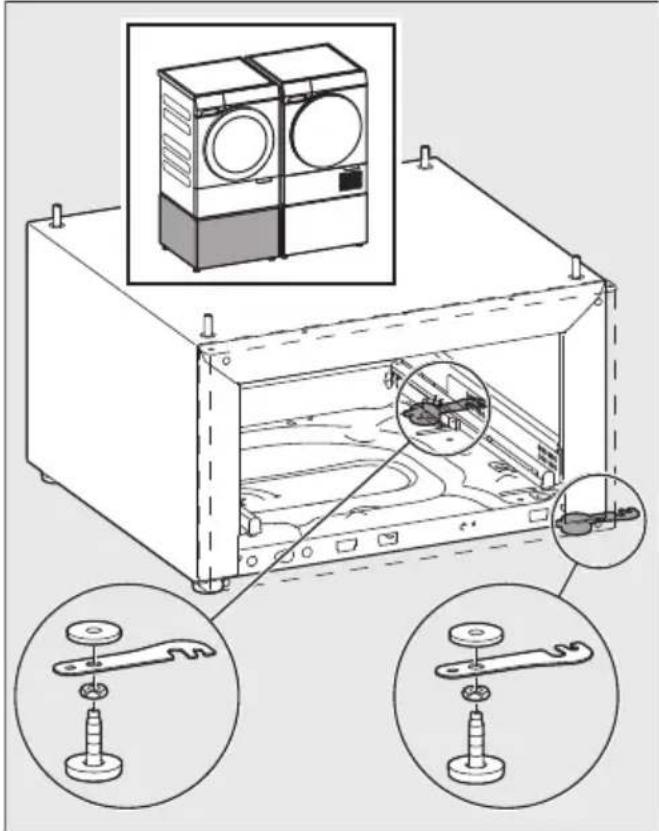

使用连接件
如果要将 2 个底座并排安装，则必须将他们固定在一起。 为此提供了连接件。
连接件如何安装取决于洗衣机门铰接位置。
提示: 即使没有第二个底座，也应安装连接件。这将避免后期改造时可能遇到的困难，也能确保连接件的安全存放。
左侧铰链
■ 使用开口扳手，按顺时针方向转动②螺母，该螺母位于 ① 脚垫与 ③ 垫片之间。
■ 对断 4 个支脚重复此步骤。
■ 将 2 个右侧或左侧支脚完全拧下。

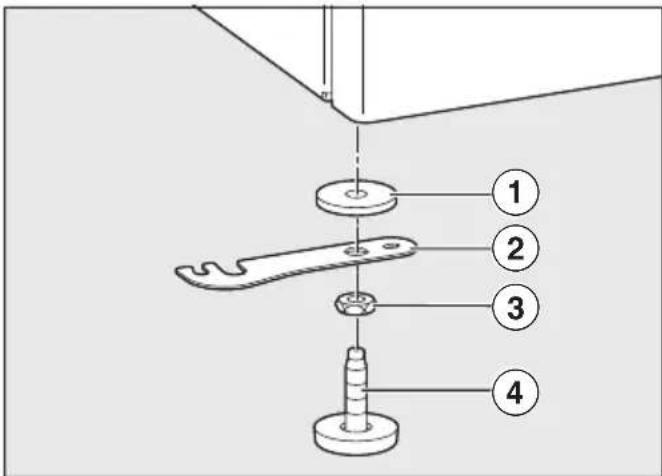

安装连接件
部件应按以下顺序排列，从最靠近底座的部件开始：
-
垫圈
-
连接件
- 螺母
- 支脚
■ 将底座支脚拧回原位，但先不要用螺母锁紧。

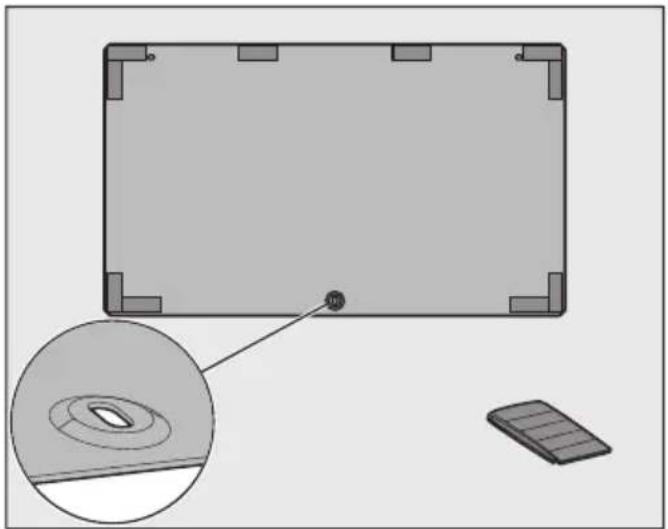

准备底座后面板
■ 将配套包装中的密封条粘贴到后背板内侧，如图所示。
准备洗衣机
必须采取以下措施：
- 安装运输保护装置（如果运输杆等保护装置已拆除）。
- 排空残余水（如果洗衣机已使用过）。
- 取下洗涤剂配给抽屉。
- 取出 TwinDos 自动配给洗涤剂盒（如果已插入）。
将洗衣机连接到底座上
当心损坏洗衣机和地板。 如果不遵守洗衣机的准备说明，可能会损坏洗衣机和地板。 请严格遵守洗衣机的准备说明。
将洗衣机侧面朝下放置
这一步骤必须由 2 人共同完成。
■ 准备一个柔软的平面（如毛毯）。
■ 慢慢地将洗衣机侧面朝下放置。

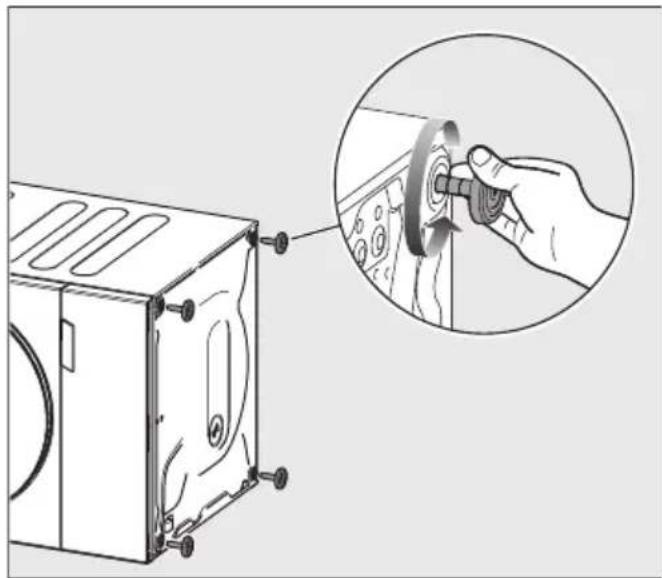

从洗衣机上拆下支脚
■ 用开口扳手顺时针转动螺母。
■ 完全拧开支脚，然后将其拆下。
■ 阵部 4 个支脚重复该过程。

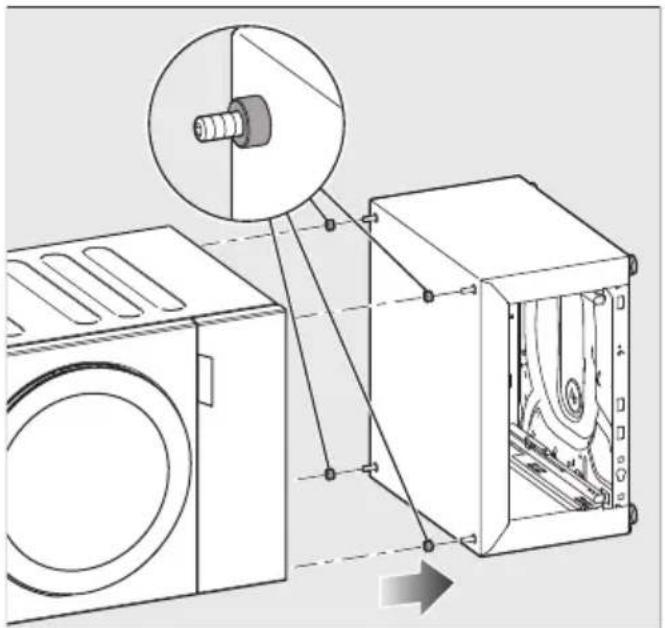

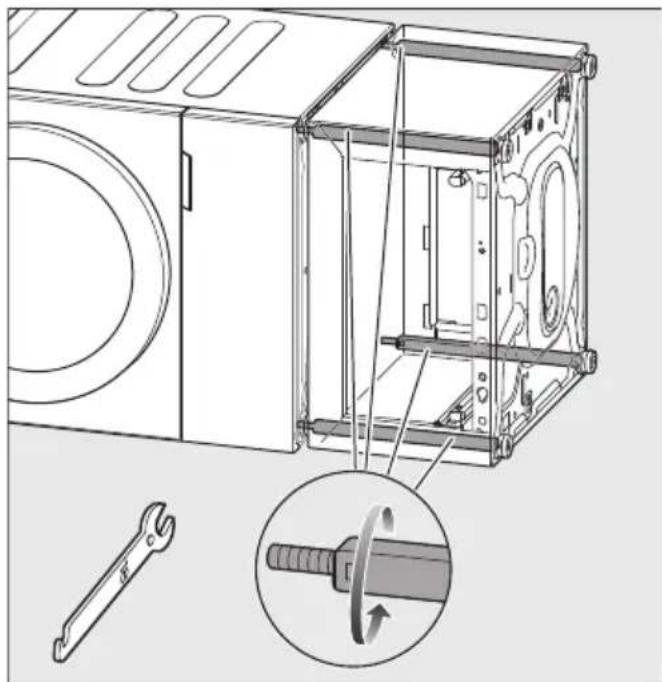

用螺丝将底座固定在洗衣机上
■ 将衬套套在固定螺杆上。
■ 将底座和洗衣机推到一起。必须将固定螺杆插入已从洗衣机上卸下的支脚孔中。
■ 使用开口扳手，交替均匀地拧紧底座内的4个螺纹螺栓。
用螺杆将底座牢牢拧紧在洗衣机上。
将洗衣机/底座组件竖立起来
这一步骤必须由 2 人共同完成。
■ 小心地将组件再次竖起。

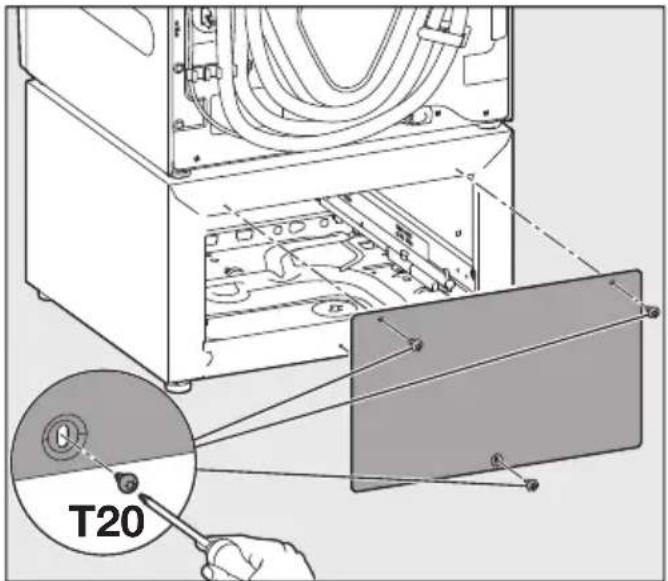

将后面板固定到底座上
■ 用圆头螺丝将准备好的面板拧到底座后部。

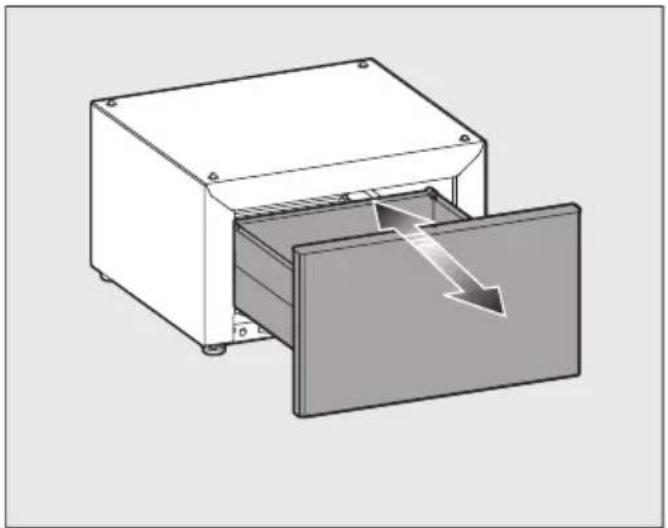

插入抽屉
■ 向内按压两个滑轨。
滑轨会稍稍向外滑出。
■ 将滑轨全部拉出。
■ 将抽屉放在滑轨上。
■ 将抽屉推入底座。
抽屉发出啮合声。
提示: 再次打开和关闭抽屉，检查是否安装到位。
另请参阅“对齐抽屉”。
对齐并固定底座支脚
在单台机器安装的情况下，必须用固定条将洗衣机/底座组件固定在地板上。
另请参阅“使用固定条”。
底座的全部 4 个支脚必须完全保持运行，以确保洗衣机安全正确的运行。不正确的安装可能会增加耗水量和能耗。
■ 使用水平仪检查洗衣机是否调平。
■ 拧松一个或多个支脚，将电器调平。
① 用开口扳手顺时针转动支脚上的螺母。
② 转动螺母及支脚，将其旋松。
③ 用水泵钳牢牢夹住支脚。用开口扳手转动螺母，直至其牢固贴合至底座的外壳上。
提示: 如果不需要连接件，则将其向底座内侧翻转收起。
安装干衣机
底座仅适用于 Miele 洗衣机和干衣机。
有倾倒的风险。
如果底座没有固定到位，可能会随干衣机移动或倾倒。
用提供的固定条将底座固定到位。
准备安装底座

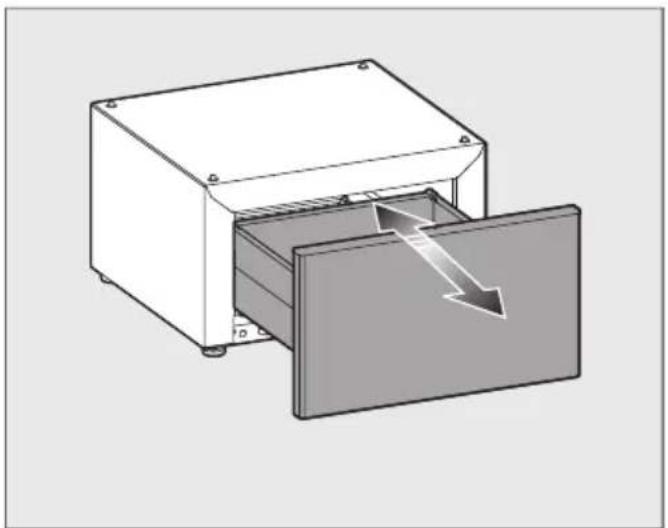

取出抽屉
① 压住两侧的固定器。
② 向上稍抬起抽屉并将其取出。
■ 将滑轨推回底座。

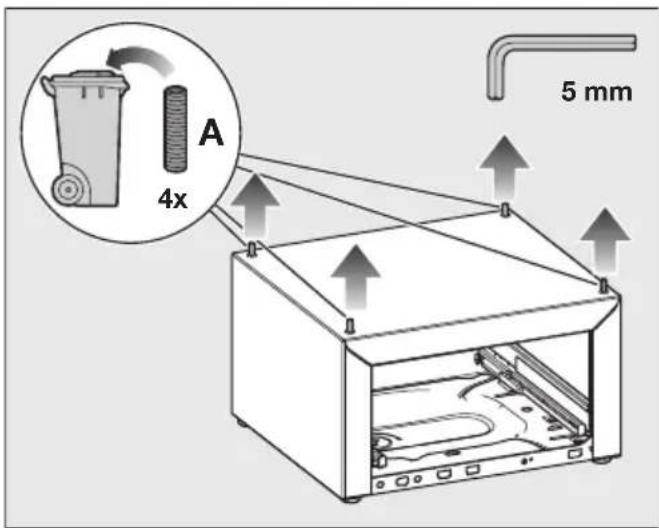

更换固定螺杆
已固定在底座上的固定螺杆必须换成随附的较短的固定螺杆。
■ 用水泵钳夹住底座内的螺栓的同时，用内六角扳手拧下固定螺杆 A
安装滚筒式干衣机时不需要较长的固定螺杆 A，拆下后即可丢弃。

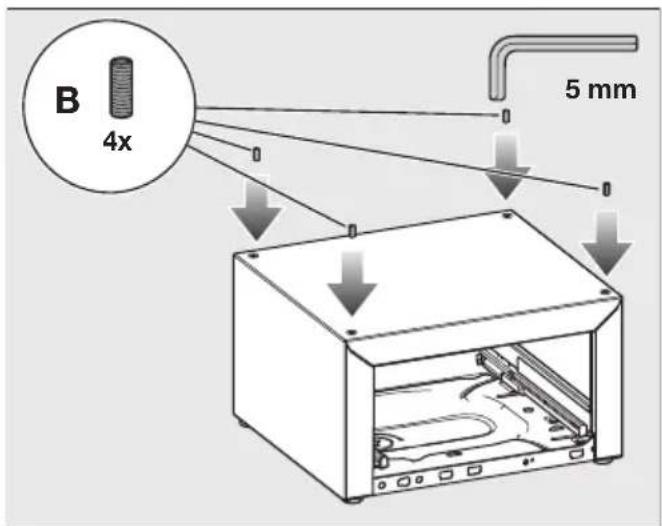

■ 将较短的固定螺钉 B 全部拧入底座。

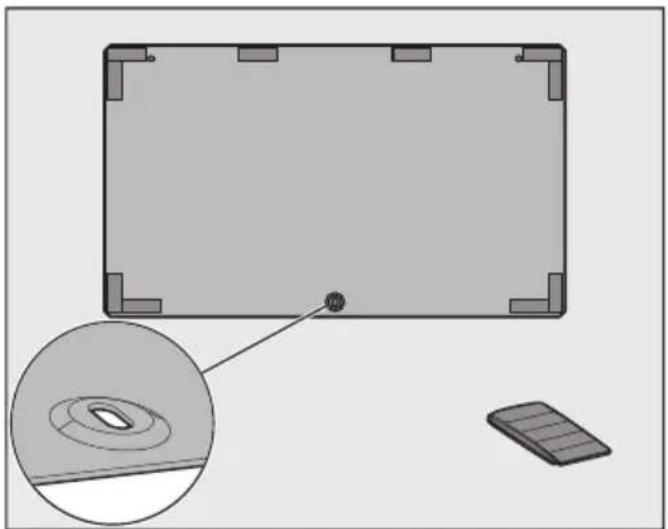

准备底座后面板
■ 将配套包装中的密封条粘贴到后面板内侧，如图所示。
插入抽屉
■ 向内按压两个滑轨。
滑轨会稍稍向外滑出。
■ 将滑轨全部拉出。
■ 将抽屉放在滑轨上。
■ 将抽屉推入底座。
抽屉发出啮合声。
提示: 再次打开和关闭抽屉，检查是否安装到位。
另请参阅“对齐抽屉”。
准备干衣机
1. 清空冷凝水容盒
■ 按照干衣机操作说明清空冷凝水盒。

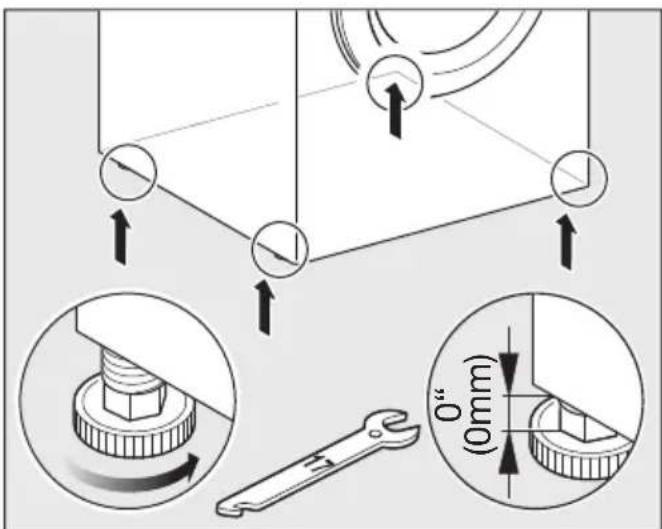

2. 拧上干衣机支脚
■ 将 4 个滚筒式干衣机支脚全部拧紧。

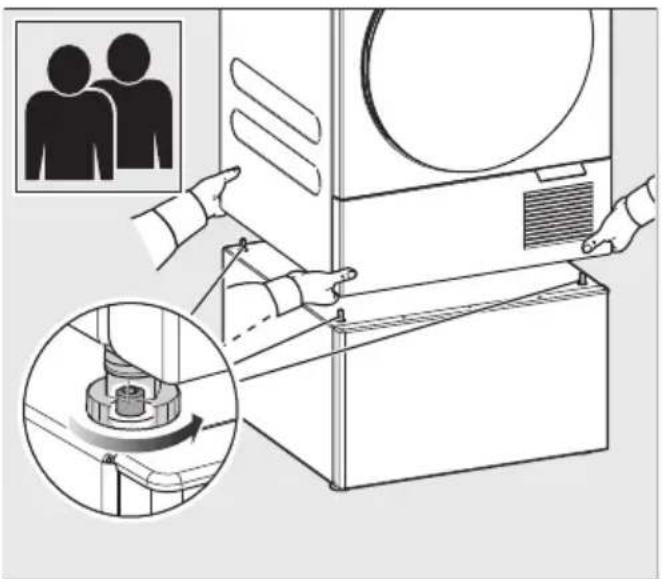

将干衣机抬到底座上
这一步骤必须由 2 人共同完成。
手指有被挤压的风险。
如果手指被卡在干衣机外壳和固定螺杆之间，可能会被压伤。
请勿从角上抬起干衣机。

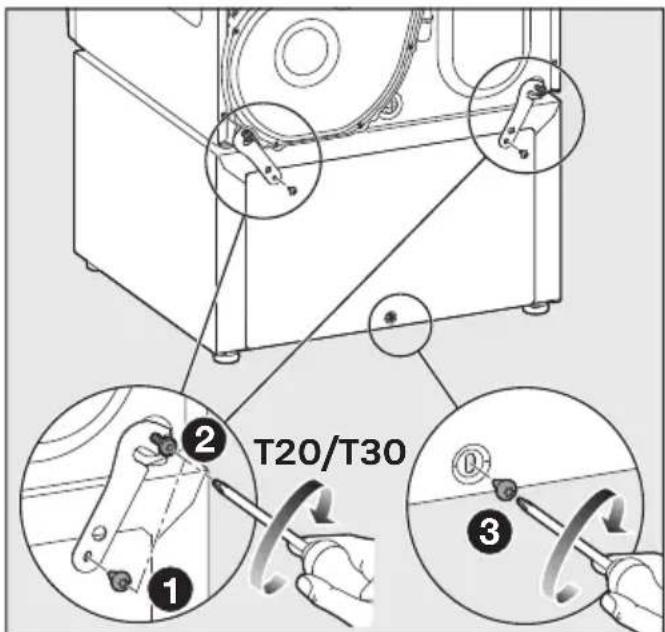

■ 用随附的一个圆头螺丝将后面板拧到底部的底座上，用螺丝刀手动拧紧。

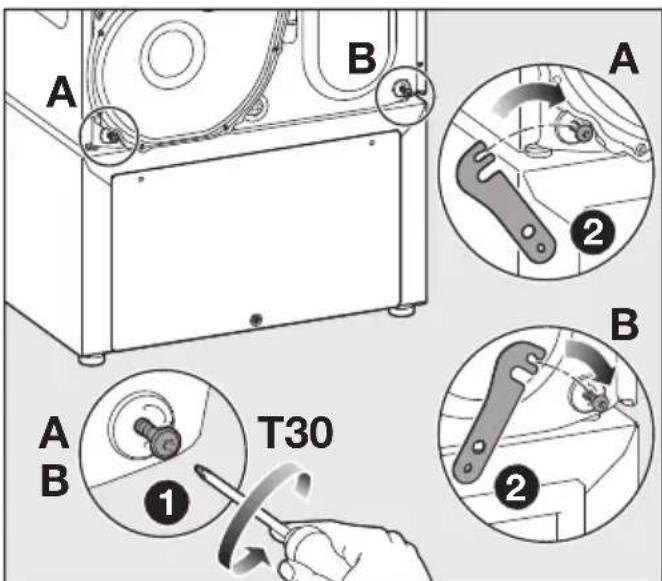

① 松开干衣机后面板上的两个底部螺丝 A 和 B（不要取下）。
② 将连接件钩到松开的螺丝上。
① 用圆头螺钉将连接件和后面板拧到底座上。
② 重新拧紧干衣机上的螺丝。
③ 拧紧后面板底部的圆头螺丝。

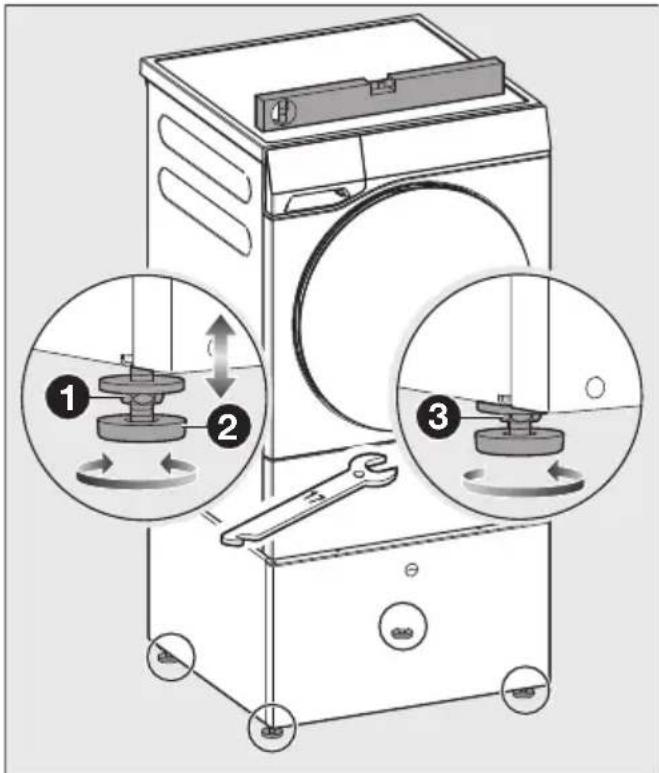

对齐并固定底座支脚
在安装单台机器时，必须用固定条将干衣机/底座组件固定在地板上。另请参阅“使用固定条”。
干衣机底座的全部 4 个支脚必须完全保持水平，以确保干衣机能保安全正确的运行。
■ 用水平仪检查干衣机是否调平。
■ 拧松一个或多个支脚，将电器调平。
① 用开口扳手顺时针转动支脚上的螺母。
② 转动螺母及支脚，将其旋松。
③ 用水泵钳牢牢夹住支脚。用开口扳手转动螺母，直至其牢固贴合至底座的外壳上。
使用固定条

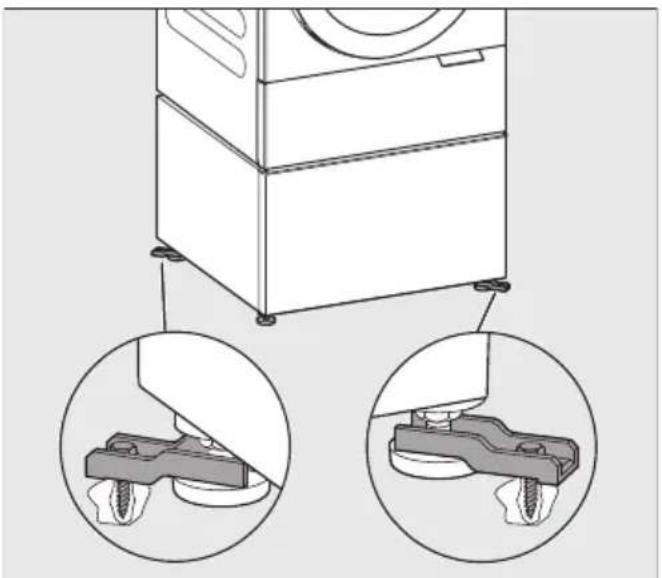

使用固定条将底座固定在地板上
有倾倒的风险。
如果底座没有固定到位，可能会随洗衣机或干衣机移动或倾倒。
务必使用提供的固定条将底座固定到位。
■ 用随附的固定条将底座支脚按对角锚定，例如右前脚和左后脚。
这样可以提供最好的保护，防止移动或倾倒。
提示: 如果固定条在固定到位后稍稍外翻，锚固效果会更好。请参阅固定条的安装说明。
对齐抽屉
如果抽屉前面板与干衣机或洗衣机不完全对齐，可以进行调整。

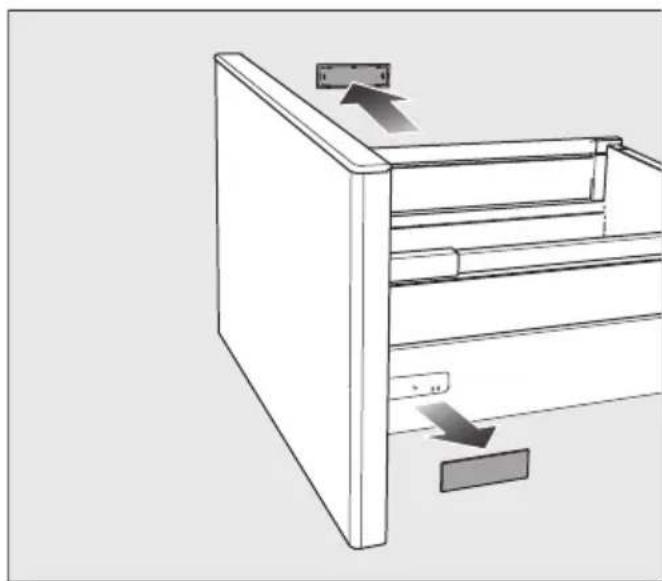

拆下装饰盖板
■ 打开抽屉。
■ 抽屉每边各有一个装饰盖板。

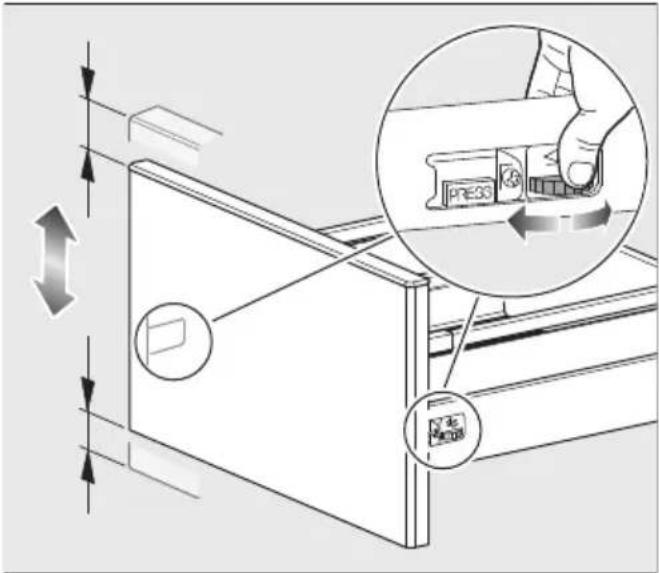

抽屉两侧各有一个滚轮，可用来调节前面板的高度。
确保左右高度调整均匀。
■ 转动滚轮可上下移动抽屉。
■ 装回盖板。

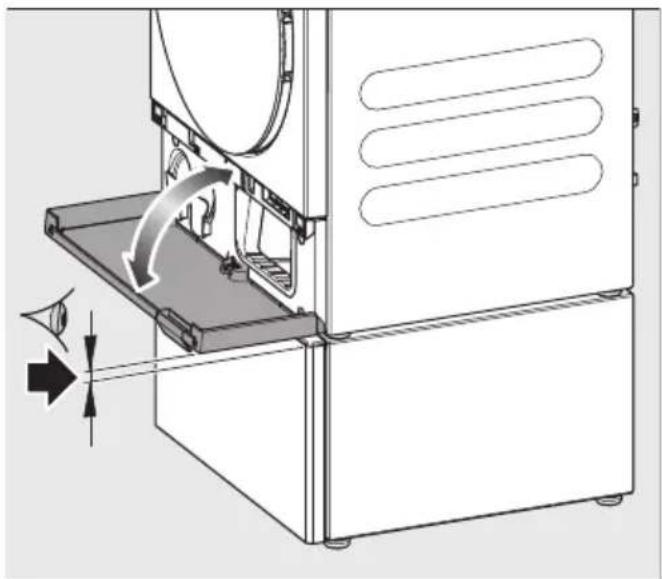

提示: 确保电器底部翻盖仍然可以完全向下打开。

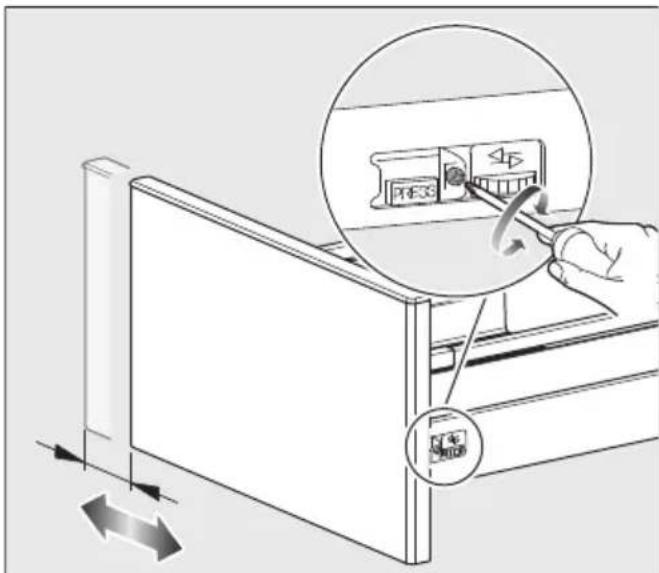

水平对齐抽屉
右侧还有一个螺丝，可以用来将抽屉前面板水平向右或向左移动。
■ 转动螺丝可将抽屉前面板向右或向左移动。
调整抽屉前面板的倾斜度
■ 要调整抽屉前面板的倾斜度，可使用螺丝刀转动两根转轴。

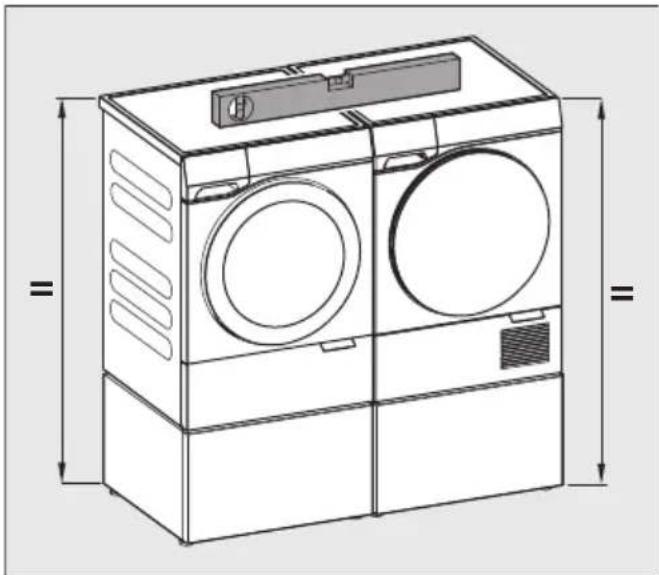

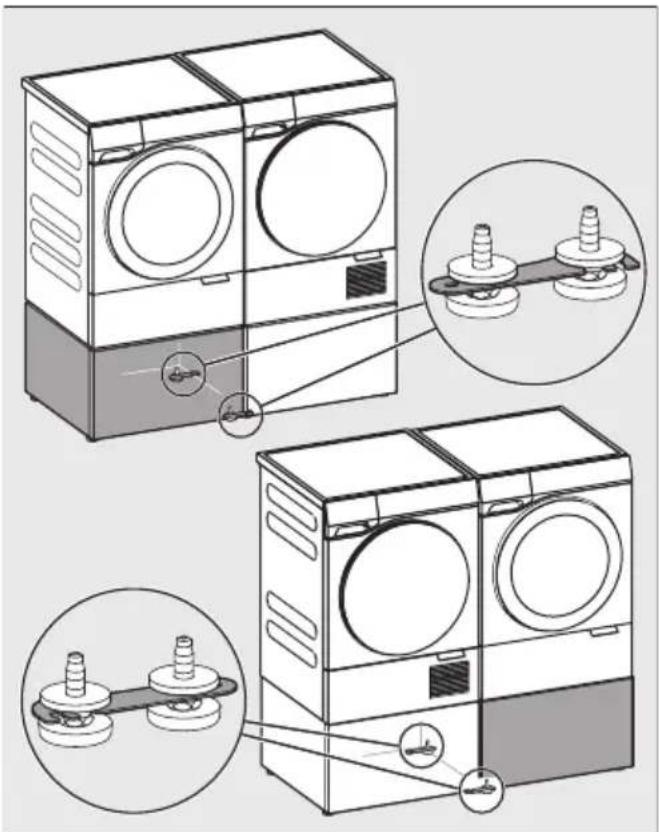

配对安装
如果干衣机和洗衣机并排安装，则必须使用洗衣机底座支脚上的连接件将底座连接起来。如果连接件安装在洗衣机底座的右侧，则干衣机应安装在右侧；如果连接件安装在洗衣机底座的左侧，则干衣机应安装在左侧。
■ 松开洗衣机和干衣机底座支脚上的螺母。
■ 向内翻转洗衣机底座支脚上的连接件。
■ 将两个底座推到一起。
■ 将连接件放在干衣机底座支脚周围。
■ 检查底座的高度是否相同，是否彼此互相对齐。
■ 如果高度不同，请相应调整支脚。
■ 用螺母锁紧所有支脚。
