Prekės ženklas	Miele
Modelis	WTS 610
Produkto tipas	Skalbimo mašina
Skalbimo talpa	8 kg
Matmenys (A x P x G)	850 x 600 x 650 mm
Neto svoris	Apie 90 kg
Maitinimo įtampa	230 V, 50 Hz
Energijos klasė	A+++
Maksimalus gręžimo greitis	1400 aps/min
Triukšmo lygis (skalbimas/gręžimas)	52 dB / 72 dB
Skalbimo programos	Medvilnė, Sintetika, Vilna, Švelnūs, Greitas, ir kt.
Specialios funkcijos	Atidėtas paleidimas, Programuota pabaiga, Vaikų apsauga, Apsauga nuo nuotėkio
Įtrauktas pagrindas	Taip, su saugojimo stalčiumi (max. 15 kg apkrova)
Priežiūra	Reguliarus filtro, ploviklio talpyklos, durelių tarpinės valymas
Galimos atsarginės dalys	Durų tarpinė, filtras, diržas, siurblys
Garantija	2 metai (pratęsiama)

Dažnai užduodami klausimai - WTS 610 MIELE

Kaip sumontuoti skalbimo mašiną ant pagrindo?

Padėkite skalbimo mašiną ant šono, nuimkite jos kojas, įstatykite tarpines į srieginius strypus, stumkite pagrindą ir skalbimo mašiną kartu, tada prisukite sriegines smeiges pagrindo viduje naudodami pridedamą šakės veržliaraktį.

Kaip išimti pagrindo stalčių?

Paspauskite stalčių, visiškai ištraukite jį, tada paspauskite šoninius stabdymo kabliukus, šiek tiek pakeldami stalčių, kad jį išimtumėte. Tada įstumkite slydiklius atgal į pagrindą.

Kaip sujungti du pagrindus vienas šalia kito?

Naudokite pridedamas jungiamąsias dalis. Išmontuokite pagrindo kojas nuo skalbimo mašinos, sumontuokite jungtis laikydamiesi eilės: poveržlė, jungiamoji dalis, kontraveržlė, koja. Tada išskleiskite dalis ir stumkite pagrindus kartu.

Kaip sureguliuoti pagrindo stalčių?

Nuimkite šoninius dangtelius, tada naudokite reguliavimo ratuką vertikaliam aukščiui reguliuoti (taip pat iš abiejų pusių). Horizontaliam išlyginimui pasukite varžtą ant dešiniojo rėmo. Pasvirimui reguliuoti ištraukite galinius dangtelius ir pasukite strypus atsuktuvu.

Kaip pritvirtinti pagrindą prie grindų?

Naudokite pridedamas tvirtinimo juosteles. Inkaruokite pagrindo kojas įstrižai (pvz., priekinė dešinė koja ir galinė kairė koja) pritvirtindami tvirtinimo juosteles šiek tiek į išorę, kad būtų geresnis stabilumas.

Kaip sumontuoti pagrindo galinę sienelę?

Priklijuokite sandarinimo juostas ant galinės sienelės vidinės pusės, tada prisukite paruoštą plokštę prie pagrindo galo naudodami pridedamus apvalius varžtus (T20).

Kaip išlyginti pagrindą?

Naudokite gulsčiuką. Norėdami pakoreguoti, atsukite kontraveržlę ant kojų pagal laikrodžio rodyklę, atsukite kontraveržlę su kojomis, laikykite kojas vietoje universaliais replėmis, tada vėl priveržkite kontraveržlę prie korpuso.

Kokia maksimali stalčiaus apkrova?

Pagrindo stalčius gali atlaikyti maksimalią 15 kg apkrovą.

Ar galiu naudoti šį pagrindą džiovyklėje?

Taip, pagrindas tinka ir Miele džiovyklėms. Turite pakeisti ilgus varžtus be galvutės į trumpesnius, ištuštinti kondensato vandens bakelį ir visiškai įsukti džiovyklės kojas prieš ją pakeldami ant pagrindo.

Kaip pakeisti varžtus be galvutės džiovyklei?

Atsukite ilgus varžtus be galvutės A šešiakampiu raktu, laikydami sriegines smeiges vandens siurblio replėmis. Tada įsukite trumpus varžtus be galvutės B iki atramos.

NAUDOJIMO INSTRUKCIJA WTS 610 MIELE

① Cokolis ② Stalčius (maksimali apkrova 15 kg) ③ Sujungimo elementai ④ Lipnioji juostelė užpakalinei sienelei ⑤ Sriegiai ovalia galvute CEM 4 x 10 ⑥ Tarpinė įvorė ⑦ Srieginis kaištis M 10 x 40 mm ⑧ Cokolio užpakalinė sienelė ⑨ Tvirtinimo prie grindų konstrukcinių elementų rinkinys ⑩ "Miele" veržliaraktis

Skalbyklės montavimas

Cokolis tinka tik "Miele" skalbyklėms ir džiovyklėms.

⚠️ Nelaimingo atsitikimo pavojus skalbyklei apvirtus.

Prie cokolio varžtais nepritvirtinta skalbyklė gali apvirsti.

Skalbyklę varžtais pritvirtinkite prie cokolio.

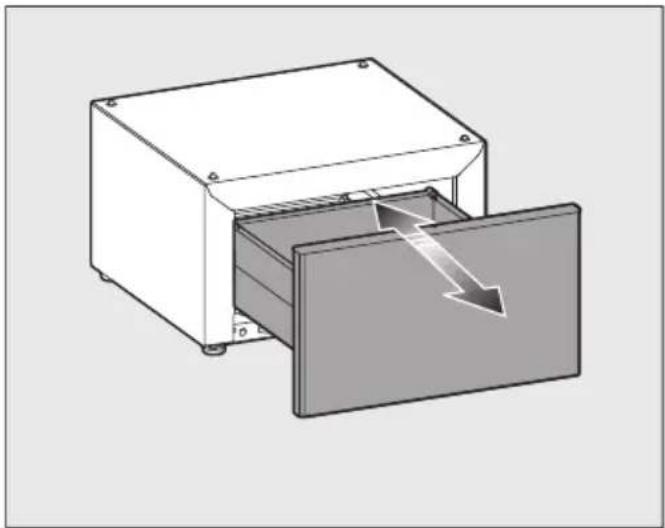

Stalčiaus išėmimas

■ Stalčių paspauskite. ■ Stalčių iki galo ištraukite.

① Paspauskite šonuose esančius fiksavimo kabliukus. ② Stalčių lengvai kilstelėkite ir išimkite. ■ Ištraukiamuosius įtaisus įstumkite atgal į cokolį.

Sujungimo elementų naudojimas

Jeigu du cokoliai turi būti pastatyti vienas šalia kito, juos būtina tarpusavyje sujungti.

Sujungimui reikia naudoti pridėtus sujungimo elementus.

Sujungimo elementų montavimas priklauso nuo skalbyklės durelių atidarymo pusės.

Patarimas: Sujungimo elementus būtina pritvirtinti net jeigu ir nenaudojate antrojo cokolio. Taip vėliau išvengsite papildomo montavimo, o sujungimo elementai bus saugiai pritvirtinti.

Durelių stabdiklis kairėje

Durelių stabdiklis dešinėje

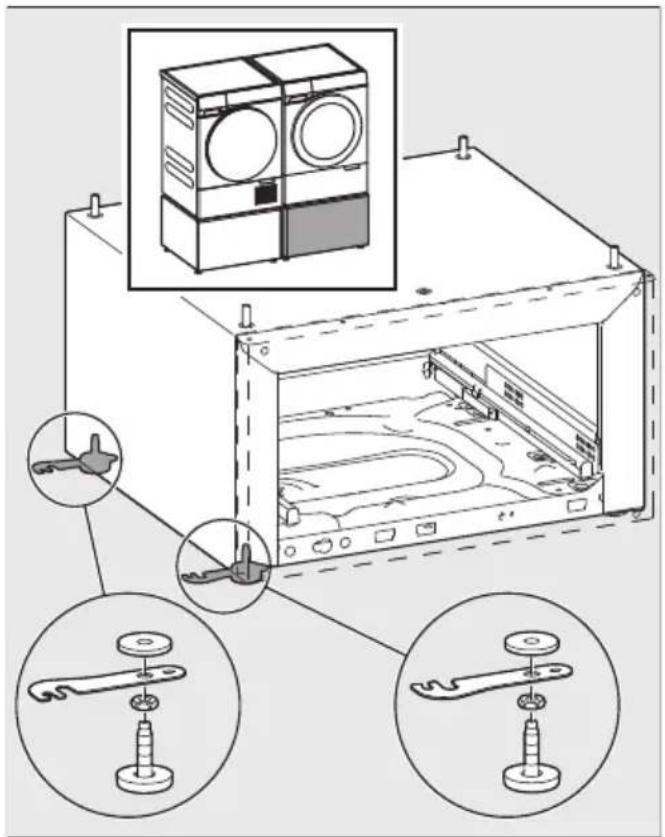

Sujungimo elementų įmontavimas

Sujungimo elementai įmontuoti prie cokolio kojelių.

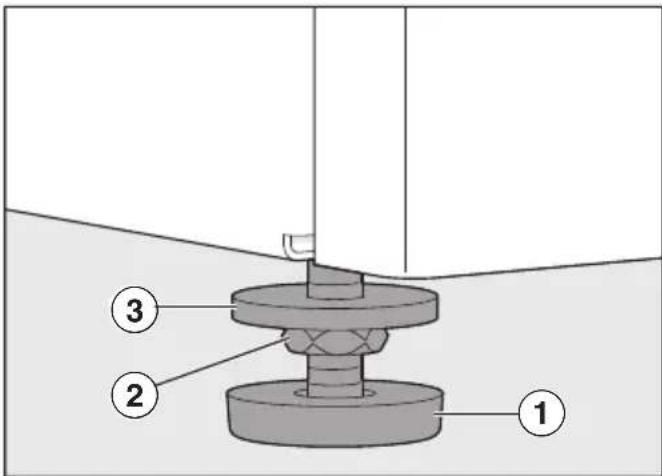

Cokolio kojelių išmontavimas

Norėdami sumontuoti sujungimo elementus, turite išmontuoti cokolio kojeles.

■ Komplekte esančiu veržliarakčiu suk-dami pagal laikrodžio rodyklę išsukite antveržles ②, esančias tarp poveržlių ① ir kojelės ③. ■ Šį veiksmą pakartokite su visomis 4 kojelėmis. ■ 2 dešiniąsias arba kairiąsias kojeles išsukite iki galo.

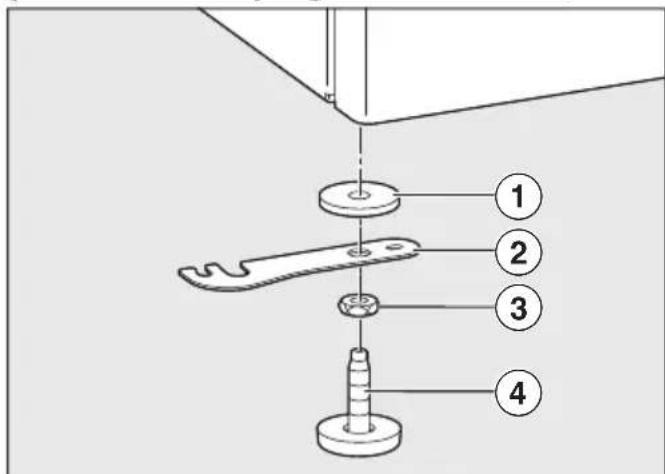

Įmontuokite sujungimo elementus

■ Sujungimo elementus dar kartą įstatykite kartu su išmontuotomis kojelėmis.

Pradedant nuo cokolio, išlaikykite šią veiksmų seką:

1. Poveržlė
2. Sujungimo elementas
3. Antveržlė
4. Kojelė

■ Cokolio kojeles dar kartą prisukite, antveržlės kol kas neužfiksuokite.

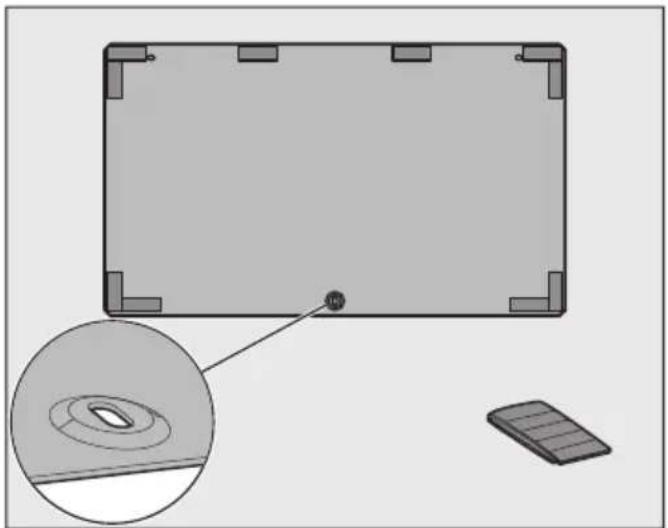

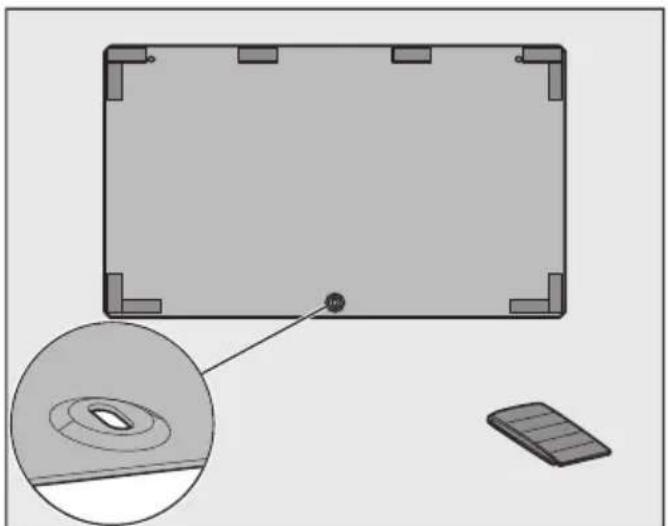

Cokolio užpakalinės sienelės paruošimas

■ Užpakalinės sienelės vidinėje pusėje priklijuokite sandarinimo juosteles iš papildomo priedų rinkinio, žr. pav.

Skalbyklės paruošimas

Reikia imtis šių priemonių:

1. Sumontuoti transportavimo apsaugas (jeigu šios jau buvo nuimtos).
2. Išleisti vandenį (jeigu skalbyklė jau buvo naudojama).
3. Išimti skalbiklio nuplovimo stalčių.
4. Išimti skalbiklio kasetes (jeigu yra ir jeigu įdėtos).

Skalbyklės sujungimas su cokoliu

⚠️ Skalbyklės ir grindų pažeidimai. Jeigu nebus atsižvelgta į skalbyklės paruošimo nurodymus, kyla pavojus sugadinti mašiną ir grindis. Vadovaukitės skalbyklės paruošimo nurodymais.

Skalbyklę paguldykite ant šono

Šiame etape reikalingi 2 asmenys.

■ Patieskite plokščią minkštą pagrindą (pvz., paklotą). ■ Skalbyklę lėtai paguldykite ant šono.

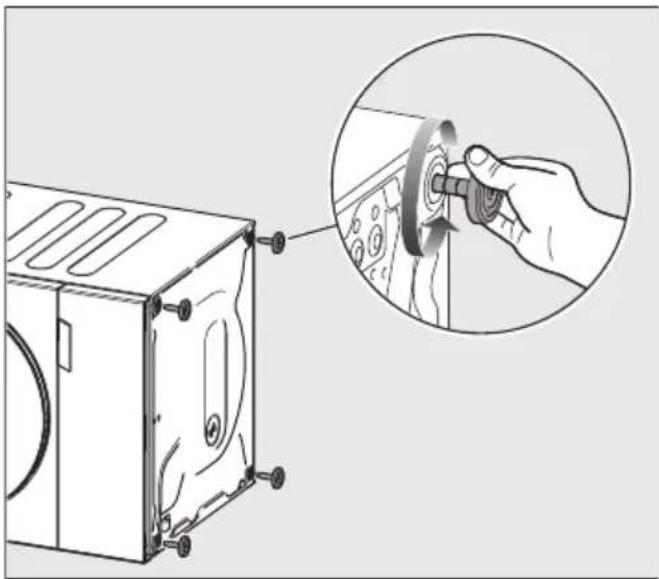

Išsukite skalbyklės kojeles

■ Komplekte esančiu veržliarakčiu antveržles sukite pagal laikrodžio rodyklę. ■ Kojelę visiškai išsukite ir išimkite. ■ Procesą pakartokite su visomis 4 kojelėmis.

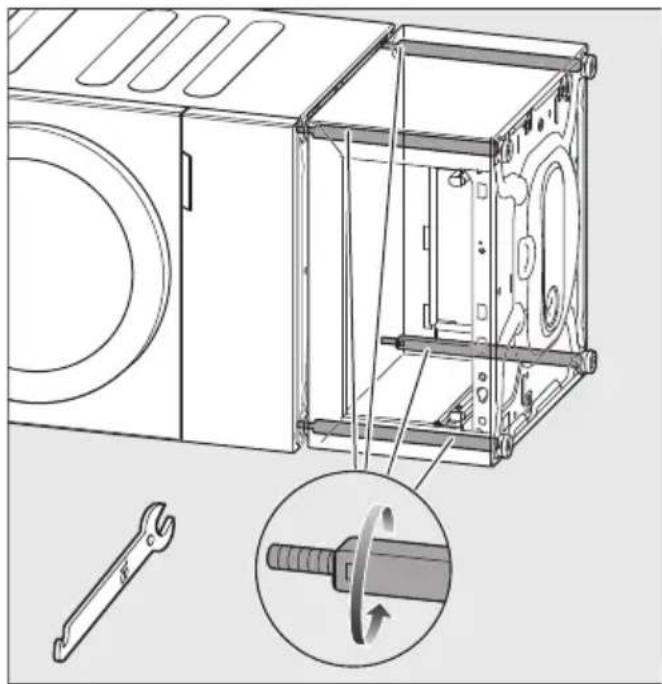

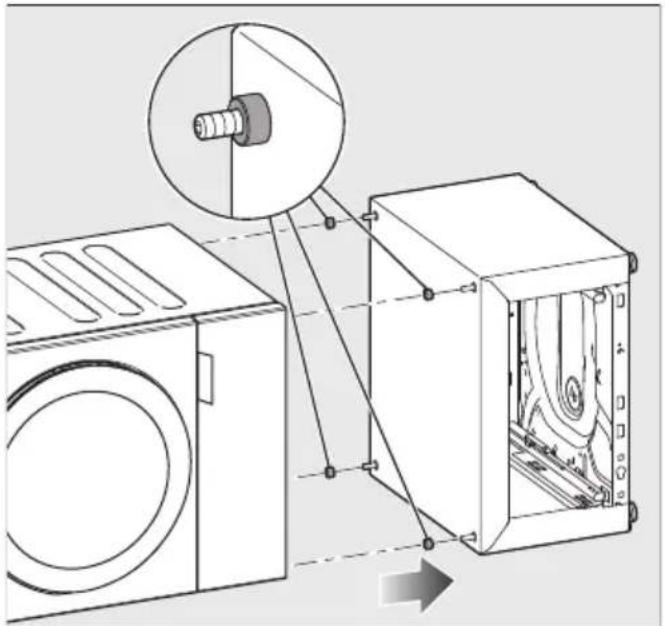

Cokolį varžtais sujunkite su skalbykle

Tarpines įvores užmaukite ant srieginių kaiščių. Cokolį ir skalbyklę sustumkite. Srieginius kaiščius reikia įstatyti į skalbyklės išimtų kojelių kaiščius.

Veržliarakčiu pakaitomis visus 4 srieginius kaiščius tolygiai įsukite cokolio viduje.

Cokolis varžtais tvirtai sujungiamas su skalbykle.

Skalbyklės cokolio derinį išlygiuokite.

Šiame etape reikalingi 2 asmenys.

Derinį dar kartą atsargiai išlygiuokite.

Užpakalinės sienelės tvirtinimas prie cokolio.

Paruoštą plokštę komplekte esančiais sriegiais su ovalia galvute prisukite prie cokolio užpakalinės pusės.

Stalčiaus įstatymas.

Spauskite abu ištraukiamuosius įtaisus. Ištraukiamieji įtaisai šiek tiek pasislenka į priekį. Ištraukiamuosius įtaisus ištraukite iki galo. Stalčių uždėkite ant ištraukiamųjų įtaisų. Stalčių įstumkite į cokolį.

Stalčius girdimai užsifiksuoja.

Patarimas: Patikrinkite, ar stalčius tinkamai užsifiksavo, jį dar kartą atidarydami ir uždarydami.

Vadovaukitės poskyryje “Stalčiaus išlygiavimas” pateikta informacija.

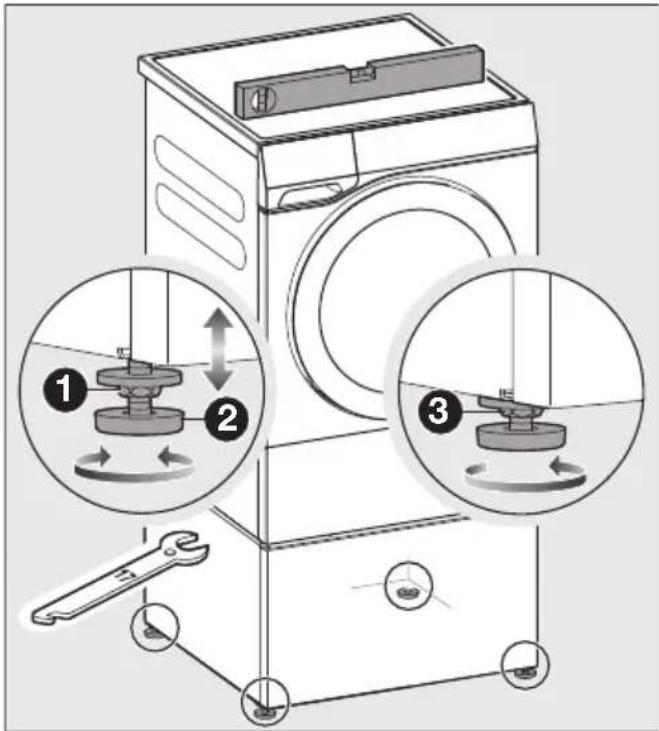

Cokolio kojelių išlygiavimas ir užfiksavimas.

Skalbyklės cokolio derinį statant atskirai, tvirtinimo apkabomis jį reikia pritvirtinti prie grindų.

Vadovaukitės poskyryje “Tvirtinimo apkabų naudojimas” pateikta informacija.

Kad būtų užtikrintas nepriekaištingas veikimas, cokolis turi stovėti vertikaliai ir stabiliai ant visų 4 kojelių. Netinkamai pastačius, padidėja vandens ir energijos sąnaudos.

■ Gulsčiuku patikrinkite, ar skalbyklė stovi vertikaliai. ■ Kad skalbyklė būtų pastatyta vertikaliai, išsukite kojelę arba kojeles.

① Sukdami pagal laikrodžio rodyklę, išsukite kojelių antveržles. ② Antveržles išsukite kartu su kojelėmis.

③ Kojeles tvirtai laikykite santechninėmis replėmis. Antveržles veržliarakčiu dar kartą tvirtai priveržkite prie cokolio korpuso.

Patarimas: Jeigu sujungimo elementai nereikalingi, užlenkite juos į vidų.

Džiovyklės montavimas

Cokolis tinka tik "Miele" skalbyklėms ir džiovyklėms.

Apvirtimo pavojus!

Nepritvirtintas cokolis gali judėti kartu su džiovykle arba apvirsti.

Pritvirtinkite cokolį pridėtomis tvirtinimo apkabomis.

Cokolio paruošimas montuoti

Stalčiaus išėmimas

■ Stalčių paspauskite. ■ Stalčių iki galo ištraukite.

① Paspauskite šonuose esančius fiksavimo kabliukus. ② Stalčių lengvai kilstelėkite ir išimkite. ■ Ištraukiamuosius įtaisus įstumkite atgal į cokolį.

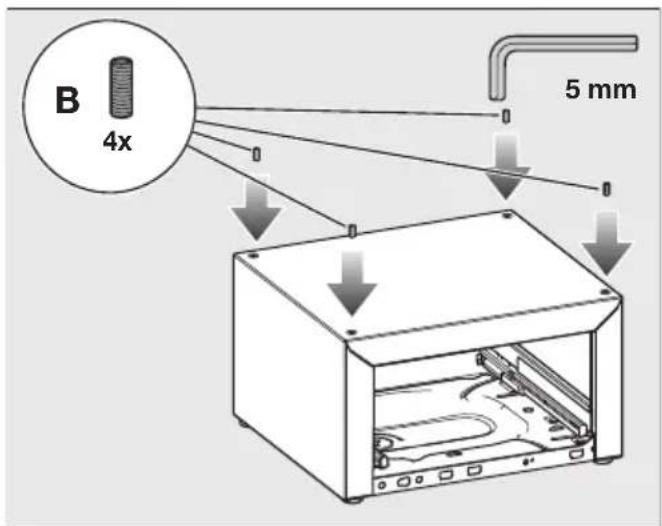

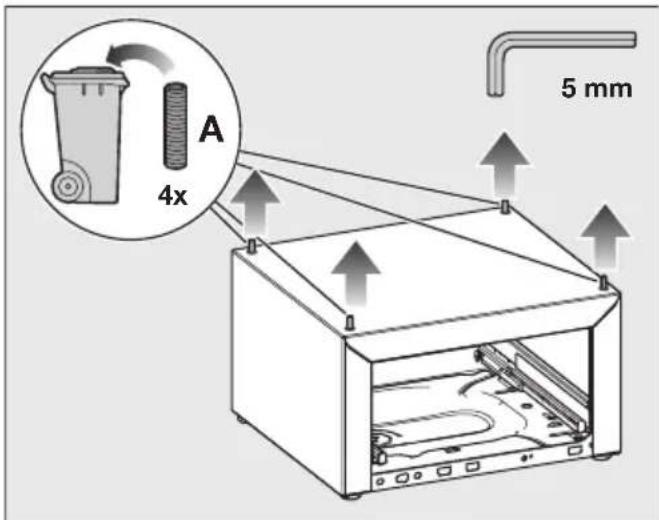

Srieginių kaiščių keitimas

Ant cokolio pritvirtintus srieginius kaiščius reikia pakeisti komplekte esančiais trumpesniais srieginiais kaiščiais.

Srieginius kaiščius A išsukite vidiniu šešiabriauniu raktu, o cokolyje esančius srieginius kaiščius suimkite san-techninėmis replėmis.

Išimtų ilgesnių srieginių kaiščių A montuojant džiovyklę daugiau nebereikės, juos galima išmesti.

Trumpesnius srieginius kaiščius B iki galo įsukite į cokolį.

Cokolio užpakalinės sienelės paruošimas

Užpakalinės sienelės vidinėje pusėje priklijuokite sandarinimo juosteles iš papildomo priedų rinkinio, žr. pav.

Stalčiaus įstatymas

Spauskite abu ištraukiamuosius įtaisus.

Ištraukiamieji įtaisai šiek tiek pasislenka į priekį.

Ištraukiamuosius įtaisus ištraukite iki galo. Stalčių uždėkite ant ištraukiamųjų įtaisų. Stalčių įstumkite į cokolį.

Stalčius girdimai užsifiksuoja.

Patarimas: Patikrinkite, ar stalčius tinkamai užsifiksavo, jį dar kartą atidarydami ir uždarydami.

Vadovaukitės poskyryje “Stalčiaus išlygiavimas” pateikta informacija.

Džiovyklės paruošimas

1. Ištuštinkite kondensato rezervuarą

■ Kondensato rezervuarą ištuštinkite, kaip aprašyta džiovyklės naudojimo instrukcijoje.

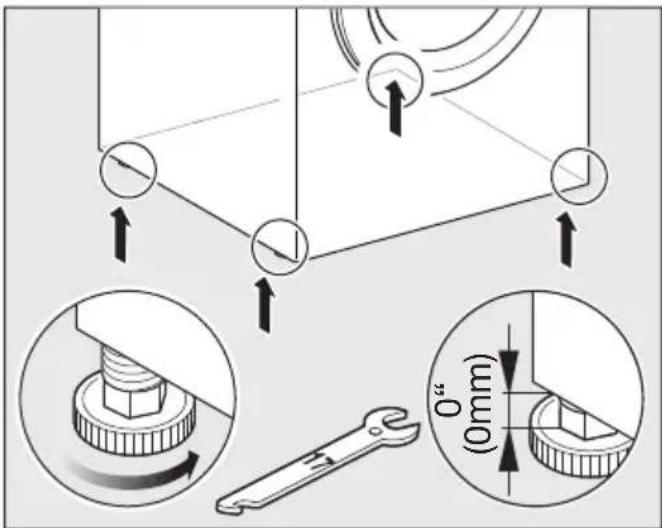

2. Įsukite džiovyklės kojeles

■ Iki galo įsukite 4 džiovyklės kojeles.

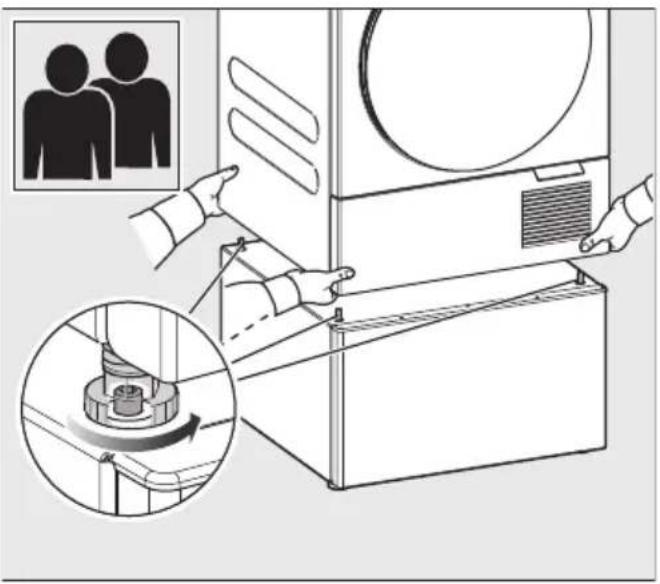

Džiovyklės užkėlimas ant cokolio

Šiame etape reikalingi 2 asmenys.

Pirštų prispaudimo pavojus!

Pirštų prispaudimo pavojus, jei jie patektų tarp džiovyklės korpuso ir srieginio kaiščio.

Džiovyklės nekelkite už kampų.

■ Džiovyklę užkelkite ant cokolio. ■ Džiovyklės kojelių angas užmaukite ant srieginių kaiščių.

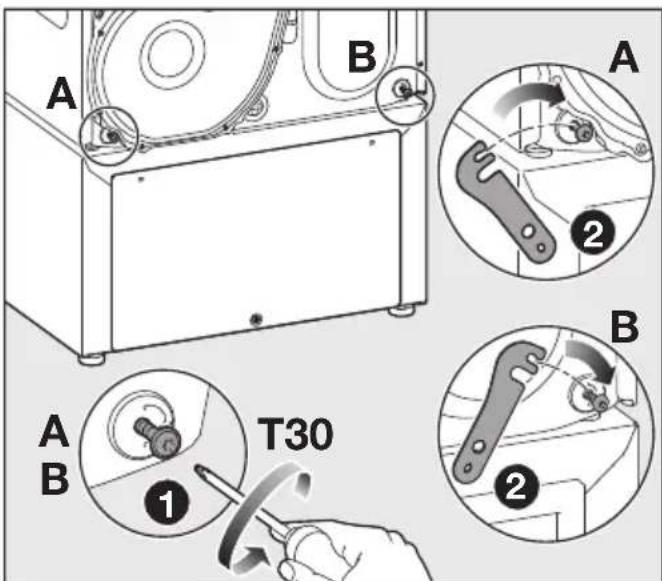

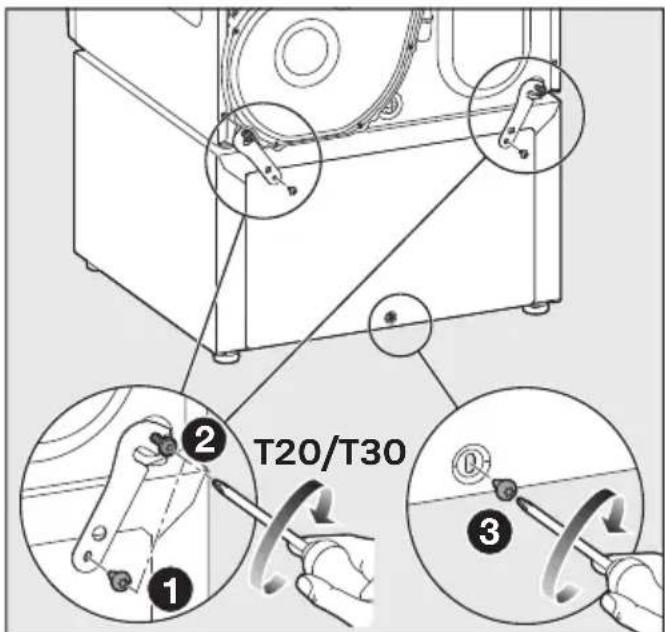

Džiovyklės sujungimas su cokolio užpakaline sienele

■ Cokolio užpakalinę sienelę apačioje sriegiais ovalia galvute ranka prisukite prie cokolio.

Džiovyklės užpakalinėje sienelėje atlaisvinkite abu apatinius varžtus A ir B (neišsukite).

2 J atlaisvintus varžtus įkabinkite sujungimo elementus.

1 Sujungimo elementus ir užpakalinę sienelę komplekte esančiais sriegiais ovalia galvute tvirtai sujunkite su cokoliu. ② Dar kartą priveržkite džiovyklės varžtus. 3 Apatinį sriegį ovalia galvute priveržkite prie užpakalinės sienelės.

Cokolio kojelių išlygiavimas ir užfiksavimas

Džiovyklės cokolio derinį statant atskirai, tvirtinimo apkabomis reikia pritvirtinti prie grindų.

Vadovaukitės poskyryje “Tvirtinimo apkabų naudojimas” pateikta informacija.

Kad būtų užtikrintas nepriekaištingas veikimas, džiovyklė turi stovėti vertikaliai ir stabiliai ant visų 4 kojelių.

■ Gulsčiuku patikrinkite, ar džiovyklė stovi vertikaliai. ■ Kad skalbyklė būtų pastatyta vertikaliai, išsukite kojelę arba kojeles.

1. Sukdami pagal laikrodžio rodyklę, išsukite kojelių antveržles. 2. Antveržles išsukite kartu su kojelėmis. 3. Kojeles tvirtai laikykite santechninėmis replėmis. Antveržles veržliarakčiu dar kartą tvirtai priveržkite prie cokolio korpuso.

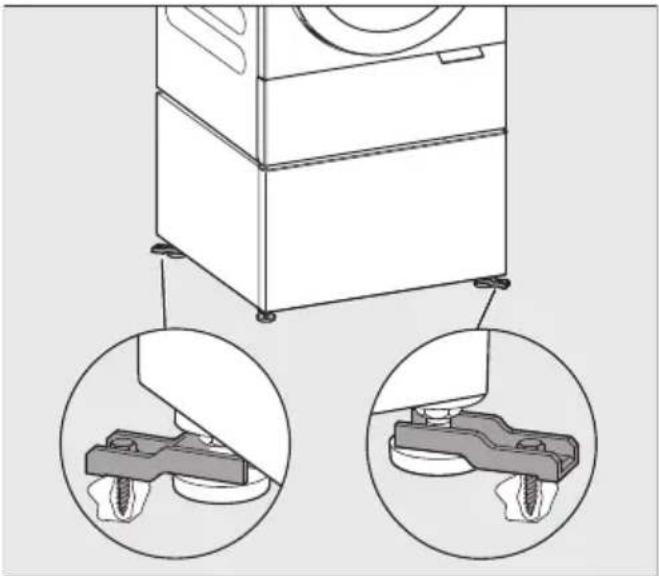

Tvirtinimo apkabų naudojimas

Cokolį tvirtinimo apkabomis pritvirtinkite prie grindų.

Apvirtimo pavojus!

Nepritvirtintas cokolis gali judėti kartu su skalbykle arba džiovykle arba apvirsti.

Pritvirtinkite cokolį pridėtomis tvirtinimo apkabomis.

■ Pridėtomis tvirtinimo apkabomis įstrižai pritvirtinkite cokolio kojeles, pvz., priekinę dešinę kojelę ir galinę kairę kojelę.

Taip užtikrinsite geriausią apsaugą nuo judėjimo arba apvirtimo.

Patarimas: Geriausiai pritvirtinta yra tada, kai tvirtinimo apkabos tvirtinamos lengvai pasukus jas į išorę. Vadovaukitės tvirtinimo apkabų montavimo instrukcija.

Stalčiaus išlygiavimas

Jeigu stalčiaus priekinis skydelis tiksliai nepriglunda prie džiovyklės arba skalbyklės, priekinį skydelį galima pritaikyti.

Nuimkite apsauginį gaubtelį

Patikrinkite, ar aukštis tolygiai nustatytas kairėje ir dešinėje pusėse.

■ Atidarykite stalčių.

■ Abiejose stalčiaus rėmo pusėse yra po apsauginį gaubtelį.

■ Sukite ratuką ir reguliuokite stalčių į viršų arba žemyn. ■ Dar kartą uždėkite apsauginius gaubtelius.

■ Apsauginius gaubtelius nuimkite rankomis.

Stalčių išlygiuokite vertikaliai

Abiejose stalčiaus rėmo pusėse yra po ratuką, kuriuo galima reguliuoti priekinio skydelio aukštį.

Stalčių išlygiuokite horizontaliai

Ant dešiniojo rėmo yra papildomas varžtas, kuriuo skydelį galima horizontaliai reguliuoti į kairę arba į dešinę.

■ Norėdami skydelį paslinkti į kairę arba į dešinę, sukite varžtą.

Pritaikykite stalčiaus nuolydį

■ Norėdami pritaikyti stalčiaus nuolydį, atsuktuvu reguliuokite abu bėgelius.

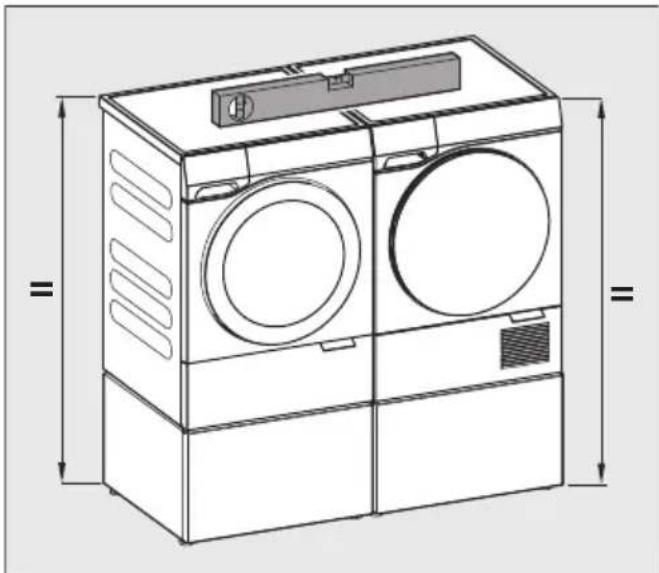

Prietaisų statymas vieno šalia kito

Džiovyklę ir skalbyklę statant vieną šalia kitos, abu cokolius reikia tarpusavyje sujungti naudojant skalbyklės kojelių sujungimo elementus. Jeigu sujungimo elementai dešinėje pusėje, džiovyklė turi stovėti dešinėje, o jeigu sujungimo elementai kairėje pusėje, džiovyklė turi stovėti kairėje.

- cokoliai turi būti vienodo aukščio;

- cokoliai turi stovėti vienoje eilėje.

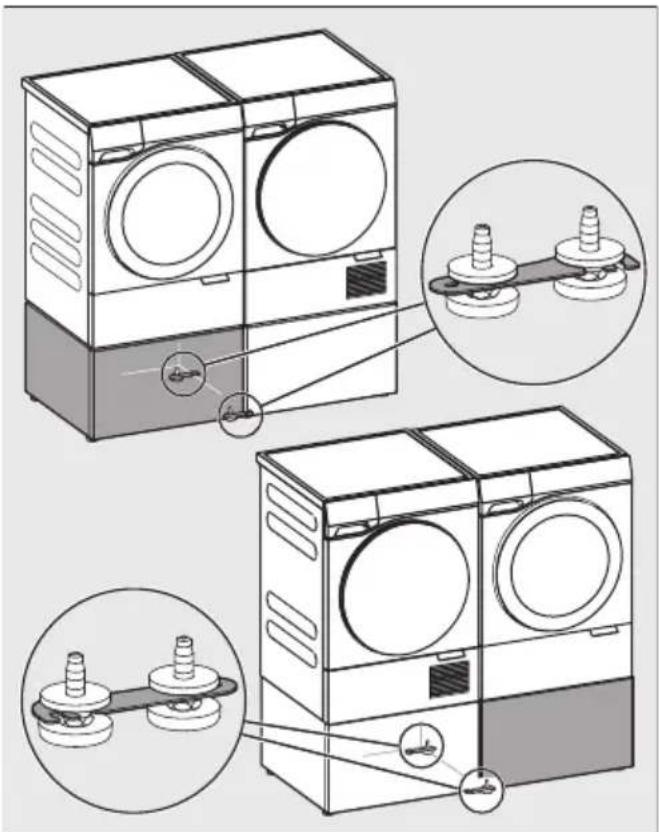

Cokolių sujungimas

■ Atlaisvinkite skalbyklės ir džiovyklės cokolio kojelių antveržles. ■ Atlenkite ant skalbyklės cokolio kojelių esančius sujungimo elementus. ■ Abu cokolius stumkite vieną prie kito.

■ Sujungimo elementus uždėkite ant džiovyklės cokolio kojelių. ■ Patikrinkite, ar cokoliai vienodo aukščio ir ar vienoje eilėje. ■ Reguliuodami kojeles išlyginkite cokolių aukštį. ■ Visas kojeles užfiksuokite antveržlėmis.
