GEBRUIKSAANWIJZING WTS 610 MIELE

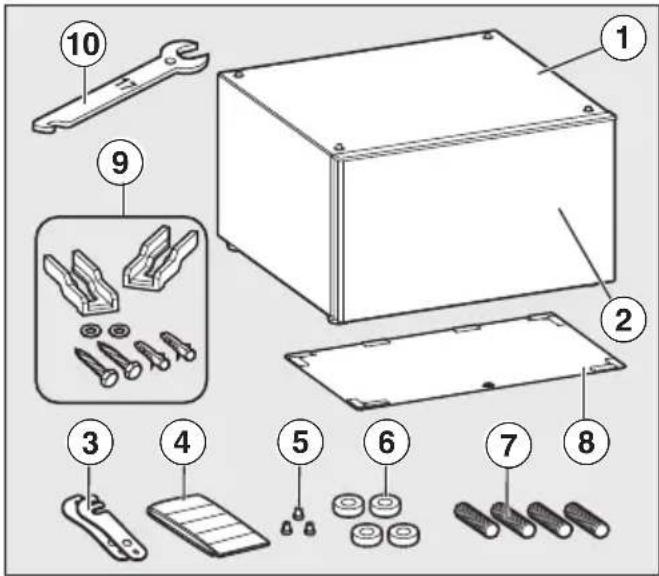

Onderdelen van de sokkel
① Sokkel
② Lade (max. belasting 15 kg)
③ Verbindingsstukken
④ Plakstrip voor de achterwand
⑤ Lenskopschroeven CEM 4 x 10
⑥ Afstandshulzen
⑦ Stelschroeven M 10 x 40 mm
⑧ Achterwand voor de sokkel
⑨ Montageset voor de vloerbevestiging
⑩ Miele steeksleutel
De wasmachine monteren
De sokkel is alleen geschikt voor Miele wasmachines en drogers.
Risico op ongelukken door om- de wasmachine.
Een wasmachine die niet aan de sokkel is vastgeschroefd, kan omvallen.
Schroef de wasmachine stevig vast op de sokkel.

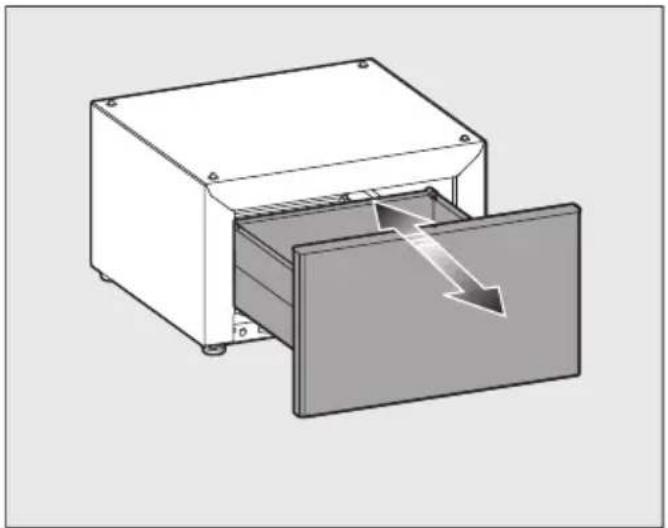

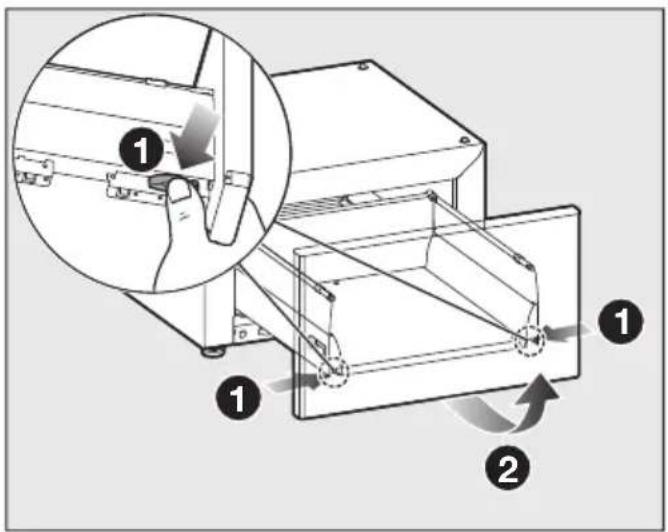

Lade verwijderen
■ Druk tegen de lade.
■ Trek de lade er helemaal uit.
1 Druk tegen de vergrendelhaken aan de zijkant.
2 Til de lade iets op en verwijder de la-de.
■ Schuif de geleiders terug in de sokkel.

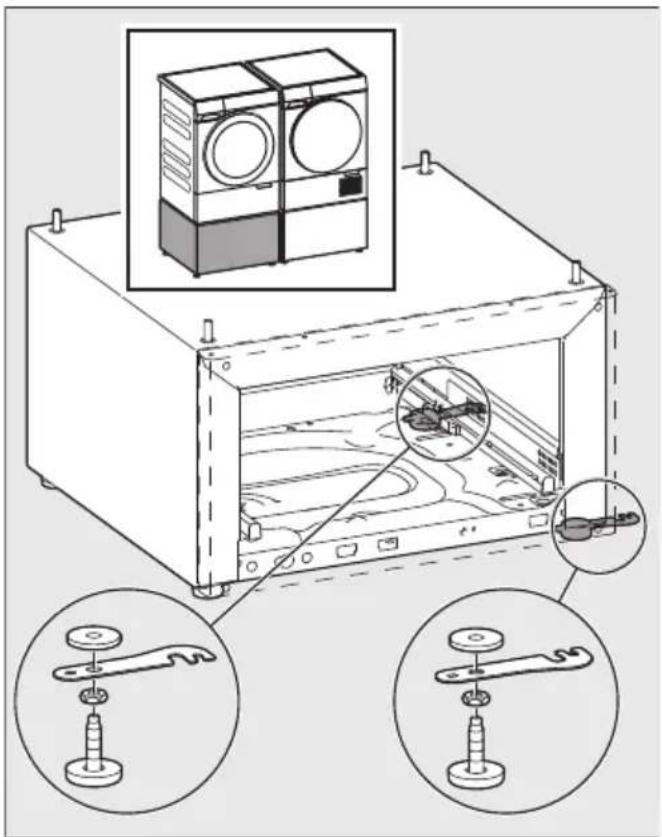

Gebruik van de verbindingsstukken
Als 2 sokkels naast elkaar worden ge-installeerd, moeten de sokkels met elkaar worden verbonden.
De verbinding wordt tot stand gebracht met behulp van de meegeleverde verbindingsstukken.
De montage van de verbindingsstukken is afhankelijk van de draairichting deur van de wasmachine.
Tip: Bevestig de verbindingsstukken ook als u geen 2e sokkel heeft. Zo voorkomt u dat u dit achteraf nog moet doen en bovendien kunt u de verbindingsstukken zo veilig bewaren.
Deuraanslag links
Montage van de verbindingsstukken
De verbindingsstukken worden aan de voeten van de sokkel gemonteerd.

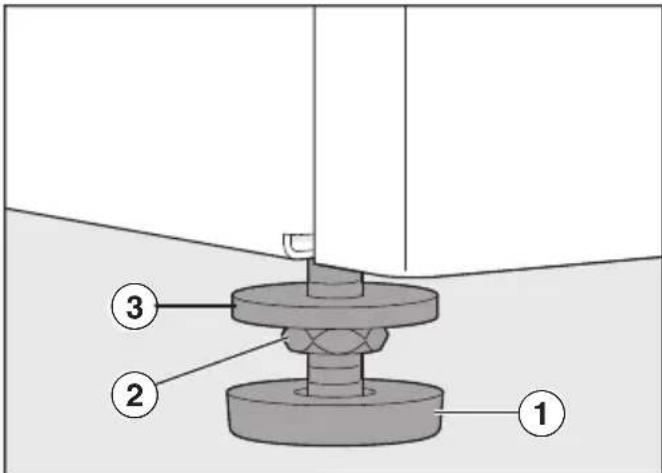

De voeten van de sokkel demonteren
Om de verbindingsstukken te monteren, moeten de voetjes van de sokkel worden gedemonteerd.
■ Draai de contramoer ② tussen de onderlegring ① en de voet ③ met de steeksleutel rechtsom los.
■ Herhaal deze stap voor alle 4 de voeten.
■ Schroef de 2 rechter- of linkervoeten helemaal los.

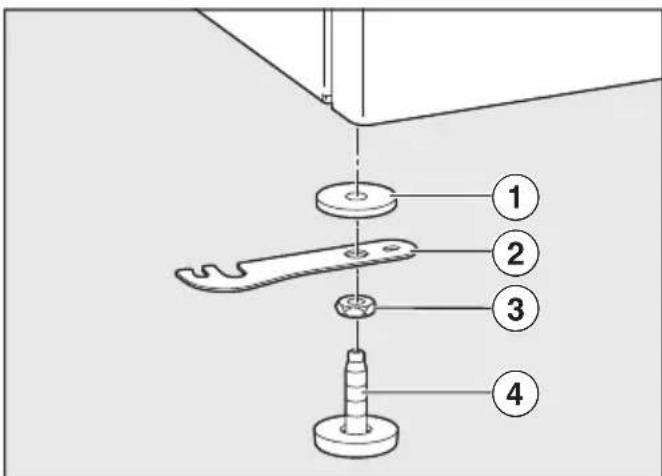

Verbindingsstukken monteren
■ Plaats de verbindingsstukken met de gedemonteerde voeten weer terug.
Neem gezien vanaf de sokkel de volgen- de volgorde in acht:
- Onderlegring
- Verbindingsstuk
- Contramoer
- Voet
■ Schroef de sokkelvoeten weer vast, maar draai de contramoer niet vast.

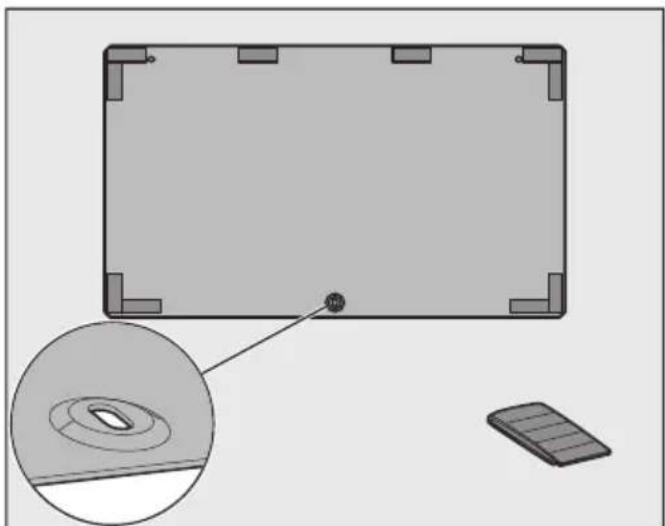

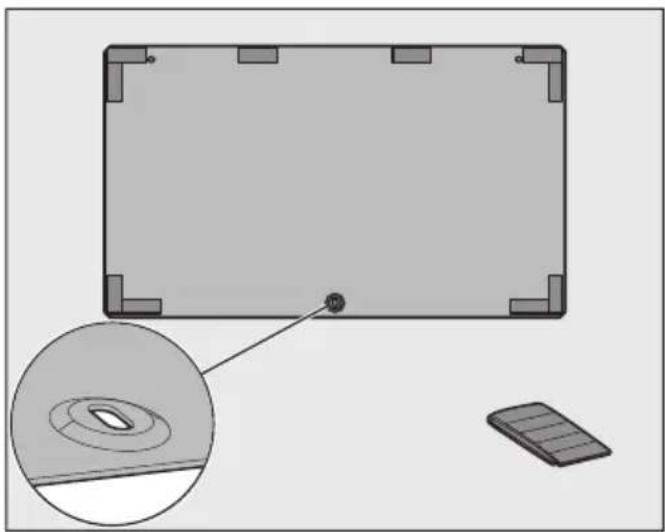

De achterwand van de sokkel voorbereiden
■ Lijm de dichtstrips uit de meegeleverde verpakking aan de binnenkant van het achterpaneel zoals aangegeven in de afbeelding.
De wasmachine voorbereiden
De volgende maatregelen moeten worden genomen:
- Monteer de transportbeveiliging (als deze al verwijderd is).
- Laat het water weglopen (als de wasmachine is gebruikt).
- Verwijder de wasmiddellade.
- Verwijder de dispensers (indien aanwezig en geplaatst).
De wasmachine aansluiten op de sokkel
Schade aan wasmachine en vloer.
De wasmachine en de vloer kunnen beschadigd raken als de instructies voor het voorbereiden van de wasmachine niet worden opgevolgd.
Volg de instructies voor het voorbereiden van de wasmachine.
Wasmachine op de zijkant leggen
Voor deze stap zijn 2 mensen nodig.
■ Leg een vlakke, zachte ondergrond neer (bijv. een deken).
■ Leg de wasmachine langzaam op één kant.

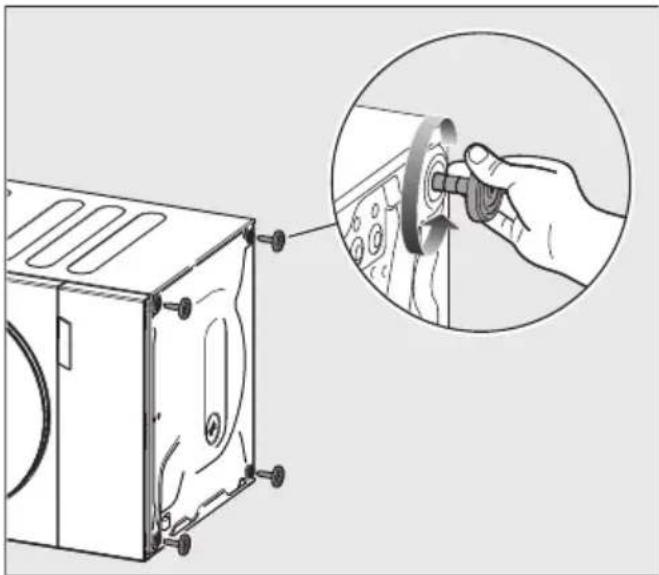

De voetjes van de wasmachine verwijderen
■ Draai de contramoer met een steeksleutel rechtsom los.
■ Draai de voet er volledig uit en verwijder de voet.
■ Herhaal dit voor alle 4 de voeten.

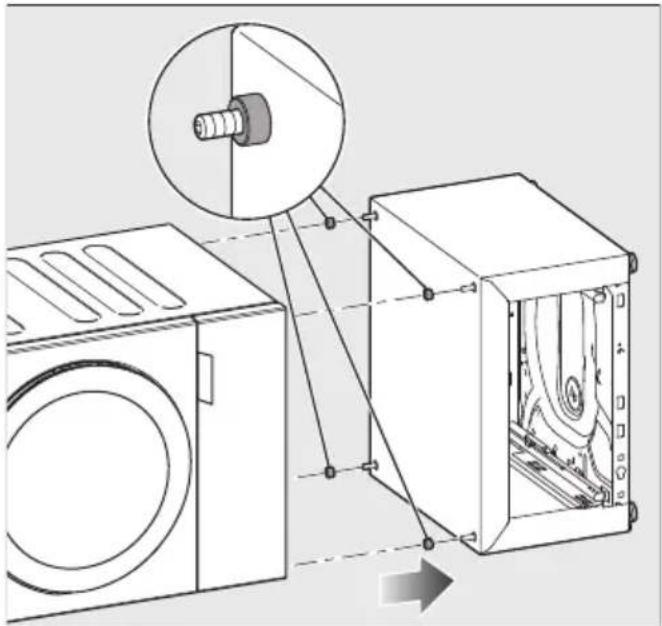

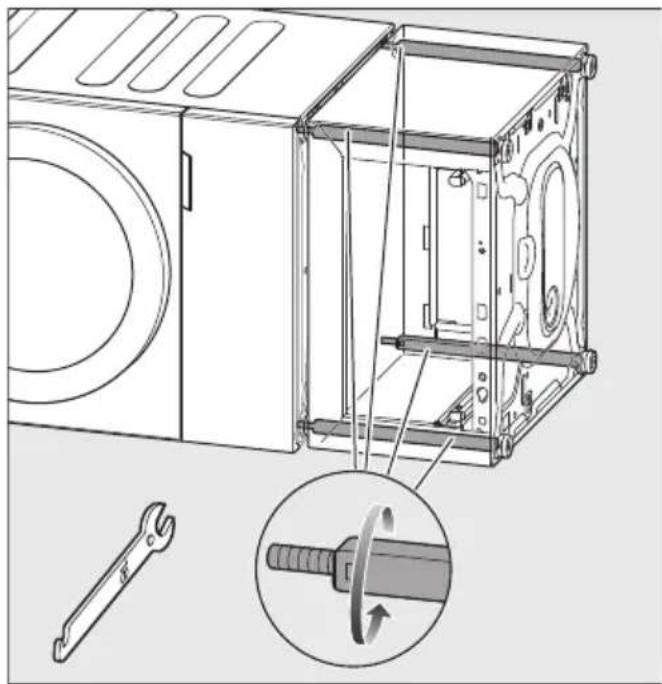

Sokkel aan de wasmachine schroeven
■ Steek de afstandshulzen op de stiften.
■ Schuif de sokkel en de wasmachine in elkaar. De stelschroeven moeten in de gaten van de verwijderde voetjes van de wasmachine worden gestoken.
Draai alle 4 schroefdraadeinden aan de binnenkant van de sokkel afwisse- lend en gelijkmatig aan met een steeksleutel.
De sokkel is stevig aan de wasmachine vastgeschroefd.
Combinatie van wasmachine en sokkel rechtop zetten
Voor deze stap zijn 2 mensen nodig.
■ Zet de combinatie voorzichtig rechtop.

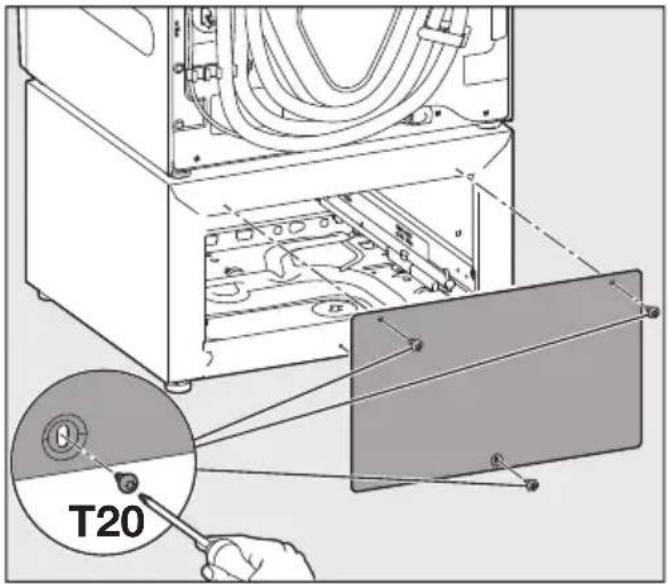

Achterwand aan de sokkel bevestigen
De lade plaatsen
■ Druk tegen de twee geleiders.
De geleiders komen iets naar buiten.
■ Trek de geleiders er volledig uit.
■ Plaats de lade op de geleiders.
■ Schuif de lade in de sokkel.
De lade klikt hoorbaar vast.
Tip: Controleer of de lade goed vastzit door de lade te openen en weer te sluiten.
Raadpleeg de paragraaf "De lade uitlijnen".

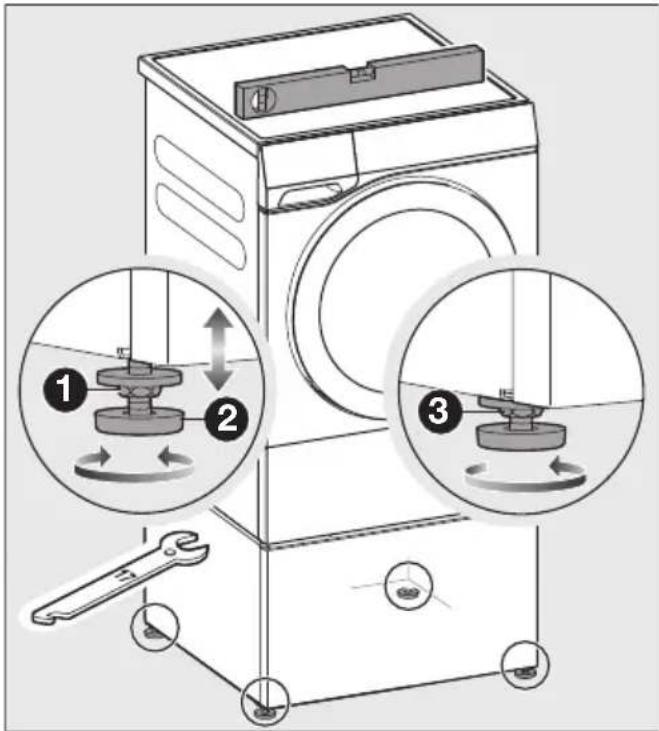

Voetjes van de sokkel uitlijnen en vastzetten
De combinatie van wasmachine en sokkel moet aan de vloer worden ver- ankerd met spanstrips als deze af- zonderlijk wordt geïnstalleerd. Neem het hoofdstuk "Spanstrips ge- bruiken" in acht.
Om optimaal te kunnen functioneren, moet de sokkel waterpas en gelijkmatig op elk van de 4 stelvoeten staan. Een onjuiste plaatsing verhoogt het wateren energieverbruik.
■ Controleer met een waterpas of de wasmachine goed staat.
■ Om een verticale positie te bereiken, draait u de voet(en) los.
1 Draai de contramoer op de voeten rechtsom los met een steeksleutel.
2 Draai de contramoer samen met de voeten eruit.
3 Houd de voeten vast met een waterpomptang. Draai de contramoer met een steeksleutel vast tegen de behuizing van de sokkel.
Tip: Als de verbindingsstukken niet nodig zijn, klapt u ze in.
De droger monteren
De sokkel is alleen geschikt voor Miele wasmachines en drogers.
Kantelgevaar.
Een niet-verankerde sokkel kan verschuiven of kantelen met de droger. Veranker de sokkel met de bijgeleverde spanstrips.

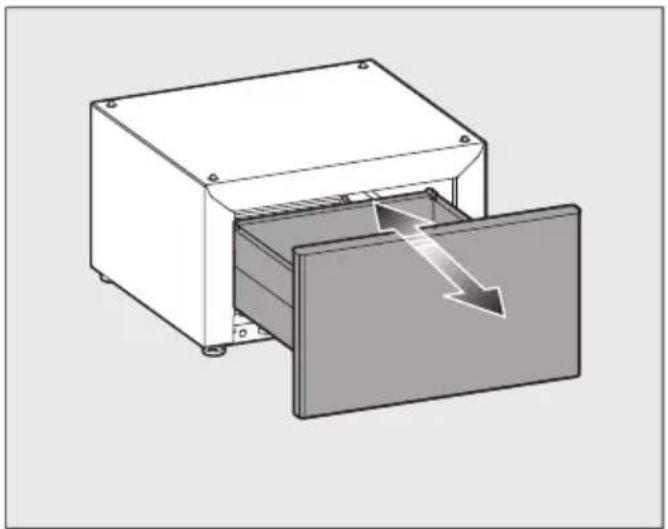

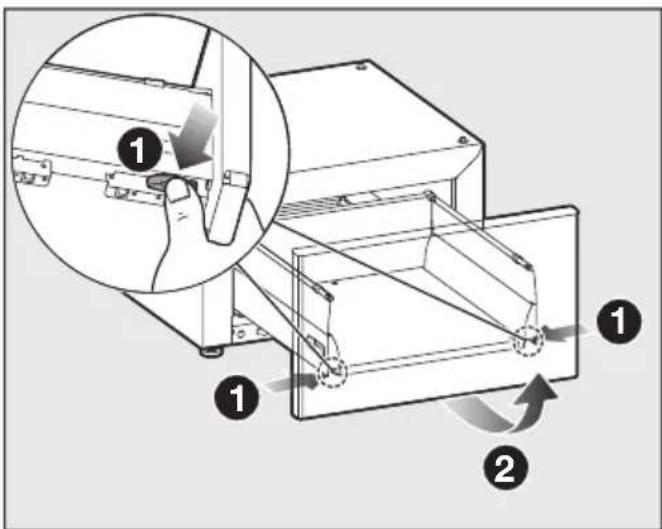

Sokkel op de montage voorbereiden Lade verwijderen
■ Druk tegen de lade.
■ Trek de lade er helemaal uit.
1 Druk tegen de vergrendelhaken aan de zijkant.
2 Til de lade iets op en verwijder de la-de.
■ Schuif de geleiders terug in de sokkel.

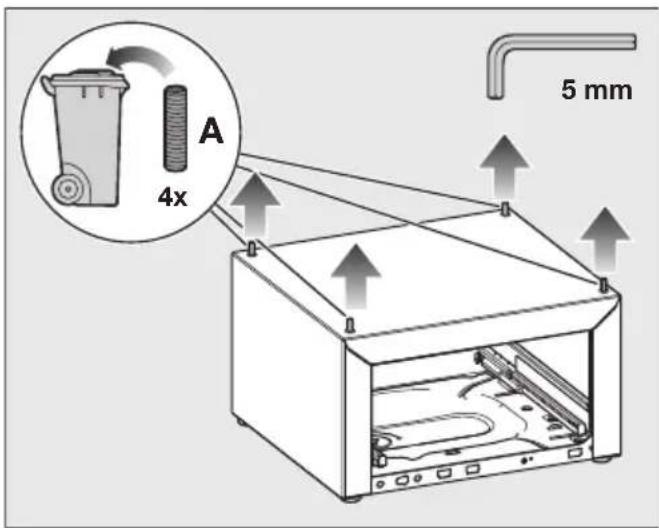

Schroefdraadpennen vervangen
De schroefdraadpennen die aan de sokkel zijn bevestigd, moeten door de meegeleverde kortere schroefdraadpennen worden vervangen.
Draai de schroefdraadpennen A los met een inbussleutel terwijl u de schroefdraadeinden in de sokkel vast-houdt met een waterpomptang.
De verwijderde, langere schroefdraad-pennen A zijn niet nodig voor de montage van een droger en kunnen worden weggegooid.


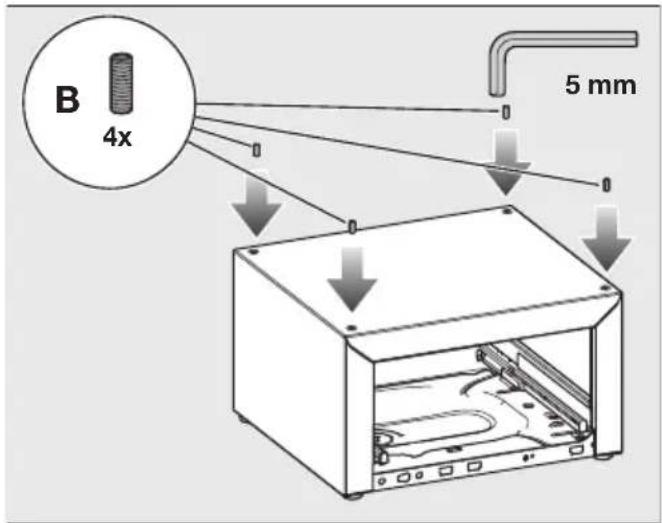

B 4x 5 mm■ Schroef de kortere schroefdraadpennen B zo ver mogelijk in de sokkel.
De achterwand van de sokkel voorbereiden
■ Lijm de dichtstrips uit de meegeleverde verpakking aan de binnenkant van het achterpaneel zoals aangegeven in de afbeelding.
De lade plaatsen
■ Druk tegen de twee geleiders.
De geleiders komen iets naar buiten.
■ Trek de geleiders er volledig uit.
■ Plaats de lade op de geleiders.
■ Schuif de lade in de sokkel.
De lade klikt hoorbaar vast.
Tip: Controleer of de lade goed vastzit door de lade te openen en weer te sluiten.
Raadpleeg de paragraaf "De lade uitlijnen".
Droger voorbereiden
1. Condensreservoir legen
■ Leeg het condensreservoir zoals beschreven in de gebruiksaanwijzing van de droger.

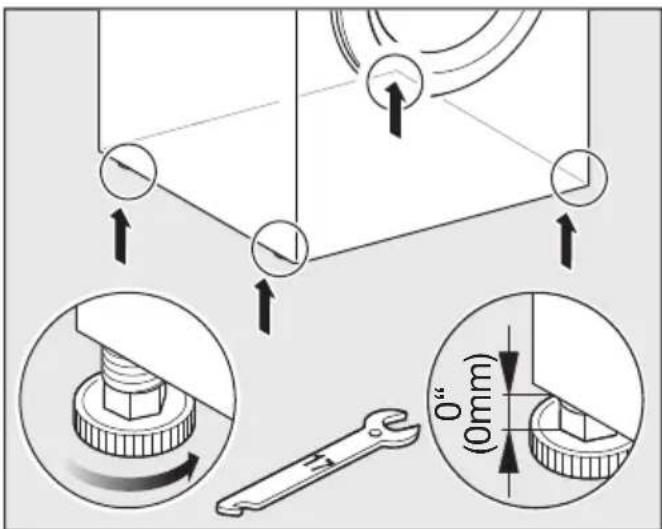

2. Voeten van de droger erin draaien
■ Schroef de 4 voetjes van de droger volledig vast.

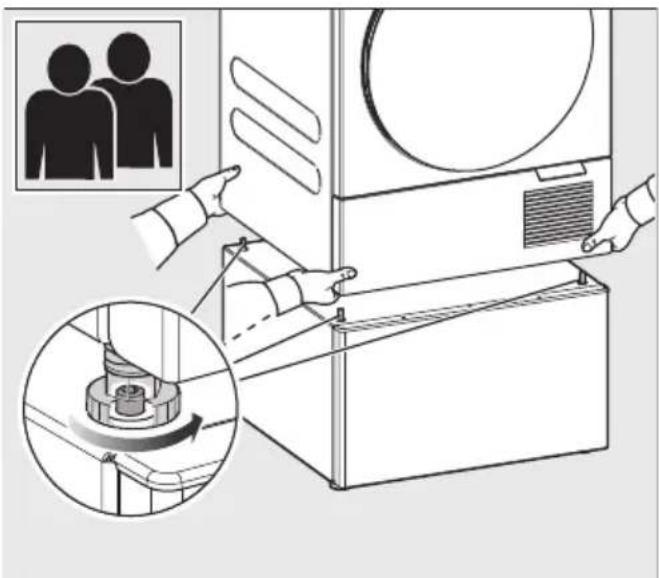

Droger op de sokkel tillen
Voor deze stap zijn 2 mensen nodig.
Risico op beknelling van vingers.
Vingers kunnen bekneld raken als ze tussen de behuizing van de droger en de schroefdraadpennen komen.
Til de droger niet op aan de hoeken.
- Til de droger op de sokkel.
■ Steek de openingen van de voeten van de droger in de schroefdraadpennen.

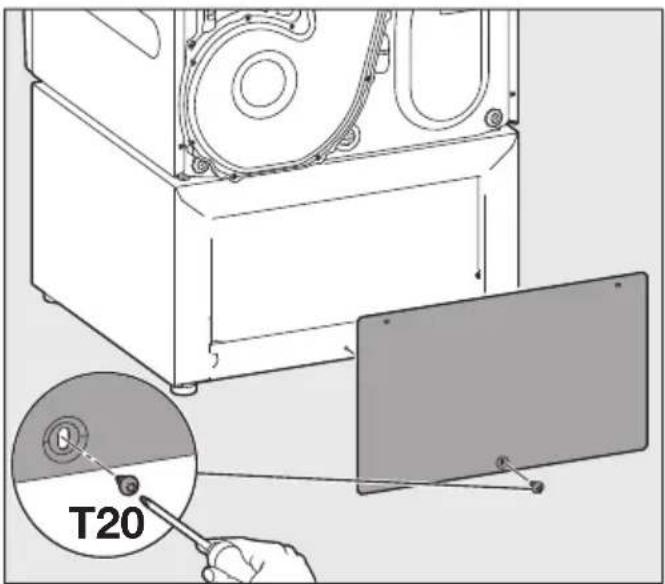

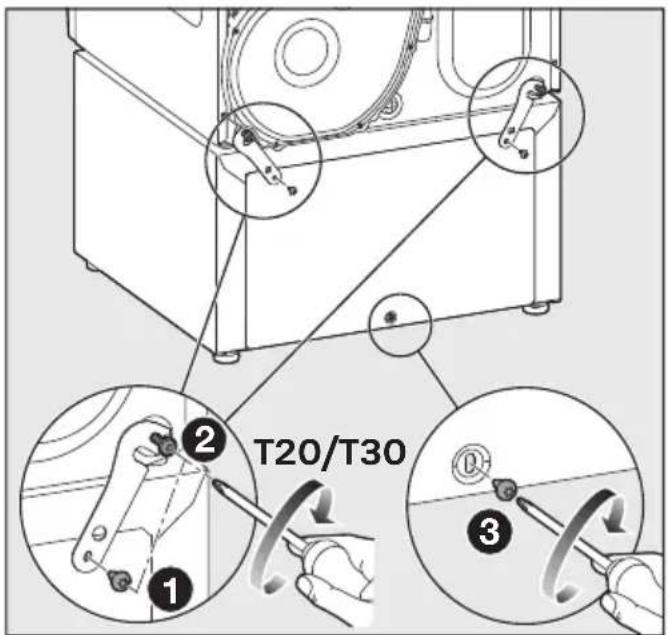

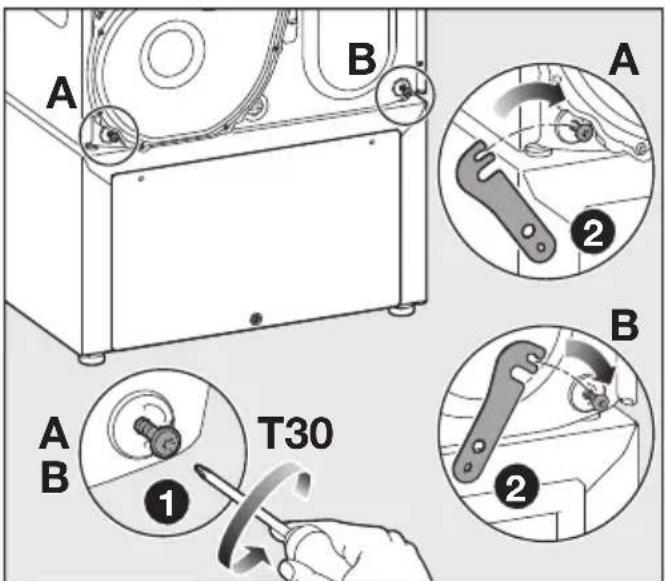

Droger met de achterwand van de sokkel verbinden
1 Draai de twee onderste schroeven A en B op de achterwand van de droger los (niet eruit draaien).
2 Hang de verbindingsstukken in de losgemaakte schroeven.
2 Draai de schroeven van de droger weer vast.
3 Draai de onderste lenskopschroef op het achterpaneel vast.

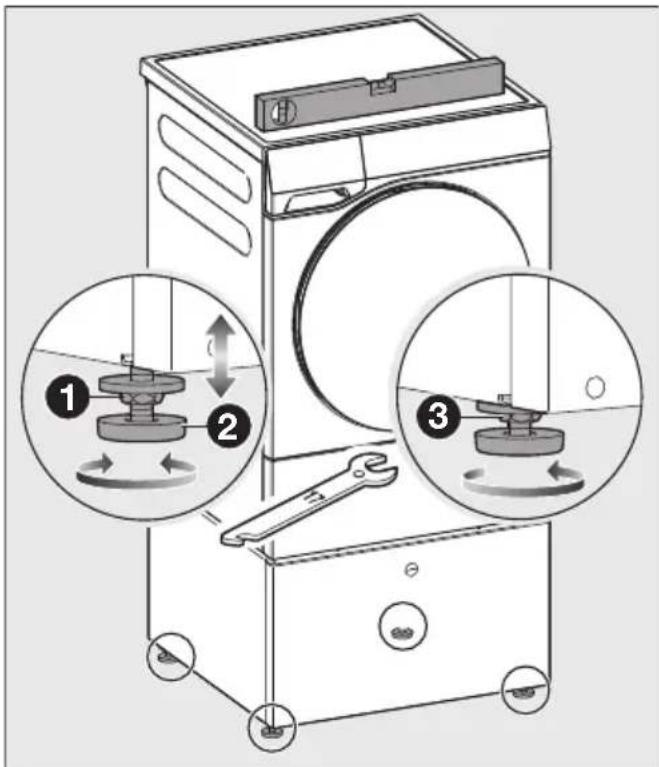

Voetjes van de sokkel uitlijnen en vastzetten
De combinatie van droger en sokkel moet met spanstrips aan de vloer worden verankerd als deze afzonderlijk wordt geïnstalleerd.
Neem het hoofdstuk "Spanstrips gebruiken" in acht.
Om optimaal te kunnen functioneren, moet de sokkel met droger waterpas en gelijkmatig op elk van de 4 stelvoeten staan.
■ Controleer met een waterpas of het apparaat waterpas staat.
■ Om een verticale positie te bereiken, draait u de voet(en) los.
1 Draai de contramoer op de voeten rechtsom los met een steeksleutel.
2 Draai de contramoer samen met de voeten eruit.
3 Houd de voeten vast met een waterpomptang. Draai de contramoer met een steeksleutel vast tegen de behuizing van de sokkel.
Spanstrips gebruiken

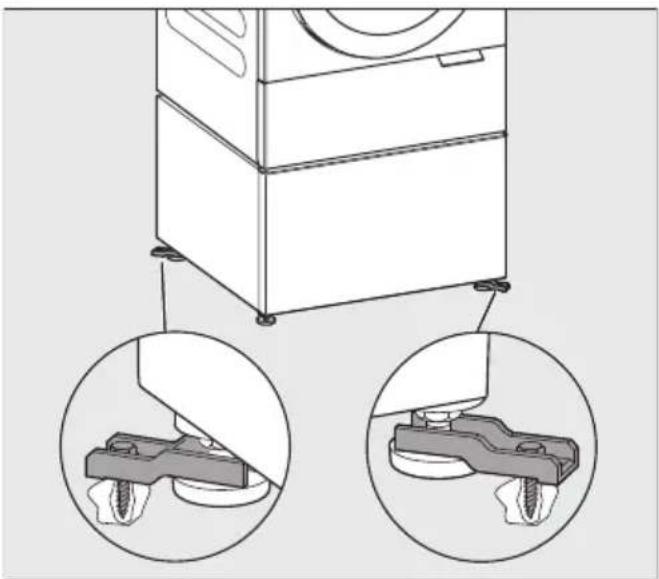

Sokkel met spanstrips aan de vloer verankeren
Kantelgevaar.
Een niet-verankerde sokkel kan samen met de wasmachine of de droger verschuiven of kantelen.
Veranker de sokkel met de bijgeleverde spanstrips.
■ Veranker de voeten van de sokkel diagonaal met de bijgeleverde spanstrips, bijv. de voet rechtsvoor en de voet linksachter.
Zo bereikt u de beste bescherming te- gen verschuiven of kantelen.
Tip: De meest effectieve verankering is wanneer de spanstrips iets naar buiten toe zijn bevestigd. Neem de montagehandleiding van de spanstrips in acht.
Lade uitlijnen
Als het voorpaneel van de lade niet precies is uitgelijnd met de droger of was-machine, kan het voorpaneel worden aangepast.

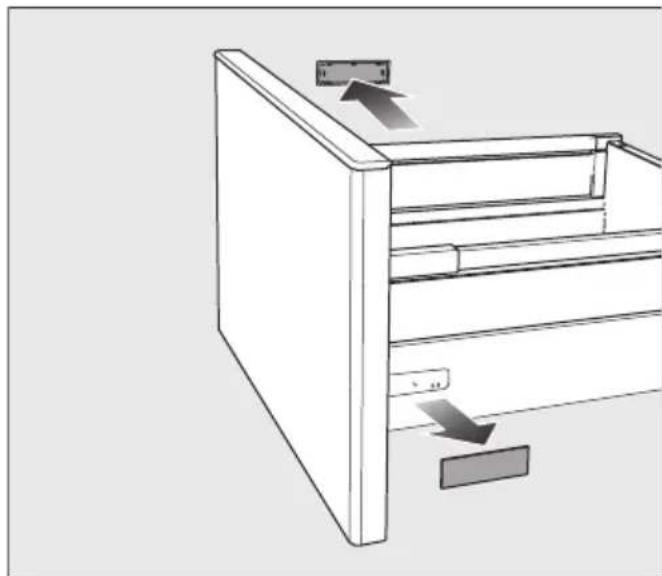

Afdekkap verwijderen
■ Open de lade.
■ Aan beide frames van de lade zit een afdekkap.
■ Verwijder de afdekkappen met de hand.

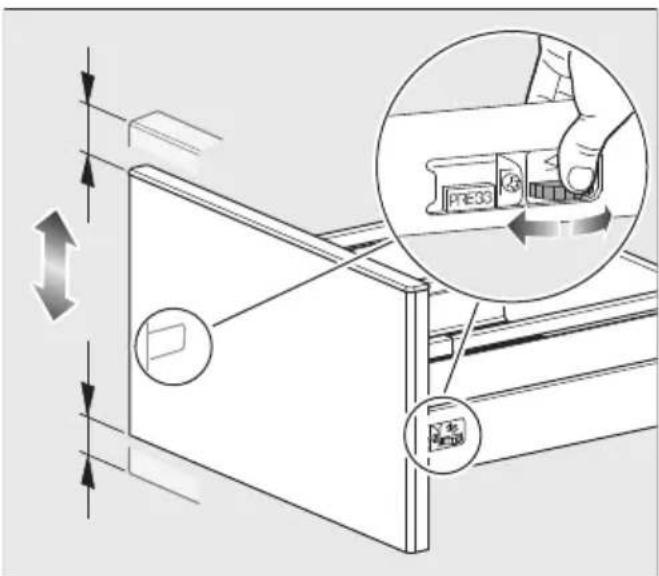

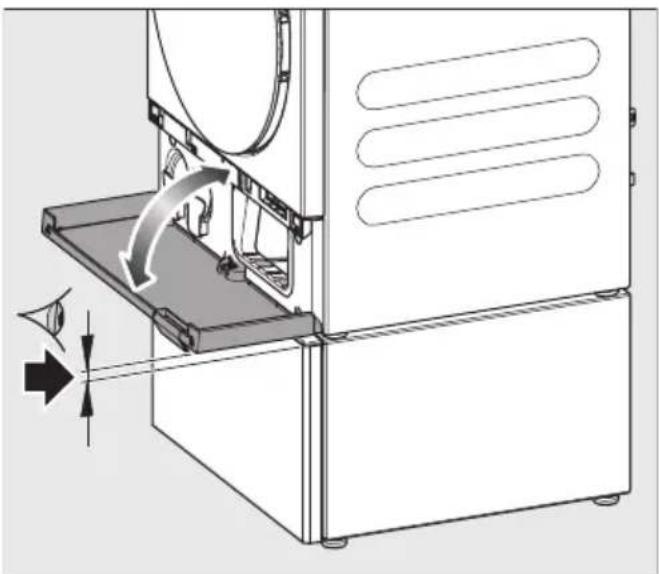

Lade verticaal uitlijnen
Aan beide zijden van de lade zit een wieltje waarmee u het frontpaneel in hoogte kunt instellen.
Zorg ervoor dat de hoogte rechts en links gelijkmatig wordt ingesteld.
■ Draai aan het wiel om de lade omhoog of omlaag te verplaatsen.
■ Plaats de afdekkappen terug.
Tip: Zorg ervoor dat de sokkelklep nog steeds volledig naar beneden kan worden geopend.

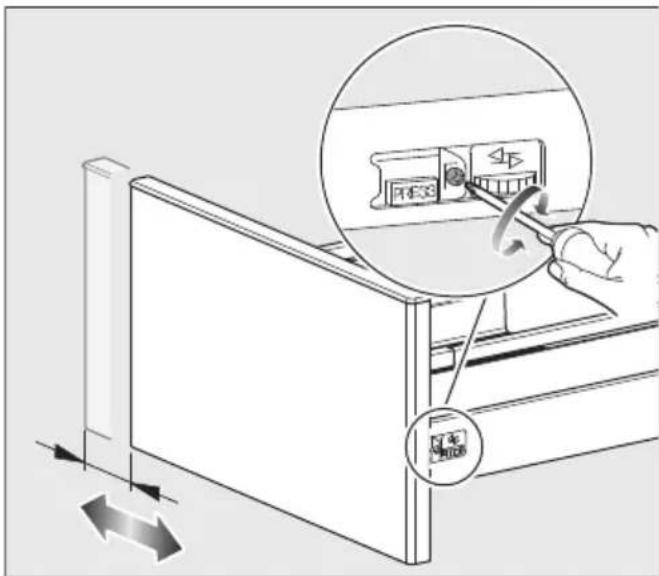

Lade horizontaal uitlijnen
Er zit een extra schroef op het rechter frame waarmee het paneel horizontaal naar rechts of links kan worden verplaatst.
■ Draai aan de schroef om het paneel naar links of rechts te verplaatsen.

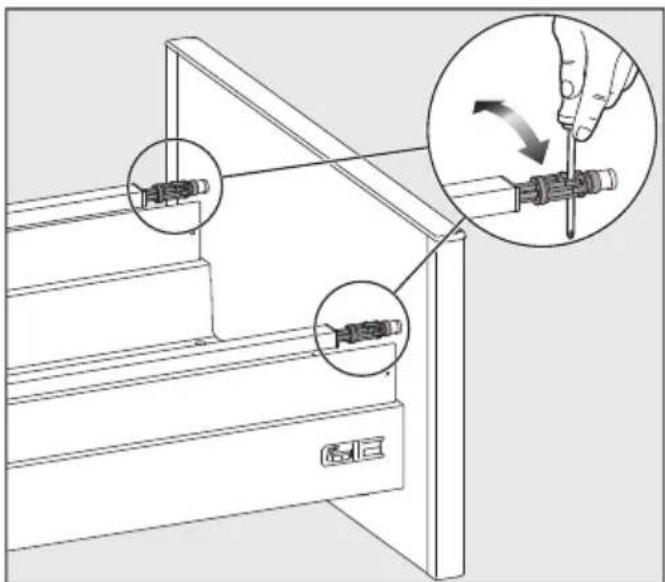

Kanteling van de lade aanpassen

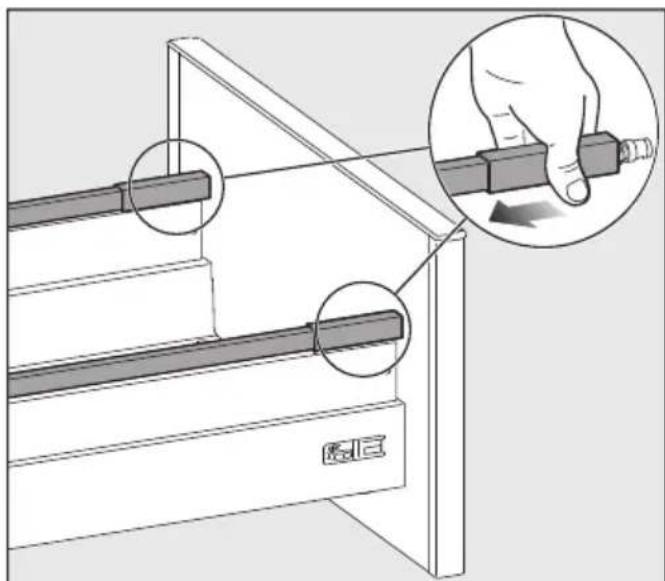

■ Schuif de twee afdekkingen naar achteren.
■ Om de kanteling van de lade aan te passen, gebruikt u een schroeven-draaier om beide stangen van de re-ling te draaien.

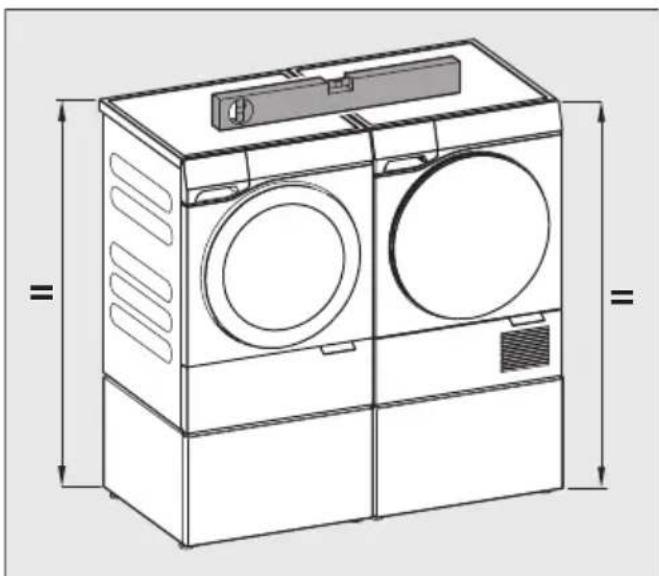

Plaatsing van paren
Als de droger en wasmachine naast elkaar worden geïnstalleerd, moeten de sokkels worden verbonden met behulp van de verbindingsstukken op de voeten van de sokkel van de wasmachine. Als de verbindingsstukken zich aan de rechterkant bevinden, staat de droger rechts; als de verbindingsstukken zich aan de linkerkant bevinden, staat de droger links.
Let tijdens de plaatsing op het volgende:
- De sokkels moeten even hoog zijn.
- De sokkels moeten zijn uitgelijnd.

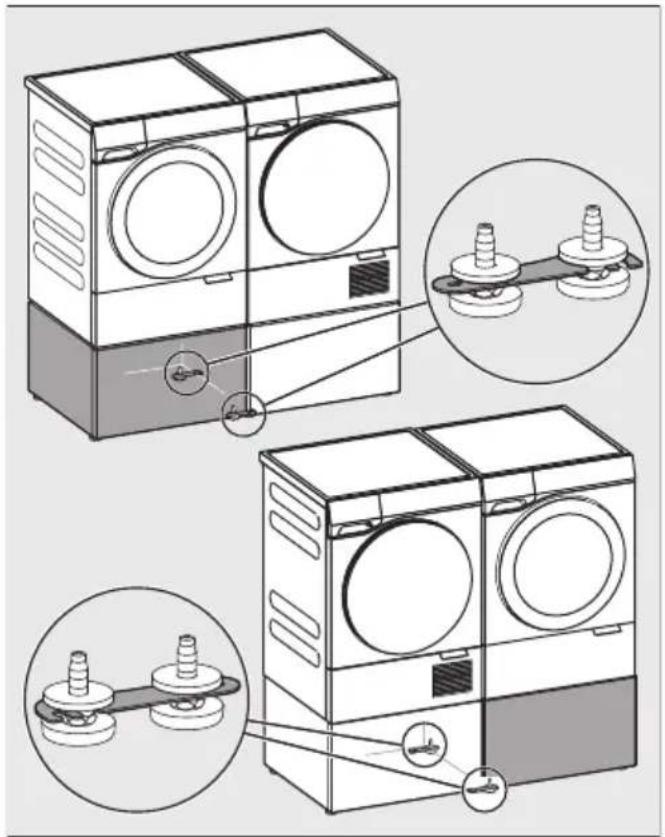

Sokkels verbinden
■ Draai de contramoeren op de voeten van de sokkel van de wasmachine en droger los.
■ Klap de verbindingsstukken op de poten van de sokkel van de wasmachine uit.
■ Schuif de twee sokkels in elkaar.
■ Plaats de verbindingsstukken rond de voeten van de sokkel van de droger.
■ Controleer of de hoogtes van de sokkels overeenkomen en of de uitlijning correct is.
■ Egaliseer verschillende hoogtes met de voeten.
■ Zet alle poten vast met de contra- moeren.
