WTS 610 - Práčka MIELE - Bezplatný návod na obsluhu

Značka	Miele
Model	WTS 610
Typ produktu	Práčka
Kapacita prania	8 kg
Rozmery (V x Š x H)	850 x 600 x 650 mm
Hmotnosť netto	Približne 90 kg
Elektrické napájanie	230 V, 50 Hz
Energetická trieda	A+++
Maximálne otáčky odstreďovania	1400 ot/min
Hladina hluku (pranie/odstreďovanie)	52 dB / 72 dB
Pracie programy	Bavlna, Syntetika, Vlna, Jemné, Rýchle, atď.
Špeciálne funkcie	Odložený štart, Programovatelný koniec, Detská poistka, Protizatekový systém
Súčasťou je podstavec	Áno, so zásuvkou na uloženie (max. nosnosť 15 kg)
Údržba	Pravidelné čistenie filtra, dávkovača a tesnenia dverí
Náhradné diely k dispozícii	Tesnenie dverí, filter, remeň, čerpadlo
Záruka	2 roky (predĺžiteľná)

Často kladené otázky - WTS 610 MIELE

Ako namontovať práčku na podstavec?

Položte práčku na bok, odstráňte jej nožičky, vložte odsávacie puzdrá do závitových tyčí, vsuňte podstavec a práčku spolu, potom zaskrutkujte závitové kolíky dovnútra podstavca pomocou priloženého kľúča.

Ako vybrať zásuvku z podstavca?

Stlačte zásuvku, vytiahnite ju úplne, potom stlačte proti bočným západkám a zároveň mierne zdvihnite zásuvku, aby ste ju vybrali. Potom zatlačte lišty späť do podstavca.

Ako spojiť dva podstavce vedľa seba?

Použite priložené spojovacie diely. Demontujte nožičky podstavca práčky, nainštalujte spojky v poradí: podložka, spojovací diel, poistná matica, nožička. Potom rozložte diely a vsuňte podstavce k sebe.

Ako vyrovnať zásuvku podstavca?

Odstráňte bočné kryty, potom pomocou nastavovacieho kolieska vyrovnajte výšku vertikálne (rovnako na oboch stranách). Pre horizontálne vyrovnanie otočte skrutku na pravom ráme. Pre naklonenie posuňte zadné kryty a otočte tyčinky skrutkovačom.

Ako ukotviť podstavec k podlahe?

Použite priložené upínacie pásky. Ukotvite nožičky podstavca diagonálne (napr. predná pravá a zadná ľavá nožička) a upevnite upínacie pásky mierne smerom von pre lepšiu stabilitu.

Ako nainštalovať zadnú stenu podstavca?

Nalepte tesniace pásky na vnútornú stranu zadnej steny, potom priskrutkujte pripravenú dosku na zadnú stranu podstavca pomocou priložených skrutiek so zaoblenou hlavou (T20).

Ako vyrovnať podstavec?

Použite vodováhu. Na korekciu odskrutkujte poistnú maticu nožičiek v smere hodinových ručičiek, odskrutkujte poistnú maticu s nožičkami, podržte nožičky na mieste pomocou kombinačiek, potom dotiahnite poistnú maticu proti karosérii.

Aká je maximálna nosnosť zásuvky?

Zásuvka podstavca unesie maximálne 15 kg.

Môžem tento podstavec použiť pre sušičku?

Áno, podstavec je vhodný aj pre sušičky Miele. Musíte vymeniť dlhé bezhlavé skrutky za kratšie priložené, vyprázdniť nádržku na kondenzát a úplne zaskrutkovať nožičky sušičky pred jej zdvihnutím na podstavec.

Ako vymeniť bezhlavé skrutky pre sušičku?

Odskrutkujte dlhé bezhlavé skrutky A pomocou imbusového kľúča, pričom držte závitové kolíky pomocou vodných klieští. Potom zaskrutkujte krátke bezhlavé skrutky B až na doraz.

NÁVOD NA OBSLUHU WTS 610 MIELE

① Sokel
② Zásuvka (max. zaťaženie 15 kg)
③ Spojovacie časti
④ Lepiace pásky na zadnú stenu
⑤ Skrutky so šošovkovitou hlavou CEM 4 x 10
⑥ Dištančné objímky
⑦ Nastavovacie skrutky M 10 x 40 mm
⑧ Zadná stena pre sokel
⑨ Montážna sada pre upevnenie do podlahy
⑩ Miele plochý klúč

Montáž práčky

Sokel je vhodný len pre práčky a sušičky Miele.

Práčka, ktorá nie je priskrutkovaná k soklu, sa môže prevrátiť.

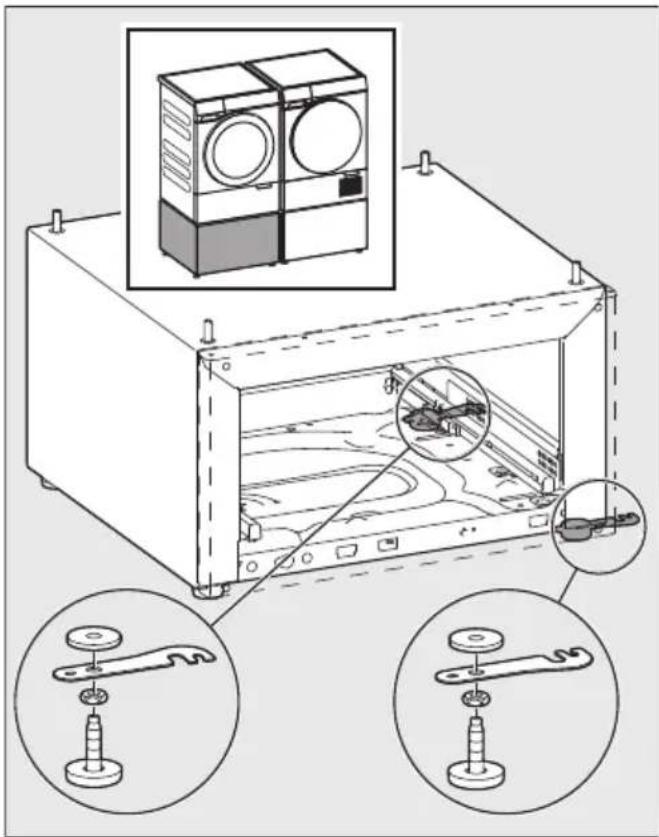

Používanie spojovací častí

Ak sú vedl'a seba umiestnené 2 sokle, musia tieto navzájom spojené. Spojenie sa vykonáva priloženými spojovacími časťami.

Tip: Upevnite spojovacie časti aj ked' nemáte druhý sokel. Tak zabránite ne- skoršiemu náročnému dobudovaniu a spojovacie časti sú tak bezpečne ulože- né.

Doraz dvierok vl'avo

Spojovacie časti sa zabuđujú pri nohách sokla.

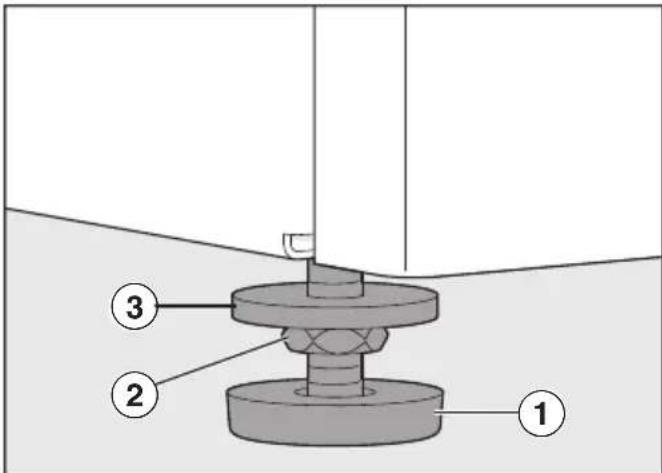

Demontáž nôh sokla

Aby bolo možné namontovať spojovacie časti, je potrebné demontovať nohy sokla.

■ Otáčajte poistnú maticu ② medzi podložkou ① a nohou ③ plochým klúčom v smere hodinových ručičiek.
■ Tento krok zopakujte pre všetky 4 nohy.
■ Úplne vyskrutkujte 2 pravé alebo l'avé nohy.

■ Opät nasad'te spojovacie časti s demontovanými nohami.

Je potrebné dodržať nasledovné poradie od sokla:

1.podložka
2.spojovacie časť
3. poistná matica
4.noha

■ Naskrutkujte spät nohy sokla ale nezafixujte poistnú maticu.

Príprava zadnej steny sokla

■ Prilepte tesniace pásky z príslušenstva na vnútornú stranu zadnej steny podľa zobrazenia.

Príprava práčky

Musia sa prijať nasledovné opatrenia:

1. Nainštalujte prepravnú poistku (ak už bola odstránená).
2. Vypustite vodu (ak bola použitá práčka).
3. Zložte zásuvku na prací prostriedok.
4. Vyberte kartuše s pracím prostriedkom (ak sú prítomné a vložené).

Pri nedodržaní pokynov týkajúcich sa prípravy práčky môže dôjst k poškodeniu práčky a podlahy.

Postupujte podľa pokynov na prípravu práčky.

Postavte práčku na bok

Na tento krok sú potrebné 2 osoby.

■ Rozložte rovnú, mäkkú podložku (napr. deku).
■ Pomaly položte práčku na bok.

■ Priloženým plochým klúčom povol'te poistnú maticu v smere hodinových ručičiek.
■ Nohu úplne vyskrutkujte a zložte ju.
■ Postup zopakujte pre všetky 4 nohy.

■ Na nastavovacie skrutky nasad'te dištančné objímky.
■ Zasuňte dokopy sokel a práčku. Skrutky musia byť vložené do otvorov z odstránených nožičiek práčky.

■ Pomocou plochého klúča striedavo a rovnomerne otáčajte všetkými 4 čapmi so závitmi vo vnútornej časti sokla.

Sokel sa pevne priskrutkuje s práčkou.

Postavenie kombinácie práčka-sokel

Na tento krok sú potrebné 2 osoby.

■ Kombináciu opatrne opät postavte.

■ Pripravený plech priskrutkujte k zadnej strane sokla pomocou priložených skrutiek so šošovkovitou hlavou.

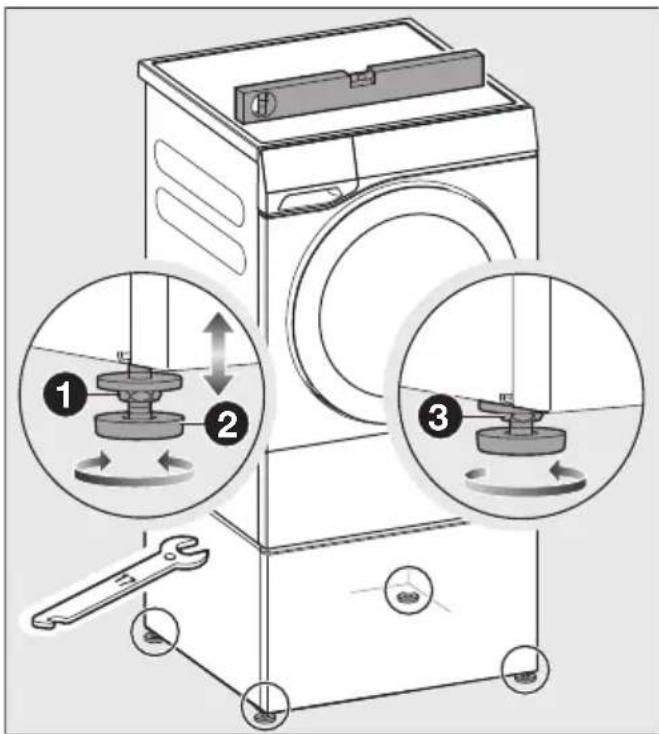

Nasadenie zásuvky

Kombinácia práčka-sokel musí byť pri samostatnej umiestnení ukotvená k podlahe pomocou upínacích ok.

Aby bol zabezpečený bezporuchový chod, musí sokel stát zvisle a rovnomerne na všetkých štyroch nohách. Nesprávna inštalácia zvyšuje spotrebu vody a energie.

■ Vodováhou skontrolujte, či práčka stojí zvisle.
■ Ak chcete dosiahnuť zvislú polohu, odskrutkujte nohu alebo nohy.

Tip: Ak nie sú spojovacie časti potrebné, zaklopte ich.

Montáž sušičky

Sokel je vhodný len pre práčky a sušičky Miele.

Nebezpečenstvo prevrátenia.

Neukotvený sokel sa môže so sušičkou pohnúť alebo prevrátiť.

Príprava sokla na montáž

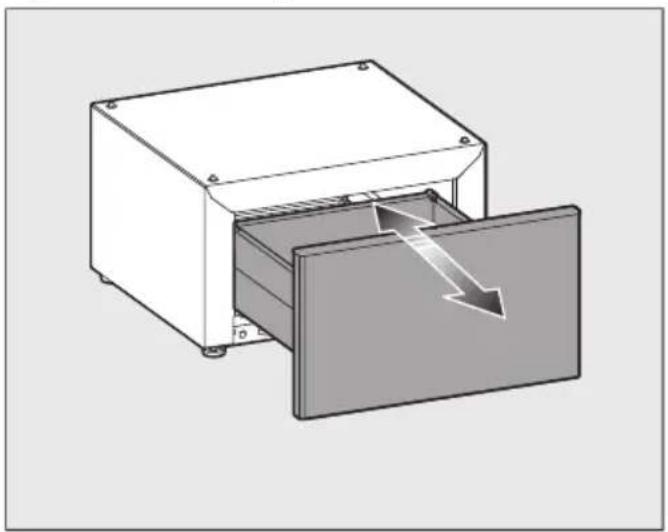

Vybratie zásuvky

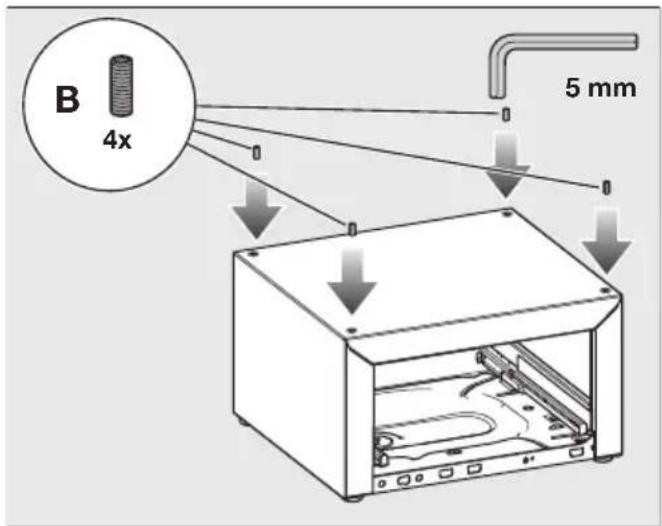

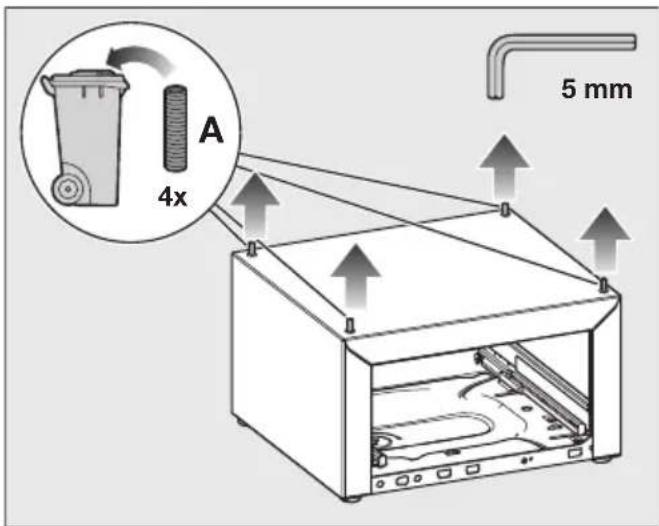

Vymeňte nastavovacie skrutky

Na sokli upevnené nastavovacie skrutky sa musia nahradiť za priložené kratšie nastavovacie skrutky.

Odstránené dlhšie závitové skrutky A nie sú potrebné na montáz sušičky a môžete ich zlikvidovať.

■ Zaskrutkujte kratšie nastavovacie skrutky B do sokla až na doraz.

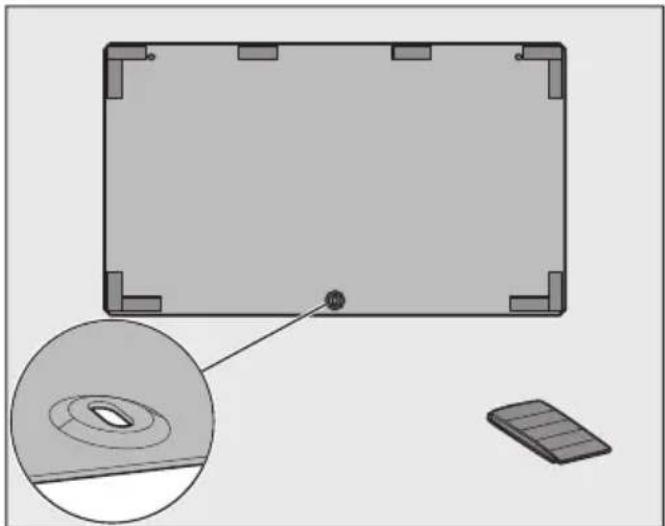

Príprava zadnej steny sokla

■ Prilepte tesniace pásky z príslušenstva na vnútornú stranu zadnej steny podľa zobrazenia.

Nasadenie zásuvky

■ Vyprázdnite nádobu na kondenzát podľa návodu na použitie sušičky.

Na tento krok sú potrebné 2 osoby.

Riziko pomliaždenia prstov.

Ak sa prsty dostanú medzi obal sušičky a závitové kolíky, môžu byť pomliaždené.

■ Zadnú stenu sokla naskrutkujte k v spodnej časti ručne pomocou jednej z dodaných skrutiek.

1 Priskrutkujte spojovacie časti a zadnú stenu priloženými skrutkami pevne k soklu.

2 Opät' pevne dotiahnite skrutky na sušičke.

3 Pevne dotiahnite spodnú skrutku so šošovkovitou hlavou na zadnej stene.

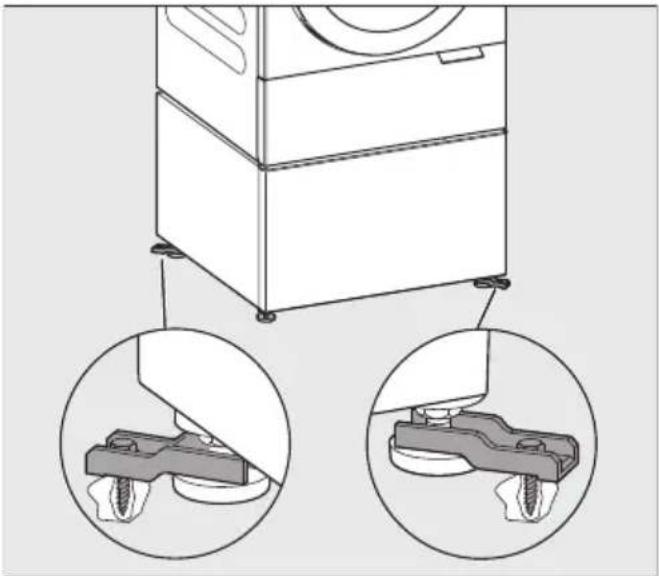

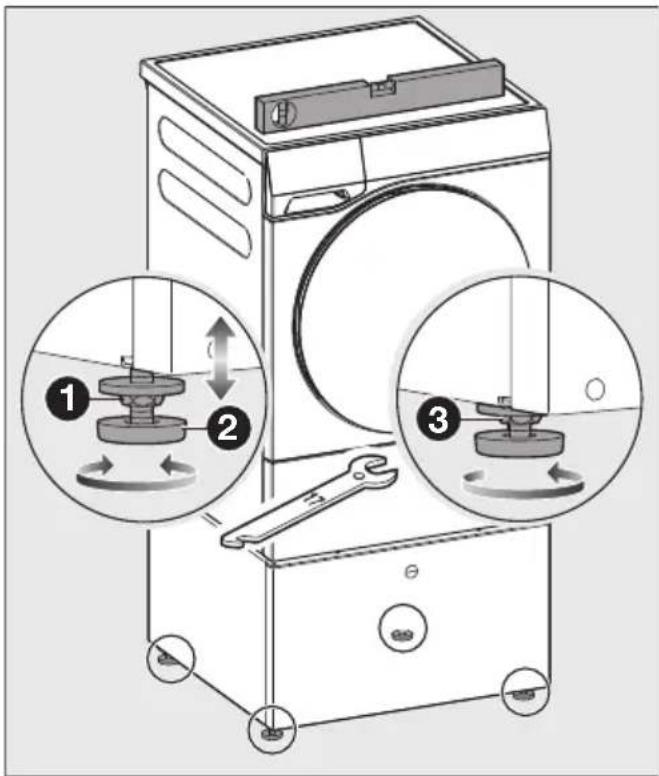

Vycentrovanie a zaistenie nôh sokla

Kombinácia sušička-sokel musí byť pri samostatnej inštalácii ukotvená k podlahe pomocou upínacích ok.

Aby bol zabezpečený bezporuchový chod, musí sokel so sušičkou stáť zvisle a rovnomerne na všetkých štyroch nohách.

■ Vodováhou skontrolujte, či sušička stojí zvisle.
■ Ak chcete dosiahnuť zvislú polohu, odskrutkujte nohu alebo nohy.

⚠️ Nebezpečenstvo prevrátenia. Neukotvený sokel sa môže s práčkou alebo sušičkou pohybovať alebo prevrátiť. Ukotvite sokel pomocou priložených upínacích ok.

■ Ukotvite nohy sokla diagonálne po-mocou priložených upínacích ok, napr. prednú pravú nohu a zadnú l'avú nohu.

Tým dosiahnete najlepšiu ochranu proti pohybu alebo prevráteniu.

Tip: Najefektívnejšie ukotvenie je, keď sú upínacie oká upevnené mierne smerom von. Dodržiavajte pokyny na montáž upínacích ok.

Vycentrovanie zásuvky

Ak predný panel zásuvky nie je presne zarovnaný so sušičkou alebo práčkou, predný panel je možné upraviť.

Odstráňte krytku

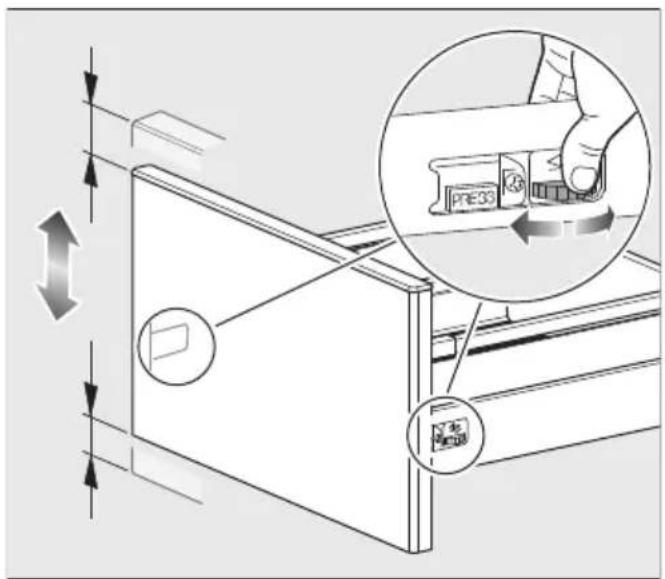

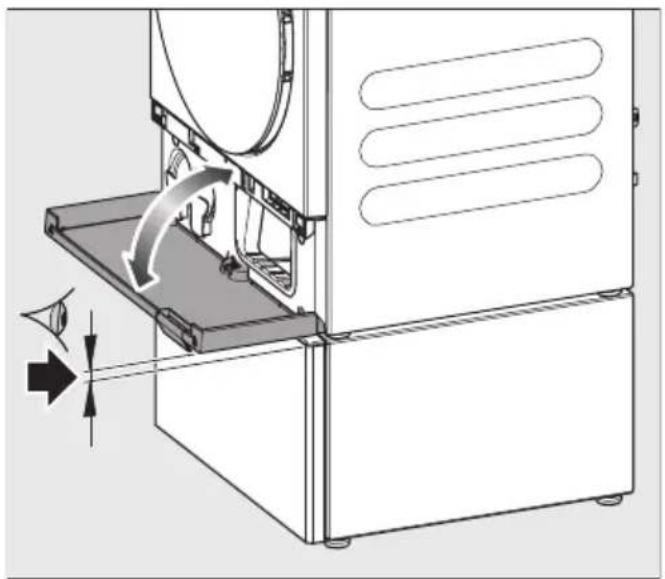

Vertikálne nastavenie zásuvky

Na oboch závesoch zásuvky sa nachá-dza koliesko, ktorým možno nastaviť výšku predného panelu.

Dbajte na to, aby bola výška nastavená rovnomerne vpravo aj vl'avo.

■ Pre posunutie zásuvky nahor alebo nadol otočte kolieskom.
■ Opät nasad'te krytky.

Tip: Uistite sa, že sa klapka sokla dá ešte úplne otvorit smerom nadol.

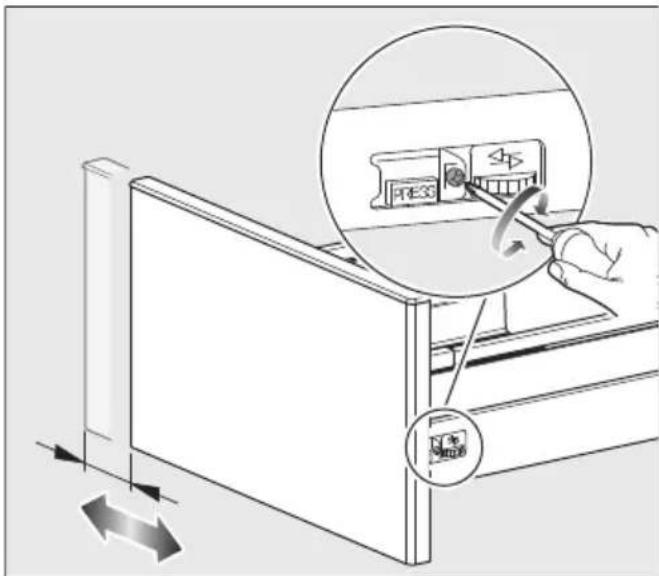

Horizontálne nastavenie zásuvky

Na pravom závese sa nachádza skrutka,
ktorou možno panel horizontálne posú-
vať doprava alebo dol'ava.

■ Ak chcete posunúť panel dol'ava alebo doprava, otočte skrutkou.

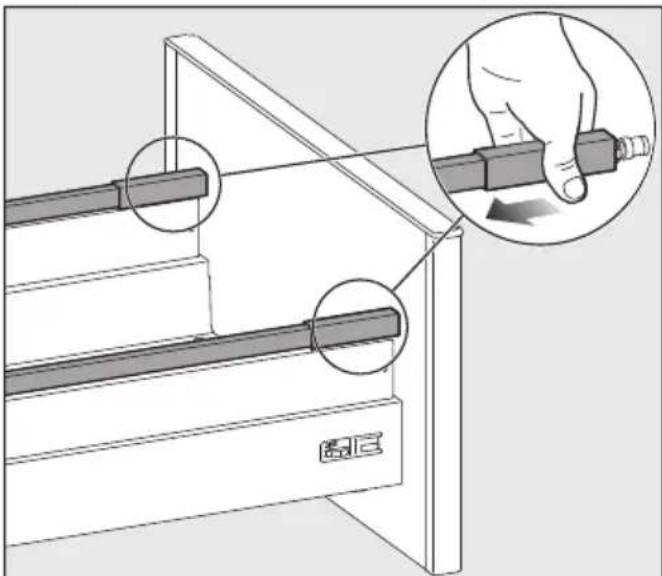

Prispôsobenie sklonu zásuvky

■ Ak chcete nastaviť sklon zásuvky, otáčajte pomocou skrutkovača oboma tyčkami.

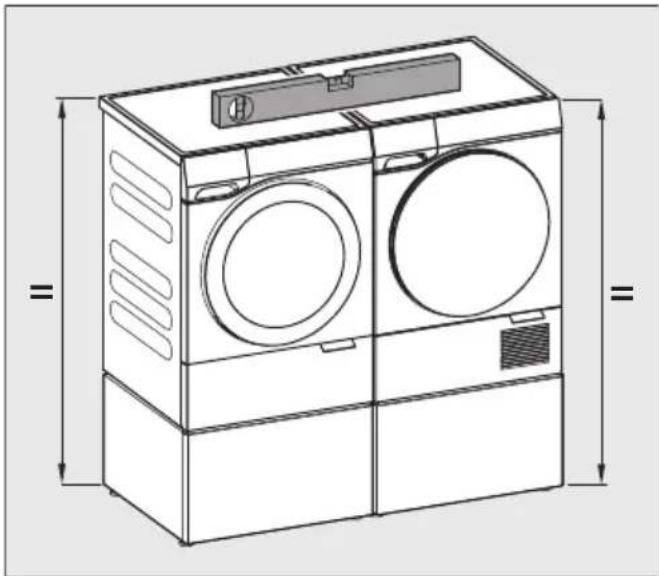

Nastavenie páru

Ak sú sušička a práčka nainštalované vedl'a seba, sokle musia byť spojené spojovacími častami na nožičkách sokla práčky. Ak sú spojovacie časti na pravej strane, sušička je vpravo; ak sú spojovacie prvky na l'avej strane, sušička je vlávo.

Pri umiestňovaní dbajte na:

- Sokle musia mať rovnakú výšku.

- Sokle musia byt zarovnané.

Spojenie sokla

■ Skontrolujte, či sa výšky soklov zho- dujú a či je zarovnanie správne.

■ Vyrovnajte rôzne výšky pomocou nôh.

■ Všetky nohy zaistite poistnými mati- cami.
