NÁVOD K OBSLUZE WTS 610 MIELE

① sokl
② zásuvky (Max. naplnění 8 kg)
③ spojovací součásti
④ lepicí proužky pro zadní stěnu
⑤ šrouby s čočkovou hlavou CEM 4 x 10
⑥ distanční objímky
⑦ závitové kolíky M 10 x 40 mm
⑧ zadní stěna pro sokl
⑨ montážní sada pro upevnění k pod- laze
⑩ plochý klíč Miele

Montáž pračky

Sokl je vhodný jen pro pračky a sušičky Miele.

Nebezpečí úrazu v důsledku

převrácení pračky.

Pračka nesešroubovaná se soklem se může převrátit.

Sešroubujte pračku pevně se soklem.

Vyjmutí zásuvky

■ Zatlačte na zásuvku.
■ Zásuvku úplně vytáhněte.

① Zatlačte na boční záchytné háčky.
2 Zásuvku mírně pozvedněte a vyjměte ji.
■ Zasuňte výsuvné lišty zpátky do soklu.

Použití spojovacích součástí

Pokud postavíte 2 sokly vedle sebe, musíte je navzájem spojit.

Spojení se provádí přiloženými spo- jovacími součástmi.

Montáž spojovacích součástí závisí na směru otvírání dvířek pračky.

Tip: Spojovací součásti připevněte i tehdy, když nemáte 2. sokl. Tak se vyhnete pozdější náročné dodatečné montáži a spojovací součásti budou bezpečně uložené.

Levá dvířka

Montáž spojovacích součástí

Spojovací součásti se montují u noh soklu.

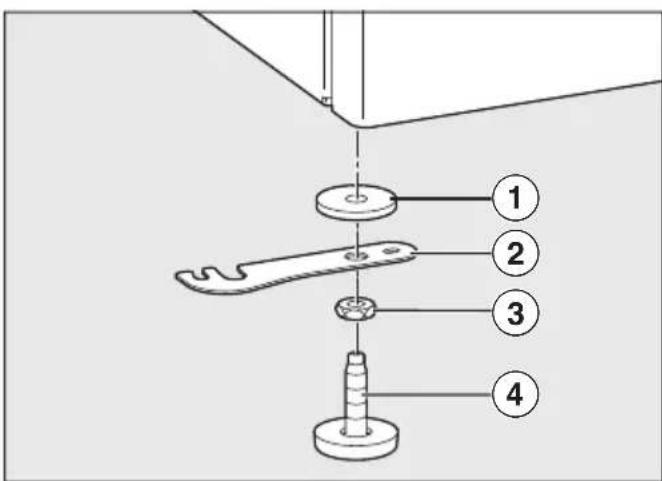

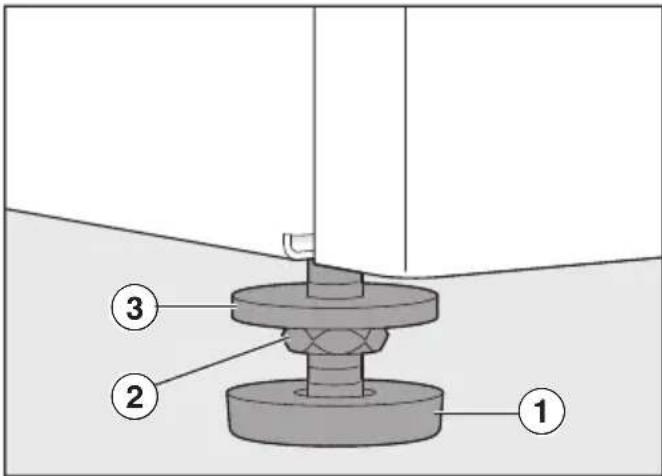

Demontáž noh soklu

Pro montáž spojovacích součástí musíte odmontovat nohy soklu.

■ Přiloženým plochým klíčem povolte kontramatici ② mezi podložkou ① a nohou ③ ve směru hodinových ručiček.
■ Tento krok opakujte u všech 4 noh.
■ Úplně vyšroubujte 2 pravé nebo levé nohy.

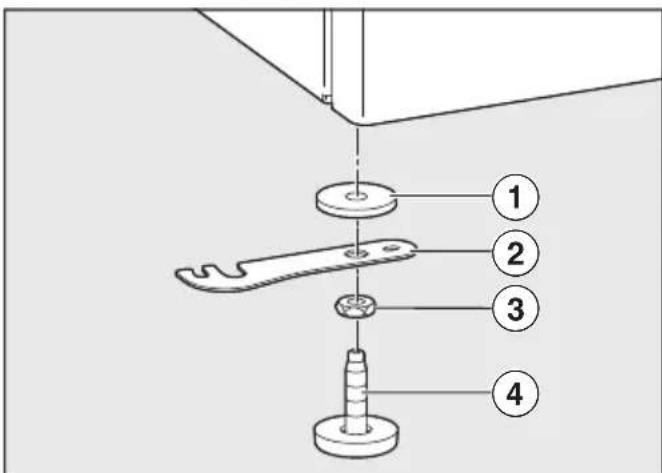

Montáž spojovacích součástí

■ Nasad'te opět spojovací součásti s odmontovanými nohami.

Respektujte následující pořadí vzhledem k soklu:

1. podložka
2. spojovací součást
3. kontramatice
4. noha

■ Našroubujte opět nohy soklu, ale kontramatice neutáhněte pevně.

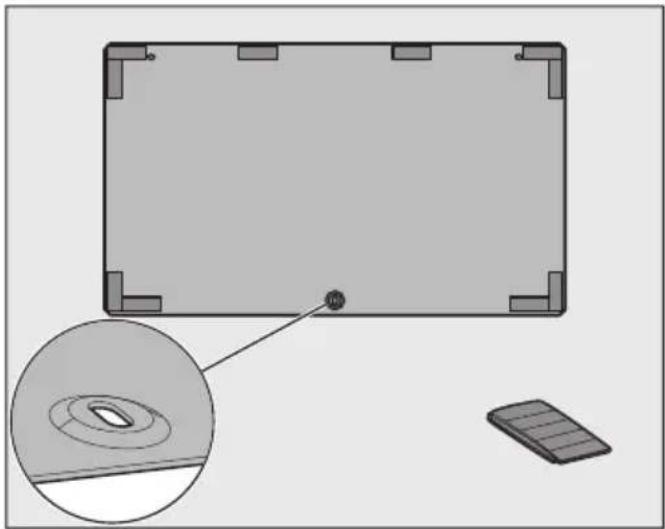

Příprava zadní stěny soklu

Nalepte těsnicí proužky z příbalu podle obrázku na vnitřní stranu zadní stěny.

Příprava pračky

Musí být provedena tato opatření:

1. Montáž přepravní pojistky (pokud již byla vyjmuta).
2. Vypuštění vody (pokud byla pračka používána).
3. Výjmutí zásuvky pracích prostředků.
4. Vyjmutí kartuší s pracím prostředkem (pokud jsou k dispozici a nasazené).

Spojení pračky se soklem

Poškození pračky a podlahy.

Pokud nebudete dbát pokynů pro přípravu pračky, může se poškodit pračka a podlaha.

Dbejte pokynů pro přípravu pračky.

Položení pračky na bok

■ Rozprostřete rovnou, měkkou podložku (např. deku).
■ Položte pračku pomalu na bok.

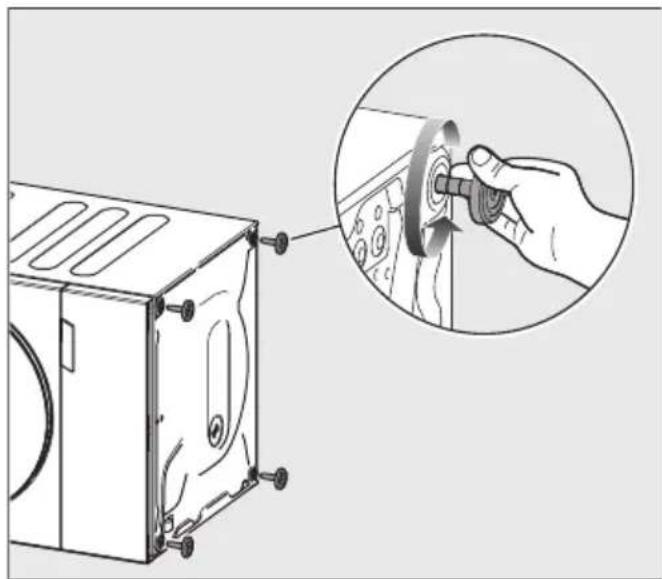

Odstranění noh pračky

■ Plochým klíčem povolte kontramatici ve směru hodinových ručiček.
■ Nohu úplně vyšroubujte a odejměte.
■ Opakujte postup u všech 4 noh.

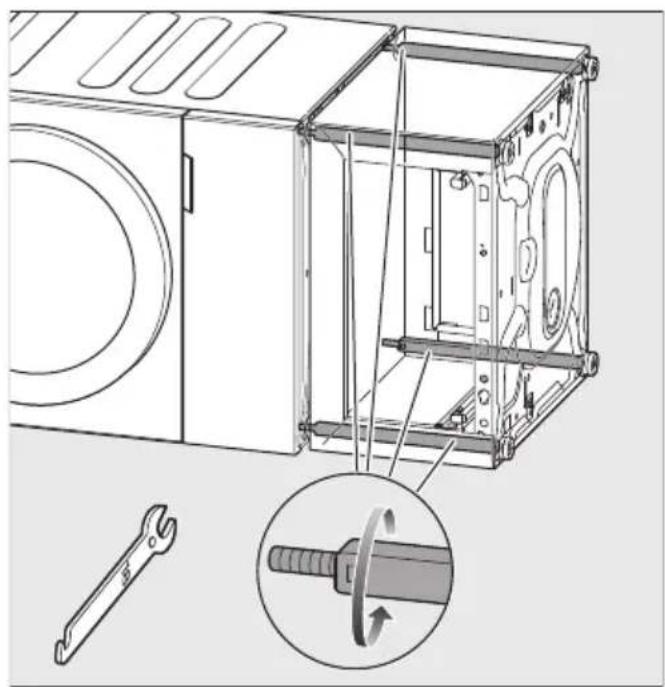

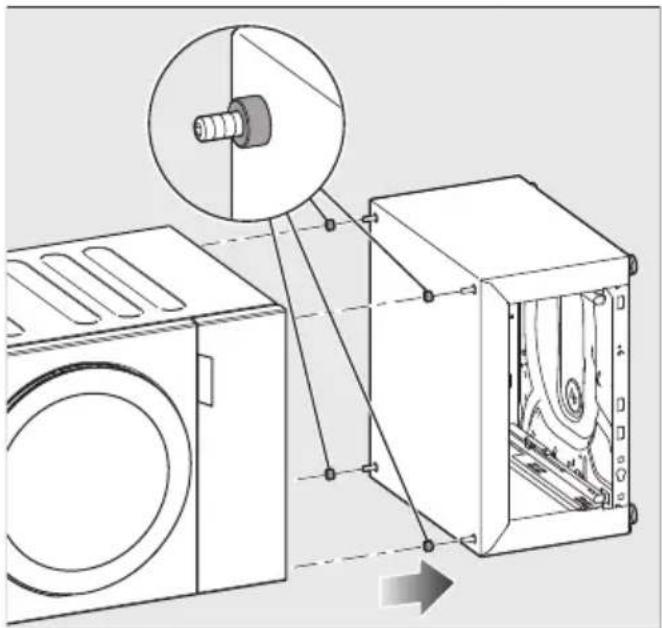

Sešroubování soklu s pračkou

■ Nasad'te distanční objímky na závitové kolíky.

■ Sokl a pračku posuňte k sobě. Závitové kolíky se musí zasunout do děr odejmutých noh pračky.

■ Plochým klíčem střídavě a rovnoměrně utáhněte všechny 4 závitové svorníky uvnitř soklu.

Sokl se pevně sešroubuje s pračkou.

Vztyčení kombinace pračka-sokl

■ Kombinaci opět opatrně vztyčte.

Upevnění zadní stěny na soklu

T20

■ Přiloženými šrouby s čočkovou hlavou přišroubujte připravený plech na zadní stranu soklu.

Nasazení zásuvky

■ Zatlačte na obě výsuvné lišty.

Výsuvné lišty povyjedou.

■ Zásuvné lišty úplně vytáhněte.

■ Položte zásuvku na výsuvné lišty.

■ Zasuňte zásuvku do soklu.

Zásuvka zřetelně zapadne.

Tip: Opakovaným otevřením a zavřením zásuvky zkontrolujte, zda správně za- padla.

Věnujte pozornost odstavci „Vyrovnání zásuvky“.

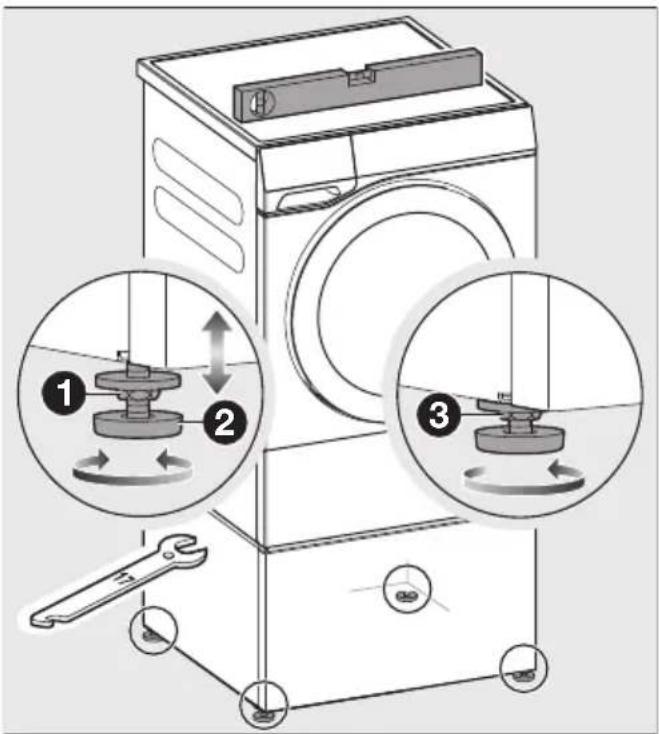

Vyrovnání a zakontrování noh soklu

Kombinace pračka-sokl musí být při individuálním umístění připevněna příchytkami na podlaze.

Věnujte pozornost odstavci „Použití příchytek“.

Aby byl zajištěn bezporuchový provoz, musí sokl stát svisle a rovnoměrně na všech čtyřech nohách. Neodborné umístění zvyšuje spotřebu vody a elektrické energie.

■ Vodováhou zkontrolujte, zda pračka stojí svisle.

■ Svislé postavení zajistěte vyšroubováním jedné nebo několika noh.

1 Plochým klíčem povolte kontramatice noh ve směru hodinových ručiček.

2 Vyšroubujte kontramatice spolu s nohami.

3 Nohy podržte sikovkami. Plochým klíčem dotáhněte kontramatice pevně na plášť soklu.

Tip: Pokud nebudete potřebovat spo- jovací součásti, zaklapněte je.

Montáž sušičky

Sokl je vhodný jen pro pračky a sušičky Miele.

Nebezpečí převrácení.

Nepřipevněný sokl může cestovat se sušičkou nebo se převrátit.

Připevněte sokl přiloženými příchyt-kami.

Příprava soklu na montáž

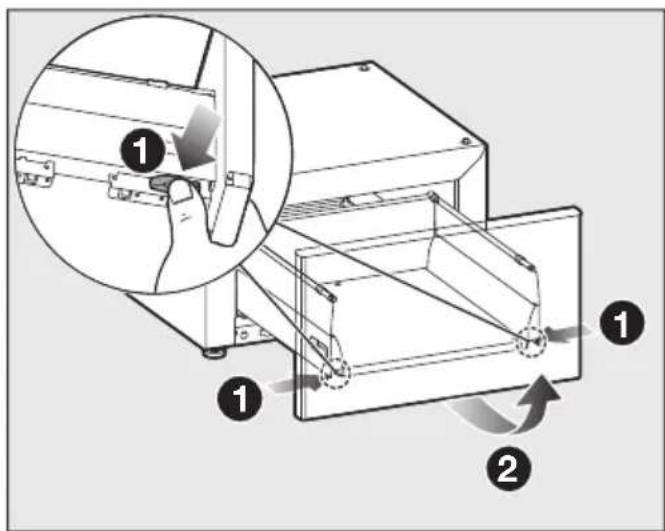

Vyjmutí zásuvky

■ Zatlačte na zásuvku.

■ Zásuvku úplně vytáhněte.

① Zatlačte na boční záchytné háčky.

2 Zásuvku mírně pozvedněte a vyjměte ji.
■ Zasuňte výsuvné lišty zpátky do soklu.

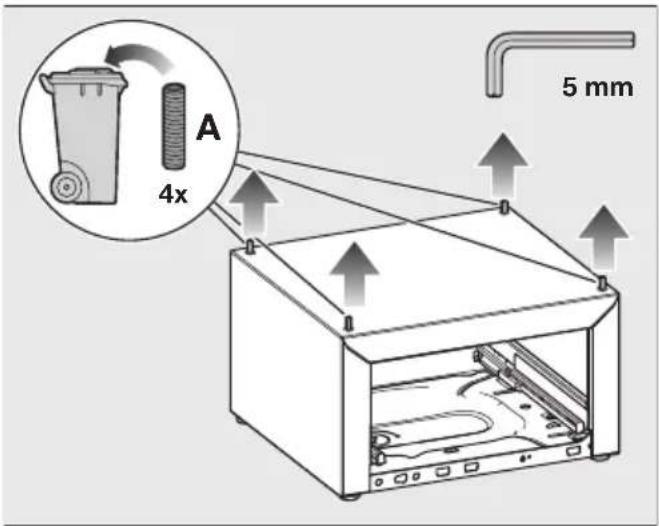

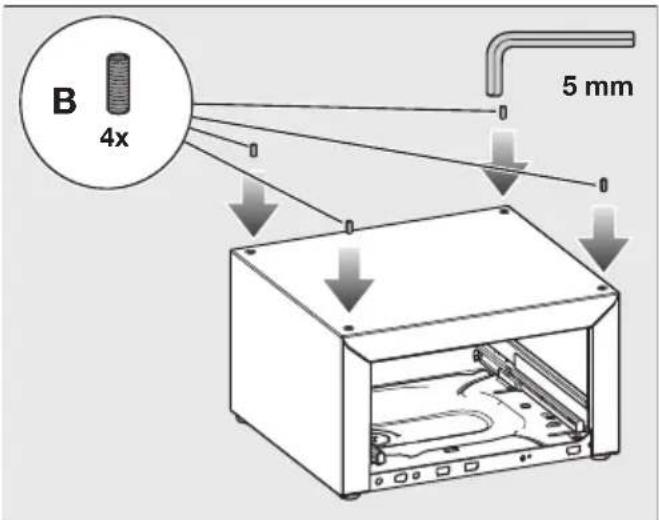

Výměna závitových kolíků

Závitové kolíky připevněné na soklu musí být nahrazeny přiloženými, kratšími závitovými kolíky.

Klíčem na vnitřní šestihrany vyšrou-bujte závitové kolíky A a sikovkami při tom přidržujte závitové svorníky v soklu.

Vyjmuté, delší závitové kolíky A nebudou již potřebné pro montáz sušičky a lze je vyřadit.

B 4x 5 mm

■ Zašroubujte kratší závitové kolíky B až na doraz do soklu.

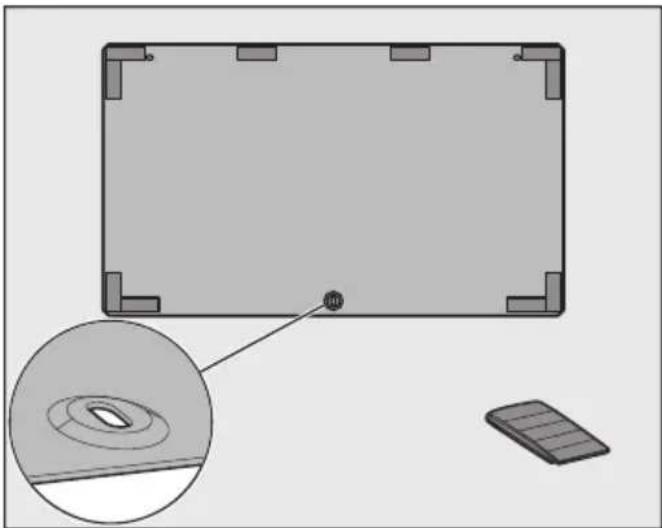

Příprava zadní stěny soklu

■ Nalepte těsnicí proužky z příbalu podle obrázku na vnitřní stranu zadní stěny.

Nasazení zásuvky

■ Zatlačte na obě výsuvné lišty.

Výsuvné lišty povyjedou.

■ Zásuvné lišty úplně vytáhněte.

■ Položte zásuvku na výsuvné lišty.

■ Zasuňte zásuvku do soklu.

Zásuvka zřetelně zapadne.

Tip: Opakovaným otevřením a zavřením zásuvky zkontrolujte, zda správně za- padla.

Věnujte pozornost odstavci „Vyrovnání zásuvky“.

Příprava sušičky

1. Vyprázdnění nádoby na kondenzát

■ Vyprázdněte nádobu na kondenzát, jak je popsáno v návodu k obsluze sušičky.

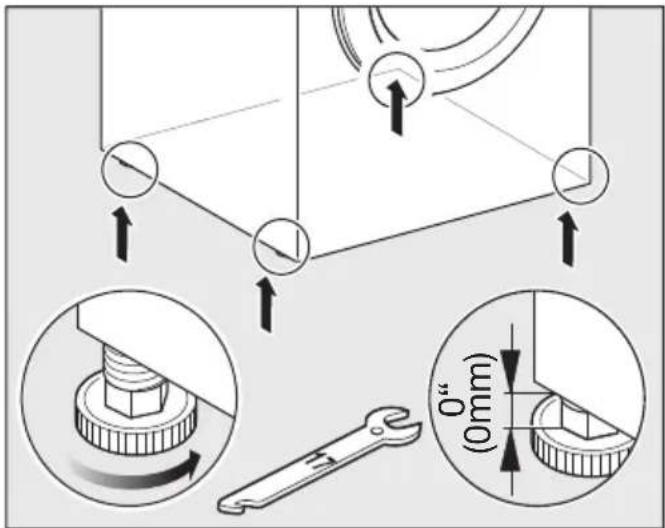

1. Zašroubování noh sušičky


■ Úplně zašroubujte 4 nohy sušičky.

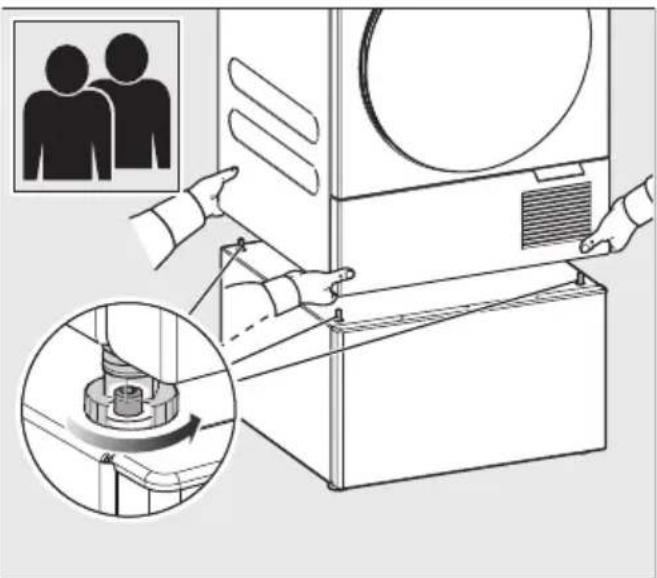

Zvednutí sušičky na sokl

! Nebezpečí rozdrcení prstů.

Může dojít k rozdrcení prstů, když se dostanou mezi plášť sušičky a závitové kolíky.

Nezvedejte sušičku za rohy.

■ Zvedněte sušičku na sokl.

■ Zaved'te otvory noh sušičky do závitových kolíků.

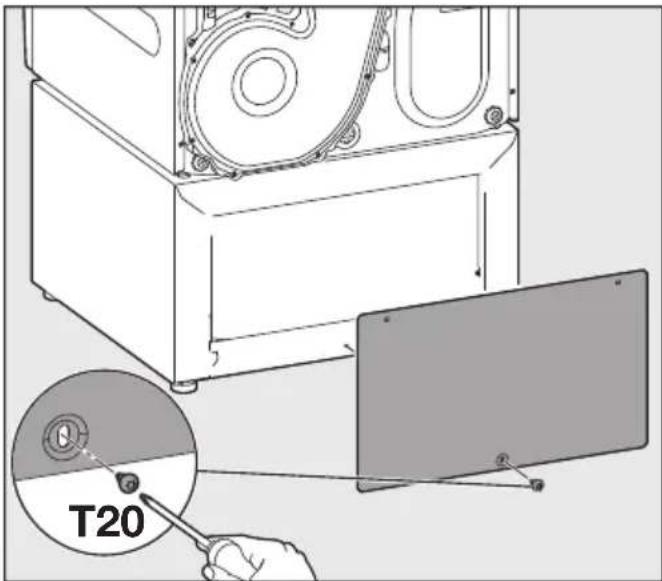

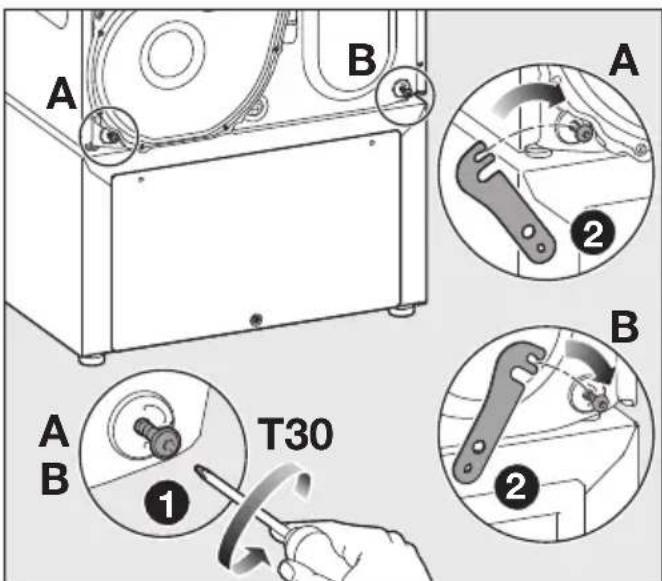

Spojení sušičky se zadní stěnou soklu

T20

■ Přišroubujte zadní stěnu soklu dole jedním z přiložených šroubů s čočkovou hlavou na sokl a rukou utáhněte.

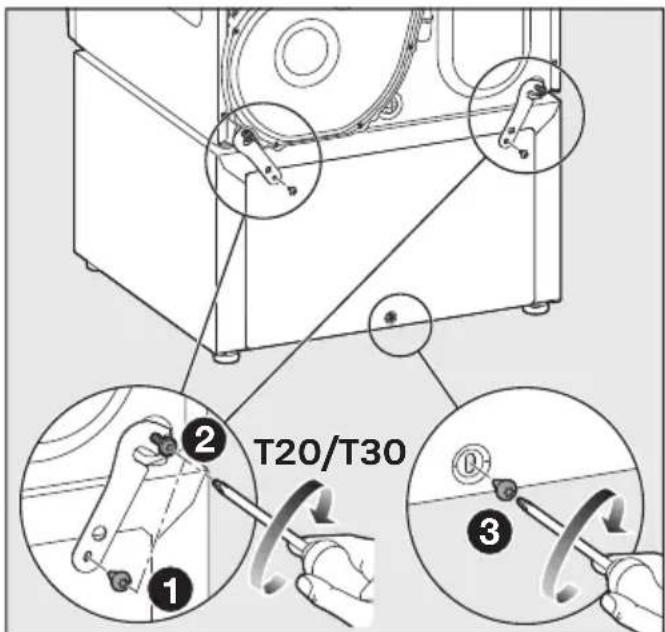

Povolte oba spodní šrouby A a B na zadní stěně sušičky (nevyšroubovat).

2 Zavěste spojovací součásti na uvolněné šrouby.

T20/T30

1 Přiloženými šrouby s čočkovou hlavou pevně přišroubujte spojovací součásti a zadní stěnu na sokl.
2 Opět pevně utáhněte šrouby na sušičce.
3 Pevně utáhněte spodní šroub s čočkovou hlavou na zadní stěně.

Vyrovnání a zakontrování noh soklu

Kombinace sušička-sokl musí být při individuálním umístění připevněna příchytkami na podlaze.

Věnujte pozornost odstavci „Použití přichytek“.

Aby byl zajištěn bezporuchový provoz, musí sokl se sušičkou stát svisle a rovnoměrně na všech čtyřech nohách.

■ Vodováhou zkontrolujte, zda sušička stojí svisle.
■ Svislé postavení zajistěte vyšroubováním jedné nebo několika noh.

1 Plochým klíčem povolte kontramatice noh ve směru hodinových ručiček.
2 Vyšroubujte kontramatice spolu s nohami.
3 Nohy podržte sikovkami. Plochým klíčem dotáhněte kontramatice pevně na plášť soklu.

Použití příchytek

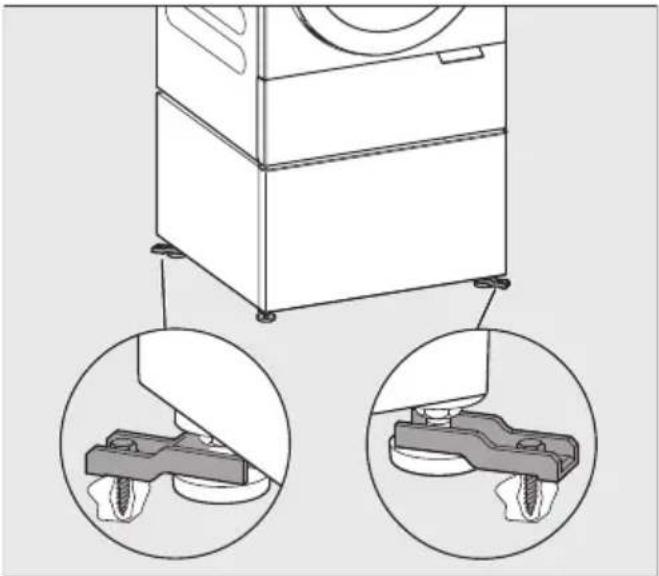

Připevnění soklu příchytkami na pod- laze

Nebezpečí převrácení.

Nepřipevněný sokl může cestovat s pračkou nebo sušičkou nebo se převrátit.

Připevněte sokl přiloženými příchyt- kami.

■ Připevněte nohy soklu přiloženými pří- chytkami diagonálně, např. pravou přední nohu a levou zadní nohu.

Tím dosáhnete nejlepší ochrany před cestováním nebo převrácením.

Tip: Připevnění je nejúčinnější, když jsou příchytky připevněny v postavení mírně směrem ven. Věnujte pozornost montážnímu návodu příchytek.

Vyrovnání zásuvky

Pokud prední panel zásuvky není presně zarovnaný se sušičkou nebo pračkou, lze ho upravit.

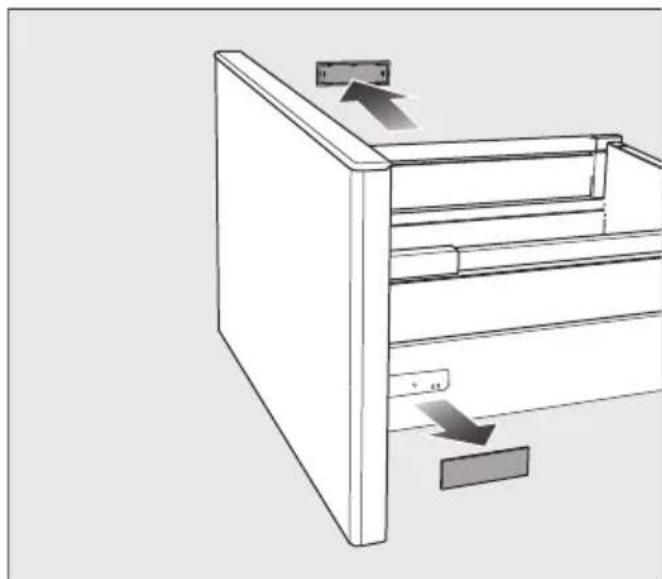

Odstranění krytky

■ Otevřete zásuvku.
■ Na obou bočnicích zásuvky je krytka.

■ Krytky rukou odstraňte.

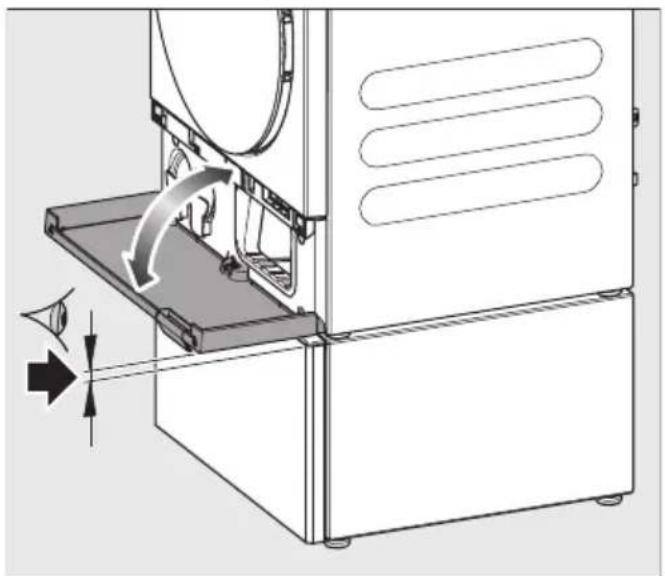

Svislé vyrovnání zásuvky

Na obou bočnicích zásuvky se nachází kolečko, kterým lze nastavit výšku predního panelu.

Dbejte na to, aby byla výška nastavena vpravo a vlevo rovnoměrně.

■ Pro posunutí zásuvky nahoru nebo dolů otáčejte kolečkem.
■ Nasad'te opět krytky.

Tip: Dbejte na to, aby se celý kryt soklu dal ještě otevřít úplně dolů.

Vodorovné vyrovnání zásuvky

Na pravé bočnici je navíc šroub, jímž lze posouvat panel ve vodorovném směru doprava nebo doleva.

■ Pro přemístění panelu doleva nebo doprava otáčejte šroubem.

Úprava sklonu zásuvky

■ Pro úpravu sklonu zásuvky otáčejte pomocí šroubováku oběma bočními tyčemi.

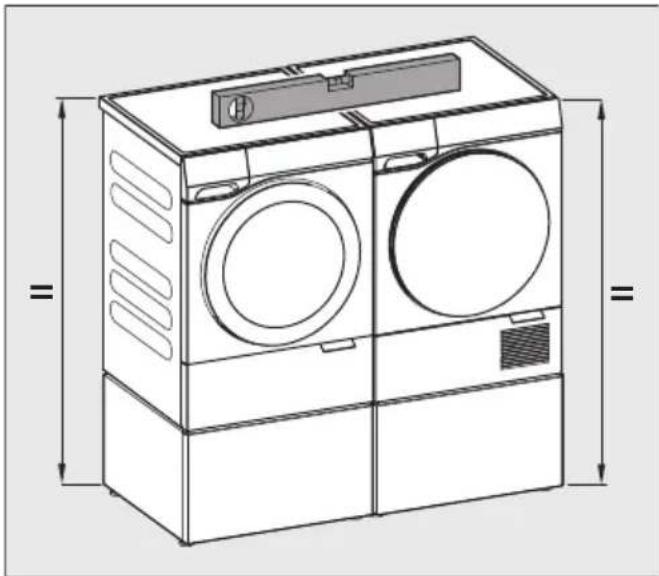

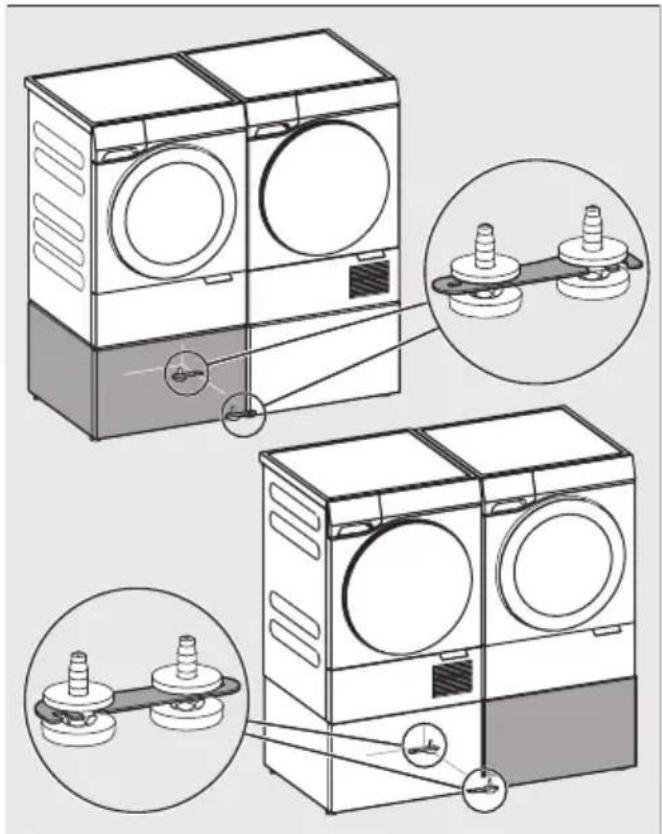

Párové umístění

Při umístění sušičky a pračky vedle sebe musí být sokly spojeny spojovacími součástmi na nohách soklu pračky.

Pokud jsou spojovací součásti na pravé straně, stojí sušička vpravo, pokud jsou spojovací součásti na levé straně, stojí sušička vlevo.

Při umístění dbejte následujícího:

• Sokly musí být stejně vysoké.
• Sokly musí být zarovnané.

Spojení soklů

■ Povolte kontramatice na nohách soklu pračky a sušičky.
■ Vyklopte spojovací součásti na nohách soklu pračky.
■ Oba sokly posuňte k sobě.

■ Zaklapněte spojovací součásti na nohy soklu sušičky.
■ Zkontrolujte, zda souhlasí výšky soklů a sokly jsou zarovnané.
■ Rozdílné výšky vyrovnejte nohami.
■ Zakontrujte všechny nohy kontramati-cemi.

Soklens dele

Nebezpečenstvo úrazu prevráte- ráčky.

Práčku pevne priskrutkujte k soklu.

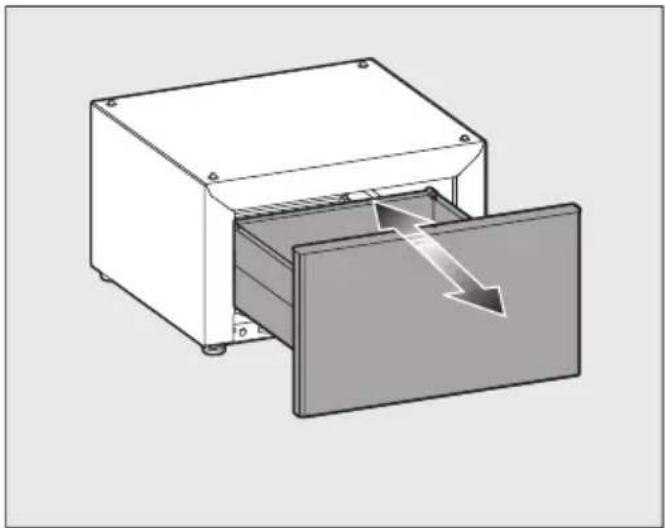

Vybratie zásuvky

■ Zatlačte proti zásuvke.
■ Vytiahnite zásuvku von.

1 Zatlačte na zaistovacie háčiky na boku.
2 Zásuvku mierne nadvihnite a vyberte ju.
■ Výsuvné kol'ajnice zasuňte spät do sokla.

Montáž spojovacích častí závisí os smeru otvárania dvierok práčky.

Zabudovanie spojovacích častí

Zabudovanie spojovacích častí

Pripojenie práčky k soklu

⚠️ Poškodenie práčky a podlahy.

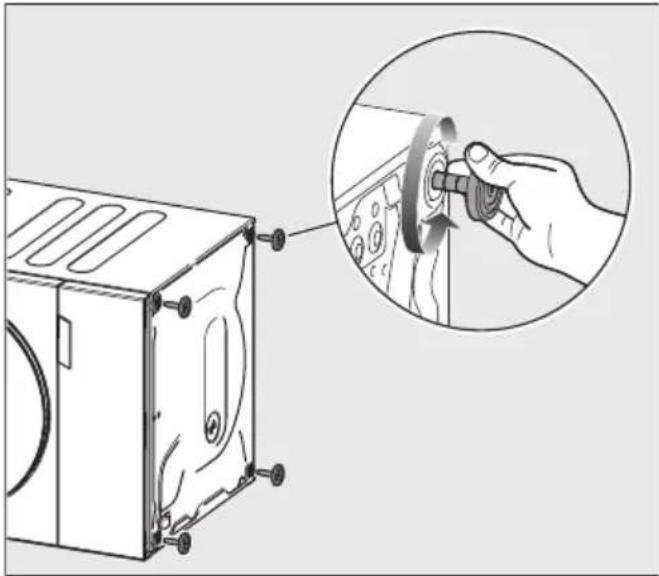

Odstráňte nožičky práčky

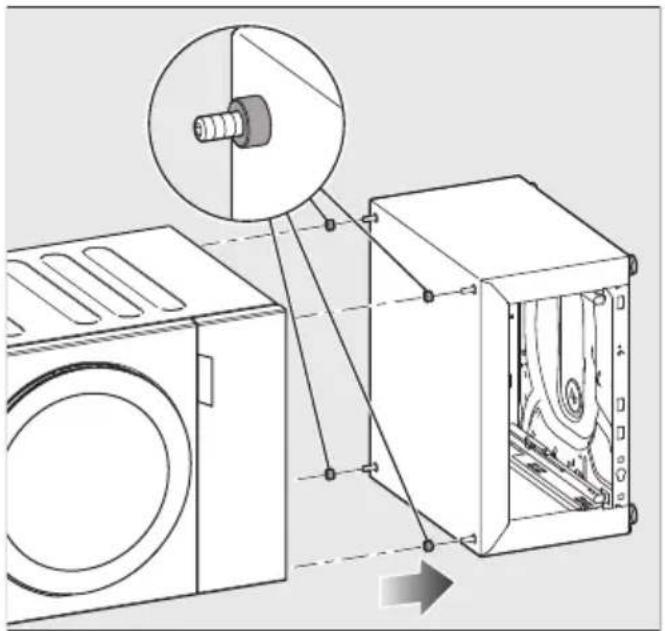

Zoskrutkujte sokel s práčkou

Pripevnite zadný stenu k soklu

T20

■ Zatlačte na obidve výsuvné lišty.

Výsuvné lišty zásuviek sa mierne vysunú.

■ Výsuvné lišty vytiahnite úplne von.
■ Umiestnite zásuvku na výsuvné lišty.
■ Zásuvku zasuňte do sokla.

Zásuvka zretel'ne zaklapne.

Tip: Skontrolujte, či je zásuvka správne zasunutá otvorením a opätovným zatvorením zásuvky.

Pozrite si odstavec „Centrovanie zásuvky“.

Vycentrovanie a zaistenie nôh sokla

Dodržujte pokyny v odstavci „Používanie upínacích ok“.

Pomocou plochého klúča odskrutkujte poistnú maticu na nožičkách v smere hodinových ručičiek.
2 Poistnú maticu odskrutkujte spolu s nohami.
3 Kliešťami na vodné čerpadlo pridržte pevne nohy. Dotiahnite poistnú mati- cu k soklu pomocou plochého klúča.

Ukotvite sokel pomocou priložených upínacích ok.

■ Zatlačte proti zásuvke.
■ Vytiahnite zásuvku von.

① Zatlačte na zaistovacie háčiky na boku.
2 Zásuvku mierne nadvihnite a vyberte ju.
■ Výsuvné kol'ajnice zasuňte spät' do sokla.

■ Pomocou šesthranného klúča odskrutkujte nastavovacie skrutky A a kliešťami na vodné čerpadlo pridržte čapy so závitom v sokli.

■ Zatlačte na obidve výsuvné lišty.

Výsuvné lišty zásuviek sa mierne vysunú.

■ Výsuvné lišty vytiahnite úplne von.
■ Umiestnite zásuvku na výsuvné lišty.
■ Zásuvku zasuňte do sokla.

Zásuvka zretel'ne zaklapne.

Tip: Skontrolujte, či je zásuvka správne zasunutá otvorením a opätovným zatvorením zásuvky.

Pozrite si odstavec „Centrovanie zásuvky“.

Príprava sušičky

1. vyprázdnite nádobu na kondenzát

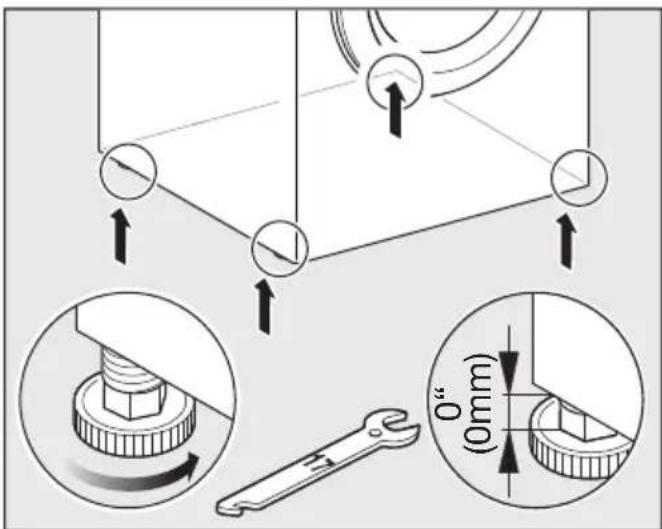

2. naskrutkujte nožičky sušičky

■ Úplne zaskrutkujte 4 nohy sušičky.

Zdvihnite sušičku na sokel

■ Sušičku nadvihnite na sokel.
■ Otvory nožičiek sušičky zasuňte do závitových kolíkov.

Spojenie sušičky so zadnou stenou sokla.

T20

Dodržujte pokyny v odstavci „Používanie upínacích ok“.

Pomocou plochého klúča odskrutkujte poistnú maticu na nožičkách v smere hodinových ručičiek.
2 Poistnú maticu odskrutkujte spolu s nohami.
3 Kliešťami na vodné čerpadlo pridržte pevne nohy. Dotiahnite poistnú mati- cu k soklu pomocou plochého klúča.

Použitie upínacích ok

Ukotvenie sokla k podlahe pomocou upínacích ok

■ Uvol'nite poistné matice na nohách sokla práčky a sušičky.

■ Vyklopte spojovacie časti na nohách sokla práčky.

■ Zatlačte oba sokle k sebe.
