LIETOŠANAS INSTRUKCIJA WTS 610 MIELE

① Pamatne
② Atvilkte (maksimālā slodze 15 kg)
③ Savienošanas elementi
④ Līmējamas strēmeles aizmugures sienai
⑤ Apaļgalvas skrūves CEM 4 x 10
⑥ Distances čaulas
⑦ Vītntapas, M 10 x 40 mm
⑧ Aizmugures siena pamatnei
⑨ Montāžas komplekts stiprināšanai pie grīdas
⑩ Miele uzgriežnatslēga

Vejas mazgājamās mašīnas montāža

Pamatne ir piemērota tikai Miele ve- las mazgājamajām mašīnām un žāvē- tājiem.

⚠️ Negadījumu risks krītošas veļas mazgājamās mašīnas dēļ.

Ar pamatni nesaskrūvēta veļas mazgājamā mašīna var apgāzties.

Stingri saskrūvējiet veļas mazgājamo mašīnu ar pamatni.

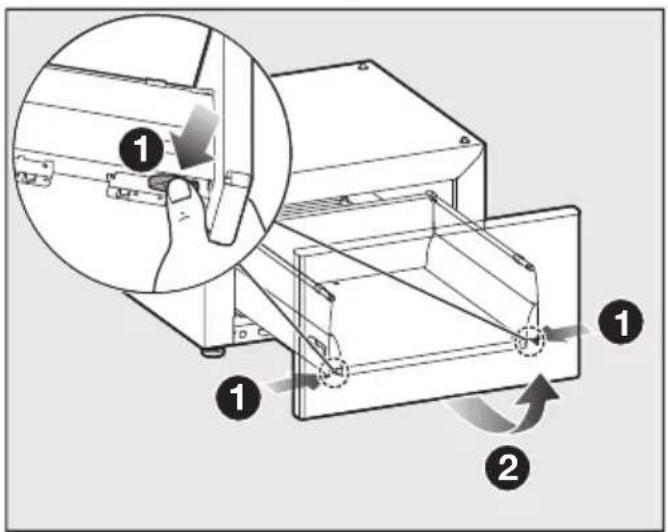

■ Piespiediet atvilktni.
■ Izvelciet atvilktni pilnībā uz āru.

① Piespiediet sānu fiksācijas ākus.
2 Nedaudz paceliet atvilktni un iznemiet to.
■ Atkal iebīdiet izvelkamās vadotnes pa-matnē.

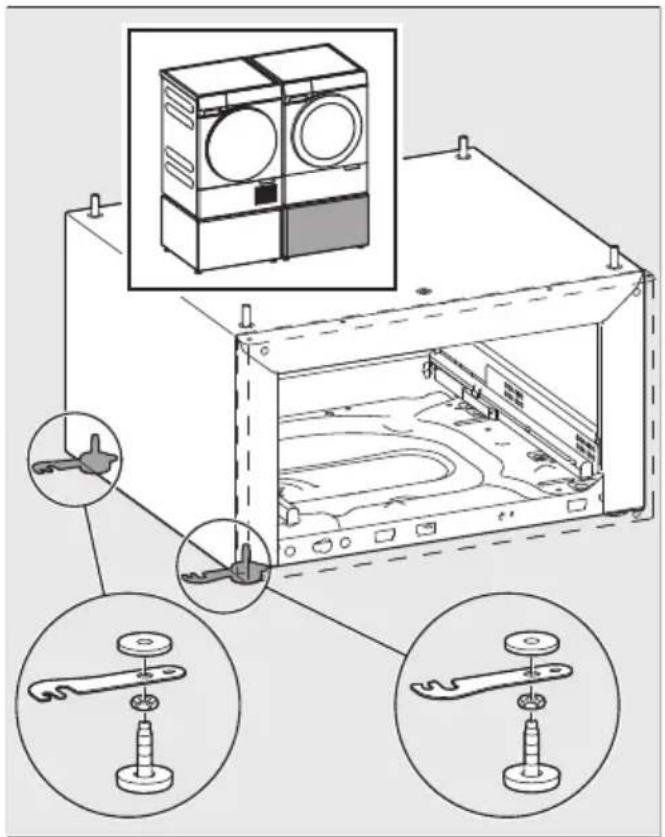

Savienošanas elementu izmantošana

Ja blakus tiek uzstādītas 2 pamatnes, tās ir savstarpēji jāsavieno.

Savienojumu veic ar pievienotajiem savienošanas elementiem.

Savienošanas elementu montāža ir atkarīga no veļas mazgājamās mašīnas durvju vēršanās virziena.

Norāde: Piestipriniet savienošanas elementus arī tad, ja nav otras pamatnes. Šādi izvairīsieties no laikietilpīgas papildu aprīkošanas, un savienošanas elementi tiks droši uzglabāti.

Durvju vēršanās virziens pa kreisi

Durvju vēršanās virziens pa labi

Savienošanas elementu montāža

Savienošanas elementi tiek montēti pie pamatnes kājām.

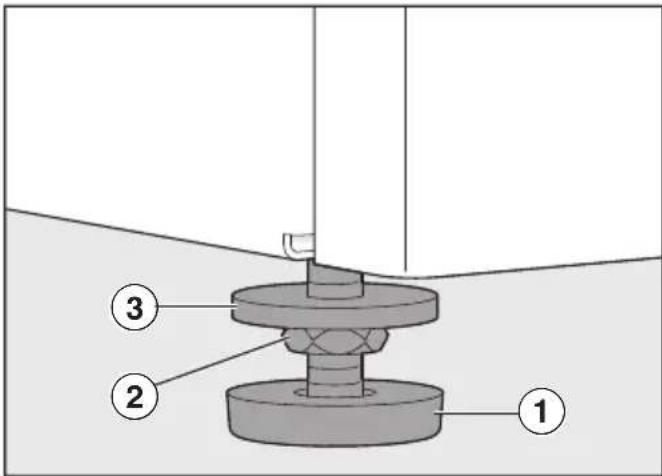

Pamatnes kāju demontāža

Lai piemontētu savienošanas elementus, ir jādemontē pamatnes kājas.

Ar uzgriežnatslēgu atskrūvējiet pretuz-griezni ② starp paplāksni ① un kāju ③ pulksteņrādītāju kustības virzienā.
■ Atkārtojiet šo darbību visām 4 kājām.
Pilnībā izskrūvējiet 2 labās vai 2 kreisās kājas.

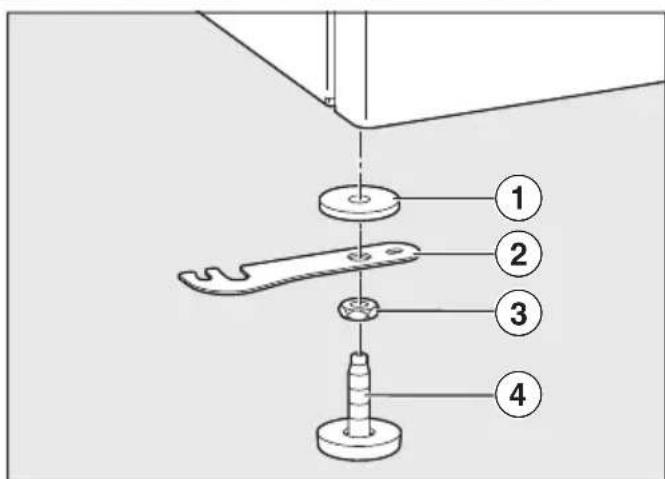

Savienošanas elementu montāža

■ Atkal ievietojiet savienošanas elementus ar demontētajām kājām.

levērojiet secību virzienā no pamatnes:

1. paplāksne
2. savienošanas elements
3. pretuzgrieznis
4. kāja

■ Pieskrūvējiet pamatnes kājas, bet vēl nefiksējiet pretuzgriezni.

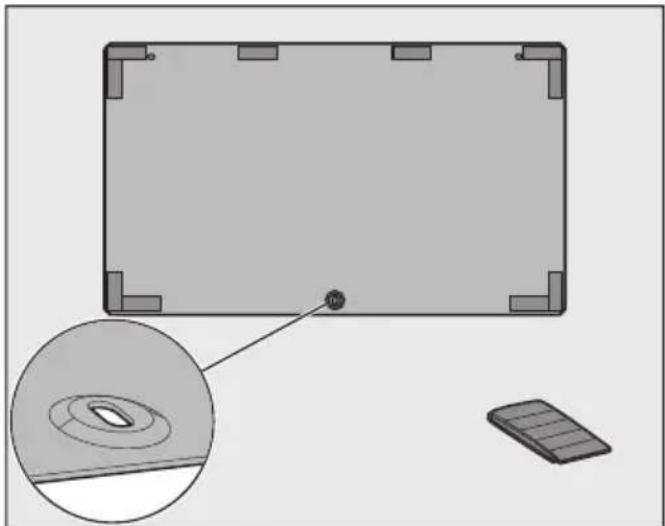

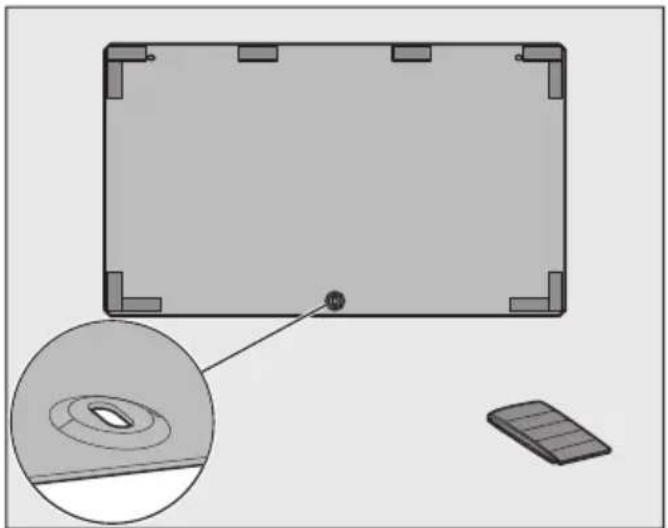

Pamatnes aizmugures sienas sagata- vošana

Pielīmējiet blīvējošās strēmeles no pievienotā iepakojuma atbilstoši attē-lam aizmugures sienas iekšpusē.

Vejas mazgājamās mašīnas sagatavošana

Jāveic turpmāk minētie pasākumi.

1. Piemontējiet transportēšanas fiksatorus (ja tie ir izņemti).
2. Izteciniet üdeni (ja veļas mazgājamā mašīna tika izmantota).
3. Iznemiet mazgāšanas līdzekļu ieska-lošanas atvilktni.
4. Izņemiet mazgāšanas līdzekļu kasetnes (ja tādas ir un ir ievietotas).

Vejas mazgājamās mašīnas savienošana ar pamatni

⚠️ Vejas mazgājamās mašīnas un grīdas bojājumi.

Ja netiek ņemti vērā norādījumi par veļas mazgājamās mašīnas sagatavo- šanu, var sabojāt veļas mazgājamo mašīnu un grīdu.

Nemiet vērā veļas mazgājamās mašīnas sagatavošanas norādījumus.

Novietojiet velas mazgājamo mašīnu uz sāniem

Lai veiktu šo darbību, ir nepieciešamas 2 personas.

■ Uzklājiet līdzenu, mīkstu paklāju (pie-mēram, segu).
■ Lēnām novietojiet veļas mazgājamo mašīnu uz viena sāna.

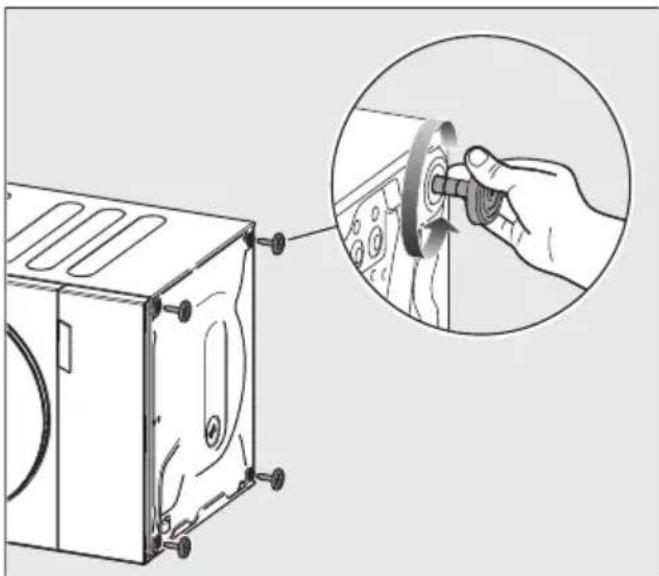

Velas mazgājamās mašīnas kāju demon- tāža

Ar uzgriežnatslēgu atskrūvējiet pretuz-griezni pulksteņrādītāju kustības vir-zienā.
Pilnībā izskrūvējiet kāju un noņemiet to.

■ Atkārtojiet šo procesu visām 4 kājām.

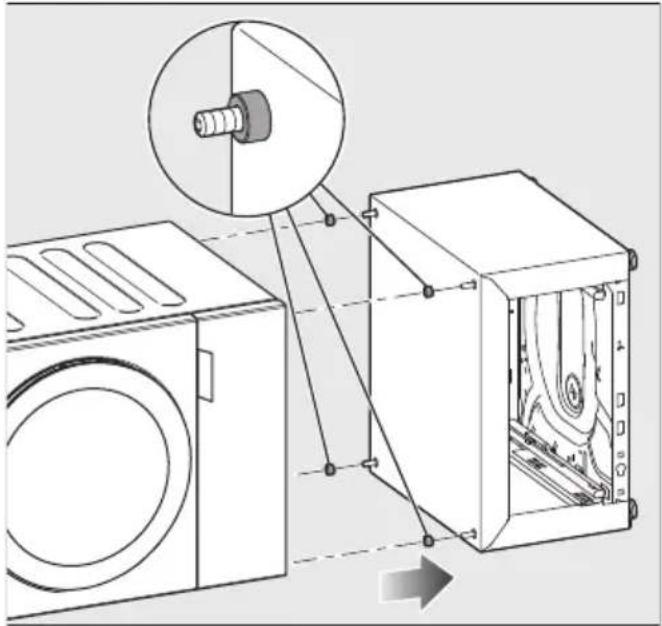

Pamatnes saskrūvēšana ar velas mazgā- jamo mašīnu

■ Uzlieciet distances čaulas uz vītnta-pām.
■ Sabīdiet kopā pamatni un veļas mazgājamo mašīnu. Vītņtapas ir jāievieto no veļas mazgājamās mašīnas izņemto kāju atverēs.

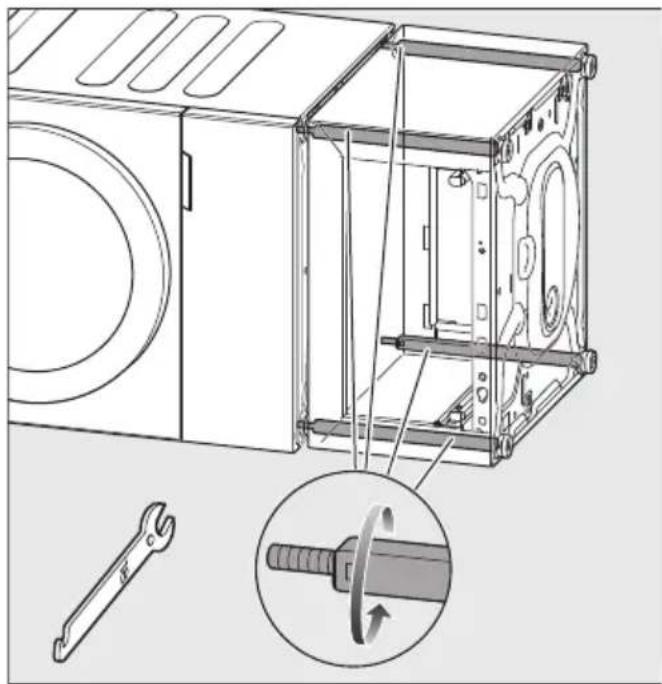

Ar uzgriežnatslēgu pārmainus pievelciet visas 4 bultskrūves pamatnes iekšpusē.

Pamatne tiek stingri saskrūvēta ar veļas mazgājamo mašīnu.

Velas mazgājamās mašīnas un pamat- nes kombinācijas pacelšana

Lai veiktu šo darbību, ir nepieciešamas 2 personas.

■ Uzmanīgi pieceliet šo kombināciju.

Aizmugures sienas piestiprināšana pie pamatnes

T20

■ Ar pievienotajām apalgalvas skrūvēm pieskrūvējiet sagatavoto skārdu pie pamatnes aizmugures.

Atvilktnes ievietošana

■ Piespiediet abas izvelkamās vadotnes. Izvelkamās vadotnes nedaudz izvirzās uz āru.
Pilnībā izvelciet izvelkamās vadotnes.
■ Novietojiet atvilktni uz izvelkamajām vadotnēm.
■ lebīdiet atvilktni pamatnē.

Atvilktne tiek dzirdami fiksēta.

Norāde: Pārbaudiet, vai atvilkte ir pareizi fiksēta, vēlreiz atverot un aizverot to.

Skatiet nodaju "Atvilktnes pozicionēšana".

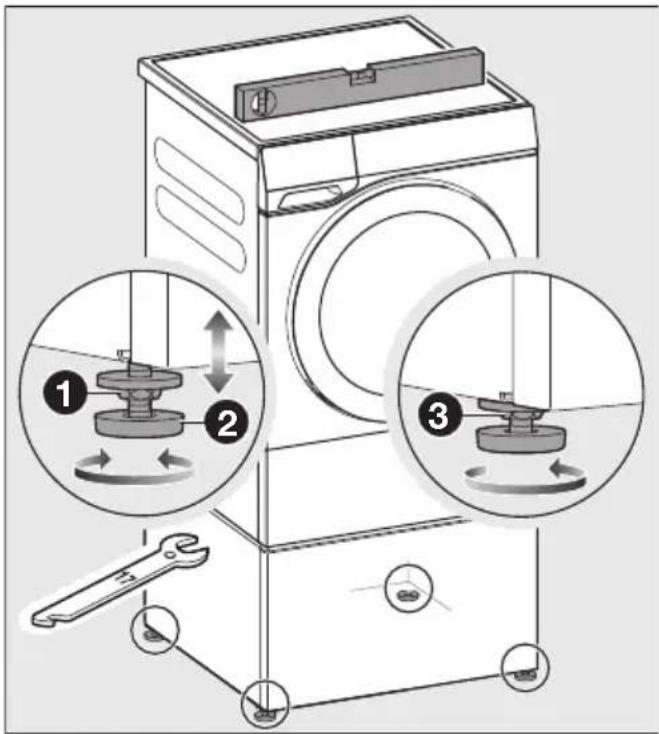

Pamatnes kāju pozicionēšana un fiksācija

Ja veļas mazgājamās mašīnas un pa- matnes kombinācija tiek uzstādīta at- sevišķi, tā ir jānoenkuro pie grīdas ar spriegotājiem.

Skatiet nodaju “Spriegotāju izmantošana”.

Lai nodrošinātu nevainojamu darbību, pamatnei ir vertikāli un vienmērīgi jābalstās uz visām 4 kājām. Nepareiza uz-stādīšana palielina ūdens un energijas patēriņu.

■ Ar līmeņrādi pārbaudiet, vai veļas mazgājamā mašīna ir novietota verti- kāli.
■ Lai panāktu vertikālu uzstādīšanu, ir jāieskrūvē vai jāizskrūvē kājas.

1 Ar uzgriežnatslēgu grieziet kāju pre-tuzgriezni pulksteņrādītāju kustības virzienā.
2 Izskrūvējiet pretuzgriezni kopā ar kā-jām.

3 Pieturiet kājas ar cauruļatslēgu. Ar uzgriežņatslēgu stingri pievelciet pre-tuzgriezni pie pamatnes korpusa.

Norāde: Ja savienošanas elementi nav nepieciešami, salokiet tos.

Žāvētāja montāža

Pamatne ir piemērota tikai Miele ve- las mazgājamajām mašīnām un žāvē- tājiem.

Sagāšanās risks.

Nenoenkurota pamatne var pārvietoties kopā ar žāvētāju vai sagāzties. Noenkurojiet pamatni ar pievienotajiem spriegotājiem.

Pamatnes sagatavošana montāžai

■ Piespiediet atvilktni.
■ Izvelciet atvilktni pilnībā uz āru.

① Piespiediet sānu fiksācijas ākus.
2 Nedaudz paceliet atvilktni un iznemiet to.
■ Atkal iebīdiet izvelkamās vadotnes pa-matnē.

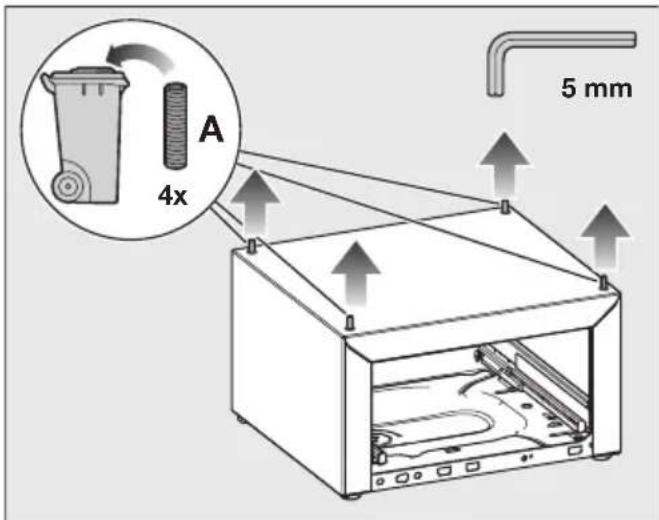

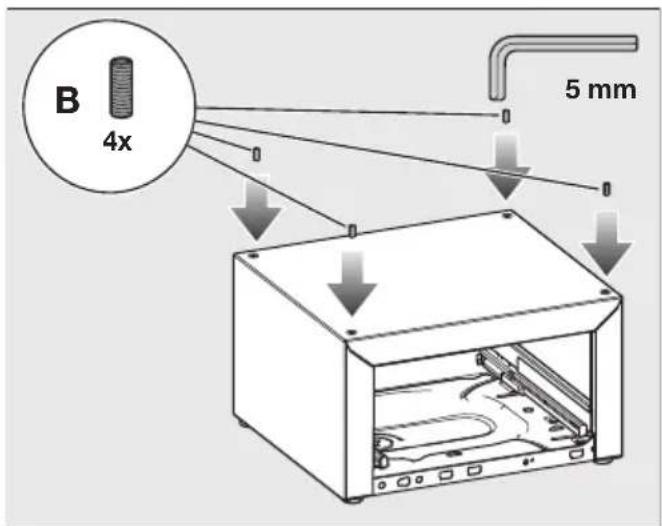

Nomainiet vītntapas

Pie pamatnes piestiprinātās vītntapas ir jāaizstāj ar piegādes komplektā ie- klautajām isajām vītntapām.

Ar iekšējo sešmalu atslēgu izskrūvējiet vītntapas A, turklāt pamatnē pieturiet vītntapas ar cauruļatslēgu.

Iznemtās garākās vītntapas A nav nepieciešamas žāvētāja montāžai un tās var utilizēt.

B 4x 5 mm

■ Īsākās vītntapas B ieskrūvējiet pamatnē līdz atdurei.

Pamatnes aizmugures sienas sagata- vošana

Pielīmējiet blīvējošās strēmeles no pievienotā iepakojuma atbilstoši attē-lam aizmugures sienas iekšpusē.

Atvilktnes ievietošana

■ Piespiediet abas izvelkamās vadotnes.
Izvelkamās vadotnes nedaudz izvirzās uz āru.
Pilnībā izvelciet izvelkamās vadotnes.
■ Novietojiet atvilktni uz izvelkamajām vadotnēm.
■ lebīdiet atvilktni pamatnē.

Atvilktne tiek dzirdami fiksēta.

Norāde: Pārbaudiet, vai atvilkte ir pareizi fiksēta, vēlreiz atverot un aizverot to.

Skatiet nodaju "Atvilktnes pozicionēšana".

Žāvētāja sagatavošana

1. Iztukšojiet kondensāta tvertni

Iztukšojiet kondensāta tvertni, kā ir aprakstīts žāvētāja lietošanas instrukcijā.

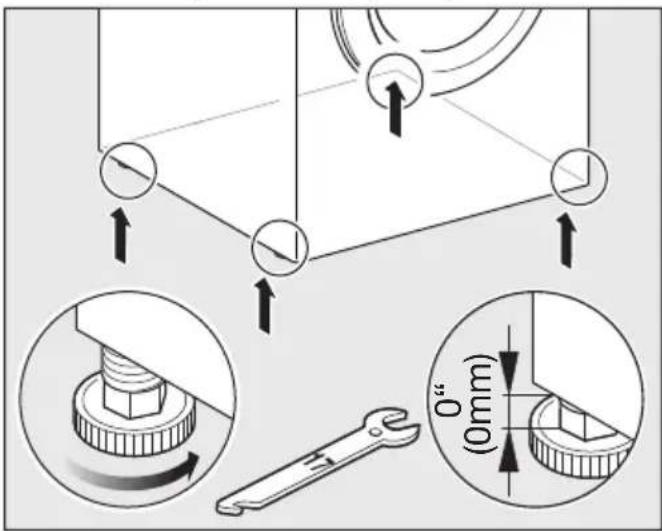

2. leskrūvējiet žāvētāja kājas

Pilnībā ieskrūvējiet 4 žāvētāja kājas.

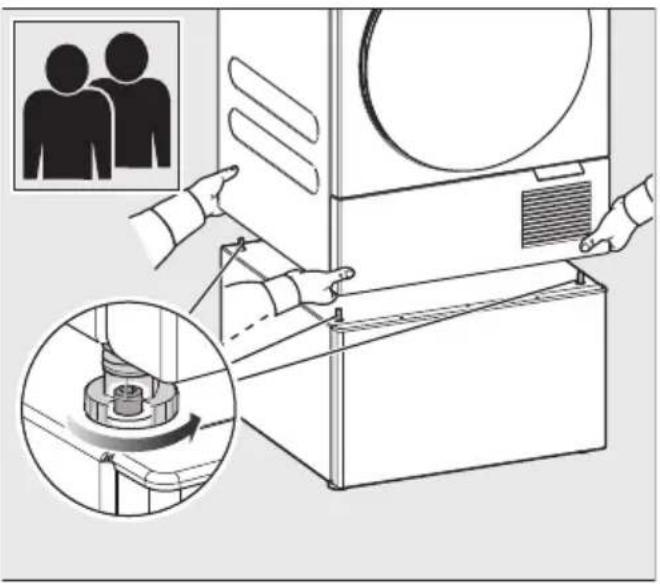

Novietojiet žāvētāju uz pamatnes

Šīs darbības veikšanai ir nepieciešamas 2 personas.

Pirkstu iespiešanas risks. Ja pirksti noklūst starp žāvētāja kor- pusu un vītntapām, tos var iespiest. Neceliet žāvētāju aiz stūriem.

■ Uzceliet žāvētāju uz pamatnes.
■ levietojiet žāvētāja kāju atveres vītnta-pās.

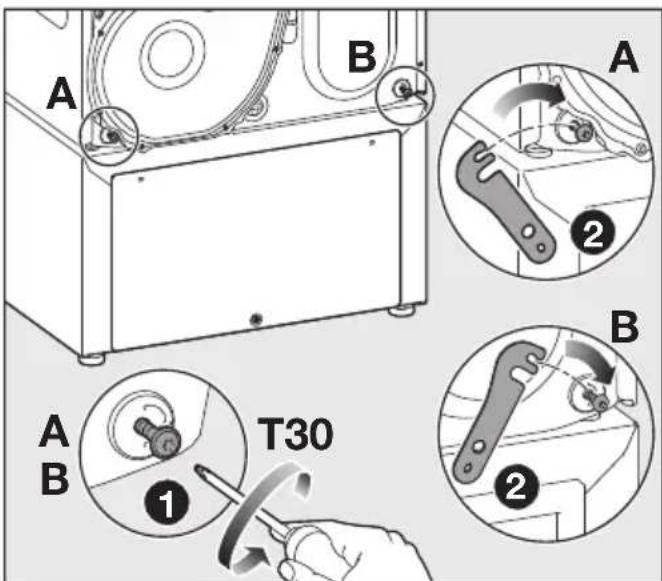

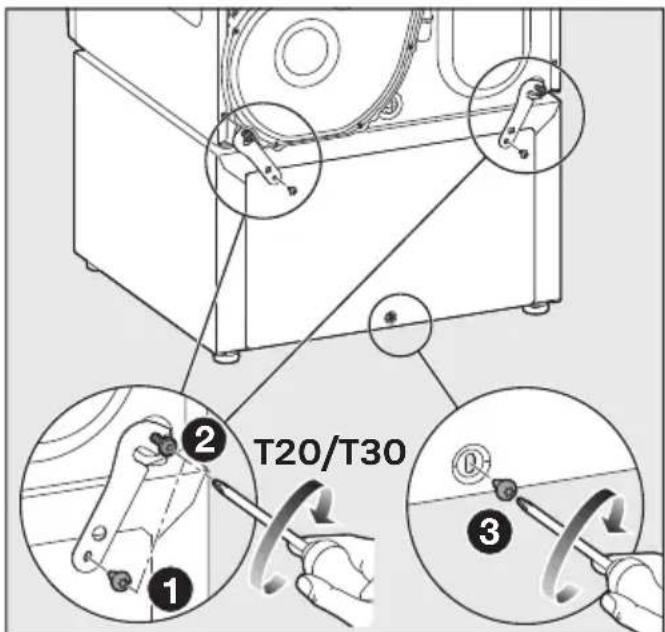

Savienojiet žāvētāju ar pamatnes aiz-mugures sienu

T20

Ar rokām pieskrūvējiet pamatnes aiz-mugures sienu pie pamatnes, izman-tojot pievienoto apalgalvas skrūvi.

① Atskrūvējiet abas apakšējās skrūves A un B no žāvētāja aizmugures sienas (neizskrūvējiet pilnībā).

2 lekariniet savienošanas elementus atskrūvētajās skrūvēs.

T20/T30

Pieskrūvējiet savienošanas elementus un aizmugures sienu stingri pie pamatnes, izmantojot pievienotās apalgalvas skrūves.
2 Stingri pievelciet skrūves pie žāvētāja.
3 Stingri pievelciet apakšējo apalgalvas skrūvi pie aizmugures sienas.

Pamatnes kāju pozicionēšana un fiksācija

Ja žāvētāja un pamatnes kombinācija tiek uzstādīta atseviški, tā ir jānoenkuro pie grīdas ar spriegotājiem.

Skatiet nodalu “Spriegotāju izmantošana”.

Lai nodrošinātu nevainojamu darbību, pamatnei ar žāvētāju ir vertikāli un vien-mērīgi jābalstās uz visām 4 kājām.

■ Ar līmeņrādi pārbaudiet, vai žāvētājs atrodas vertikāli.
■ Lai panāktu vertikālu uzstādīšanu, ir jāieskrūvē vai jāizskrūvē kājas.

1 Ar uzgriežnatslēgu grieziet kāju pre-tuzgriezni pulksteņrādītāju kustības virzienā.
2 Izskrūvējiet pretuzgriezni kopā ar kā-jām.
3 Pieturiet kājas ar cauruļatslēgu. Ar uzgriežņatslēgu stingri pievelciet pre-tuzgriezni pie pamatnes korpusa.

Spriegotāju izmantošana

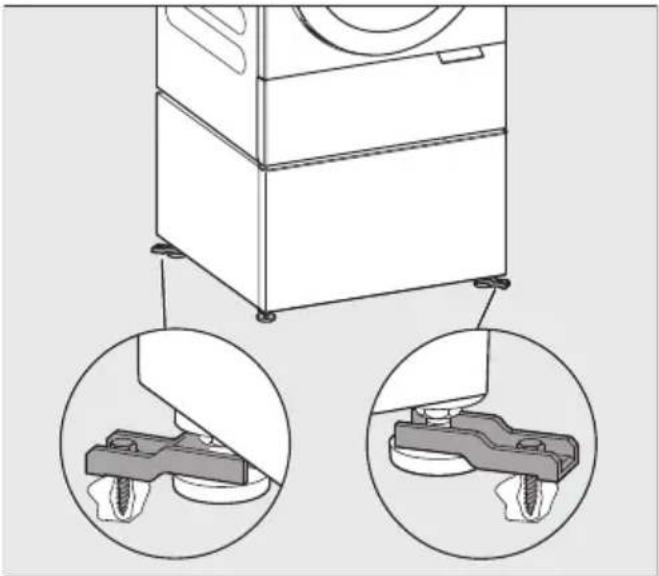

Pamatnes noenkurošana pie grīdas ar spriegotājiem

Sagāšanās risks.

Nenoenkurota pamatne var pārvietoties kopā ar veļas mazgājamo mašīnu vai žāvētāju vai sagāzties.

Noenkurojiet pamatni ar pievienotajiem spriegotājiem.

■ Noenkurojiet pamatnes kājas ar pievienotajiem spriegotājiem diagonāli, piemēram, priekšējo labo kāju un aizmugurējo kreiso kāju.

Šādi sasniegsiet labāko aizsardzību pret pārvietošanos vai sagāšanos.

Norāde: Efektīvākais enkurojums ir tad, ja spriegotāji tiek nostiprināti nedaudz uz āru. Nemiet vērā spriegotāju montā-žas instrukciju.

Atvilktnes pozicionēšana

Ja atvilktnes priekšējais panelis precīzi nesakrīt ar žāvētāju vai veļas mazgājamo mašīnu, to var pielāgot.

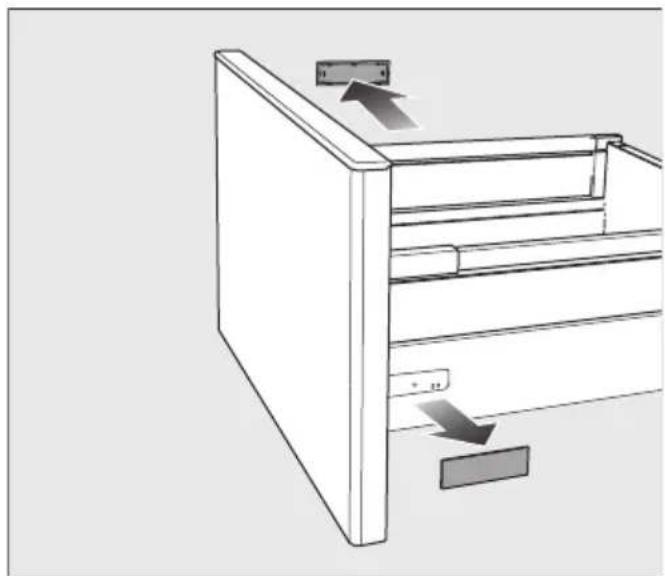

Vācina nonemšana

■ Atveriet atvilktni.
■ Uz abiem atvilktnes rāmjiem atrodas vāciņš.

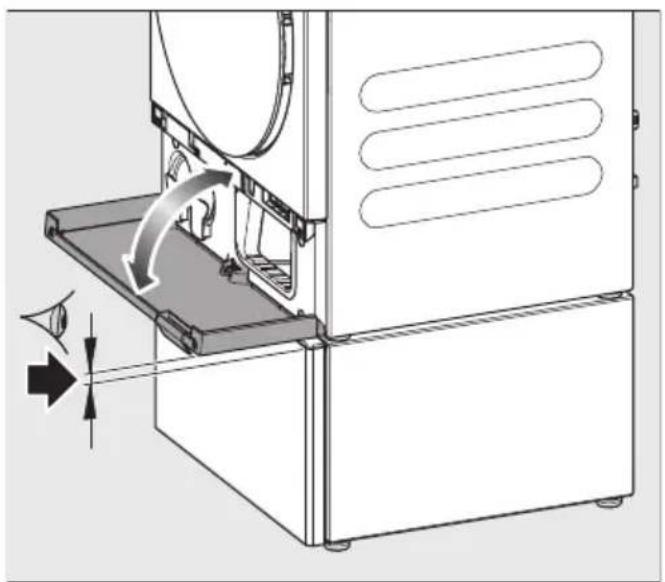

Atvilktnes pozicionēšana vertikāli

Pie abiem atvilktnes rāmjiem atrodas ri- tenītis, ar kuru var regulēt priekšējā pa- neļa augstumu.

Pievērsiet uzmanību tam, lai vienādi ie-statītu augstumu labajā un kreisajā pu-sē.

■ Lai pārvietotu atvilktni uz augšu vai uz leju, pagrieziet ritenīti.
■ Pēc tam atlieciet atpakal vāciņus.

Norāde: Pievērsiet uzmanību tam, lai pamatnes vāku varētu pilnībā atvērt uz leju.

Atvilktnes pozicionēšana horizontāli

Labajā rāmī atrodas papildu skrūve, ar kuru paneli var pārvietot horizontāli pa labi vai pa kreisi.

■ Lai pārbīdītu paneli pa kreisi vai pa la-bi, groziet skrūvi.

Atvilktnes slīpuma pielāgošana

■ Bīdiet abus pārsegus uz aizmuguri.

■ Lai pielāgotu atvilktnes slīpumu, ar skrūvgriezi groziet abus reliņu stieņus.

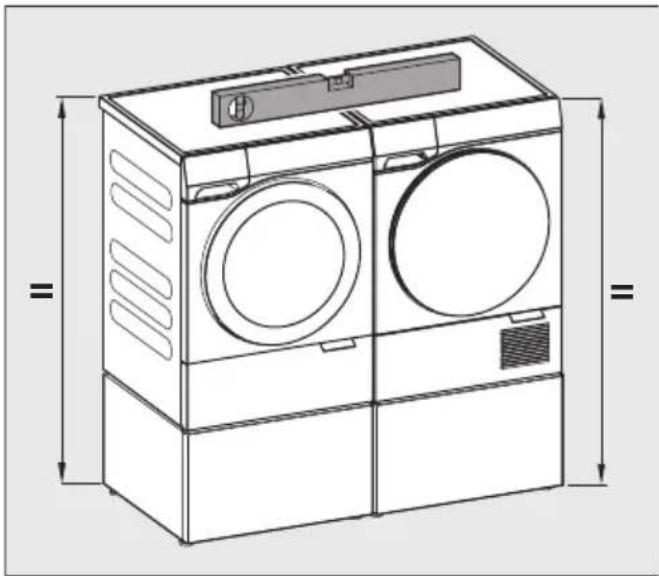

Pāru uzstādīšana

Uzstādot blakus žāvētāju un veļas mazgājamo mašīnu, pamatnes ar savienošanas elementiem ir jāsavieno ar veļas mazgājamās mašīnas pamatnes kājām. Ja savienošanas elementi atrodas labajā pusē, žāvētājs atradīsies labajā pusē, ja savienošanas elementi ir kreisajā pusē, žāvētājs būs kreisajā pusē.

Uzstādīšanas laikā ir jāņem vērā turp-māk minētais.

• Pamatnēm ir jābūt vienādā augstumā.
• Pamatnēm ir jāatrodas vienā asī.

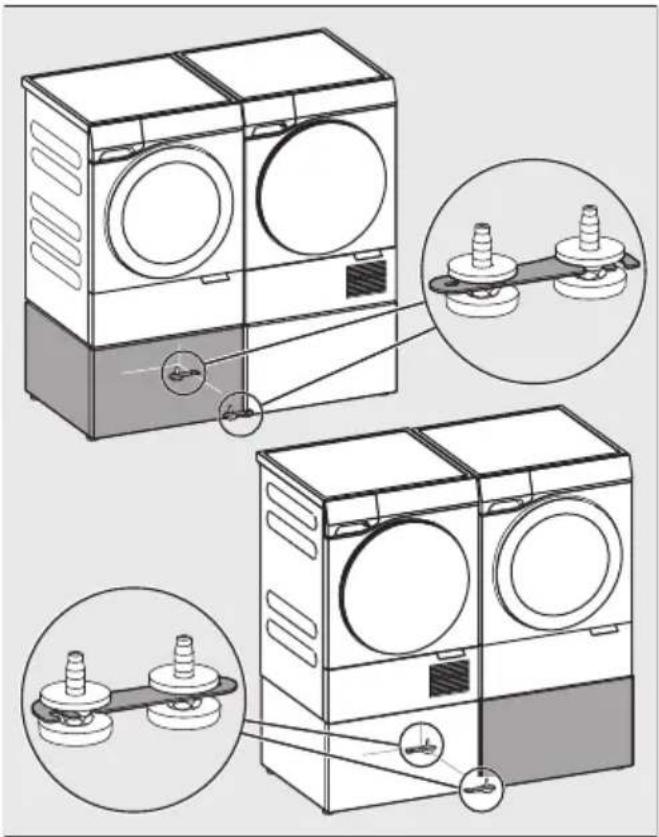

Pamatnu savienošana

■ Atskrūvējiet pretuzgriežņus pie veļas mazgājamās mašīnas un žāvētāja pa-matnes kājām.
Izvelciet savienošanas elementus pie veļas mazgājamās mašīnas pamatnes kājām.
■ Sabīdiet kopā abas pamatnes.

■ Aplieciet savienošanas elementus ap žāvētāja pamatnes kājām.
■ Pārbaudiet, vai pamatņu augstums un ass sakrīt.
■ Izlīdziniet augstuma atškīrības ar kā-jām.
■ Nofiksējiet visas kājas ar pretuzgriežniem.
