WTS 610 - Pralni stroj MIELE - Brezplačna navodila za uporabo

Znamka	Miele
Model	WTS 610
Vrsta izdelka	Pralni stroj
Prostornina pranja	8 kg
Mere (V x Š x G)	850 x 600 x 650 mm
Neto teža	Približno 90 kg
Električni priključek	230 V, 50 Hz
Energetski razred	A+++
Največja hitrost ožemanja	1400 obr/min
Raven hrupa (pranje/ožemanje)	52 dB / 72 dB
Programi pranja	Bombaž, Sintetika, Volna, Občutljivo, Hitro, itd.
Posebne funkcije	Odložen zagon, Programiran konec, Otroška zaščita, Sistem proti puščanju
Podstavek vključen	Da, s predalom za shranjevanje (maks. nosilnost 15 kg)
Vzdrževanje	Redno čiščenje filtra, predala za detergent, tesnila vrat
Rezervni deli na voljo	Tesnilo vrat, filter, jermen, črpalka
Garancija	2 leti (podaljšljiva)

Pogosto zastavljena vprašanja - WTS 610 MIELE

Kako namestiti pralni stroj na podstavek ?

Pralni stroj položite na bok, odstranite noge, vstavite distančne puše v navojne palice, skupaj potisnite podstavek in pralni stroj, nato privijte navojne zatiče v notranjost podstavka s priloženim vilčastim ključem.

Kako odstraniti predal podstavka ?

Pritisnite na predal, ga popolnoma izvlecite, nato pritisnite ob stranske zaporne kljuke, medtem ko predal rahlo dvignete, da ga odstranite. Nato potisnite drsnike nazaj v podstavek.

Kako povezati dva podstavka enega poleg drugega ?

Uporabite priložene spojne dele. Odstranite noge podstavka pralnega stroja, namestite spojke v vrstnem redu: podložka, spojni del, protimatica, noga. Nato razvijte dele in potisnite podstavke skupaj.

Kako poravnati predal podstavka ?

Odstranite stranske pokrove, nato z nastavitvenim kolescem prilagodite višino navpično (enako na obeh straneh). Za vodoravno poravnavo zavrtite vijak na desnem okvirju. Za nagib potisnite zadnje pokrove in s križnim izvijačem zavrtite palice.

Kako pritrditi podstavek na tla ?

Uporabite priložene pritrdilne jezičke. Pritrdite noge podstavka diagonalno (npr. sprednja desna in zadnja leva noga), tako da pritrdilne jezičke pritrdite rahlo navzven za boljšo stabilnost.

Kako namestiti zadnjo steno podstavka ?

Na notranjo stran zadnje stene prilepite tesnilne trakove, nato privijte pripravljeno ploščo na zadnjo stran podstavka s priloženimi izbočenimi vijaki (T20).

Kako izravnati podstavek ?

Uporabite vodno tehtnico. Za popravek odvijte protimatico nog v smeri urinega kazalca, odvijte protimatico z nogami, noge držite na mestu s kleščami, nato ponovno zategnite protimatico ob karoserijo.

Kakšna je največja nosilnost predala ?

Predal podstavka lahko nosi največ 15 kg.

Ali lahko ta podstavek uporabim za sušilni stroj ?

Da, podstavek je primeren tudi za sušilne stroje Miele. Zamenjati morate dolge vijake brez glave s krajšimi priloženimi, izprazniti posodo za kondenzno vodo in pred dvigom na podstavek popolnoma priviti noge sušilnega stroja.

Kako zamenjati vijake brez glave za sušilni stroj ?

Odvijte dolge vijake brez glave A z imbus ključem, medtem ko navojne zatiče držite z vodovodnimi kleščami. Nato privijte kratke vijake brez glave B do prislona.

NAVODILA ZA UPORABO WTS 610 MIELE

Podnožje je prikladno samo za Miele perilice i sušilice rublja.

⚠️ Opasnost od nesreće zbog prevr- tanja perilice rublja.

Perilica rublja koja nije pričvršćena za podnožje može se prevrnuti.

Čvrsto pričvrstite perilicu rublja za podnožje.

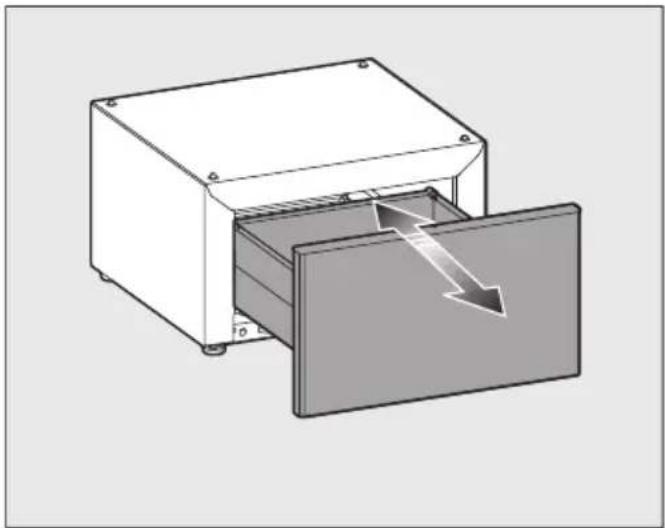

Vađenje ladice

Demontiranje nožica podnožja

Za montažu veznog elementa, moraju se demontirati nožice podnožja.

■ Umetnite odstojnike na navojne klinove.

Podnožje i perilicu gurnite zajedno. Navojni klinovi moraju ući u otvore uklonjenih nožica perilice rublja.

Podizanje kombinacije perilice rublja i podnožja

Za ovaj su korak potrebne 2 osobe.

■ Ponovno pažljivo uspravite kombinaciju.

Pričvršćivanje stražnje strane na podnožje

- Pričvrstite pripremljeni lim na stražnju stranu podnožja pomoću priloženih vijaka s lećastom glavom.

Umetanje ladice

■ Pritisnite o obje izvlačne vodilice.
Izvlačne vodilice malo izvuku prema van.
■ U potpunosti izvucite izvlačne vodilice.
■ Ladicu položite na izvlačne vodilice.
■ Ladicu gurnite u podnožje.

Pogledajte odlomak „Poravnavanje ladi- ce“.

Ravnanje i učvršćivanje nožica podnožja

Kada se postavlja samostalno, kombinacija podnožja perilice mora biti pričvršćena za pod pomoću zateznih pločica.

Pogledajte odlomak „Korištenje zateznih pločica“.

Podnožje je prikladno samo za Miele perilice i sušilice rublja.

! Opasnost od prevrtanja.

Neučvršćeno podnožje može se po- maknuti zajedno sa sušilicom ili se prevrnuti.

Usidrite podnožje priloženim zateznim pločicama.

Priprema podnožja za postavljanje

Vađenje ladice

■ Skraćene navojne klinove B okrenite do kraja u podnožje.

Priprema stražnje strane podnožja

Pogledajte odlomak „Poravnavanje ladi- ce“.

Priprema sušilice rublja

1. Pražnjenje posude za kondenzat

■ Ispraznite posudu za kondenzat kako je opisano u uputama za uporabu sušilice rublja.

2. Vađenje nožica sušilice rublja

Podizanje sušilice rublja na podnožje

Za ovaj su korak potrebne 2 osobe.

Usidrite podnožje priloženim zateznim pločicama.

Vertikalno poravnanje ladice

Atvilktnes iznemšana

Atvilktnes iznemšana

Sušičku nenadvihujte za rohy.

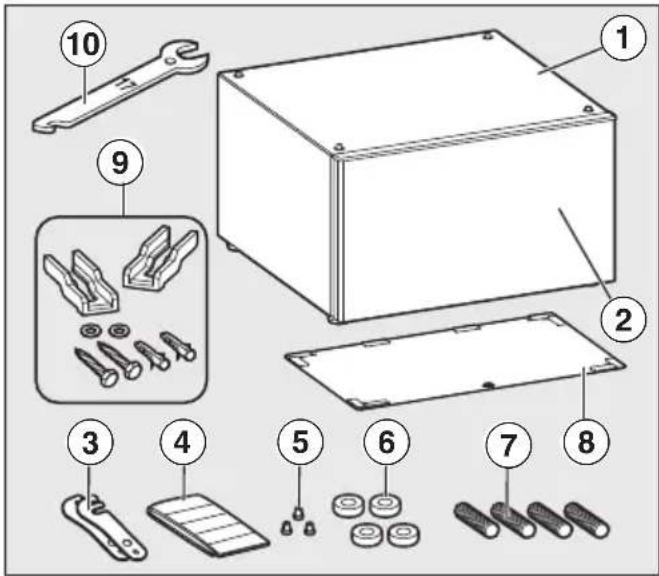

Sestavni deli podnožja

① Ohišje podnožja
② Predal (največja obremenitev 15 kg)
③ Spojni kosi
④ Lepilni trak za hrbtno steno
⑤ Vijaki z lečasto glavo CEM 4 x 10
⑥ Distančne puše
⑦ Navojni sorniki M 10 x 40 mm
⑧ Hrbtna stena za podnožje
⑨ Komplet za pritrditev na tla
⑩ Viličasti ključ Miele

Montaža pralnega stroja

Podnožje je primerno samo za pralne in sušilne stroje Miele.

Nevarnost nesreče zaradi nitve pralnega stroja.

Pralni stroj, ki ni privit na podnožje, se lahko prevrne.

Pralni stroj trdno privijte na podnožje.

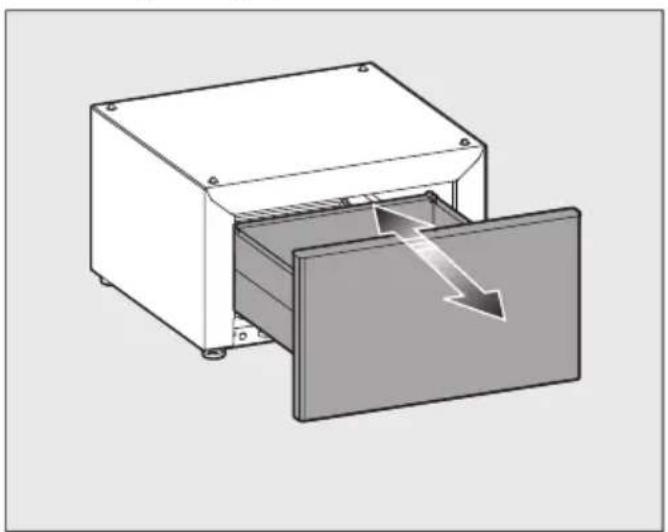

Odstranjevanje predala

1 Pritisnite stranska zatiča.
2 Predal rahlo privzdignite in ga odstranite.
■ Izvlečna vodila potisnite nazaj v podnožje.

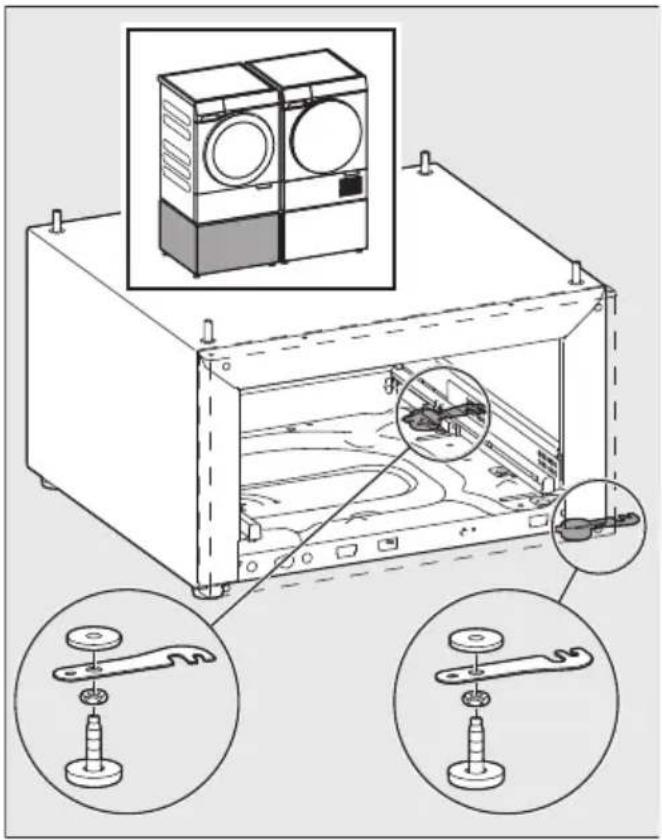

Uporaba spojnih kosov

Če sta dve podnožji postavljeni eno poleg drugega, ju je treba povezati. Povezavo izvedete s priloženima spojnima kosoma.

Montaža spojnih kosov je odvisna od pripire vrat pralnega stroja.

Nasvet: Spojna kosa pritrdite tudi v primeru, da še nimate drugega podnožja. Tako se boste izognili morebitni zahtevni naknadni namestitvi, spojna kosa pa bosta varno shranjena.

Tečaj vrat levo

Spojna kosa vgradite ob nogi podnožja.

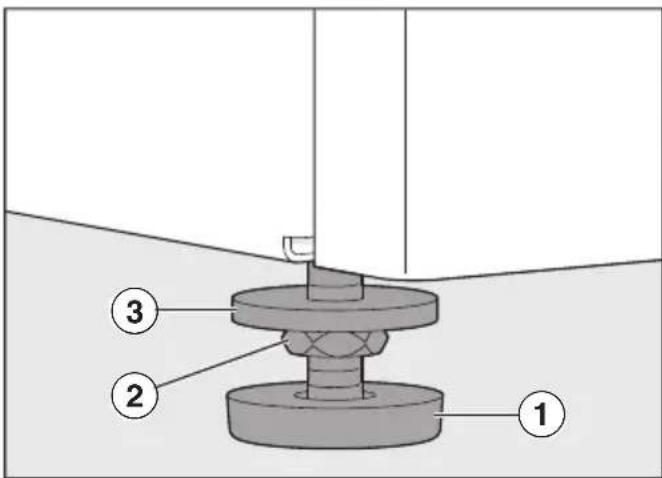

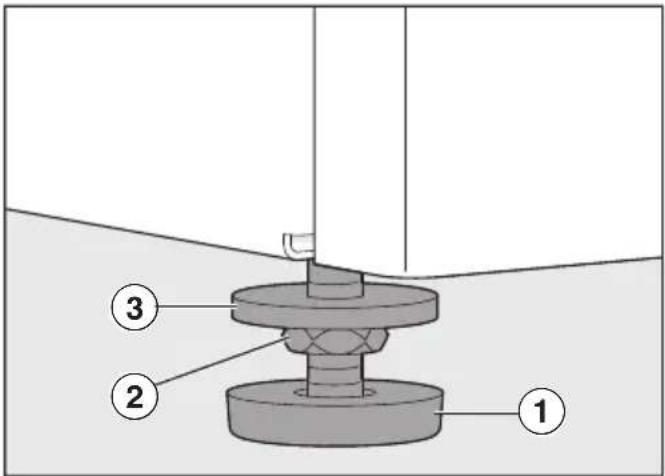

Demontaža nog podnožja

Če želite montirati spojna kosa, morate najprej odstraniti nogi podnožja.

■ Z viličastim ključem sprostite nasprotno matico ② med podložko ① in nogo ③ v smeri urnega kazalca.
■ Ta korak ponovite pri vseh štirih nogah.
■ Desni oziroma levi nogi povsem odvijte.

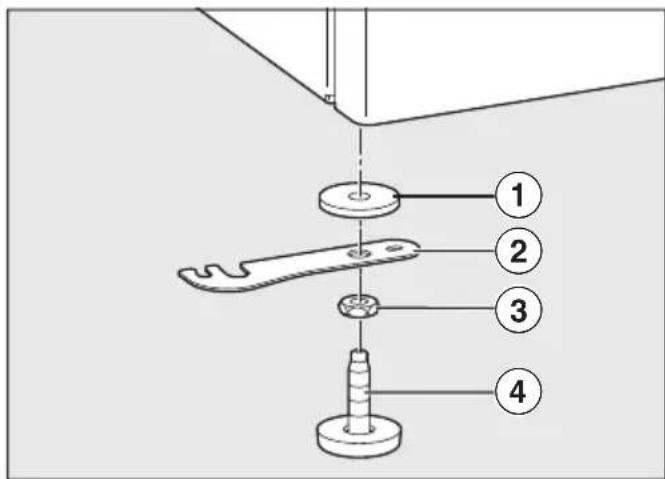

Vgradnja spojnih kosov

Upoštevajte naslednji vrstni red, gledano od podnožja:

1. Podložka
2. Spojni kos
3. Nasprotna matica
4. Noga

■ Ponovno privijte nogi podnožja, vendar še ne fiksirajte nasprotne matice.

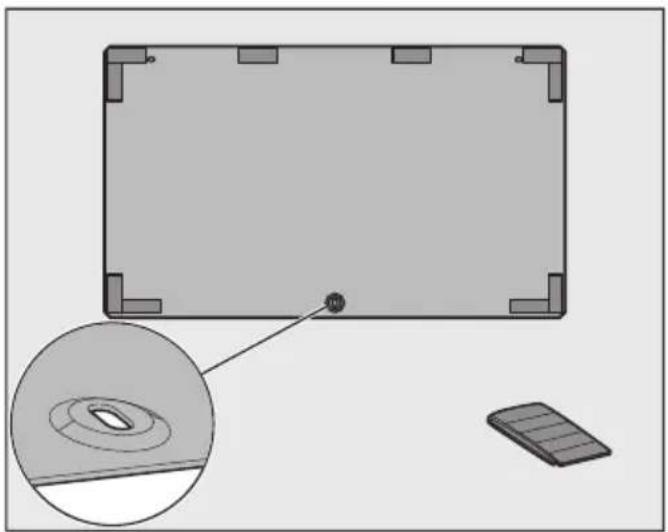

Priprava hrbtne stene podnožja

■ Na notranjo stran hrbtne stene prilepite priloženi lepilni trak, kot je prikazano na sliki.

Priprava pralnega stroja

Potrebni so naslednji ukrepi:

1. Vgradnja transportnega varovala (če je bilo že odstranjeno).
2. Izpust vode (če je bil pralni stroj že uporabljen).
3. Odstranitev predala za pralna sredstva.
4. Odstranitev kartuš s pralnim sredstvom (če sta na volji in vstavljeni).

Povezava pralnega stroja s podnožjem

⚠️ Škoda na pralnem stroju in tleh.

Če ne upoštevate napotkov za pripravo pralnega stroja, se lahko pralni stroj in tla poškodujejo.

Upoštevajte napotke za pripravo pralnega stroja.

Polaganje pralnega stroja na stran

Za ta korak sta potrebni dve osebi.

■ Razprostrite ravno, mehko podlogo (npr. odejo).
■ Pralni stroj počasi položite na eno stran.

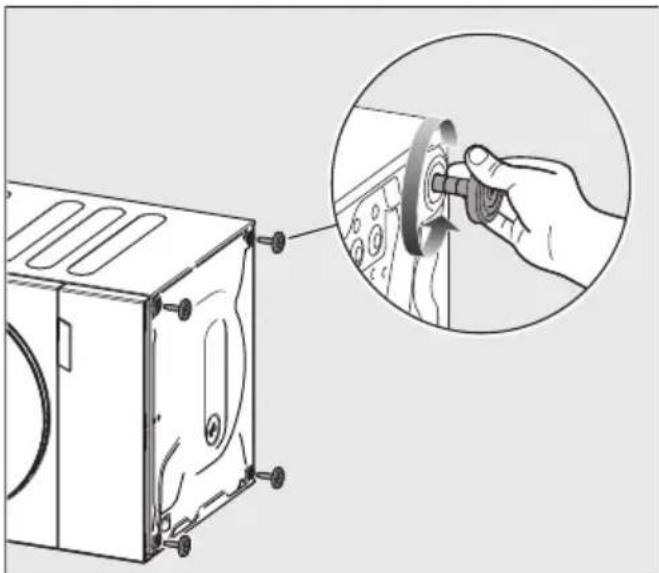

Odstranitev nog pralnega stroja

■ Z viličastim ključem sprostite nasprotno matico v smeri urnega kazalca.
■ Nogo v celoti odvijte in jo vzemite iz ohišja.
■ Postopek ponovite pri vseh štirih nogah.

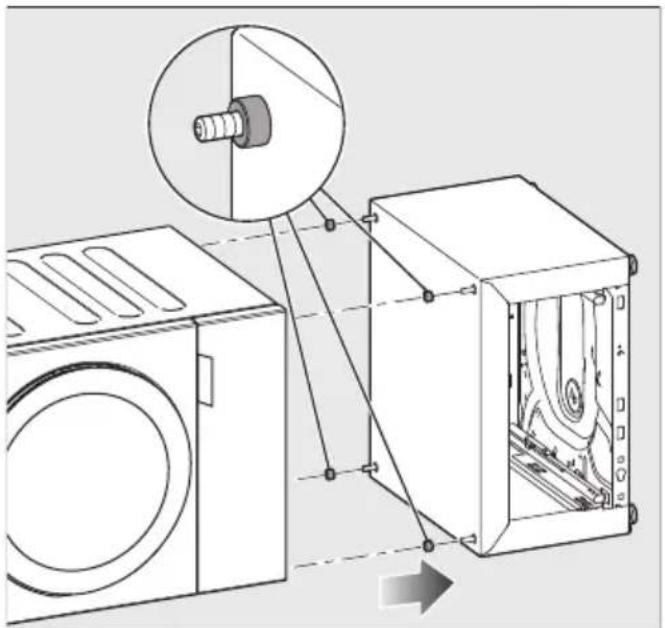

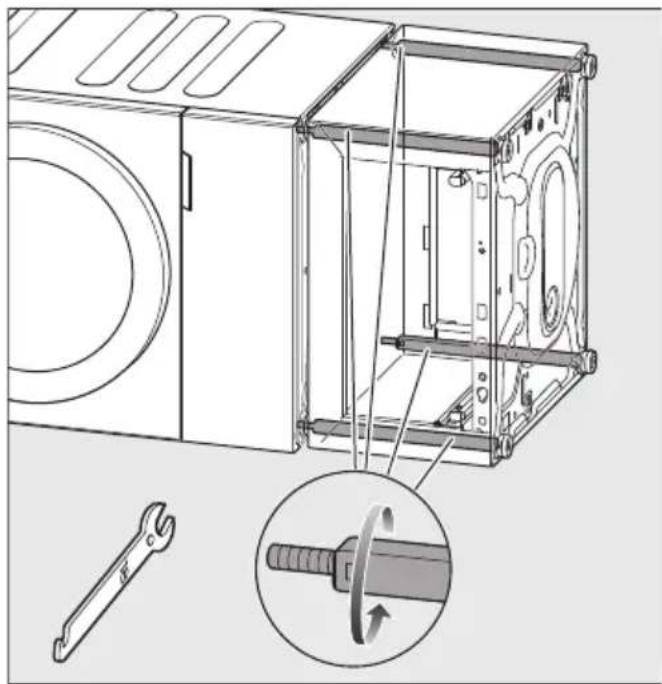

Privijanje podnožja na pralni stroj

■ Distančne puše nataknite na navojne sornike.
Podnožje in pralni stroj potisnite skupaj. Navojne sornike morate vstaviti v luknje odstranjenih nog pralnega stroja.

■ Nato z viličastim ključem izmenično in enakomerno privijte vse štiri navojne sornike v notranjost podnožja.

Podnožje je trdno privito na pralni stroj.

Poravnavanje kombinacije pralnega stroja in podnožja

Za ta korak sta potrebni dve osebi.

■ Kombinacijo previdno poravnajte.

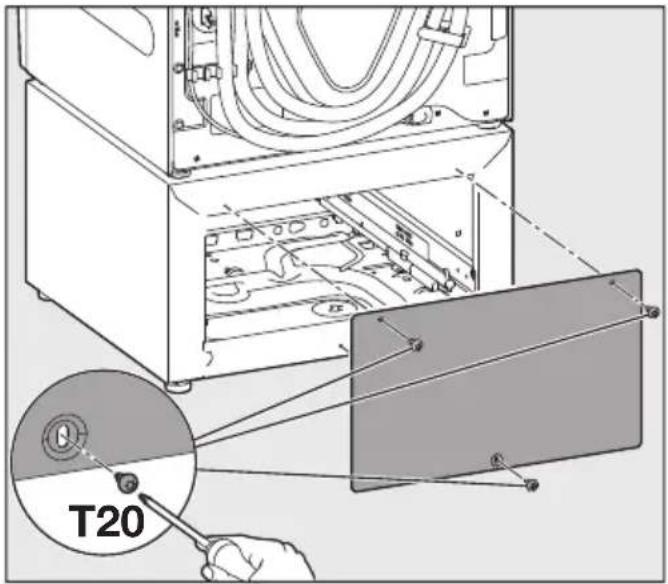

Pritrditev hrbtne stene na podnožje

■ Pripravljeno pločevino privijte s priloženimi vijaki z lečasto glavo na hrbtno stran podnožja.

Vstavljanje predala

■ Pritisnite na izvlečna vodila.

■ Predal položite na izvlečna vodila.

■ Predal potisnite v ohišje.

Predal se slišno zaskoči.

Nasvet: Preverite, ali se je predal pravilno zaskočil, tako da ga še enkrat odprete in zaprete.

Upoštevajte odstavek „Poravnavanje predala“.

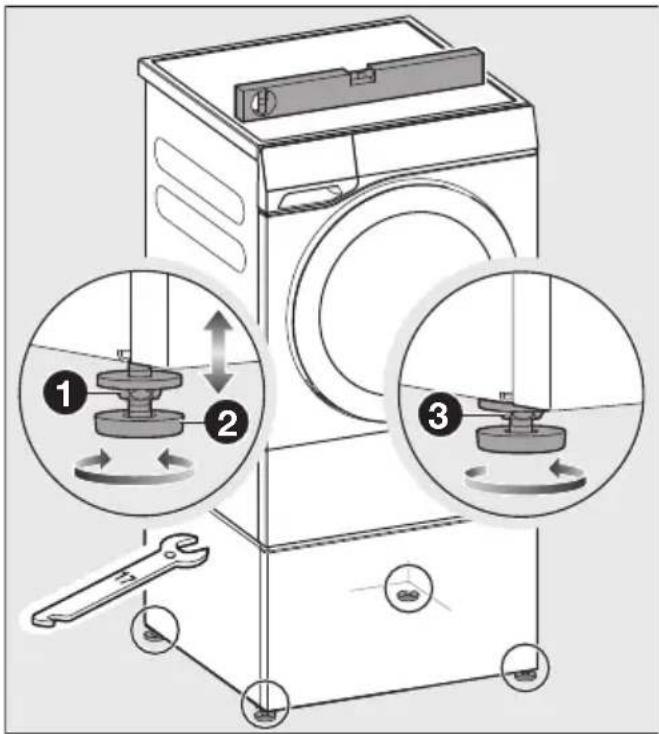

Poravnavanje in fiksiranje nog podnožja

Kombinacija pralnega stroja in podnožja mora biti pri samostojni postavitvi sidrana v tla z vpenjalnimi sponami.

Upoštevajte odstavek „Uporaba vpenjalnih spon“.

Podnožje mora stati navpično in enakomerno na vseh štirih nogah. Le tako boste zagotovili brezhibno delovanje stroja. Zaradi nestrokovne postavitve se poveča poraba vode in energije.

■ Z vodno tehtnico se prepričajte, da pralni stroj stoji v navpičnem položaju.
■ Da dosežete navpično postavitev, odvijte nogo ali noge iz podnožja.

3 Noge zadržite s cevnimi kleščami. Z viličastim ključem privijte nasprotne matice proti ohišju podnožja.

Nasvet: Če spojnih kosov ne potrebujete, ju obrnite navznoter.

Montaža sušilnega stroja

Podnožje je primerno samo za pralne in sušilne stroje Miele.

⚠️ Nevarnost prevrnitve. Podnožje, ki ni pritrjeno na tla, se lahko skupaj s sušilnim strojem premika po prostoru ali prevrne. Podnožje pritrdite s priloženimi vpenjalnimi sponami.

Priprava podnožja za montažo

Odstranjevanje predala

1 Pritisnite stranska zatiča.
2 Predal rahlo privzdignite in ga odstranite.
■ Izvlečna vodila potisnite nazaj v podnožje.

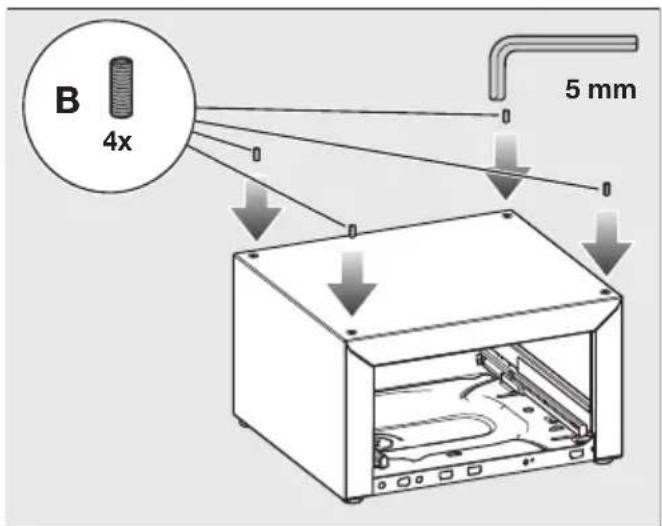

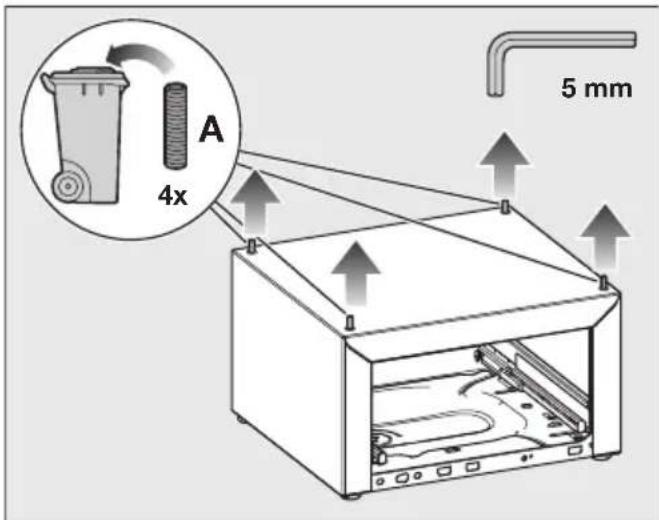

Navojne sornike, ki so pritrjeni na podnožje, morate zamenjati s priloženimi, krajšimi navojnimi sorniki.

Odstranjenih, daljših navojnih sornikov A ne boste potrebovali za montažo sušilnega stroja in jih lahko zavržete.

■ Krajše navojne sornike B privijte do konca v podnožje.

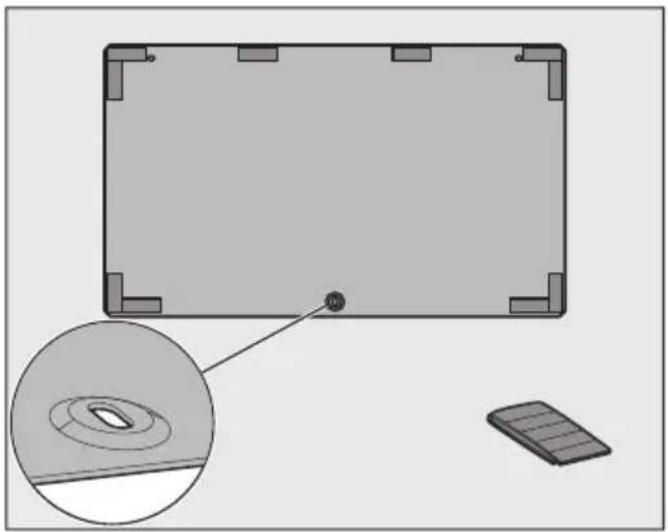

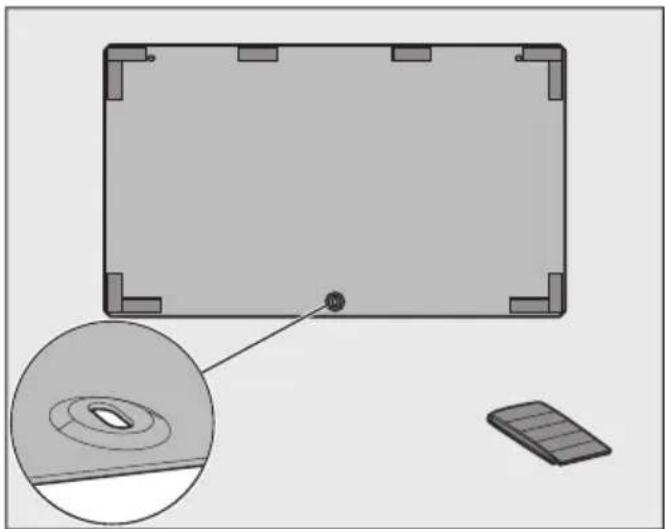

Priprava hrbtne stene podnožja

■ Na notranjo stran hrbtne stene prilepite priloženi lepilni trak, kot je prikazano na sliki.

Vstavljanje predala

■ Pritisnite na izvlečna vodila.

■ Vodila povsem izvlecite.
■ Predal položite na izvlečna vodila.
■ Predal potisnite v ohišje.

Predal se slišno zaskoči.

Nasvet: Preverite, ali se je predal pravilno zaskočil, tako da ga še enkrat odprete in zaprete.

Upoštevajte odstavek „Poravnavanje predala“.

Priprava sušilnega stroja

1. Praznjenje posode za kondenzat

■ Izpraznite posodo za kondenzat, kot je opisano v navodilih za uporabo sušilnega stroja.

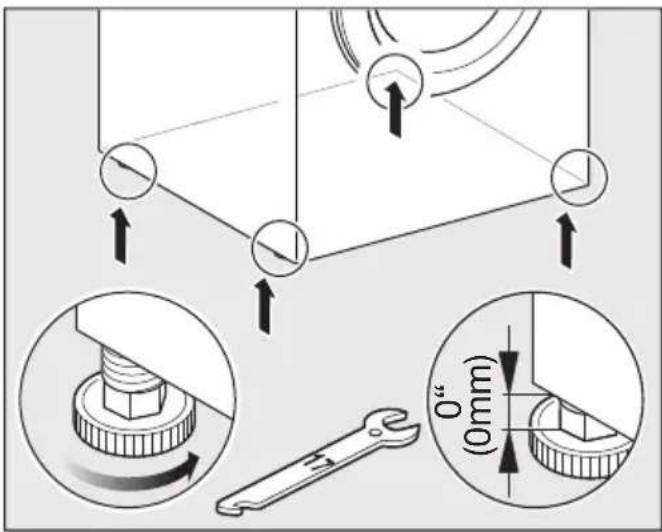

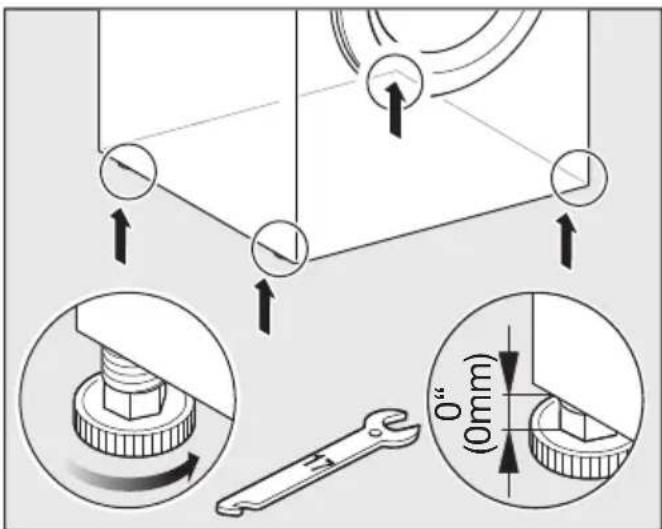

2. Privijanje nog sušilnega stroja

■ Vse štiri noge sušilnega stroja do konca privijte v ohišje.

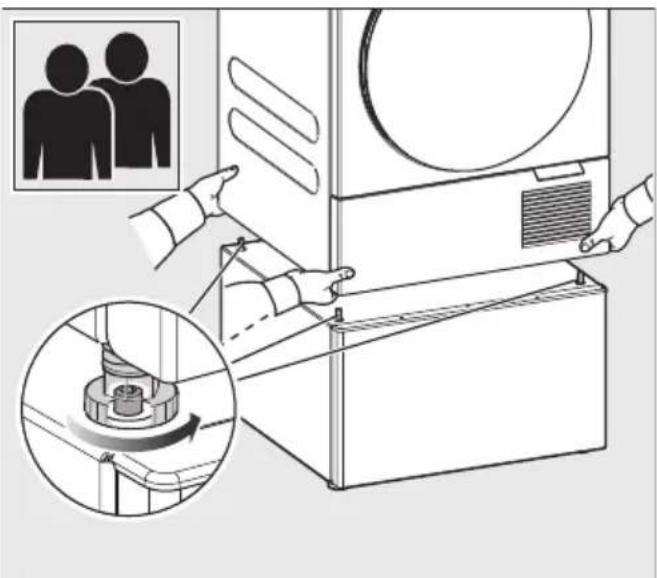

Dviganje sušilnega stroja na podnožje

Za ta korak sta potrebni dve osebi.

⚠️ Nevarnost poškodbe prstov. Če prsti zaidejo med ohišje sušilnega stroja in navojne sornike, se lahko stisnejo.

Sušilnega stroja ne dvignite tako, da ga držite za vogale.

■ Sušilni stroj dvignite na podnožje.
- Odprtine nog sušilnega stroja namestite na navojne sornike.

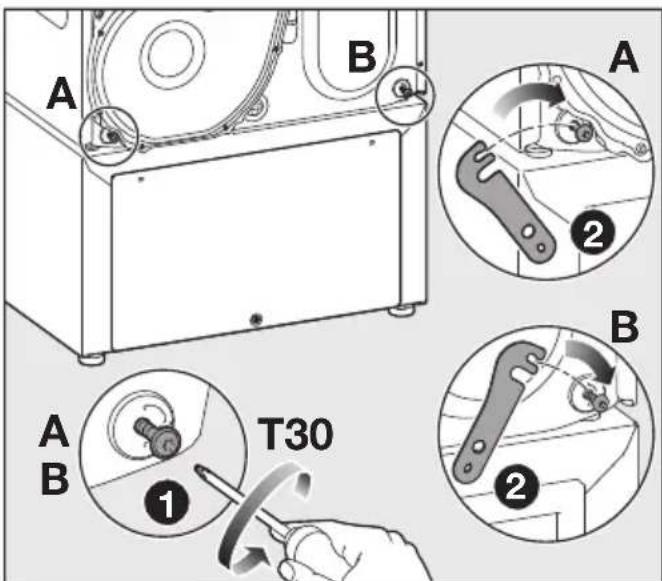

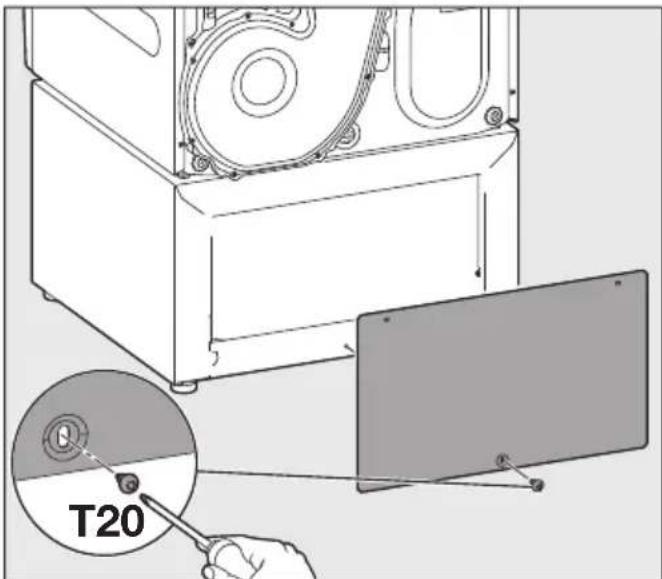

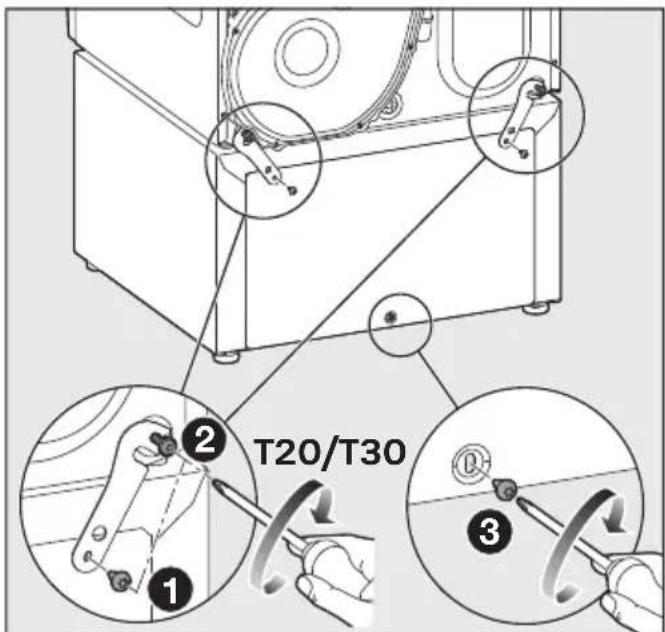

Povezava sušilnega stroja in hrbtne stene podnožja

■ Hrbtno steno podnožja privijte z roko z enim od priloženih vijakov z lečasto glavo na podnožje.

1 Sprostite oba spodnja vijaka A in B na hrbtni steni sušilnega stroja (ne odvijte ju do konca).

② Spojna kosa obesite na sproščena vijaka.

① Spojna kosa in hrbtno steno privijte na podnožje s priloženimi vijaki z lečasto glavo.

2 Ponovno privijte vijaka na sušilnem stroju.

3 Spodnja vijaka z lečasto glavo trdno privijte na hrbtno steno.

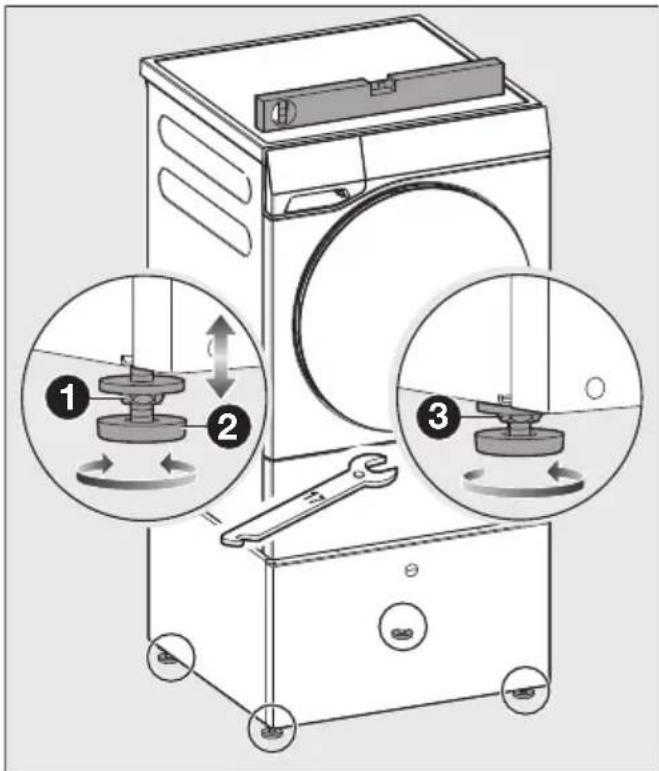

Poravnavanje in fiksiranje nog podnožja

Kombinacija sušilnega stroja in podnožja mora biti pri samostojni postavitvi sidrana v tla z vpenjalnimi sponami.

Upoštevajte odstavek „Uporaba vpenjalnih spon“.

Podnožje s sušilnim strojem mora stati navpično in enakomerno na vseh štirih nogah, da je zagotovljeno brezhibno delovanje stroja.

■ Z vodno tehtnico se prepričajte, da sušilni stroj stoji v navpičnem položaju.
■ Da dosežete navpično postavitev, odvijte nogo ali noge iz podnožja.

3 Noge zadržite s cevnimi kleščami. Z viličastim ključem privijte nasprotne matice proti ohišju podnožja.

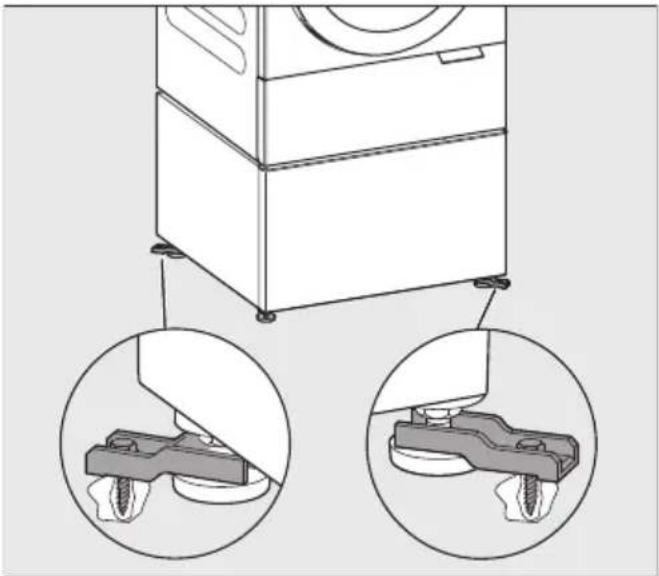

Uporaba vpenjalnih spon

Pritrjevanje podnožja na tla z vpenjalnimi sponami

⚠️ Nevarnost prevrnitve.

Podnožje, ki ni pritrjeno na tla, se lahko skupaj s pralnim ali sušilnim strojem premika po prostoru ali prevrne.

Podnožje pritrdite s priloženimi vpenjalnimi sponami.

Tako dosežete najboljšo zaščito pred premikanjem po prostoru in prevrnitvijo.

Nasvet: Pritrditev je najučinkovitejša, če sta vpenjalni sponi pritrjeni tako, da sta obrnjeni nekoliko navzven. Upoštevajte navodila za montažo vpenjalnih spon.

Če sprednja plošča predala ni natančno poravnana s sušilnim ali pralnim strojem, lahko njen položaj prilagodite.

Odstranitev pokrovčka

■ Pokrovčka ročno odstranite.

Vertikalno uravnavanje predala

Na obeh straneh predala je kolesce, s katerim lahko nastavite višino sprednje plošče.

Nasvet: Pazite, da se loputa podnožja še vedno v celoti odpre navzdol.

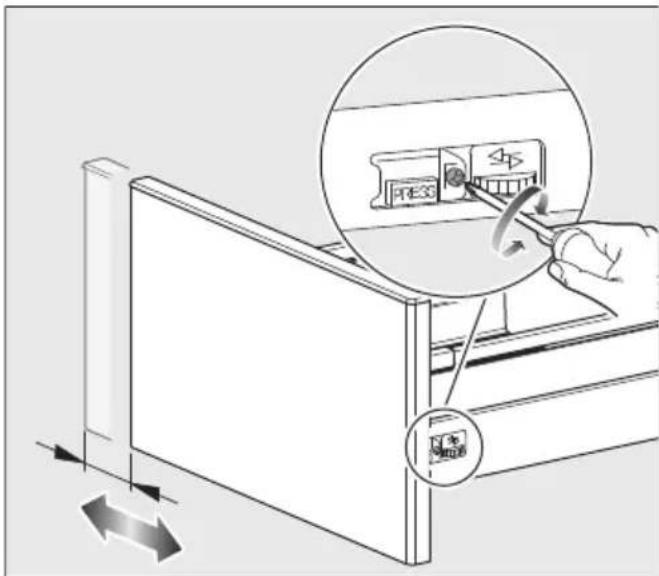

Horizontalno uravnavanje predala

Na desni strani predala je poleg kolesca vijak, s katerim lahko premaknete ploščo vodoravno v desno ali levo stran.

■ Za prilagoditev nagiba predala s pomočjo izvijača obrnite obe palici ograje predala.

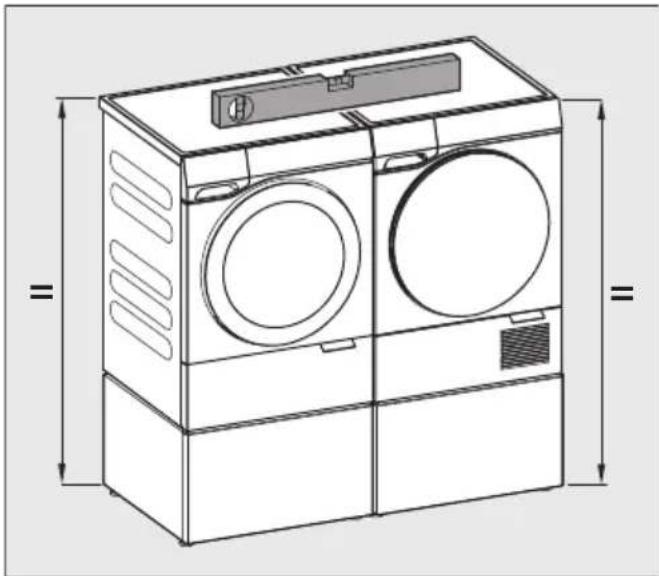

Postavitev strojev v paru

Pri postavitvi sušilnega in pralnega stroja enega poleg drugega morata biti podnožji povezani s spojnimi kosi na nogah podnožja pralnega stroja. Če sta spojna kosa na desni strani, sušilni stroj stoji desno, če sta spojna kosa na levi strani, sušilni stroj stoji levo.

Pri postavitvi upoštevajte:

• Podnožji morata biti enako visoki.
• Podnožji morata stati v isti liniji.

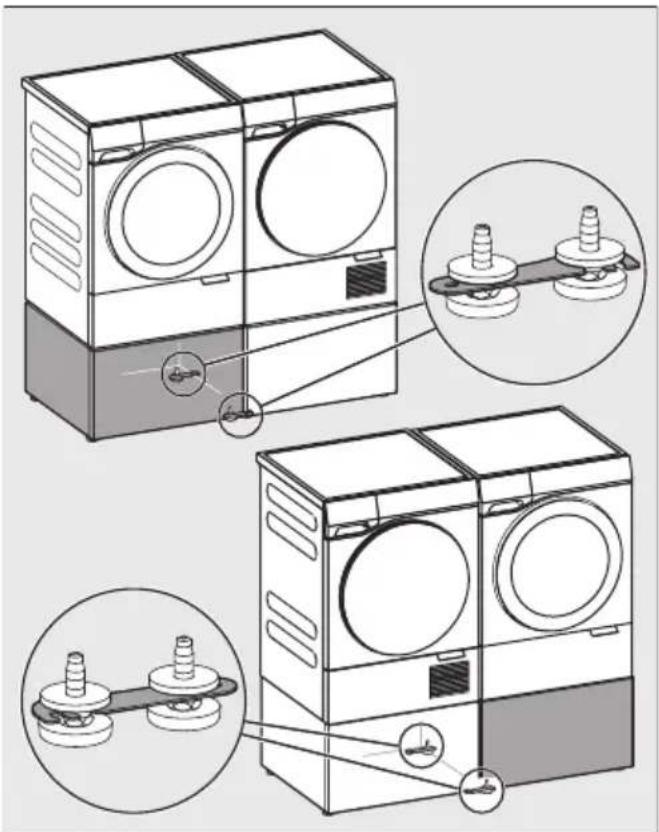

Povezava podnožij

■ Sprostite nasprotne matice na nogah podnožja pralnega in sušilnega stroja.
■ Obrnite spojna kosa na nogah podnožja pralnega stroja navzven.
■ Potisnite podnožji skupaj.

■ Spojna kosa namestite okrog nog podnožja sušilnega stroja.
■ Preverite, ali je višina obeh podnožij enaka in ali sta postavljeni v isti liniji.
■ Različni višini izravnajte s pomočjo nog.
■ Vse noge fiksirajte z nasprotnimi maticami.

Sastavni delovi postolja

Obratite pažnju na odeljak „Ravnanje fi-oke“.

Ravnanje i kontriranje nožica postolja

U slučaju samostalnog postavljanja, kombinacija mašine za pranje veša i postolja se mora fiksirati za pod steznim spojnicama.

Obratite pažnju na odeljak „Upotreba steznih spojnica“.

Obratite pažnju na odeljak „Ravnanje fi-oke“.

■ Kompletno zavrnite 4 nožice mašine za sušenje veša.

Podizanje mašine za sušenje veša na postolje

Za ovaj korak su potrebne 2 osobe.
