BTS800 - τριβείο SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Χαρακτηριστικά	Λεπτομέρειες
Τύπος προϊόντος	Ταινιολειαντήρας
Ισχύς	800 W
Ταχύτητα χωρίς φορτίο	Μεταβλητή, έως 400 μ/λεπτό
Διαστάσεις λειαντικής ταινίας	100 x 610 mm
Βάρος	10 kg
Χρήση	Ιδανικό για λείανση επιφανειών από ξύλο, μέταλλο και πλαστικό
Συντήρηση	Τακτικός καθαρισμός του φίλτρου σκόνης και αντικατάσταση της λειαντικής ταινίας
Ασφάλεια	Εξοπλισμένο με διακόπτη ασφαλείας και σύστημα προστασίας από υπερφόρτωση
Συμπεριλαμβανόμενα αξεσουάρ	Λειαντική ταινία, σακούλα σκόνης
Εγγύηση	2 χρόνια

Συχνές ερωτήσεις - BTS800 SCHEPPACH

Πώς συναρμολογώ τον ταινιολειαντήρα SCHEPPACH BTS800;

Για να συναρμολογήσετε τον ταινιολειαντήρα SCHEPPACH BTS800, ακολουθήστε τις οδηγίες στο εγχειρίδιο χρήσης. Βεβαιωθείτε ότι όλες οι εξαρτήσεις είναι σωστά στερεωμένες και ότι όλες οι βίδες είναι καλά σφιγμένες.

Γιατί ο ταινιολειαντήρας μου δεν ξεκινάει;

Ελέγξτε αν ο ταινιολειαντήρας είναι σωστά συνδεδεμένος σε πρίζα. Βεβαιωθείτε επίσης ότι ο διακόπτης είναι στη θέση "ON" και ότι το καλώδιο τροφοδοσίας δεν είναι κατεστραμμένο.

Πώς αλλάζω το γυαλόχαρτο;

Για να αλλάξετε το γυαλόχαρτο, ξεβιδώστε τα κλιπ της πλάκας λείανσης, αφαιρέστε το παλιό χαρτί και τοποθετήστε το νέο ευθυγραμμίζοντάς το σωστά. Βιδώστε ξανά τα κλιπ για να ασφαλίσετε το χαρτί.

Πώς καθαρίζω τον ταινιολειαντήρα SCHEPPACH BTS800;

Αποσυνδέστε τον ταινιολειαντήρα πριν τον καθαρίσετε. Χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε την εξωτερική επιφάνεια και μια ηλεκτρική σκούπα για να αφαιρέσετε τη σκόνη από την πλάκα λείανσης και το σύστημα αναρρόφησης.

Τι τύπο γυαλόχαρτου να χρησιμοποιήσω με τον SCHEPPACH BTS800;

Μπορείτε να χρησιμοποιήσετε γυαλόχαρτο με κόκκους από 80 έως 240, ανάλογα με το υλικό που τρίβετε. Βεβαιωθείτε ότι το χαρτί είναι συμβατό με το σύστημα στερέωσης του ταινιολειαντήρα.

Ο ταινιολειαντήρας δονείται υπερβολικά κατά τη χρήση;

Η υπερβολική δόνηση μπορεί να οφείλεται σε κακώς στερεωμένο ή φθαρμένο γυαλόχαρτο. Ελέγξτε επίσης αν ο ταινιολειαντήρας είναι τοποθετημένος σε επίπεδη και σταθερή επιφάνεια.

Πώς ρυθμίζω την ταχύτητα του ταινιολειαντήρα;

Ο SCHEPPACH BTS800 διαθέτει ρυθμιστή ταχύτητας. Γυρίστε το κουμπί ρύθμισης στον πίνακα ελέγχου για να προσαρμόσετε την ταχύτητα σύμφωνα με τις ανάγκες σας.

Πού μπορώ να βρω ανταλλακτικά για τον ταινιολειαντήρα μου;

Μπορείτε να βρείτε ανταλλακτικά για τον SCHEPPACH BTS800 στην επίσημη ιστοσελίδα της SCHEPPACH ή σε εξουσιοδοτημένους αντιπροσώπους. Βεβαιωθείτε ότι έχετε το ακριβές μοντέλο για να παραγγείλετε τα σωστά ανταλλακτικά.

Πώς αποθηκεύω σωστά τον ταινιολειαντήρα μου;

Για να αποθηκεύσετε τον ταινιολειαντήρα σας, καθαρίστε τον προσεκτικά και φυλάξτε τον σε ξηρό μέρος σε θερμοκρασία δωματίου. Αποφύγετε την έκθεση σε υγρασία ή ακραίες θερμοκρασίες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BTS800 SCHEPPACH

Λειαντήρας ταινίας και δίσκουΜετάφραση του πρωτοτύπου των οδηγιών χρήσης

Εξήγηση των συμβόλων πάνω στη συσκευή Προειδοποίηση! Θανάσιμος κίνδυνος, κίνδυνος τραυματισμού ή πιθανή ζημιά στο εργαλείο, σε περίπτωση μη τήρησης! Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις

Φοράτε προστατευτικά γυαλιά. Φοράτε προστασία ακοής. Σε περίπτωση δημιουργίας σκόνης φοράτε προστασία αναπνοής! Προσοχή! Κίνδυνος τραυματισμού! Μην πιάνετε τον κινούμενο τροχό λείανσης! Προσοχή! Πριν από οποιαδήποτε εργασία συναρμολόγησης, καθαρισμού, μετατροπής, συντήρησης, αποθήκευσης και μεταφοράς πρέπει να απενεργοποιείτε τη συσκευή και να την αποσυνδέετε από την τροφοδοσία ρεύματος. Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες. Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.www.scheppach.com

5. Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία ..................................... 249

8. Τοποθέτηση και χειρισμός ................................................................................ 253

11. Καθαρισμός και συντήρηση .............................................................................. 255

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία. Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατά- ξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδη- γιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής

1. Βίδα ακινητοποίησης για το τραπέζι λείανσης

3. Στόμιο αναρρόφησης

8. Βίδα ραβδωτής κεφαλής για τη ρύθμιση της ται-

10. Εντατήρας ταινίας λείανσης

12. Διακόπτης ενεργοποίησης- απενεργοποίησης

13. Εγκάρσιος αναστολέας

14. Τραπέζι λείανσης

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζη- μιές κατά τη μεταφορά.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήμα- τα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

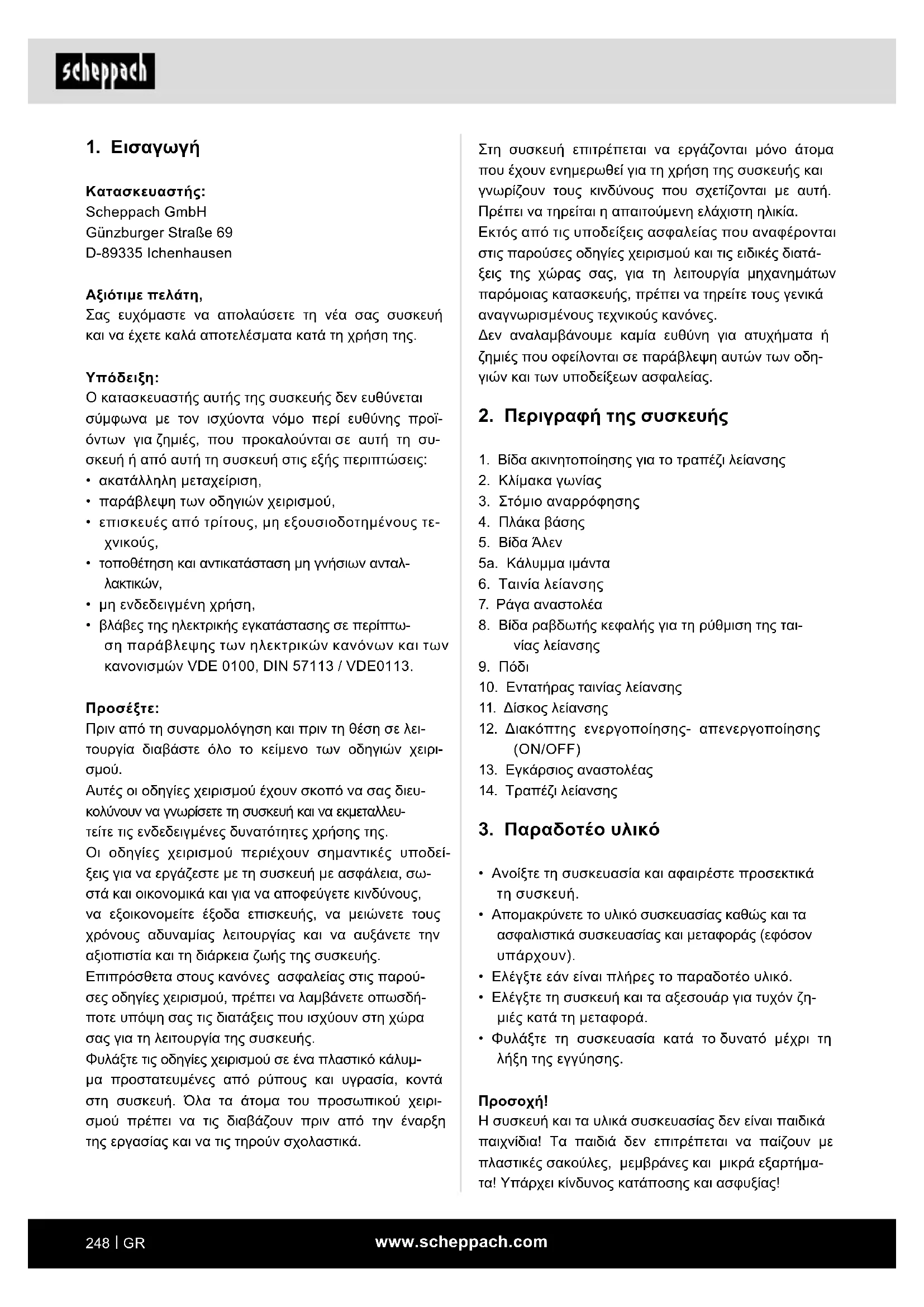

Κατασκευαστής: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Αξιότιμε πελάτη, Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ- όντων για ζημιές, που προκαλούνται σε αυτή τη συ- σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,

• παράβλεψη των οδηγιών χειρισμού,

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ-

• μη ενδεδειγμένη χρήση,

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι-

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ- κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ- τείτε τις ενδεδειγμένες δυνατότητες χρήσης της. Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδεί- ξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σω- στά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής. Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής. Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.www.scheppach.com

Παραλείψεις κατά την τήρηση των υποδείξεων ασφα- λείας και των οδηγιών μπορούν να προκαλέσουν ηλε- κτροπληξία, φωτιά και/ή βαρείς τραυματισμούς! Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδη- γίες για μελλοντική χρήση. Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις ασφαλείας αφορά ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα δικτύου (με καλώδιο ρεύματος δικτύου) και ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύ- ματος δικτύου).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτι- σμένες περιοχές εργασίας μπορεί να προκληθούν

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκο- νται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλε- κτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2) Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέ- πεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλε- κτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία. c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλε- κτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπλη-

• Μηχανή λείανσης ταινίας και δίσκου

• Εγκάρσιος αναστολέας

• Μετάφραση των οδηγιών χειρισμού από το πρω-

4. Ενδεδειγμένη χρήση

Ο λειαντήρας ταινίας και δίσκου χρησιμεύει για λείαν- ση ξύλων κάθε είδους, αντίστοιχων με το μέγεθος του μηχανήματος. Το μηχάνημα συμμορφώνεται με την ισχύουσα Οδη- γία περί μηχανημάτων της ΕΚ.

• Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, ερ- γασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χα- ρακτηριστικά.

• Πρέπει να τηρούνται οι σχετικές διατάξεις πρόλη- ψης ατυχημάτων καθώς και οι λοιποί, γενικά ανα- γνωρισμένοι τεχνικοί κανόνες ασφαλείας.

• Η χρήση, η συντήρηση και η επισκευή του μηχανή- ματος επιτρέπεται μόνο σε εξειδικευμένα άτομα, τα οποία διαθέτουν την ανάλογη εξοικείωση και έχουν ενημερωθεί σχετικά με τους κινδύνους. Οι εξ ιδί- ων τροποποιήσεις στο μηχάνημα αποκλείουν την ευθύνη του κατασκευαστή για όσες ζημιές προκύ- ψουν από αυτές.

• Η λειτουργία του μηχανήματος επιτρέπεται μόνο με γνήσια αξεσουάρ και γνήσια εργαλεία του κα- τασκευαστή.

• Κάθε άλλη χρήση θεωρείται ως μη προβλεπόμενη. Για ζημιές που προκύπτουν από τέτοια χρήση δεν ευθύνεται ο κατασκευαστής. Τον σχετικό κίνδυνο αναλαμβάνει αποκλειστικά ο χρήστης. Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βι- οτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπο- ρικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Γενικές υποδείξεις ασφαλείας για

ηλεκτρικά εργαλεία Προειδοποίηση! Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες!www.scheppach.com

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκε- ται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρ- διά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμε-

g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησι- μοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κιν- δύνους από τη σκόνη. h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοι- κειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χει- ρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4) Χρήση και μεταχείριση του ηλεκτρικού εργα-

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλε- κτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίν- δυνο και πρέπει να επισκευαστεί. c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέ- στε την αφαιρούμενη επαναφορτιζόμενη μπα- ταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφή- σετε στην άκρη το ηλεκτρικό εργαλείο. d) Μην κακομεταχειρίζεστε το καλώδιο σύνδε- σης για να μεταφέρετε ή να αναρτήσετε το ηλε- κτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερ- δεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώ- δια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτρο-

f) Αν είναι αναπόφευκτη η λειτουργία του ηλε- κτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτρο-

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απρο- σεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομι- κού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφα- λείας, προστατευτικού κράνους ή μέσων προστα- σίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυ-

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μετα- φορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.www.scheppach.com

Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφό- ρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου. Πρόσθετοι κανόνες ασφαλείας για τη μηχανή λεί- ανσης ταινίας και δίσκου Προειδοποίηση: Μη χρησιμοποιήσετε το μηχάνημα πριν συναρμολογηθεί και εγκατασταθεί πλήρως και σύμφωνα με τις οδηγίες.

• Σε περίπτωση που δεν είστε εξοικειωμένοι με τον χειρισμό της μηχανής λείανσης, ζητήστε οδηγίες από τον προϊστάμενό σας, τον εκπαιδευτή σας ή από άλλο εξειδικευμένο άτομο.

• Προσοχή: Αυτό το μηχάνημα έχει αναπτυχθεί μόνο για τη λείανση ξύλου ή άλλου υλικού παρόμοιου με ξύλο. Η λείανση άλλων υλικών μπορεί να προκα- λέσει φωτιά, τραυματισμούς ή ζημιές στο προϊόν.

• Χρησιμοποιείτε πάντα προστατευτικά γυαλιά.

• Χρησιμοποιείτε αυτό το μηχάνημα μόνο για εργα- σίες σε εσωτερικό χώρο.

• Σημαντικό: Εγκαταστήστε και χρησιμοποιείτε το μη- χάνημα μόνο πάνω σε μια οριζόντια επιφάνεια. Η εγκατάσταση σε μια μη οριζόντια επιφάνεια μπορεί να προκαλέσει ζημιά του κινητήρα.

• Σε περίπτωση που το μηχάνημα κατά τη λειτουργία, ιδιαιτέρως κατά τη λείανση αντικειμένων εργασίας με- γάλου μήκους ή βάρους, έχει την τάση ενδεχομένως να ανατραπεί ή να μετατοπίζεται, τότε το μηχάνημα πρέπει να συνδεθεί καλά με μια φέρουσα επιφάνεια.

• Βεβαιωθείτε ότι η ταινία λείανσης κινείται στη σω- στή κατεύθυνση. Για τον σκοπό αυτό λάβετε υπόψη σας τα βέλη στην πίσω πλευρά της ταινίας.

• Βεβαιωθείτε ότι η ταινία λείανσης καθοδηγείται σω- στά, ώστε να μην μπορεί να κυλίσει εκτός των κινη- τήριων τροχαλιών.

• Βεβαιωθείτε ότι η ταινία λείανσης δεν είναι μπερ- δεμένη ή λασκαρισμένη.

• Κρατάτε σταθερά το αντικείμενο εργασίας όταν το

• Χρησιμοποιείτε πάντα τον αναστολέα όταν χρησιμο- ποιείτε τη μηχανή λείανσης ταινίας σε οριζόντια θέση.

• Κρατάτε πάντα το αντικείμενο εργασίας σταθερά σε επαφή με το τραπέζι όταν χρησιμοποιείτε τη μηχα- νή λείανσης δίσκου.

• Κρατάτε πάντα το αντικείμενο εργασίας σε επαφή με την πλευρά του τροχού λείανσης που κινείται προς τα κάτω, ώστε το αντικείμενο εργασίας να βρίσκεται σε καλή επαφή με το τραπέζι. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλη- τη εκκίνηση του ηλεκτρικού εργαλείου. d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνε- τε να χρησιμοποιεί το ηλεκτρικό εργαλείο κα- νένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησι- μοποιούνται από άπειρα άτομα. e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λει- τουργούν απρόσκοπτα και δεν κολλάνε τα κι- νούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρι- κού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρ- τημάτων που έχουν υποστεί ζημιά. Πολλά ατυ- χήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία. f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλεία κο- πής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπό- ψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών ερ- γαλείων για εφαρμογές άλλες από τις προβλεπόμε- νες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. h) Κρατάτε τις λαβές και τις επιφάνειες κρατή- ματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

a) Αναθέτετε την επισκευή του ηλεκτρικού ερ- γαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρεί- ται η ασφάλεια του ηλεκτρικού εργαλείου. Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο παρά- γει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περι- στάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ια- τρικά εμφυτεύματα.www.scheppach.com

• Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από τον περιστρεφόμενο τροχό λείανσης σε περί- πτωση ακατάλληλης καθοδήγησης ή τοποθέτησης του προς λείανση εργαλείου.

• Κίνδυνος τραυματισμού από εκτοξευόμενα εργα- λεία σε περίπτωση ακατάλληλης συγκράτησης ή καθοδήγησης.

• Κίνδυνος από το ηλεκτρικό ρεύμα, σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύν-

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν- δέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο- ποιηθούν όταν τηρούνται οι Υποδείξεις ασφαλείας και η Ενδεδειγμένη χρήση, καθώς και οι εντολές χειρισμού στην ολότητά τους.

7. Τεχνικά χαρακτηριστικά

Διαστάσεις Μ x Π x Υ 460 x 360 x 280 mm ø Δίσκος 150 mm Αριθμός στροφών του δίσκου 2980 min

Διαστάσεις ταινίας λείανσης 915 x 100 mm Ταχύτητα ταινίας λείανσης 7,5m/s Λοξή θέση 0° – 90° Διαστάσεις τραπεζιού 225 x 160 mm Λοξή θέση τραπεζιού 0°-45° Βάρος 16,5 kg Κινητήρας 230-240 V~ / 50 Hz Ισχύς κατανάλωσης 370 W Με την επιφύλαξη τεχνικών τροποποιήσεων Οι τιμές θορύβου και κραδασμών μετρήθηκαν βάσει του προτύπου EN 62841-1. Στάθμη ηχητικής πίεσης L

3 dB Στάθμη ηχητικής ισχύος L

• Όταν χρησιμοποιείτε την πλευρά του τροχού λείαν- σης που κινείται προς τα πάνω, θα μπορούσε το αντικείμενο εργασίας να εκτιναχτεί σε απόσταση και έτσι να θέση σε κίνδυνο άλλα άτομα.

• Διατηρείτε πάντα μια ελάχιστη απόσταση περίπου 1,6 mm ή μικρότερη ανάμεσα στο τραπέζι ή στον ανα- στολέα και την ταινία λείανσης ή τον τροχό λείανσης.

• Μη φοράτε γάντια και μην κρατάτε το αντικείμε- νο εργασίας με πανί, όταν λειαίνετε το αντικείμενο

• Λειαίνετε με το μέγεθος κόκκων του ξύλου.

• Ποτέ μη λειαίνετε αντικείμενα εργασίας τα οποία είναι πολύ μικρά για ασφαλή χειρισμό.

• Να αποφεύγετε αδέξιες κινήσεις των χεριών στις οποίες λόγω ξαφνικής ολίσθησης θα μπορούσατε να έρθετε σε επαφή με την ταινία λείανσης ή τον τροχό λείανσης.

• Όταν επεξεργάζεστε μεγάλα αντικείμενα εργασίας, θα πρέπει να χρησιμοποιείτε πρόσθετο υποστήριγ- μα στο ύψος του τραπεζιού.

• Ποτέ μη λειαίνετε ένα αντικείμενο εργασίας που δεν στηρίζεται. Υποστηρίζετε το αντικείμενο εργασίας με το τραπέζι ή τον αναστολέα, με την εξαίρεση κυρτωμένων αντικειμένων εργασίας στην εξωτερι- κή πλευρά του τροχού λείανσης.

• Απομακρύνετε πάντα κομμάτια άχρηστου υλικού και άλλα κομμάτια από το τραπέζι, τον αναστολέα ή την ταινία λείανσης, πριν ενεργοποιήσετε το μη-

• Μη σχεδιάζετε ή εγκαθιστάτε τίποτα πάνω στο τρα- πέζι όταν είναι σε λειτουργία η μηχανή λείανσης.

• Απενεργοποιείτε το μηχάνημα και αποσυνδέετε το φις από την πρίζα όταν εγκαθιστάτε ή αφαιρείτε

• Ποτέ μην απομακρύνεστε από την περιοχή εργα- σίας του εργαλείου όταν το εργαλείο είναι ενεργο- ποιημένο ή το εργαλείο δεν έχει ακόμα ακινητο- ποιηθεί πλήρως.

• Τοποθετείτε πάντα το αντικείμενο εργασίας πάνω στο τραπέζι λείανσης ή σε επαφή με τον αναστο- λέα λείανσης. Κατά τη λείανση στον δίσκο λείανσης τοποθετείτε τα κυρτωμένα εργαλεία με ασφάλεια πάνω στο τραπέζι.

6. Υπολειπόμενοι κίνδυνοι

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους ανα- γνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσια- στούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.www.scheppach.com

• Τοποθετήστε τη ράγα αναστολέα (7) και στερεώστε τη με βίδες Άλεν (17) (Εικ. 5). Προσοχή! Η ταινία λείανσης (6) πρέπει να μπορεί να κινείται ελεύθερα.

8.2 Αλλαγή της ταινίας λείανσης (6) (Εικ. 6 - 9)

• Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

• Απομακρύνετε τις βίδες (18).

• Αφαιρέστε το προστατευτικό ταινίας λείανσης (19).

• Κινήστε τον εντατήρα ταινίας λείανσης (10) προς τα δεξιά, για να λασκάρετε την ταινία λείανσης (6).

• Αφαιρέστε την ταινία λείανσης (6) προς τα πίσω.

• Εγκαταστήστε πάλι τη νέα ταινία λείανσης με αντί- στροφη σειρά ενεργειών. Προσοχή! Λάβετε υπόψη σας την κατεύθυνση κίνησης: υποδεικνύεται πάνω στο περίβλημα και πάνω στην εσωτερική πλευρά της ταινίας λείανσης!

8.3 Ρύθμιση της ταινίας λείανσης (6)

• Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

• Ωθήστε την ταινία λείανσης (6) με το χέρι αργά στην κατεύθυνση κίνησης.

• Η ταινία λείανσης (6) πρέπει να κινείται κεντραρι- σμένη πάνω στην επιφάνεια λείανσης, και αν αυτό δεν ισχύει, μπορείτε να τη ρυθμίσετε συμπληρωμα- τικά με τη βοήθεια της βίδας ραβδωτής κεφαλής (8).

8.4 Ρύθμιση της θέσης λείανσης της ταινίας λεί-

ανσης (6) (Εικ. 10-12)

• Λασκάρετε τη βίδα Άλεν (5).

• Κινήστε την ταινία λείανσης (6) προς τα πάνω στην επιθυμητή θέση.

• Σφίξτε πάλι τη βίδα Άλεν (5) για να σταθεροποιή- σετε αυτή τη θέση.

• Σαν υπόθεμα αντικειμένου εργασίας μπορεί σε αυ- τή τη θέση να χρησιμοποιηθεί το τραπέζι λείανσης, και για τον σκοπό αυτό πρέπει πρώτα να λασκά- ρετε τις δύο βίδες Άλεν (17) και κατόπιν πρέπει να απομακρύνετε τη ράγα αναστολέα (7). Το τραπέζι λείανσης μπορεί τώρα να εισαχθεί στην οπή του σωλήνα συγκράτησης (20) και να ακινητοποιηθεί με τη βίδα ακινητοποίησης (1).

8.5 Αντικατάσταση γυαλόχαρτου πάνω στον δί-

σκο λείανσης (11) Αφαιρέστε το κάτω προστατευτικό δίσκου (15) απο- μακρύνοντας τις 2 βίδες (16). Τραβήξτε το γυαλόχαρτο από τον δίσκο λείανσης (11) και εγκαταστήστε το νέο (σύστημα χριτς-χρατς). Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής. Συνολικές τιμές κραδασμών (διανυ- σματικό άθροισμα τριών κατευθύνσεων) υπολογισμέ- νη κατά EN 62841-1.

8. Τοποθέτηση και χειρισμός

Πριν τη θέση σε λειτουργία Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δι- κτύου τροφοδοσίας. m ΠΡΟΣΟΧΗ! Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν! Προειδοποίηση! Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη συ-

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.

• Η ταινία λείανσης και ο δίσκος λείανσης πρέπει να μπορούν να κινούνται ελεύθερα.

• Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιη- θεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.

• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απε- νεργοποίησης, βεβαιωθείτε ότι το γυαλόχαρτο έχει εγκατασταθεί σωστά και τα κινητά μέρη μπορούν να κινούνται εύκολα.

8.1 Συναρμολόγηση (Εικ. 1 - 5)

• Εγκαταστήστε το κάτω προστατευτικό δίσκου (15) με τις βίδες (16). (Εικ. 2)

• Εγκαταστήστε το τραπέζι λείανσης (14) και ασφαλί- στε το με τη βίδα τύπου πεταλούδας (1). (Εικ. 3+4). Το τραπέζι λείανσης (14) μπορεί να ρυθμιστεί με τη βοήθεια της κλίμακας γωνίας φαλτσοκοπής (2) και της βίδας ακινητοποίησης (1) αδιαβάθμητα από 0° έως 45°. Ο ρυθμιζόμενος εγκάρσιος αναστολέας (13) εξασφαλίζει την ασφαλή καθοδήγηση του αντι- κειμένου εργασίας. Προσοχή! Ο δίσκος λείανσης (11) πρέπει να μπορεί να κινείται ελεύθερα, ωστό- σο η απόσταση ανάμεσα στο τραπέζι λείανσης (14) και τον δίσκο λείανσης (11) δεν επιτρέπεται να είναι μεγαλύτερη από 1,6 mm.www.scheppach.com

• Κρατάτε πάντα καλά το αντικείμενο εργασίας κατά τη διάρκεια της λείανσης.

• Μην ασκείτε μεγάλη πίεση.

• Κατά τη λείανση πρέπει να κινείτε το αντικείμενο εργασίας πέρα-δώθε πάνω στην ταινία λείανσης ή πάνω στο δίσκο λείανσης, για να αποτρέψετε την ανομοιόμορφη φθορά του γυαλόχαρτου!

• Σημαντικό! Τα κομμάτια ξύλου πρέπει πάντα να λει- αίνονται στην κατεύθυνση των νερών του ξύλου, για να αποτραπεί η απόσπαση σκληθρών. Προσοχή! Εάν κατά την εργασία κάποια στιγμή μπλοκάρει ο δίσκος ή η ταινία λείανσης, απομακρύνετε το αντι- κείμενο εργασίας και περιμένετε, μέχρι να φτάσει ξανά η συσκευή στον μέγιστο αριθμό στροφών της.

Εάν θέλετε να μεταφέρετε τη συσκευή σε ένα άλλο σημείο, αποσυνδέστε τη συσκευή από το δίκτυο τρο- φοδοσίας και τοποθετήστε την σε μια άλλη προβλε- πόμενη για τον σκοπό αυτό περιοχή.

10. Υποδείξεις εργασίας

Λείανση λοξοτμήσεων και ακμών (Εικ. 14) Το τραπέζι εργασίας μπορεί να ρυθμιστεί αδιαβάθμη- τα από 0° έως 45°.

• Για τον σκοπό αυτόν ξεβιδώστε τη βίδα ακινητοποί- ησης (1).

• Φέρτε το τραπέζι εργασίας στην επιθυμητή θέση. Προσοχή: Το τραπέζι εργασίας ακόμα και όταν έχει κλίση δεν πρέπει να απέχει περισσότερο από 1,6 mm από το στρογγυλό γυαλόχαρτο λείανσης!

• Σφίξτε πάλι καλά τη βίδα ακινητοποίησης (1). Λείανση μετωπικών πλευρών με τον οδηγό φαλ- τσοκοπής (Εικ. 15) Ο παρεχόμενος οδηγός φαλτσοκοπής (13) διευκολύνει τις εργασίες λείανσης ακριβείας. Συνιστούμε τη χρή- ση του κατά τη λείανση (μικρού μήκους) μετωπικών

Υπόδειξη: Κινείτε πάντα το αντικείμενο εργασίας από αριστερά προς το κέντρο του στρογγυλού γυαλόχαρ- του λείανσης, και ποτέ πέρα από αυτό! Κίνδυνος τραυ- ματισμού από εκτόξευση του αντικειμένου εργασίας! Οριζόντια και κάθετη λείανση (Εικ. 10-12+16) Η μηχανή λείανσης μπορεί να χρησιμοποιηθεί οριζό- ντια και κάθετα. Το τραπέζι εργασίας μπορεί να χρησι- μοποιηθεί ανάλογα και για τις δύο χρήσεις. Χρήση ως στατικό μηχάνημα Για μόνιμη χρήση συνιστάται η εγκατάσταση πάνω σε πάγκο εργασίας.

• Για τον σκοπό αυτό σημαδέψτε τις οπές που πρέ- πει να ανοίξετε τοποθετώντας τη μηχανή λείανσης όπως θα εγκατασταθεί αργότερα και σημαδέψτε τις θέσεις των οπών πάνω στον πάγκο εργασίας.

• Διανοίξτε με τρυπάνι διαμπερείς οπές στον πάγκο

• Τοποθετήστε τη μηχανή λείανσης πάνω από τις οπές και περάστε κατάλληλες βίδες από το πάνω μέρος μέσα από τις οπές στη μηχανή λείανσης και στον πάγκο εργασίας.

• Κατόπιν στερεώστε τη μηχανή λείανσης τοποθε- τώντας στο κάτω μέρος των βιδών ροδέλες συ- ναρμογής και σφίγγοντας τα κατάλληλα εξαγωνικά

Χρήση ως κινητό μηχάνημα Αν θέλετε να χρησιμοποιείτε τη μηχανή λείανσης ως κινητή μηχανή, συνιστούμε να την εγκαταστήσετε πά- νω σε μια κατάλληλη πλάκα βάσης. Αυτήν μπορείτε κατόπιν να τη στερεώνετε με σύσφιξη πάνω στον εκά- στοτε πάγκο εργασίας. Η πλάκα βάσης θα πρέπει να έχει ελάχιστο πάχος 19 mm και να είναι επαρκώς μεγαλύτερων διαστάσεων από τη μηχανή λείανσης, ώστε να παραμένει επαρκής χώρος για τους σφιγκτήρες.

• Σημαδέψτε πάνω στην πλάκα βάσης τις θέσεις των οπών που πρέπει να διατρηθούν.

• Συνεχίστε σύμφωνα με τα 3 τελευταία βήματα που περιγράφονται στο σημείο "Χρήση ως στατικό μη-

Υπόδειξη: Προσέξτε ώστε το μήκος των βιδών να είναι κατάλληλο. Οι ξυλόβιδες δεν επιτρέπεται να προεξέ- χουν, για να μην προξενήσουν ζημιά στο υπόβαθρο στήριξης, αλλά αντίθετα οι βίδες εξαγωνικής κεφαλής πρέπει να προεξέχουν ώστε να μπορούν να τοποθετη- θούν ροδέλες συναρμογής και εξαγωνικά παξιμάδια.

8.6 Διακόπτης ενεργοποίησης, απενεργοποίη-

• Με το πάτημα του πράσινου μπουτόν "1" μπορείτε να ενεργοποιήσετε τη μηχανή λείανσης.

• Για να απενεργοποιήσετε πάλι τη μηχανή λείανσης, πρέπει να πατήσετε το κόκκινο μπουτόν "0". Προειδοποίηση: Για την ενεργοποίηση και απενεργο- ποίηση της μηχανής λείανσης ποτέ μην περνάτε το χέρι σας πάνω από τη συσκευή για να φθάσετε τον διακόπτη! Κίνδυνος τραυματισμού!www.scheppach.com

• Συγκρατήστε καλά το αντικείμενο εργασίας. Προσέ- χετε τα δάχτυλά σας! Κίνδυνος τραυματισμού!

• Πιέζετε το αντικείμενο εργασίας ομοιόμορφα πάνω στον τροχό λείανσης ενώ ταυτόχρονα το κινείτε από αριστερά προς το κέντρο του τροχού λείανσης. Προειδοποίηση: Ποτέ μη λειαίνετε κυρτά στρογγυ- λέματα στη δεξιά πλευρά του τροχού λείανσης! Το αντικείμενο εργασίας μπορεί να εκτοξευτεί! Κίνδυνος τραυματισμού!

11. Καθαρισμός και συντήρηση

Προειδοποίηση! Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αποσυνδέετε το φις ρευματοληψίας από

Γενικά μέτρα συντήρησης Σκουπίζετε περιστασιακά με ένα πανί πριονίδια και σκόνη από το μηχάνημα. Λαδώνετε μία φορά τον μή- να τα περιστρεφόμενα μέρη για επιμήκυνση της διάρ- κειας ζωής του εργαλείου. Μη λαδώνετε τον κινητήρα. Για τον καθαρισμό των πλαστικών, μη χρησιμοποιείτε καυστικά υλικά. Γενικές υποδείξεις συντήρησης Μετά από κάθε χρήση πρέπει η μηχανή λείανσης να καθαρίζεται με επιμέλεια. Λιπαίνετε τακτικά με λάδι όλα τα κινητά μέρη. Περνάτε το τραπέζι εργασίας με μια λεπτή στρώση πάστας κεριού που χρησιμοποιεί- ται στα αυτοκίνητα, ώστε να διευκολύνεται ο καθαρι- σμός του τραπεζιού εργασίας. Επανασύσφιξη και αλλαγή του οδοντωτού ιμάντα (Εικ. 1; 20) Απαιτούμενο εργαλείο:

• Σταυροκατσάβιδο (δεν περιλαμβάνεται στο παρα- δοτέο υλικό) Σφίξτε συμπληρωματικά τον ιμάντα

1. Πρώτα αφαιρέστε το κάλυμμα ιμάντα (5a) ξεβιδώ-

νοντας τη βίδα με ένα σταυροκατσάβιδο.

2. Λασκάρετε τις τρεις βίδες στερέωσης με ένα σταυ-

3. Κατόπιν προσαρμόστε την τάνυση του ιμάντα

χρησιμοποιώντας τη βίδα Άλεν. Έτσι μπορείτε να σφίξετε ή να λασκάρετε τον ιμάντα.

4. Αν ο ιμάντας υποχωρεί περισσότερο από 6 mm

(αφού τον πιέσετε με τον αντίχειρα), πρέπει να τον τεντώσετε πάλι.

5. Κατόπιν σφίξτε πάλι τις βίδες στερέωσης.

• Λασκάρετε τη βίδα Άλεν (5).

• Κινήστε την ταινία λείανσης (6) προς τα πάνω στην επιθυμητή θέση.

• Σφίξτε πάλι τη βίδα Άλεν (5) για να σταθεροποιή- σετε αυτή τη θέση.

• Σαν υπόθεμα αντικειμένου εργασίας μπορεί σε αυ- τή τη θέση να χρησιμοποιηθεί το τραπέζι λείανσης, και για τον σκοπό αυτό πρέπει πρώτα να λασκά- ρετε τις δύο βίδες Άλεν (17) και κατόπιν πρέπει να απομακρύνετε τη ράγα αναστολέα (7). Το τραπέζι λείανσης μπορεί τώρα να εισαχθεί στην οπή του σωλήνα συγκράτησης (20) και να ακινητοποιηθεί με τη βίδα (1). Υπόδειξη: Λειαίνετε μεγάλου μήκους αντικείμενα ερ- γασίας στην κάθετη θέση κινώντας το αντικείμενο ερ- γασίας ομοιόμορφα πάνω στην ταινία λείανσης. Λείανση επιφανειών στην ταινία λείανσης (Εικ. 17)

• Συγκρατήστε καλά το αντικείμενο εργασίας (W). Προσέχετε τα δάχτυλά σας! Κίνδυνος τραυματισμού!

• Καθοδηγείτε το αντικείμενο εργασίας ομοιόμορφα πάνω από την ταινία λείανσης, πιέζοντάς το ομοι- όμορφα πάνω στο στήριγμα λείανσης (X). Προσο- χή: Απαιτείται ιδιαίτερη προσοχή κατά τη λείανση ιδιαίτερα λεπτών ή μεγάλου μήκους υλικών (ενδε- χομένως ακόμα και χωρίς στήριγμα λείανσης (Χ)). Η πίεση εφαρμογής δεν επιτρέπεται ποτέ να είναι πολύ μεγάλη, ώστε να μπορεί να απομακρύνεται από την ταινία λείανσης το υλικό που αποσπάται κατά τη λείανση. Λείανση κοίλων στρογγυλεμάτων (Εικ. 18) Προειδοποίηση: Μη λειαίνετε μετωπικές επιφάνειες ίσιων αντικειμένων εργασίας πάνω στον άξονα μετά- δοσης κίνησης (R)! Σε αυτή την περίπτωση μπορεί να εκτοξευτεί το αντικείμενο εργασίας (W). Κίνδυνος τραυματισμού! Λειαίνετε τα κοίλα στρογγυλέματα πάντα στην ταινία λείανσης στον άξονα μετάδοσης κίνησης.

• Συγκρατήστε καλά το αντικείμενο εργασίας. Προσέ- χετε τα δάχτυλά σας! Κίνδυνος τραυματισμού!

• Καθοδηγείτε το αντικείμενο εργασίας ομοιόμορφα πάνω στην ταινία λείανσης. Προσοχή: Απαιτείται ιδιαίτερη προσοχή κατά τη λείανση ιδιαίτερα λε- πτών ή μεγάλου μήκους υλικών. Λείανση κυρτών στρογγυλεμάτων (Εικ. 19) Τα κυρτά στρογγυλέματα πρέπει να λειαίνονται στον τροχό λείανσης, με το αντικείμενο εργασίας (W) να καθοδηγείται από το αριστερό άκρο ως το κέντρο του τροχού λείανσης.www.scheppach.com

Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό

13. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμ- μορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησι- μοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές. Καλώδιο ηλεκτρικής σύνδεσης με ζημιά Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

• ρωγμές λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημι- ών στη μόνωση αποτελούν κίνδυνο για τη ζωή. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το κα- λώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H05VV-F. Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης. Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 230 V~.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού. Τύπος σύνδεσης Y Αν απαιτείται αντικατάσταση του καλωδίου ρεύματος, τότε αυτό πρέπει να αντικατασταθεί από τον κατα- σκευαστή ή από τον εκπρόσωπό του, για την αποφυγή έκθεσης σε κινδύνους.

6. Τοποθετήστε πάλι το κάλυμμα ιμάντα (5a) και βι-

δώστε το καλά. Αλλαγή του ιμάντα

1. Πρώτα αφαιρέστε το κάλυμμα ιμάντα (5a) ξεβιδώ-

νοντας τη βίδα με ένα σταυροκατσάβιδο.

2. Λασκάρετε τις τρεις βίδες στερέωσης με ένα σταυ-

3. Κατόπιν λασκάρετε την τάνυση του ιμάντα χρησι-

μοποιώντας τη βίδα Άλεν. Κατόπιν τοποθετήστε τον καινούργιο ιμάντα.

4. Κατόπιν ελέγξτε την τάνυση ιμάντα (πιέζοντας με

τον αντίχειρα). Αν ο ιμάντας υποχωρεί περισσότε- ρο από 6 mm (αφού τον πιέσετε με τον αντίχειρα), πρέπει να τον τεντώσετε πάλι.

5. Κατόπιν σφίξτε πάλι τις βίδες στερέωσης.

6. Τοποθετήστε πάλι το κάλυμμα ιμάντα (5a) και βι-

Στη μηχανή λείανσης ταινίας και δίσκου μπορεί να συσσωρευτεί σκόνη. Ελέγχετε τακτικά (το καλύτερο εί- ναι μετά από κάθε χρήση) και απομακρύνετε τη σκόνη π.χ. με φύσημα ή με προσεκτική χρήση πεπιεσμένου

Πληροφορίες σέρβις Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ- τήματα χρειάζονται ως αναλώσιμα. Αναλώσιμα*: ψήκτρες άνθρακα, λειαντικά μέσα, ιμά-

• δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό! Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευ- τείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα

Φυλάσσετε τη συσκευή και τα αξεσουάρ της σε σκοτει- νό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκε- ται μεταξύ 5 και 30˚C. Φυλάσσετε το ηλεκτρικό εργαλείο στη γνήσια συσκευ-

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία.www.scheppach.com

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατο- στών μπορείτε να τις παραδώσετε στον κατα- σκευαστή, χωρίς χρέωση και χωρίς προηγούμε- νη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας. - Περαιτέρω συμπληρωματικούς όρους παραλα- βής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυ- πηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα- ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρω- παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλε- κτρονικού εξοπλισμού. Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι-

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

• Δεδομένα της πινακίδας τύπου του κινητήρα

14. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Παρακαλούμε να απορ- ρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον. Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG) Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέ- γονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό- μενες μπαταρίες που δεν είναι σταθερά εγκατεστη- μένες στην παλαιά συσκευή, πρέπει πριν την παρά- δοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι- κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι- σμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις: - Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές). - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.www.scheppach.com

15. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης Ο κινητήρας δεν εκκινείται. a) Ζημιά στον διακόπτη ενεργοποίησης/ απενεργοποίησης. b) Ζημιά στο καλώδιο διακόπτη ενεργοποίησης/ απενεργοποίησης. c) Ζημιά στο ρελέ ενεργοποίησης/ απενεργοποίησης. d) Καμένη ασφάλεια. e) Καμένος κινητήρας. a-d) Αντικαταστήστε όλα τα εξαρτήματα που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη μηχανή λείανσης. e) Επικοινωνήστε με το τοπικό σας κέντρο σέρβις ή με έναν εξουσιοδοτημένο σταθμό σέρβις. Κάθε προσπάθεια επισκευής μπορεί να προκαλέσει κινδύνους αν δεν πραγματοποιείται από εξειδικευμένο τεχνικό. Μειώνεται η ταχύτητα του μηχανήματος κατά τη λειτουργία. Ασκείται πολύ μεγάλη πίεση στο αντικείμενο εργασίας. Ασκείτε μικρότερη πίεση στο αντικείμενο

Η ταινία λείανσης κινείται εκτός των κινητήριων

Δεν κινείται εντός της λωρίδας. Ρυθμίστε συμπληρωματικά τη λωρίδα. Το ξύλο καίγεται κατά τη διάρκεια της λείανσης. a) Ο τροχός λείανσης ή η ταινία λείανσης έχει καλυφθεί με

b) Ασκήθηκε πολύ μεγάλη πίεση στο αντικείμενο

a) Αντικαταστήστε την ταινία ή τον δίσκο. b) Μειώστε την πίεση που ασκείτε στο αντικείμενο εργασίας.www.scheppach.com

Δήλωση συμμόρφωσης ΕΕ

*** Ονομασία είδ.: Λειαντήρας ταινίας και δίσκου bts800 ****

16. Δήλωση συμμόρφωσης
