HASZNÁLATI ÚTMUTATÓ BTS800 SCHEPPACH
Szalag- és tányéros csiszológépEredeti használati utasítás fordítása
A készüléken található szimbólumok magyarázata Figyelmeztetés! Be nem tartása esetén életveszély, sérülésveszély vagy a szerszám károsodásának veszélye fordulhat elő! Üzembe helyezés előtt olvassa el és vegye gyelembe a kezelési útmutatót és a biztonsági utasításokat! Viseljen védőszemüveget. Viseljen hallásvédőt. Porképződés esetén viseljen légzésvédőt! Figyelem! Sérülésveszély! Ne nyúljon a forgó csiszolótárcsához! Figyelem! Szerelés, tisztítás, átépítés, karbantartás, tárolás és szállítás előtt a készüléket ki kell kapcsolni és le kell választani az áramellátásról. A termék megfelel a hatályos európai irányelveknek. A termék megfelel a vonatkozó szerbiai irányelveknek.www.scheppach.com
4. Rendeltetésszerű használat .............................................................................. 114
5. Az elektromos szerszámokra vonatkozó általános biztonsági utasítások ....... 114
14. Ártalmatlanítás és újrahasznosítás ................................................................... 121
A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általáno- san elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasítá- sokat.

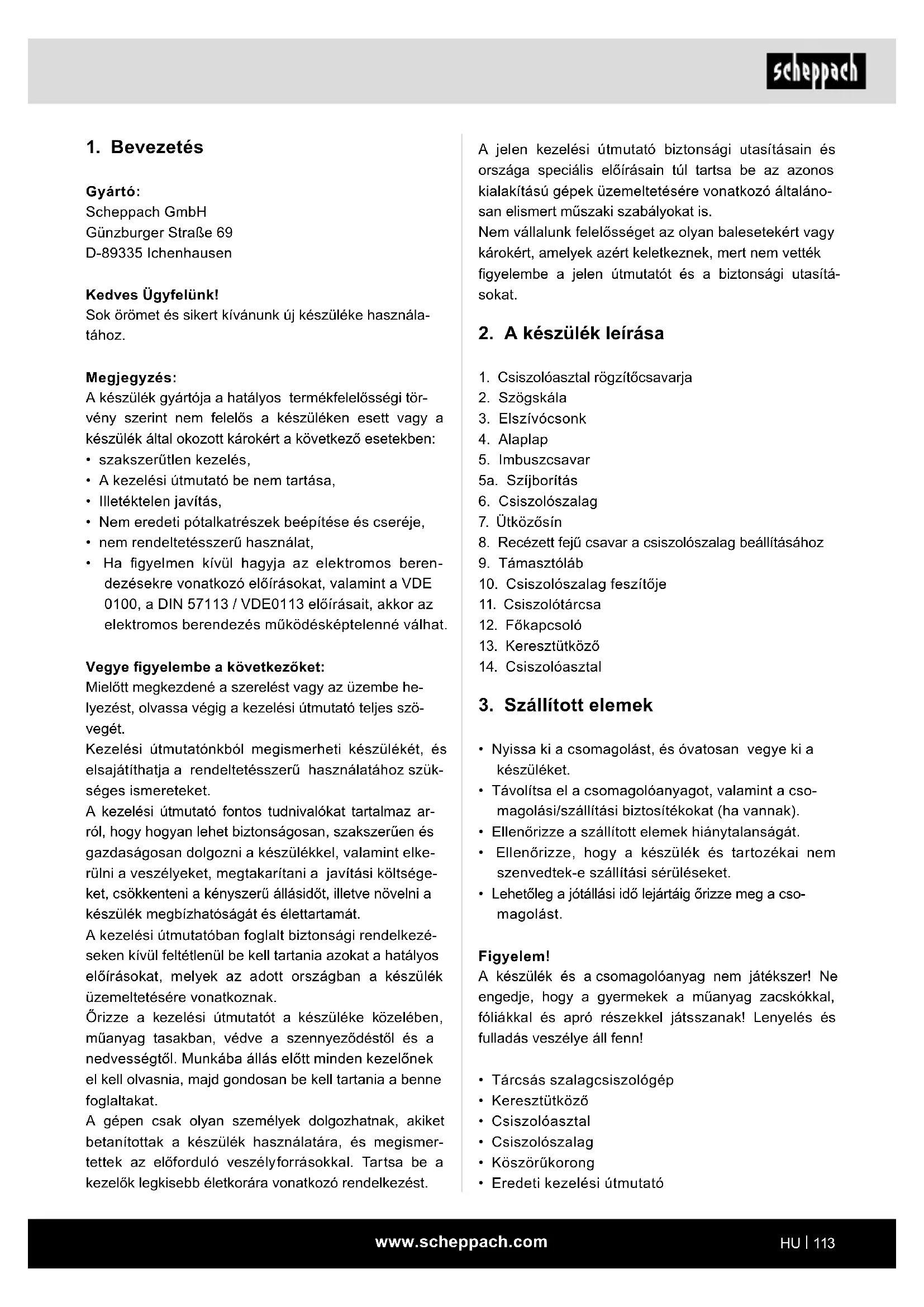

2. A készülék leírása
1. Csiszolóasztal rögzítőcsavarja
8. Recézett fejű csavar a csiszolószalag beállításához
10. Csiszolószalag feszítője
3. Szállított elemek
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a cso- magolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze a szállított elemek hiánytalanságát.
- Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket.
- Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást. Figyelem! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!
- Tárcsás szalagcsiszológép
- Eredeti kezelési útmutató
Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke használa- tához. Megjegyzés: A készülék gyártója a hatályos termékfelelősségi tör- vény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:
- szakszerűtlen kezelés,
- A kezelési útmutató be nem tartása,
- Illetéktelen javítás,
- Nem eredeti pótalkatrészek beépítése és cseréje,
- nem rendeltetésszerű használat,
- Ha gyelmen kívül hagyja az elektromos beren- dezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat. Vegye gyelembe a következőket: Mielőtt megkezdené a szerelést vagy az üzembe he- lyezést, olvassa végig a kezelési útmutató teljes szö- vegét. Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szük- séges ismereteket. A kezelési útmutató fontos tudnivalókat tartalmaz ar- ról, hogy hogyan lehet biztonságosan, szakszerűen és gazdaságosan dolgozni a készülékkel, valamint elke- rülni a veszélyeket, megtakarítani a javítási költsége- ket, csökkenteni a kényszerű állásidőt, illetve növelni a készülék megbízhatóságát és élettartamát. A kezelési útmutatóban foglalt biztonsági rendelkezé- seken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban a készülék üzemeltetésére vonatkoznak. Őrizze a kezelési útmutatót a készüléke közelében, műanyag tasakban, védve a szennyeződéstől és a nedvességtől. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne foglaltakat. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismer- tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők legkisebb életkorára vonatkozó rendelkezést.www.scheppach.com
A rendetlenség, illetve a megvilágítatlan munkate- rületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találha- tók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzöket. c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személye- ket. A gyelem elterelése miatt elveszítheti ural- mát az elektromos szerszám felett.
2) Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója il- leszkedjen a csatlakozóaljzatba. A dugós csat- lakozót semmilyen módon nem szabad módo- sítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapte- res csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát. b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hű- tőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van. c) Tartsa esőtől és nedvességtől távol az elektro- mos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát. d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát. e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbí- tó vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csök- kenti az áramütés kockázatát. f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaá- ram-védőkapcsoló használata csökkenti az ára- mütés kockázatát.
4. Rendeltetésszerű használat
A szalag- és tányéros csiszológép mindenféle fa csiszolására szolgál, a gép nagyságának megfelelő méretben. A gép megfelel a gépekről szóló EK irányelv hatályos kiadásának.
- Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatok kö- zött megadott méretkorlátokat.
- Tartsa be a vonatkozó baleset-megelőzési előírá- sokat és a többi általánosan elfogadott biztonság- technikai szabályt.
- A gépet csak olyan személy üzemeltetheti, tarthat- ja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.
- A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
- Minden ettől eltérő használat nem rendeltetéssze- rűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli. Kérjük, vegye gyelembe, hogy készülékeinket rendel- tetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Az elektromos szerszámokra vonat-
kozó általános biztonsági utasítások Figyelmeztetés! Az összes biztonsági utasítást és útmutatót olvassa el! A biztonsági utasítások és út- mutatások betartásának elmulasztása áramütést, tü- zet és/vagy súlyos sérüléseket okozhat! Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából. A biztonsági utasításokban használt „elektromos szer- szám” fogalom egyaránt vonatkozik a hálózatról üze- meltetett elektromos szerszámokra (hálózati kábellel), és az akkumulátorról üzemeltetett elektromos szerszá- mokra (hálózati kábel nélkül).
1) A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról.www.scheppach.com
4) Az elektromos szerszám használata és keze-
lése a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektro- mos szerszámot használja. A megfelelő elekt- romos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban. b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsol- ni, veszélyesnek számít, és meg kell javítani. c) Húzza ki a csatlakozódugót a csatlakozóaljzat- ból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cse- rélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos- sági intézkedések megakadályozzák az elektro- mos szerszám akaratlan elindulását. d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek hasz- nálják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá- mok veszélyesek, ha tapasztalatlan személyek használják őket. e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív ha- tással lennének az elektromos szerszám mű- ködésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szer- számok okoznak. f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny- nyebben vezethetők. g) Az elektromos szerszámot, tartozékokat, be- tétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye gye- lembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a ter- vezett alkalmazásoktól eltérő használata veszé- lyes helyzetekhez vezethet. h) A fogantyúkat és a megfogási felületeket min- dig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani.
3) Személyi biztonság
a) Legyen gyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elekt- romos szerszám használata során egy pillanatnyi gyelmetlenség is súlyos sérüléseket okozhat. b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően al- kalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát. c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elekt- romos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csat- lakoztatja az áramellátásra, az balesetet okozhat. d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérülése- ket okozhat. e) Kerülje a rendellenes testtartást. Álljon stabi- lan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot. f) Viseljen megfelelő ruházatot. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruhá- zatát tartsa távol a maguktól mozgó alkatré- szektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Ha lehetséges a porelszívó és -gyűjtő beren- dezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek. h) Ne keltsen hamis biztonságérzetet és ne szeg- je meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtré- sze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondat- lanul kezeli.www.scheppach.com
- Győződjön meg arról, hogy helyes a csiszolószalag vezetése, és nem tud leforogni a hajtógörgőkről.
- Győződjön meg arról, hogy a csiszolószalag nincs meggyűrődve és nem laza.
- Csiszolás közben tartsa erősen a munkadarabot.
- Ha a szalagos csiszológépet vízszintes helyzetben használja, mindig használja az ütközőt.
- Ha a tárcsás csiszolót használja, mindig erősen fogja oda a munkadarabot az asztalhoz.
- A munkadarabot mindig a köszörűkorong lefelé ha- ladó oldalához szorítsa, hogy az rendesen felfeküd- jön az asztalra. Ha a csiszolótárcsa felfelé haladó oldalát használja, a munkadarab kiperdülhet, és sérülést okozhat.
- Mindig tartson 1,6 mm-es, vagy annál kisebb mi- nimális hézagot az asztal, illetve az ütköző és a csiszolószalag vagy a köszörűkorong között.
- Ne viseljen kesztyűt, és a munkadarabot ne tartsa kendővel csiszolás közben.
- A fának megfelelő szemcsemérettel csiszoljon.
- Soha ne csiszoljon olyan munkadarabot, amely túl kicsi a biztonságos kezeléshez.
- Kerülje az olyan ügyetlen kézmozdulatokat, ame- lyek során hirtelen a csiszolószalaghoz vagy a csiszolótárcsához csúszhat a keze.
- Ha nagy munkadarabot munkál meg, akkor célsze- rű az asztal magasságával megegyező magasságú kiegészítő alátámasztást használni.
- Soha ne csiszoljon alátámasztás nélküli munkada- rabot. Támassza alá a munkadarabot az asztallal vagy az ütközővel, kivéve a görbe munkadarabokat a köszörűkorong külső oldalán.
- A gép bekapcsolása előtt mindig távolítsa el a hul- ladékot és minden más darabkát is az asztalról, az ütközőről és a csiszolószalagról.
- Ne tervezzen vagy szereljen semmit az asztalra, ha üzemel a csiszológép.
- Kapcsolja ki a gépet, és húzza ki a dugós csatla- kozót a csatlakozóaljzatból, ha tartozékot szerel fel vagy távolít el.
- Soha ne hagyja el a szerszám munkaterületét, ha a szerszám be van kapcsolva, vagy ha a szerszám még nem állt le teljesen.
- A munkadarabot mindig helyezze fel a csiszolóasz- talra, illetve szorosan illessze szorosan a csiszoló ütközőhöz. A görbe szerszámokat a csiszolótárcsán végzett csiszolás közben biztonságosan fel kell fek- tetni az asztalra. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonsá- gos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
a) Csak képzett szakszemélyzettel és csak ere- deti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal bizto- sítható az elektromos szerszám biztonságának megőrzése. Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A ko- moly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám hasz- nálata előtt keressék fel orvosukat és implantátumuk gyártóját. A tárcsás szalagcsiszolóra vonatkozó kiegészítő biztonsági szabályok Figyelmeztetés: Ne használja a gépet, amíg az nincs teljes mértékben az útmutatóknak megfelelően össze- szerelve és telepítve.
- Amennyiben nincs tisztában a csiszológép kezelé- sével, akkor kérjen útmutatást a vezetőjétől, taná- rától vagy egy szakképzett személytől.
- Figyelem: Ezt a gépet csak fa és fához hasonló anyagok csiszolására fejlesztették ki. Más anyagok csiszolásakor tűz, sérülések vagy a termék károso- dása fordulhat elő.
- Mindig viseljen védőszemüveget.
- Ez a gép csak beltéri munkavégzéshez használ- ható.
- Fontos: A gépet csak vízszintes felületre szabad fel- szerelni és úgy szabad használni. Ha nem vízszin- tes felületre szerelik fel, akkor károsodhat a motor.
- Amennyiben fennáll a lehetőség, hogy a gép üze- melés közben, elsősorban a hosszú vagy nehéz munkadarabok csiszolása során átbillen vagy el- mozdul, akkor a gépet hozzá kell erősíteni egy te- herbíró felülethez.
- Győződjön meg arról, hogy helyes a csiszolósza- lag forgásiránya. Ehhez vegye gyelembe a szalag hátoldalán lévő nyilakat.www.scheppach.com
Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. A teljes rezgési érték (három irány vektorösszege) meghatáro- zása az EN 62841-1 szabványnak megfelelően történt.
8. Felépítés és kezelés
Üzembe helyezés előtt A csatlakoztatás előtt győződjön meg arról, hogy a típustáblán szereplő adatok egyeznek a hálózati ada- tokkal. m Figyelem! Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen! Figyelmeztetés! Minden esetben húzza ki a hálózati csatlakozót, mi- előtt beállításokat végezne a készüléken.
- Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
- A csiszolószalag és a csiszolótárcsa szabadon kell tudjon mozogni.
- Győződjön meg arról, hogy a feldolgozásra előké- szített faanyagban nincsenek idegen testek, pl. sze- gek, csavarok stb.
- Mielőtt működteti a főkapcsoló gombot, győződ- jön meg arról, hogy a csiszolópapír helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
8.1 Összeszerelés (1 - 5. ábra)
- Szerelje fel a tárcsa (15) alsó védőlemezét a (16) csavarokkal. (2. ábra)
- Szerelje fel a (14) csiszolóasztalt, és biztosítsa az (1) szárnyas csavarral. (3 + 4. ábra). A (14) csiszo- lóasztal 0° és 45° között fokozatmentesen állítható a (2) szögbeállító skála és az (1) rögzítőcsavar se- gítségével. Az állítható keresztütköző (13) biztosítja a munkadarab biztos vezetését. Figyelem! A (11) csiszolótárcsának szabadon kell járnia, viszont a (14) csiszolóasztal és a (11) csiszolótárcsa közötti hézag nem lehet nagyobb 1,6 mm-nél.
- Szerelje fel a (7) ütközősínt, és rögzítse a (17) im- buszcsavarokkal (5. ábra). Figyelem! A csiszolósza- lagnak (6) szabadon kell mozognia.
8.2 A (6) csiszolószalag cseréje (6–9. ábra)
- Húzza ki a hálózati csatlakozót.
- Vegye ki a (18) csavarokat.
- Vegye le a csiszolószalag (19) védőborítását.
6. Fennmaradó kockázatok
A gép a technika jelenlegi állása és az elismert bizton- ságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennma- radó kockázatok.
- Ha a csiszolandó munkadarabot szakszerűtlenül vezeti vagy fekteti fel, akkor a forgó köszörűkorong sérülésveszélyt jelent az ujjakra és kezekre nézve.
- Sérülésveszély a szerszámok szakszerűtlen tar- tás vagy vezetés következtében történő kisodró- dása miatt.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- Emellett fennállhatnak olyan, nem nyilvánvaló fenn- maradó kockázatok is, melyek minden elővigyáza- tosság ellenére sem szüntethetők meg.
- Minimálisra csökkenthetők azonban a biztonsági utasítások, a rendeltetésszerű használat és a ke- zelési útmutató együttes betartásával.
Kiviteli méretek H x Sz x M 460 x 360 x 280 mm ø tárcsa 150 mm A tárcsa fordulatszáma 2980 perc
A csiszolószalag méretei 915 x 100 mm A csiszolószalag sebessége 7,5 m/s Ferde állás 0°–90° Asztalméret 225 x 160 mm Asztal ferde állása 0°-45° Tömeg 16,5 kg Motor 230-240 V~ / 50 Hz Felvett teljesítmény 370 W A műszaki változtatás jogát fenntartjuk A zaj és a vibráció értékeinek megállapítása az EN 62841-1 szabvány alapján történt.
hangnyomásszint 81 dB
hangteljesítményszint 94 dB
Használat mobil gépként A csiszológép mobil használatához ajánlatos a megfe- lelő alaplemezre szerelni a gépet. Így le lehet szorítani a mindenkori munkapadra. Az alaplemez legalább 19 mm vastag és elegendő mértékben nagyobb legyen, mint a csiszológép, hogy legyen hely a leszorításhoz.
- Jelölje meg a kifúrandó furatokat az alaplapon.
- Haladjon tovább a „Helyhez kötött gépként történő használat“ pontban megadott utolsó 3 lépésnek megfelelően. Megjegyzés: Ügyeljen a csavarok megfelelő hosszára. A Spax csavarok nem állhatnak ki, hogy ne károsítsák az alatta lévő réteget, azonban a hatlapfejű csavarok- nak ki kell állni, hogy rá lehessen helyezni az alátéteket és a hatlapú anyákat.
8.6 Be-/kikapcsoló (12)
- A csiszológép a zöld „1” gomb megnyomásával kap- csolható be.
- A csiszológép kikapcsolásához a piros „0” gombot kell megnyomni. Figyelmeztetés: A csiszológép ki- és bekapcsolásakor soha ne a készülék fölött nyúljon át a kapcsolóhoz! Sé- rülésveszély!
- Csiszolás közben mindig tartsa erősen a munkada- rabot.
- Ne fejtsen ki nagy nyomóerőt.
- Csiszolás közben célszerű a munkadarabot a csiszo- lószalagon, illetve a csiszolótárcsán ide-oda mozgat- ni, hogy a csiszolópapír ne kopjon felemásan!
- Fontos! A fadarabokat mindig a fa erezetének irá- nyába célszerű csiszolni, a szálkásodást elkerülen- dő. Figyelem! Ha a tárcsa vagy a csiszolószalag a munka során megakad, akkor vegye el a munkada- rabot és várja meg, amíg a készülék ismét eléri a legnagyobb fordulatszámát.
Ha el szeretné szállítani a készüléket, válassza le az elektromos hálózatról, és állítsa fel a kívánt helyen.
10. Munkavégzési utasítások
Fóz és él csiszolása, (14. ábra) A munkaasztal fokozatmentesen állítható 0° és 45° között.
- Ehhez oldja ki a (1) rögzítőcsavart.
- A csiszolószalag (10) feszítőjét jobbra tolva lazítsa meg a csiszolószalagot (6).
- Vegye le hátrafelé a (6) csiszolószalagot.
- Az új csiszolószalagot fordított sorrendben szerelje fel. Figyelem! Vegye gyelembe a forgásirány jel- zéseit a gép burkolatán és a csiszolószalag belső oldalán!
8.3 A (6) csiszolószalag beállítása
- Húzza ki a hálózati csatlakozót.
- Kézzel lassan forgassa a futásirányba a csiszoló- szalagot (6).
- A csiszolószalagnak (6) a csiszolófelület közepén kell futnia, ha nem így van, akkor a helyzete a re- cézett fejű csavarral (8) állítható be.
8.4 A (6) csiszolószalag csiszolási helyzetének
állítása (10–12. ábra)
- Lazítsa meg a (5) imbuszcsavart.
- Állítsa feljebb a csiszolószalagot (6) a kívánt hely- zetbe.
- A helyzet rögzítéséhez ismét húzza meg a (5) im- buszcsavart.
- A munkadarab-támasztóhoz ebben a helyzetben használható a csiszolóasztal, ehhez először ki kell oldani a (17) két imbuszcsavart, és ki kell venni a (7) ütközősínt. Ekkor a csiszolóasztal betolható a tartócső (20) furatába, és rögzíthető az (1) rögzí- tőcsavarral.
8.5 A (11) csiszolótárcsa csiszolópapírjának cse-
réje A két (16) csavar eltávolításával szerelje le a tárcsa (15) alsó védőburkolatát. Húzza le a csiszolópapírt a csiszolótárcsáról (11), és szerelje fel az újat (tépőzáras). Helyhez kötött gépként történő használat A hosszú távú használathoz célszerű a terméket mun- kapadra szerelni.
- Jelölje fel a furatokat a csiszológép a leendő tele- pítési helyzetében, és rajzolja fel a munkapadra a kifúrandó lyukak helyét.
- Fúrja ki a furatokat a munkapadon.
- Helyezze a csiszológépet a furatok fölé, és felülről helyezze be a megfelelő csavarokat a csiszológép és a műhelypad furataiba.
- Csavarozza le a csiszológépet lentről az alulról fel- helyezett hézagoló alátétekkel és a megfelelő hat- lapú anyákkal.www.scheppach.com
- Tartsa erősen a munkadarabot. Vigyázzon az ujjai- ra! Sérülésveszély!
- A munkadarabot egyenletes mozdulatokkal vezesse a csiszolószalagon. Figyelem: Ha különösen vékony vagy hosszú darabot csiszol, különös óvatossággal járjon el. Domború görbületek csiszolása, (19. ábra) Domború görbületeket a csiszolótárcsával csiszolhat, az (m) munkadarabot a tárcsa bal szélétől a közepe felé vezetve.
- Tartsa erősen a munkadarabot. Vigyázzon az ujjai- ra! Sérülésveszély!
- Nyomja a munkadarabot egyenletesen a csiszo- lótárcsára, és közben mozgassa a bal oldal felől a csiszolótárcsa közepe felé. Figyelmeztetés: Homorú görbületeket soha ne csiszol- jon a csiszolótárcsa jobb oldalán! A munkadarab kiper- dülhet! Sérülésveszély!
11. Tisztítás és karbantartás
Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót! Általános karbantartási intézkedések Időnként törölje le egy kendővel a forgácsot és a port a gépről. A szerszám élettartamának meghosszabbítá- sa érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort. A műanyag tisztításához ne használjon maró anyagokat. Általános karbantartási előírások Minden használat után gondosan tisztítsa meg a csiszológépet. Rendszeresen olajozza be az összes mozgó alkatrészt. Kenje be a munkaasztal felületét vékonyan autófényező viasszal (automotive type paste wax), ez megkönnyíti a munkaasztal tisztán tartását. A fogasszíj utánfeszítése és cseréje (1.; 20. ábra) Szükséges szerszám:
- Csillagcsavarhúzó (nem tartozik a szállított elemek közé) A szíj utánfeszítése
1. Először a csavart csillagcsavarhúzóval kioldva tá-
volítsa el a szíjburkolatot (5a).
2. Csillagcsavarhúzóval lazítsa meg a három rögzí-
- Állítsa be a munkaasztal kívánt dőlésszögét. Figye- lem: A munkaasztal megdöntött állapotban se le- gyen 1,6 mm-nél távolabb a köszörűkorongtól!
- Ismét húzza meg a (1) rögzítőcsavart. Homloklap csiszolása szögbeállító idomszerrel, (15. ábra) A mellékelt (13) szögbeállító idomszerrel könnyen vé- gezhet pontos csiszolást. Azt javasoljuk, hogy (rövid) homloklapok csiszolásához használja. Megjegyzés: A munkadarabot mindig balról mozgassa a köszörűkorong közepéig, és sohase tovább! A kire- pülő munkadarab sérülésveszélyes! Vízszintes és függőleges csiszolás, (10–12. és 16. ábra) A csiszológép vízszintesen és függőlegesen is hasz- nálható. A munkaasztal mindkét alkalmazási irányban értelemszerűen felszerelhető.
- Lazítsa meg a (5) imbuszcsavart.
- Állítsa feljebb a csiszolószalagot (6) a kívánt hely- zetbe.
- A helyzet rögzítéséhez ismét húzza meg a (5) im- buszcsavart.
- A munkadarab-támasztóhoz ebben a helyzetben használható a csiszolóasztal, ehhez először ki kell oldani a (17) két imbuszcsavart, és ki kell venni a (7) ütközősínt. Ekkor a csiszolóasztal betolható a tar- tócső (20) furatába, és rögzíthető az (1) csavarral. Megjegyzés: Hosszabb munkadarabokat függőleges helyzetben csiszoljon, a munkadarabot egyenletesen mozgatva a csiszolószalagon. Felületi csiszolás a csiszolószalaggal, (17. ábra)
- Tartsa meg erősen az (m) munkadarabot. Vigyázzon az ujjaira! Sérülésveszély!
- A munkadarabot egyenletes mozdulatokkal vezesse a csiszolószalagon (X), miközben erősen rányomja a csiszolótámaszra. Figyelem: Ha különösen vé- kony vagy hosszú darabot csiszol (akár a csiszoló- támasz (X) használata nélkül), különös óvatosság- gal járjon el. A munkadarabot soha ne nyomja túl erősen, hogy a csiszolószalag el tudja szállítani a lecsiszolt anyagot. Homorú görbületek csiszolása, (18. ábra) Figyelmeztetés: Egyenes munkadarab homloklapját ne csiszolja az (R) szabadonfutó görgőn! Ekkor az (m) munkadarab kiperdülhet. Sérülésveszély! Homorú görbületeket mindig a csiszolószalagnak a szabadonfutó görgőre eső részén csiszoljon.www.scheppach.com
Letakarással védje az elektromos szerszámot a portól és a nedvességtől. Tartsa a kezelési útmutatót az elektromos szerszá- mon.
13. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van csat- lakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékek szigetelései gyak- ran sérülnek. Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át.
- Törések a csatlakozóvezeték szakszerűtlen rögzí- tése vagy vezetése miatt.
- Nyíródások a csatlakozóvezetéken való áthaladás miatt.
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés öregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életve- szélyesek. Rendszeresen ellenőrizze, nem sérültek-e az elektro- mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell fe- lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmeg- nevezés megléte. Váltóáramú motor
- A hálózati feszültség értéke 230 V váltóáram le- gyen.
- A hosszabbító vezeték legfeljebb 25 m hosszú le- het, és legalább 1,5 négyzetmilliméter keresztmet- szettel kell rendelkezzen. Y csatlakoztatási mód Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.
3. Ezután az imbuszcsavarral állítson a szíjfeszíté-
sen.Ezáltal a szíj kioldására vagy megfeszítésére kerül sor.
4. Ha a szíj több mint 6 mm-t enged (a hüvelykujj
nyomására), akkor még egyszer után kell feszíteni.
5. Ezután ismét húzza meg a rögzítőcsavarokat.
6. Helyezze vissza a szíjburkolatot (5a), és húzza
meg a csavarokat. A szíj cseréje
1. Először a csavart csillagcsavarhúzóval kioldva tá-
volítsa el a szíjburkolatot (5a).
2. Csillagcsavarhúzóval lazítsa meg a három rögzí-
3. Ezután az imbuszcsavarral oldja ki a szíjfeszítést.
Helyezze fel az új szíjat.
4. Ellenőrizze a szíj feszességét (a hüvelykujját rá-
nyomva). Ha a szíj több mint 6 mm-t enged (a hü- velykujj nyomására), akkor még egyszer után kell feszíteni.
5. Ezután ismét húzza meg a rögzítőcsavarokat.
6. Helyezze vissza a szíjburkolatot (5a), és húzza
meg a csavarokat. Tisztítás A tárcsás szalagcsiszológép belsejében felgyűlhet a por. Rendszeresen ellenőrizze (legjobb, ha minden egyes használat után), és távolítsa el a port belefújás- sal vagy sűrített levegővel, óvatosan. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követke- ző alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre hasz- nálati anyagokként van szükség. Kopóalkatrészek*: Szénkefék, csiszolóeszközök, szíjak
- nem feltétlenül tartoznak a szállított elemek közé! Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon találha- tó QR-kódot.
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja. Az optimális tá- rolási hőmérséklet 5 ˚C és 30 ˚C között van. Az elektromos szerszámot az eredeti csomagolásá- ban tárolja.www.scheppach.com
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfel- használóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepí- tettek és értékesítettek, és így a 2012/19/EU euró- pai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elekt- ronikai berendezések ártalmatlanítására. Ha kérdése van, kérjük, adja meg az alábbi adatokat:
- A gép adattábláján feltüntetett adatok
- A motor típustáblájának adatai
14. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon. Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések) A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készülék- be, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladék- kezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulaj- donosát, illetve használóját törvény kötelezi a be- rendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget ada- tainak törléséért az ártalmatlanítandó készülékről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra: - Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok). - Az elektronikai berendezés vásárlásának hely- színe (telephellyel rendelkező vagy online forgal- mazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt. - Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen vissza- vinni a gyártónak, hogy előtte új készüléket vásá- rolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.www.scheppach.com
Üzemzavar Lehetséges ok Megoldás Nem indul be a motor. a) Sérült a be-/kikapcsoló. b) Sérült a be-/kikapcsoló vezetéke. c) Sérült a be-/kikapcsoló relé. d) Kiolvadt a biztosíték. e) Leégett a motor. a-d) A csiszológép használata előtt cserélje ki az összes sérült alkatrészt. e) Vegye fel a kapcsolatot a helyi szervizközponttal vagy egy illetékes szervizállomással. Minden javítási kísérlet veszélyeket okozhat, ha azt nem képzett szakember végzi. Munka közben lelassul a gép. Túl nagy nyomást fejt ki a munkadarabra. Kisebb nyomást fejtsen ki a munkadarabra. A csiszolószalag leszalad a meghajtó tárcsákról. Nem a nyomban halad. Állítsa után a nyomot. Csiszolás közben ég a fa. a) A köszörűkorong vagy a csiszolószalag be van vonva kenőanyaggal. b) Túl erős nyomást fejtett ki a munkadarabra. a) Cserélje ki a szalagot vagy a tárcsát. b) Csökkentse a munkadarabra kifejtett nyomást.www.scheppach.com
EU megfelelőségi nyilatkozat Az eredeti megfelelőségi nyilatkozat fordítása Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.A nyilatkozat itt megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait. *A műszaki dokumentáció elérhető: ** Cikkszám *** Termék megnevezése: Szalag- és tányéros csiszológép bts800 Márka **** Scheppach GmbH, Günzburger Str. 69, 89335 Ichenhausen
