BTS800 - Lihvimismasin SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Kombineeritud lihv- ja ketaslihvpink
Bränd	Scheppach
Mudel	BTS800
Mõõtmed (P x L x K)	460 x 360 x 280 mm
Kaal	16,5 kg
Toide	230-240 V ~, 50 Hz
Tarbitav võimsus	370 W
Ketta läbimõõt	150 mm
Ketta kiirus	2980 min⁻¹
Lihvlindi mõõtmed	915 x 100 mm
Lihvlindi kiirus	7,5 m/s
Lindi kalle	0° - 90°
Laua kalle	0° - 45°
Laua mõõtmed	225 x 160 mm
Helirõhutase (LpA)	81 dB (ebakindlus 3 dB)
Helivõimsustase (LWA)	94 dB (ebakindlus 3 dB)
Sobivad materjalid	Puit ja sarnased materjalid
Abrasiivi kinnituse tüüp	Ketastel takjakinnitus, lindil mehaaniline pingutus
Hooldus	Regulaarne puhastamine, liikuvate osade õlitamine, rihma kontroll
Kulumisosad	Süsinikharjad, lihvimismaterjalid, rihm
Ohutus	Soovitatav kasutada kaitseprille, kuulmis- ja hingamisteede kaitsevahendeid; hädaseiskamisnupp; enne hooldust vooluvõrgust lahti ühendamine

Korduma kippuvad küsimused - BTS800 SCHEPPACH

Kuidas vahetada lihvlinti BTS800-l?

Lihvlindi vahetamiseks ühendage seade esmalt vooluvõrgust lahti. Eemaldage kruvid (18) ja lindi kate (19). Liigutage pingutit (10) paremale, et linti lõdvendada. Eemaldage vana lint tagantpoolt. Paigaldage uus lint järgides liikumissuunda, mis on märgitud korpusel ja lindi sees. Pange kate tagasi ja pingutage kruvid.

Kuidas reguleerida lihvlindi tsentreerimist?

Ühendage seade vooluvõrgust lahti. Pöörake linti (6) käsitsi liikumissuunas. Kui see ei ole tsentreeritud, reguleerige seda küljel asuva rändkruvi (8) abil. Keerake seda seni, kuni lint jääb lihvimispinnale tsentreerituks.

Mis on õige pingutus veorihmale?

Rihm peab olema pingutatud nii, et see ei vaju pöidlale vajutades rohkem kui 6 mm tagasi. Reguleerimiseks eemaldage rihma kate (5a), keerake lahti kolm kinnituskruvi, seejärel reguleerige pinget kuuskantkruviga. Pingutage kruvid ja pange kate tagasi.

Kas lihvpingit saab kasutada muude materjalide kui puidu jaoks?

Ei, see masin on mõeldud ainult puidu ja sarnaste materjalide lihvimiseks. Muude materjalide (metall, plast jne) lihvimine võib põhjustada tulekahju, vigastusi või seadme kahjustamist.

Kuidas puhastada BTS800 lihvpingit?

Ühendage seade alati enne puhastamist vooluvõrgust lahti. Pühkige masin lapiga, et eemaldada laastud ja tolm. Kasutage suruõhku, et puhuda kogunenud tolm seest välja. Ärge kasutage plastiku jaoks söövitavaid aineid. Õlitage pöörlevaid osi üks kord kuus.

Milliseid kaitsevahendeid peaksin kandma?

Kandke alati kaitseprille ja kuulmiskaitsevahendeid. Kui tekib tolmu, kasutage ka tolmumaski. Vältige avaraid riideid ja ehteid ning siduge pikad juuksed kinni.

Kuidas vahetada lihvketast?

Ühendage seade vooluvõrgust lahti. Eemaldage ketta alumine kaitse (15) kruvide (16) lahti keeramisega. Eemaldage vana lihvimismaterjal kettalt (11) ja asetage uus lihvpaber, kasutades takjakinnitust. Pange kaitse tagasi.

Kas lihvpingit saab kasutada vertikaalses asendis?

Jah, lihvlinti saab reguleerida vertikaalsesse asendisse (0° kuni 90°). Keerake lahti kuuskantkruvi (5), liigutage lint üles soovitud asendisse, seejärel pingutage kruvi uuesti. Lihvimislauda saab eemaldada ja kasutada selles asendis toena.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt toiteallikat. Võimalikud põhjused on kahjustatud sisse/välja lüliti, defektne kaabel, läbi põlenud kaitse või läbi põlenud mootor. Vahetage kahjustatud osad välja või võtke ühendust volitatud teeninduskeskusega. Ärge proovige mootorit ise parandada.

Kuidas lihvpingit transportida ja hoida?

Transportimisel ühendage seade vooluvõrgust lahti ja paigaldage see teise ettenähtud kohta. Hoidmiseks asetage seade ja selle tarvikud kuiva, külmumiskindlasse ja lastele kättesaamatusse kohta. Ideaalne temperatuur on 5–30 °C. Hoidke kasutusjuhend läheduses.

KASUTUSJUHEND BTS800 SCHEPPACH

Δ	Hoiatus! Eiramise korral võimalik oht elule, vigastusoht või tõörista kahjustamise oht!
	Lugege ja järgige enne käikkuvõtmist käsitsusjuhendit ning ohutusjuhised!
	Kandke kaitseprille.
	Kandke kuulmekaitset.
	Kandke tolmuemissiooni korral respiraatorit!
	Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid tõötavasse lihvkestasse!
	Tähelepanu! Lülitage seade enne montaaži, puhasamist, ümberehitust, korrashoidu, ladustamist ja transportimist ∀ja ning lahutage vooluvarustusest.
CE	Toode vastab kehtivatele Euroopa direktiividele.
ΔΔ	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus 159
2. Seadme kirjeldus 159
3. Tarnekomplekt 159
4. Sihtotstarbekohane kasutus 160
5. Üldised ohutusjuhised elektrööristade kohta 160
6. Jäakriskid 162
7. Tehnilised andmed 162
8. Ülespanemine ja käsitsemine 163
9. Transportimine 164
10. Toojuhised 164
11. Puhastamine ja hooldus 164
12. Ladustamine 165
13. Elektrihendus 165
14. Utiliseerimine ja taaskaitlus 166
15. Rikete körvaldamine 167
16. Vastavusdeklaratsoon 295

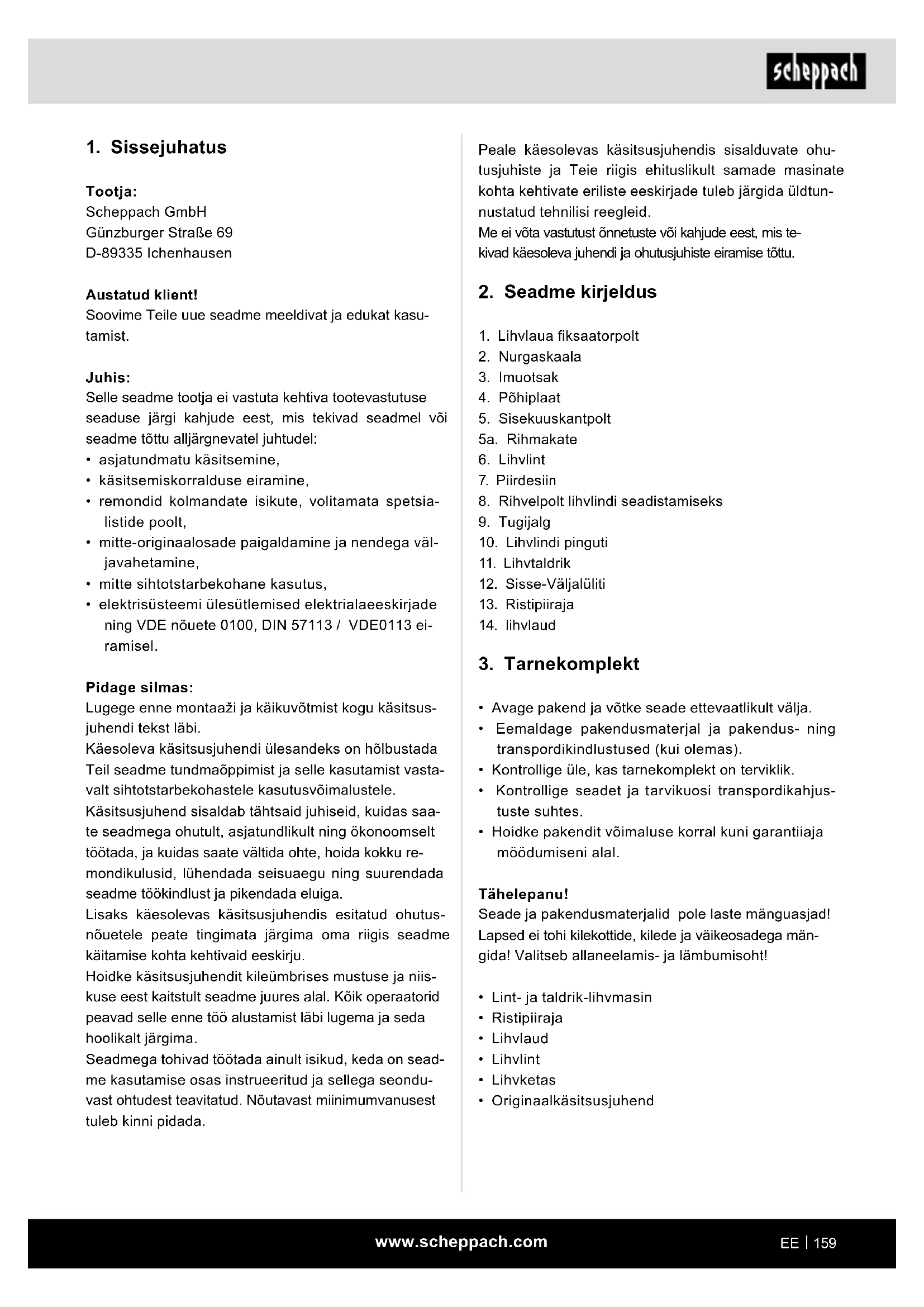

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel voiseadme tottu alljärgnevatel juhtudel:

• asjatundmatu käsitsemine,
• käsitsemiskorrralduse eiramine,
• remondid kolmandate isikute, volitamata spetsialistide poolt,
• ditte-originaalosade paigaldamine ja nendega valjavahetamine,
• mitte sihtotstarbekohane kasutus,
• elektrisüsteemi ülesütlemised elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvötmist kogu käsitsusjuhendi tekst LABi.

Käesoleva käsitsusjuhendi ülesandeks on hölbstada Teil seadme tundmaöppimist ja selle kasutamist vasta-valt sihtotstarbekohastele kasutusvöimalustele.

Käsitsusjuhend sisaldab tahtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonomsalt tootada, ja kuidas saate valtida ohte, hoida kokku remondikulusid, lühendada.SEIsuaegu ning suurendada seadme tookindlust ja pikendada eluiga.

Lisaks kaesolevas kasitsusjuhendis esitatud ohutusnouetele peate tingimata jrgima omraigis seadme kaitamise kohta kehtivaid eeskirju.

Hoidke käsitsusjuhendit kileumbrises mustuse ja niiskuse eest kaitstult seadme juures alal. Kok operatorid peavad selle enne too alustamist labi lugema ja seda hoolikalt jargima.

Seadmega tohivad tootada ainult isikud, keda on seadme kasutamise osas instrueeritud ja kellega seondu-vast ohtudest teavitatud. Noutavast miinimumvanusest tuleb kinni pidada.

Peale kaesolevas kasisusjuhendis sisalduvate ohutsjuhiste ja Teie riigis ehituslikult samade masinate kohta kehtivate eriliste eeskirjade tuleb jargida üldtunnustatud tehilisi reegleid.

Me ei vota vastutust onnetuste voi kahjude eest, mis tekivad kaesoleva juhendi ja ohutusjuhiste eiramise tottu.

2. Seadme kirjeldus

5a. Rihmakate
6. Lihvlint
7. Pirdesiin
8. Rihvelpolt lihvliindi seadistamiseks
9. Tugjalg
10. Lihvlindi pinguti
11. Lihvtildrik
12. Sisse-Valjaluliti
13. Ristipiiraja
14. lihylaud

3. Tarnekomplekt

• Avage pakend ja vötke seade ettevaatlikult valja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpondikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpondikahjustuste suhtes.
• Hoidke pakendit voimaluse korral kuni garantiija moedumiseni alal.

Tahlelepanu!

Seade ja pakendusmaterjalid pole laste manguasjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lambumisoht!

Lint- ja taldrik-lihvmasin
Ristipiiraja
Lihvlaud
Lihvlint
Lihvketas
- Originaalkasitsusjuhend

4. Sihtotstarbekohane kasutus

Lint- ja taldriklihija on elle nachtud iga liki puidu lihvi-miseks vastavalt masina suurusele. Masin vastab kehtivale EU masinadirektiivile.

• Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud moötmetest.
• Tuleb järgida asjakohaseid önnetuste ennetami-se eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
• Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instruereeitud. Tootja ei vastu-ta masinal omavolilistest muudatustest pohjustatud kahjude eest.
• Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööristadega.
• lgasugune ulatuslikum kasutus kehtib kui mitte sichtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuuksi kasutajal.

Palun pidage silmas, et meie seadmed pole konstrueeritudkommen-, kasitooondus- voi toostuskasutuseks. Me ei vota ule pretensiooniiguskohustust, kui seadet kasutataksekommen-, kasitooondus- voi toostusettevotetes ning samavaarsetet tegevustel.

5. Üldised ohutusjuhised elektritööriistade kohta

Holatus! Lugege kõiki ohutusjuhiseid ja korraldu-si! Tegematajätmised ohutusjuhistest ja korraldustest kinnipidamisel voivad elektrilöki, tulekahju ja/voi raskeid vigastusi põhjustada!

Hoidke koki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutsjuhistes kasutatav moiste „elektritöoriist“ kehtib vorgukaitusega elektritöoriistade (vorgukaabliga) ja akukaitusega elektritöoriistade (vorgukaablita) kohta.

1) Ohutus tokohal

a) Hoidke omä toöpiirkond puhas ja hösti valgustatud. Korratud voi valgustamata toöpiirkonnad voivad pohjustada onnetusi.
b) Arge tootage elektritöoriistaga plahvatusohtlikus ümbruses, milles leidub suttimisohtlikke vedelikke, gaase voi tolme.

Elektritööristad tekitavad sademeid, mis voivad tolmud voi aurud polema suudata.

c) Hoidke lapsed ja teised isikud elektritooriista kasutamise ajal eemal. Tahelepanu korvalekal-dumisel voite elektritooriista üle kontrolli kaotada.

2) Elektrialane ohutus

3) Inimesto ohutus

a) Elektritöörlista ühenduspistik peab pistiku-pessa sobima. Pistikut ei tohi ühelgi viisil muuta. Arge kasutage adapterpistikuid koos kaitsemaandusega elektritöörliistadega. Muutmata pistikut ja sobivad pistikupesad vähendavad elektrilögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, plitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körngendatud elektrilögi risk.
c) Kaitske elektritööristu vihma ja marja eest. Vee tungimine elektritöörista suurendab elektrilögi riski.
d) Arge kasutage uhendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks voi pistikupesast pistiku valjatombamiseks. Kaitske uhendusjuhet kuumuse, oli, teravate servade ja liikuvate osade eest. Kahjustatud voi sasitud uhendusjuhtmed suurendavad elektrilögi riski.
e) Kui toitate elektritoorilistaga ues, sils kasutage uksnes valitingimustesse sobivaid pikendusjuhtmeid. Valitingimustesse sobiva pikendusjuhtme kasutamine vahendab elektrloogi riski.
f) Kui elektritoöriista kaitamist pole voimalik niiskes umbruskonnas valtida, siis kasutager rikkevoolu-kaiselulit. Rikkevoolu-kaiseluliti kasutamine vahendab elektriloogi riski.
a) Olge tahelepanelik, pidage omategevust silmas ja kige tootamisel elektrtooriistagamoistlikult umber. Arge kasutage elektrtooriista, kui olete vasinud voi uimastite, alkoholi voi ravimitemooj all. Hetkeline tahelepanematus voib pohjustada elektrtooriista kasutamisel toisi-seid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kait-seprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri voi kuulmekaitsme kandmine, vastavalt elektröoriista liigi- le ning kasutusele, vahendab vigastuste riski.

c) Vältige ettekavatsematut käikuvötmist. Veenduge, et elektritöoriist on enne vooluvarustuse ja/voi aku kulgeuhendamist, ülesvötmist voi kandmist valja lulitatud. Kui hoiate elektritöoriista kandmisel sorme lulil vii uhendate sisselulitatud elektritöoriista vooluvarustusega, siis voib see onnetusi pohjustada.

d) Eemaldage enne elektritööriista sisselulitamist seadistustööriistan ja mutrivotmed. Elektritööriista pörleva osa sisemuses asuv toorist voivoti voib vigastusi pohjustada.

e) Vältinge ebaharilikku kehahoikut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Sedasi suudate elektröörija ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rietust. Arge kandke avarat rietust ega ehteid. Hoidke juuksed ja rietus poorlevatest osdest eemaie. Avar rietus, ehted voi pikad juuksed voidakse liikuvate osade poolt kaasahaarata.

g) Kui saab monteerida tolmuimu- ja -puüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine voib vahendada tolmust tingitud ohte.

h) Arge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse tottu elektritööriistaga tuttav. Tahelepanematu tegutsemine voib pojhustada sekundi murdosa jooksul raskeid vigastusi.

4) Elektröörista kasutamine ja käsitsemine

a) Arge koormake elektritoorista üle. Kasutage tootamisel selleks tooks ettenahtud elektritoorista. Sobiva elektritooriistaga tootate paremini ja ohutumalt ettenahtud voimsusvahemiku pires.

b) Arge kasutage defektse lulitiga elektritooriista. Elektritooriist, mida ei saa enam sisse voi valja lulitada, on ohtlik ning tuleb remontida.

c) Tömmake pistik pistikupesast valja ja/voi eemaldage aravöetav aku enne seadme seadistamist, rakendustööriistade vahetamist voielektritööriista arapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage mittekasutatavaid elektritöoriistu lasstele kattesaamatult. Arge laske elektritöoriista kasutada isikutel,kes seda ei tunne voi pole kaesolevaid korraldusi lugenud.Elektritöoriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritoöriistade ja rakendustööriistade eest Hästi. Kontrollige, kas liikuvad osad talitlevad laitmatult ega kiilu kinni, kas esineb murdunud voi kahjustatud osi nii, et elektritoöriista talitlus on halvendatud. Laske kahjustatud osad enne elektritoöriista kasutamist remontida. Paljude önnetuste pöhjus peitub halvasti hooldatud elektritoöriistades.
f) Hoidke Ioketöoriistad teravad ja puhtad. Hästi hoolitsetud teravate loikeservadega Ioketöoriistad kiiluvad vahem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritöoriista, tarvikuid, kasutustöoriistu jms vastavalt kaesolevatele korraldustele. Arvestage seejuures totingimustega ja teostatava tegevuse iseloomuga. Elektritöriistade kasutamine muudeks kui ettenahtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning märdevabad. Libedad käepidemed ja haardepend ei voimalda elektröörliista ettenägematutes olukordades kindlalt käsitsedaing kontrollida.
5) Teenindus
a) Laske elektritoöriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal- varuosadega. Sellega tagatakse elektritoöriista ohutuse sällimine.

Hoiatus! See elektritoorist tekitab kaitamise ajalelektr magnetilise valja. Konealune vali voib teatud tingimustel aktivsete voi passivsete meditsiniliste implantaatide talilust halvendada. Vahendamaks tosiste voi surmavate vigastuste ohtu, soovitame meditsiniliste implantaatidega isikutel arsti ja meditsinilise implantaadi tootjaga konsulteerida enne, kui elektritoorista kasitetakse.

Täiendavad ohutusreeglid lint- ja taldriklihvmasinate kohta

Hoiatus: Arge kasutage omamasinat enne, kui see pole taiilikult vastavalt juhenditele kokku pandud ja installeeritud.

Kui Te ei tunne lihvmasina käsitsemist, siis nõudke juhilt, öpetajalt voi teiselt kvalifitseritud isikult iuhendeid.
- Tahelepanu: Konealune masin on valja tootatud ainult puidu yoi pudusarnase materiali lihvmiseks.

Teiste materjalide lihvimine voib pohjustada tootel tulekahju, vigastusi voi kahjustusi.

• Kasutage alati kaitseprille.
• Seda masinat tuleb kasutada ainult sisetödeks.
  Tähtis: Monteerige ja kasutage masinat ainult horisontaalsel pinnal. Mitte-horisontaalsele pinnale monteerimine vöib pöhjustada mootoril kahjustusi.
  Kui esineb tendents, et masin voib kaituse ajal, eelkoige pikkade voi raskete toodetailide lihvmisel umber kukkuda voi rannata, siis tuleb masin korralikult kandva pealispinna kulge uhendada.
  Veenduge, et lihvlint liigub oiges suunas. Pöra-ke seejuures tāhelepanu lindi tagakūljel olevatele nooltele.
• Veenduge, et lihvlinti juhitakse ðigesti nii, et see ei saa ajamiseibidelt maha joosta.
  Veenduge, et lihvlint pole keerdus ega lotv.
• Hoidke toedetaili kinni, kui Te seda lihvite.
• Kasutage alati piirajat, kui kasutate lintlihvmasinat horisontaalses positsioonis.
• Hoidke toedetaili alati tugevasti laua vastas, kui kasunate taldriklihvmasinat.
• Hoidke toedetaili alati lihvkettal allapoole likuva külje vastas nii, et toedetail toetub korralikult laaale. Kui kasutate lihvkettal ülespoole likuvat külge, siis voidakse toedetail eemale paisata ja seetottu inimesi ohustada.
• Hoidke alati laua voi piiraja ja lihvlindi voi lihvketta vahel umbes 1,6 mm voi vaksemat minimaalset vahekaugust.
• Arge kandke kindaid ega hoidke toodetaili lapiga kinni, kui Te toodetaili lihvite.
• Lihvige puidule ettenähtud terasuurusega.
• Arge lihvige kunagi toodetaile, mis on ohutuks kä-sitsemiseks liiga väikesed.
  Valtige kohmakaid kaeligutusi, mille puhul voite jarsku vastu lihviinti voi lihvketast libiseda.
• Kui toötlete suuri töodetaile, siis peaksite kasutama laua körgusel täiendavat tuge.
• Arge lihvinge kunagi toestamata töodetaili. Toetage töodetail vastu lauda voi piirajat, erandiks koverad töodetailid lihvketta valisküljel.
• Eemaldage enne masina sisselulitamist alati laualt, piirajalt voi lihvllindilt jaatmetukid ja muud tukid.
• Arge planeerige ega monteerige midagi laual, kui lihymasin on käigus.
  Kui installerite voi eemaldate tarvikuid, siis lulitag masin valja ja tommake pistik pistikupesast valja.

• Arge lahkuge kunagi toöriista toöpiirkonnast, kui toöriist on sisse lulitatud voi toöriist pole veel täielikult seiskunud.

• Asetage töodetail alati lihvlauale vöi toetage see tugevasti vastu lihvmispiiraja. Toetage köverad töriistad vastu lihvtaldrikut lihvmisel kindlalt lauale.

6. Jäakriskid

Masin on ehitatud tehnika arengutaseme ja tunnustadut ohutustehniliste reeglite kohaselt. Siiski voib tootamisel esineda uksikuid jäkriske.

Sormede ja kate vigastamise oht poorleva lihvketta tottu lihitava toodetaili asjatundmatu juhtimise voit toetamise korral.
Vigastusoht tooriistade eemalepiskumise tottu as-jatundmatu hoidmise voj juhtimise korral.
- Oht voolu tottu nouetele mittevastavate elektruhendusjuhtmete kasutamisel.
Peale selle voivad kogist tarvitusele voetud abi-noudest hoolimata valitseda mitteilmsed jakriskid.
- Jäakriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsitsususkorraldust tervikuna.

7. Tehnilised andmed

Koostemodud P x L x K 460 x 360 x 280 mm

Ketta ø 150 mm
Ketta põörded 2980 min	-1
Lihvlindi mõötmed 915 x 100 mm
Lihvlindi kiirus 7,5 m/s
Kaldasend 0° - 90°
Laua mõõde 225 x 160 mm
Laua kaldasend	0°-45°
Kaal	16,5 kg
Mooter	230-240 V~ / 50 Hz
Tarbevoïmsus	370 W

Oigus tehnilisteks muudatusteks reserveeritud

Mura- ja vibratsioonivärtused märarati vastavalt EN 62841-1.

Helirohutase LpA	81 dB
Märamatus KpA	3 dB
Helivöimsustase LWA	94 dB
Märamatus KWA	3 dB

Kandke kuulmekaitset.

Mura toime vobipohjustada kuulmiskadu.Vongete uldvartused (kolme suuna vektorsumma) mara ratud vastavalt EN 62841-1.

8. Ülespanemine ja käsitsemine

Enne käikuvötmist

Veenduge enne külgeühendamist, et tübisildil esitatud andmed uhtivad elektrivörgu andmetega.

Tahelepanu!

Monteerige toode enne käikuvötmist tingimata terrviklikult!

Hoiatus!

Tömmake enne seadmel seadete teostamist vörgupistik valja.

• Enne käikuvötmist peavad olema kõik katted ja ohutusseadised nõuetekehaselt monteeritud.
  Lihvlint ja lihytaldrik peavad saama vabalt likuda.
• Pöörake juba toedeldud puidu puhul tahelepanu vōrkehadele nagu nt naelad voi kruvid.
  Veenduge enne sisse- / valjaluliti vajutamist, kas lihvpaber on oigesti monteeritud ja likuvad osad liiguvad kergelt.

8.1 Montaaž (joon. 1 - 5)

Monteerige kettakaitse (15) poltidega (16). (joon. 2)
Monteerige lihvlaud (14) ja kindlustage tiibpoldiga 1). (joon. 3 + 4 ) Lihvlauda (14) saab eerungiskaala (1) ja fiksaatorpoldi (2) abil sujuvalt 0^ kuni 45^ vahemikus seada. Seatat ristipiiraja (13) tagab toodetaili kindla juhtimise. Tahelepanu! Lihvtaldrik (11) peab saama vabalt liikuda, kuid lihvlaua (14) ja lihvtaldriku (11) vahekaugus ei tohi olla suurem kui 1,6 mm.
- Pange piirdesiin (7) peale ja kinnitage sisekuus-kantpoltidega (17) (joon. 5). Tahelepanu! Lihvlint (6) peab saama vabalt liikuda.

8.2 Lihvlindi (6) vahetamine (joon. 6 - 9)

Tömmake vorgupistikvälia.
- Eemaldage poldid (18).
Votke lihvlindi kaitse (19) maha.
- Liigutage lihvlindi pingutit (10) paremale, et lihvlinti (6) lodvendada.
Vötke lihvlint (6) tahapoole ára.
Monteerige uus lihvlint vastupidises järjekorras tagasi. Tahelepanu! Pidage silmas likumissuunda: korpusel ja lihvlindi siseküljel!

8.3 Lihvlindi (6) seadistamine

• Tömmake vörgupistikvälia.
  Lukake lihvlinti (6) kāsitsi aeglaselt liikumissuunas.
• Lihvlint (6) peab jooksma lihvmispinna keskel; kui see pole nii, siis saab selle rihvelpoldi (8) kaudu üle häalestada.

8.4 Lihvlindi (6) lihvmispositsiooni seadmine (joon. 10-12)

Lödvendage sisekuuskantpolti (5).
- Liigutage lihvlinti (6) ülespoole soovitud positsiooni.
- Pingutage sisekuuskantpolt (5) taas kinni, et see positsion fikseerida.
- Töodetaili alusena saab selles positsoonis kasutada lihvlauda, milleks tuleb esmalt vabastada molemad sisekuuskantpoldid (17) ja eemaldada seejärel piirdesiin (7). Lihvlaua saab nuud hoidetoru (20) avasse likata ja fiksaatorpoldiga (1) fikseerida.

8.5 Lihvpaberi asendamine lihvtaldrikul (11)

Demonteerige alumine kettakaitse (15), eemaldades selleks 2 polti (16). Tömmake lihvpaber lihvtaldrikult (11) maha ja monteerige uus (takjakinnitus).

Kasutamine statsionaarse masinana

Pusiva kasutuse korral on soovitatav montaž toöpingi peale.

• Märkige puuravad, paigutades selleks lihvmasin nii nagu see hiljem installeerida tuleks ja tähistage nuud puuritavade avade asetus toöpingil.
• Puurige avad labi toöpingi.
• Paigutage lihvmasin avade kohale ja pistke sobivad poldid ülaltpoolt LABi lihvmasin ning toöpingi.
• Nüdd kruvige lihvasin altpoilt alla pandud alusseibide ja sobivate kuuskantmutritega kinni.

Kasutamine mobilse masinana

Mobilse kasutuse korral on soovitatav lihvasina montaaž sobiva pöhiplaadi peale. Selle saab siis vastavale toöpingile kinni pingutada.

Pöhiplaat peaks olema miiminumpaksusega 19 mm ja lihvmasinast piisavalt suurem, et klambritele oleks piisavalt ruumi.

• Margistage pōhiplaadil puuritavad avad.
• Jätkake punkti „Kasutamine statsionaarse masinana" viimases 3 sammus kirjeldatud viisil.

Juhis: Pörake tāhelepanu kruvide sobivale pikkusele. Spax-kruvid ei tohi aluspinna kahjustamise vältimiseks üle ulatuda, kuuskantpoldid seevastu peavad üle ulatuma, et saaks paigaldada alusseibe ja kuuskantmutreid.

8.6 Sisse-/valjaluliti (12)

• Rohelist klahvi,1" vajutades saab lihvija sisse lulitada.
• Lihvija uuesti valjalulitamiseks tuleb punast klahvi 0^u vajutada.

Hoiatus: Arge kunitage lihvasina sisse- ja valjalulitamiseks jasemetega kunagi üle seadme luliti juurde! Vigastusoht!

8.7 Lihvimine

• Hoidke toedetaili lihvmise ajal alati korralikult kinni.
• Arge availage suurt survet.
• Töodetaili tuleks lihvmisel lihvllindil voi lihvplaadil edasi-tagasi liigutada, et valtida lihvpaberi ühekulgset kulumist!
  Tähtis! Puidutükke tuleks lihvida kildude eraldumise vältimiseks alati puidusuu suunas. Tahelepanu! Kui ketas voi lihvlint peaks tootamisel blokeeruma, siis palun vötke toodetail ara ja oodake, kuni seade on saavutatud uesti om suurimad poörded.

9. Transportimine

Kui soovite transportida seadet teise kohta, siis lahutage seade vorgust ja pange see teises selleks ettenahtud piirkonnas üles.

10. Tööjuhised

Faaside ja servade lihvimine (joon. 14)

Töola da saab sujuvalt 0^ kuni 45^ vahemikus seada.

Vabastage selleks fiksaatorpolt (1).
- Seadke toolaud soovitud kaldele. Tahelepanu: Toolaud ei tohiks olla ka kallutatult lihvkettast kunagi kaugemal kui 1,6 mm!
- Pingutage fiksaatorpolt (1) jalle tugevasti kinni.

Laupkülgede lihvmine erungikaliibriga (joon. 15) Kaasapandud erungikaliiber (13) hölustab tapis lihvmist. Me soovitame neid kasutada (luhikeste) laupkülgede lihvmisel.

Juhis: Liigutage tödetailedi alati vasakult lihvketta kesk-messe, mitte kunagi üle selle! Vigastusoht eemalepaisatava tödetailedi tottu!

Horisontaalne ja vertikaalne lihvimine (joon. 10-12+16)

Lihvmasinat saab kasutada horisontaalselt ja vertikaal-selt. Töölaud on molema kasutusviisi jaoks moistlikult kasutatav.

• Liigutage lihvlinti (6) ülespoole soovitud positsiooni.
• Pingutage sisekuuskantpolt (5) taas kinni, et see positsion fikseerida.
• Töödetaili alusena saab selles positsoonis kasutada lihvlauda, milleks tuleb esmalt vabastada molemad sisekuuskantpoldid (17) ja eemaldada seejärel piirdesiin (7). Lihvlaua saab nuud hoidetoru (20) avasse lukata ja poldiga (1) fikseerida.

Juhis: Lihvige pikki töodetaile vertikaalses positsoonis, liigutades selleks töodetaili ühtlaselt moöda lihvlinti.

Pealispinna lihvmine lihlindil (joon. 17)

• Hoidke toödetailedi (W) kinni. Pörake tāhelepanu oma sörmedele! Vigastusoht!
• Juhtige toodetaili ühtlaselt moöda lihvlinti, surudes seda tugevasti vastu lihvimistuge (X). Tahelepanu: Eriline ettevaatus on noutav eriti öhukese voi pika materjali (vajaduse korral isegilma lihvimistoeta (X)) lihvimisel. Vastusurvey ei tohi olla kunagi liiga tugev, et lihvlint saaks mahalihvitud materjali ara transportida.

Nogusate umaruste lihvimine (joon. 18)

Hoiatus: Arge lihveige sirgete toodetailde laupkulgi kaasaveovollil (R)! Toodetail (W) voidakse seejuures eemaile paisata. Vigastusoht!

Lihvige nogusaid umarusi lihvindil alati kaasaveovolii juures.

• Hoidke tödetailedi kinni. Pörake tāhelepanu omasörmedele! Vigastusoht!
• Juhtige toedetaili ühtlaselt moöda lihvlinti. Tahelepanu: Eriti ettevaatlik tuleb olla eriti ñhukese või pika materjali lihvmisel.

Kumerate umaruste lihvmine (joon. 19)

Kumeraid umarusi saab lihvida lihvkestal nii, et toedetaili (W) juhitakse vasakust servast lihvketta keskpunkti.

• Hoidke töddetaili kinni. Pörake tähelepanu omasörmedele! Vigastusoht!
• Suruge töodetaili ühtlaselt vastu lihvketast ja liigutage seda seejuures vasakult kuni lihvketta keskmeni.

Hoiatus: Arge lihvige nogusaid umaru si kunagi lihvketta parema kulje vastas! Tddetail voib eemale paskuda! Vigastusoht!

11. Puhastamine ja hooldus

Hoiatus! Tōmmake enne igasugust seadistamist, kor-rashoidu vōi parandamist vorgupistik valja!

Puhkke masin aeg-ajalt lapiga tolmust ning laastudest puhtaks. Olitage tooriista eluea pikendamiseks uks kord kuus poorlevaid osi. Arge olitage mootorit.

Arge kasutage plastmassi puhastamiseks sövitavaid ained.

Pärast igakordset kasutamist tuleb lihvmasin hoolikalt puhastada. ōlitage regulaarselt kõiki likuvaid osi. Pihustage toölaud öhukese autovaha kihiga sisse; sedasi hölbastate toölaua puhastamist.

Hammasrihma ülepingutamine ja vahetamine (joon. 1; 20)

Vajalikud tooriistad:

Ristpeakruvikeeraja (ei sisaldu tarnekomplektis)

Rihma ülepingutamine

1. Eemaldage esmalt rihmakate (5a) vabastades seleks kruvi ristpeakruvikeerajaga.
2. Lödvendage kolme kinnituskruvi ristpeakruvikeerajaga.
3. Seadke seejärel sisekuuskantpoldi kaudu rihmapinget. Seeläbi lóvdadatase vöi pingutatakserihma.
4. Kui rihm annab rohkm kui 6 mm jarele (poidlasurve), siis peate selle veelkord üle pingutama.
5. Pingutage seejarel kinnituskruvid taas kinni.
6. Pange rihmakate (5a) jalle peale ja kruvige kinni.

Rihma vahetamine

1. Eemaldage esmalt rihmakate (5a) vabastades selleks kruvi ristpeakruvikeerajaga.
2. Lödvendage kolme kinnituskruvi ristpeakruvikeerajaga.
3. Vabastage seejarel sisekuuskantpoldi kaudu rihmapinge. Pange nuud uus rihm peale.
4. Kontrollige nüdd rihmapinge üle (pöidlasurvey). Kui rihm annab rohkem kui 6 mm järele (pöidlasurvey), siis peate selle veelkord üle pingutama.
5. Pingutage seejarel kinnituskruvid taas kinni.
6. Pange rihmakate (5a) jälle peale ja kruvige kinni.

Puhastamine

Lint- ja taldriklihvjasse voib koguneda tolmu. Vaadake regulaarselt jarele (koige parem iga kord pärast kasutamist) ja eemaldage tolm nt arapuhumisega voi ettevaatlikult suruohuga.

Teenindus-informatsoon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele voi loomulikule kulumisele alluvaid voi kulumaterjalidena jargnevaid osi.

Kuluosad*: susiharjad, lihvmisvahendid, rihm

• ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks titellehel olev QR-kood.

12. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kulmuskindlas ning lastele kattesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30^ vahel.

Säilitage elektröörista originaalpakendis.

Katke elektritöörist kinni, et seda tolu mu voi niiskuse eest kaitsta.

Säilitage käsitsusjuhendit töörista juures.

13. Elektrühendus

Installeritud elektrimootor on kaitusvalmis kujul kulge uhendatud. Uhendus vastab asjaomastele VDE ja DIN nouetele. Kliendipoolne vorguhendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektrühendusjuhe

Elektrühendusjuhtmetel tekivad sageli isolatsionikahjustused.

• Survekohad, kui ühendusjuhtmed veetakse LABi akende voi uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise vovi vedamise tottu.
  Sisselöikekohad ühendusjuhtmest ülesöitmise tottu.
• Isolatsioonikahjustusedseinapistikupesastvaljarebimise tottu.
• Praod isolatsiooni vananemise tottu.

Selliselt kahjustatud elektrühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste tottu eluohtlikud.

Kontrollige elektrihendusjuhtmeid regulaarselt kahjustuste suhtes. Pörake tāhelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektrühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Uhenduskaabile trukitud tuubitahis on eeskirjaga kohustuslik.

Vahelduvvoolumootor

Vorgupinge peab olema 230V
Kuni 25 m pikkused pikendusjuhtmed peavad olemaristloikega 1,5 ruutmillimeetrit.

Uhendusliik Y

Kui osutub vajalikuks vorguuhendusjuhe asendada, siis peab seda teostama tootja voi tema esindaja, et valtida ohutusega seonduvaid ohte.

Küsimuste korra esitage palun järgnevad andmed:

Mootori voolulijk
- Masina tuubisildi andmed
Mootori tuubisildi andmed

14. Utiliseerimine ja taaskaitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskä-deldavad. Palun utiliseerige pak-endid keskkonnasöbralikult.

Juhised elektri- ja elektronikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektronikaseadmed ei kuulu olmeprugisse, vaid tuleb suunata eraldi kogumisse voi utiliseerimisse!

• Vanad pataeid voi akud, mis pole pusivalt vanaseadmesse paigaldatud, tuleb enne araandmist purustamata kujul valja votta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektronikaseadmete omanikud voi kasutajad on seadusega kohustatud need kasutuse lopus tagastama.
• Löppkasutaja kannab omavastust utiliseritava vanaseadmel isikupöhiste andmete kustutamise eest!
• Lübikriipsutatud prugikonteineri sömbol tähendab, et vanu elektri- ja elektronikaseadmeid ei tohi utiliseida olmeprügi kaudu.

• Elektri- ja elektronika-romuseadmed saab järgne-vates kohtades tasuta āraanda:

• Avalik-öiguslikud utiliseerimis- voi kogumispunk-tid (nt kommunaalsed toormejaamad).

• Elektriseadmete Müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivötmisesk cohustatud voi pakuvad seda vabatahtlikult.

-Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-SENTimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasuta ara anda voi enda laheduses teise volitatud kogumispunktti suunata.
- Tootja ja levitaja edasised taiendavad tagasivot-mistingimused saate teada vastavast klienditee-nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral vöib seeanda loppkasutaja jareleparimisel korralduse vana elektriseade tasuta ara viia. Vöte selleks ühendust tootja klienditeeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müäkse Euroopa Liidu liikmesrikides ning alluvad Euroopa direktivile 2012/19/EL. Riikides valjaspool Euroopa Liitu voivad kehtida vanade elektrja elektroonikaseadmete utiliseirmise kohta körvalekalduvad nouded.

15. Rikete körvaldamine

Rike Vöimalik pöhjus Abinõu
Mooter ei käivitu. a) Kahjustatud sisse-/väljalūliti.b) Kahjustatud sisse-/väljalūliti juhe.c) Kahjustatud sisse-/väljalūliti relee.d) Lübρōlenud kaitse.e) Mahapρōlenud mootor.	a-d) Asendage enne lihvasina kasutamist kõikkahjustatud osad.e) Võtke ühendust kohliku teeninduskeskusega või volitatud teenindusjaamaga. lga remondikatse võib pöhjustada ohte, kui seda ei teosta kvalifseeritud spetsialist.
Masin muutub tõö ajal aeglasemaks.	Töödetailedilile availatakse liiga suurt survet.	Avaldage tõödetailedilile vähem survet.
Lihvlint jooksebajamiseibidelt maha.	See ei jookse rajas. Seadistagereada üle.
Puit põleb lihvmise ajal. a)	Lihvketas või -lint onmärdeainega kaetud.b) Töödetailedilile availati liigatugevat survet.	a) Asendage lint või ketas.b) Vähendage survet tõödetailedilie.

Simboliu ant jrenginio aiskinimas

llmsgeltest vigadest teata 8 paeva jooksul parast kauba kattesaamist, vastasel juhul kaotab ostja koik ogused garantiile nimetatud vigade tottu. Oige kasissemise korral aname omasinatele garantiiseadusega ettenahtud ajaks alates kaubauleandmisest nii, et vahetame tasuta valja koik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskolmatuks materjali- voi tootmisvea tottu. Osade eest, mida me ise ei tooda, anname garantiivaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud Kannab ostja. Muutmis- ja amortisatsooninouded ning muud kajutasunouded valistatakse.

Garantja LV

Acimredzami defekti ir japazo 8 diu laika no preces sanemssanas. Pretej gadijum pircja tiesibas pieprasit atlidzibu par sadiem defektiir speka neesosas.Ms dodam garantiju savam iekartam, ja pircejs pret tam atbilsto izturas garantijas laika. Msa apnemamies bez maksas piegadat jebkuru rezerves dalu, kas iespjams kluvusi nelietojama bojatu materialu vai raosanas defektu del saja laika perioda. Atticiba uzrezerves dalam, kuras nav musu razotas, mes garantejam tikai gadijum, ja mums ir garantija no saviem piegadatajiem. Jauno detalu uzstadisanas izmaksas ir jauznemas pircejam. Pirkuma atcelsana vai pirkuma cenas samazinasa, ka arjbebkuras citas prasibas par bojajumu atlidzinasanu netiek izskatitas.

Garantija LT
