| Funkcje | Szczegóły |
|---|---|
| Rodzaj produktu | Szlifierka taśmowa |
| Moc | 800 W |
| Prędkość biegu jałowego | Regulowana, do 400 m/min |
| Wymiary taśmy ściernej | 100 x 610 mm |
| Waga | 10 kg |
| Zastosowanie | Idealna do szlifowania powierzchni drewnianych, metalowych i plastikowych |
| Konserwacja | Regularne czyszczenie filtra pyłu i wymiana taśmy ściernej |
| Bezpieczeństwo | Wyposażona w wyłącznik bezpieczeństwa i system ochrony przed przeciążeniem |
| Dołączone akcesoria | Taśma ścierna, worek na pył |
| Gwarancja | 2 lata |
Często zadawane pytania - BTS800 SCHEPPACH
Pobierz instrukcję dla swojego Szlifierka w formacie PDF za darmo! Znajdź swoją instrukcję BTS800 - SCHEPPACH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. BTS800 marki SCHEPPACH.
INSTRUKCJA OBSŁUGI BTS800 SCHEPPACH
Szlierka taśmowa i tarczowaTłumaczenie oryginalnej instrukcji obsługi
- Otvorte obal a opatrne vyberte prístroj.
Objaśnienie symboli na urządzeniu Ostrzeżenie! W przypadku nieprzestrzegania występuje zagrożenie życia, niebezpieczeństwo odniesienia obrażeń lub uszkodzenia narzędzia! Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek dotyczących bezpieczeństwa! Stosować okulary ochronne. Nosić nauszniki ochronne. W razie powstania pyłu należy nosić ochronę dróg oddechowych! Uwaga! Niebezpieczeństwo odniesienia obrażeń! Nie należy sięgać do pracującej tarczy szlierskiej! Uwaga! Przed rozpoczęciem czynności związanych z montażem, czyszczeniem, przebudową, serwisowaniem, składowaniem lub transportem należy wyłączyć urządzenie i odłączyć je od źródła zasilania. Produkt jest zgodny z obowiązującymi europejskimi dyrektywami. Produkt jest zgodny z obowiązującymi serbskimi dyrektywami.www.scheppach.com
Spis treści: Strona:
4. Użytkowanie zgodne z przeznaczeniem ........................................................... 126
5. Ogólne wskazówki dotyczące bezpieczeństwa dla elektronarzędzi ................ 126
14. Utylizacja i ponowne wykorzystanie ................................................................. 133
Oprócz wskazówek dotyczących bezpieczeństwa za- wartych w niniejszej instrukcji obsługi i specjalnych przepisów danego kraju należy przestrzegać ogólnie uznanych zasad technicznych dotyczących eksploata- cji maszyn o tej samej budowie. Nie ponosimy odpowiedzialności za wypadki ani szko- dy powstałe wskutek nieprzestrzegania niniejszej in- strukcji oraz wskazówek dotyczących bezpieczeństwa.
1. Śruba ustalająca dla stołu szlierskiego
3. Króciec odsysający
7. Szyna ogranicznika
8. Śruba radełkowa do ustawiania taśmy szlierskiej
10. Napinacz taśmy szlierskiej
12. Włącznik / wyłącznik
13. Ogranicznik poprzeczny
- Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
- Usunąć materiał opakowaniowy oraz zabezpiecze- nia opakowania/transportowe (jeśli występują).
- Sprawdzić, czy zakres dostawy jest kompletny.
- Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu.
- W miarę możliwości zachować opakowanie do za- kończenia okresu gwarancyjnego. Uwaga! Urządzenie i materiały opakowaniowe nie mogą słu- żyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!
- Szlierka taśmowa i tarczowa
- Ogranicznik poprzeczny
- Oryginalna instrukcja obsługi

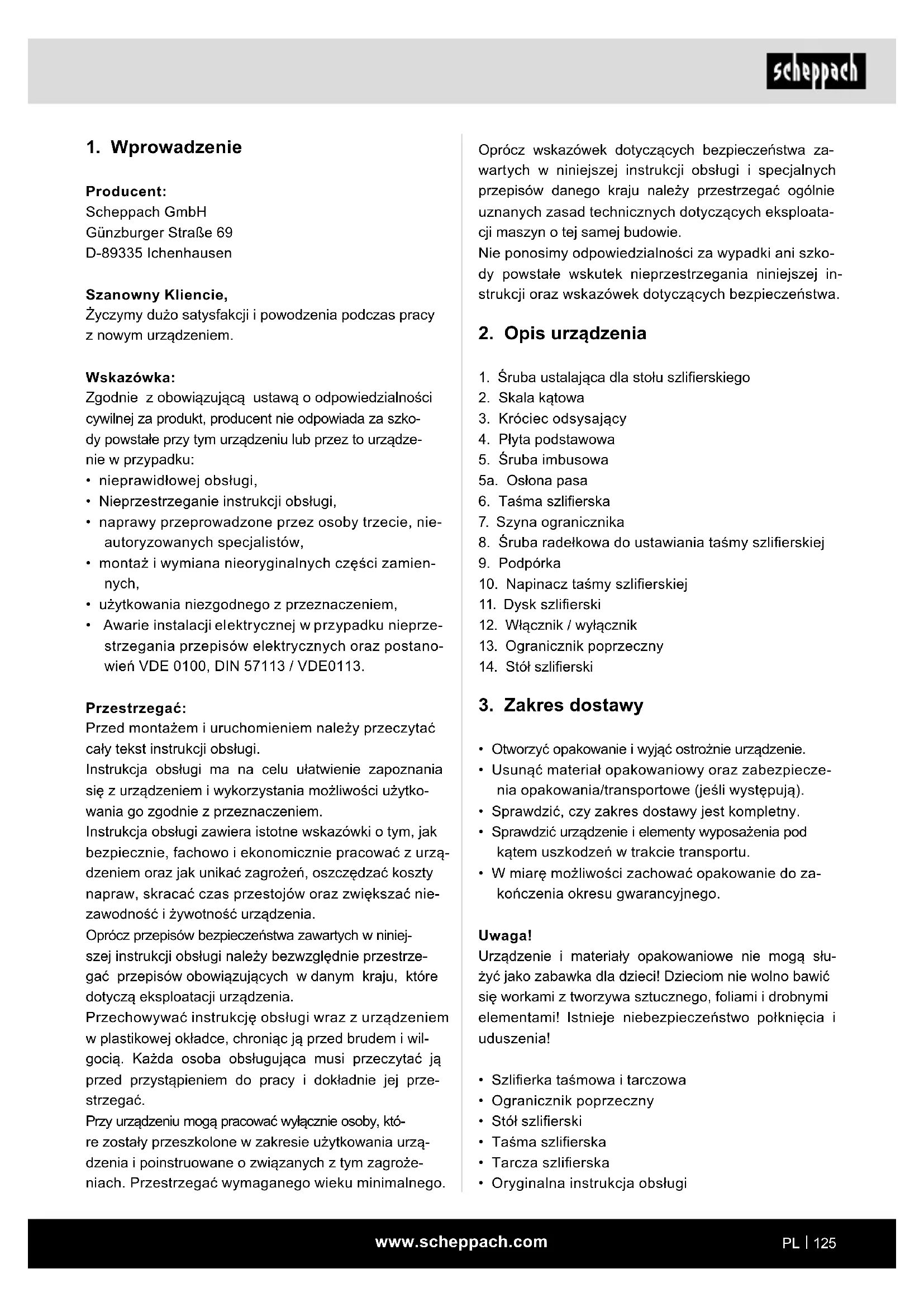

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Szanowny Kliencie, Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym urządzeniem. Wskazówka: Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szko- dy powstałe przy tym urządzeniu lub przez to urządze- nie w przypadku:
- nieprawidłowej obsługi,
- Nieprzestrzeganie instrukcji obsługi,
- naprawy przeprowadzone przez osoby trzecie, nie- autoryzowanych specjalistów,
- montaż i wymiana nieoryginalnych części zamien- nych,
- użytkowania niezgodnego z przeznaczeniem,
- Awarie instalacji elektrycznej w przypadku nieprze- strzegania przepisów elektrycznych oraz postano- wień VDE 0100, DIN 57113 / VDE0113. Przestrzegać: Przed montażem i uruchomieniem należy przeczytać cały tekst instrukcji obsługi. Instrukcja obsługi ma na celu ułatwienie zapoznania się z urządzeniem i wykorzystania możliwości użytko- wania go zgodnie z przeznaczeniem. Instrukcja obsługi zawiera istotne wskazówki o tym, jak bezpiecznie, fachowo i ekonomicznie pracować z urzą- dzeniem oraz jak unikać zagrożeń, oszczędzać koszty napraw, skracać czas przestojów oraz zwiększać nie- zawodność i żywotność urządzenia. Oprócz przepisów bezpieczeństwa zawartych w niniej- szej instrukcji obsługi należy bezwzględnie przestrze- gać przepisów obowiązujących w danym kraju, które dotyczą eksploatacji urządzenia. Przechowywać instrukcję obsługi wraz z urządzeniem w plastikowej okładce, chroniąc ją przed brudem i wil- gocią. Każda osoba obsługująca musi przeczytać ją przed przystąpieniem do pracy i dokładnie jej prze- strzegać. Przy urządzeniu mogą pracować wyłącznie osoby, któ- re zostały przeszkolone w zakresie użytkowania urzą- dzenia i poinstruowane o związanych z tym zagroże- niach. Przestrzegać wymaganego wieku minimalnego.www.scheppach.com
1) Bezpieczeństwo w miejscu pracy
a) Utrzymywać obszar roboczy w czystości i za- pewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków. b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Na- rzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów. c) Nie dopuszczać, by dzieci i inne osoby zbliżały się podczas używania narzędzia elektryczne- go. Podczas odchylania można łatwo stracić kon- trolę nad narzędziem elektrycznym.
2) Bezpieczeństwo elektryczne
a) Wtyczka przyłączeniowa narzędzia elektrycz- nego musi pasować do gniazdka. Wtyczki nie wolno w żaden sposób modykować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi. Niemodykowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem. b) Unikać kontaktu zycznego z uziemionymi po- wierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione. c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć. Przedostanie się wody do na- rzędzia elektrycznego zwiększa ryzyko porażenia prądem. d) Nie wykorzystywać przewodu przyłączenio- wego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania elektronarzędzia lub w celu wyjęcia wtyczki z gniazda. Przewód przyłączeniowy przechowywać z dala od go- rąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane prze- wody przełączeniowe zwiększają ryzyko poraże- nia prądem. e) W przypadku pracy z narzędziem elektrycz- nym na wolnym powietrzu, używać wyłącznie przedłużaczy przeznaczonych również do pra- cy w warunkach zewnętrznych. Zastosowanie przedłużacza przystosowanego do warunków ze- wnętrznych zmniejsza ryzyko porażenia prądem. f) Jeżeli użycie narzędzia elektrycznego w wil- gotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowego.
4. Użytkowanie zgodne z przeznacze-
niem Szlierka taśmowa i tarczowa służy do szlifowania wszystkich rodzajów drewna, w zależności od wielko- ści maszyny. Maszyna odpowiada obowiązującej dyrektywie ma- szynowej WE.
- Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymia- rów podanych w rozdziale Dane techniczne.
- Przestrzegać odnośnych przepisów bezpieczeń- stwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.
- Użytkowanie, konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wy- kwalikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wy- kluczają odpowiedzialność producenta za wynika- jące stąd szkody.
- Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta.
- Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik. Należy pamiętać, że zgodnie z przeznaczeniem nasze urządzenia nie zostały skonstruowane do użytku ko- mercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urzą- dzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.
5. Ogólne wskazówki dotyczące bez-
pieczeństwa dla elektronarzędzi Ostrzeżenie! Przeczytać wszystkie wskazówki do- tyczące bezpieczeństwa i instrukcje! Zaniedbanie wskazówek dotyczących bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/ lub poważnych obrażeń! Przechowywać na przyszłość wszystkie wskazów- ki dotyczące bezpieczeństwa i instrukcje. Używany we wskazówkach bezpieczeństwa termin „narzędzie elektryczne” odnosi się do elektronarzę- dzi zasilanych z sieci (za pomocą kabla zasilającego) oraz do elektronarzędzi zasilanych za pomocą aku- mulatora (bez kabla zasilającego).www.scheppach.com
h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bez- pieczeństwa dla narzędzi elektrycznych, rów- nież gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektrona- rzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.
4) Zastosowanie i obsługa elektronarzędzia
a) Nie przeciążać narzędzia elektrycznego. Uży- wać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elek- tryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy. b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektrycz- ne, którego nie da się już włączać lub wyłączać, jest niebezpieczne i musi zostać naprawione. c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia narzędzia elektrycznego. d) Nieużywane narzędzia elektryczne przecho- wywać poza zasięgiem dzieci. Nie zezwalać na używanie narzędzia elektrycznego osobom, które nie są z nim obeznane lub nie przeczyta- ły niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używane przez nie- doświadczone osoby. e) Należy dbać należycie o narzędzia elektryczne i narzędzia robocze. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w sposób wpływający negatywnie na działanie narzędzia elektrycznego. Przed zastosowa- niem narzędzia elektrycznego zapewnić na- prawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawidłową konserwacją narzędzi elektrycznych. f) Narzędzia tnące muszą być ostre i utrzymywa- ne w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze. g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wy- konywane czynności. Zastosowanie wyłącznika ochronnego różnicowo- prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osób
a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wy- konywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektryczne- go w stanie zmęczenia lub też będąc pod wpły- wem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elektrycz- nego może spowodować poważne obrażenia. b) Stosować indywidualne wyposażenie ochron- ne i nosić zawsze okulary ochronne. Stoso- wanie osobistego wyposażenia ochronnego, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask ochronny lub nauszniki ochronne, w zależności od rodzaju i zastosowania narzędzia elektrycznego, zmniejsza ryzyko odniesienia ob- rażeń. c) Nie dopuszczać do niezamierzonego urucho- mienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenosze- niem upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycz- nego do zasilania może prowadzić do wypadków. d) Przed włączeniem elektronarzędzia usunąć narzędzia nastawcze lub klucze maszynowe płaskie. Narzędzie lub klucz znajdujące się w ob- racającej się części elektronarzędzia może spo- wodować obrażenia ciała. e) Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę na- rzędzia elektrycznego w niespodziewanych sytu- acjach. f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać po- chwycone przez części ruchome. g) Jeżeli istnieje możliwość zamontowania urzą- dzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spo- wodowane przez pył.www.scheppach.com
- Upewnić się, że taśma szlierska pracuje we wła- ściwym kierunku. Proszę zwrócić uwagę na strzałki z tyłu taśmy.
- Upewnić się, że taśma szlierska jest prawidłowo prowadzona, aby nie mogła zwijać się z kół paso- wych napędu.
- Upewnić się, że taśma szlierska nie jest zaplątana lub poluzowana.
- Mocno przytrzymywać obrabiany przedmiot pod- czas szlifowania.
- Podczas pracy szlierki taśmowej w pozycji pozio- mej należy zawsze używać ogranicznika.
- Podczas używania szlierki tarczowej należy za- wsze mocno trzymać przedmiot obrabiany na stole.
- Przedmiot obrabiany należy zawsze trzymać przy dolnej stronie tarczy szlierskiej, aby dobrze leżał na stole. Użycie strony tarczy szlierskiej, która bie- gnie do góry, może spowodować wyrzucenie przed- miotu obrabianego, a tym samym stanowić zagro- żenie dla osób.
- Zawsze należy zachować minimalną odległość oko- ło 1,6 mm lub mniejszą pomiędzy stołem lub ogra- nicznikiem a taśmą szlierską lub tarczą szlierską.
- Podczas szlifowania nie używać rękawic i obrabia- nych przedmiotów nie trzymać przez szmatę.
- Szlifować zgodnie z wielkością usłojenia drewna.
- Nigdy nie szlifować przedmiotów, które są zbyt ma- łe, aby można je było bezpiecznie obsługiwać.
- Unikać nieodpowiednich ruchów rąk, wskutek któ- rych mogłoby dojść do kontaktu z taśmą szlierską lub tarczą szlierską.
- Przy obrabianiu większych przedmiotów używać dodatkowej podpory o wysokości stołu.
- Nigdy nie szlifować niepodpartych przedmiotów. Obrabiany przedmiot oprzeć na stole lub o ogra- nicznik; wyjątkiem są przedmioty zakrzywione przy zewnętrznej stronie tarczy szlierskiej.
- Przed włączeniem maszyny sprzątnąć ze stołu, ogranicznika lub taśmy szlierskiej odpady i inne przedmioty.
- Nie wyrównywać ani nie montować nic na stole, jeśli szlierka pracuje.
- Wyłączyć maszynę i wyjąć wtyczkę z gniazda pod- czas instalowania lub demontażu akcesoriów.
- Nigdy nie opuszczać obszaru roboczego narzędzia, jeśli jest ono włączone lub jeśli jeszcze całkowicie się nie zatrzymało.
- Należy zawsze umieszczać przedmiot obrabiany na stole szlierskim lub mocować go na ograniczniku szlifowania. Zakrzywione narzędzia podczas szlifo- wania dyskiem szlierskim pewnie ułożyć na stole. Używanie narzędzia elektrycznego do zastoso- wań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji. h) Uchwyty i powierzchnie uchwytu utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie uchwytu nie pozwalają na bezpieczne trzymanie elektro- narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.
a) Naprawę narzędzia elektrycznego może wyko- nywać wyłącznie wykwalikowany personel i tylko przy użyciu oryginalnych części zamien- nych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego. Ostrzeżenie! Niniejsze narzędzie elektryczne wytwa- rza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatyw- nie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsulta- cję z lekarzem i producentem. Dodatkowe zasady bezpieczeństwa dla szlierek taśmowych i płytowych Ostrzeżenie: Nie używać maszyny przed jej całkowi- tym zmontowaniem i zainstalowaniem, zgodnym z in- strukcjami.
- Jeśli nie zna się obsługi szlierki, należy zażądać poinstruowania przez kierownika, nauczyciela lub innego wykwalikowanego pracownika.
- Uwaga: Niniejsza maszyna została zaprojektowa- na tylko szlifowania drewna i materiałów drewno- pochodnych. Szlifowanie innych materiałów może wywołać pożar, spowodować obrażenia lub uszko- dzenia wyrobu.
- Należy zawsze używać okularów ochronnych.
- Niniejsza maszyna jest przeznaczona wyłącznie do pracy wewnątrz.
- Ważne: Maszynę montować i używać tylko na po- ziomych powierzchniach. Montaż na powierzchni skośnej może spowodować uszkodzenie silnika.
- Jeśli istnieje obawa, że maszyna podczas pracy, szczególnie podczas szlifowania długich lub ciężkich przedmiotów mogłaby się przewrócić lub przemieścić, należy ją pewnie połączyć z powierzchnią nośną.www.scheppach.com
Poziom mocy akustycznej L
3 dB Nosić nauszniki ochronne. Hałas może powodować utratę słuchu. Łączna war- tość emisji drgań (suma wektorowa trzech kierunków) określona zgodnie z EN 62841-1.
Przed uruchomieniem Przed podłączeniem do sieci upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci. m Uwaga! Przed uruchomieniem produkt należy całkowicie zmontować! Ostrzeżenie! Przed przystąpieniem do wykonywania ustawień przy urządzeniu zawsze wyciągać wtyczkę sieciową.
- Przed uruchomieniem należy prawidłowo zamonto- wać wszystkie osłony i zabezpieczenia.
- Taśma szlierska i dyski szlierskie muszą być w stanie swobodnie się poruszać.
- W przypadku obrobionego drewna zwracać uwagę na elementy obce, jak np. gwoździe lub śruby, itp.
- Przed uruchomieniem włącznika/wyłącznika upew- nić się, czy papier ścierny jest założony w prawi- dłowy sposób i czy elementy ruchome swobodnie się poruszają.
8.1 Montaż (rys. 1 - 5)
- Zamocować dolną osłonę (15) śrubami (16). (Rys. 2)
- Zamontować stół szlierski (14) i zabezpieczyć go śrubą skrzydełkową (1). (Rys. 3+4) Stół szlierski (14) można płynnie regulować w zakresie od 0° do 45° za pomocą skali mitralnej (2) i śruby ustala- jącej (1). Regulowany ogranicznik poprzeczny (13) zapewnia bezpieczne prowadzenie przedmiotu ob- rabianego. Uwaga! Dysk szlierski (11) musi mieć możliwość swobodnego biegu, przy czym odległość pomiędzy stołem szlierskim (14) a dyskiem szlier- skim (11) nie może być większa niż 1,6 mm.
- Umieścić szynę ogranicznika (7) i zamocować ją za pomocą śrub imbusowych (17) (rys. 5). Uwaga! Taśma szlierska (6) musi być w stanie swobodnie się poruszać.
6. Ryzyka szczątkowe
Maszyna została skonstruowana jest zgodnie z aktual- nym stanem techniki i ogólnie uznawanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.
- Niebezpieczeństwo obrażeń palców i dłoni ze stro- ny obracającej się tarczy szlierskiej w przypadku nieprawidłowego prowadzenia lub ułożenia obra- bianego narzędzia.
- Niebezpieczeństwo obrażeń w wyniku wyrzuconych narzędzi w przypadku nieprawidłowego ich zamo- cowania lub prowadzenia.
- Zagrożenie spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych prze- wodów przyłączeniowych.
- Ponadto, pomimo wszelkich podjętych kroków, mo- gą się pojawić ukryte ryzyka szczątkowe.
- Ryzyka szczątkowe można zminimalizować prze- strzegając rozdziału Wskazówki dotyczące bezpie- czeństwa oraz Użytkowanie zgodne z przeznacze- niem, jak i całej instrukcji obsługi.
Wymiary montażowe dł. x szer. x wys. 460 x 360 x 280 mm Ø podkładki 150 mm Obroty podkładki 2980 min
Wymiary taśmy szlierskiej 915 x 100 mm Prędkość taśmy szlierskiej 7,5 m/s Pozycja pochyła 0° – 90° Wymiar stołu 225 x 160 mm Pozycja pochyła stołu 0°−45° Ciężar 16,5 kg Silnik 230-240 V~ / 50 Hz Pobór mocy 370 W Prawo do zmian technicznych zastrzeżone Wartości hałasu i drgań zostały ustalone zgodnie z EN 62841-1. Poziom ciśnienia akustycznego L
Zastosowanie jako maszyna przenośna Jeśli szlierka ma być używana jako sprzęt przenośny, korzystnie będzie zamontować ją na płycie głównej. Płytę można potem zamocować do każdego stołu ro- boczego. Płyta powinna mieć grubość co najmniej 19 mm i być odpowiednio większa niż sama szlierka, aby było miejsce dla zacisków.
- Zaznaczyć miejsca pod otwory na płycie.
- Dalej postępować według 3 ostatnich kroków z punktu „Zastosowanie jako maszyna stacjonarna“. Wskazówka: Uważać na odpowiednią długość śrub. Wkręty Spax nie mogą wystawać, aby nie uszkodzić podłoża. Natomiast śruby sześciokątne muszą wy- stawać, aby można było założyć podkładki i nakrętki sześciokątne.
8.6 Włącznik, wyłącznik (12)
- Szlierkę włącza się zielonym przyciskiem „1“.
- Aby maszynę wyłączyć, należy nacisnąć czerwony przycisk „0”. Ostrzeżenie: Aby włączyć czy wyłączyć szlierkę ni- gdy nie wolno sięgać ponad urządzenie do wyłącznika! Niebezpieczeństwo odniesienia obrażeń!
- Zawsze mocno przytrzymywać obrabiany przedmiot podczas szlifowania.
- Nie naciskać go mocno.
- Podczas szlifowania obrabiany przedmiot powinien być przesuwany po taśmie czy płycie szlierskiej tam i z powrotem. Zapobiegnie to zużyciu papieru ściernego tylko po jednej stronie!
- Ważne! Drewniane elementy należy szlifować zgod- nie z układem słoi, aby nie dopuścić do powstawania drzazg. Uwaga! Jeśli podczas pracy dojdzie do zablo- kowania się tarczy lub taśmy szlierskiej, obrabiany przedmiot należy cofnąć i odczekać, aż urządzenie znowu osiągnie maksymalną prędkość obrotową.
Jeśli chce się przenieść maszynę w inne miejsce, naj- pierw trzeba odłączyć ją od zasilania i dopiero potem ustawić ją w przewidzianym miejscu.
10. Wskazówki dotyczące pracy
Fazowanie i szlifowanie krawędzi (rys. 14) Stół roboczy można przestawiać bezstopniowo w za- kresie od 0° do 45°.
8.2 Wymiana taśmy szlierskiej (6) (rys. 6 - 9)
- Odłączyć wtyczkę sieciową.
- Zdjąć osłonę taśmy szlierskiej (19).
- Napinacz taśmy szlierskiej (10) przesunąć w pra- wo, aby poluzować taśmę szlierską (6).
- Zdjąć do tyłu taśmę szlierską (6).
- Nową taśmę szlierską montuje się w odwrotnej ko- lejności. Uwaga! Zwracać uwagę na kierunek ruchu: jest on zaznaczony na obudowie i po wewnętrznej stronie taśmy szlierskiej!
8.3 Ustawianie taśmy szlierskiej (6)
- Odłączyć wtyczkę sieciową.
- Powoli ręką przesunąć taśmę szlierską (6) w kie- runku jej działania.
- Taśma szlierska (6) musi poruszać się na środku powierzchni szlifującej. Jeśli tak nie jest, można to wyregulować śrubą radełkową (8).
8.4 Przestawienie pozycji szlifowania taśmy szli-
erskiej (6) (rys. 10-12)
- Poluzować śrubę imbusową (5).
- Przesunąć taśmę szlierską (6) w górę do żąda- nej pozycji.
- Ponownie dokręcić śrubę imbusową (5) w celu usta- lenia tej pozycji.
- W tej pozycji można wykorzystać stół szlierski ja- ko podporę przedmiotu obrabianego. W tym celu należy najpierw poluzować dwie śruby imbusowe (17), a następnie zdjąć szynę ogranicznika (7). Stół szlierski można teraz wcisnąć w otwór rury nośnej (20) i zamocować śrubą ustalającą (1).
8.5 Wymienić papier ścierny na dysku szlier-
skim (11) Zdemontować dolną osłonę szyby (15) wyjmując 2 śru- by (16). Zdjąć papier ścierny z dysku szlierskiego (11) i założyć nowy (rzep). Zastosowanie jako maszyna stacjonarna Jeśli maszyna ma być używana przez dłuższy czas, zaleca się jej zamontowanie na stole roboczym.
- Na stole roboczym zaznaczyć otwory do mocowa- nia szlierki, wykorzystując do tego otwory w pod- stawie urządzenia.
- Nawiercić otwory w stole roboczym.
- Szlierkę ustawić nad otworami i zamocować ją od góry odpowiednimi śrubami do stołu roboczego.
- Od dołu szlierki zakłada się podkładki i stosuje od- powiednie sześciokątne nakrętki.www.scheppach.com
Przedmiot obrabiany (W) może zostać wyrzucony. Nie- bezpieczeństwo odniesienia obrażeń! Krzywe wklęsłe szlifować zawsze na taśmie szlier- skiej na wale napędowym.
- Przytrzymać obrabiany przedmiot. Uważać na pal- ce! Niebezpieczeństwo odniesienia obrażeń!
- Prowadzić przedmiot obrabiany równomiernie na taśmie szlierskiej. Uwaga: Przy szlifowaniu szcze- gólnie cienkich lub długich materiałów wymagana jest szczególna ostrożność. Szlifowanie krzywych wypukłych (rys. 19) Krzywe wypukłe należy szlifować na tarczy szlier- skiej, prowadząc przedmiot obrabiany (W) od lewej krawędzi do środka tarczy.
- Przytrzymać obrabiany przedmiot. Uważać na pal- ce! Niebezpieczeństwo odniesienia obrażeń!
- Docisnąć przedmiot obrabiany równomiernie do tar- czy szlierskiej, przesuwając go od lewej strony do środka tarczy. Ostrzeżenie: Nigdy nie szlifować krzywych wklęsłych po prawej stronie tarczy szlierskiej! Przedmiot obra- biany może zostać wyrzucony! Niebezpieczeństwo odniesienia obrażeń!
11. Czyszczenie i konserwacja
Ostrzeżenie! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i na- prawą wyciągnąć wtyczkę sieciową! Ogólne czynności konserwacyjne Od czasu do czasu przecierać maszynę ściereczką, by usunąć wióry i pył. W celu wydłużenia żywotności narzędzia naoliwić elementy obrotowe raz w miesiącu. Nie oliwić silnika. Nie używać żadnych żrących środków do czyszczenia tworzywa sztucznego. Ogólne wskazówki dotyczące konserwacji Po każdym użyciu szlierkę należy dokładnie oczy- ścić. Wszystkie ruchome części należy regularnie smarować. Stół roboczy można natrzeć cienką war- stwą samochodowej pasty z woskiem, co ułatwi jego czyszczenie. Ponowne naprężanie i wymiana pasa zębatego (rys. 1; 20) Wymagane narzędzia:
- Śrubokręt do wkrętów z rowkiem krzyżowym (nie wchodzi w zakres dostawy)
- W tym celu poluzować śrubę ustalającą (1).
- Ustawić stół roboczy pod żądanym kątem. Uwaga: Stół roboczy nigdy nie powinien znajdować się w od- ległości większej niż 1,6 mm od tarczy szlierskiej!
- Dokręcić śrubę ustalającą (1). Szlifowanie powierzchni czołowych za pomocą ką- tomierza, (rys. 15) Dostarczony kątomierz (13) ułatwia precyzyjne szli- fowanie. Zaleca się jego stosowanie przy szlifowaniu (krótkich) powierzchni czołowych. Wskazówka: Przedmiot obrabiany należy zawsze prze- suwać od lewej strony do środka tarczy szlierskiej, ni- gdy poza nią! Niebezpieczeństwo odniesienia obrażeń ciała na skutek wyrzucenia przedmiotu obrabianego! Szlifowanie poziome i pionowe, (rys. 10-12 +16) Państwa szlierka może być używana poziomo i piono- wo. Stół roboczy może być używany do obu zastosowań.
- Poluzować śrubę imbusową (5).
- Przesunąć taśmę szlierską (6) w górę do żąda- nej pozycji.
- Ponownie dokręcić śrubę imbusową (5) w celu usta- lenia tej pozycji.
- W tej pozycji można wykorzystać stół szlierski ja- ko podporę przedmiotu obrabianego. W tym celu należy najpierw poluzować dwie śruby imbusowe (17), a następnie zdjąć szynę ogranicznika (7). Stół szlierski można teraz wcisnąć w otwór rury nośnej (20) i zamocować śrubą (1). Wskazówka: Szlifować długie przedmioty obrabiane w pozycji pionowej, przesuwając je równomiernie nad taśmą szlierską. Szlifowanie powierzchni taśmą szlierską, (rys. 17)
- Przytrzymać mocno przedmiot obrabiany (W). Uwa- żać na palce! Niebezpieczeństwo odniesienia obra- żeń!
- Obrabiany przedmiot prowadzić równomiernie po taśmie szlierskiej, dociskając go do podpory robo- czej (X). Uwaga: Przy szlifowaniu szczególnie cien- kich i długich elementów zalecana jest szczególna ostrożność (ewent. nawet rezygnacja z podpory ro- boczej (X)). Docisk nie może być zbyt silny, aby ze- szlifowany materiał mógł być odprowadzany przez taśmę szlierską. Szlifowanie krzywych wklęsłych (rys. 18) Ostrzeżenie: Nie wolno szlifować powierzchni czoło- wych prostych przedmiotów obrabianych na wale na- pędowym (R)!www.scheppach.com
Urządzenie i jego wyposażenie przechowywać w miej- scu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30˚C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi narzędzia elektrycznego.
13. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks- ploatacji. Przyłącze odpowiada odnośnym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe zapewniane przez klienta oraz zastosowany przewód przedłużający muszą od- powiadać tym przepisom. Uszkodzony elektryczny przewód przyłączeniowy Na przewodach elektrycznych powstają często uszko- dzenia izolacji. Przyczyną może być:
- Ściskanie, w przypadku gdy przewody są prowa- dzone przez okna lub szczeliny w drzwiach.
- Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.
- Przecięcia, w przypadku najeżdżania na przewody.
- Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
- pęknięcia, spowodowane starzeniem się izolacji. Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagraża- ją życiu. Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas spraw- dzania przewodu przyłączeniowego, nie był on podłą- czony do sieci prądowej. Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody przyłączeniowe z oznaczeniem H05VV-F. Z zasady należy umieścić nadruk oznaczenia typu na przewodzie. Silnik prądu przemiennego
- Napięcie sieciowe musi wynosić 230 V~.
- Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego. Ponowne naprężanie paska
1. Najpierw należy zdjąć pokrywę paska (5a), odkrę-
cając śrubę za pomocą śrubokręta do wkrętów z rowkiem krzyżowym.
2. Poluzować trzy śruby mocujące za pomocą śru-
bokręta do wkrętów z rowkiem krzyżowym.
3. Następnie wyregulować naprężenie paska za
pomocą śruby z łbem walcowym o gnieździe sze- ściokątnym. W ten sposób rozluźnia się lub naprę- ża pasek.
4. Jeśli pasek ugina się o więcej niż 6 mm (pod na-
ciskiem kciuka), należy go ponownie dociągnąć.
5. Następnie ponownie dokręcić śruby mocujące.
6. Założyć pokrywę paska (5a) i mocno ją przykręcić.
1. Najpierw należy zdjąć pokrywę paska (5a), odkrę-
cając śrubę za pomocą śrubokręta do wkrętów z rowkiem krzyżowym.
2. Poluzować trzy śruby mocujące za pomocą śru-
bokręta do wkrętów z rowkiem krzyżowym.
3. Następnie poluzować naprężenie paska za pomo-
cą śruby z łbem walcowym o gnieździe sześcio- kątnym. Teraz należy założyć nowy pasek.
4. Następnie sprawdzić naciąg paska (pod naci-
skiem kciuka). Jeśli pasek ugina się o więcej niż 6 mm (pod naciskiem kciuka), należy go ponownie dociągnąć.
5. Następnie ponownie dokręcić śruby mocujące.
6. Założyć pokrywę paska (5a) i mocno ją przykręcić.
Czyszczenie W szlierce taśmowej i tarczowej może zbierać się kurz. Regularnie sprawdzać (najlepiej po każdym za- stosowaniu) i usuwać kurz, np. przedmuchując go lub ostrożnie używając sprężonego powietrza. Informacje serwisowe Należy pamiętać, że w przypadku tego produktu po- niższe części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są po- trzebne jako materiały zużywalne. Części zużywalne*: Szczotki węglowe, materiał ścier- ny, pasek
- opcjonalnie w zakresie dostawy! Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.www.scheppach.com
- Zużyte urządzenia elektryczne i elektroniczne moż- na bezpłatnie oddawać w następujących miejscach: - Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych) - Punkty sprzedaży urządzeń elektrycznych (sta- cjonarne i internetowe), o ile sprzedawcy są zobo- wiązani do ich odbioru lub oferują je dobrowolnie. - Do trzech sztuk urządzeń elektrycznych i elektro- nicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcze- śniejszego zakupu nowego urządzenia od produ- centa lub można je oddać do innego autoryzowa- nego punktu zbiórki w swojej okolicy. - W celu uzyskania informacji na temat dodatko- wych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontakto- wać się z odpowiednim działem obsługi klienta.
- W przypadku dostarczenia przez producenta no- wego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowe- go. W tym celu należy skontaktować się z działem obsługi klienta producenta.
- Niniejsze oświadczenia dotyczą wyłącznie urzą- dzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europej- skiej 2012/19/UE. W krajach spoza Unii Europej- skiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elek- tronicznych. Rodzaj przyłącza Y Jeżeli wymagana jest wymiana przewodu przyłącze- niowego do sieci, należy zlecić jego wymianę przez producenta lub jego przedstawiciela, aby uniknąć za- grożeń dla bezpieczeństwa. W przypadku pytań proszę o podanie następujących danych:
- Rodzaj prądu silnika
- Dane z tabliczki identykacyjnej maszyny
- Dane z tabliczki identykacyjnej silnika
14. Utylizacja i ponowne wykorzystanie
Wskazówki dotyczące opakowania Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przy- jazny dla środowiska. Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG) Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!
- Zużyty sprzęt może mieć szkodliwy wpływ na środo- wisko i zdrowie ludzi z uwagi na potencjalną zawar- tość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego uży- cia i odzysku surowców wtórnych, w tym recyklin- gu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
- Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usu- nąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.
- Właściciele lub użytkownicy urządzeń elektrycz- nych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.
- Użytkownik końcowy jest odpowiedzialny za usunię- cie swoich danych osobowych ze starego urządze- nia przeznaczonego do utylizacji!
- Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicznego nie wolno wyrzucać razem z odpadami domowymi.www.scheppach.com
15. Pomoc dotycząca usterek
Usterka Możliwa przyczyna Środek zaradczy Silnik nie włącza się. a) Uszkodzony włącznik/ wyłącznik. b) Uszkodzony przewód włącznika/wyłącznika. c) Uszkodzony przekaźnik włącznika/wyłącznika. d) Przepalony bezpiecznik. e) Spalony silnik. a-d) Przed użyciem szlierki wymienić wszystkie uszkodzone części. e) Skontaktować się z lokalnym centrum serwisowym lub stanowiskiem serwisowym. Każda próba naprawy może powodować zagrożenie, jeśli nie jest wykonywana przez wykwalikowanego specjalistę. Maszyna zwalnia podczas pracy. Za duży nacisk na obrabiany przedmiot. Nie naciskać go zbyt mocno. Taśma szlierska zsuwa się z kół napędowych. Nie porusza się prosto. Wyregulować tor poruszania się taśmy. Drewno przypala się w trakcie szlifowania. a) Tarcza lub taśma szlierska są pokryte smarem. b) Zbyt duży nacisk był wywierany na przedmiot obrabiany. a) Wymienić taśmę lub podkładkę. b) Zmniejszyć nacisk na obrabiany przedmiot.www.scheppach.com
Deklaracja zgodności UE Tłumaczenie oryginalnej deklaracji zgodności Oświadczamy na własną odpowiedzialność, że opisany tutaj produkt jest zgodny z obowiązującymi dyrektywami i normami. Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z wymogami dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym. * Dokumentacja techniczna dostępna na stronie: ** Numer artykułu *** Nazwa artykułu: Szlierka taśmowa i tarczowa bts800 Marka ****
