Tipo di prodotto	Levigatrice a nastro e a disco combinata
Marca	Scheppach
Modello	BTS800
Dimensioni (L x l x H)	460 x 360 x 280 mm
Peso	16,5 kg
Alimentazione	230-240 V ~, 50 Hz
Potenza assorbita	370 W
Diametro del disco	150 mm
Velocità del disco	2980 min⁻¹
Dimensioni del nastro abrasivo	915 x 100 mm
Velocità del nastro abrasivo	7,5 m/s
Inclinazione del nastro	0° - 90°
Inclinazione del tavolo	0° - 45°
Dimensioni del tavolo	225 x 160 mm
Livello di pressione sonora (LpA)	81 dB (incertezza 3 dB)
Livello di potenza sonora (LWA)	94 dB (incertezza 3 dB)
Materiali compatibili	Legno e materiali simili
Tipo di fissaggio abrasivo	Velcro per disco, tensione meccanica per nastro
Manutenzione	Pulizia regolare, lubrificazione delle parti mobili, controllo della cinghia
Parti di usura	Spazzole di carbone, abrasivi, cinghia
Sicurezza	Occhiali, protezione uditiva e respiratoria raccomandate; arresto di emergenza; scollegare prima della manutenzione

Domande frequenti - BTS800 SCHEPPACH

Come cambiare il nastro abrasivo sulla BTS800?

Per cambiare il nastro abrasivo, scollegare prima l'apparecchio. Rimuovere le viti (18) e il coperchio del nastro (19). Spostare il tenditore (10) verso destra per allentare il nastro. Rimuovere il vecchio nastro dalla parte posteriore. Montare il nuovo nastro rispettando il senso di movimento indicato sull'involucro e all'interno del nastro. Rimontare il coperchio e serrare le viti.

Come regolare il centraggio del nastro abrasivo?

Scollegare l'apparecchio. Far girare manualmente il nastro (6) nel senso di movimento. Se non è centrato, regolarlo utilizzando la vite zigrinata (8) situata sul lato. Girarla fino a quando il nastro rimane centrato sulla superficie di levigatura.

Qual è la tensione corretta della cinghia di trasmissione?

La cinghia deve essere tesa in modo che non arretri più di 6 mm sotto la pressione del pollice. Per regolare, rimuovere il coperchio della cinghia (5a), allentare le tre viti di fissaggio, quindi regolare la tensione con la vite a brugola. Riserrare le viti e rimettere il coperchio.

Si può usare la levigatrice per materiali diversi dal legno?

No, questa macchina è progettata solo per la levigatura del legno e materiali simili. La levigatura di altri materiali (metallo, plastica, ecc.) può provocare incendi, lesioni o danni all'apparecchio.

Come pulire la levigatrice BTS800?

Scollegare sempre l'apparecchio prima della pulizia. Pulire la macchina con un panno per rimuovere trucioli e polvere. Utilizzare aria compressa per soffiare via la polvere accumulata all'interno. Non utilizzare prodotti corrosivi per la plastica. Lubrificare le parti rotanti una volta al mese.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di protezione e protezione acustica. Se viene generata polvere, utilizzare anche una mascherina antipolvere. Evitare indumenti larghi e gioielli, e legare i capelli lunghi.

Come cambiare il disco abrasivo?

Scollegare l'apparecchio. Rimuovere la protezione inferiore del disco (15) rimuovendo le due viti (16). Rimuovere il vecchio abrasivo dal disco (11) e posizionare la nuova carta abrasiva utilizzando il fissaggio velcro. Rimettere la protezione in posizione.

La levigatrice può essere utilizzata in posizione verticale?

Sì, il nastro abrasivo può essere regolato in posizione verticale (da 0° a 90°). Allentare la vite esagonale (5), spostare il nastro verso l'alto fino alla posizione desiderata, quindi serrare la vite. Il tavolo di levigatura può essere rimosso e utilizzato come supporto in questa posizione.

Cosa fare se il motore non si avvia?

Controllare prima l'alimentazione elettrica. Le cause possibili includono un interruttore di accensione/spegnimento danneggiato, un cavo difettoso, un fusibile bruciato o un motore bruciato. Sostituire le parti danneggiate o contattare un servizio post-vendita autorizzato. Non tentare di riparare il motore da soli.

Come trasportare e conservare la levigatrice?

Per il trasporto, scollegare l'apparecchio e installarlo in un altro luogo previsto. Per lo stoccaggio, posizionare l'apparecchio e i suoi accessori in un luogo asciutto, al riparo dal gelo e fuori dalla portata dei bambini. La temperatura ideale è tra 5 e 30 °C. Conservare il manuale di istruzioni nelle vicinanze.

MANUALE UTENTE BTS800 SCHEPPACH

Spiegazione dei symboli sull'apparecchio

A	Avviso! In caso di mancato rispetto, sussiste la possibilità di pericolò di morte, di lesioni o di danni all'attrezzo!
	Prima della messa in funzione leggere e atteneri alle istruzioni per l'uso e alleindicazioni di sicurezza!
	Indossare degli occhiali protettivi.
	Indossare otoprotettori.
	Utilizzato una protezione respiratoria in caso di formazione di polvere!
	Attenzione! Pericolò di lesioni! Non mettere le mani nel disco da molare in movimento.
→	Attenzione! è necessario spagnere l'apparecchio e scollegarlo dall'alimentazione di currente prima del montaggio, della pulizia, della conversione, della manutenzione, dello stoccardgio e del trasporto.
C€	Il prodotto è conforme alle direttive europee in vigore.
ΔΔΔ	Il prodotto è conforme alle direttive serbe in vigore.

Indices:

Pagina:

1. Introduzione 44
2. Descrizione dell'apparecchio 44
3. Contenuto della fornitura 44
4. Impiego conforme alla destinazione d'uso 45
5. Indicazioni generali di sicurezza per gli attrezzi elettrici 45
6. Rischi residui 47
7. Dati tecnici 48
8. Montaggio e utilizzo 48
9. Trasporto 49
10. Istruzioni di lavoro 49
11. Pulizia e manutenzione 50
12. Stoccaggio 51
13. Allaccimento elettrico 51
14. Smaltimento e riciclaggio 51
15. Risoluzione dei guasti 52
16. Dichiarazione di conformità 294

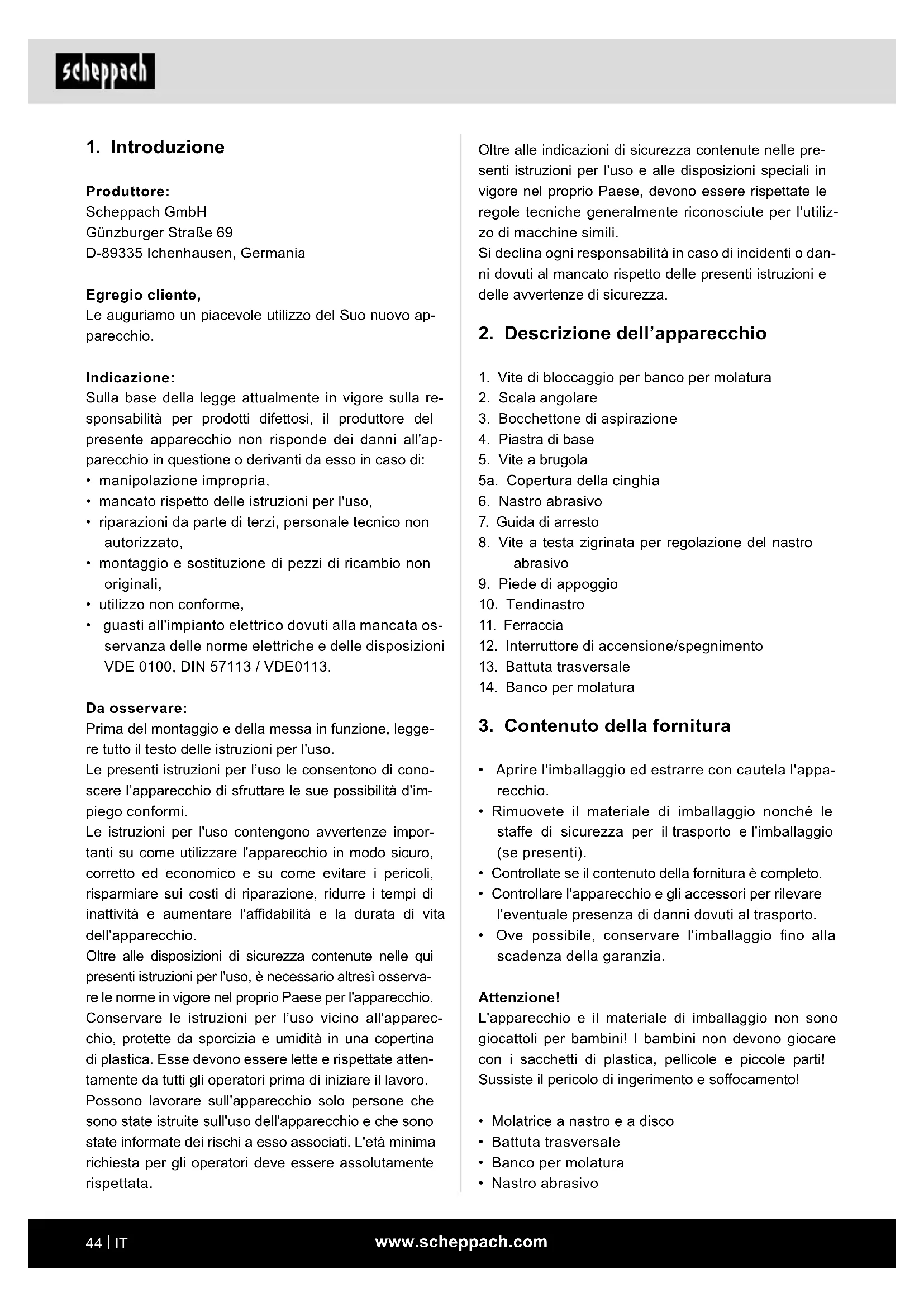

1. Introduzione

Produttore:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen, Germania

Egregio cliente,

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questiono o derivanti daesso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• riparazioni da parte di terzi, personale technique non autorizzato,
• montaggio e sostituzione di pezzi di ricambio non originali,
• utilizzato non conforme,
• guasti all'impiano elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avventenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività e aumento l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza containe nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcia e umidità in una copertina di plastica. Esse devono essere lette e rispetto attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a essere associati. L'ètà minima richiesta per gli operatori deve essere assolutamente rispetto.

Oltre alleindicazioni di sicurezzacontainne nelle presentiistruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese,devono essere rispetto le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina agli responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

2. Descrizione dell'apparecchio

1. Vite di bloccaggio per banco per molatura
2. Scala angolare
3. Bocchettone di aspirazione
4. Piastra di base
5. Vite a drugola
   5a. Copertura della cinghia
6. Nastro abrasivo
7. Guida di arresto
8. Vite a testa zigrinata per regolazione del nastro abrasivo
9. Piede di appoggio
10. Tendinastro
11. Ferraccia
12. Interruttore di accensione/spegnimento
13. Battuta traversale
14. Banco per molatura

3. Contenuto della fornitura

• Aprière l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contento della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale di imballaggio non sono gliocattoli per bambini! I bambini non devono gliocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

• Molatrice a nastro e a disco
  Battuta traversal sale
• Banco per molatura

• Nastro abrasivo

• Disco da molare

• Istruzioni per l'uso originali

4. Impiego conforme alla destinazione d'uso

La levigatrice a nastro e a disco consente di levigare tutti i tipi di legno, in funzione delle dimensioni della macchina.

La macchina è conforme alla Direttiva Macchine CE attualmente in vigore.

• Osservare le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le risure indicate nei Dati tecnici.
• Le disposizioni antinfortunistiche in vigore e tutte le autre normative tecniche di sicurezza generalmente riconosciute devono essere rispetto.
• La macchina più essereutilizzata,sottoposta amanutenzione o riparata soltanto da personne spe-cializzate che abbiano familiarità conessa e siano state istruite sui pericoli.Modifiche arbitrarie alla macchina escludono la responsabilità del fabbricante per i danni che ne derivano.
• La macchina può essere utilizzata soltanto con accessori e utensili originali del produttore.
• Qualsiasi uso diverso risultta non conforme alla destinazione d'uso. Il fabbricante non si assume alcuna responsabilità per i dati risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.

Si prega di osservare che i nostri appearecchi non sono destinati a un uso commerciale, artigianale o industriiale. Non ci si assume alcuna responsabilita se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni generali di sicurezza per gli attrezzi elettrici

Avviso! Leggere attendamente tutte leindicazioni di sicurezza e le istruzioni! Omissionsi nel rispetto delleindicazioni di sicurezza e delle istruzioni possono provocare scosse elettriche, incendi e/olessoni gravi!

Conservare tutte leindicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine "attrezzo elettrico"utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati da rete (con cavo di rete) e ad attrezzi elettrici a batteria (senza cavo di rete).

1) Sicurezza sul posto di lavoro

a) Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordate e non illuminate potrebbero provocare infortuni.

b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono inflammare la polvere o i vapori.

c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

2) Sicurezza elettrica

a) La spina di collegamento dell'elettroutensile deve adattarsi alla presa. Non deve essere assolutamente modificato. Non utilizzato spine di adattamento insieme ad elettroutensili con collegamento a terra di protezione. Spine non modificate e prese adatte riducono il rischio di sca-rica elettrica.

b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

c) Tenere gli elettroutensili al riparo da pioggia e umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina alla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumento se si utilizzato cavi di collegamento danneggiati o aggrovigliati.

e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare sostanto un cordone di prolungaindicatoanche per l'uso in ambienti esterni.L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.

f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzato un interrottore differenziale. L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un eletttroutensile. Non utilizzato un eletttroutensile quando si è stanchi o sost l'effetto di droghe, alcohol o medicinali. Un mo-mentation di disattenzione nell'uso dell'eletttroutensile cui portare a lesioni gravi.

b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare i dispositivi di protezione individuale, come maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di sicurezza o otoprotettori, a seconda del tipo e dell'uso dell'eletttroutensile, riduce il rischio di lesioni.

c) Evitare una messa in funzione accidentale. Accertarsi che l'elettroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico siiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, posso no verificarsi incidenti.

d) Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione cui provocare lesioni.

e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In quello modo è possibile controlare in modo migliorare l'elettrotensile in situazioni inattese.

f) Indossare abbligamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbligamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere cui ridurre i rischi dovuti alla polvere stessa.

h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettricianche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un comportamento incauto può portare a gravi lesioni in poche frazioni di secondo.

4) Utilizzo e gestione dell'attrezzo elettrico

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare per il proprio来做 l'elettrotensile appositamente previsto. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza manteendosi entro l'intervallo di potenza specificato.

b) Non utilizzato elettROUTensili con interrottore difettioso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

c) Estrarre la spina alla presa e/ o rimuovere la batteria prima di impostare i parametri del dispositivo, sostuire i componenti dell'utensile impiegato o riporre l'eletttroutensile. Questa precauzione impedisce l'avvio accidentale dell'attezzo elettrico.

d) Tenere gli eletttroutensili non utilizzati fuori alla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha fatto le presenti istruzioni. Gli eletttroutensili sono pericolosi se utilizzati da persone inesperte.

e) Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attezzo elettrico. Molti infortuni sono causati da una catti-va manutenzione degli apparecchi.

f) Tenere gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affiliati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agedoli da controllare.

g) Utilizzare l'electrontensile, gli accessori, gli strumenti impiegati etc.attenendosi alle struzioni.E prendendo in considerazione le condizioni operative e I'attività da svolgere.Unutilizzato degli elettroutensili per applicazioni diverse da quel-le previste pue可供tare situazioni pericolose.

h) Mantenere le maniglie e le relative superfici asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono un funzionamento e un controllo sicuri dell'elettroutensile in situazioni impreviste.

5) Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In quosto modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

Avviso! Questo attrezzo elettrico genera un Campo magnetico durante l'esercizio. Tale Campo più daneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioniserie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzato l'attrezzo elettrico.

Regole di sicurezza supplementari per l'utilizzo della levigatrice a nastro e a disco

Avviso: Non utilizzato la macchina finché non è stata completamente assemblata e installata secondo le istruzioni per l'uso.

• Nel caso in cui non si abbia dimestichezza nell'utilizzo della molatrice, richiedere le dovute indicatori al proprio responsabile,istruttore o a un'altra persona qualificata.
• Attenzione: Questa macchina è concepita solo per la molatura del legno o materiali simili al legno. La levigatura di materiali diversi cui po sono incendi, lesioni o danni al prodotto.
  Utilizzare sempre occhiali protettivi.
• Questa macchina delve essere utilizzata solo per lavori eseguiti in luoghi interni.
• Importante: Montare ed utilizzare la macchina solo su una superficie orizzontale. Il montaggio su una superficie non orizzontale può provocare danni al motore.
• Se la macchina è incline al ribaltamento o allo scivolamento durante il funzionamento, soprattutto durante la molatura di pezzi la lavorare lunghi o pesanti, la macchina deve essere ben collegata ad una superficie portante.
• Accertarsi che il nastro abrasivo scorra nella direzione corretta. A tal fine, osservare le frece sul lato posteriore del nastro.
• Verificare che il nastro abrasivo venga trascinnato correttamente in modo che non possa scivolare giù dai dischi di azionamento.
• Verificare che il nastro abrasivo non sia attorcigliato o allentato.
• Tenere saldamente il pezzo da lavorare durante la levigatura.

Utilizzare sempre la battuta quando si utilizes la levigatrice a nastro in posizione orizzontale.
- Tenere sempre saldamente il pezzo da lavorare verso il piano quando si utilizza la levigatrice a disco.
- Tenere sempre il pezzo da lavorare contro il lato di scorrimento verso il basso del disco da molare in modo che il pezzo sia ben appoggiato sul banco. Se si utilizza il lato che si muove verso l'alto del disco da molare, il pezzo da lavorare potrebbe essere scagliato lontano ferendo le personne presenti.
- Tenere sempre una distanza minima di circa 1,6 mm o meno fra il ravolo o la battuta e il nastro o il disco da molare.
Nonutilizzare guanti protettivi etenere fermo il pezzo da lavorare con uno straccio durante la molatura.
Levigare con la grossezza del grano del legno.
- Per un funzionamento sicuro, non levigare mai pezzi da lavorare troppo piccoli.
- Evitare movimenti scomodi della mano che potrebbero farvi scivolare improvisamente nel nastro abrasivo o nel disco da molare.
- Se si lavorano pezzi di grande dimensioni, è necessario utilizzato un supporto aggiuntivo all'altezza del banco.
Non levigare mai un pezzo da lavorare non supportato. Supportare il pezzo da lavorare con il banco o con la battuta di arresto, ad eccezione di pezzi da lavorare curvi sul lato esterno del disco da molare.
- Rimuovere tutti i residui e altri pezzi dal banco, dalla battuta di arresto o dal nastro abrasivo prima di accendere la macchina.
- Non appoggiare o montare nulla sul banco quando la molatrice è in funzione.
- Spagnere la macchina e staccare la spina alla presa di corrente durante l'installazione o la rimozione di accessori.
Non abbandonare mai l'area di lavoro dell'attrezzo se l'attrezzo è acceso o se l'attrezzo non è ancora giunto ad un arresto completo.
- Appoggiare sempre il pezzo da lavorare sul banco per molatura oppure appoggiarlo saldamente sulla relativa battuta di arresto. Appoggiare in modo sicuro sul banco gli attrezzo curvi durante la molatura sulla ferraccia.

6. Rischi residui

La macchina è stata costruita secondo technologie all'avanguardia e conformmente alle regole di tecnia di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni per dita e mani a causa del disco da molare in rotazione in caso di guida impropria o appoggio non corretto dell'attrezzo di levigatura.
• Pericolo di lesions dovute al lancio di attrezzi in caso di supporto o guida impropri.
• Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadequati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si ris-. spettano complessivamente leindicazioni di sicurezza e l'utilizzo conforme nonché il manuale di istruzioni.

7. Dati tecnici

Dimensioni strutturali Lun. x Larg. x Alt.	460 x 360 x 280 mm
ø disco 150 mm
Rotazioni del disco 2980 min	-1
Dimensioni nastro abrasivo 915 x 100 mm
Velocità nastro abrasivo 7,5 m/s
Inclinazione 0° - 90°
Dimensioni della tavola 225 x 160 mm
Inclinazione banco 0°-45°
Peso 16,5 kg
Motore	230-240 V~ / 50 Hz
Potenza assorbita	370 W

Con riserva di modifiche tecniche

I valori di rumore e vibrazione sono misurati secondo la norma EN 62841-1.

Livello di pressione acustica LpA	81 dB
Incertezza KpA	3 dB
Livello di potenza acustica LwA	94 dB
Incertezza KwA	3 dB

Indossare otoprotettori.

L'esposizione al rumore cui provocare la perdita dell'udito. Valori totali delle vibrazioni (somma vettoriale in tre direzioni) misurati conformmente alla norma EN 62841-1.

8. Montaggio e utilizzato

Prima della messa in funzione

Prima del collegamento assicurarsi che i dati sulla pia-strina indicatrice correspondano ai dati della rete.

Attenzione!

Prima della messa in funzione del prodotto, è obbligatorio montarlo completeness!

Avviso!

Estrarre sempre la spina elettrica prima di eseguire le regolazioni sull'apparecchio.

• Prima della messa in funzione devono essere montati in modo corretto tutte le copertura e i dispositivi di sicurezza.
  Il nastro abrasivo e la ferraccia devono potersi muovere liberamente.
• In caso di legno prelavorato, fare attenzione alla presenza di corpi estranei, come ad es. chiodi o viti, ecc.
• Prima di azionare l'interruttore di accensione/spegnimento, assicurarsi che la carta vetrata sia montata correttamente e che le parti mobili si spostino lavormente.

8.1 Montaggio (Fig. 1 - 5)

• Montare la protezione inferiore del disco (15) con le viti (16). (Fig. 2)
• Montare il banco per molatura (14) e fissarlo con la vite ad alette (1). (Fig. 3+4) Il banco per molatura (14) può essere regolato in continuo da 0^ a 45^ per mezzo della Scala per i tagli obliqui (2) e la vite ad alette (1). La battuta trasversale regolabile (13) garantisce una guida sicura del pezzo da lavorare. Attenzione! Il disco di levigatura (11) delve potersi muovere liberamente, la distanza tra il banco per molatura (14) e il disco di levigatura (11) non deve perché essere maggiore di 1,6 mm.
• Montare la guida di arresto (7) e fissarla con le viti a brugola (17) (Fig. 5). Attenzione! Il nastro abrasivo (6) delve poter scorrere liberamente.

8.2 Sostituzione del nastro abrasivo (6) (fig. 6-9)

• Scollegare la spina elettrica.
  Rimuovere le viti (18).
• Rimuovere la protezione del nastro abrasivo (19).
• Muovere verso destra il tendinastro (10) per allentare il nastro abrasivo (6).
• Sfilare il nastro abrasivo (6) da diaetro.
• Montare il nuovo nastro abrasivo in ordine inverso. Attenzione! Fate attenzione al senso di scorrimento: sul rivestimento esterno e sul lato interno del nastro abrasivo!

8.3 Regolazione del nastro abrasivo (6)

• Scollegare la spina elettrica.

• Spingere piano a mano il nastro abrasivo (6) nella direzione di marcia.

• Il nastro abrasivo (6) deve scorrere al centro della superficie di levigatura, altrimenti cui venire regolato ulteriamentetramite la vite a testa zigrinata (8).

8.4 Modifica della posizione di levigatura del nastro (6) (fig. 10-12)

• Allentare la vite a brugola (5).
• Spostare verso l'alto il nastro abrasivo (6) nella posizione desiderata.
• Stringere nuovamente la vite a brugola (5) per fissare esta posizione.
• In esta posizione il banco per molatura può essere inserto verso il portapezzi; a questo scopo occorre prima allentare le due viti a brugola (17) e quando rimuovere la guida di arresto (7). Ora è possibile spingere il banco per molatura nel foro del tubo di supporto (20) e fissare con la vite di bloccaggio (1).

8.5 Sostituzione del foglio abrasivo sulla ferraccia (11)

Smontare la protezione inferiore del disco (15) rimuovendo le 2 viti (16). Rimuovere la carta vetrata alla ferraccia (11) e montare il nuovo foglio (fissaggio a velcro).

Uso come macchina stazonaria

Per l'uso continuo, si consiglia il montaggio su un banco da lavoro.

• A tal fine, contrassegnare i fori posizionando la molatriceosieme verrà installata in seguito e tracciare quindi la posizione dei fori da praticare sul banco da lavoro.
• Effettuare i fori atraverso il banco da lavoro.
• Posizione are la molatrice sui fori e insertire attraverso i fori della molatrice e del banco da lavoro le viti adatte da sopra.
• Avvitre ora dal basso la molatrice con le rondelle di rasamento applicate da quello e i dadi esagonali adatti.

Uso come macchina mobile

Per l'uso mobile della molatrice, si consiglia il montaggio su una piastra di base adatta. La si può bloccare sul rispetto Banco da lavoro.

La piastra di base deve ave uno spessore minimo di 19 mm ed essere sufficientemente più grande della molatrice, per poter avere spazio per il bloccaggio.

• Contrassegnare i fori da effettuare sulla piastra di base.
• Procedere come descriptto nelle ultime 3 fasi del punto "Uso come macchina stazionaria".

Indicazione: Fare attenzione alla corretta lunghezza delle viti. Le viti Spax non devono sporgere per non danneggiare il sottosuolo, ma le viti a testa esagonale devono sporgere in modo da poter fissare le rondelle di rasamento e dadi esagonali.

8.6 Interruftore ON/OFF (12)

La levigatrice viene accesa premendo il pulsante verte 1"
Per spagnere la levigatrice, premere il pulsante rosso .0".

Avviso: Per accendere e spegnere la molatrice, non passare mai il braccio sopra all'apparecchio! Pericolo di lesioni!

8.7 Levigatura

• Durante la levigatura tenere il pezzo da lavorare sempre saldamente.
  Non esercitare troppa pressione.
  Il pezzo da lavorare dovrebbe venire mosso con leggere oscillazioni in avanti e indietro sul nastro abrasivo ovvero sulla piastra di molatura per evitare che la carta vetrata si consumi solo da un lato!
• Importante! I pezzi di legno devono essere levigati sempre nel senso della venatura per evitare che si formino schegge. Attenzione! Se durante il lavoro il disco o il nastro abrasivo dovessero bloccarsi, togliere il pezzo da lavorare e espettare fino a quando l'apparecchio abbia di nuovo raggiunto il numero di giri massimo.

9. Trasporto

Se si desidera trasportare l'apparecchio in un altrlo luogo, scollegarlo alla rete elettrica e collocarlo nell'apposto nuovo luogo di utilizzo.

10. Istruzioni di lavoro

Levigatura di smussi spigoli (fig. 14)

Il piano di lavoro più essere inclinato in continuo da 0^ a 45^ .

• Allentare la vite di bloccaggio (1).
• Portare il piano all'inclinazione desiderata. Attenzione: Anche inclinato, il banco di lavoro non deve trovarsi a una distanza superiore a 1,6 mm dal disco da molare!
• Serrare poi di nuovo la vite di bloccaggio (1).

Levigatura di parti frontali con una dima per tagli obliqui (fig. 15)

La dima per tagli obliqui inclua nella fornitura (13) fac- lita la levigatura di precisione. Si consiglia di utilizzarla

per la levigatura delle parti frontali (corte).

Indicazione: Muovero sempre il pezzo da lavorare da sinistra verso il centro del disco da molare, mai viceversa! Pericolo di lesioni dovuto alla proiezione del pezzo da lavorare verso l'esterno!

Levigatura orizzontale e verticale (fig. 10-12+16)

La molatrice può essere utilizzata in verticale e in orizzontale. Il piano di lavoro si presta atrambe le applicazioni.

• Allentare la vite a brugola (5).
• Spostare verso l'alto il nastro abrasivo (6) nella posizione desiderata.
• Stringere nuovamente la vite a brugola (5) per fissare esta posizione.
• In esta posizione il banco per molatura può essere inserito verso il portapezzi; a quello scopo occurs prima allentare le due viti a brugola (17) e quindi rimuovere la guida di arresto (7). Ora è possibile spingere il banco per molatura nel foro del tubo di supporto (20) e fissare con la vite (1).

Indicazione: Levigare i peszzi lunghi in posizione verticale spostandoli in modo uniforme sul nastro abrasivo.

Levigatura superficiale sul nastro abrasivo (fig. 17)

• Tenere saldamente il pezzo da lavorare (W). Fare attenzione alle dita! Pericolo di lesions!
• Guidare il pezzo da lavorare premendolo con decisione contro i supporti per la levigatura (X) uniformamente sul nastro abrasivo. Attenzione: Occorre prestare particolare attenzione durante la smerigliatura di materiali particolarmente sottili o lunghi (eventualmenteanche alla nonza supporti per la levigatura (X)).Non preme mai troppo in modo che il materiale di scarto possa essere trasportato via dal nastro abrasivo.

Molatura di parti tonde concave (Fig. 18)

Avviso: Non levigare le parti frontali di pezzi diritti sull'albero di trascinamento (R)! Il pezzo da lavorare (W) potrebbe essere scagliato lontano. Pericolo di lesioni! Levigare sempre le parti arrotondate concave sul nastro abrasivo verso l'albero di trascinamento.

• Tenere saldamente il pezzo da lavorare. Fare attenzione alle dita! Pericolo di lesions!
• Muovere il pezzo in modo uniforme sul nastro abrasivo. Attenzione: Prestare particolare attenzione quando si molano materiali molto sottili o lunghi.

Levigatura di parti tonde convesse (fig. 19)

Le parti arrotandate convesse devono essere levigate con il disco da molare muovendo il pezzo (W) dal bordo

sinistro verso il centro del disco.

• Tenere saldamente il pezzo da lavorare. Fare attenzione alle dita! Pericolo di lesions!
• Premere il pezzo in modo uniforme contro il disco da molare muovendolo da sinistra verso il centro del disco.

Avviso: Non levigare mai le parti arrotondate concave sul lato destro del disco da molare! Il pezzo potrebbe essere scagliato via! Pericolo di lesioni!

11. Pulizia e manutenzione

Avviso! Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre la spina elettrica!

Misure di manutenzione generali

Di quando in quando asportare con un panno trucoli e polvere alla macchina. Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.

Per pulire la plastica non utilizzato agenti corrosivi.

Indicazioni generali per la manutenzione

Pulire con cura la molatrice dopo agli utilizzato. Lubrificare regolarmente tutte le parti mobili. Incerare il piano di lavoro con uno strato sottile di cera per impiegto in ambito automotive; quello facilitata la pulizia del piano di lavoro.

Ritensionamento e sostituzione della cinghia dentata (fig. 1; 20)

Attrezzo necessario:

• Cacciavite a croce (non incluso nel contento della fornitura)

Ritensionamento della cinghia

1. Per prima casa rimuovere la copertura della cinghia (5a), allentando la vite con un cacciavite a croce.
2. Allentare le tre viti di fissaggio con un cacciavite a croce.
3. Regolare quando la tensione della cinghia con la vite a esagono cavo. In quello modo è possibile allentare o tendere la cinghia.
4. Se la cinghia cede più di 6 mm (premendo con il pollice), è necessario ritenderla.
5. Stringere nuovamente le viti di fissaggio.
6. Riposizionare il coperchio della cinghia (5a) e avvitarlo.

Sostituzione della cinghia

1. Per prima casa rimuovere la copertura della cinghia (5a), allentando la vite con un cacciavite a croce.
2. Allentare le tre viti di fissaggio con un cacciavite

a croce.

1. Allentare quindi la cinghia con la vite a esagono cavo. Posizionale re la nuova cinghia.
2. Controllare a Anything punto la tensione della cinghia (pressione del pollice). Se la cinghia cede più di 6 mm (premendo con il pollice), è necessario ritenderla.
3. Stringere nuovamente le viti di fissaggio.
4. Riposizionare il coperchio della cinghia (5a) e avvitarlo.

Pulizia

Nelle levigatrici a nastro e a disco si può accumulare della polvere. Controllare regolarmente (idealmente dopo agli utilizzato) e rimuoverve la polvere, ad esempio soffiando o con attenzione con aria compressa.

Informazioni sulle riparazioni

Occorre notare che in quello prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti peszi come materiali di consumo.

Pezzi soggetti a usura*: Spazzole di carbone, abrasivi, cinghie

• non necessariamente compreso nel contento della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

12. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30^ .

Conservare l'eeltroutensile nell'imballaggio originale. Coprire l'eeltroutensile per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'elettroutensile.

13. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passareattraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati delle operazioni di distacco alla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.
  Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolò mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare solamente cavi di collegamento con la denominazione H05 V V-F.

La designazione del tipo deve essere stampata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 230V
• I cordoni di prolunga fino a 25 m di lunghezza devono aver une sezione di 1,5 millimetri quadrati.

Tipodi collegamento Y

Se è necessario, sostuire il cavo di allacciamento alla rete: la sostituzione deve essere effettuata dal produttore o da un suo rappresentante per evitare rischi per la sicurezza.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati dell'etichetta identificativa del motore

14. Smaltimento e riciciclaggio

Il materiale d'imballaggio è rificabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositorio usato devono essere rimossi prima della consegna, alla distruggerli! Il loro smaltimento è regolato alla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsable in prima persona per la cancellazione dei dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti praticamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali).

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

• É possibile consegnare Gratisamente al produttore, alla dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un'alto centro di raccolta autorizzato nelle proprie vicinanze.

• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispetto servizio clienti.

• In caso di consegnata da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo cui richiedere il ritiro Gratis del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad appearecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paessi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

15. Risoluzione dei guasti

Guasto Possibile causa Azione correttiva
Il motore non si avvia. a)	Interruttore ON/OFF danneggiato. b) Linea dell'interruttore ON/OFF danneggiata. c) Relè dell'interruttore ON/OFF danneggiato. d) Fusibile bruciato. e) Motore bruciato.	a-d) Prima di utilizzare la molatrice, sostuire tutte le parti danneggiate. e) Contattare il proprio centro di assistenza locale oppure una stazione di servizio autorizzato. Ogni tentativo di riparazione più可供are dei pericolis se non viene eseguito da un esperto qualificato.
La macchina rallenta durante il lavoro.	Viene esercitata una pressione excessiva sul pezzo da lavorare.	Esercitare una pressione inferiore sul pezzo da lavorare.
Il nastro abrasivo si staccà dai dischi di azionamento.	Non circola nella guida. Regolare la guida.
Il legno brucia durante la levigatura.	a) Sul disco da molare o sul nastro abrasivo vi è applicato troppo lubricamente. b) è stata esercitata una pressioneccessiva sul pezzo da lavorare.	a) Sostituire il nastro o il disco. b) Ridurre la pressione sul pezzo da lavorare.

Las lineas de connexion electrica deben estar en el caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso del caso de la linea de conexión electrónica.

Spis tresci: Strona:

5. Indicati di securitate generale pentru scule electrice

Purtati cesti antifonice.

8.6 Comutator de pornire/oprille (12)

10. Indicati di lucru

Slefuirea fatagelor si muchiilor (fig. 14)

Masa de lucru poate fi ajustata progresiv de la 0^ la 45^ .

Indicati de intretinere curenta generale

Vizi evidenti vanno segnalati entro 8 giorni da licezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre machine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualsi asi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
