BTS800 - Schleifmaschine SCHEPPACH - Kostenlose Bedienungsanleitung

Produkttyp	Kombinierte Band- und Tellerschleifmaschine
Marke	Scheppach
Modell	BTS800
Abmessungen (L x B x H)	460 x 360 x 280 mm
Gewicht	16,5 kg
Stromversorgung	230-240 V ~, 50 Hz
Leistungsaufnahme	370 W
Scheibendurchmesser	150 mm
Scheibengeschwindigkeit	2980 min⁻¹
Abmessungen des Schleifbandes	915 x 100 mm
Bandgeschwindigkeit	7,5 m/s
Bandneigung	0° - 90°
Tischneigung	0° - 45°
Tischabmessungen	225 x 160 mm
Schalldruckpegel (LpA)	81 dB (Unsicherheit 3 dB)
Schallleistungspegel (LWA)	94 dB (Unsicherheit 3 dB)
Geeignete Materialien	Holz und ähnliche Materialien
Befestigungsart Schleifmittel	Klettverschluss für Scheibe, mechanische Spannung für Band
Wartung	Regelmäßige Reinigung, Ölen beweglicher Teile, Riemenprüfung
Verschleißteile	Kohlebürsten, Schleifmittel, Riemen
Sicherheit	Schutzbrille, Gehör- und Atemschutz empfohlen; Notausschalter; vor Wartung Netzstecker ziehen

Häufig gestellte Fragen - BTS800 SCHEPPACH

Wie wechselt man das Schleifband an der BTS800?

Um das Schleifband zu wechseln, ziehen Sie zuerst den Netzstecker. Entfernen Sie die Schrauben (18) und die Bandabdeckung (19). Bewegen Sie den Spanner (10) nach rechts, um das Band zu entspannen. Entfernen Sie das alte Band von hinten. Setzen Sie das neue Band ein, wobei Sie die auf dem Gehäuse und im Inneren des Bandes angegebene Laufrichtung beachten. Montieren Sie die Abdeckung wieder und ziehen Sie die Schrauben fest.

Wie stelle ich die Zentrierung des Schleifbandes ein?

Ziehen Sie den Netzstecker. Drehen Sie das Band (6) manuell in Laufrichtung. Wenn es nicht zentriert ist, justieren Sie es mit der Rändelschraube (8) an der Seite. Drehen Sie sie, bis das Band mittig auf der Schleiffläche läuft.

Welche Spannung ist für den Antriebsriemen richtig?

Der Riemen muss so gespannt sein, dass er bei Daumendruck nicht mehr als 6 mm nachgibt. Zum Einstellen entfernen Sie die Riemenabdeckung (5a), lösen Sie die drei Befestigungsschrauben und stellen Sie die Spannung mit der Innensechskantschraube ein. Ziehen Sie die Schrauben wieder fest und setzen Sie die Abdeckung auf.

Kann die Schleifmaschine für andere Materialien als Holz verwendet werden?

Nein, diese Maschine ist ausschließlich zum Schleifen von Holz und ähnlichen Materialien vorgesehen. Das Schleifen anderer Materialien (Metall, Kunststoff usw.) kann zu Brand, Verletzungen oder Geräteschäden führen.

Wie reinige ich die Schleifmaschine BTS800?

Ziehen Sie vor der Reinigung immer den Netzstecker. Wischen Sie die Maschine mit einem Tuch ab, um Späne und Staub zu entfernen. Verwenden Sie Druckluft, um angesammelten Staub im Inneren auszublasen. Verwenden Sie keine ätzenden Mittel für Kunststoff. Ölen Sie die rotierenden Teile einmal im Monat.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Wenn Staub entsteht, verwenden Sie zusätzlich eine Staubmaske. Vermeiden Sie lockere Kleidung und Schmuck und binden Sie lange Haare zusammen.

Wie wechsle ich die Schleifscheibe?

Ziehen Sie den Netzstecker. Entfernen Sie den unteren Scheibenschutz (15) durch Lösen der beiden Schrauben (16). Entfernen Sie das alte Schleifmittel von der Scheibe (11) und setzen Sie das neue Schleifpapier mit dem Klettverschluss auf. Setzen Sie den Schutz wieder ein.

Kann die Schleifmaschine in vertikaler Position verwendet werden?

Ja, das Schleifband kann in vertikale Position (0° bis 90°) eingestellt werden. Lösen Sie die Innensechskantschraube (5), bewegen Sie das Band nach oben in die gewünschte Position und ziehen Sie die Schraube wieder fest. Der Schleiftisch kann abgenommen und in dieser Position als Auflage verwendet werden.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst die Stromversorgung. Mögliche Ursachen sind ein defekter Ein-/Ausschalter, ein beschädigtes Kabel, eine durchgebrannte Sicherung oder ein durchgebrannter Motor. Ersetzen Sie beschädigte Teile oder wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie nicht, den Motor selbst zu reparieren.

Wie transportiere und lagere ich die Schleifmaschine?

Zum Transport ziehen Sie den Netzstecker und stellen Sie das Gerät an einem anderen vorgesehenen Ort auf. Zur Lagerung stellen Sie das Gerät und seine Zubehörteile an einem trockenen, frostfreien und für Kinder unzugänglichen Ort. Die ideale Temperatur liegt zwischen 5 und 30 °C. Bewahren Sie die Bedienungsanleitung in der Nähe auf.

BEDIENUNGSANLEITUNG BTS800 SCHEPPACH

Erklärung der Symbole auf dem Gerät

	Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich!
	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweiselesen und beachten!
	Tragen Sie eine Schutzbrille.
	Tragen Sie einen Gehörschutz.
	Tragen Sie bei Staubentwicklung einen Atemschutz!
	Achtung! Verletzungsgefahr! Nicht in die laufende Schleifscheibe greifen!
	Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport,müssen Sie das Gerät ausschalten und von der Stromversorgung trennen.
CE	Das Produkt entspricht den geltenden europäischen Richtlinien.
ΔΔ	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung 7
2. Gerätebeschreibung 7
3. Lieferumfang 7
4. Bestimmungsgemäß Verwendung 8
5. Allgemeine Sicherheitseinweise fur Elektrowerkzeuge 8
6. Restrisiken 11
7. Technische Daten 11
8. Aufbau und Bedienung 11
9. Transport 13
10. Arbeitschinweise 13
11. Reinigung und Wartung 13
12. Lagerung 14
13. Elektrischer Anschluss 14
14. Entsorgung und Wiederverwertung 15
15. Störungsabhilfe 16
16. Konformitätserklung 294

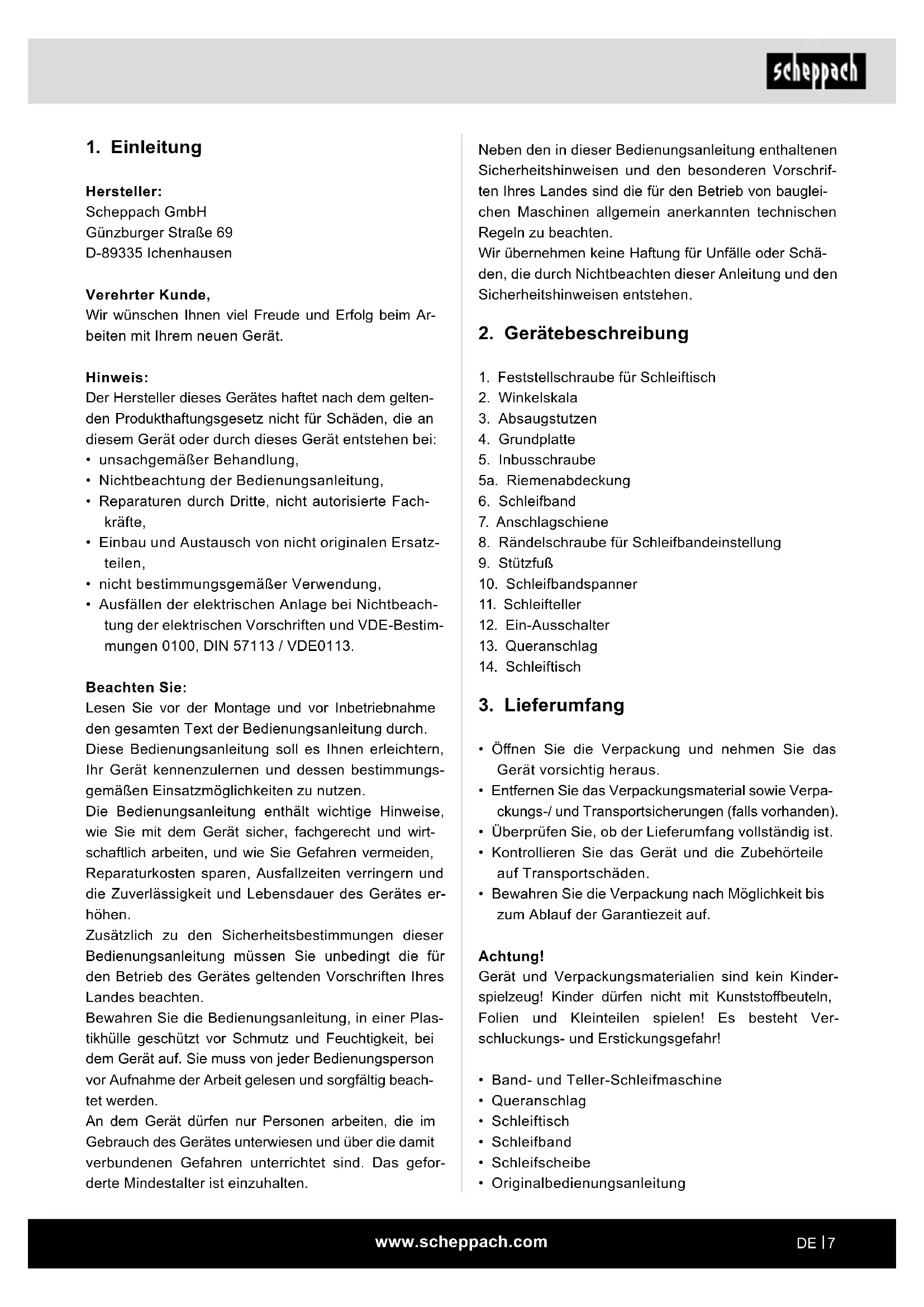

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit Ihr dem neuen Gerät.

Hinweis:

Der Hersteller theses Gerates haftet nach dem geltenden Produktthaftungsgesetz nicht fur Schaden, die an thisem Gerat oder durch these geser entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ohnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät)dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Feststellschraube für Schleifttisch
2. Winkelskala
3. Absaugstutzen
4. Grundplatte
5. Inbusschraube
   5a. Riemenabdeckung
6. Schleifband
7. Anschlagschiene
8. Rändelschraube für Schleifbandeinstellung
9. Stutzfuß
10. Schleifbandspanner
11. Schleifteller
12. Ein-Ausschalter
13. Queranschlag
14. Schleiftisch

3. Lieferumfang

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden)
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerat und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder)durfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Band- und Teller-Schleifmaschine
  Queranschlag
  Schleifttisch
  Schleifband
  Schleifscheibe
  Originalbedienungsanleitung

4. Bestimmungsgemäß Verwendung

Der Band- und Tellerschleifer dient zum Schleifen von Holzern aller Art, entsprechend der Maschinengröse. Die Maschine entspricht der gultigen EG-Maschinenrichtlinie.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sichereits-technischen Regel müssen beachtet werden.
Die Maschinearf nur von sachkundigen Personen genutzt, gewartet oder repariert werden, die damit vertraut und uber die Gefahren unterrichtet sind. Eigenmachtige Veränderungen an der Maschinen schlieben eine Haftung des Herstellers fur darauf resultierende Schaden aus.
Die Maschineoridaurmit Originalzubehorund Original-WerkzeugendesHerstellergenutztwerden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden haftet der Hersteller nicht, das Risikodafürträgt allein der Benutzer.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warning! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen!

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzbalters ver-mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicheren im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vorheiten, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Warnung! Dieses Elektrowerkzeug erzeuft während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Zusätzliche Sicherheitsregeln für die Band- und Tellerschleifmaschine

Warning: Verwenden Sie ihre Maschine nicht, bevordiese nicht vollständig entsprechend den Anleitungen zusammengebaut und installiert ist.

• Falls Sie nicht mit der Bedienung der Schleifmaschine vertraut sind, verlangen Sie Anleitungen vor Ihrem Leiter, Lehrer oder einer anderen qualifizierten Person.
• Achtung: Diese Maschine ist nur für das Schleifen von Holz oder holzahnlichem Material entwickelt worden. Das Schleifen von anderen Materialien kann zu Feuer, Verletzungen oder Beschädigungen des Produktes führen.
• Verwenden Sie immer Schutzbrillen.
• These Maschine ist nur für Innenarbeiten zu verwenden.
• Wichtig: Montieren und verwenden Sie die Maschinen nur auf einer horizontalen Fläche.

Die Montage an nicht horizontaler Fläche kann zue einer Beschädigung des Motors führen.

• Falls eine Tendenz besteht, dass die Maschine wahrrend des Betriebes, insbesondere beim Schleifen von langen oder schweren Werkstücken überkappen oder wandern konne, muss die Maschine gut mit einer tragenden Oberfläche verbunden werden.
• Überzeugen Sie sich, dass das Schleifband in die richtige Richtung lauft. Beachten Sie dazu die Pfeile auf der Rückseite des Bandes.
• Überzeugen Sie sich, dass das Schleifband richtig geführt wird, sodass diesen nicht von den Antriebs-scheiben abrollen kann.
• Überzeugen Sie sich, dass das Schleifband nicht verwickelt oder locker ist.
• Halten Sie das Werkstück fest, wenn Sie es schleifen.
• Verwenden Sie immer den Anschlag, wenn Sie die Bandschleifmaschine in horizontaler Position verwenden.
• Halten Sie immer das Werkstück fest an den Tisch, wenn Sie die Tellerschleifmaschine verwenden.
• Halten Sie immer das Werkstück an die nach unten laufende Seite der Schleifscheibe, sodass das Werkstück gut am Tisch aufliegt. Wenn Sie die nach oben laufende Seite der Schleifscheibe verwenden, konnte das Werkstück weggeschleudert werden und dadurch Personen gefährden.
• Halten Sie immer einen Mindestabstand von etwa 1,6 mm oder weniger zwischen dem Tisch oder Anschlag und dem Schleifband oder Schleifscheibe ein.
• Tragen Sie keine Handschuhe und halten Sie das Werkstück nicht mit einem Lappen, wenn Sie das Werkstück schleifen.
• Schleifen Sie mit der Korngröbe des Holzes.
• Schleifen Sie niemals Werkstücke, die zu Klein für eine sichere Bedienung sind.
• Vermeiden Sie ungeschickte Handbewegungen, bei der Sie plottlich in das Schleifband oder Schleifscheibe abgleiten können.
• Wenn Sie große Werkstücke bearbeiten, sollen Sie eine zusätzliche Unterstützung in Tischhöhe verwenden.
• Schleifen Sie niemals ein ungestütztes Werkstück. Unterstützung Sie das Werkstück mit dem Tisch oder dem Anschlag, mit Ausnahme von gekrummten Werkstücken an der Außenseite der Schleifscheibe.
• Entfernen Sie immer Abfallstücke und andere Stücke vom Tisch, Anschlag oder Schleifband, bevor Sie die Maschine einschalten.

• Planen oder montieren Sie nichts auf dem Tisch, wenn die Schleifmaschine in Betrieb ist.

• Schalten Sie die Maschine ab undziehen Sie den Stecker aus der Steckdose, wenn Sie Zubehör installmentieren oder entfernen.

• Verlassen Sie den Arbeitsbereich des Werkzeuges niemals, wenn das Werkzeug eingeschaltet ist oder das Werkzeug noch nicht vollständig zum Stillstand gekommen ist.
• Legen Sie das Werkstück stets auf dem Schleifttisch auf bzw. legen Sie these am Schleifanschlag fest an. Gekrumptte Werkzeuge beim Schleifen am Schleiftteller sicherauf den Tisch auflegen.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch konnen beim Arbeiten einzeln Restrisiken auftreten.

• Verletzungsgefahr für Finger und Fälle durch die rotierende Schleifscheibe bei unsachgemäßer Führung oder Auflage des zu schleifenden Werkzeugs.
• Verletzungsgefahr durch wegschleudernde Werkzeuge bei unsachgemäß Halterung oder Führung.
• Gefährung durch Strom bei Verwendung nicht ordnungsgemäß Elektroanschlussleitungen.
• Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die Sicherheitshinweise und die Bestimmungsgemäß Verwendung, sowie die Bedienungsanweisung insgesamt beachtet werden.

7. Technische Daten

Baumafe L x B x H 460 x 360 x 280 mm

Ø Scheibe 150 mm
Umdrehungen der Scheibe 2980 min	-1
Schleifband Abmessungen 915 x 100 mm
Schleifband Geschwindigkeit 7,5 m/s
Schrägstellung 0° - 90°
Tischabmessung	225 x 160 mm
Schrägstellung Tisch	0°-45°
Gewicht	16,5 kg
Motor	230-240 V~ / 50 Hz
Aufnahmeleistung	370 W

Technische Änderungen vorbehalten

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841-1 ermittelt.

Schaldruckpegel LpA	81 dB
Unsicherheit KpA	3 dB
Schalleistungspegel LwA	94 dB
Unsicherheit KwA	3 dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Lärn kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841-1.

8. Aufbau und Bedienung

Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Schleifband und Schleifteller müssen frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nagel oder Schrauben usw. achten.
• Bevor Sie den Ein-/ Ausschalter betätigten, vergewissern Sie sich, ob das Schleifpapier richtig montiert ist und bewegliche Teile leichtgangig sind.

8.1 Montage (Abb. 1 - 5)

• Unteren Scheibenschutz (15) mit den Schrauben (16) montieren. (Abb. 2)
• Schleiftisch (14) montieren und mit der Flügel-schraube (1) sichern. (Abb. 3+4). Der Schleiftisch (14) kann mittels der Gehrungsskala (2) und der Feststellschaube (1) stufenlos von 0^ bis 45^ verstellt werden. Der verstellbare Queranschlag (13) gewährleistet eine sichere Werkstückführung.

Achtung! Schleifteller (11) muss frei laufen konnen, der Abstand zwischen Schleiftisch (14) und Schleifteller (11)arf aber nicht großer als 1,6 mm sein.

• Anschlagschiene (7) aufsetzen und mit den Inbusschrauben (17) befestigen (Abb. 5). Achtung! Schleifband (6) muss frei laufen konnen.

8.2 Schleifband (6) wechseln (Abb. 6 - 9)

• Netzsteckerziehen.
• Schrauben (18) entfernen.
• Schleifbandschutz (19) abnehmen.
• Schleifbandspanner (10) nach rechts bewegen, um das Schleifband (6) zu entspannen.
• Schleifband (6) nach hinten abnehmen.
• Das neue Schleifband in umgekehrter Reihenfolge wieder montieren. Achtung! Laufrichtung beachten: auf Gehäuse, und auf der Innenseite des Schleifbandes!

8.3 Schleifband (6) einstellen

• Netzsteckerziehen.
• Schleifband (6) von Hand langsam in Laufrichtung schieren.
• Das Schleifband (6) muss mittig auf der Schleifflache laufen, ist dies nicht der Fall, so kann dies über die Rändelschraube (8) nachjustiert werden.

8.4 Schleifposition des Schleifbandes (6) verstellen (Abb. 10-12)

Die Inbusschraube (5) lockern.
- Schleifband (6) nach oben in die gewünschte Position bewegen.
- Inbusschraube (5) wieder festziehen, um diese Position zu fixieren.
- Zur Werkstückskauflage kann in dieser Position der Schleiftisch eingesetzt werden, hierzu müssen zuerst die beiden Inbusschrauben (17) losen und danach die Anschlagschiene (7) entfernen. Der Schleiftisch kann jetzt in das Loch des Halterohr (20) geschoben und mit der Feststellschraube (1) fixiert werden.

8.5 Schleifpapier auf Schleifteller (11) ersetzen

Demontieren Sie den unteren Scheibenschutz (15) indem Sie die 2 Schrauben (16) entfernen. Ziehen Sie das Schleifpapier vom Schleifteller (11) ab und montieren Sie das neue (Klettaftung).

Einsatz als stationäre Maschine

Für den andauernden Einsatz ist die Montage auf einer Werkbank empfehlenswert.

• Markieren Sie dazu die Bohrlocher, indem Sie die Schleifmaschine so platzieren, wie sie später installiert sein soll und zeichnen nun die Lage der zu bohrenden Löscher auf die Werkbank.
• Bohren Sie die Löscher durch die Werkbank.
• Platzieren Sie die Schleifmaschine über den Lochen und führen geeignete Schrauben von oben durch die Löscher der Schleifmaschine und der Werkbank.
  Von unten schrauben Sie nun die Schleifmaschine mit untergelegten Beilagscheiben und passender Sechskantmattern fest.

Einsatz als mobile Maschine

Für den mobilen Einsatz ihrer Schleifmaschine ist die Montage auf einer geeigneten Grundplatte empfehlenswert. Diese können Sie dann auf die jeweilige Werkbank klemmen.

Die Grundplatte sollen eine Mindeststarke von 19 mm haben und ausreichend länger als die Schleifmaschine sein, damit Sie Platz für die Klemmen finden.

• Markieren Sie die zu bohrenden Löscher auf der Grundplatte.
• Fahren Sie fort wie unter dem Punkt „Einsatz als stationäre Maschine “ in den letzten 3 Schritten beschrieben.

Hinweis: Achten Sie auf geeignete Länge der Schrauben. Spaxschrauben dürfen nicht überstehen, um den Untergrund nicht zu beschädigen, Sechskant-schrauben ragegen müssen überstehen, damit Beilagscheiben und Sechskantmuttern angebracht werden konnen.

8.6 Ein-, Ausschalter (12)

• Durch Drücken des grünen Tasters „1" kann der Schleifer eingeschaltet werden.
  Um den Schleifer wieder auszuschalten, muss der rote Taster. 0^ gedrückt werden.

Warning: Greifen Sie zum Ein- und Ausschalten der Schleifmaschine niemals über das Gerät zum Schalter! Verletzungsgefahr!

8.7 Schleifen

• Halten Sie das Werkstück während des Schleifens immer gut fest.
• Üben Sie keinen große Druck aus.

• Das Werkstück sollte beim Schleifen auf dem Schleifband, bzw. auf der Schleifplatte hin und her bewegt werden, um zu verhindern, dass das Schleifpapier einseitig verschleißt!

• Wichtig! Holzstücke sollen immer in Richtung der Holzmaserung geschliffen werden, um ein Absplittern zu verhindern. Achtung! Sollte beim Arbeiten die Scheibe oder das Schleifband blockieren, behmen Sieitte ihr Werkstück weg und warten, bis das Gerät seine Höchstdrehzahl erneut erreicht hat.

9. Transport

Wenn Sie das Gerät an einen anderen Ort transportieren wollen, trennen Sie das Gerät vom Netz und stellen Sie es an einen anderen dazu vorgesehenen Bereich auf.

10. Arbeitshinweise

Schleifen von Fasen und Kanten, (Abb. 14)

Der Arbeitstisch kann stufenlos von 0^ bis 45^ verstellt werden.

• Losen Sie dazu die Feststellschraube (1).
• Bringen Sie den Arbeitsstisch in die gewünschte Neigung. Achtung: Der Arbeitsstisch sollte auch geneigt nie weiter als 1,6 mm von der Schleifscheibe entfernst sein!
• Ziehen Sie die Feststellschraube (1) wieder fest an.

Schleifen von Stirnseiten mit einer Gehrungslehre, (Abb. 15)

Die mitgelieferte Gehrungslehre (13) erleichtert prazises Schleifen. Wir empfehlen ihre Verwendung beim Schleifen von (kurzen) Stirnseiten.

Hinweis: Bewegen Sie das Werkstück immer von links ins Zentrum der Schleifscheibe, niemals darüber hinaus! Verletzungsgefahr durch wegschleuderndes Werkstück!

Horizontales und vertikales Schleifen, (Abb. 10-12+16)

Ohne Schleifmaschine kann horizontal und vertical benutz werden. Der Arbeitstisch ist für andere Verwendungen sinnvoll einsetzbar.

Die Inbusschraube (5) lockern.
- Schleifband (6) nach oben in die gewünschte Position bewegen.
- Inbusschraube (5) wieder festziehen, um diese Position zu fixieren.
- Zur Werkstückskauflage kann in dieser Position der Schleiftisch eingesetzt werden, hierzu müssen zuerst die beiden Inbusschrauben (17) offen und dannach die Anschlagschiene (7) entfernen.

Der Schleiftisch kann jetzt in das Loch des Halterrohr (20) geschoben und mit der Schraube (1) fixiert werden.

Hinweis: Schleifen Sie lange Werkstücke in der vertikalien Position, indem Sie das Werkstück gleichmäßig über das Schleifband bewegen.

Oberflächenschleifen am Schleifband, (Abb. 17)

• Halten Sie das Werkstück (W) fest. Passen Sie auf ihre Finger auf! Verletzungsgefahr!
• Führn Sie das Werkstück, indem Sie es fest gegen die Schleifstütze (X) drücken, gleichmäßig über das Schleifband. Achtung: Besondere Vorsicht ist geboten beim Schleifen entsprechenden dūnen oder langen Materials (evtl.)sogar ohne Schleifstütze (X)).Der Anpressdruckarf Nie zu stark sein,damit abgeschliffenes Material vom Schleifband abtransportiert werden kann.

Schleifen konkaver Rundungen, (Abb. 18)

Warning: Stirnseiten von geraden Werkstücken nicht auf der Mitnahmewelle (R) schleifen! Dabei kann das Werkstück (W) weggeschleudert werden. Verletzungsgefahr!

Konkave Rundungen immer am Schleifband an der Mitnahmewelle schleifen.

• Halten Sie das Werkstück fest. Passen Sie auf ihre Finger auf! Verletzungsgefahr!
• Führer Sie das Werkstück gleichmäßig über das Schleifband. Achtung: Besondere Vorsicht ist geboten beim Schleifen entsprechenden dünnen oder langen Materials.

Schleifen konvexer Rundungen, (Abb. 19)

Konvexe Rundungen müssen an der Schleifscheibe geschlossen werden, indem das Werkstück (W) vom linken Rand zum Mittelpunkt der Schleifscheibe geführt wird.

• Halten Sie das Werkstück fest. Passen Sie auf ihre Finger auf! Verletzungsgefahr!
• Drücken Sie das Werkstück gleichmäßig gegen die Schleifscheibe und bewegen es darauf von links bis ins Zentrum der Schleifscheibe.

Warning: Niemals konkave Rundungen an der rechten Seite der Schleifscheibe schleifen! Werkstück kannwegschleudern! Verletzungsgefahr!

11. Reinigung und Wartung

Warning! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Veränderung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.

Allgemeine Wartungshinweise

Nach jedem Einsatz muss die Schleifmaschine sorgfátig:gereinigt werden. Alle beweglichen Teile regelmäbig olen. Lassen Sie den Arbeitsstisch mit einer dünnen Schicht automotive type paste wax ein; dadurch er-leichtern Sie sich das Reinigen des Arbeitsstisches.

Zahnriemen nachspannen und wechseln (Abb. 1; 20)

Benötigtes Werkzeug:

• Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten)

Riemen nachspannen

1. Entfernen Sie zunachst die Riemenabdeckung (5a) durch Lösener Schraube mit einem Kreuzschlitzschraubendreher.
2. Lockern Sie die drei Befestigungsschrauben mit einem Kreuzschlitzschraubendreher.
3. Verstellen Sie anschließend über die Innensechskantschraube die Riemenspannung. Hierdurch wird der Riemen entspannt oder gespannt.
4. Wenn der Riemen mehr als 6 mm nachgibt (Dau-mendruck), mussen Sie ihn nochmals nachspannen.
5. Ziehen Sie anschließend die Befestigungsschrauben wieder an.
6. Setzen Sie die Riemenabdeckung (5a) wieder auf und schrauben diese fest.

Riemen wechseln

1. Entfernen Sie zunachst die Riemenabdeckung (5a) durch Losen der Schraube mit einem Kreuzschlitzschraubendreher.
2. Lockern Sie die drei Befestigungsschrauben mit einem Kreuzschlitzschraubendreher.
3. Losen Sie anschließend über die Innensechskant-schaube die Riemenspannung. Legen Sie nun den neuen Riemen auf.
4. Überprüfen Sie nun die Riemenspannung (Daumendruck). Wenn der Riemen mehr als 6 mm nachgibt (Daumendruck), müssen Sie ein nochmals nachspannen.

5. Ziehen Sie anschließend die Befestigungsschrauben wieder an.

6. Setzen Sie die Riemenabdeckung (5a) wieder auf und schrauben diese fest.

Reinigung

Im Band- und Tellerschleifer kann sich Staub sammeln. Sehen Sie regelmäßig nach (am besten nach jedem Einsatz) und entfern den Sie Staub z. B. durch Wegpusten oder vorsichtig mit Druckluft.

Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleibsteile*: Kohlebürsten, Schleifmittel, Riemen

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ .

Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.

Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

13. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Veränderungs-leitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellens durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreiten aus der Wandsteckdose.
• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädigigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

Die Netzspannung muss 230V betragen.
- Verlängerungsleitungen bis 25m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlussart Y

Wennein Ersatz der Netzanschlussleitung erforderlich ist,ist dies vom Hersteller oder seinem Vertreter auszufahren,um Sicherheitsgefahrendungen zu vermeiden.

Bei Rückfragenitte folgende Daten angegeben:

• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführren!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik-geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedetet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden)dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe).

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in ihrer Höhe zuführren.
  -Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfolnen Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Motor lauft nicht an. a) Beschädigter Ein-/Ausschalter. b) Beschädigte Ein-/Ausschalterleitung. c) Beschädiges Ein-/Ausschalterrelais. d) Durchgebrannte Sicherung. e) Abgebranter Motor.	a-d) Ersetzen Sie alle beschädigten Teile bevor Sie die Schleifmaschine benützen.	e) Kontaktieren Sie Ihr lokales Servicezentrum oder eine autorisierte Servicestation. jeder Reparaturversuch kann zu Gefahren führen, wenn er nicht von einem qualifizierten Fachmann durchgeführt wird.
Maschine wird während der Arbeit langsamer.	Es wird zu großener Druck auf das Werkstück ausgeübt.	Üben Sie weniger Druck auf das Werkstück aus.
Schleifband lauft von den Antriebscheiben ab.	Es lauft nicht in der Spur. Stellen Sie die Spur nach.
Holz brennt während des Schleifens.	a) Schleifscheibe oder -band ist überzogen mit Schmiermittel. b) Zu starker Druck wurde auf das Werkstück ausgeübt.	a) Ersetzen Sie das Band oder die Scheibe. b) Reduzieren Sie den Druck auf das Werkstück.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerat demnoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch über die Service-rufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dieren.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen fur Kaufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsfehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschänkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu stände, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzpannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Gerats, die auf einen bestimmungsgemänen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleibeiten.

• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

• Geräte an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vogenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatsteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, – hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung – der Kundendienstelle vorzulegen bzw. einzusenden. Wir ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehor wertmöig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit liegt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder – im Reparaturfall außerhalb des Garantiezeitaums – ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellbängig) bei Rücklieferung, aus Sicherheitsgründen – frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie darüber. Kunden Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaffen Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Solle in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.

1. Verschleiße - Verschleiße sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleiße (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center konnen Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 - E-Mail: [e-mail]
- Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Vorammdlung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur
DokumenteKontakt

2) Elektrische verilgheit

7. Technische gegevens

Afmetingen L x B x H 460 x 360 x 280 mm

Vaeopmaerksonpafolgende:

1) Sikkerhet pa arbeitsplassen

a) Hold arbeidsomradyet rent og godt belyst. Uorden ell er ubelyste arbeidsomrder kan fore til ulykker.
b) Ikke arbeid med el-verktoyet i eksplosjonsfarlig omgivelse, der det befinner seg brenbare vasker, gass ell er stov. El-verktoylager gnister, som kan antennene stovet ell dampen.
c) Hold barn og andre personer unna nár du bruker el-verktoyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktoyet.

2) Elektrisk sikkerhet

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jeder Maschineteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschineneil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragdt der Kaufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragdt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
