Vlastnosti	Detaily
Typ produktu	Pásová brúska
Výkon	800 W
Voľnobežná rýchlosť	Premenná, až do 400 m/min
Rozmery brúsneho pásu	100 x 610 mm
Hmotnosť	10 kg
Použitie	Ideálne na brúsenie drevených, kovových a plastových povrchov
Údržba	Pravidelné čistenie prachového filtra a výmena brúsneho pásu
Bezpečnosť	Vybavená bezpečnostným vypínačom a ochranou proti preťaženiu
Príslušenstvo v balení	Brúsny pás, prachový vak
Záruka	2 roky

Často kladené otázky - BTS800 SCHEPPACH

Ako zostaviť brúska SCHEPPACH BTS800?

Na zostavenie brúsky SCHEPPACH BTS800 postupujte podľa pokynov v návode na použitie. Uistite sa, že všetky diely sú správne upevnené a všetky skrutky sú pevne dotiahnuté.

Prečo moja brúska nespúšťa?

Skontrolujte, či je brúska správne zapojená do elektrickej zásuvky. Tiež sa uistite, že vypínač je v polohe 'ON' a že napájací kábel nie je poškodený.

Ako vymeniť brúsny papier?

Na výmenu brúsneho papiera odskrutkujte upevnenia brúsnej dosky, odstráňte starý papier a umiestnite nový tak, aby bol správne zarovnaný. Potom upevnite upevnenia späť, aby papier držal.

Ako vyčistiť moju brúska SCHEPPACH BTS800?

Pred čistením odpojte brúsku od elektrickej siete. Použite suchú handričku na utretie vonkajšej časti a vysávač na odstránenie prachu z brúsnej dosky a sacieho systému.

Aký typ brúsneho papiera použiť so SCHEPPACH BTS800?

Môžete použiť brúsny papier s zrnom od 80 do 240, v závislosti od typu brúseného materiálu. Uistite sa, že papier je kompatibilný so systémom upevnenia brúsky.

Brúska počas používania príliš vibruje, prečo?

Nadmerná vibrácia môže byť spôsobená nesprávne upevneným alebo opotrebovaným brúsnym papierom. Skontrolujte tiež, či je brúska položená na rovnom a stabilnom povrchu.

Ako nastaviť rýchlosť brúsky?

SCHEPPACH BTS800 je vybavená regulátorom rýchlosti. Otočte ovládacím gombíkom na paneli, aby ste nastavili rýchlosť podľa potreby.

Kde môžem nájsť náhradné diely pre moju brúsku?

Náhradné diely pre SCHEPPACH BTS800 nájdete na oficiálnej webovej stránke SCHEPPACH alebo u autorizovaných predajcov. Uistite sa, že máte presný model, aby ste objednali správne diely.

Ako správne skladovať moju brúsku?

Na skladovanie brúsky ju dôkladne vyčistite a uskladnite na suchom mieste pri izbovej teplote. Vyhnite sa vystaveniu vlhkosti alebo extrémnym teplotám.

NÁVOD NA OBSLUHU BTS800 SCHEPPACH

Vysvetlenie symbolov na prístroji Varovanie! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie prístroja! Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Noste ochranné okuliare. Noste ochranu sluchu. V prípade tvorby prachu noste ochranu dýchacích ciest! Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho brúsneho kotúča! Pozor! Pred montážou, čistením, prestavbou, udržiavaním, skladovaním a prepravou musíte prístroj vypnúť a odpojiť od napájania. Výrobok zodpovedá platným európskym smerniciam. Výrobok zodpovedá platným srbským smerniciam.www.scheppach.com

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané tech- nické pravidlá pre prevádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

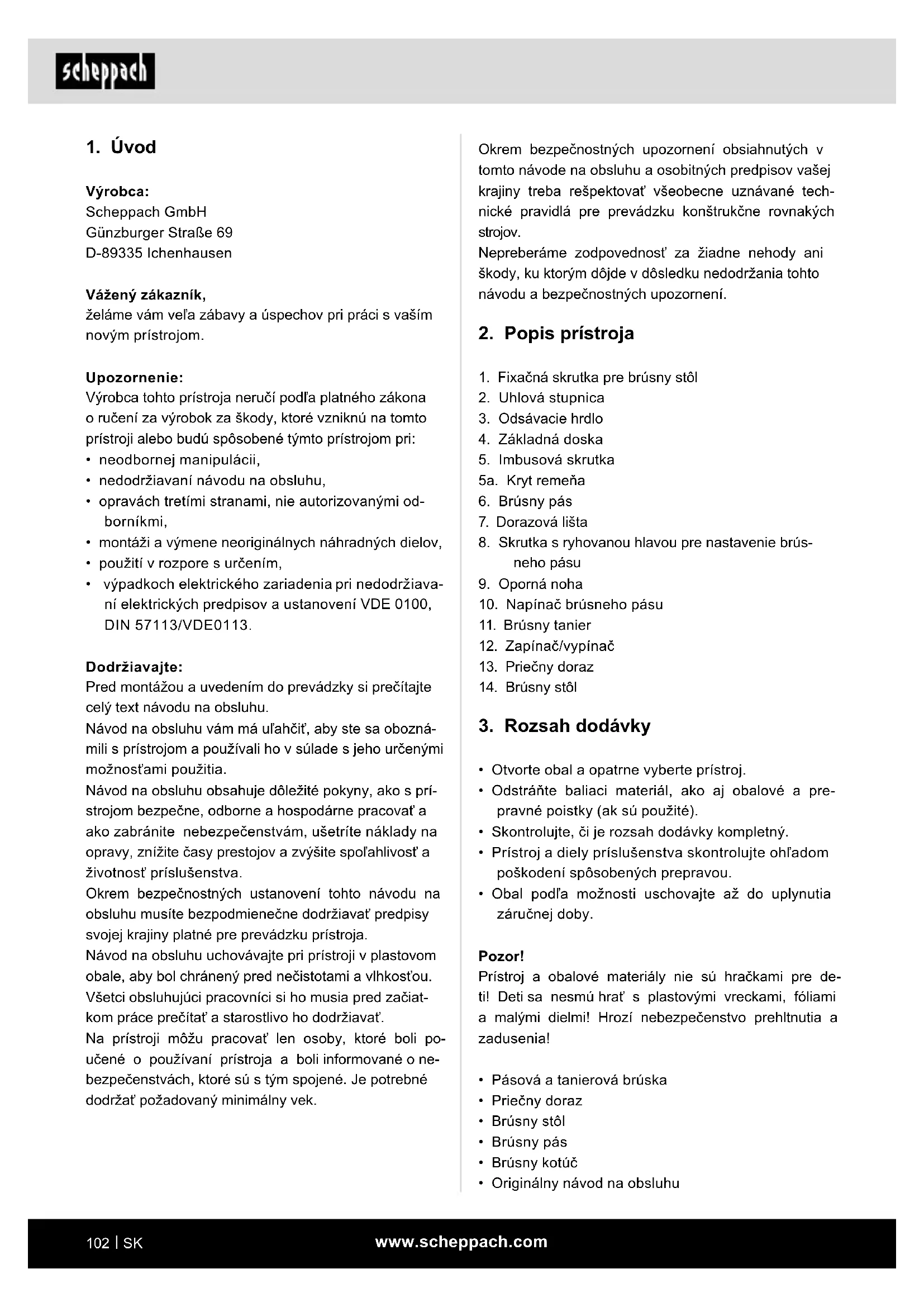

1. Fixačná skrutka pre brúsny stôl

• Odstráňte baliaci materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby. Pozor! Prístroj a obalové materiály nie sú hračkami pre de- ti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných dielov,

• použití v rozpore s určením,

• výpadkoch elektrického zariadenia pri nedodržiava- ní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prí- strojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uchovávajte pri prístroji v plastovom obale, aby bol chránený pred nečistotami a vlhkosťou. Všetci obsluhujúci pracovníci si ho musia pred začiat- kom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli po- učené o používaní prístroja a boli informované o ne- bezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný minimálny vek.www.scheppach.com

b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádza- jú horľavé kvapaliny, plyny alebo prach. Elek- trické náradia vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary. c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického náradia počas jeho po- užívania. Pri nepozornosti môžete stratiť kontrolu nad elektrickým náradím.

2) Elektrická bezpečnosť

a) Pripojovacia zástrčka elektrického náradia musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zá- strčky spolu s uzemnenými elektrickými nára- diami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnený- mi plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elek- trickým prúdom. c) Chráňte elektrické náradia pred dažďom alebo vlhkosťou. Vniknutie vody do elektrického nára- dia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte prípojné vedenie na nosenie či zavesenie elektrického náradia, ani na vytiah- nutie zástrčky zo zásuvky. Chráňte prípojné vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťa- mi. Poškodené alebo zamotané prípojné vedenia zvyšujú riziko zásahu elektrickým prúdom. e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacie- ho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť prevádzke elektrického ná- radia vo vlhkom prostredí, používajte prúdový chránič. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elek- trické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíľka nepozornosti pri používaní elektrického náradia môže viesť k vážnym zraneniam.

4. Použitie v súlade s určením

Pásová a tanierová brúska slúži na brúsenie dreva každého druhu v závislosti od veľkosti stroja. Stroj zodpovedá platnej smernici ES o strojových za- riadeniach.

• Musia sa dodržiavať bezpečnostné, pracovné pred- pisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.

• Stroj smú používať, udržiavať alebo opravovať iba odborníci, ktorí sú s ním oboznámení a pouče- ní o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvoľných zmien na stroji je vylúčená záruka výrobcu.

• Stroj sa smie používať iba spolu s originálnym prí- slušenstvom a originálnymi nástrojmi od výrobcu.

• Akékoľvek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté vý- robca neručí, riziko znáša samotný používateľ. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Všeobecné bezpečnostné upozor-

nenia pre elektrické náradie Varovanie! Prečítajte si všetky bezpečnostné upozornenia a pokyny! Zanedbania pri dodržiavaní bezpečnostných upozornení a pokynov môžu spôso- biť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia! Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia. Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie na- pájané zo siete (so sieťovým káblom) alebo na elek- trické náradie poháňané z akumulátora (bez sieťové- ho kábla).

1) Bezpečnosť pracoviska

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viesť k úrazom.www.scheppach.com

c) Skôr ako vykonáte nastavenia prístroja, vyme- níte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuv- ky a/alebo odoberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabráni neúmysel- nému spusteniu elektrického náradia. d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedo- voľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštruk- cie. Elektrické náradie je nebezpečné, ak ho pou- žívajú neskúsené osoby. e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekáva- jú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elektrické- ho náradia. Pred použitím elektrického náradia dajte poškodené diely opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrických náradí. f) Rezné nástroje udržiavajte ostré a čisté. Sta- rostlivo udržiavané rezné nástroje s ostrými rezný- mi hranami sa menej zasekávajú a ľahšie sa vedú. g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k nebezpečným situáciám. h) Rukoväti a uchopovacie plochy rukovätí udr- žiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a uchopovacie plochy rukovätí neu- možňujú bezpečnú obsluhu a kontrolu elektrické- ho náradia v nepredvídateľných situáciách.

a) Vaše elektrické náradie nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým zaistíte, že bezpečnosť elektrického náradia zo- stane zachovaná. Varovanie! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pa- sívne implantáty. Na zníženie nebezpečenstva závaž- ných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrické náradie. b) Noste osobné ochranné prostriedky a vždy používajte ochranné okuliare. Nosenie osob- ných ochranných prostriedkov, ako napríklad pro- tiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v zá- vislosti od druhu a použitia elektrického náradia, znižuje riziko zranení. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, pred- tým ako ho pripojíte k napájaniu prúdom a/ alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnuté elektrické náradie pripojíte k napájaniu prúdom, môže dôjsť k úrazom. d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo kľúče na skrutky. Nástroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viesť k pora- neniam. e) Vyhýbajte sa abnormálnemu držaniu tela. Za- istite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môcť elektrické náradie lepšie kontrolovať pri neočakávaných si- tuáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy sa môžu zachytiť do pohybujúcich sa dielov. g) Ak je možné namontovať zariadenia na odsá- vanie a zachytávanie prachu, musia sa tieto pripojiť a správne používať. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom. h) Nenechajte sa ukolísať falošnou bezpečnos- ťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj keď ste vďaka mnohoná- sobnému použitiu oboznámení s elektrickým náradím. Ľahkovážne konanie môže v okamihu viesť k ťažkým poraneniam.

4) Používanie a ošetrovanie elektrického náradia

a) Elektrické náradie nepreťažujte. Pri práci pou- žívajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu. b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť.www.scheppach.com

• Pri obrábaní veľkých obrobkov by sa mala použiť dodatočná podpera vo výške stola.

• Nikdy nebrúste nepodoprený obrobok. Obrobok podkladajte stolom alebo dorazom, s výnimkou za- krivených obrobkov na vonkajšej strane brúsneho kotúča.

• Pred zapnutím stroja vždy odstráňte kusy odpadu a iné kusy zo stola, dorazu alebo brúsneho pásu.

• Keď je stroj v prevádzke, tak na stole nič neplánujte ani nemontujte.

• Pri inštalácii alebo odstraňovaní príslušenstva vyp- nite stroj a vytiahnite zástrčku zo zásuvky.

• Nikdy neopúšťajte pracovnú oblasť nástroja, keď je nástroj zapnutý alebo keď sa nástroj ešte úplne nezastavil.

• Obrobok vždy položte na brúsny stôl, resp. ho upev- nite na doraz brúsenia. Pri brúsení na brúsnom ta- nieri bezpečne položte zakrivené nástroje na stôl.

Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Nebezpečenstvo poranenia prstov a rúk rotujúcim brúsnym kotúčom pri neodbornom vedení alebo kla- dení obrobku určeného na brúsenie.

• Nebezpečenstvo poranenia vymrštenými obrobka- mi pri neodbornom držaní alebo vedení.

• Ohrozenie prúdom pri použití elektrických prípoj- ných vedení v rozpore s určením.

• Napriek všetkým prijatým opatreniam môžu pretrvá- vať zvyškové riziká, ktoré nie sú očividné.

• Zvyškové riziká je možné minimalizovať, ak sa dodr- žiavajú bezpečnostné upozornenia, použitie v súla- de s určením, ako aj návod na obsluhu.

Konštrukčné rozmery D x Š x V 460 x 360 x 280 mm ø kotúča 150 mm Otáčky kotúča 2980 min

Rozmery brúsneho pásu 915 x 100 mm Rýchlosť brúsneho pásu 7,5 m/s Šikmá poloha 0° – 90° Rozmer stola 225 x 160 mm Šikmá poloha stola 0° – 45° Dodatočné bezpečnostné pravidlá pre pásovú a tanierovú brúsku Varovanie: Nepoužívajte stroj skôr, ako bude komplet- ne zmontovaný a nainštalovaný podľa príslušných ná- vodov.

• Ak nie ste oboznámení s obsluhou brúsky, vyžia- dajte si návody od vášho vedúceho, učiteľa alebo inej kvalikovanej osoby.

• Pozor: Tento stroj bol vyvinutý iba na brúsenie dre- va alebo drevu podobného materiálu. Brúsenie iných materiálov môže viesť k požiaru, zraneniam alebo iným poškodeniam výrobku.

• Vždy používajte ochranné okuliare.

• Tento stroj sa smie používať iba na práce v interiéri.

• Dôležité: Stroj montujte a používajte iba na vodo- rovnej ploche. Montáž na ploche, ktorá nie je vodo- rovná, môže viesť k poškodeniu motora.

• Ak hrozí tendencia toho, že by sa mohol stroj po- súvať alebo prevrátiť počas prevádzky, predovšet- kým pri brúsení dlhých alebo ťažkých obrobkov, tak brúsku treba riadne spojiť s nosným povrchom.

• Presvedčte sa, či brúsny pás beží správnym sme- rom. Za týmto účelom dodržiavajte šípky na zadnej strane pásu.

• Presvedčte sa, či je brúsny pás správne vedený, aby sa nemohol odvaľovať z hnacích kotúčov.

• Presvedčte sa, či brúsny pás nie je zamotaný ale- bo uvoľnený.

• Pri brúsení obrobku ho pevne držte.

• Pri používaní pásovej brúsky v horizontálnej polohe vždy používajte doraz.

• Pri používaní tanierovej brúsky vždy pevne držte obrobok na stole.

• Vždy pridržiavajte obrobok na nadol bežiacu stra- nu brúsneho kotúča, aby obrobok dobre priliehal k stolu. Ak použijete nahor bežiacu stranu brúsneho kotúča, obrobok by sa mohol vymrštiť a tým ohro- ziť osoby.

• Vždy udržiavajte minimálnu vzdialenosť cca 1,6 mm alebo menej medzi stolom alebo dorazom a brús- nym pásom alebo brúsnym kotúčom.

• Pri brúsení obrobku nenoste rukavice a nedržte ho ani handrou.

• Brúste s veľkosťou zrna dreva.

• Nikdy nebrúste obrobky, ktoré sú príliš malé na bez- pečnú obsluhu.

• Vyhýbajte sa nešikovným pohybom rúk, pri ktorých môžete náhle skĺznuť do brúsneho pásu alebo brús- neho kotúča.www.scheppach.com

Brúsny stôl (14) sa dá plynule prestaviť pomocou stupnice pokosu (2) a zaisťovacej skrutky (1) v roz- sahu od 0 ° do 45°. Prestaviteľný priečny doraz (13) zaručuje bezpečné vedenie obrobku. Pozor! Brúsny tanier (11) sa musí voľne otáčať, vzdialenosť medzi brúsnym stolom (14) a brúsnym tanierom (11) však nesmie byť väčší ako 1,6 mm.

• Nasaďte dorazovú lištu (7) a upevnite ju imbusový- mi skrutkami (17) (obr. 5). Pozor! Brúsny pás (6) sa musí voľne otáčať.

8.2 Výmena brúsneho pásu (6) (obr. 6-9)

• Vytiahnite sieťovú zástrčku.

• Nový brúsny pás namontujte späť v opačnom po- radí. Pozor! Dodržiavajte smer otáčania: na telese a na vnútornej strane brúsneho pásu!

8.3 Nastavenie brúsneho pásu (6)

• Vytiahnite sieťovú zástrčku.

• Rukou pomaly potlačte brúsny pás (6) v smere chodu.

• Brúsny pás (6) sa musí centricky otáčať na brúsnej ploche. Ak tomu tak nie je, tak sa môže dodatočne nastaviť pomocou skrutky s ryhovanou hlavou (8).

• Uvoľnite imbusovú skrutku (5).

• Ako podložka pod obrobok sa v tejto polohe môže použiť brúsny stôl. Za týmto účelom sa musia naj- skôr uvoľniť obidve imbusové skrutky (17) a potom odstrániť dorazová lišta (7). Brúsny stôl sa teraz môže potlačiť do otvoru prídržnej rúrky (20) a za- xovať zaisťovacou skrutkou (1).

8.5 Výmena brúsneho papiera na brúsnom ta-

nieri (11) Demontujte dolný chránič kotúča (15) odstránením 2 skrutiek (16). Stiahnite brúsny papier z brúsneho ta- niera (11) a namontujte nový (suchý zips). Použitie ako stacionárna brúska Pri nepretržitom nasadení sa odporúča montáž pra- covného stola. Hmotnosť 16,5 kg Motor 230 – 240 V~ / 50 Hz Príkon 370 W Technické zmeny vyhradené Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 62841-1. Hladina akustického tlaku L

3 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Celkové hod- noty vibrácií (vektorový súčet troch smerov) stanovené podľa normy EN 62841-1.

8. Zloženie a obsluha

Pred uvedením do prevádzky Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete. m Pozor! Pred uvedením do prevádzky je nevyhnutné výro- bok úplne zmontovať! Varovanie! Pred vykonaním nastavení na prístroji vždy najprv vy- tiahnite sieťovú zástrčku.

• Pred uvedením do prevádzky je nutné namontovať všetky kryty a bezpečnostné zariadenia v súlade s predpismi.

• Brúsny pás a brúsny tanier sa musia voľne otáčať.

• V prípade už obrobeného dreva dávajte pozor na cudzie telesá, ako napr. klince alebo skrutky atď.

• Predtým, ako zapnete zapínač/vypínač, uistite sa, či je brúsny papier správne namontovaný a pohyblivé diely vykazujú ľahký chod.

8.1 Montáž (obr. 1 – 5)

• Namontujte dolný chránič kotúča (15) pomocou skrutiek (16). (Obr. 2)

Ak chcete brúsku prepraviť na iné miesto, odpojte ju od elektrickej siete a postavte ju na iné, na to určené miesto.

Brúsenie faziet a hrán (obr. 14) Pracovný stôl je možné plynule nastaviť od 0° do 45°.

• Za týmto účelom uvoľnite xačnú skrutku (1).

• Uveďte pracovný stôl do požadovaného náklonu. Po- zor: Pracovný stôl by ani v naklonenej polohe nemal byť od brúsneho kotúča vzdialený viac ako 1,6 mm!

• Znovu utiahnite xačnú skrutku (1). Brúsenie čelných plôch pomocou meradla pokosu (obr. 15) Dodané meradlo pokosu (13) uľahčuje presné brúse- nie. Odporúčame ho používať pri brúsení (krátkych) čelných plôch. Upozornenie: Vždy prisúvajte obrobok z ľavej strany do stredu brúsneho kotúča, nikdy nie ďalej! Nebezpečen- stvo poranenia v dôsledku vymršteného obrobku! Horizontálne a vertikálne brúsenie, (obr. 10 – 12 + 16) Vaša brúska sa môže používať horizontálne aj verti- kálne. Pracovný stôl sa dá zmysluplne používať obomi spôsobmi.

• Uvoľnite imbusovú skrutku (5).

• Ako podložka pod obrobok sa v tejto polohe môže použiť brúsny stôl. Za týmto účelom sa musia naj- skôr uvoľniť obidve imbusové skrutky (17) a potom odstrániť dorazová lišta (7). Brúsny stôl sa teraz môže potlačiť do otvoru prídržnej rúrky (20) a za- xovať skrutkou (1). Upozornenie: Dlhé obrobky brúste vo vertikálnej po- lohe tým, že budete obrobok rovnomerne posúvať po brúsnom páse. Povrchové brúsenie na brúsnom páse (obr. 17)

• Pevne držte obrobok (W). Dávajte si pozor na prsty! Nebezpečenstvo poranenia!

• Veďte obrobok tým, že ho pevne pritlačíte na brúsnu podperu (X), rovnomerne po brúsnom páse. Pozor: Buďte obzvlášť opatrní pri brúsení mimoriadne ten- kých alebo dlhých materiálov (príp. aj bez brúsnej podpery (X)).

• Za týmto účelom označte vývrty tým, že brúsku umiestnite tak, ako má byť neskôr nainštalovaná a teraz na pracovný stôl zaznačte polohu otvorov, kto- ré sa majú vyvŕtať.

• Vyvŕtajte otvory cez pracovný stôl.

• Umiestnite brúsku nad otvory a zasuňte vhodné skrutky zhora do otvorov brúsky a pracovného stola.

• Teraz zospodu pevne zoskrutkujte brúsku pomocou príložiek a vhodných šesťhranných matíc. Použitie ako mobilná brúska Pri mobilnom nasadení brúsky sa odporúča montáž vhodnej základovej dosky. Tú potom môžete zasvorko- vať na príslušný pracovný stôl. Základová doska by mala mať minimálnu hrúbku 19 mm a mala by byť dostatočne väčšia ako brúska, aby ste našli miesto pre svorky.

• Zaznačte na základnú dosku otvory, ktoré sa majú vyvŕtať.

• Pokračujte podľa popisu v posledných 3 krokoch bodu „Použitie ako stacionárny stroj“. Upozornenie: Dbajte na vhodnú dĺžku skrutiek. Skrut- ky Spax nesmú prečnievať, aby nepoškodili podklad. Naopak, skrutky so šesťhrannou hlavou musia preč- nievať, aby sa dali namontovať príložky a šesťhranné matice.

8.6 Zapínač/vypínač (obr. 12)

• Stlačením zeleného tlačidla „1“ je možné zapnúť brúsku.

• Na opätovné vypnutie brúsky sa musí stlačiť červe- né tlačidlo „0“. Varovanie: Pre zapnutie a vypnutie brúsky nikdy ne- siahajte na spínač ponad brúsku! Nebezpečenstvo poranenia!

• Počas brúsenia vždy pevne držte obrobok.

• Nevyvíjajte veľký tlak.

• Obrobok by sa mal počas brúsenia na brúsnom pá- se, resp. brúsnej doske, pohybovať sem a tam, aby sa zabránilo jednostrannému opotrebovaniu brús- neho papiera!

• Dôležité! Kusy dreva by sa mali vždy brúsiť v smere textúry dreva, aby sa zabránilo odlupovaniu. Pozor! Ak by sa pri práci kotúč alebo brúsny pás zablokova- li, odstráňte obrobok a počkajte, kým brúska znovu dosiahne svoje maximálne otáčky.www.scheppach.com

1. Najskôr zložte kryt remeňa (5a) uvoľnením skrutky

pomocou krížového skrutkovača.

2. Povoľte tri upevňovacie skrutky pomocou krížové-

3. Následne prestavte napnutie remeňa pomocou

imbusovej skrutky. Remeň sa tým uvoľní alebo napne.

4. Ak remeň povolí o viac ako 6 mm (tlak vytváraný

6. Nasaďte späť kryt remeňa (5a) a pevne ho pris-

krutkujte. Výmena remeňa

1. Najskôr zložte kryt remeňa (5a) uvoľnením skrutky

pomocou krížového skrutkovača.

2. Povoľte tri upevňovacie skrutky pomocou krížové-

3. Následne uvoľnite napnutie remeňa pomocou im-

busovej skrutky. Teraz založte nový remeň.

4. Teraz skontrolujte napnutie remeňa (tlak vytvára-

ný prstom). Ak remeň povolí o viac ako 6 mm (tlak vytváraný prstom), musíte ho ešte raz napnúť.

5. Následne znova utiahnite upevňovacie skrutky.

6. Nasaďte späť kryt remeňa (5a) a pevne ho pris-

krutkujte. Čistenie V pásovej a tanierovej brúske sa môže hromadiť prach. Pravidelne to kontrolujte (najlepšie po každom použití) a odstráňte prach napríklad vyfúknutím alebo opatrne stlačeným vzduchom. Servisné informácie Je potrebné dbať na to, že pri tomto výrobku podlieha- jú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: uhlíkové kefy; bru- sivo, remeň

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane. Prítlak nesmie byť nikdy príliš silný, aby mohol byť zbrúsený materiál dopravovaný od brúsneho pásu. Brúsenie konkávnych zaoblení, (obr. 18) Varovanie: Čelné plochy rovných obrobkov nebrúste na unášacom hriadeli (R)! Obrobok (W) sa môže pri- tom vymrštiť. Nebezpečenstvo poranenia! Vyduté zaoblenia vždy brúste na brúsnom páse na unášacom hriadeli.

• Pevne držte obrobok. Dávajte si pozor na prsty! Ne- bezpečenstvo poranenia!

• Obrobok veďte rovnomerne po brúsnom páse. Po- zor: Buďte obzvlášť opatrní pri brúsení mimoriadne tenkých alebo dlhých materiálov. Brúsenie konvexných zaoblení, (obr. 19) Vypuklé zaoblenia sa musia brúsiť na brúsnom kotúči tým, že obrobok (W) sa vedie z ľavého okraja k stredu brúsneho kotúča.

• Pevne držte obrobok. Dávajte si pozor na prsty! Ne- bezpečenstvo poranenia!

• Rovnomerne pritlačte obrobok na brúsny kotúč a pritom ho posúvajte zľava až do stredu brúsneho kotúča. Varovanie: Vypuklé zaoblenia nikdy nebrúste na pravej strane brúsneho kotúča! Obrobok sa môže vymrštiť! Nebezpečenstvo poranenia!

11. Čistenie a údržba

Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite sieťovú zástrčku! Všeobecné údržbové opatrenia Raz za čas zo stroja utrite handrou triesky a prach. Raz za mesiac naolejujte otočné diely na predĺženie životnosti nástroja. Motor neolejujte. Na čistenie plastu nepoužívajte žiadne leptavé pro- striedky. Všeobecné pokyny na údržbu Po každom použití sa musí brúska dôkladne vyčistiť. Pravidelne olejujte pohyblivé diely. Napustite pracovný stôl tenkou vrstvou vosku automotive type paste wax; uľahčíte tým čistenie pracovného stola. Napnutie a výmena ozubeného remeňa (obr. 1; 20) Potrebné náradie:

• Krížový skrutkovač (nie je v rozsahu dodávky)www.scheppach.com

Druh pripojenia Y Ak je potrebná výmena sieťového prívodu, tak ju musí vykonať výrobca alebo jeho zástupca, aby sa zabránilo bezpečnostným ohrozeniam. V prípade otázok uveďte nasledujúce údaje:

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG) Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezť na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na ko- lieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpa- dom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrické náradie skladujte v pôvodnom balení. Elektrické náradie zakryte, aby ste ho chránili pred pra- chom alebo vlhkosťou. Návod na obsluhu skladujte pri elektrickom náradí.

13. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a priprave- ný na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpo- vedať týmto predpisom. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Miesta zalomenia v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.

• Trhliny v dôsledku starnutia izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú živo- tunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F. Vytlačenie označenia typu na prípojnom kábli je pred- pis. Motor na striedavý prúd

• Sieťové napätie musí predstavovať 230 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vykazo- vať prierez 1,5 mm².www.scheppach.com

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platiť odliš- né predpisy. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

15. Odstraňovanie porúch

Porucha Možná príčina Náprava Motor sa nerozbieha. a) Poškodený zapínač/ vypínač. b) Poškodené vedenie zapínača/vypínača. c) Poškodené relé zapínača/vypínača. d) Prepálená poistka. e) Vyhorený motor. a-d) Pred použitím brúsky vymeňte všetky poškodené diely. e) Kontaktujte vaše miestne servisné centrum alebo autorizovanú servisnú stanicu. Každý pokus o opravu môže viesť k nebezpečenstvám, ak ju nevykonáva kvalikovaný odborník. Počas práce sa brúska spomaľuje. Na obrobok sa vyvíja príliš veľký tlak. Vyvíjajte na obrobok menší tlak. Brúsny pás odbieha od hnacích kotúčov. Nebeží v stope. Nastavte stopu. Počas brúsenia horí drevo. a) Brúsny kotúč alebo brúsny pás je natretý mazivom. b) Na obrobok sa vyvíjal príliš veľký tlak. a) Vymeňte pás alebo kotúč. b) Redukujte tlak na obrobok.www.scheppach.com
