ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCR 350 Professional BOSCH

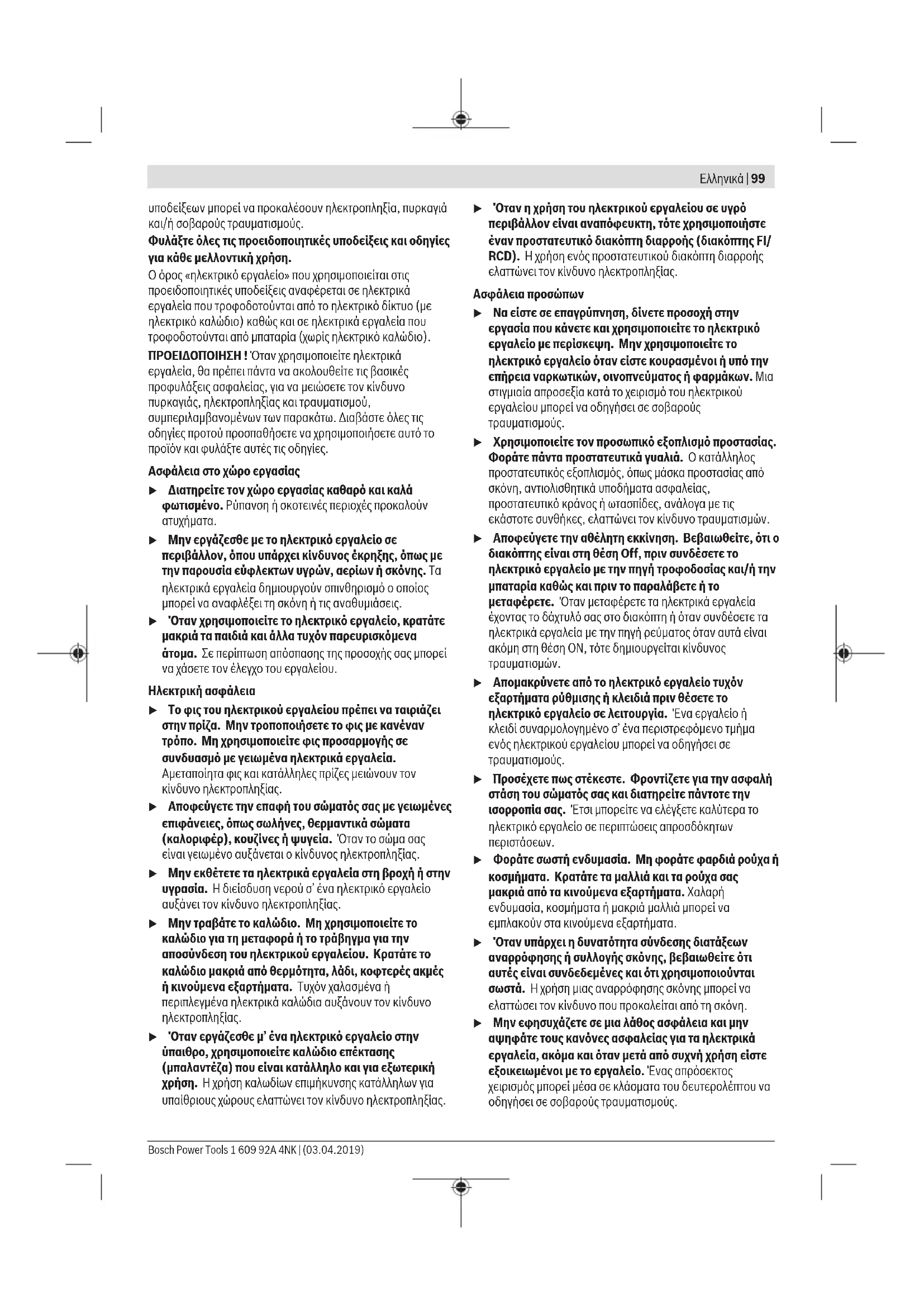

Υποδείξεις ασφαλείας Γενικές προειδοποιήσεις ασφάλειας για ηλεκτρικά εργαλεία

Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsΕλληνικά | 99 υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). ΠΡΟΕΙΔΟΠΟΙΗΣΗ ! Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, θα πρέπει πάντα να ακολουθείτε τις βασικές προφυλάξεις ασφαλείας, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και τραυματισμού, συμπεριλαμβανομένων των παρακάτω. Διαβάστε όλες τις οδηγίες προτού προσπαθήσετε να χρησιμοποιήσετε αυτό το προϊόν και φυλάξτε αυτές τις οδηγίες. Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το καλώδιο για τη μεταφορά ή το τράβηγμα για την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαιθρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων. u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Bosch Power Tools 1 609 92A 4NK | (03.04.2019)100 | Ελληνικά Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιούνται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάσταση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Προειδοποιήσεις ασφάλειας για διαμαντοδράπανα u Όταν εκτελείτε τρύπημα που απαιτεί τη χρήση νερού, στρέψτε το νερό μακριά από την περιοχή εργασίας του χειριστή ή χρησιμοποιήστε μια διάταξη συλλογής υγρών. Αυτά τα μέτρα προφύλαξης διατηρούν την περιοχή εργασίας του χειριστή στεγνή και μειώνουν τον κίνδυνο ηλεκτροπληξίας. u Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση ή με το ίδιο του το καλώδιο. Εάν το εξάρτημα κοπής ακουμπήσει ένα «ηλεκτροφόρο» καλώδιο τα ακάλυπτα μεταλλικά μέρη του ηλεκτρικού εργαλείου μπορεί να τεθούν υπό τάση και να προκαλέσουν ηλεκτροπληξία στον χειριστή. u Χρησιμοποιείτε προστασία ακοής κατά τη διαμαντοδιάτρηση. Η έκθεση στον θόρυβο μπορεί να προκαλέσει απώλεια της ακοής. u Όταν το εξάρτημα έχει μπλοκαριστεί, σταματήστε να πιέζετε προς τα κάτω και απενεργοποιήστε το εργαλείο. Ερευνήστε και λάβετε διορθωτικά μέτρα για να εξαλείψετε την αιτία της εμπλοκής του εξαρτήματος. u Όταν επανεκκινήσετε ένα διαμαντοτρύπανο μέσα στο επεξεργαζόμενο κομμάτι, ελέγξτε, ότι το τρυπάνι περιστρέφεται ελεύθερα προτού να ξεκινήσετε. Εάν το εξάρτημα είναι μαγκωμένο, μπορεί να μην ξεκινήσει, μπορεί να υπερφορτώσει το εργαλείο ή μπορεί να προκαλέσει την απελευθέρωση του διαμαντοτρύπανου από το επεξεργαζόμενο κομμάτι. u Όταν ασφαλίζετε τη βάση του δράπανου με αγκυρώσεις και στοιχεία σύνδεσης στο επεξεργαζόμενο κομμάτι, βεβαιωθείτε ότι η αγκύρωση που χρησιμοποιείτε είναι ικανή να συγκρατήσει το εργαλείο κατά τη διάρκεια της χρήσης. Εάν το επεξεργαζόμενο κομμάτι είναι λεπτό ή πορώδες, η αγκύρωση μπορεί να αποσπαστεί, προκαλώντας την απελευθέρωση της βάσης του δράπανου από το επεξεργαζόμενο κομμάτι. u Όταν ασφαλίζετε τη βάση του δράπανου με ένα πέλμα κενού στο επεξεργαζόμενο κομμάτι, τοποθετήστε το πέλμα σε μια ομαλή, καθαρή, μη πορώδη επιφάνεια. Μην ασφαλίζετε σε πολυστρωματικές επιφάνειες, όπως πλακίδια και επικάλυψη συνθετικού υλικού. Εάν το επεξεργαζόμενο κομμάτι δεν είναι λείο, επίπεδο ή καλά τοποθετημένο, το πέλμα μπορεί να απομακρυνθεί από το επεξεργαζόμενο κομμάτι. u Βεβαιωθείτε, ότι υπάρχει επαρκές κενό πριν και κατά τη διάρκεια του τρυπήματος. Εάν το κενό είναι ανεπαρκές, το πέλμα μπορεί να απελευθερωθεί από το επεξεργαζόμενο κομμάτι. u Μην εκτελείτε ποτέ τρύπημα με το εργαλείο ασφαλισμένο μόνο με το πέλμα κενού, εκτός στο τρύπημα προς τα κάτω. Εάν χαθεί το κενό, το πέλμα θα απελευθερωθεί από το επεξεργαζόμενο κομμάτι. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsΕλληνικά | 101 u Όταν τρυπάτε σε τοίχους ή οροφές, εξασφαλίστε την προστασία των προσώπων και του χώρου εργασίας στην άλλη πλευρά. Το τρυπάνι μπορεί να ξετρυπήσει τον τοίχο ή την οροφή ή ο πυρήνας μπορεί να πέσει στην άλλη

u Μη χρησιμοποιείτε αυτό το εργαλείο για τρύπημα πάνω από το κεφάλι με παροχή νερού. Το νερό που εισέρχεται στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέργειας. Ηεπαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία. u Φοράτε αντιολισθητικά υποδήματα. Έτσι αποφεύγετε ενδεχόμενους τραυματισμούς που μπορεί να υποστείτε όταν γλιστρήσετε επάνω σε ολισθηρές επιφάνειες. u Μη λειτουργείτε το ηλεκτρικό εργαλείο ποτέ χωρίς τον συμπαραδιδόμενο διακόπτη προστασίας (PRCD). u Προσέξτε να μην έρχονται σε επαφή ούτε τα άτομα στην περιοχή εργασίας ούτε το ίδιο το ηλεκτρικό εργαλείο με το εξερχόμενο νερό. u Μην εγκαταλείψετε ποτέ το εργαλείο, προτού να ακινητοποιηθεί εντελώς. Όταν τα τοποθετημένα εξαρτήματα συνεχίζουν να κινούνται μπορεί να προκαλέσουν τραυματισμούς. u Πριν τη συναρμολόγηση του δραπάνου τοποθετήστε σωστά τη βάση του δραπάνου. Η σωστή συναρμολόγηση είναι σημαντική για την εξασφάλιση της άριστης λειτουργίας. u Στερεώστε το δράπανο σταθερά στη βάση του δραπάνου, προτού το χρησιμοποιήσετε. Η ολίσθηση του δραπάνου μέσα στη βάση δραπάνου μπορεί να οδηγήσει σε απώλεια του ελέγχου. u Στερεώστε τη βάση του δραπάνου πάνω σε μια σταθερή, επίπεδη επιφάνεια. Όταν υπάρχει κίνδυνος, η βάση δραπάνου να γλιστρήσει ή να μετακινηθεί, τότε το δράπανο δεν μπορεί να οδηγηθεί ομοιόμορφα και

u Κρατάτε το καλώδιο σύνδεσης του δραπάνου μακριά από την περιοχή εργασίας. Τυχόν χαλασμένα ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Μην υπερφορτώνετε τη βάση του δραπάνου και μην την χρησιμοποιείτε ως κλίμακα ή σκαλωσιά. Όταν η βάση δραπάνου υπερφορτώνεται ή όταν ανεβαίνετε επάνω σ’ αυτήν, τότε υπάρχει κίνδυνος να ανατραπεί η βάση δραπάνου επειδή το κέντρο του βάρους της μπορεί να μετατοπιστεί προς τα επάνω. u Φυλάγετε τη βάση του δραπάνου, που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του εργαλείου σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει αυτές τις οδηγίες. Τα εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. u Πριν από κάθε εργασία στη βάση του δραπάνου ή στο δράπανο, στα διαλείμματα της εργασίας καθώς και σε περίπτωση μη χρήσης ασφαλίζετε τη βάση του δραπάνου από αθέλητη κίνηση, βιδώνοντας σταθερά το φρένο ακινητοποίησης. u Το ηλεκτρικό εργαλείο επιτρέπεται να λειτουργήσει μόνο σε δίκτυα ρεύματος με αγωγό γείωσης (PE) και επαρκώς διαστασιολογημένα. u Στερεώνετε τη βάση δραπάνου κατά την εργασία πάντοτε με βύσματα, σύστημα κενού (εξάρτημα) ή κολόνα ταχυσύσφιγξης, για να αποφύγετε μια αθέλητη ανατροπή της βάση του δραπάνου σε περίπτωση τοποθετημένου διαμαντοδραπάνου και ποτηροκορώνας. u Προσέξτε, ώστε οι εύκαμπτοι σωλήνες νερού, τα εξαρτήματα σύνδεσης καθώς και ο δακτύλιος συλλογής του νερού (εξάρτημα) να είναι σε άψογη κατάσταση. Αντικαταστήστε τα κατεστραμμένα ή φθαρμένα εξαρτήματα πριν την επόμενη χρήση. Η διαρροή νερού από μέρη του ηλεκτρικού εργαλείου αυξάνει τον κίνδυνο ηλεκτροπληξίας. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας. Χρήση σύμφωνα με τον σκοπό προορισμού Φορητό διαμαντοδράπανο GDB350WE+ GCR350 Διαμαντοδράπανο Το ηλεκτρικό εργαλείο σε συνδυασμό με διαμαντοκορώνες υγρού τρυπήματος και μια παροχή νερού προορίζεται για υγρό τρύπημα σε ορυκτά υλικά, όπως μπετόν, οπλισμένο μπετόν ή τοιχοποιία. Το ηλεκτρικό εργαλείο μπορεί να συνδυαστεί με μια διάταξη αναρρόφησης (δακτύλιος συγκράτησης νερού και απορροφητήρας υγρής/στεγνής αναρρόφησης). Το ηλεκτρικό εργαλείο επιτρέπεται να χρησιμοποιηθεί μόνο σε συνδυασμό με τη βάση διαμαντοδράπανου GCR350. Οι εργασίες πάνω από το κεφάλι δεν επιτρέπονται. Βάση διαμαντοδράπανου Η βάση διαμαντοδράπανου προορίζεται για την υποδοχή του διαμαντοδράπανου Bosch GDB350WE. Με τη βοήθεια του προσαρμογέα εργαλείου 2608550622 είναι επίσης δυνατή και η υποδοχή του διαμαντοδράπανου GDB2500WE. Άλλα εργαλεία δεν επιτρέπεται να χρησιμοποιηθούν. Η βάση διαμαντοδράπανου μπορεί να τοποθετηθεί στο δάπεδο ή στον τοίχο με τη βοήθεια ενός βύσματος. Η βάση διαμαντοδράπανου μπορεί να στερεωθεί με τη βοήθεια ενός συστήματος κενού (εξάρτημα) στο δάπεδο ή (με Bosch Power Tools 1 609 92A 4NK | (03.04.2019)102 | Ελληνικά μια πρόσθετη ασφάλεια) στον τοίχο. Μια στερέωση πάνω από το κεφάλι δεν επιτρέπεται. Η βάση διαμαντοδράπανου με τη βοήθεια της κολόνας ταχυσύσφιγξης μπορεί να τοποθετηθεί στο δάπεδο. Μια στερέωση στον τοίχο ή πάνω από το κεφάλι δεν επιτρέπεται. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην παράσταση του ηλεκτρικού εργαλείου και της βάσης δράπανου στις σελίδες γραφικών. Διαμαντοδράπανο (1) Διακόπτης προστασίας (διακόπτηςFI) (PRCD) (2) Διακόπτης On/Off (3) Διακόπτης επιλογής ταχύτητας (4) Εξάρτημα σύνδεσης βάνας (5) Βάνα παροχής νερού (6) Ποτηροκορώνα

(8) Στοιχείο εύκολου λυσίματος (9) Λαβή μεταφοράς του δράπανου (10) Βίδες της λαβής μεταφοράς του δράπανου

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων. Βάση διαμαντοδράπανου (11) Λαβή μεταφοράς της βάσης δράπανου (12) Βίδες της λαβής μεταφοράς της βάσης δράπανου (13) Κλίμακα της γωνίας τρυπήματος (14) Έκκεντρος πείρος της υποδοχής του εργαλείου (15) Σταυροειδής περιστρεφόμενη λαβή (μονωμένη επιφάνεια λαβής) (16) Φρένο ακινητοποίησης (17) Τυφλό παξιμάδι της ρύθμισης της γωνίας τρυπήματος (18) Βίδα ευθυγράμμισης (19)

(20) Δακτύλιος συλλογής νερού

(21) Κολόνα βάσης δραπάνου (22) Οδοντωτή ράβος (23) Βίδες για τον προσαρμογέα εργαλείου (M8×20) (24) Σφήνες προσαρμογής του προσαρμογέα εργαλείου (25) Προσαρμογέας εργαλείου (26) Πινιόν προώθησης (27) Υποδοχή εργαλείου (28) Αλφάδι για κάθετη ευθυγράμμιση (29) Ενδιάμεση πλάκα (αποστάτης)

(30) Βίδες για την ενδιάμεση πλάκα (αποστάτης) (M8×45)

(31) Σφήνες προσαρμογής της ενδιάμεσης πλάκας (αποστάτης)

(32) Βύσμα τοιχοποιΐας/βύσμα μπετού

(33) Άτρακτος ταχυσύσφιγξης

(34) Παξιμάδι τύπου πεταλούδας της ατράκτου ταχυσύσφιγξης

(35) Ελατηριωτός βραχίονας συγκράτησης του δακτύλιου συλλογής του νερού

(36) Εξαγωνικό παξιμάδι του ράουλου οδηγού (37) Βίδα κλεφαλής κοίλου εξαγώνου του ράουλου οδηγού

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων. Τεχνικά στοιχεία Φορητό διαμαντοδράπανο GDB350WE+ GCR350 Διαμαντοδράπανο GDB 350 WE Κωδικός αριθμός 3601A899.. Ονομαστική ισχύς W 3200 Αποδιδόμενη ισχύς W 2300 Ονομαστικός αριθμός στροφών n

Διάμετρος τρυπήματος – 1η ταχύτητα mm 165–350 – 2η ταχύτητα mm 80–160 – 3η ταχύτητα mm 55–105 Υποδοχή εξαρτήματος 11/4"UNC μέγ. πίεση στην παροχή νερού bar 3

EPTA-Procedure01:2014 kg 11,9 Βαθμός προστασίας / I

(συμπεριλαμβανομένων των αφαιρούμενων εξαρτημάτων του εργαλείου) mm 534× 142× 168 Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν. Βάση διαμαντοδράπανου GCR 350 Κωδικός αριθμός 3601A90200

– Ύψος mm 955 – Πλάτος mm 323 – Βάθος mm 388 Μέγιστες διαστάσεις ποτηροκορώνας – Διάμετρος mm 300 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsΕλληνικά | 103 Βάση διαμαντοδράπανου GCR 350 – Διάμετρος με ενδιάμεση πλάκα (αποστάτης)(29) mm 350 – Διάμετρος με δακτύλιο συλλογής του νερού mm 202 – Μήκος mm 530 Μέγιστη διαδρομή mm 580 Μέγιστο ωφέλιμο μήκος mm 550

EPTA-Procedure01:2014 kg 12,6 Πληροφορία για το θόρυβο Τιμές εκπομπής θορύβου υπολογισμένες κατά EN62841‑3‑6. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης 96dB(A), στάθμη ηχητικής ισχύος 110dB(A). Ανασφάλεια K=3dB. Φοράτε προστασία ακοής! Η τιμή εκπομπής θορύβου που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη και μπορεί να χρησιμοποιηθεί στη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της εκπομπής θορύβου. Η αναφερόμενη τιμή εκπομπής θορύβου αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η τιμή εκπομπής θορύβου μπορεί να είναι και αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την εκπομπή θορύβου κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεστε. Για την ακριβή εκτίμηση των εκπομπών θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Συναρμολόγηση u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Συναρμολόγηση της βάσης δραπάνου Λαβή μεταφοράς Πριν τη θέση του εργαλείου για πρώτη φορά σε λειτουργία βιδώστε σταθερά τη λαβή μεταφοράς (11) της βάσης του δράπανου με τις βίδες (12) στην κολόνα τρυπήματος. Τοποθετήστε εδώ το κάλυμμα της λαβής μεταφοράς έτσι, ώστε να είναι ευθυγραμμισμένο με την κολόνα τρυπήματος. Σταυροειδής περιστρεφόμενη λαβή Βιδώστε τις τρεις ράβδους λαβής της σταυροειδούς περιστρεφόμενης λαβής (15) μέχρι τέρμα στην κεντρική πλήμνη της σταυροειδούς περιστρεφόμενης λαβής. H σταυροειδής περιστρεφόμενη λαβή (15) χρησιμεύει τόσο ως μανιβέλα προώθησης κατά το τρύπημα όσο και για το λύσιμο ή σφίξιμο των βιδών στη βάση του δράπανου. Για το τρύπημα σπρώξτε τη σταυροειδή περιστρεφόμενη λαβή, ανάλογα με τις ανάγκες, αριστερά ή δεξιά μέχρι τέρμα πάνω στο πινιόν προώθησης (26). Για την αφαίρεση της σταυροειδούς περιστρεφόμενης λαβής τραβήξτε την δυνατά προς τα έξω. Ασφάλιση της προώθησης με φρένο ακινητοποίησης Για όλες τις εργασίες στη βάση δράπανου, στα διαλείμματα εργασίας καθώς και σε περίπτωση μη χρήσης ασφαλίστε την προώθηση. Βιδώστε γι’ αυτό το φρένο ακινητοποίησης (16). Για το τρύπημα λύστε το φρένο ακινητοποίησης (16) τόσο, ώστε η σταυροειδής περιστρεφόμενη λαβή (15) να μπορεί να κινείται εύκολα. Κρατήστε ταυτόχρονα τη σταυροειδή περιστρεφόμενη λαβή σταθερά, για να αποφύγετε μια ανεξέλεγκτη ολίσθηση προς τα κάτω του ηλεκτρικού

Συναρμολόγηση της λαβής μεταφοράς στο ηλεκτρικό εργαλείο Πριν τη θέση του εργαλείου για πρώτη φορά σε λειτουργία βιδώστε σταθερά τη λαβή μεταφοράς (9) με τις βίδες (10) στο ηλεκτρικό εργαλείο. Τοποθέτηση του ηλεκτρικού εργαλείου (βλέπε εικόνεςA−B) Προσέξτε, να είναι σφιγμένο το φρένο ακινητοποίησης (16). Η υποδοχή του εργαλείου (27) έχει στη δεξιά πλευρά ένα άνοιγμα. Προσέξτε κατά την τοποθέτηση του προσαρμογέα του εργαλείου (25) στο ηλεκτρικό εργαλείο, ώστε η μύτη στον προσαρμογέα του εργαλείου να βρίσκεται, όπως φαίνεται στην εικόνα B επίσης δεξιά. Τοποθετήστε τον προσαρμογέα εργαλείου (25) στο ηλεκτρικό εργαλείο έτσι, ώστε οι σφήνες προσαρμογής (24) του προσαρμογέα εργαλείου να ασφαλίσουν στις αντίστοιχες εγκοπές του ηλεκτρικού εργαλείου. Περάστε τις τέσσερις βίδες (23) του προσαρμογέα εργαλείου και βιδώστε τις καλά με ένα κλειδί εσωτερικού εξαγώνου (άνοιγμα κλειδιού 6mm). Λύστε τον έκκεντρο πείρο (14) με τη σταυροειδή περιστρεφόμενη λαβή (15) και τραβήξτε τον μέχρι τέρμα έξω από την υποδοχή του εργαλείου (27). Αναρτήστε το ηλεκτρικό εργαλείο με τον προσαρμογέα του εργαλείου(25) στην υποδοχή του εργαλείου έτσι, ώστε η κάτω μύτη του προσαρμογέα του εργαλείου να βρίσκεται πίσω από τον κάτω πείρο της υποδοχής του εργαλείου ➊. Ακουμπήστε το ηλεκτρικό εργαλείο στην υποδοχή του εργαλείου ➋ και περάστε τον έκκεντρο πείρο (14) ξανά μέσα. Σφίξτε τον έκκεντρο πείρο με τη σταυροειδή περιστρεφόμενη λαβή (15). Σπρώξτε τη σταυροειδή περιστρεφόμενη λαβή (15) για τη διαδικασία τρυπήματος δεξιά ή αριστερά πάνω στο πινιόν προώθησης (26). u Ελέγξτε την καλή προσαρμογή του ηλεκτρικού εργαλείου στην υποδοχή εργαλείου. Bosch Power Tools 1 609 92A 4NK | (03.04.2019)104 | Ελληνικά Κατά την αφαίρεση του ηλεκτρικού εργαλείου από τη βάση του δράπανου ακολουθήστε την αντίθετη σειρά. Ενδιάμεση πλάκα (αποστάτης) για διάμετρο τρυπήματος 300–350mm (βλέπε εικόναC) Για τρύπες με διάμετρο από 300mm μέχρι το πολύ 350mm πρέπει να χρησιμοποιηθεί επιπλέον η ενδιάμεση πλάκα (αποστάτης) (29) (εξάρτημα). Τοποθετήστε γι’ αυτό τον προσαρμογέα του εργαλείου (25) πάνω στην ενδιάμεση πλάκα (αποστάτης) (29) έτσι, ώστε οι σφήνες προσαρμογής (24) του προσαρμογέα του εργαλείου να ασφαλίζουν στα αντίστοιχα αυλάκια της ενδιάμεσης πλάκας. Τοποθετήστε την ενδιάμεση πλάκα (αποστάτης) (29) μαζί με τον προσαρμογέα του εργαλείου(25) στο ηλεκτρικό εργαλείο έτσι, ώστε οι σφήνες προσαρμογής (31) ενδιάμεσης πλάκας (αποστάτης) να ασφαλίζουν στις αντίστοιχες εγκοπές του ηλεκτρικού εργαλείου. Περάστε τις τέσσερις βίδες (30) της ενδιάμεσης πλάκας (αποστάτης) και βιδώστε τις καλά με ένα κλειδί εσωτερικού εξαγώνου (άνοιγμα κλειδιού 6mm). Στερεώστε μετά το ηλεκτρικό εργαλείο, όπως περιγράφεται πιο πάνω, στη βάση δράπανου. Στερέωση της βάσης δραπάνου Υπόδειξη: Στερεώστε τη βάση του δράπανου χωρίς τζόγο. Έτσι αποφεύγετε το μπλοκάρισμα της ποτηροκορώνας και τη θραύση των τομέων της. Ανάλογα με το είδος και τη σύσταση του υποστρώματος στερεώστε τη βάση δράπανου με βύσμα, σύστημα κενού ή κολόνα ταχυσύσφιγξης στην προγραμματισμένη οπή τρυπήματος. Προσδιορισμός της θέσης της βάσης δραπάνου πριν τη στερέωσή της Σχεδιάστε το επιθυμητό κέντρο της τρύπας στο υπόστρωμα. Μαρκάρετε τις εξωτερικές διαστάσεις της ποτηροκορώνας, με την οποία θέλετε να τρυπήσετε, με κέντρο το κέντρο της

Στερεώστε τη βάση δράπανου (με τοποθετημένο το ηλεκτρικό εργαλείο) με βύσμα, σύστημα κενού ή κολόνα ταχυσύσφιγξης έτσι, ώστε η συναρμολογημένη ποτηροκορώνα να ταυτίζεται με τις μαρκαρισμένες διαστάσεις. Στερέωση με βύσμα (βλέπε εικόναD) Για να στερεώσετε τη βάση δραπάνου με βύσμα (ειδικό εξάρτημα) σε τοίχο ή μπετόν πρέπει να ανοίξετε μια ξεχωριστή τρύπα στερέωσης. Απόσταση τρύπας βύσματος – μέση της προγραμματισμένης τρύπας

275–375mm Για την τρύπα του βύσματος ισχύουν οι εξής διαστάσεις: Διάμετρος Βάθος Τοίχος 20mm 85mm Μπετόν 16mm 50mm Χρησιμοποιήστε ένα ειδικό βύσμα για μπετόν ή ένα βύσμα τοιχοποιΐας (32). Βιδώστε την άτρακτο ταχυσύσφιγξης (33)

Τοποθετήστε τη βάση δράπανου καθώς και μια ροδέλα πάνω και βιδώστε την με το παξιμάδι τύπου πεταλούδας(34). Σφίξτε σταθερά το παξιμάδι τύπου πεταλούδας μετά την οριζοντιοποίηση με ένα γερμανικό κλειδί (άνοιγμα κλειδιού 27mm). Στερέωση με σύστημα κενού (εξάρτημα) Για τη στερέωση της βάση δράπανου με σύστημα κενού χρειάζεστε μια αντλία κενού του εμπορίου και ένα σετ κενού Bosch (εξάρτημα). Η αντλία κενού πρέπει να πληροί τις ακόλουθες ελάχιστες απαιτήσεις: Ογκομετρική ροή: 6m

Κενό το λιγότερο: 80% (−800mbar) Για τη στερέωση με σύστημα κενού πρέπει το υπόστρωμα να είναι λείο και επίπεδο. Η χρήση πάνω σε σοβά ή τοιχοποιία δεν επιτρέπεται. Μετά την αποκατάσταση της σύνδεσης κενού ακουμπήστε τις βίδες οριζοντίωσης (18) ελαφρά πάνω στο υπόστρωμα, για να εδράζεται σταθερά η βάση δράπανου και ο στεγανοποιητικός δακτύλιος να είναι λίγο χαλαρός. Διαφορετικά η βάση δράπανου εδράζεται πάρα πολύ μαλακά πάνω στο στεγανοποιητικό δακτύλιο. Για τη σύνδεση της αντλίας κενού και του σετ κενού Bosch διαβάστε και ακολουθήστε τις οδηγίες λειτουργίας τους. u Οι υποδείξεις ασφαλείας και εργασίας για την αντλία κενού και το σετ κενού πρέπει να τηρούνται αυστηρά! Στερέωση με μια κολόνα ταχυσύσφιγξης (βλέπε εικόναE) Μπορείτε να στερεώσετε τη βάση δράπανου με μια Bosch κολόνα ταχυσύσφιγξης Bosch (εξάρτημα) ανάμεσα στο δάπεδο και στην οροφή. Η περιοχή σύσφιγξης βρίσκεται μεταξύ 1,7m και 3m. Τοποθετήστε το ένα άκρο της κολόνας ταχυσύσφιγξης πάνω στην πλάκα στήριξης της βάση δράπανου. Η επιφάνεια έδρασης στην οροφή για το άλλο άκρο της κολόνας ταχυσύσφιγξης πρέπει να είναι αρκετά σταθερή και ασφαλής έναντι ολίσθησης. Για τη στερέωση της κολόνας ταχυσύσφιγξης πρέπει να διαβάσετε και να τηρείτε τις οδηγίες χρήσης της. Οριζοντιοποίηση (όχι στη στερέωση με σύστημα κενού) Βιδώστε ή ξεβιδώστε τις βίδες οριζοντίωσης (18) ξεχωριστά τόσο, ώσπου η φυσαλίδα (28) (σε περίπτωση κάθετης συναρμολόγησης) να είναι ακριβώς ευθυγραμμισμένη. Τώρα, στερεώστε γερά τη βάση δραπάνου με βύσματα ή με την κολόνα ταχυσύσφιγξης. Τοποθέτηση/Αντικατάσταση ποτηροκορώνας u Πριν από κάθε εργασία στη βάση του δραπάνου ή στο δράπανο, στα διαλείμματα της εργασίας καθώς και σε περίπτωση μη χρήσης ασφαλίζετε τη βάση του δραπάνου από αθέλητη κίνηση, βιδώνοντας σταθερά το φρένο ακινητοποίησης. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsΕλληνικά | 105 Τοποθέτηση της ποτηροκορώνας u Ελέγχετε τις ποτηροκορώνες πριν τη χρήση. Χρησιμοποιείτε μόνο άψογες ποτηροκορώνες. Χαλασμένες ή παραμορφωμένες ποτηροκορώνες μπορεί να δημιουργήσουν επικίνδυνες καταστάσεις. Να καθαρίζετε την ποτηροκορώνα πριν την τοποθετήσετε. Να λιπαίνετε ελαφρά το σπείρωμα της ποτηροκορώνας ή να το ψεκάζετε με αντιοξειδωτικό σπρέι. Βιδώστε μια ποτηροκορώνα UNC 11/4" (6) πάνω στον άξονα του δράπανου (7). u Ελέγξτε την καλή προσαρμογή της ποτηροκορώνας. Λάθος ή μη ασφαλώς στερεωμένες ποτηροκορώνες μπορεί να λυθούν κατά τη διάρκεια της εργασίας και να σας θέσουν έτσι σε κίνδυνο. Αφαίρεση της ποτηροκορώνας u Κατά την αλλαγή της ποτηροκορώνας φοράτε προστατευτικά γάντια. Η ποτηροκορώνα μπορεί να θερμανθεί υπερβολικά σε περίπτωση που το ηλεκτρικό εργαλείο θα εργαστεί αδιάκοπα για πολύ χρόνο. Λύστε την ποτηροκορώνα (6) με ένα γερμανικό κλειδί (άνοιγμα κλειδιού 41mm). Κοντράρετε ταυτόχρονα με ένα δεύτερο γερμανικό κλειδί (άνοιγμα κλειδιού 32mm) στην επιφάνεια εφαρµογής κλειδιού του άξονα του δράπανου (7). Το στοιχείο εύκολου λυσίματος (8) διευκολύνει το λύσιμο της ποτηροκορώνας (6). Σύνδεση του νερού ψύξης Όταν κατά το τρύπημα δεν ψύχονται επαρκώς οι ποτηροκορώνες υγρού τρυπήματος, τότε μπορεί να χαλάσουν τα διαμαντένια τμήματα της διαμαντοποτηροκορώνας ή η ποτηροκορώνα να μπλοκάρει μέσα στο υπό κατεργασία τεμάχιο. Γι΄ αυτό κατά το υγρό τρύπημα να φροντίζετε να υπάρχει επαρκής ψύξη με νερό. Όταν πρόκειται να μεγαλώσετε μια ήδη υπάρχουσα τρύπα, πρέπει πρώτα να την βουλώσετε καλά για εξασφαλίσετε έτσι την επαρκή ψύξη της ποτηροκορώνας. u Οι συνδεμένοι σωλήνες, οι διακόπτες νερού (οι στρόφιγγες) ή άλλα εξαρτήματα δεν πρέπει να εμποδίζουν το τρύπημα. Κλείστε τη βάνα παροχής νερού(5). Συνδέστε έναν σωλήνα παροχής νερού στο εξάρτημα σύνδεσης της βάνας (4). Ηπαροχή νερού μπορεί να γίνει είτε από ένα φορητό πιεστικό δοχείο νερού (ειδικό εξάρτημα) ή από μια σταθερή σύνδεση

Για τη συλλογή του νερού που εξέρχεται από την τρύπα κατά το υγρό τρύπημα, χρειάζεστε ένα δακτύλιο συλλογής του νερού και έναν απορροφητήρα υγρής/στεγνής αναρρόφησης (και τα δύο εξαρτήματα). Συναρμολόγηση του δακτύλιου συλλογής του νερού στην αναρρόφηση του νερού (βλέπε εικόναF) Ο δακτύλιος συλλογής του νερού (βλέπε «Εξαρτήματα/ Ανταλλακτικά», Σελίδα107) προβλέπεται για τη χρήση με τη βάση διαμαντοδράπανου GCR350 και το διαμαντοδράπανο GDB350WE. Κόψτε ένα άνοιγμα για την επιθυμητή διάμετρο τρυπήματος στο κάλυμμα στεγανοποίησης. Σπρώξτε τον ελατηριωτό βραχίονα συγκράτησης(35) μέχρι τέρμα στη σχισμή ανάμεσα στη βάση(19) και στην κολόνα τρυπήματος(21). Προσέξτε, να δείχνει το λυγισμένο τμήμα του βραχίονα συγκράτησης προς τα κάτω. Θέστε το δακτύλιο συλλογής του νερού στη σωστή θέση και ακουμπήστε τον ελατηριωτό βραχίονα συγκράτησης πάνω στα σημεία έδρασης στο δακτύλιο συλλογής του νερού. (Τα λυγισμένα άκρα στο τέλος του ελατηριωτού βραχίονα συγκράτησης χρησιμεύουν για το τράβηγμα του ελατηριωτού βραχίονα συγκράτησης προς τα επάνω.) Με τη δύναμη του ελατηριωτού βραχίονα πιέζεται ο δακτύλιος συλλογής του νερού μαζί με τη στεγανοποίησή του πάνω στο υπόστρωμα και εμποδίζει μαζί με το σύστημα κενού του απορροφητήρα υγρής/στεγνής αναρρόφησης την έξοδο του

Ο δακτύλιος συλλογής του νερού μπορεί να περιστραφεί εντός του δακτυλίου σύσφιγξης, για να έρθει το στόμιο αναρρόφησης σε μια επιθυμητή θέση (π.χ. για τη βελτιστοποίηση της εκροής του νερού σε περίπτωση οριζόντιου τρυπήματος). Ανοίξτε γι’ αυτό το κλείστρο του δακτυλίου σύσφιγξης στο δακτύλιο συλλογής του νερού, γυρίστε το δακτύλιο συλλογής του νερού, όπως επιθυμείτε και κλείστε ξανά το κλείστρο.

Αλλαγή της γωνίας τρυπήματος u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Μετά από κάθε ρύθμιση στη βάση δράπανου σφίγγετε ξανά όλες τις βίδες σταθερά. Λύστε το τυφλό παξιμάδι (17) με τη σταυροειδή περιστρεφόμενη λαβή (15). Ρυθμίστε τη βάση δράπανου με τη βοήθεια της κλίμακας της γωνίας τρυπήματος (13) στην επιθυμητή γωνία τρυπήματος. Προσέξτε για την ακριβή ρύθμιση το βέλος κοντά στο τυφλό παξιμάδι (17). Σφίξτε το τυφλό παξιμάδι (17) με τη σταυροειδή περιστρεφόμενη λαβή (15) με το χέρι. u Η βάση δράπανου επιτρέπεται να χρησιμοποιηθεί, αφού πρώτα σφιχτεί ξανά το τυφλό παξιμάδι (17) της ρύθμισης της γωνίας. Θέση σε λειτουργία u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία στην πινακίδα τύπου του ηλεκτρικού εργαλείου. u Πριν αρχίσετε την εργασία σας να συμβουλεύεστε τον υπεύθυνο για τη στατική μηχανικό, τον αρχιτέκτονα ή το διευθυντή του έργου. Η κοπή οπλισμών επιτρέπεται μόνο μετά από άδεια ενός μηχανικού στατικής δοκιμών κατασκευών. u Όταν διεξάγετε διαμπερείς τρύπες σε τοίχους ή δάπεδα να ελέγχετε οπωσδήποτε τους αντίστοιχους χώρους για τυχόν εμπόδια. Να φράζετε το χώρο εργασίας και να Bosch Power Tools 1 609 92A 4NK | (03.04.2019)106 | Ελληνικά ασφαλίζετε τον πυρήνα κοπής από μια ενδεχόμενη

Δοκιμή λειτουργίας του διακόπτη προστασίας (διακόπτηςFI) (PRCD) Ελέγχετε τη σωστή λειτουργία του διακόπτη προστασίας (διακόπτηςFI) (PRCD)(1) πριν από κάθε έναρξη της

– Πατήστε το πλήκτρο TEST στον διακόπτη προστασίας (διακόπτηςFI) (PRCD). Η κόκκινη ένδειξη ελέγχου σβήνει. – Πατήστε το πλήκτρο RESET. Το ηλεκτρικό εργαλείο πρέπει τώρα να μπορεί να ενεργοποιηθεί. Εάν δε σβήσει η κόκκινη ένδειξη ελέγχου, όταν πατήσετε το πλήκτρο TEST, ή σβήνει επανειλημμένα κατά την ενεργοποίηση του ηλεκτρικού εργαλείου, τότε πρέπει να αναθέσετε τον έλεγχο του ηλεκτρικού εργαλείου σε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch. u Εάν ο διακόπτης προστασίας (διακόπτηςFI) (PRCD) είναι ελαττωματικός, δεν επιτρέπεται να τεθεί το ηλεκτρικό εργαλείο σε λειτουργία. Θέση σε λειτουργία Πατήστε το πλήκτρο RESET στον διακόπτη προστασίας (διακόπτηςFI) (PRCD) (1). Ανοίξτε τη βάνα παροχής νερού (5). Για την απενεργοποίηση του ηλεκτρικού εργαλείου θέστε τον διακόπτη On/Off (2) στη θέση 1. Θέση εκτός λειτουργίας Για την απενεργοποίηση του ηλεκτρικού εργαλείου θέστε τον διακόπτη On/Off (2) στη θέση 0. Κλείστε τη βάνα παροχής νερού(5). Μετά το πέρας της εργασίας αποσυνδέστε το εξάρτημα σύνδεσης της βάνας (4) από τον σωλήνα παροχής νερού. Ανοίξτε τη βάνα παροχής νερού(5) και αδειάστε το υπόλοιπο νερό. Περιορισμός ρεύματος εκκίνησης Το ηλεκτρονικό σύστημα του ηλεκτρικού εργαλείου αφήνει τον κινητήρα να ξεκινήσει ομαλά και εμποδίζει έτσι ένα πολύ υψηλό ρεύμα εκκίνησης. Προστασία από αθέλητη επανεκκίνηση Η προστασία από αθέλητη επανεκκίνηση εμποδίζει την ανεξέλεγκτη εκκίνηση του ηλεκτρικού εργαλείου μετά από μια διακοπή του ηλεκτρικού ρεύματος. Για την επαναλειτουργία πατήστε το πλήκτρο RESET-στον διακόπτη προστασίας (διακόπτηςFI) (PRCD)(1). Θέστε στη συνέχεια τον διακόπτη On/Off(2) στην απενεργοποιημένη θέση και ενεργοποιήστε ξανά το ηλεκτρικό εργαλείο. Προεπιλογή αριθμού στροφών Με τον διακόπτη επιλογής ταχυτήτων (3) μπορεί να προεπιλεγούν τρεις αριθμοί στροφών. Οι ταχύτητες συνίστανται για τις ακόλουθες διαμέτρους: – 1η ταχύτητα: 165–350mm – 2η ταχύτητα: 80–160mm – 3η ταχύτητα: 55–105mm Οδηγίες εργασίας u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Για το τρύπημα λύστε το φρένο ακινητοποίησης (16) τόσο, ώστε η σταυροειδής περιστρεφόμενη λαβή (15) να μπορεί να κινείται εύκολα. Κρατήστε ταυτόχρονα τη σταυροειδή περιστρεφόμενη λαβή σταθερά, για να αποφύγετε μια ανεξέλεγκτη ολίσθηση προς τα κάτω του ηλεκτρικού

Αρχίστε το τρύπημα στην 1ηταχύτητα με μικρό αριθμό στροφών, ώσπου να περιστρέφεται η ποτηροκορώνα χωρίς κραδασμούς μέσα στο επεξεργαζόμενο υλικό. Περάστε μετά ενδεχομένως στη 2η ή 3η ταχύτητα. Όταν τρυπάτε να προσαρμόζετε την πίεση στο υπό τρύπημα υλικό. Να τρυπάτε ασκώντας ομοιόμορφη πίεση. Ανασηκώνετε την ποτηροκορώνα κάπου-κάπου ελαφρά από την τρύπα για να φεύγει η λάσπη από τους τομείς της διαμαντοκορώνας. Κατεβάστε με τη σταυροειδή περιστρεφόμενη λαβή (15) το ηλεκτρικό εργαλείο μέχρι το επιθυμητό βάθος τρυπήματος. Στη συνέχεια ανεβάστε το ξανά, μέχρι να εμφανιστεί ολόκληρη η ποτηροκορώνα. Για την επίτευξη του μέγιστου δυνατού ωφέλιμου μήκους, πρέπει να απομακρύνετε τον πυρήνα τρυπήματος, μόλις γεμίσει εντελώς την ποτηροκορώνα. Περάστε μετά την ποτηροκορώνα εκ νέου μέσα στην οπή τρυπήματος και τρυπήστε μέχρι το μέγιστο βάθος. Συμπλέκτης υπερφόρτισης Εάν η ποτηροκορώνα μαγκώνει ή σκαλώνει, διακόπτεται η κίνηση του άξονα του δράπανου. Σε αυτή την περίπτωση απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο, για να αποφύγετε τη φθορά και την έκλυση θερμότητας. Λύστε την ποτηροκορώνα, περιστρέφοντας με ένα κατάλληλο γερμανικό κλειδί προς τα δεξιά και αριστερά. Παράλληλα τραβήξτε προσεκτικά το ηλεκτρικό εργαλείο από την οπή τρυπήματος. Προστασία από υπερφόρτιση Σε περίπτωση που ξεπεραστεί το όριο υπερφόρτωσης, τότε το ηλεκτρικό εργαλείο αρχίζει να πάλλεται αισθητά. Μειώστε τη δύναμη προσπίεσης, ώσπου το ηλεκτρικό εργαλείο να εργάζεται ξανά κανονικά. Εάν δε μειωθεί η δύναμη προσπίεσης, τότε απενεργοποιείται το ηλεκτρικό εργαλείο. Μετά μπορείτε να ενεργοποιήσετε αμέσως ξανά το ηλεκτρικό εργαλείο, πρέπει όμως να συνεχίσετε την εργασία με μειωμένη δύναμη προσπίεσης. Αφαίρεση του πυρήνα τρυπήματος Μετά το τρύπημα αφήστε το νερό να τρέξει λίγο ακόμη για να ξεπλυθεί η λάσπη τρυπήματος ανάμεσα στην ποτηροκορώνα και τον πυρήνα τρυπήματος. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsΕλληνικά | 107 Όταν ο πυρήνας τρυπήματος έχει σφηνώσει μέσα στην ποτηροκορώνα, τότε να χτυπήσετε την ποτηροκορώνα με ένα κομμάτι μαλακού ξύλου ή πλαστικού και χαλαρώστε έτσι τον πυρήνα τρυπήματος. Αν χρειαστεί, περάστε ένα ραβδί μέσα από το στέλεχος της ποτηροκορώνας και σπρώξτε έξω τον

Υπόδειξη: Μην κτυπάτε με σκληρά αντικείμενα πάνω στην ποτηροκορώνα (κίνδυνος παραμόρφωσης)! Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Διατηρείτε την οδοντωτή ράβδο (22) και τις επιφάνειες οδήγησης της κολόνας τρυπήματος(21) πάντοτε καθαρές. Καθαρίστε τον άξονα του δράπανου(7) μετά το πέρας της εργασίας. Ψεκάζετε τον άξονα του δράπανου και την ποτηροκορώνα(6) κάπου-κάπου με αντιδιαβρωτικό μέσο. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας. Επαναρρύθμιση των ράουλων οδηγών (βλέπε εικόναG) Με την πάροδο του χρόνου μπορεί να φθαρούν τα ράουλα οδηγοί και να εμφανιστεί ένας τζόγος μεταξύ των ράουλων οδηγών και της κολόνας τρυπήματος. Για την αντιμετώπιση αυτού του τζόγου, πρέπει να επαναρρυθμίσετε τα δύο ράουλα οδηγούς στην πλευρά του φρένου ακινητοποίησης (16). Λύστε τα δύο εξαγωνικά παξιμάδια (36) με ένα καρυδάκι (άνοιγμα κλειδιού 17mm). Σφίξτε στη συνέχεια τις δύο βίδες κεφαλής κοίλου εξαγώνου (37) ομοιόμορφα, μέχρι να ελαχιστοποιηθεί ο τζόγος. Σφίξτε ξανά τα δύο εξαγωνικά παξιμάδια (36) σταθερά.

Μπορείτε να εναποθέσετε τη βάση δράπανου μαζί με το χρησιμοποιούμενο ηλεκτρικό εργαλείο. Γυρίστε γι’ αυτό το ηλεκτρικό εργαλείο με τη σταυροειδή περιστρεφόμενη λαβή (15) όσο το δυνατόν περισσότερο προς την κατεύθυνση της βάσης, για την αποφυγή μιας ανατροπής της βάσης του

Για την ασφαλή μεταφορά αφαιρέστε το ηλεκτρικό εργαλείο από τη βάση δράπανου. Σε επίπεδες επιφάνειες μπορείτε να μεταφέρετε τη βάση του δράπανου επίσης μαζί με το τοποθετημένο ηλεκτρικό εργαλείο. Εξαρτήματα/Ανταλλακτικά Ενδιάμεση πλάκα (αποστάτης) 350 mm (GDB350WE)

Προσαρμογέας εργαλείου (GDB2500WE)

Δακτύλιος συλλογής του νερού (GCR350)

Κάλυμμα στεγανοποίησης για τον δακτύλιο συλλογής του νερού (GCR350)

Σετ στερέωσης: – για μπετόν 2 608 002 000 – για τοιχοποιία 2 607 000 745 Σετ βυσμάτων για μπετόν 2 608 002 001 Σετ κενού 2 608 550 623 Λάστιχο στεγανοποίησης για το σετ κενού (GCR350)

Κολόνα ταχυσύσφιγξης 2 608 598 111 Πιεστικό δοχείο νερού 2 609 390 308 Απορροφητήρας για υγρή και στεγνή αναρρόφηση GAS35MAFC Απορροφητήρας για υγρή και στεγνή αναρρόφηση GAS55MAFC Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Το τμήμα εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε τον 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: *
