GCR 350 Professional - Borrmaskin BOSCH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis GCR 350 Professional BOSCH i PDF-format.
| Produkttyp | Diamantborrstativ |
| Märke | Bosch |
| Modell | GCR 350 Professional |
| Referens | 3601 A90 200 |
| Höjd | 955 mm |
| Bredd | 323 mm |
| Djup | 388 mm |
| Vikt | 12,6 kg (enligt EPTA-Procedur 01:2014) |
| Max kron diameter (utan mellanläggsplatta) | 300 mm |
| Max kron diameter (med mellanläggsplatta) | 350 mm |
| Max kron diameter (med vattenuppsamlare) | 202 mm |
| Max borrslag | 580 mm |
| Max användbar längd | 550 mm |
| Justerbar borrvinkel | Ja, via graderad skala och blindmutter |
| Fästsätt | Plugg, sugning (sugset som tillbehör), snabbspännkolonn (tillbehör) |
| Kompatibilitet kärnborrmaskiner | Bosch GDB 350 WE (direkt); GDB 2500 WE (med adapter 2 608 550 622) |
| Underhåll | Regelbunden rengöring av kuggstång och pelare; justering av styrrullar möjlig |
| Säkerhet | Säkerhetsspärr för matningsanordningen; återstarts- och jordfelsbrytarskydd på den anslutna kärnborrmaskinen |
| Ingående tillbehör | Handtag, vinsch, skruvar, nyckel, mellanläggsplatta (beroende på version) |
| Transport | Kan transporteras med kärnborrmaskinen på plats (sänkt) eller demonterad |
Vanliga frågor - GCR 350 Professional BOSCH
Användarfrågor om GCR 350 Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Borrmaskin i PDF-format gratis! Hitta din manual GCR 350 Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GCR 350 Professional av märket BOSCH.

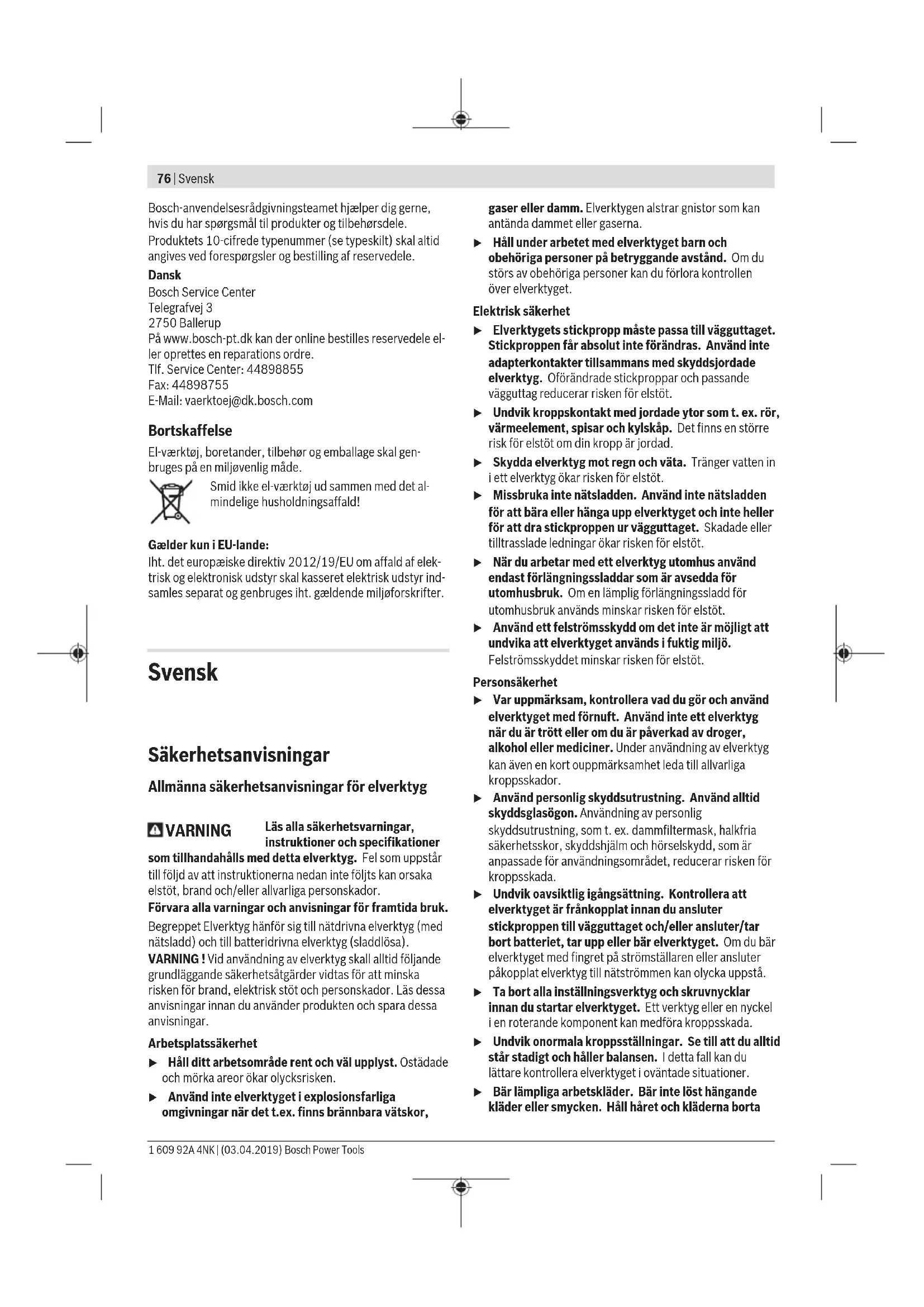

BRUKSANVISNING GCR 350 Professional BOSCH
Allmanna sakerhetsanvisningar for elverktyg
VARNING
Läs alla sakerhetsvarningar, instruktioner och specifikationer
som tillhandahàlls med detta elverktyg. Fel som uppSTAR till följd av att instruktionerna nedan inte foljts kan orsaka elstöt, brand och/eller allvarlga persorskador.
Forvara alla varningar och anvisningar for framtida bruk.
Begreppet Elverktyg hanfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).
WARNING! Vid använding av elverktyg skall alltid foljande grundläggande sakerhetsatgärder vidtas for att minska risken for brand, elektrisk stöt och personskador. Läs dessa anvisningar innan du anvander produiten och spara dessa anvisningar.
Arbetsplatssakerhet
Häll ditt arbetsomrade rent och väl upplyst. Ostädade och mörka areor ökar olycksrisiken.
Anvand inte elverktygetiexplosionsfarliga omgivninger när det t.ex. finns brannbara vatskor,
gaser aller damm. Elverktygen alstrar gnistor som kan antanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.
Elektrisk sakerhet
Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en storre risik for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for att böra eller hönga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Skadade eller tilltrasslade ledninger ökar risiken für elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladdr for utomhusbruk anvands minskar risken for elstot.
Användett felstromsskyddomdetinteär mollyigt att undvikaatt elverktyget anvandsifuktig miljo. Felstromsskyddet minskar risken for elstot.
Personsakerhet
Var uppmarksam,kontrolera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg nar du ar trött aller om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmarksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsomraret, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa stromstellaren erler ansluter pakopplat elverktyg til natstrommen kan olycka uppst.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Se till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
Bär lämpiga arbetskläder. Bär inte lost hangende kläder eller smycken. Håll haret och kläderna borta
frän rörliga delar. Lõst hangande kläder,进展情况 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lát inte vanan att ofta använda verktygen góra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos atgård kan leda till allvarlig personskada inom brakdelen av en sekund.
Korrekt användning och hantering av elverktyg
Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobdu tanker gora.Med ett lampligt elverktyg kan du arbeta battre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fär inte langre anvandas. Ett elverktyg som inte kan kopplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut ell er elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomlga for barn. Lät elverktyget inte användas av personer som inte ar förtrogna med dess använding erler inte LASTenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruik. Mänga olyckor orsakas av däligt sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sällett kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på att sätt som det inte ar avsett für kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria fran olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.
Service
Lat endast kvalificerad facppersonal reparera elverktyget och endast med originalreservdilar.Detta garantarar att elverktygets sakerhet uppratthalls.
Sakerhetsvarningar diamantborr
Vid borrning som kraver vatten, led vattnet bort fran anvandarens arbetsomrade erler anvand en
uppsamlingsanordning for vatskor. Sādana
forsiktighetsatgärder häller användarens arbetsmårdetorrt och minskar risiken fer elektriska stötar.
Häll elverktyget i de isolerade gripytorna när du utfor
ett arbete där skärtillbehörnen kan komma i kontakt
med dolda kablar eller den egna elförsörnjningskabeln.
Vid kontakt med en stromfürande ledning kan oskyddade
metalldelar på verktyget som ar stromfürande ge
användaren en elektrisk stöt.
Bär hörskyydd vid diamantborrning. Exponering mot kraftigt buller kan leda till hörskador.
När bitet har fastnat, sluta att applicera nedatgände tryck och stäng av verktyget. Undersök och korrigera orsaken till att bitet fastnar.
När du startar om ett diamantborr i arbetsstycket, kontrollera att bitet roterar fritt innan du startar verktyget. Om bitet har fastnat, kanske det inte startar, det kan overbelasta verktyget aller kan orsaka att diamantborret slapper frän arbetsstycket.
När du sakkrar borrstativet med ankare och fästanordninger pa arbetsstycket, se till att forankringen som används klarar av att hälla och hälla tillbaka verktyget under användning. Om arbetsstycket ar tunnt eller porost, kan ankaret släppa vilket leder till att borrstativet släpper frän arbetsstycket.
När borrstativet sakras med att vakuumgripdon pa arbetsstycket, montera gripdonet pa en slät, ren, iced-poros yta. Säkra inte pa laminerade ytor som kakelplattor och kompositbelaggning. Om arbetsstycket inte ar slätt, plant ell er ordentligt fastsatt, kan mellanlagget flytta sig frän arbetsstycket.
Se till att vakuumet ar tillrackligt innan och under borning. Om vakuumet ar otillrackligt, kan gripdonet slappa fran arbetsstycket.
Borra aldrig med maskinen sakrad bara med vakuumgripdonet, forutom nár du borrar nedat. Om vakuumet forloras,kommen gripdonet att slappa fran arbetsstcycket.
När du borrar i vaggar ellr tak, se till att skydda personer och arbetsomradet pa andra sidan. Bitet kan sticka ut genom haller ellr karnan kan ramla ut pa andra sidan.
Anvand inte detta verktyg for boring over huvudet med vatten. Tranger vatten in i elverktyget okar risken for elstot.
Använd lampliga detektorer für att lokalisera dolda forsörnjingsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Anvand halkfria skor. Med halkfria skor kan du undvika kroppsskada som kan uppsta om du halkar pa hala stallen.
Använd aldrig elverktyget utan den medfoljande jordfelsbrytaren (PRCD).
78 | Svensk
Se till att personer i arbetsområdet som själva elverktyget intekommen i kontakt medvattnet som kommer ut.
Lämna aldrig elverktyget innan det stannat fullständigt. Insatsverktyg som after frankoppling fortsäter att rotera kan orsaka persokada.
Montera borrstativet korrekt innan montering. Korrekt montering ar viktigt for att garantera felfri Funktion.
Satt fast borrmaskinen sakerp aborstativet innan du anvander den. Om borrmaskinen glider i borrstativet kan du forlora kontrollen over det.
Satt borrstativet pa en fast, planyta. Om borrstativet kan glida ellere vacla kan borrmaskinen inte foras jamnt och sakert.
Häll borrmaskinens anslutningskabel på avständ frän arbetsområdet. Skadade eller tilltrasslade ledningar ökar risiken for elstöt.
Overbelasta inte borrstativet och använd det inte som stege eller ställning. Overbelastning erler om du stavå por borrstativet kan det leda till att borrstativets tyngdpunkt flytta uppå och det välter.
Forvara oanvanda borrstativ utom rackhall for barn. Lat inte apparaten anvandas av personer som inte ar fortrogra med dess anvandingller som inte last dessa anvisninger. Apparater kan vara farliga om de anvands av oerfarna.personer.
Säkra borrstativet mot oavsiktliga rörelser innan alla arbeten vid borrstativ eller borrmaskin, vid pauser och nar det inte används genom att aktivera arreteringsbromsen.
Elverktyget fär endast anslutas till elnät med skyddsdare och tillräcklig spanning.
Fast alltid borrstativet med pluggar, vakuum (tillbehör) eller snabbspänningspelare for att forhindra att borrstativet valter med monterad diamantborrmaskin och borrkrona.
Kontrollera att vattenforande slangar, anslutningsdilar och vattensamlingsringen (tillbehör) ar i ett felfritt skick. Byt ut skadade aller slitna delar innan nasta användning. Om det träger ut vatten ur delar till elverktyget ökar det risiken for en elektrisk stöt.
Produkt- och prestandabeskrivning
Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamälsenlig användning
Bärbar diamantborrmaskin GDB 350 WE + GCR 350
Diamantborrmaskin
Elverktyget ar avsett for valtborrning i mineraliska material som betong, armerad betong ell merverk tillsammans med
diamant-vatbornoingskronor och vattentillforsel. Elverktyget kan kombineras med ett utsug (vattenuppsamlingsring ochvat-/torssug).
Elverktyget fär endast användas tillsammans med ett diamantborrstativ GCR 350. Arbete over huvudhöjd ar inte tillatet.
Diamantborrstativ
Diamantborrstativet ar avsett for Bosch-diamantborrmaskinen GDB 350 WE. Med hjalp avmaskinadaptern 2608 550 622 kan avendiamantborrmaskinen GDB 2500 WE fasas. Andramaskiner far inte monteras.
Diamantborrstativet kan monteras pà golvet eller väggen med hjälp av en plugg.
Diamantborrstativet kan monteras pa golvet med vakuum (tillbehor) eller pa vaggen (med en extra sakring).En infastning over huvudhjoj ar inte tillaten.
Diamantborrstativet kan monteras pa marken med hjalp av snabbspannpelaren. En infastning i vaggen aller over huvudhojd ar inte tillaten.
Illustrerade komponenter
Numreringen av avbildade componenter ar baserad pa illustrationerna av elverktyg och borrstativ国家标准
Diamantborrmaskin
(1) Jordfelsbrytare (PRCD)
(2) Strömställare Till/Från
(3) Växelvaljare
(4)Krankoppling
(5)Vattenavstängningskran
(6) Borrkrona A)
(7) Borrspindel
(8) Lättlossningselement
(9) Barhandtag for borrmaskin
(10) Skruvar på borrmaskineni BXarhandtag
A) I bruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.
Diamantborrstativ
(11) Barhandtag for borrstativet
(12) Skruvar pa borrmaskinstativets barhandtag
(13) Borrvinkelskala
(14) Apparatupptagingens excenterbultar
(15) Vridkors (isolerad greppyta)
(16) Lásbroms
(17) Borvinkeljusteringenshattmutter
(18) Nivellerskruv
(19) Bottenplatta
(20) Vattensamlingsring
(21) Borrpelare
(22) Kuggstang
(23) Skruvar for maskinadapter (M8× 20)
(24) Maskinadapters passfjadrar
(25)Maskinadapter
(26) Frammatningsdrev
(27) Verktygsfeste
(28) Libell for lodrat iniktting
(29) Distansskiva
(30) Skruvar for distansskiva (M8× 45)^A)
(31) Distansskivans krysskilar
(32) Murverksplugg/betongplgga
(33) Snabbspannspindel
(34) Snabbspanspindels vingmutrar
(35) Vattensamlingsringens spannfjader
(36) Styrrullens sexkantsmutter
(37) Styrrullens insexskruv
A) Ibruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I vart tillbehörssprogram beskrivs allt tillbehör som finns.
Tekniska data
Bärbar diamantborrmaskin GDB 350 WE + GCR 350
| Diamantborrmaskin GDB 350 WE | |
| Artikelnummer | 3601 A89 9.. |
| Nominell effektforbrukning W 3200 | |
| Utgående effekt W 2300 | |
| Nominell varvtil n0 | |
| - 1:a vãxeln v/min 420 | |
| - 2:a vãxeln v/min 820 | |
| - 3:e vãxeln v/min 1250 | |
| Borrdiameter | |
| - 1:a vãxeln mm 165-350 | |
| - 2:a vãxeln mm 80-160 | |
| - 3:e vãxeln mm 55-105 | |
| Verktygsfaste 1 1/4" UNC | |
| max. tryck für vattentillförtsel bar 3 | |
| Vikt motsvarande | kg 11,9 |
| EPTA-Procedure 01:2014 | |
| Skyddsklass /I | # |
| Mätt (inklusive demonterbara apparatelement) | mm 534 × 142 × 168 |
Uppgifterna gäller for en markspänning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissaalander kan uppgifterna variera.
| Diamantborrstativ | GCR 350 |
| Artikelnummer | 3601A90200 |
| Mätt | |
| - Höjd | mm 955 |
| Diamantborrstativ | GCR 350 | |
| -Bredd | mm 323 | |
| -Djup | mm 388 | |
| Mått borrkrona max. | ||
| -Diameter | mm 300 | |
| -Diameter med distansskiva (29) | mm 350 | |
| -Diameter med vattensamlingsring | mm 202 | |
| -Längd | mm 530 | |
| Borrslag max. | mm 580 | |
| Arbetslängd max. | mm 550 | |
| Vikt motsvarande EPTA-Procedure 01:2014 | kg 12,6 | |
Bullerinformation
Bullervarden framtagna enligt EN 62841-3-6.
Maskinens A-vagda ljudniva upnpar i typiska fall: Ljudtrycksniva 96 dB(A); ljudeffektniva 110 dB(A).
Osakerhet K=3 dB
Bär hörskysdd!
Mätningen av den bullernivå som anges i denna anvising har utförts enligt en matmetod som ar standardiserad och kan anvandas vid jämförelse av olica elverktyg. Matmetoden ar även lamplig for preliminär bedömming av bullernivan.
Den angivna bullerniv'an representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg ellre inte underhallits ordentigt kan bullerniv'an avika. Harvid kan bullerniv'an under arbetsperioden oka betydigt.
For en exakt bedomning av bullernivan bär även de tider beaktas nar elverktyget ar frankopplat ell er igang, men inte anvands. Detta reducerar bullerbelastningen for den totala arbetsperioden betydligt.
Montage
Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.
Vridkorset (15) ár dels matarvev under börning samt for lossning eller atdragning av skruvar på borstativet.
For att borra skjuter du vridkorset at vänster erher hoger, allt after behov anda till anslaget pa frammatningsdrevet (26). For att ta av vridkorset drar du av det kraftigt.
80 | Svensk
Frammatningsarretering med labsbroms
Arretera frammatningen for alla arbeten på borrstativet, i arbetspauser och vid ej användning. För att Göra detta skruvas arreteringsbromsen (16)ät.
For att borra lossas arreteringsbromsen (16) sa att vridkorset (15) gar latt att rora. Hali vridkorset for att forhindra att elverktyget glider ner okontrollerat.
Montera barhandtaget på elverktyget
Skruva fast elverktygets bärhandtag (9) fore forsta idrifttagingen med skruvarna (10).
Montera elverktyget (se bilderna A-B)
Setillattlabsbromsen（16）aratdragen.
Verktygsfustet (27) har et urtag pahoger sida. Observera vid montering av maskinadaptern (25) pa elverktyget att maskinadapterns klack ocks sitter till hoger, som pa bilden B.
Montera maskinadaptern (25) sa pa elverktyget att krysskilarna (24) pa maskinadaptern snapper fast motsvarande urtag pa elverktyget. Satt i de fyra skruvarna (23) pa maskinadaptern och skruva fast dem med insexnyckeln (6 mm).
Lossa excenterbulten (14) med vridkorset (15) och dra ut den ur maskinfastet (27) till stoppet. Hang elverktyget med maskinadaptern (25) i maskinfastet sa att fatests nedre klack ligger bakom bulten pa maskinfastet 1
Fäll elverktyget i maskinfästet och für in excenterbulten (14) igen. Dra at excenterbulten med vridkorset (15).
For att borra skjuts vridkorset (15) at hoger erler vander frammatningsdrevet (26).
Kontrollera att elverktyget sitter stadigt i verktygsfastet.
Gà tillvaga i omvänd ordning nar elverktyget tas ut ur borrpelaren.
Distanssskiva for borrdiameter 300-350 mm (se bild C)
For borrhal fran 300 mm till maximal 350 mm diameter maste dessutom distansskivan (29) (tillbehör) sattas in.
Satt maskinadaptern (25) sà pa distansskivan (29) sà att krysskilarna (24) pa maskinadaptern snapper fast i motsvarande spár pa distansskivan.
Satt sedan distansskivan (29) inklusive maskinadapter (25) pa elverktyget sa ttt krysskilarna (31) pa distansskivan snapper fast urtagen pa elverktyget. Satt i de fyra skruvarna (30) pa distansskivan och skruva fast dem med insexnyckeln (6 mm).
Fäst sedan elverktyget i borrstativet enligt beskrivningen ovan.
Fastspanning av borrstativ
Observera: spann fast borrstativetutan glapp. Harmed undviks inklamming av borrkronan och eventuellt segmentbrott.
Fäst borrstativet med plugg, vakuum aller snabbspannpelare, beroende på typ av underlag, somt dess beskaffenhet, i avsett borrhål.
Rikta upp borrstativet färe infästning
Rita upp den onskade borrhalsmitten pa underlaget.
Markera yttermattet for den borrkrona som du vill borra med borrhalsmitten som centrum.
Fäst borrstativet (med monterat elverktyg) med plugg, vakuum eller snabbspannelpare sa att den monterade borrkronan tacker de angiva matten.
Fasta med plugg (se bild D)
Borraetteparhalforinfastningavborrstativetmedplugg (tillbehor)imurverkellerbetong.
Avstand plugghal - mitten av det planerade borrhalet
| optimal | 285 mm |
| möljigt | 275-375 mm |
Lagg upb borrstativet och en underlaggsbricka och skruva fast vingmuttern (34) latt. Dra at vingmuttern after nivelleringen med en klonyckel (nyckelvidd 27mm
For infasting av borstativet med hjalp av vakuum kravs en vanlig vakuumpump och ett Bosch-vakuumset (tillbehör).
Vakuumpumpen skull uppylla foljande minimikrav:
Volymström: 6 m
3/h
Vakuum minst: 80% (-800 mbar)
For infasstingen med vakuum skull underlaget vara slatt och jamt. Anvandning på puts eller murverk ar inte tillatet.
After att vakuumforbindelsen upprattats placeras nivelleringskruvarna (18) latt pa underlaget sa att borstativet sitter stelt och tatningsringen spansns loss ltt. I annat fall sitter borstativet mycket mjukt pa tatningsringen.
For anslutning av vakuumpump och Bosch-vakuumset, lss och folj braksanvisingarna.
Följ ovillkorlige sakerhets- och arbetsanvisningarna for vakuumpump och vakuumset!
Infästning med en snabbspanningspelare (se bild E)
Du kan fasta borrstativet med en Bosch-snabbspappnelare (tillbehör) mellan golv och tak. Spanningsområdet ligger mellan 1,7 m och 3 m.
Placera en andere av snabbspanningspelaren pa borrstativets bottenplatta. Anliggningsytan i innertaket for snabbspanningspelarens andra andere skall vara tillrackligt stabil och saker mot att glida.
För fastspanning av snabbspannpelaren läs och folj instruktionerna ibruksanvisingen.
Nivellering (ej infastning med vakuum)
Skruva nivelleringsskruvarna (18) in ulls vattenpasset (28) (vid montering lodratt) ar exakt justerat. Las nu borrstativet stadigt med pluggar ell snabbspannpelare.
Insätting/byte av borrkrona
Säkra borrstativet mot oavsiktliga rörelser innan alla arbeten vid borrstativ eller borrmaskin, vid pauser och;nar det inte används genom att aktivera arreteringsbromsen.
Insättnig av borrkrona
Kontrollera borrkronorna innan insattning. Anvand endast felfria borrkronor. Skadade aller deformerade borrkronor kan leda till farliga situationer.
Rengör borrkronan innan den sàtt in. Smörj borrkronans gänga latt med fett ell spreja med korrosionsskyddmedel. Skruva en 1 1/4"-UNC-borrkrona (6) pa borrspindeln (7).
Kontrollera att borrkronan sitter stadigt. Felaktigt aller)daltigt fastsatta borrkronor kan lossa under drift och leda till persorskada.
Ta ut borrkronan
Anvand skyddshandskar vid byte av borrkrona. Borrkronan kan bli het nar elverktyget anvands under en langre tid.
Lossa borrkronan (6) med en skruvnyckel (nyckelvidd 41mm ). Hall emot med en andra fast skruvnyckel (nyckelvidd 32mm ) pa borrspindels (7) tvakant. Lattlossningselementet (8) underlattar lossning av borrkronan (6).
Anslutning av vattenkylning
Om vātborrkronorna vid borning inte kyls i tillracklig grad kan diamantsegmenten skadas eller borrkronan blockera i borhralet. Kontrollera)därfor att tillrackligt vatten matas vid vātborrning.
Vid Förstoring av ett forekommande borrhål måste det tillslutas omsorgsfullt for att borrkronan ska kylas tillräcklig bra.
Anslutna slangar, avstängningsventiler aller tillbehör fär inte hindra borrning.
Stäng vattensparrventilen (5). Anslut en vattenledning till krankopplingen (4). Vattnet kan tillforas fran en mobil vattentryckbehällare (tillbehör) eller fran en stationär vattenanslutting.
For att fangaupp det utradande vattnet ur borhalekrav en vattensamlingsring och envat-/torrsug (bada tillbehor).
Montera en vattenuppsamlare for vattenuppsugning (se bild F)
Vattensamlingsringen (se „Tillbehör/reservdilar“, Sidan 83) ar avsedd for använding med diamantborrstativet GCR 350 och diamantborrmaskinen GDB 350 WE.
Skär upp en öppning for den önskade borrdiametern i tätningsloket.
Skjut spannfjädern (35) till anslag i spalten mellan bottenplattan (19) och borrpelaren (21). Se till att spannfjäderns vinklade del pekar nerät.
Satt vattensamlingsringen i position och lagg spannfjädern på supportpunkterna på vattensamlingsringen. (Laskorna i spannfjädrarnasändar används for att dra spannfjädrarna uppat.)
Genom spannfjäders spännkraft trycks
vattensamlingsringen ned i botten med sin tätning och
forhindrar tillsammans med vakuumet hos våt-/torrsugen att
vatten tränger ut.
Vattensamlingsringen kan skruvas inuti en spannring for att forsatta utsugsstuten i önskad position (t.ex. for att optimera vattenavrinnen vid vågrät borrning). För att göra detta öppnas spannringens forslutning på vattensamlingsringen. Vrid vattensamlingsringen sö som önskas och stäng forslutningen iven.
Drift
Ändring av borrvinkel
Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Dra at alla skruvar igen after varje justering pborrstativet.
Lossa hattmattern (17) med vridkorset (15).
Ställ borrstativet på onskad borrvinkel med borbvinkelskalan (13). Se pilen bredvid hattmattern (17) for exaktinstalling.
Dra at hattmattern (17) med vridkorset (15) for hand.
Borrstativet fär användas forst nar hattmuttern (17) ar fast atdragen i vinkeljusteringen igen.
Driftstart
Kontrollera natspänningen! Kontrollera att stromkällans spanning overensstämmer med uppgifterna på elverktygets typskylt.
Planera borning i samrad med ansvarig fackman for statik, arkitekt erler entreprenor innan arbetet paborjas. Armeringar far kapas endast med byggstatikerns tillatelse.
Kontrollera vid haluptagning genom vaggar eller golv om eventuella hinder forekommer. Avspärra arbetsplatsen och sakra borrkärnan med brädning sa att den inte faler ned.
Funktionstest av jordfelsbrytaren (PRCD)
Kontrollera jordfelsbrytarens (PRCD) Funktion (1) innan arbetet pāborjas:
- Tryck på TEST-knappen på jordfelsbrytaren (PRCD). Den roda kontrollvisningen slocknar.
- Tryck på RESET-knappen. Elverktyget skall gå att starta nu.
82 | Svensk
Om den röda kontrollvisingen inte slocknar när du trycker på TEST-knappen, eller om den slocknar när elverktygets startas, ska elverktyget kontrolleras hos en auktoriserad Bosch-kundtjänst.
Om jordfelsbrytaren (PRCD) ar defekt fär elverktyget inte tas i drift.
Tillslagning
Tryck på RESET-knappen på jordfelsbrytaren (PRCD) (1).
Stall vattenavstängningskranen (5) pa genomflöde.
For att slä pa elverktyget, skjut strömbrytaren (2) till lage 1.
Franslagning
For att slå frän elverktyget, skjut strombrytaren (2) till lage 0.
Stäng vattenavstängningskranen (5). Skij krananslutningsstystcket (4) frän vattentilledningen. Oppna vattenkranen (5) och tappa ut restvattnet.
Startströmsbegränsning
Elverktygets elektronik mjukstartar motorn och forhindrar darmed en alltfor hog startstrom.
Skydd mot oavsiktlig Återstart
Aterstartskyddet hindrar elverktyget fran att okontrollerat starta after ett stromavbrott.
For att starta igen trycker du pa RESET-knappen pa jordfelsbrytaren (PRCD) (1). Satt direfter strombrytaren (2) i avstangt lage och starta elverktyget igen.
Forval av varvtaI
Med vaxelvaljaren (3) kan tre varvitalsomraden forvaljas.
Växlarna rekommenderas for foljande borrdiametrar:
-1:a vaxeln:165-350 mm
-2:a vaxeln:80-160mm
-3:e vaxeln:55-105 mm
Arbetsanvisiningar
Dra stickproppen ur natuttaget innan arbenen utfors pa elverktyget.
For att borra lossas arreteringsbromsen (16) sa att vridkorset (15) gar latt att rora. Hali vridkorset for att forhindra att elverktyget glider ner okontrollerat.
Forborra i 1:a vaxeln med lagt varvtil tills borrkronan roterar vibrationsfritt i materiaiet. Vaxla direfter i forekommande fall upp pa 2:a ellr 3:e vaxeln.
Vid borning ske anligngningstrycket anpassas till aktuellt material. Borra med jamnt tryck. Dra d'a och d'a latt ut borrkronan ur borrhalet sa att borsslammet avlagsnas fran diamantsegmenten.
Med vridkorset (15) skruvas elverktyget ned till onskat borrdjup. Vrid sedan tillbaka tills borrkronan ar fullt synlig.
For att uppna den maximal mojiga arbetslangden skull borrkarnan tas bort sa snart den fyller ut borrkronan helt och hallet. For sedan in borrkronan i borrhaletigen och borra nertill maximalt djup.
Overbelastningskoppling
Om borrkronan klämmer eller hakar bryts drivningen av borrspindeln. I detta fall stangs elverktyget omedelbart av for att undvika slitage och varmeutveckling.
Lossa borrkronan genom att vrida med en passande skruvnyckel at hoger och vänster. Dra smtidigt ut elverktyget forsiktigt ur borrhålet.
Overbelastningskydd
Om überbelastningströskeln överskrids börjar elverktyget att pulsera markant. Minska trycket tills elverktyget arbetar normaltigen.
Om trycket inte reduceras stänger elverktyget av sig.
Elverktyget kan därefter omedelbart startasigen, men lát det arbeta med lagre tryck.
Sā hār tas borrkärnan bort
Lát vattnet rınna en kort stund after avslutad börning for utspolning av borsslammet mellan borrkronan och borrkärnan.
Om borrkärnan sitter fast i borrkranon lossa den genom att med en mjuk trakloss erler plaststycke slamot borrkranon. Om sa behovs tryck ut borrkärnan med en pinne fran borrkronans insticksanda.
Observera: Slä inte med HARDa foremål på borrkronan (deformationsrisk)!
Underhäll och service
Underhäll och rengöring
Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena För bra och säkert arbete.
Häll alltid kuggstången (22) och styrytorna på borrpelaren (21) rena.
Rengör borrspindeln (7) after arbetsspasset. Spreja vid tillfalle korrosionsskyddsmedel på borrspindeln och borrkronan (6).
Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktorisad serviceverkstad for Bosch elverktyg.
Justera styrrullarna (se bild G)
Med tiden kan styrullarna slitas ut och det blir glapp mellan styrullarna och borrpelaren. For att atgårda detta spel maste de bada styrullarna pa lásbromsens (16) sida justeras.
Lossa bada sexkantsmuttrarna (36) med en hylsnyckel (17 mm).
Dra sedan at de bada inexskruvarna (37) jamt tills spelet ar minimerat.
Dra at de bada sexkantsmuttrarna (36) igen.
Transport
Du kan stalla ner borrstativet med installerat elverktyg. Vrid elverktyget med vridkorset (15) sá lángt som möjligt mot bottenplattan for att Förhindra att borrstativet valter.
Demontera elverktyget ur borrstativet for saker transport. Pá plana ytor kan borrstativet ocksá Transporteras med monterat elverktyg.
Tillbehör/reservdelar
Distanssskiva 350 mm (GDB 350 WE) 2608 550 628
Maskinadapter (GDB 2500 WE) 2608550622
Vattensamlingsring (GCR 350) 2608550620
Tätningslock für vattensamlingsring 2609390391 (GCR 350)
Infästningsset:
-
for betong 2608002000
-
for murverk 2 607 000 745
Pluggset for betong 2608002001
Kundtjanst och applikationsradgivning
Kundservicen ger svar på frägor beträffande reparation och underhäll avprodukter och reservdilar. Explosionsrittingar och informationer om reservdilar hitter du ocksä under:
www.bosch-pt.com
Bosch applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.
Ange alltid det 10-siffriga produktnumret, som finns pä produits typskylt, vid forfrångninger och reservdelsbeställninger.
Svenska
Elverktyg, borstativ, tillbehör och Förpackning ská omhandertas pa miljövänligt satt for atervinning.
Släng inte elverktyg bland hushàllsavfallet!
Enligt det europeiska direktivet 2012/19/EU om forbrukade elektriska och elektroniska apparater och dess omsätting i nationell rätt maste obrukbara elverktyg omhändertas separat och på att miljövänlig satt lamnas in for atervinning.
Norsk
Laseanordning for mating, med stoppbrems
Las alltid matingen før arbeid pa borstativet, for pauser og nar borstativetIkke er i bruk. Dette gjor du ved a skru pa stoppbremsen (16).
Nár du skal bore, lser du stopbremsen (16) helt til dreiekrysset (15) er lett a bevege. Hold fast dreiekrysset mens du gjør dette, sik at/DDE elektoverktoyet glir ukontrollert ned.
Montere barehandtaket pa elektroverktoyet
För Forste gangs bruk skur du fast bärehandtaket (9) på elektroverktøyet med skruene (10).
