РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCR 350 Professional BOSCH

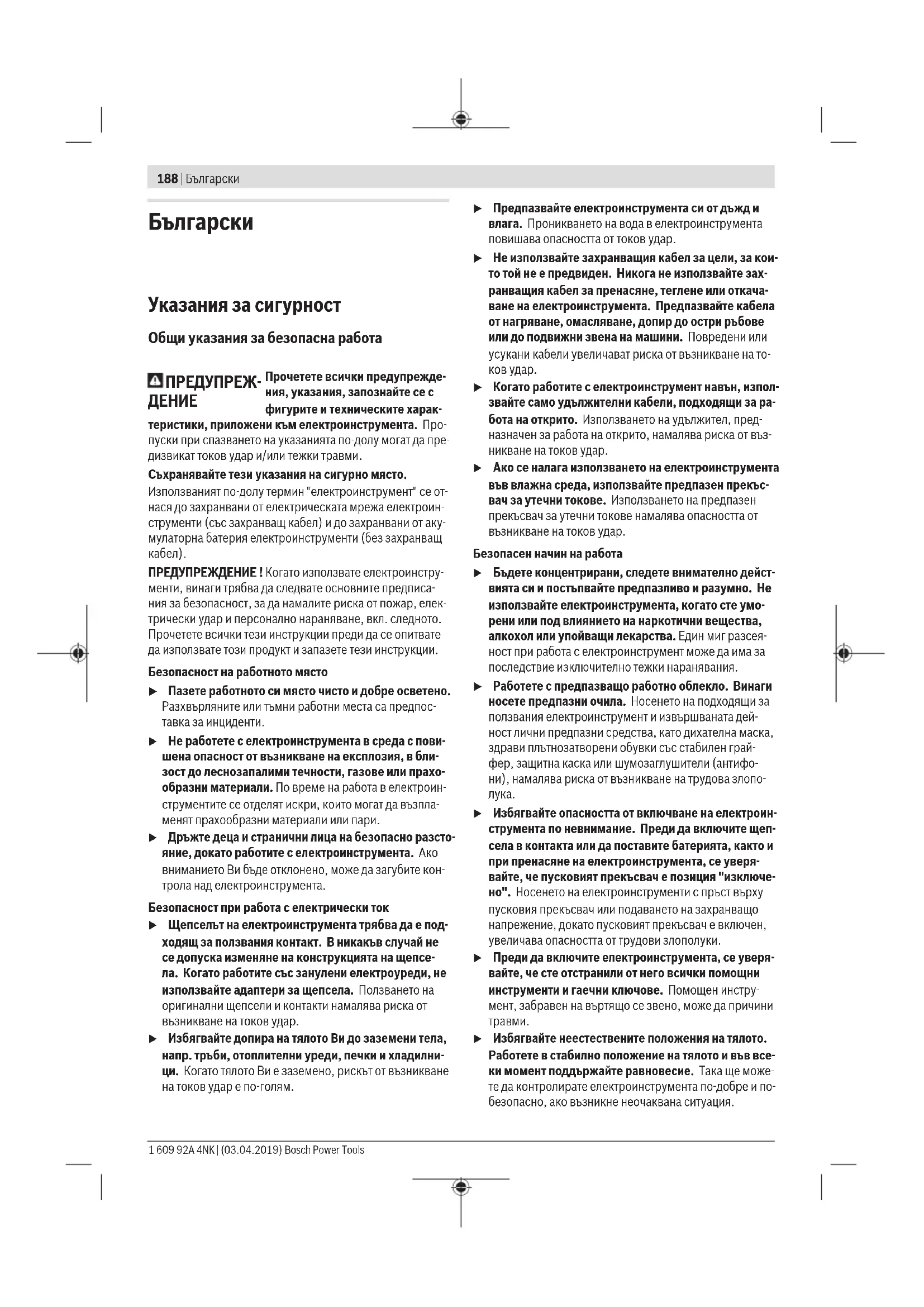

Указания за сигурност Общи указания за безопасна работа

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

ПРЕДУПРЕЖДЕНИЕ ! Когато използвате електроинстру- менти, винаги трябва да следвате основните предписа- ния за безопасност, за да намалите риска от пожар, елек- трически удар и персонално нараняване, вкл. следното. Прочетете всички тези инструкции преди да се опитвате да използвате този продукт и запазете тези инструкции. Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsБългарски | 189 u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Предупреждения за безопасност за диамантено-пробивна машина u Когато извършвате пробиване, което изисква упот- ребата на вода, прекарвайте водата далеч от зоната на работа на оператора или използвайте устройство за събиране на течност. Такива предпазни мерки поддържат работната зона на оператора суха и намаля- ват риска от електрически удар. u Когато изпълнявате операция, при която съществу- ва опасност режещият аксесоар да засегне скрити под повърхността проводници под напрежение или захранващия кабел, използвайте електроинстру- мента само за изолираните повърхности на ръкох- ватките. При контакт на режещия аксесоар с провод- ник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар. u Носете защита за ушите при диамантено пробива- не. Излагането на шум може да причини загуба на слу-

u Когато бургията блокира, спрете да натискате надо- лу и изключете инструмента. Открийте причината за блокирането на бургията и я отстранете с подходящ

u Когато рестартирате диамантения пробивен инст- румент в детайла, проверете дали бургията се вър- ти свободно преди започване. Ако бургията е блоки- рана, тя може да не стартира, може да претовари инст- румента или може да причини диамантения пробивен инструмент да се извади от детайла. u Когато закрепвате поставката на инструмента за пробиване с анекри и фиксатори към детайла, уве- рявайте се, че използваното анкериране може да задържа машината при употреба. Ако детайлът е слаб или порест, анкерът може да се изтегли, което ще Bosch Power Tools 1 609 92A 4NK | (03.04.2019)190 | Български доведе до освобождаване на поставката за инструмен- та от детайла. u Когато закрепвате поставката за бормашината с ва- куумна подложка към детайла, поставяйте подлож- ката върху гладка, чиста и непореста повърхност. Не закрепвайте към ламинирани повърхности като плочки и композитно покритие. Ако детайлът не е гладък, плосък или добре закрепен, подложката може да се изтегли от детайла. u Уверете се, че има достатъчно вакуум преди и по време на пробиването. Ако вакуумът не е достатъчно, подложката може да се освободи от детайла. u Никога не извършвайте пробиване, ако машината е закрепена само с вакуумна подложка, освен ако не пробивате надолу. Ако вакуумът се загуби, подложка- та ще се освободи от детайла. u Когато пробивате през стени или тавани, уверявай- те се, че защитавате хората и работната зона от дру- гата страна. Бургията може да премине през отвора или основата може да падне от другата страна. u Не използвайте този инструмент за пробиване над нивото на главата с подаване на вода. Проникването на вода в електроинструмента повишава опасността от токов удар. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Работете с обувки със стабилен грайфер. Така из- бягвате наранявания, които могат да възникнат вслед- ствие на подхлъзване по гладък под. u Никога не използвайте електроинструмента без доставения дефектнотоков защитен прекъсвач (PRCD). u Обърнете внимание на това, да няма хора в работ- ната зона и инструментът да не влиза в контакт с во- дата, която излиза. u Никога не оставяйте електроинструмента без над- зор, докато въртенето му не спре напълно. Въртя- щите се по инерция режещи инструменти могат да причинят травми. u Преди да монтирате бормашината, сглобете стенда за пробиване внимателно и според указанията. Правилното сглобяване е важно за гарантиране на бе- зукорното функциониране на стенда. u Преди да използвате бормашината, я застопорете сигурно към стенда. Приплъзването на бормашината в стенда за пробиване може да предизвика загуба на контрол над нея. u Застопорявайте стенда на здрава, равна повърх- ност. Ако стендът за пробиване може да се приплъзва или се люлее, бормашината не може да бъде водена равномерно и сигурно. u Дръжте захранващия кабел на бормашината на бе- зопасно разстояние от зоната на работа. Повредени или усукани кабели увеличават риска от възникване на токов удар. u Не претоварвайте стенда за пробиване и не го из- ползвайте за стълба или скеле. Претоварването или качването върху стенда може да доведе до изместване на центъра на тежестта му нагоре, в резултат на което той да се преобърне. u Когато не използвате стенда за пробиване, го съх- ранявайте на недостъпно за деца място. допускай- те с уреда да работят лица, които не са запознати с нея или не са прочели тези инструкции. Машините са опасни, когато се използват от неопитни лица. u Преди да извършвате каквито и да е дейности по стенда за пробиване, при прекъсване на работа и когато не го използвате, осигурявайте стенда за пробиване, като включите блокировката на меха- низма за подаване , за да предотвратите измества- нето му по невнимание. u Електроинструментът може да се използва само в електрически мрежи със защитни проводници и с достатъчно дименсиониране. u Винаги закрепвайте при работа стенда за пробива- не с помощта на дюбели, вакуум (допълнително приспособление) или колона за бързо захващане, за да предотвратите преобръщане на стенда с мон- тирана диамантенопробивна бормашина и борко-

u Внимавайте маркучите за вода, свързващите еле- менти както и водосъбирателният пръстен (допъл- нително приспособление) да са в безукорно състоя- ние. Преди да започнете работа, заменяйте повре- дени или износени детайли. Излизането на вода от части на електроинструмента увеличава опасността от токов удар. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Преносима диамантно-пробивна бормашина

Диамантно-пробивна бормашина Електроинструментът е предназначен за пробиване в ми- нерални материали, като бетон, стоманобетон или зида- рия в комбинация с диамантени боркорони за мокро про- 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsБългарски | 191 биване и приспособление за подаване на вода. Електро- инструментът може да бъде комбиниран с аспирационна уредба (водосъбирателен пръстен и прахосмукачка за су- хо/мокро засмукване). Допуска се ползването на електроинструмента само в комбинация със стенда за пробиване GCR350. Работа над нивото на главата не се разрешава. Стенд за диамантено-пробивни машини Стендът за диамантено-пробивни машини е предназна- чен за монтиране на Bosch диамантено-пробивната ма- шина GDB350WE. С помощта на адаптора 2608550622 е възможно също и монтирането на диа- мантено-пробивната машина GDB2500WE. Не се допус- ка монтирането на други машини. С помощта на дюбел стендът за диамантено-пробивни ма- шини може да бъде захванат към пода или към стената. С помощта на вакуум (допълнително приспособление) стендът за диамантено-пробивни машини може да бъде захванат към пода или (с използването на допълнително осигуряване) към стената. Захващане в таванна позиция не се допуска. С помощта на колона за бързо захващане стендът за диа- мантено-пробивни машини може да бъде захванат към пода. Захващане към стена или в таванна позиция не се

Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента и на стенда на графичните страници. Диамантно-пробивна бормашина (1) Автоматичен предпазен изключвател (PRCD) (2) Пусков прекъсвач (3) Превключвател за предавките (4) Щуцер за включване към кран (5) Спирателен кран за водата (6)

(8) Механизъм за изваждане на боркороната (9) Дръжка за носене на бормашината (10) Винтове на дръжката за носене на бормашината

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Стенд за диамантено-пробивни машини (11) Дръжка за носене на стенда (12) Винтове на дръжката за носене на стенда (13) Скала за наклона на отвора (14) Ексцентриков щифт на гнездото за захващане на

(15) Въртяща се ръкохватка (изолирана повърхност) (16)

(17) Калпачата гайка за регулиране на наклона на от-

(18) Винт на либелата (19) Основна плоча (20) Водосъбирателен пръстен

(22) Зъбчата щанга (23) Винтове за машинния адаптер (M8×20) (24) Притискащи пружини за адаптора (25)

(26) Задвижващо колело (27) Гнездо за електроинструмент (28) Либела за вертикално ориентиране (29) Разделителна пластина

(30) Винтове за разделителна пластина (M8×45)

(31) Притискащи пружини на разделителната

(33) Бързозатегателен шпиндел

(34) Крилчата гайка на бързозатегателния шпиндел

(35) Обтягаща пружина на водосъбирателния пръс-

(36) Шестостенна гайка на направляващата ролка (37) Винт с глава с вътрешен шестостен за направля- ващата ролка

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Преносима диамантно-пробивна бормашинаGDB350WE+ GCR350 Диамантно-пробивна бормашина GDB 350 WE Каталожен номер 3601A899.. Номинална консумирана

W 3200 Полезна мощност W 2300 Номинална скорост на въртене n

Диаметър на свредлото – 1. Предавка mm 165–350 – 2. Предавка mm 80–160 – 3. Предавка mm 55–105 Гнездо 11/4"UNC Bosch Power Tools 1 609 92A 4NK | (03.04.2019)192 | Български Диамантно-пробивна бормашина GDB 350 WE Макс. налягане на водната

bar 3 Маса съгласно EPTA-Procedure01:2014 kg 11,9 Клас на защита /I Размери (включително еле- ментите, които могат да се демонтират) mm 534× 142× 168 Данните важат за номинално напрежение [U] от 230 V. При откло- няващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Стенд за диамантено-пробивни

– Височина mm 955 – Широчина mm 323 – Дълбочина mm 388 Макс. размери на боркорона – Диаметър mm 300 – Диаметър с разделителна пластина(29) mm 350 – Диаметър с водосъбира- телен пръстен mm 202 – Дължина mm 530 Ход, макс. mm 580 Макс. работен ход. mm 550 Маса съгласно EPTA-Procedure01:2014 kg 12,6 Информация за излъчван шум Стойностите на емисии на шум са установени съгласно EN62841‑3‑6. Равнището А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 96dB(A); мощност на звука 110dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни елект- роинструменти. То е подходящо също така за предвари- телна оценка на емисиите шум. Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако оба- че електроинструментът се ползва в други условия, с раз- лични работни инструменти или след недобро поддържа- не, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента. За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментът е изк- лючен или работи на празен ход. Това би могло значител- но да намали емитирания шум през периода на ползване на електроинструмента.

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Монтиране на стенда за пробиване Ръкохватка за пренасяне Завийте преди първото въвеждане в експлоатация дръж- ката за носене(11) на стенда с винтовете(12) върху ко- лоната. При това поставете капачето на дръжката за носе- не така, че да прилепне плътно към колоната. Въртящи се ръкохватки Навийте трите щанги на въртящата се ръкохватка(15) в средата на главината до упор. Въртящата се ръкохватка(15) служи както за лост за по- даване при пробиване, така и за развиване, респ. затяга- не на винтове на стенда. За пробиване вкарайте въртящата се ръкохватка в зави- симост от необходимостта отляво или отдясно до упор в задвижващото колело(26). За демонтиране на въртящи- те се ръкохватки ги издърпайте силно. Блокиране на подаването със спирачката При извършване на каквито и да е дейности по стенда за пробиване, при прекъсване на работа и когато не ползва- те стенда блокирайте изместването на бормашината. За целта затягайте спирачката(16). При пробиване развивайте спирачката(16) толкова, че въртящата се ръкохватка(15) да може да се движи леко. За да предотвратите неконтролирано падане на електро- инструмента, при това дръжте въртящата се ръкохватка. Монтиране на дръжката за носене на електроинструмента Преди първото пускане в експлоатация монтирайте дръж- ката за носене(9) с винтовете(10) към електроинстру-

Поставяне на електроинструмента (вж.фиг.A−B) Внимавайте спирачката(16) да е затегната. Гнездото за електроинструмента(27) има от дясната си страна прорез. При поставянето на адаптора(25) върху електроинструмента внимавайте реброто на адаптора съ- що да е надясно, както е показано на фиг.B. Поставете адаптора(25) така върху електроинструмента, че центроващите пружини(24) на адаптора да се фикси- рат в съответните канали на електроинструмента. Поста- вете четирите винта(23) на адаптора и ги затегнете с шестостенен ключ (размер 6mm). 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsБългарски | 193 Освободете ексцентриковия щифт(14) с въртящата се ръкохватка(15) и го извадете от гнездото за електроинст- румента(27) до упор. Закачете електроинструмента с адаптора(25) в гнездото за електроинструмент така, че долното ребро на адаптора да легне зад долния болт на гнездото за електроинструмент➊. Вкарайте електроинструмента в гнездото за електроинст- румент➋ и пъхнете ексцентриковия щифт(14) обратно. Затегнете ексцентриковия щифт с въртящата се ръкох- ватка(15). За пробиването вкарайте въртящата се ръкохватка(15) отляво или отдясно на задвижващото колело(26). u Контролирайте здравото поставяне на електроинст- румента в гнездото. При демонтиране на електроинструмента от стенда рабо- тете в обратна последователност. Разделителна пластина за диаметър на пробиване 300–350mm (вж.фиг.C) При пробиване на отвори с диаметър 300mm до най- много 350mm трябва допълнително да се монтира разде- лителната пластина(29) (принадлежност). За целта поставете адаптора(25) така върху разделител- ната пластина(29), че центроващите пружини(24) на адаптора да влязат с прещракване в предвидените за целта канали на разделителната пластина. След това поставете разделителната пластина(29) заед- но с адаптора(25) така върху електроинструмента, че центроващите пружини(31) на разделителната пластина да влязат с прещракване в предвидените за целта канали на електроинструмента. Поставете четирите винта(30) на разделителната пластина и ги затегнете с шестостенен ключ (размер 6mm). След това закрепете електроинструмента, както е описа- но по-горе, върху стенда. Застопоряване на стенда Указание: Застопорете стенда така, че да няма възмож- ност за изместване. Така избягвате заклинването на бор- короната и счупването вследствие това на сегмент. В зависимост от вида и грапавостта на повърхността зах- ванете стенда за пробиване на мястото, където трябва да пробиете отвора, с дюбели, вакуум или колона за бързо

Позициониране на стенда за пробиване преди застопоряване Отбележете центъра на отвора върху повърхността. Мар- кирайте външния ръб на боркороната, с която ще проби- вате, като поставите оста й върху центъра на отвора. Захванете стенда за пробиване (с монтиран електроинст- румент) с дюбели, вакуум или колона за бързо захващане така, че монтираната боркорона да попада точно върху така начертания контур на отвора. Закрепване с дюбел (вж.фиг.D) За застопоряването на стенда с дюбел (не e включен в окомплектовката) пробийте специален отвор в повърх- ността, към която го застопорявате. Разстояние отвор за дюбела– център на пробивния

285mm допустим диапазон 275–375mm Размерите на отвора за дюбел са следните: Диаметър Дълбочина в зидария 20mm 85mm Бетон 16mm 50mm Поставете дюбел за бетон с разтварящ се клин, респ. дю- бел за зидария(32). Навийте бързозатегателния шпин- дел(33) в дюбела. Поставете стенда за пробиване, както и подложна шайба, и ги затегнете с крилчата гайка(34). Затегнете крилчата- та гайка след нивелирането с гаечен ключ (размер 27mm). Застопоряване с вакуум (принадлежност) За закрепването на стенда за пробиване с вакуум се нуж- даете от вакуумна помпа и вакуумен комплект на Bosch (принадлежности). Вакуумната помпа трябва да съответства на следните ми- нимални изисквания: Дебит: 6m

Минимален вакуум: 80% (−800mbar) За захващане с вакуум повърхността трябва да е гладка и равна. Използването върху мазилка или зидария не се

След като се получи вакуум допрете нивелиращите вин- тове(18) леко до основата, за да бъде връзката твърда и уплътнителният пръстен да се разтовари леко. В проти- вен случай стендът е захванат еластично само през уплът- нителния пръстен. За монтирането на вакуумната помпа и вакуумния комп- лект на Bosch прочетете и спазвайте техните ръководства за експлоатация. u Стриктно трябва да се спазват указанията за безо- пасна работа на вакуумната помпа и комплекта за вакуумно застопоряване! Закрепване с колона за бързо захващане (вж.фиг.E) Можете да захванете стенда за пробиване с помощта на колона за бързо захващане на Bosch (принадлежност) между пода и тавана. Диапазонът за захващане е между 1,7m и 3m. Поставете единия край на колоната за бързо захващане върху основната плоча на стенда. Опорната повърхност на тавана за другия край на колоната за бързо захващане трябва да е достатъчно стабилна и да не е хлъзгава. Bosch Power Tools 1 609 92A 4NK | (03.04.2019)194 | Български За застопоряване на колоната за бързо захващане проче- тете и следвайте указанията в ръководството й за експло-

Нивелиране (не се отнася за застопоряване с вакуум) Затегнете, респ. развийте всеки от нивелиращите винто- ве(18), докато либелата(28) (при вертикален монтаж) се центрира. След това захванете здраво стенда за пробиване с дюбе- ли или колона за бързо застопоряване. Поставяне/замяна на боркороната u Преди да извършвате каквито и да е дейности по стенда за пробиване, при прекъсване на работа и когато не го използвате, осигурявайте стенда за пробиване, като включите блокировката на меха- низма за подаване , за да предотвратите измества- нето му по невнимание. Поставяне на боркороната u Преди да поставите боркороната, я проверете. Из- ползвайте само боркорони в изрядно състояние. Повредени или деформирани боркорони могат да пре- дизвикат опасни ситуации. Преди да поставите боркороната, я почистете. Смажете леко резбата на боркороната или я напръскайте с проти- вокорозионен спрей. Навийте 11/4"-UNC боркорона(6) върху вала(7). u Уверете се, че боркороната е захваната здраво. Неправилно или недобре захванати боркорони могат да се развият по време на работа и да Ви застрашат. Демонтиране на боркороната u При замяна на боркороната работете с предпазни ръкавици. При продължителна работа с електроинст- румента боркороната може да се нагорещи. Развийте боркороната(6) с гаечен ключ (размер 41mm). При това задържайте контра, като захванете ва- ла(7) за скосените повърхности с втори гаечен ключ (размер 32mm). Механизмът за изваждане на боркороната(8) облекчава разхлабването на боркороната(6). Включване на водното охлаждане Ако по време на работа боркороните за мокро пробиване не бъдат охлаждани достатъчно, диамантните сегменти могат да бъдат повредени или боркороната може да бло- кира в отвора. Затова при мокро пробиване винаги сле- дете охлаждането да е достатъчно. При разширяването на съществуващ отвор той трябва да бъде затворен старателно, за да бъде осигурено доста- тъчно охлаждане на боркороната. u Използваните маркучи, спирателни кранове или други допълнителни приспособления не трябва да пречат на пробиването. Затворете спирателния кран за водата(5). Включете зах- ранващия маркуч за вода към щуцера(4). Възможно е захранването с вода от мобилен воден резервоар (допъл- нително приспособление) или от стационарна водопро- водна инсталация. За да улавяте излизащата от отвора вода при мокро про- биване, се нуждаете от водосъбирателен пръстен и пра- хосмукачка за мокро/сухо засмукване (не са включени в окомплектовката). Монтиране на водосъбирателния пръстен към изсмукването на вода (вж.фиг.F) Водосъбирателният пръстен (вж. „Допълнителни приспо- собления/резервни части“, Страница196) е предвиден за употреба със стенд за диамантено-пробивни машини GCR350 и диамантено-пробивна машина GDB350WE. Изрежете в уплътнителния капак отвор за желания диа- метър на свредлото. Вкарайте натягащата пружина(35) до упор в отвора меж- ду подовата пластина(19) и колоната(21). Внимавайте завъртяната част на обтягащата пружина да сочи надолу. Поставете водосъбирателния пръстен в нужната позиция и допрете натягащата пружина до опорните точки на во- досъбирателния пръстен. (Езичетата в края на натягащата пружина служат за повдигане на пружината нагоре.) Благодарение на силата на натягащата пружина уплътне- нието на водосъбирателният пръстен се притиска към ос- новата и заедно със създавания от прахосмукачката за мокро/сухо засмукване вакуум предотвратява протича- нето на вода. Водосъбирателният пръстен може да бъде завъртан спря- мо притискащия пръстен, за да може щуцерът да бъде поставен в желаната позиция (напр. за подобряване на отвеждането на водата при пробиване на хоризонтални отвори). За целта отворете затягащия механизъм на при- тискащия пръстен, завъртете водосъбирателния пръстен до желаната позиция и отново затворете затягащия меха-

Работа с електроинструмента Промяна на наклона на пробивания отвор u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Винаги след промяна на настройките отново затя- гайте всички винтове. Развийте калпачатата гайка(17) с въртящата се ръкохват- ка(15). С помощта на скалата за ъгъл на пробиване(13) настрой- те желания ъгъл на наклона на стенда. За точното наст- ройване следете стрелката до калпачатата гайка(17). Затегнете калпачатата гайка(17) с въртящата се ръкох- ватка(15). u Допуска се ползването на стенда за пробиване са- мо ако калпачатата гайка (17) на приспособлението за накланяне е затегната. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsБългарски | 195 Пускане в експлоатация u Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента. u Преди започване на работа се консултирайте с от- говорния строителен инженер, архитект или с ръко- водството на строителния обект. Прерязвайте ар- мировка само с разрешение на строителен инже-

u При пробиване на проходни отвори в стени или в пода задължително проверявайте дали в другото помещение няма пречещи предмети. Ограничете достъпа до мястото на пробиване и осигурете по подходящ начин ядрото на пробивания отвор сре- щу изпадане. Функционален тест на автоматичния предпазен изключвател (FI-прекъсвач) Винаги преди започване на работа проверявайте правил- ното функциониране на автоматичния предпазен изключ- вател (Fl‑прекъсвач)(1): – Натиснете TEST бутона върху автоматичния предпазен изключвател (FI-прекъсвач). Червената контролна лампа угасва. – Натиснете RESET бутона. След това електроинстру- ментът трябва да може да се включи. Ако контролната лампа не угасне, когато натиснете TEST бутона, а ако отново угасне при включване на електроин- струмента, трябва да предадете електроинструмента за проверка в оторизиран сервиз за електроинструменти на Bosch. u Ако автоматичния предпазен изключвател (FI-пре- късвач) е повреден, не се допуска електроинстру- ментът да бъде ползван.

НатиснетеRESET бутона върху автоматичния предпазен изключвател (FI-прекъсвач)(1). Настройкте спирателния кран за водата(5) на протичане. За включване на електроинструмента поставете пуско- вия прекъсвач(2) в позиция 1.

За изключване на електроинструмента поставете пуско- вия прекъсвач(2) в позиция 0. Затворете спирателния кран за водата(5). След прик- лючване на работа изключете щуцера(4) от водопровод- ната система. Отворете спирателния кран(5) и източете останалата в главата вода. Ограничение на пусковия ток Електронното управление на електроинструмента осигу- рява плавно включване на електродвигателя и така пре- дотвратява твърде голям пусков ток. Защита срещу повторно включване Защитата срещу повторно включване предотвратява не- контролираното включване на електроинструмента след прекъсване на захранването. За повторно пускане натиснетеRESET бутона върху авто- матичния предпазен изключвател (FI-прекъсвач)(1). Поставете след това пусковия прекъсвач(2) в положение изключено и след това отново включете електроинстру-

Предварително установяване на скоростта на въртене С превключвателя за предавките(3) могат да бъдат изб- рани два диапазона на скоростта на въртене. Предавките се препоръчват за следните диаметри на

– 1. предавка: 165–350mm – 2. предавка: 80–160mm – 3. предавка: 55–105mm Указания за работа u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. При пробиване развивайте спирачката(16) толкова, че въртящата се ръкохватка(15) да може да се движи леко. За да предотвратите неконтролирано падане на електро- инструмента, при това дръжте въртящата се ръкохватка. Започнете пробиването на първа предавка с ограничена скорост на въртене, докато боркороната започне да се врязва, без да вибрира. След това при необходимост превключете на втора или трета предавка. При пробиване регулирайте силата на притискане съоб- разно пробивания материал. Пробивайте с постоянна си- ла на притискане. Периодично отдръпвайте боркороната леко назад, за да може да се отдели от сегментите натру- палата се при пробиването утайка. С въртящата се ръкохватка(15) спуснете електроинстру- мента до желаната дълбочина на пробиване. След това завъртете лоста наобратно, докато боркороната излезе от отвора напълно. За да достигнете максимално възможния работен ход, трябва да отстранявате сърцевината от боркороната, ко- гато тя бъде запълнена изцяло. След това отново вкарай- те боркороната в отвара и пробийте до максималната

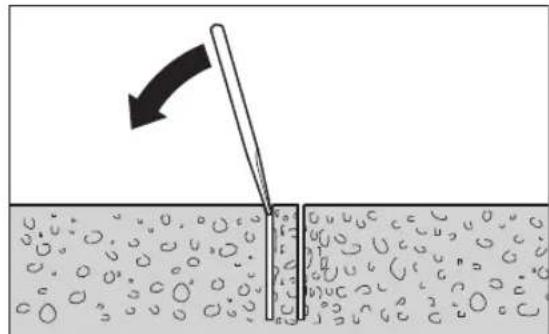

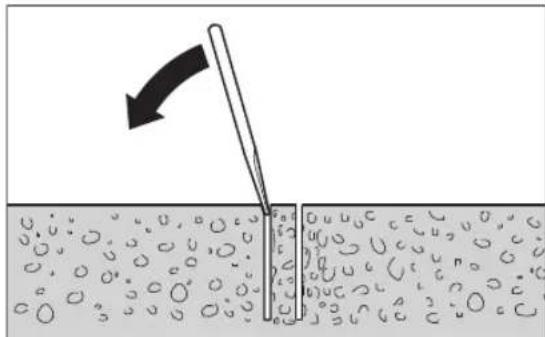

Предпазен съединител Ако боркороната се заклини или блокира, задвижването на вала се прекъсва. В такъв случай веднага изключете електроинструмента, за да ограничите износването и прегряването. Освободете боркороната чрез завъртане с подходящ гае- чен ключ наляво и надясно. При това извадете внимател- но електроинструмента от пробивания отвор. Предпазване от претоварване Ако бъде преминат прагът на претоварване, електроинст- рументът започва да пулсира чувствително. Намалете си- Bosch Power Tools 1 609 92A 4NK | (03.04.2019)196 | Български лата на притискане, така че електроинструментът да зара- боти отново нормално. Ако силата на притискане не бъде намалена, електроинс- трументът се изключва. Веднага след това можете да включите отново електроинструмента, но трябва да рабо- тите с по-малка сила на притискане. Отстраняване на ядрото на отвора Оставете водата да продължи да тече известно време след спиране на пробиването, за да отмие натрупалите се между боркороната и ядрото на отвора замърсявания. Ако ядрото на отвора остане захванато в боркороната, го освободете, като удряте с меко дървено или пластмасово трупче по боркороната. При необходимост изтласкайте ядрото, като прекарате летва или шпилка през опашката на боркороната. Указание: Не удряйте боркороната с твърди предмети (опасност от деформиране)! Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Поддържайте винаги чисти зъбния гребен(22) и направ- ляващите повърхности на колоната(21). След приключване на работа почистете вала(7). Перио- дично напръсквайте вала и боркороната(6) с противоко- розионен спрей. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Дорегулиране на водещите ролки (вж.фиг.G) С течение на времето направляващите ролки могат да се износят и да възникне луфт между ролките и колоната. За да премахнете луфта, трябва да регулирате двете направ- ляващи ролки от страната на спирачката(16). Развийте двете шестостенни гайки(36) с гаечен ключ (размер 17mm). След това затегнете равномерно двата винта с глави с вътрешен шестостен(37), докато луфтът изчезне. Отново затегнете двете шестостенни гайки(36). Транспортиране Можете да оставите на земята поставката с поставен електроинструмент. За целта завъртете електроинстру- мента с въртящата се ръкохватка(15) колкото се може по-далеч по посока на подовата пластина, за да предотв- ратите преобръщане на стенда. За сигурно транспортиране сваляйте електроинструмен- та от поставката. Можете да транспортирате по равни по- върхности стенда с поставен електроинструмент. Допълнителни приспособления/резервни

Разделителна пластина 350 mm (GDB350WE)

Машинен адаптор (GDB2500WE) 2 608 550 622 Водосъбирателен пръстен (GCR350) 2 608 550 620 Уплътнителен капак за водосъбира- телния пръстен (GCR 350)

Комплект крепежни елементи: – за бетон 2 608 002 000 – за зидария 2 607 000 745 Комплект дюбели за бетон 2 608 002 001 Комплект за вакуумно застопоряване 2 608 550 623 Уплътнителна гумичка за вакуумен комплект (GCR350)

Колона за бързо застопоряване 2 608 598 111 Резервоар за вода под налягане 2 609 390 308 Прахосмукачка за мокро/сухо почистване GAS 35MAFC Прахосмукачка за мокро/сухо почистване GAS 55MAFC Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Електроинструментите, стендовете за пробиване, допъл- нителните приспособления и опаковките трябва да бъдат предадени за оползотворяване на съдържащите се в тях вторични суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
