| Producttype | Diamantboorrek |
| Merk | Bosch |
| Model | GCR 350 Professional |
| Referentie | 3601 A90 200 |
| Hoogte | 955 mm |
| Breedte | 323 mm |
| Diepte | 388 mm |
| Gewicht | 12,6 kg (volgens EPTA-procedure 01:2014) |
| Max. kroondiameter (zonder tussenplaat) | 300 mm |
| Max. kroondiameter (met tussenplaat) | 350 mm |
| Max. kroondiameter (met watercollector) | 202 mm |
| Max. boorslag | 580 mm |
| Max. nuttige lengte | 550 mm |
| Verstelbare boorhoek | Ja, via schaalverdeling en borgmoer |
| Bevestigingswijzen | Plug, zuiging (zuigset als accessoire), snelspankolom (accessoire) |
| Compatibiliteit kernboren | Bosch GDB 350 WE (direct); GDB 2500 WE (met adapter 2 608 550 622) |
| Onderhoud | Regelmatige reiniging van de tandheugel en kolommen; bijstellen van geleidingrollen mogelijk |
| Veiligheid | Veiligheidsblokkering van het voorschuifsysteem; herstartbeveiliging en aardlekschakelaar op de bijbehorende kernboor |
| Inbegrepen accessoires | Handgreep, lier, schroef, sleutel, tussenplaat (afhankelijk van versie) |
| Transport | Kan worden vervoerd met de kernboor erop (neergelaten) of gedemonteerd |
Veelgestelde vragen - GCR 350 Professional BOSCH
Gebruikersvragen over GCR 350 Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding GCR 350 Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GCR 350 Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GCR 350 Professional BOSCH

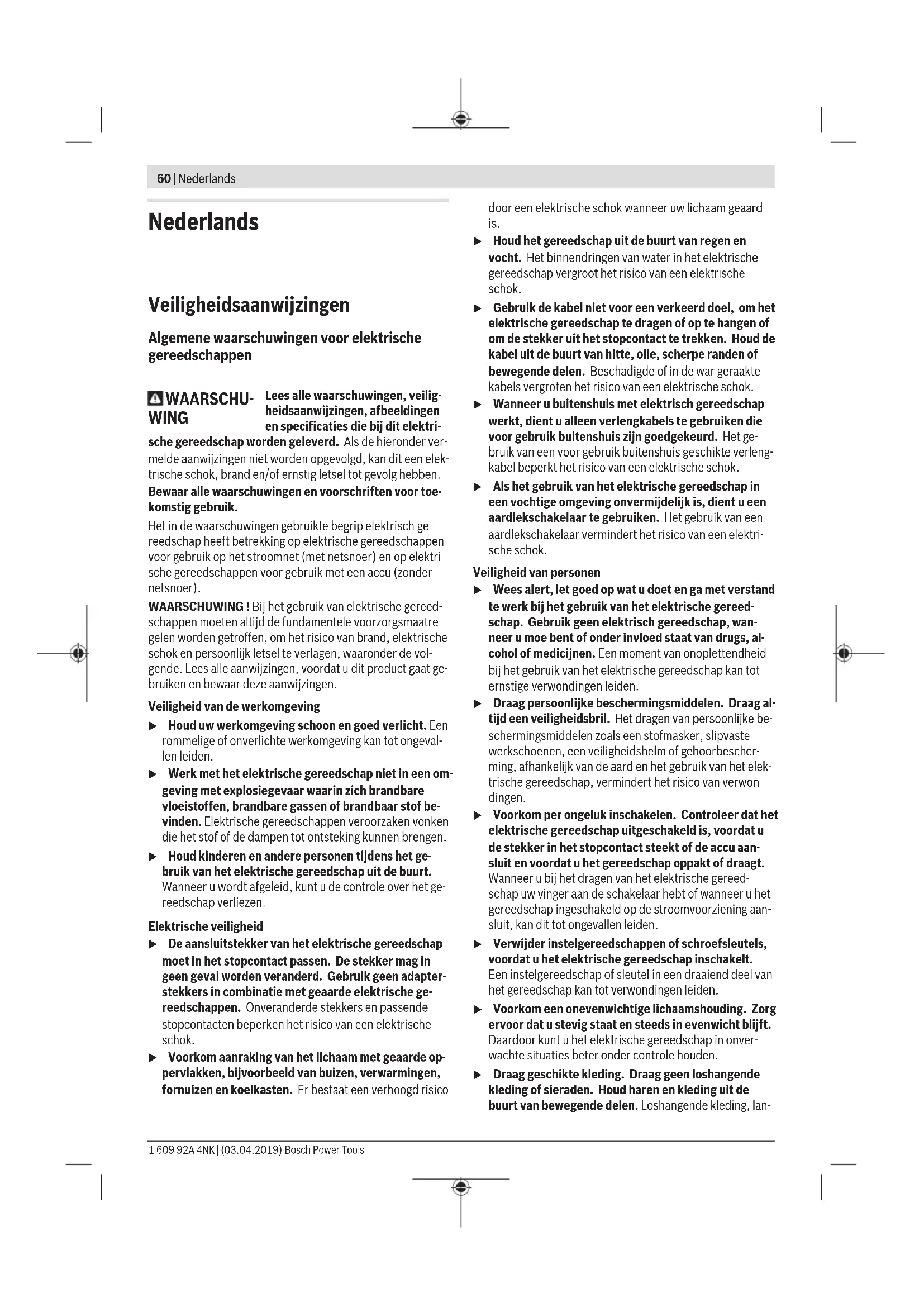

Veiligheidsaanwijzingen
Algemene waarschuwingen voor elektrische gereedschappen
WAARSCHU-WING
Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri
sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gelebruik.
Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
WAARSCHUWING! Bij het gebruik van elektrische gereedschappen要去en altijd de fundamentele voorzorgsmaatregelen worden getroffen, om het risico van brand, elektrische schok en persoonlijk letsel te verlagen, waaronder de vol-gende. Lees alle aanwijzingen, voordat u dit product gaat gebruiken en bewaar deze aanwijzingen.
Veiligkeit van de werkomgeving
Houd uw werkomgeving schoen en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veilgheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico
door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wonneur u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschaken. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situaties beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kledinguit de buurt van bewegende delen. Loshangende kleding, Ian
ge haren en sieraden können door bewegende delen worden meegenomen.
Wannerstofafzugings-of stofopvangvoorzieningen kunnen worden gemonteerd,dient u zich ervan te verzekeren dat deze waar aangesloten en juist worden gebruikt.Het gebruik van een stofafzuging beperkt het gevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er-voor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letselveroorzaken.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk enmoet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd waar dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzeitgereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situaties leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-tiesavig kan worden gehanteerd en bediend.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Waarschuwingen voor diamantboren
Leid bij het uitvoeren van boorwerkzaamheden waar bij water moet worden gebruikt, het water weg van het werkgebied van de gebruiker of gebruik een opvangvoorziening voor het water. Dergelijk voorzorgsmaatregelen honden het werkgebied van de gebruiker droog en verminderen het risico van een elektrische schok.
Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wonneur u werkzaamheden verricht waar bij het accessoire in aanraking kan komen met verborgen bedrading of zich eigener netsnoer. Als het accessoire in aanraking komt met een spanningvoerende draad, dan kunden de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kutijgen.
Draag gehoorbescherming bij het diamantboren. Bootstelling aan lawaai kan leiden tot gehoorverlies.
Wonneer het bit beklemd zit, druk dan geen neerwaartse druk meer uit en schakel het gereedschap uit. Onderzoek waarom het bit klem is komen te zitten, en tref maatregelen om het probleem te verhelpen.
Bij het opnieuw starten van een diamantboor die in het werkstuk zit, moet u voor het starten controleren of het bit vrij draait. Als het bit beklemd zit, kan het gereedschap eventueel Niet starten of overbelast raken of kan de diamantboor uit het werkstuk loskomen.
Bij het vastzetten van de boorstandaard op het werkstuk met ankers en bevestigingshulpmiddelen,要去 uervoort zorgen dat de gebruekte verankering de machine tijdens gebruik in bedwang kan honden. Als het werkstuk zwak of poreus is, kan het anker eruit getrokken worden en de boorstandaard kan zo loslaten van het werkstuk.
Bij het vastzetten van de boorstandaard op het werkstuk met een zuignap, moet u de zuignap aanbrengen op een glad, schoon, Niet-poreus oppervlak. Bevestig deze Niet op gelamineerde oppervlakken zoals tegels en composietcoating. Als het werkstuk Niet glad, vlak of goed vastgehecht is, kan de zuignap weggetrokken worden van het werkstuk.
Zorg voor voldoende vacuum voor en tijdens het bo- ren. Als het vacuum onvoldoende is, kan de zuignap losla- ten van het werkstuk.
62|Nederlands
Voor nooit boorwerkzaamheden uit, terwijl de machine alleen met de zuignap is vastgezet, behalve bij omlaag boren. Als het vacuum verloren gaat,That de zuignap los van het werkstuk.
Bij het boren door muren of plafonds, moet u zorgen voor de bescherming van personen en het werkgebied aan de andere kant. Het bit kan door de opening uitsteken of de boorkern kan er aan de andere kantuitvallen.
- Gebruik dit elektrische gereedschap Niet voor bovenhands boren met watertoevoer. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik geschikte detectoren om verborgen elektrici-teits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brande of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade en kan een elektrische schok veroorzaken.
Draag stroef schoeisel. Daardoor voorkomt u letsel dat anders kan ontstaan dooruitgijden op een glad oppervlak.
- Gebruik het elektrische gereedschap nooit zonder de meegeleverde aardlekschakelaar (PRCD).
Let erop dat niemand in de werkzone en ook het elektrische gereedschap zich nicht in aanraking komen met het uitstromende water.
▶ Verlaat het gereedschap nooit, voordat het volledig tot stilstand is gekommen. Uitlopende inzetgereedschappen hunnen verwondingen veroorzaken.
Bouw voor de montage van de boormachine de boorstandaard correct op. Een correcte montage is belangrijk om de juiste werking te waarborgen.
Bevestig de boormachine veilig aan de boorstandaard, voordat u deze gebruikt. Wegglieden van de boormachi ne in de boorstandaard kan ertoe leiden dat u de contro over de machine verliest.
Bevestig de boorstandaard op een stabiele, vlakke ondergrond. Als de boorstandaard kan weglijk den of wan-kel staat, kan de boormachine nicht gelijkmatig en veilig worden geleid.
Houd de aansluitkabel van de boormachine uit de buurt van deplaats waar u werk. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Zorg ervoor dat de boorstandaard Niet overbelast worden en gebruik deze Niet als ladder of steiger. Overbelasting of staan op de boorstandaard kan ertoe leiden dat het zwaartepunt van de boorstandaard maar bovenverschuift en deze omvalt.
Bewaar boorstandaards die nicht gebrukt worden, bui- ten het bereik van kinderen. Laat de machine nicht gebruiken door personen die er nicht vertrouwd mee zich in of deze instructies Niet hebben gelezen. Gereedschap
pen zich gevaarlijk wonneer deze door onervaren personen worden gebruikt.
Beveilig vór alle werkzaamheden aan boorstandaard of boormachine,ijdens pauzes en wanner.Deze Niet gebruikt worden, de boorstandaard gegen abusievelijk bewegen door de vastzetrem vast te draaien.
Het elektrische gereedschap mag uitsluitend gebrukt worden op elektriciteitsnetten met randaarde en waarvan de dimensionering voldoende is.
Bevestigijdens gelebruik de boorstandaard algtd met plug, vacuum (accessoire) of snelspankolom om per ongeluk omvallen van de boorstandaard bij een bevestigde diamantboormachine en boorkroon te verhinderen.
Let erop dat watervoerende slangen, verbindingsdelen en watervangring (accessoire) in een onberispelijke toestand verken. Vervang beschadigde of verslen delen vór het volgende gebruik. Het(lekken van water uit delen van het elektrische gereedschap verhoegt de kans op een elektrische schok.
Beschrijving van product en werkinq
Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.
Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.
Beoogd gebruik
Verplaatsbare diamantboormachine GDB 350 WE + GCR 350
Diamantboormachine
Het elektrische gereedschap is in combinatie met diamantboorkronen voor nat boren en een watertoevoer bestemd voor het nat boren in minerale materialen zoals beton, gewapend beton of metselwerk. Het elektrische gereedschap kan met een afzuiigvoorziening (watervangring en alleszuiger) gecombineerd worden.
Het elektrische gereedschap mag alleen in combinatie met de diamantboorstandaard GCR 350 gekrukt worden. Bovenhands werken is Niet toegestaan.
Diamantboorstandaard
De diamantboorstandaard is bestemd voor het opnemen van de Bosch diamantboormachine GDB 350 WE. Met behulp van de machineadapter 2608 550 622 is ook het opnemen van de diamantboormachine GDB 2500 WE maybek. Andere machines mogen Niet worden bevestigd.
De diamantboorstandaard kan met behulp van een plug op de grond of aan de muur aangebracht worden.
De diamantboorstandaard kan met behulp van vacuum (accessaire) op de grond of (met een extra beveiliging) op de muur aangebracht worden. Een bevestigbing bovenhands is nicht togetestan.
De diamantboorstandaard kan met behulp van de snelspan-kolom op de grond aangebracht worden. Een bevestiging op de muur of bovenhands is Niet toegestaan.
Afebeelde componenten
De nummering van de afgebeelde componenten heeft betrekking op de weergave van elektrisch gereedschap enboorstandaard op de pagina's met afbeeldingen.
Diamantboormachine
(1) Aardlekschakelaar (PRCD)
(2) Aan/uit-schakelaar
(3) Toerentalschakelaar
(4) Kraanaansluitstuk
(5) Waterkraan
(6)Boorkroon
(7)Booras
(8)Losmaakelement
(9) Draaggreep van boormachine
(10) Schroeven van de boormachine-draaggreep
A) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrenpe. Alle accessoires juices te vinden in ons accesoreprogramma.
Diamantboorstandaard
(11) Draaggreep van boorstandaard
(12) Schroeven van de boorstandaard-draaggreep
(13) Boorhoekschaal
(14) Excenterbout van de machineopname
(15) Draaikruis (geisoleerd greepvlak)
(16)Vastzetrem
(17) Dopmoer van de boorhoekverstelling
(18) Nivelleerschroef
(19) Bodemplaat
(20) Watervangring
(21) Boorkolom
(22) Tandstang
(23) Schroeven voor machineadapter (M8× 20)
(24) Inlegspieen van de machineadapter
(25) Machineadapter
(26) Voedingsrondsel
(27) Machineopname
(28)Libel voor verticalauiitijnen
(29) Afstandsplaat
(30) Schroeven voor afstandsvlaat (M8× 45)^A)
(31) Inlegspieen van afstandspaat
(32) Metselwerkplug/betonplug
(33) Snelspanspil
(34) Vleugelmoer van snelspanspiil
(35) Spanveer van watervangring
(36) Zeskantmoer van de geleiderol
(37) Binnenzeskantschroef van de geleiderol
A) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrepen. Alle accessoires zich te vinden in ons accesoirreprogramma.
Technische gegevens
Verplaatsbare diamantboormachine GDB 350 WE + GCR 350
| Diamantboormachine GDB 350 WE | |
| Productnumber | 3601 A89 9.. |
| Nominaal opgenomen vermo-gen | W 3200 |
| Afgegeben vermogen W 2300 | |
| Nominaal toerental n0 | |
| - 1e versnelling min | -1 420 |
| - Stand 2 min | -1 820 |
| - 3e versnelling min | -1 1250 |
| Board diameter | |
| - 1e versnelling mm 165-350 | |
| - 2e versnelling mm 80-160 | |
| - 3e versnelling mm 55-105 | |
| Gereedschapopname 1 1/4" UNC | |
| Max. druk watertoevoer bar 3 | |
| Gewicht volgens | kg 11,9 |
| EPTA-Procedure 01:2014 | |
| Isolatieklasse /I | # |
| Afmetingen (inclusief afneem-bare machine-elementen) | mm 534 × 142 × 168 |
De gevegens gelden voor een nominale spanning [U] van 230 V. Bij afwijkende spanningen en in landspecifieke uitvoereningen hun denze gevegens variieren.
| Diamantboorstandaard GCR 350 | ||
| Productnumber | 3601 A90 200 | |
| Afmetingen | ||
| - Hoogte | mm | 955 |
| - Breedte mm | 323 | |
| - Diepte | mm | 388 |
| Afmetingen boorkroon max. | ||
| - Diameter | mm | 300 |
| - Diameter met afstands-platz (29) | mm | 350 |
| - Diameter met watervang-ring | mm | 202 |
| - Lengte mm | 530 | |
| Boorslag max. | mm | 580 |
| Werklengte max. | mm | 550 |
Diamantboorstandaard GCR 350
Gewicht volgens
kg 12,6
EPTA-Procedure 01:2014
Informatie over geluid
Geluidsemissiewaarden bepaald conform EN 62841-3-6. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 96 dB(A); geluidsvermogenniveau 110 dB(A). Onzekerheid K=3 dB.
Draag gehoorbescherming!
De in deze gebruksaanwijzing vermelse geluidsemissiewaarde is gemeten met een volgens EN genormeerde meetmethode en kan worden gebrukt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de geluidsemissie.
De aangegeven geluidsemissiewaarde representiert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap beschert worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kan de geluidsemissiewaarde afwijken. Dit kan de geluidsemissie gedurende de gehele arbeitsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de geluidsemissies要去ek rekening worden gehonden met de tijd waar in het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.
Montage
Trek vór werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.
Boorstandaard monteren
Draaggreep
Schroef voor de eerste ingebruikname de draaggreep (11) van de boorstandaard met de schroeven (12) aan de boorkolom vast. Breng waar bij de kap van de draaggreep zodanig aan dat deze gelijk met de boorkolom afluit.
Draaikruis
Schroef de drie greepstangen van het draaikruis (15) tot aan de aanslag in de middennaaf van het draaikruis.
Het draaikruis (15) dient zowel als voedingsrondsel bij het boren als voor het losdraaien of vastdraaien van schroeven op de boorstandaard.
Om te boren schuift u het draaikruis indien nodig links of rechts tot aan de aanslag op het voedingsrondsel (26). Om het draaikruis te verwijderen, trekt u het er krachtig af.
Voedingsvergrendeling met vastzetrem
Vergrendel de voeding voor alle werkzaamheden aan de boorstandaard, bij werkpauzes en als de boorstandaard Niet wordt gebruikt. Draai hiervoorde vastzetrem (16) aan.
Zet om te boren de vastzetrem (16) zover los dat het draikruis (15) gemakkelijk kan worden bewogen. Houd hierbij
het draaikruis vast om ongecontroleerd omlaagglijden van het elektrische gereedschap te verhinderen.
Draaggreep op elektrisch gereedschap monteren
Schroef voor de eerste ingebruikname de draaggreep (9) met de schroeven (10) aan het elektrische gereedschap vast.
Elektrisch gereedschap bevestigen (zie afbeeldingen A-B)
Let erop dat de vastzetrem (16) aangetrokken is.
De machineopname (27) heeft aan de rechterkant een uitsparing. Let erop dat bij hetplaatsen van de machineadapter (25) op het elektrische gereedschap de grendelnok van de machineadapter zoals op de afbeelding B getoond eveneens rechts zit.
Breng de machineadapter (25) zodanig op het elektrische gereedschap aan dat de inlegspieen (24) van de machineadapter in de betreffende uitsparingen van het elektrische gereedschap vastklikken. Plaats de vier schroeven (23) van de machineadapter en schroef deze met een binnenzenskant-sleutel (sleutelwijdtte 6 mm) vast.
Draai de excenterbout (14) met het draaikruis (15) los en trek deze tot aan de aanslaguit de machineopname (27). Hang het elektrische gereedschap met de machineadapter (25) zodenig in de machineopname dat de onderste grendelnoch van de machineadapter alter de onderste bout van de machineopname ligt 0.
Klap het elektrische gereedschap gegen de machineopname en steek de excenterbout (14) er wee in. Draai de excenterbout met het draaikruis (15) vast.
Schuif het draaikruis (15) voor het boren rechts of links op het voedingsrondsel (26).
Controller of het elektrische gereedschap stevig in de machineopname zit.
Ga bij het wegemen van het elektrische gereedschapuit de boorstandaard in omgeekerde volgorde te werk.
Afstandsplatz voor boordiameters 300-350 mm (zie afbeelding C)
Voor boorgaten met een diameter van 300mm tot maximaal 350mm 要去 bovendien de afstandsplaat (29)(accessorie) worden bevestigd.
Plaats hiervoor de machineadapter (25) zodanig op de afstandsplaat (29) dat de inlegspieen (24) van de machine-adapter in de betreffende groeven op de afstandsplaat vastklikken.
Plaats verwolgens de afstandsplaat (29) inclusief machineadapter (25) zodenig op het elektrische gereedschap dat de inlegspieen (31) van de afstandsplaat in de betreffende uitsparingen van het elektrische gereedschap vastklikken.
Plaats de vier schroeven (30) van de afstandsplaat en schroef deze met een binnenzenskantsleutel (sleutelwijdt) 6 mm) vast.
Bevestig verwolgens het elektrische gereedschap zoals hierboven beschreiben op de boorstandaard.
Boorstandaard bevestigen
Aanwijing: Bevestig de boorstandaard zonder spelimg. Zo voorkomt u het vastklemmen van de boorkroon en het als gevol waarvan afbreken van segmenten.
Bevestig afhankelijk van aard en gesteldheid van de ondergrond de boorstandaard met plug, vacuum of snelsspankolom bij het geplande boorgat.
Plaats de boorstandaard voor de bevestiging in de juiste positie
Teken het gewenste boorgatmidden op de ondergrond af.
Markee de buitenafmetingen van de boorkroon waarmee u wilt boren, met het boorgatmidden als centrum.
Bevestig de boorstandaard (met bevestigd elektrisch ge-reedschap) met plug, vacuum of snelspankolom zodanig dat de gemonteerde boorkroon met de afgetekende afmetingen gelijk ligt.
Bevestiging met plug (zie afbeelding D)
Boor een apart bevestigingsgat voor de bevestiging van de boorstandaard met plug (accessaire) in metselwerk of beton.
Afstand pluggat - midden van gepland boorgat
| optimaal | 285 mm |
| mogelijk | 275-375 mm |
Voor het pluggat gelden de volgende maten:
Diameter Diepe
metselwerk 20 mm 85 mm
beton 16 mm 50 mm
Plaats een betonplug met spreidwig of een metselwerkplug (32). Schroef de snelsponsipil (33) in de plug.
Breng de boorstandaard en een onderlegring aan en schroef deze met de vleugelmoer (34) vast. Draai de vleugelmoer na het nivellenen met een steeksleutel (sleutelwijdte 27mm ) vast.
Bevestiging met vacuum (accessoire)
Voor de bevestiging van de boorstandaard met vacuum heeft u een gangbare vacuumpomp en een Bosch vacuemset nodig (accessaire).
De vacuumpomp moet aan de volgende minimumvereisten voldoen:
Volumestroom: 6 m
3/h
Vacuum minstens: 80% (-800 mbar)
Voor de bevestiging met vacuum moet de ondergrond glad en vlakijken. Het gebruik op pleister of metselwerk is Niet toe-gestaan.
Plaats, nadat de vacuumverbinding tot stand is gebracht, de niveleerschroeven (18)licht op de ondergrond, zodat de boorstandaard strak zit en de africhtingsring ieits ontspanen. Anders zit de boorstandaard heel zacht op de africhtingsring.
Voor de aansluiting van vacuumpomp en Bosch vacuumset leest u de gebruiksaanwijzingen ervan en volgt u de instruc-ties daarin op.
Neem de veiligheids- en werkvoorschriften voor vacuumpomp en vacuumset strikt in acht.
Bevestiging met een snelspankolom (zie afbeelding E)
U kurz de boorstandaard met een Bosch snelspankolom (accessaire) zusammen vloer en plafond bevestigen. Het spanbereik ligt+tussen 1,7m en 3 m.
Plaats een uiteinde van de snelspankolom op de bodemplaat van de boorstandaard. Het opzetvlak gegen het plafond voor het andere uiteinde van de snelspankolom要去 stabel genoeg en beveiligd gegen weglijkden zich.
Lees de gebruiksaanwijzing van de snelspankolom, voordat u deze bevestigt en volg de instructies op.
Nivellenen (niet bij bevestiging met vacuum)
Draai de niveleerschroeven (18) éen voor één er zover in ofuit tot de libel (28) (bij verticale montage) exact uitgelijnd is. Bevestig nu de boorstandaard door middel van een plug ofsnelspankolom.
Boorkroon bevestigen/wisselen
Beveilig vór alle werkzaamheden aan boorstandaard of boormachine,ijdens pauzes en wanner zich nicht gebruikt worden, de boorstandaard gegen abusievelijk bewegen door de vastzetrem vast te draieren.
Boorkroon bevestigen
Controller de boorkronen, voordat u deze bevestigt. Bevestiguitsluitend onberispelijke boorkronen. Beschadigde ofervormde boorkronen kunnen tot gevaarlijke situations leiden.
Reinig de boorkroon vór het bevestigen. Smeer de schroefdraad van de boorkroon Licht met vet of spuit deze met een corrosiewerend middel in.
Schroef een 1 1/4"-UNC-boorkroon (6) op de booras (7).
Controller of de boorkroon stevig vastzit. Verkeerd of Niet stevig bevestigde boorkronen hun tijdens het gebruik losraken en u in gevaar brengen.
Boorkroon verwijderen
Draag bij het wisselen van de boorkroon veiligheids-handschoenen. De boorkroon kan bij langdurig gebruik van het elektrische gereedschap heet worden.
Maak de boorkroon (6) met een steeksleutel (sleutelwijdte 41 mm) los. Houd hierbij met een tweede steeksleutel (sleutelwijdte 32 mm) bij de tweetant de booras (7) gegen.
Het losmaakelement (8) maakt het losmaken van de boorkroon (6) gemakkelijker.
Waterkoeling aansluiten
Als boorkronen voor nat borenijdens het boren onvoldoen de worden gekoeld,+kennen de diamantsegmenten beschadigd worden of kan de boorkroon in het boorgat blokkeren. Let waarom bij nat boren op voldoende watertoevoer.
Bij het vergroten van een aanwezig boorgat moet dit zorgvuldig worden afgesloten om voldoende koeling van de boorkroon möglich te make.
66|Nederlandsl
Aangesloten slangen, aflsuitkleppen of accessoires\ mogen het boren nicht belemmeren.
Draai de waterkraan (5) dicht. Sluit een watertoevoerleiding op het kraanaansluitstuk (4) aan. Watertoevoer is möglichuiuit een mobiel waterdrukreservoir (accessoire) of uit een stationaire wateraansluiting.
Om het bij het nat boren uit het boorgat komende water op te vangen, heeft u een watervangring en een alleszuiger nodig (beide accessoires).
Watervangring voor waterafzuiiging monteren (zie afbeelding F)
De watervangring (zie „Accessoires/vervangingsonderden", Pagina 68) is bestemd voor het gebruik met de diamantboorstandaard GCR 350 en de diamantboormachine GDB 350 WE.
Snijd een opening voor de gewenste boordiameter in het affdichtingsdeksel.
Schuif de spanveer (35) tot aan de aanslag in de spleet tussen bodemplaat (19) en boorkolom (21). Let erop dat het afgeschuinde deel van de spanveer olaag wijst.
Breng de watervangring in positie en leg de spanveer op de steunpunten bij de watervangring. (De lippen op de uiteinden van de spanveer dienen om de spanveer maar boven te trekken.)
Door de spankracht van de veer worden de watervangring met zich afdichting op de ondergrond gedrukt en verhindert samen met het vacuum van de alleszuiger het lekken van water.
De watervangring kan binnen zijn spanring gedraad worden om de afzuiagaansluiting in een gewenste positie te zetten (bijv. om de waterafvoer bij horizontale boorgaten te optimaliseren). Open hiervoor de sluiting van de spanning op de watervangring, draai de watervangring zoals gewenst en sluit de sluiting wee.
Gebruik
Boorhoek wijzigen
Trek voor werkzaamheden aan het elektrische gereed-schap.altijd de stekkeruit het stopcontact.
Draai na elke verstelling op de boorstandaard alle schroeven wee vast.
Draai de dopmoer (17) met het draaikruis (15) los.
Zet de boorstandaard aan de hand van de boorhoek-schaal (13) op de gewenste boorhoek. Let voor de nauwkeurige instelling op de pij naast de dopmoer (17).
Draai de dopmoer (17) met het draaikruis (15) handvast aan.
De boorstandaard mag pas worden gebrukt, wanneer de dopmoer (17) van de hoekverstelling weer is vast-gedraaid.
Ingebruikname
Let op de netspanning! De spanning van de stroombron要去 overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap.
Raadpleeg voor aanvang van de werkzaamheden de verantwoordelijke bouwkundige, architect of bouwop-zichter over de geplande boorgaten. Doorboor wapening alleen met goedkeuring van een bouwkundige.
Wonneer bij boorgaten wanden of vloeren worden doorboord, moet u de desbeteffende ruimten beslist op obstakels controeren. Sluit deplaats waar wordt gewerkt, af en zorg er met bekisting voor dat de boorkern Niet kan vallen.
Functietest van de aardlekschakelaar (PRCD)
Controleer de correcte werking van de aardlekschakelaar (PRCD) (1), telkens voordat u begint te werken:
Druk op de TEST-toets op de aardlekschakelaar (PRCD). Het rode controelampje gaatuit.
- Druk op de RESET-toets. Het elektrische gereedschap要去 nu ingeschakeld können worden.
Gaat het rode controleampje Niet uit, wanneer u op de TEST-toets drukt, of gaat dit bij het inschakelen van het elektrische gereedschap herhaaldelijk uit, dan moet u het elektrische gereedschap bij een geauthoriseerde Bosch-klantendienst lately controleren.
Als de aardlekschakelaar (PRCD) defect is, dan mag het elektrische gereedschap Niet worden gebruikt.
Inschakelen
Druk op de RESET-toets op de aardlekschakelaar (PRCD) (1).
Zet de waterkraan (5) op doorstroming.
Voor het inschakelen van het elektrische gereedschap kantelt u de aan/uit-schakelaar (2) in positie 1.
Uitschakelen
Voor het uitschakelen van het elektrische gereedschap kantelt u de aan/uit-schakelaar (2) in positie 0.
Draai de waterkraan (5)指的是 Koppel na het einde van het werk het kraanaansluitstuk (4) los van de watertoevoerleiding. Open de waterkraan (5) en LAST het restwater weglopen.
Aanloopstroombegrenzing
De elektronica van het elektrische gereedschap waar de mot- tor zich starten en verhindert hiermee een te hoge aanloopstroom.
Nulspanningsbeveiling
De nulspanningsbeveiliging verhindert het oncecontrolererd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.
Voor hernieuwde ingebruikname drukt u op de RESET-toets op de aardlekschakelaar (PRCD) (1). Zet verzolgens de aan/uit-schakelaar (2) in deuitgeschakelde positie en schakel het elektrische gereedschap opnieuw in.
Toerental vooraf instellen
Met de toerentalschakelaar (3) kann den die toerentallen worden ingesteld.
De versnellingen worden voor de volgende boordiameters aanbevolen:
- 1e versnelling: 165 - 350 mm
- 2e versnelling: 80 - 160mm
-3e versnelling:55-105 mm
Aanwijzingen voor werkzaamheden
Trek vór werkzaamheden aan het elektrische gereed-schap altijd de stekker uit het stopcontact.
Zet om te boren de vastzetrem (16) zover los dat het draaikruis (15) gemakkelijk kan worden bewogen. Houd hierbij het draaikruis vast om oncecontroleerd omlaagglieden van het elektrische gereedschap te verhinderen.
Begin in de 1e versnelling met een laag toerental te boren tot de boorkroon zonder trillingen in het materiaal draait. Scha-kel daarna eventueel maar de 2e of 3e versnelling.
Stem de aandrukkracht bij het boren af op het materiaal waarin moet worden geboard. Boor met gelijkmatige druk. Trek de boorkroon af en toe ieits terug uit het boorgat, zodat het boorslib uit de diamantsegmenten worden verwijderd.
Draai met het draaikruis (15) het elektrische gereedschap tot aan de gewenste boordiepte omaaag. Draai dit verzolgens terug tot de boorkroon volledig zichtaar is.
Om de maximaal möglichke werklengte te bereiken, moet u de boorkern verwijderen zodra deze de boorkroon volledig vult. Breng dan de boorkroon opniew in het boorgat in en boor tot aan de maximumdiepe.
Overbelastingskoppeling
Klemt of hapert de boorkroon, dan wordt de aandrijving van de booras onderbroken. Schakel in dit geval het elektrische gereedschap onmiddelijkukt om slijtagene warmteontwikkeling te vermijden.
Maak de boorkroon los door met een passende steeksleutel\ aar rechts en links te draaien. Trek hierbij het elektrische\ gereedschap voorzichtiguit het boorgat.
Wordt de overbelastingsdrempel overschreden, dan begint het elektrische gereedschap duidelijk te pulseren. Verminder de aandrukkracht tot het elektrische gereedschap opnieuw normal werkt.
Wordt de aandrukkracht Niet verminderd, dan schakelt het elektrische gereedschap uit. U kurz het elektrische gereed-schap daarna onmiddelijk opniewinshakelen, maar u dient dan met verminderde aandrukkracht verder te werken.

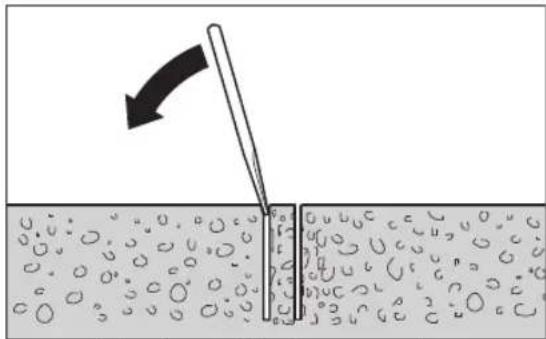

Boorkern verwijderen
Laat het water na het boren nog kort doorlopen om het boorslibussen boorkroon en boorkern uit te spoelen.
Wanneer de boorkern in de boorkroon vastzit, kurz u met een stuk zacht hout of kunststof op de boorkroon slaan om zo de boorkern los te make. Duw indien nodig de boorkern met een staaf door de schacht van de boorkroon waar buiten.
Aanwijzijng: Sla Niet met harde voorwerpen op de boorkroon (gevaar voor verworming)!
Onderhoud en service
Onderhoud en reiniging
Trek vór werkzaamheden aan het elektrische gereedschap.altijd de stekkeruit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen.altijd schoon om goed en veilig te werken.
Houd de tandstang (22) en de geleidingsvlakken van de boorkolom (21) altijd schoon.
Maak de booras (7) na het einde van het werk schoon. Spuit de booras en de boorkroon (6) af en toe met een corrosiewerend middel in.
Wonneer een verwanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch wordenuitgevoerd om veiligheidsrisico's te vermijden.
Geleiderollen bijstellen (zie afbeelding G)
Na verloop vanijd kannen de geleiderollen verslieten en treedt er speling tussen de geleiderollen en de boorkolom op. Om deze speling te verhelpen, moet u de beiden geleiderollen aan de kant van de vastzetrem (16) bijstellen.
Draai de beiden zeskantmoeren (36) met een steeksleutel (sleutelwijdte 17 mm) los.
Draai daarna de beiden binnenzenskantschroeven (37) gelijk-matig vast tot de speling geminaliseerd is.
Draai de bye zeskantmoeren (36) weer vast.
Vervoer
U kunt de boorstandaard met bevestigde elektrisch gereed-schap neerzetten. Draai hiervoor het elektrische gereed-schap met het draaikruis (15) zover möglich in de richting van de bodemplaat om kantelen van de boorstandaard te verhinderen.
Voor een veilig vervoer verwijdert u het elektrische gereed-schap uit de boorstandaard. Op een vlakke ondergrond kurz
68|Dansk
u de boorstandaard ook met bevestigd elektrisch gereed-schap vervoeren.
Accessoires/vervangingsonderdelen
| Afstandsplaat 350 mm (GDB 350 WE) 2 608 550 628 | |
| Machineadapter (GDB 2500 WE) 2 608 550 622 | |
| Watervangring (GCR 350) 2 608 550 620 | |
| Afdichtingsdeksel voor watervangring (GCR 350) | 2 609 390 391 |
| Bevestigingsset: | |
| – voor beton 2 608 002 000 | |
| – voor metselwerk 2 607 000 745 | |
| Pluggenset voor beton 2 608 002 001 | |
| Vacuumset 2 608 550 623 | |
| Afdichtingsrubber voor vacuumset (GCR 350) | 2 608 550 626 |
| Snelspankolom 2 608 598 111 | |
| Waterdrukreservoir 2 609 390 308 | |
| Alleszuiger GAS 35MAFC | |
| Alleszuiger GAS 55MAFC | |
Klantenservice en gebruiksadvies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt ugraag bij vragen over onze producten en accessoires.
Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Belgie
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, boorstandaards, accessoires en verpakkingen要去en op een voor het milieu verantwoorde wijze worden gerecycled.
Gooi elektrische gereedschappen nicht bij het huisvuil!
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaalrecht要去en Niet meer bruikba re elektrische gereedschappen apart worden ingezameld en
op een voor het milieu verantwoordde wijze worden hergebruikt.
