사용 설명서 GCR 350 Professional BOSCH

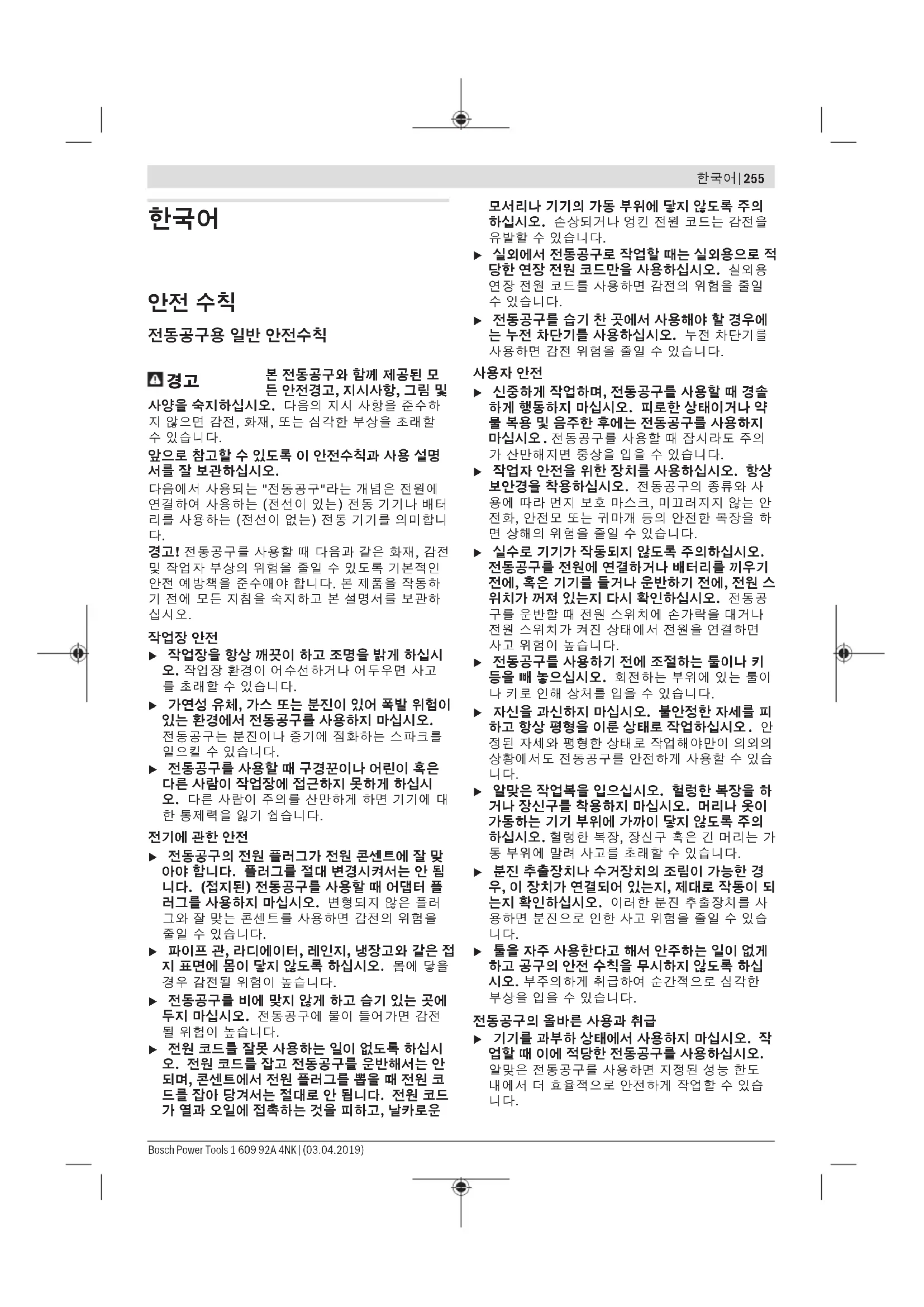

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

경고! 전동공구를 사용할 때 다음과 같은 화재, 감전 및 작업자 부상의 위험을 줄일 수 있도록 기본적인 안전 예방책을 준수애야 합니다. 본 제품을 작동하 기 전에 모든 지침을 숙지하고 본 설명서를 보관하

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 오. 다른 사람이 주의를 산만하게 하면 기기에 대 한 통제력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드 가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스 위치가 꺼져 있는지 다시 확인하십시오. 전동공 구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되 는지 확인하십시오. 이러한 분진 추출장치를 사 용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

Bosch Power Tools 1 609 92A 4NK | (03.04.2019)256 | 한국어 u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능 에 중요한 부품이 손상되지 않았는지 확인하십시 오. 손상된 기기의 부품은 전동공구를 다시 사용 하기 전에 반드시 수리를 맡기십시오. 제대로 관 리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사 용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분 야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

다이아몬드 드릴에 대한 안전 경고사항 u 드릴 작업을 할 때 물을 사용해야 하는 경우, 물의 이동 경로가 작업자가 작업하는 영역을 향하지 않게 하거나 액체 수집 용기를 사용하십시오. 이 러한 예방 조치를 통해 작업자의 작업 영역을 건 조하게 유지하고 감전의 위험을 줄일 수 있습니

u 절단용 액세서리가 숨겨진 배선 또는 코드를 접 촉할 가능성이 있는 작업을 수행할 경우, 전동공 구의 절연된 손잡이 면만 잡으십시오. 절단용 액 세서리가 “전류가 흐르는” 전선에 접촉되면, 전 동공구의 노출된 금속 부품에 “전류가 흐르는” 상태로 만들어 작업자가 감전될 수 있습니다. u 다이아몬드 드릴링 작업 시 방음 보호구를 착용 하십시오. 소음에 노출되면 청력을 상실할 수 있

u 비트가 끼인 경우, 아래쪽으로 누르지 말고 공구 의 전원을 끄십시오. 점검을 통해 비트가 끼인 원 인을 제거할 수 있는 조치를 취하십시오. u 가공물에서 다이아몬드 드릴로 다시 작업을 시작 하기 전에 비트 회전에 아무런 문제가 없는지 확 인하십시오. 비트가 끼어 있으면, 작동이 시작되 지 않고, 공구에 과부하를 주거나 또는 다이아몬 드 드릴이 가공물에서 분리되어 빠져나올 수 있

u 앵커 및 파스너를 이용하여 드릴 스탠드를 가공 물에 고정시키는 경우, 장비를 사용하는 동안 사 용된 앵커가 장비를 잡고 고정시키는 데 문제가 없는지 확인하십시오. 가공물이 마모되거나 구멍 이 뚫린다면, 앵커가 빠지면서 드릴 스탠드가 가 공물로부터 풀릴 수 있습니다. u 진공 패드를 이용하여 드릴 스탠드를 가공물에 고정시키는 경우, 부드럽고 깨끗하며 구멍이 없 는 표면에 패드를 설치하십시오. 타일 및 합성 코 팅재와 같이 얇은 층으로 된 표면에 고정시키지 마십시오. 가공물이 부드럽지 않거나, 평평하거 나, 잘 고정되지 않는다면, 가공물에서 패드가 분

u 드릴 작업하기 전에 진공량이 충분한지 확인하십 시오. 진공량이 불충분하면, 가공물에서 패드가 분리될 수 있습니다. u 아래쪽으로 드릴 작업하는 경우를 제외하고, 장 비에 진공 패드만 고정된 상태에서는 절대 드릴 작업을 진행하지 마십시오. 진공이 소모되면, 가 공물에서 패드가 분리됩니다. u 벽 또는 천장에 드릴 작업을 하는 경우, 작업 영역 의 다른 측면에 사람이 있지 않은지 확인하십시 오. 작업하면서 비트가 홀이나 코어 부분을 통해 다른 측면으로 빠져나올 수 있습니다. u 물을 사용하는 오버헤드 드릴 작업 시 이 공구를 사용하지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다. u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전 력 공급회사에 문의하십시오. 전선에 접하게 되 면 화재나 전기 충격을 야기할 수 있습니다. 가스 관을 손상시키면 폭발 위험이 있습니다. 수도관 을 파손하게 되면 재산 피해를 유발하거나 전기 충격을 야기할 수 있습니다. u 미끄럼 방지처리된 신발을 착용하십시오. 그렇게 하면 미끄러운 표면에서 미끄러져 상처를 입을 위험을 예방할 수 있습니다. u 함께 공급된 누전 차단기(RCD)를 사용하지 않을 경우에는 절대 전동공구를 작동시키지 마십시오. u 작업 영역에 있는 사람 및 전동공구가 흘러나오 는 물에 닿지 않게 하십시오. u 기기가 완전히 정지 상태가 될 때까지 자리를 떠 나지 마십시오. 잔여 회전하는 삽입공구로 인해 부상을 입을 수 있습니다. u 드릴 머신을 조립하기 전에 먼저 드릴 스탠드를 제대로 설치해야 합니다. 올바로 조립되어 있어 야만 정상적인 기능을 보장할 수 있습니다. 1 609 92A 4NK | (03.04.2019) Bosch Power Tools한국어 | 257 u 드릴 머신을 드릴 스탠드에 안전하게 고정한 후 사용하십시오. 드릴 머신이 드릴 스탠드에 제대 로 고정되어 있지 않아 움직이면 통제가 어려워

u 드릴 스탠드는 단단하고 평평한 면에 고정시키십 시오. 드릴 스탠드가 흔들거리거나 비틀거리면 드릴 머신을 일정하고 안전하게 움직일 수 없습

u 드릴 스탠드의 전원 케이블은 작업 영역에서 멀 리 떨어진 곳에 두십시오. 손상되거나 엉킨 전원 케이블은 감전을 유발할 수 있습니다. u 드릴 스탠드에 무리한 부하가 가해지지 않게 하 고 사다리나 발판으로 사용하지 마십시오. 드릴 스탠드가 과부하되거나 그 위에 올라서면 드릴 스탠드의 중심이 위쪽으로 옮겨져 쓰러질 수 있

u 사용하지 않는 드릴 스탠드는 어린이 손이 닿지 않는 곳에 보관하십시오. 본 공구에 대해 제대로 알지 못하거나, 이 지시사항을 읽지 않은 사람에 게 공구를 사용하게 해서는 안 됩니다. 경험이 없 는 사람이 기기를 사용하면 위험합니다. u 드릴 스탠드나 드릴 머신에 작업을 하기 전에, 휴 식을 취하거나 혹은 드릴 스탠드를 사용하지 않 을 경우에는 스탠드가 실수로 움직이지 않도록 브레이크를 돌려 잠가두십시오. u 본 전동공구는 충분한 치수로 접지 배선되어 있 는 전원 회로에서만 작동할 수 있습니다. u 작동 시 항상 핀, 진공(액세서리) 또는 퀵 클램핑 바를 이용해 드릴 스탠드를 고정하여 다이아몬드 드릴 및 드릴 비트 사용 시 의도치 않게 기울어지 는 일이 없게 하십시오. u 물을 운반하는 호스, 어댑터 및 물 수거 링(액세 서리) 작동에 이상이 없는지 확인하십시오. 사용 후 손상되거나 마모된 부품은 미리 교체하십시 오. 전동공구 부위에서 물이 새면 감전될 위험이

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

휴대용 다이아몬드 드릴 머신 GDB350WE+ GCR350 다이아몬드 드릴 머신 본 전동공구는 다이아몬드 습식 코어 드릴 비트 및 물 공급장치와 연결하여 콘크리트, 철근 콘크리트 또는 벽돌 등의 광물성 소재에서 습식 드릴 작업하 기 위해 고안되었습니다. 본 전동공구는 흡입장치 (물 수거 링 및 건습식 청소기)와 함께 결합하여 사

본 전동공구는 다이아몬드 드릴 스탠드 GCR350 와 함께 결합하여 사용해야 합니다. 오버 헤드 작업 은 허용되지 않습니다. 다이아몬드 드릴 스탠드 다이아몬드 드릴 스탠드는 Bosch 다이아몬드 드릴 머신 GDB350WE 을 고정하는 용도로 사용됩니 다. 머신 어댑터 2608550622 를 이용해 다이아 몬드 드릴 머신 GDB2500WE 고정할 수도 있습니 다. 다른 기기를 끼워 사용해서는 안 됩니다. 다이아몬드 드릴 스탠드는 핀을 이용하여 바닥에 또 는 벽에 설치할 수 있습니다. 다이아몬드 드릴 스탠드는 진공(액세서리)을 이용 하여 바닥 또는 (보조 고정 부품을 이용하여) 벽에 설치할 수 있습니다. 헤드 위쪽으로는 고정할 수 없

다이아몬드 드릴 스탠드는 퀵 클램핑 칼럼을 이용하 여 바닥에 설치할 수 있습니다. 벽에 고정하거나 헤 드 위쪽으로 고정할 수 없습니다.

그림에 도시된 각 구성요소에 부여된 번호는 그래픽 페이지의 전동공구 및 스탠드 표시에 해당됩니다. 다이아몬드 드릴 머신 (1) 누전 차단기(RCCB) (2)

(9) 드릴 머신 운반용 손잡이 (10) 드릴 머신 운반용 손잡이 나사 A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오. 다이아몬드 드릴 스탠드 (11) 드릴 스탠드 운반용 손잡이 (12) 드릴 스탠드 운반용 손잡이 나사 (13)

(14) 기기 고정 장치의 편심 볼트 (15) 로터리 허브(절연된 손잡이 부위) (16)

(17) 드릴 각도 조절을 위한 캡 너트 (18)

(23) 머신 어댑터용 나사(M8×20) Bosch Power Tools 1 609 92A 4NK | (03.04.2019)258 | 한국어 (24) 머신 어댑터의 페더 키 (25)

(28) 수직 조정 수포 레벨기 (29)

(30) 스페이서 플레이트용 나사(M8×45)

(31) 스페이서 플레이트의 페더 키

(34) 순간 고정 스핀들의 날개 너트

(36) 슬라이드 가이드의 육각 너트 (37) 슬라이드 가이드의 내부 육각 볼트 A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

휴대용 다이아몬드 드릴 머신 GDB350WE+ GCR350 다이아몬드 드릴 머신 GDB 350 WE

11/4"UNC 수급 장치, 최대 압력 bar 3 EPTA-Procedure 01:2014에 따른중량 kg 11.9

mm 534× 142× 168 자료는 정격 전압 [U] 230V를 기준으로 한 것입니다. 전압이 다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다. 다이아몬드 드릴 스탠드 GCR 350

mm 388 다이아몬드 드릴 스탠드 GCR 350 코어 드릴 비트 최대 치수

mm 300 – 스페이서 플레이트가 포함된 직경(29) mm 350 – 물 수거 링이 포함된 직

EN62841‑3‑6 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 일반적으로 다음과 같 습니다: 소음 수준 96dB(A); 소음 출력 수준 110dB(A). 오차 K=3dB. 귀마개를 착용하십시오! 본 지침에 제시된 소음 배출량은 표준 규격에서 지 정한 절차에 따라 측정되었으며, 전동공구를 서로 비교할 때 활용할 수 있습니다. 배출된 소음을 임의 로 평가할 때도 사용할 수 있습니다. 제시된 소음 배출량은 전동공구의 주된 용도를 나타 냅니다. 전동공구를 다른 용도에 사용하거나 다른 공구 비트를 사용한 경우, 혹은 점검이 제대로 이뤄 지지 않은 경우, 소음 배출량에 차이가 발생할 수 있 습니다. 이로 인해 전 작업 시간에 걸친 소음 배출량 이 현저히 증가할 수 있습니다. 소음 배출량을 정확하게 평가하기 위해서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실제로 작동하지 않은 시간을 고려해야 합니다. 이로 인해 전 작업 시 간에 걸친 소음 배출량이 현저히 감소될 수 있습니

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. 드릴 스탠드 조립하기

처음 가동하기 전에 드릴 스탠드의 운반용 손잡 이(11) 를 나사(12) 를 이용해 드릴 스탠드 기둥에 체결하십시오. 이때 운반용 손잡이의 캡을 드릴 스 탠드 기둥의 가장자리와 일치되게 설치하십시오.

노브(15) 의 손잡이봉 3개를 로터리 허브의 중간 허브 끝까지 돌려 체결하십시오. 로터리 허브(15) 는 드릴 작업 시 피드 크랭크 역할 및 드릴 스탠드에서 나사를 풀거나 조이는 역할을

드릴 작업을 하려면 필요에 따라 로터리 허브를 좌 측 또는 우측으로 피드 스프로킷(26) 끝까지 미십 1 609 92A 4NK | (03.04.2019) Bosch Power Tools한국어 | 259 시오. 로터리 허브를 분리하려면 로터리 허브를 세 게 당겨 빼내십시오. 핸드 브레이크가 있는 피드 고정 핀 드릴 스탠드에서 작업을 진행할 때, 작업 중단 시 및 사용하지 않을 경우 피드를 고정시키십시오. 이를 위해 핸드 브레이크(16) 를 돌려서 고정시키십시

드릴 작업을 하려면 핸드 브레이크(16) 를 로터리 허브(15) 를 약간 움직일 수 있을 정도로 푸십시오. 이때 로터리 허브를 꽉 붙잡아 드릴이 제어되지 않 은 상태로 아래로 미끄러지지 않도록 하십시오. 전동공구에 운반용 손잡이 장착하기 처음 가동하기 전에 운반용 손잡이(9) 를 나 사(10) 를 이용해 전동공구에 체결하십시오. 전동공구 끼우기(그림A−B 참조) 핸드 브레이크(16) 가 당겨져 있는지 확인하십시

기기 고정 장치(27) 는 우측에 홈이 하나 있습니다. 머신 어댑터(25) 를 전동공구에 설치할 때 머신 어 댑터의 허브도 그림B 에 제시된 바와 같이 우측에 위치한다는 사실에 유의하십시오. 머신 어댑터(25) 를 머신 어댑터의 페더 키(24) 가 전동공구의 해당 홈에 맞물려 끼워지도록 설치하십 시오. 머신 어댑터의 나사(23) 4개를 끼우고 육각 소켓 렌치(렌치 사이즈 6mm)를 이용해 조이십시

편심 볼트(14) 를 로터리 허브(15) 를 이용해 풀고 기기 고정 장치(27) 에서 끝까지 당겨 빼내십시오. 머신 어댑터(25) 를 이용해 전동공구를 기기 고정 장치에 걸어 머신 어댑터의 아래쪽 허브가 기기 고 정 장치의 아래쪽 볼트 뒤쪽에 놓이도록 하십시

전동공구를 기기 고정 장치 ➋ 쪽으로 젖히고 편심 볼트(14) 를 다시 끼우십시오. 편심 볼트를 로터리 허브(15) 를 이용해 조이십시오. 우회전 또는 좌회전 드릴 작업을 위해 로터리 허 브(15) 를 피드 스프로킷(26) 쪽으로 미십시오. u 기기 고정 장치에 전동공구가 제대로 설치되었는

드릴 스탠드에서 전동공구를 분리할 경우에는 역순 으로 작업을 진행하십시오. 드릴링 직경 300–350mm용 스페이서 플레이트 (그림C 참조) 직경이 300mm ~ 최대 350mm인 홀의 경우 추가 적으로 스페이서 플레이트(29) (액세서리)를 설치

이를 위해 머신 어댑터(25) 를 스페이서 플레이 트(29) 에 끼워 머신 어댑터의 페더 키(24) 가 스 페이서 플레이트의 해당 홈에 끼워지도록 하십시오. 그리고 나서 머신 어댑터(25) 를 포함해 스페이서 플레이트(29) 를 전동공구에 설치해 머신 어댑터 의 페더 키(31) 가 스페이서 플레이트의 해당 홈에 끼워지도록 하십시오. 스페이서 플레이트의 나 사(30) 4개를 끼우고 육각 소켓 렌치(렌치 사이즈 6mm)를 이용해 조이십시오. 그리고 나서 위에 제시된 바와 같이 드릴 스탠드 기 둥에 전동공구를 고정시키십시오. 드릴 스탠드 고정하기 지침: 유격이 남아 있지 않도록 드릴 스탠드를 고정 시키십시오. 그래야 코어 드릴 비트가 끼이는 현상 을 방지하여 세그먼트 파손을 피할 수 있습니다. 바닥의 종류와 특성에 따라 드릴 스탠드를 맞춤 못, 진공 혹은 순간 클램핑 기둥을 사용하여 계획한 드 릴 구멍에 고정하십시오. 드릴 스탠드를 고정하기 전에 위치 정하기 바닥에 원하는 드릴 홀 중심 위치를 표시하십시오. 드릴 작업하고자 하는 코어 드릴 비트의 외경 치수 를 센터 역할을 하는 드릴 홀 중심과 함께 표시하십

드릴 스탠드를 (장착한 전동공구와 함께) 맞춤 못, 진공 혹은 순간 클램핑 기둥을 이용해 고정하여 조 립한 코어 드릴 비트가 표시한 치수와 겹치게 하십

맞춤 못을 이용한 고정(그림D 참조) 맞춤 못(액세서리)을 이용하여 드릴 스탠드를 고정 하려면 벽돌이나 콘크리트에 먼저 고정할 구멍을 뚫

핀 홀 간격– 지정된 드릴 홀의 중심 최적 285mm 허용치 275–375mm 맞춤 못 구멍 크기는 다음과 같습니다:

벽돌 20mm 85mm 콘크리트 16mm 50mm 익스팬딩 쐐기 또는 벽돌 맞춤 못(32) 을 이용해 콘 크리트 못을 끼우십시오. 순간 고정 스핀들(33) 을 맞춤 못에 돌려 체결하십시오. 드릴 스탠드 및 와셔를 가져와 날개 너트(34) 와 함 께 돌려 끼우십시오. 수평도 측정 후 스패너(렌치 사이즈 27mm)를 이용해 날개 너트를 조이십시오. 진공을 이용한 고정(액세서리) 진공을 이용해 드릴 스탠드를 고정하려면 일반 진공 펌프 및 Bosch 진공 세트(액세서리)가 필요합니다. 진공 펌프가 갖춰야 할 최소 요건은 다음과 같습니

최소 진공: 80% (−800mbar) 진공을 이용해 고정하려면 바닥이 매끄럽고 평평해 야 합니다. 모르타르 또는 벽돌에 사용하는 것은 허

진공이 구축되면, 드릴 스탠드가 고정되고 씰링 링 이 쉽게 풀릴 수 있도록 수평 나사(18) 를 바닥 약 간 위쪽에 설치하십시오. 그렇지 않으면 드릴 스탠 드가 씰링 링에 너무 부드럽게 설치됩니다. Bosch Power Tools 1 609 92A 4NK | (03.04.2019)260 | 한국어 진공 펌프 및 Bosch 진공 세트를 연결하려면 해당 사용자 가이드를 읽고 준수하십시오. u 진공 펌프와 진공 세트를 사용할 경우 반드시 안 전 수칙과 사용 방법을 지켜야 합니다. 순간 클램핑 기둥을 이용한 고정(그림E 참조) Bosch 순간 클램핑 기둥(액세서리)를 이용해 바닥 과 천장 사이에 드릴 스탠드 기둥을 고정시킬 수 있 습니다. 클램핑 범위는 1.7m에서 3m 사이입니다. 순간 클램핑 기둥의 끝부분을 드릴 스탠드의 밑판에 댑니다. 드릴 스탠드 기둥의 다른 끝쪽에 해당하는 천장의 설치면은 충분히 견고하고 미끄럼 방지처리 가 되어 있어야 합니다. 순간 고정 스핀들을 고정하려면 사용 설명서에 나와 있는 해당 내용을 읽고 준수하십시오. 수평도 측정(진공을 사용하여 고정하는 경우 제외) 전동공구에 수포 레벨기(28) (수직 조립 시) 가 정 확하게 조정될 수 있을 때까지 수평 나사(18) 를 하

이제 드릴 스탠드를 맞춤 못이나 순간 클램핑 기둥 을 사용하여 꽉 고정하십시오. 코어 드릴 비트 끼우기/교환하기 u 드릴 스탠드나 드릴 머신에 작업을 하기 전에, 휴 식을 취하거나 혹은 드릴 스탠드를 사용하지 않 을 경우에는 스탠드가 실수로 움직이지 않도록 브레이크를 돌려 잠가두십시오. 코어 드릴 비트 끼우기 u 코어 드릴 비트를 끼우기 전에 점검하십시오. 이 상이 없는 코어 드릴 비트만 사용하십시오. 손상 되었거나 변형된 코어 드릴 비트를 사용하면 위 험한 상황을 초래할 수 있습니다. 코어 드릴 비트를 끼우기 전에 닦아 주십시오. 코어 드릴 비트의 나사산에 살짝 그리스를 발라 주거나 부식 방지제를 뿌려 주십시오. 11/4"‑UNC-코어 드릴 비트(6) 1개를 드릴 스핀 들(7) 에 볼트로 체결하십시오. u 코어 드릴 비트가 제대로 고정되었는지 점검하십 시오. 잘못 고정되거나 완전히 고정되지 않은 코 어 드릴 비트는 작동 중에 풀려 위험할 수 있습니

코어 드릴 비트 탈착하기 u 코어 드릴 비트 교환 시 보호장갑을 착용하십시 오. 전동공구를 오래 작동하면 코어 드릴 비트가 뜨거워질 수 있습니다. 코어 드릴 비트(6) 를 스패너(렌치 사이즈 41mm) 를 이용하여 푸십시오. 이때 두 번째 스패너(렌치 사이즈 32mm)를 이용하여 드릴 스핀들(7) 의 두 모서리에서 받쳐주십시오. 퀵 릴리스 장치(8) 는 코어 드릴 비트(6) 가 쉽게

드릴 사용시에 수냉 코어 드릴 비트가 충분히 냉각 되지 않을 때, 다이아몬드 부분이 파손되거나 코어 비트가 구멍내에서 움직이지 않을 수 있습니다. 그 러므로 수냉 드릴을 사용하실 때 충분히 냉각수가 공급되도록 주의하십시오. 존재하는 구멍이 커질 경우에는 코어 드릴 비트가 충분히 식을 수 있도록 조심스럽게 막아 주어야 합

u 연결된 호스, 물 잠금 밸브 혹은 액세서리가 드릴 작업에 장애가 되어서는 안됩니다. 물 잠금 밸브(5) 를 돌려 잠그십시오. 수급관을 탭 연결 부품 (4) 에 연결합니다. 수급관은 이동식 수 압 용기(액세서리)나 고정식 급수관이 될 수 있습니

습식 드릴 작업 시 구멍에서 배출되는 물을 수거하 기 위해 물 수거 링 및 건습식 청소기가 필요합니다 (두 가지 모두 액세서리에 해당). 물 흡수를 위한 물 수거 링 장착하기(그림F 참조) 물 수거 링 (참조 „별매 액세서리/부품“, 페이 지262)은 다이아몬드 드릴 스탠드 GCR350 및 다 이아몬드 드릴 머신 GDB350WE 과 함께 사용하

가스켓 커버에서 원하는 드릴 직경에 맞는 구멍을

텐션 스프링(35) 을 바닥 패널(19) 과 드릴 스탠드 기둥(21) 사이의 유격 끝까지 미십시오. 텐션 스프 링의 각진 부분이 아래쪽을 향하는지 확인하십시오. 물 수거 링을 제 위치로 가져온 후 텐션 스프링을 물 수거 링의 설치점에 두십시오. (텐션 스프링의 끝 부위에 있는 러그는 텐션 스프링을 위쪽으로 당기는

스프링의 장력으로 인해 물 수거 링이 가스켓과 함 께 바닥 쪽을 누르면서 건습식 청소기의 진공과 함 께 물 방출을 막아줍니다. 물 수거 링은 흡입 연결 부위를 원하는 위치에 둘 수 있도록 클림핑 링 내부에서 회전시킬 수 있습니다 (예: 수평 홀에서 배수 최적화 용도). 이를 위해 물 수거 링에 있는 클림핑 링의 잠금장치를 풀고, 원하 는 대로 물 수거 링을 돌린 후 잠금장치를 닫으십시

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 드릴 스탠드에서 각 조정 위치에 따라 모든 나사 를 다시 조이십시오. 캡 너트(17) 를 로터리 허브(15) 를 이용해 푸십시

드릴 스탠드를 드릴 각도 눈금(13) 에 따라 원하는 드릴 각도에 맞추십시오. 정확한 설정을 위해 캡 너 트(17) 옆에 있는 화살표를 확인하십시오. 캡 너트(17) 를 로터리 허브(15) 를 이용해 손으로

u 드릴 스탠드는 각도 조정용 캡 너트 (17) 가 조여 진 상태에서만 설치할 수 있습니다. 1 609 92A 4NK | (03.04.2019) Bosch Power Tools한국어 | 261

u 전원 전압에 유의하십시오! 공급되는 전원의 전 압은 전동공구의 명판에 표기된 전압과 동일해야

u 작업을 시작하기 전에 담당 구조 공학 엔지니어 나 건축가 혹은 관여 공사 현장 감독과 계획하고 있는 드릴 작업에 대해 상담하십시오. 구조 공학 엔지니어의 허가를 받은 경우에만 보강 철근을

u 벽이나 바닥에 구멍을 뚫는 드릴 작업 시, 해당 작 업장에 장애물이 있는지 반드시 점검하십시오. 작업장을 폐쇄하고 판자를 둘러 드릴 작업한 코 어가 떨어지는 것을 방지하십시오. 누전 차단기(RCCB)의 기능 테스트 작업을 시작하기 전에 누전 차단기(RCCB)(1) 의 기능이 제대로 작동하는지 점검하십시오. – 누전 차단기(RCCB)에서 TEST 버튼을 누르십시 오. 적색 표시등이 소등됩니다. – RESET 버튼을 누르십시오. 이제 전동공구가 켜 질 때까지 기다립니다. TEST 버튼을 눌렀는데 적색 표시등이 소등되지 않 거나 전동공구를 켤 때 반복해서 소등되면, 해당 전 동공구를 공인된 Bosch 고객 서비스센터에서 점검

u 누전 차단기(RCCB)에 결함이 있는 경우, 전동공 구를 작동해서는 안 됩니다.

누전 차단기(RCCB)(1) 에서 RESET 버튼을 누르

물 잠금 밸브 (5) 를 물이 흐르는 위치로 두십시오. 전동공구의 전원을 켜려면 전원 스위치(2) 를 1 위

전동공구의 전원을 끄려면 전원 스위치(2) 를 0 위

물 잠금 밸브(5) 를 돌려 잠그십시오. 작업을 마치 고 나서 탭 연결 제품(4) 을 수급관에서 분리합니 다. 물 잠금 밸브(5) 를 열고 남아 있는 물을 빼냅니

본 전동공구의 전자장치는 모터가 부드럽게 시동되 도록 하여 작동 시작 시 전류가 높아지는 것을 방지

재시동 보호장치는 전원이 차단되었다가 다시 들어 온 경우 전동공구가 임의로 다시 작동하는 것을 방

다시 작동하려면 누전 차단기(RCCB)(1) 에서 RESET 버튼을 누르십시오. 그리고 나서 전원 스위 치(2) 를 꺼진 위치로 가져온 후 전동공구를 다시

기어 선택 스위치(3) 를 통해 세 가지 회전속도를 사전 선택할 수 있습니다. 다음과 같은 드릴 직경에 권장되는 기어단은 아래와

– 1단 기어: 165–350mm – 2단 기어: 80–160mm – 3단 기어: 55–105mm

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. 드릴 작업을 하려면 핸드 브레이크(16) 를 로터리 허브(15) 를 약간 움직일 수 있을 정도로 푸십시오. 이때 로터리 허브를 꽉 붙잡아 드릴이 제어되지 않 은 상태로 아래로 미끄러지지 않도록 하십시오. 코어 드릴 비트가 공작물에서 진동 없이 회전할 때 까지 1단 기어에서 낮은 속도로 드릴 작업을 시작하 십시오. 그리고 나서 필요에 따라 2단 또는 3단으로

드릴작업시 작업물에 맞게 압력을 가해야 합니다. 드릴작업시에는 일정한 압력을 주어야 합니다. 가끔 씩 코어 드릴 비트를 올려서, 다이아몬드 드릴 부분 으로부터 먼지가 제거되도록 해야 합니다. 로터리 허브(15) 를 이용해 전동공구를 원하는 깊 이가 될 때까지 아래로 돌립니다. 그리고 나서 코어 드릴 비트가 완전히 보일 때까지 핸들을 뒤로 돌립

가능한 최대 작업 길이에 도달하려면 코어 드릴 비 트가 완전히 채워지면 바로 드릴 코어를 제거해야 합니다. 그리고 나서 코어 드릴 비트를 다시 드릴 홀 에 끼우고 최대 깊이까지 드릴 작업하십시오.

코어 드릴 비트가 끼이거나 걸리면, 드릴 스핀들의 작동이 중단됩니다. 이 경우 마모 및 열 발생을 막을 수 있도록 전동공구를 즉시 끄십시오. 해당되는 포크 렌치를 좌측 및 우측으로 돌려서 코 어 드릴 비트를 푸십시오. 이때 작업한 홀에서 전동 공구를 조심스럽게 빼내십시오.

과부하 임계값을 초과하면, 전동공구가 눈에 띄게 진동하기 시작합니다. 전동공구가 다시 정상으로 작 동할 때까지 압착력을 줄이십시오. 압착력(과부하 정도)을 줄이지 않으면, 전동공구 작 동이 차단됩니다. 그 이후에 즉시 전동공구를 다시 켤 수 있지만, 압착력을 줄인 상태로 작업해야 합니

드릴작업 후, 코어 드릴 비트와 드릴 코어 사이에 잔 여물이 씻겨 나가도록 잠시 물을 계속 흐르게 합니

Bosch Power Tools 1 609 92A 4NK | (03.04.2019)262 | 한국어 드릴 코어가 코어 드릴 비트에 꽉 박혀 있으면, 연목 이나 플라스틱 조각으로 코어 드릴 비트를 가볍게 두드려 빼냅니다. 필요에 따라 막대기로 코어 드릴 비트가 끼워진 부분을 눌러 드릴 코어를 빼냅니다. 지침: 단단한 물체로 코어 드릴 비트를 치지 마십시

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. 기어 래크(22) 및 드릴 스탠드 기둥(21) 의 가이드 면을 항상 깨끗하게 유지하십시오. 작업을 마치고 나서 드릴 스핀들(7) 을 깨끗이 닦 으십시오. 드릴 스핀들과 코어 드릴 비트(6) 에 가 끔 부식 방지제를 뿌려 주십시오. 연결 코드를 교환해야 할 경우 안전을 기하기 위해 Bosch 또는 Bosch 지정 전동공구 서비스 센터에

가이드 롤러 재조정하기(그림G 참조) 시간이 지남에 따라 가이드 롤러가 마모되어 가이드 롤러와 드릴 스탠드 기둥 사이에 유격이 발생할 수 있습니다. 이 유격을 없애려면, 핸드 브레이크(16) 쪽에서 양쪽 가이드 롤러를 재조정해야 합니다. 양쪽 클램핑 너트(36) 를 소켓 렌치(렌치 사이즈 17mm)를 이용하여 푸십시오. 그리고 나서 유격이 최소화될 때까지 균일한 힘을 가해 양쪽 육각 구멍 볼트(37) 를 조이십시오. 양쪽 육각 너트(36) 를 다시 조이십시오.

드릴 스탠드를 장착한 전동공구와 함께 제거할 수 있습니다. 이를 위해 전동공구를 로터리 허브(15) 를 이용해 최대한 바닥 패널 방향으로 돌려 드릴 스 탠드가 기울어지지 않게 하십시오. 안전한 운반을 위해 드릴 스탠드에서 전동공구를 분 리하십시오. 평평만 표면에 드릴 스탠드를 장착한 전동공구와 함께 운반할 수 있습니다.

스페이서 플레이트 350mm (GDB350WE)

물 수거 링 가스켓 커버 (GCR350)

건습식 청소기 GAS35MAFC 건습식 청소기 GAS55MAFC AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼

- www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

전동공구, 드릴 스탠드, 액세서리 및 포장재 등은 환 경 친화적인 방법으로 재생할 수 있도록 분류하십시

오직 EU 국가에만 해당: 전기장치 및 전자장치 노후기기에 관한 유럽 가이드 라인 2012/19/EU 및 국가별 해당 법에 따라 더 이 상 사용 불가능한 진공청소기는 별도로 수거하여 환 경보호 규정에 따라 재활용해야 합니다. 1 609 92A 4NK | (03.04.2019) Bosch Power Toolsيبرع | 263
