KÄYTTÖOHJE GCR 350 Professional BOSCH

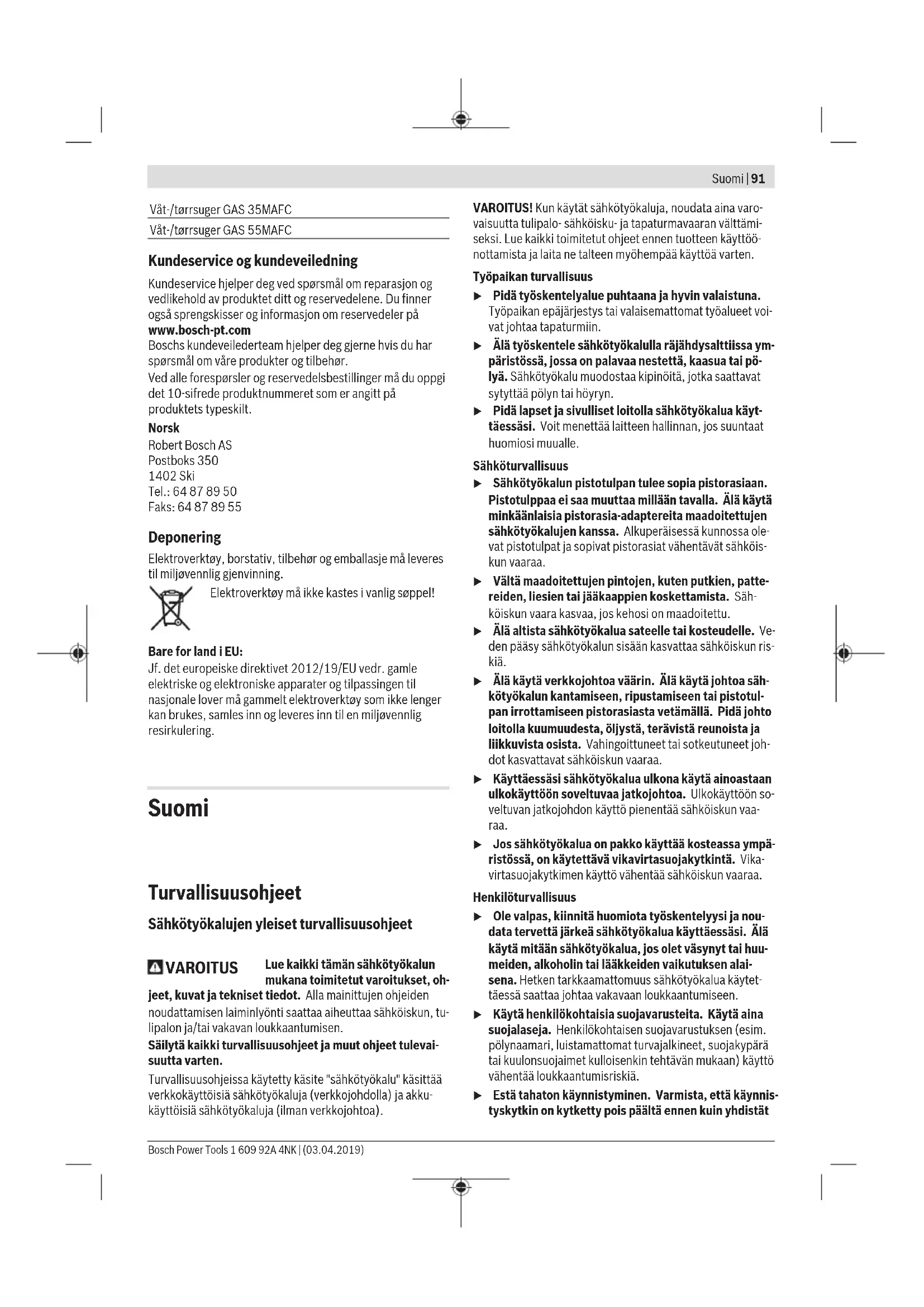

Hurtigspennsøyle 2 608 598 111 Vanntrykkbeholder 2 609 390 308 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsSuomi | 91 Våt-/tørrsuger GAS 35MAFC Våt-/tørrsuger GAS 55MAFC Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, borstativ, tilbehør og emballasje må leveres til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Suomi Turvallisuusohjeet Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). VAROITUS! Kun käytät sähkötyökaluja, noudata aina varo- vaisuutta tulipalo- sähköisku- ja tapaturmavaaran välttämi- seksi. Lue kaikki toimitetut ohjeet ennen tuotteen käyttöö- nottamista ja laita ne talteen myöhempää käyttöä varten. Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät Bosch Power Tools 1 609 92A 4NK | (03.04.2019)92 | Suomi työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Timanttiporakoneen turvallisuusohjeet u Kun käytät poraustyössä vettä, ohjaa vesi pois työalu- eelta tai kerää vesi talteen sopivalla imulaitteella. Näillä varotoimenpiteillä pidät työpisteen kuivana ja vä- hennät sähköiskuvaaraa. u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Jos käyttötarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamatto- mat metalliosat virrallisiksi ja aiheuttaa sähköiskun lait- teen käyttäjälle. u Käytä kuulosuojaimia timanttiporaustöissä. Melulle al- tistuminen voi aiheuttaa kuuroutumisen. u Jos terä jumittuu, lopeta alaspäin painaminen ja sam- muta työkalu. Selvitä ja poista terän jumittumisen aiheut- tanut syy. u Kun haluat käynnistää timanttiporakoneen uudelleen työkappaleessa, varmista, että käyttötarvike pyörii vapaasti ennen käynnistämistä. Jos terä on jumittunut, tällöin on vaara, että työkalu ei käynnisty, työkalu ylikuor- mittuu tai timanttiporanterä irtoaa työkappaleesta. u Kun kiinnität poratelineen ankkuriruuveilla ja kiinnit- timillä työkappaleeseen, varmista, että käyttämäsi ankkuriruuvit pystyvät pitämään koneen kunnolla kiinni ja työkappaletta vasten puristettuna. Jos työ- kappale on hauras tai huokoinen, ankkuriruuvi saattaa ponnahtaa irti, jolloin porateline irtoaa työkappaleesta. u Kun kiinnität poratelineen imukupilla työkappalee- seen, asenna imukuppi tasaiselle, puhtaalle ja ei-huo- koiselle pinnalle. Älä kiinnitä päällystetyille pinnoille (esim. laatat ja komposiittipinnoitteet). Jos työkappale ei ole sileä, tasainen ja tukeva, imukuppi saattaa irrota työkappaleesta. u Varmista riittävä alipaine ennen kuin aloitat poraus- työn ja myös sen aikana. Jos alipaine on riittämätön, imukuppi saattaa irrota työkappaleesta. u Älä poraa pelkästään imukupilla kiinnitetyn koneen kanssa, paitsi jos poraat alaspäin. Jos alipaine häviää, imukuppi irtoaa työkappaleesta. u Kun poraat seinien tai kattojen läpi, varmista ihmisten turvallisuus työkohteen kummallakin puolella (etu- ja taustapuolella). Terä saattaa tunkeutua reiän läpi ja kai- raussydän voi pudota toiselle puolelle. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsSuomi | 93 u Älä käytä tätä työkalua veden kanssa pään yläpuolella olevissa työkohteissa. Jos vettä pääsee sähkötyökalun sisään, tämä lisää sähköiskuvaaraa. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis- kuun. u Käytä tukevia, luistamattomalla pohjalla varustettuja kenkiä. Täten vältät loukkaantumisia, jotka voivat syntyä, jos liukastuu sileällä pinnalla. u Älä missään tapauksessa käytä sähkötyökalua ilman mukana toimitettua vikavirtasuojakytkintä (vvsk). u Varo, ettei ulos tuleva vesi pääse kosketuksiin työalu- een ihmisten tai sähkötyökalun kanssa. u Älä poistu työkalun luota ennen kuin se on pysähty- nyt. Edelleen pyörivät käyttötarvikkeet voivat aiheuttaa tapaturmia. u Kokoa porateline oikein ennen porakoneen asen- nusta. Oikea kokoaminen on tärkeää moitteettoman toi- minnan takaamiseksi. u Kiinnitä porakone huolellisesti poratelineeseen ennen käytön aloittamista. Porakoneen luiskahtaminen porate- lineessä saattaa johtaa hallinnan menettämiseen. u Kiinnitä porateline tukevalle ja tasaiselle pinnalle. Jos porateline voi luiskahtaa tai heilua, ei porakonetta voi oh- jata tasaisesti ja turvallisesti. u Pidä porakoneen sähköjohto etäällä työskentelykoh- dasta. Vahingoittuneet tai sotkeutuneet sähköjohdot li- säävät sähköiskuvaaraa. u Älä ylikuormita poratelinettä äläkä astu sen päälle. Yli- kuorma tai poratelineen päällä seisominen saattaa johtaa siihen, että poratelineen painopiste siirtyy ylöspäin, ja se kaatuu. u Säilytä poratelinettä paikassa, jossa se on poissa las- ten ulottuvilta. Älä anna sellaisten ihmisten käyttää tätä laitetta, jotka eivät osaa käyttää sitä oikein tai jotka eivät ole lukeneet näitä ohjeita. Laitteet ovat vaa- rallisia, jos niitä käyttävät kokemattomat henkilöt. u Estä tahaton liike kiertämällä lukitusjarru kiinni ennen poratelineen tai porakoneen huoltotöitä, käyttötau- koja ja varastointia. u Sähkötyökalua saa käyttää vain sellaisissa suojamaa- doitetuissa sähköverkoissa, joissa on oikea jännite. u Kiinnitä porateline käyttöä varten aina tulppakiinnik- keellä, alipainekiinnittimellä (lisätarvike) tai pikakiin- nityspylväällä, jotta saat estettyä poratelineen ja sii- hen asennetun timanttiporakoneen ja porakruunun ta- hattoman kaatumisen. u Varmista, että vettä johtavat letkut, liitososat sekä ve- denkeruurengas (lisätarvike) ovat moitteettomassa kunnossa. Vaihda vialliset tai kuluneet osat ennen seuraavaa käyttökertaa. Sähkötyökalun osista vuotava vesi lisää sähköiskuvaaraa. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Kannettava timanttiporakone GDB350WE+ GCR350 Timanttiporakone Sähkötyökalu on tarkoitettu timanttimärkäporakruunujen ja vedensyötön kanssa mineraalisten materiaalien märkäporaa- miseen (esim. betoni, teräsbetoni tai tiiliseinä). Sähkötyöka- lun voi liittää imulaitteeseen (vedenkeruurengas ja märkäkui- vaimuri). Sähkötyökalua saa käyttää vain timanttiporatelineen GCR350 kanssa. Työkalua ei saa käyttää pään yläpuolella olevissa työkohteissa. Timanttiporateline Timanttiporateline on tarkoitettu Bosch-timanttiporakoneen GDB350WE kiinnittämiseen. Koneadapterin 2608550622 avulla voi kiinnittää myös timanttiporako- neen GDB2500WE. Siihen ei saa asentaa muita laitteita. Timanttiporatelineen voi kiinnittää lattiaan tai seinään tulp- pakiinnikkeen avulla. Timanttiporatelineen voi kiinnittää alipainekiinnittimellä (li- sätarvike) lattiaan tai (yhdessä lisävarmistimen kanssa) sei- nään. Kiinnitys pään yläpuolelle on kielletty. Timanttiporatelineen voi kiinnittää pikakiinnityspylvään avulla lattiaan. Kiinnitys seinään tai pään yläpuolelle on kiel- letty. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivuilla oleviin säh- kötyökalun ja poratelineen piirroksiin. Timanttiporakone (1) Vikavirtasuojakytkin (PRCD) (2) Käynnistyskytkin (3) Vaihteenvalitsin (4) Vesihanaliitin (5) Veden sulkuhana (6) Porakruunu

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Timanttiporateline (11) Poratelineen kantokahva Bosch Power Tools 1 609 92A 4NK | (03.04.2019) (12) Poratelineen kantokahvan ruuvit94 | Suomi (13) Porauskulman asteikko (14) Laitteen kiinnityskohdan epäkeskotappi (15) Kääntöristi (eristetty kädensija) (16) Lukitusjarru (17) Poran kulmasäädön hattumutteri (18) Tasausruuvi (19) Pohjalevy (20) Vedenkeruurengas

(21) Porapylväs (22) Hammastanko (23) Koneadapterin ruuvit (M8×20) (24) Koneadapterin sovituskiilat (25) Koneadapteri (26) Syöttöhammaspyörä (27) Laitteen kiinnityskohta (28) Pystysuoran suuntauksen libelli (29) Välikelevy

(30) Välikelevyn ruuvit (M8x45)

(31) Välikelevyn sovituskiilat

(32) Tiiliseinän tulppakiinnike / betonin tulppakiinnike

(33) Pikakiinnityskara

(34) Pikakiinnityskaran siipimutteri

(36) Ohjainrullan kuusiomutteri (37) Ohjainrullan kuusiokoloruuvi

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Kannettava timanttiporakone GDB350WE+ GCR350 Timanttiporakone GDB 350 WE Tuotenumero 3601A899.. Nimellisottoteho W 3200 Antoteho W 2300 Nimelliskierrosluku n

Poran halkaisija – 1. vaihde mm 165–350 – 2. vaihde mm 80–160 – 3. vaihde mm 55–105 Käyttötarvikkeen pidin 11/4"UNC Vedensyötön maksimipaine bar 3 Timanttiporakone GDB 350 WE Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 11,9 Suojausluokka

Mitat (mukaan lukien laitteen irrotettavat osat) mm 534× 142× 168 Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän- nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Timanttiporateline GCR 350 Tuotenumero 3601A90200 Mitat – Korkeus mm 955 – Leveys mm 323 – Syvyys mm 388 Porakruunun enimmäismitat – Halkaisija mm 300 – Halkaisija välikelevyn(29) kanssa mm 350 – Halkaisija vedenkeruuren- kaan kanssa mm 202 – Pituus mm 530 Maks. poraussyvyys mm 580 Maks. työstöpituus mm 550 Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 12,6 Melupäästöt Melupäästöarvot on määritetty standardin EN62841‑3‑6 mukaan. Tyypillinen sähkötyökalun A‑painotettu melutaso: äänenpai- netaso 96dB(A); äänentehotaso 110dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoi- dun mittausmenetelmän mukaan ja sitä voidaan käyttää säh- kötyökalujen keskinäiseen vertailuun. Se soveltuu myös me- lupäästöjen alustavaan arviointiin. Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasialli- sia käyttötapoja. Melupäästö saattaa kuitenkin poiketa ilmoi- tetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti. Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan me- lupäästöjä. Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsSuomi | 95 Poratelineen asennus Kantokahva Ruuvaa ennen ensikäyttöä poratelineen kantokahva(11) ruuveilla(12) porapylvääseen. Aseta tämän yhteydessä kan- tokahvan suojus niin, että se on reunan tasalla porapylvään suhteen. Kääntöristi Ruuvaa kääntöristin(15) kolme kahvatankoa kääntöristin keskinavan pohjaan asti. Kääntöristiä(15) käytetään poraamisen syöttövipuna ja myös poratelineen ruuvien avaamiseen ja kiristämiseen. Poraustyötä varten työnnä kääntöristi tarpeen mukaan va- semmalle tai oikealle syöttöhammaspyörän(26) rajoitti- meen asti. Kun haluat irrottaa kääntöristin, vedä se voimak- kaasti pois paikaltaan. Syötön lukitus lukitusjarrulla Lukitse syöttö ennen kaikkia poratelineeseen liittyviä töitä, työtaukojen ajaksi sekä poratelineen säilytystä varten. Käännä sitä varten lukitusjarru(16) päälle. Löysää poraamista varten lukitusjarrua(16), kunnes kääntö- ristiä(15) voi liikuttaa kevyesti. Pidä tällöin kääntörististä kiinni, jotta sähkötyökalu ei pääse liukumaan hallitsematto- masti alas. Kantokahvan asentaminen sähkötyökaluun Kiinnitä ennen ensikäyttöä kantokahva (9) ruuveilla (10) sähkötyökaluun. Sähkötyökalun asentaminen (katsokuvatA−B) Varmista, että lukitusjarru(16) on päällä. Laitteen kiinnityskohdan(27) oikealla puolella on aukko. Varmista asentaessasi koneadapterin(25) sähkötyökaluun, että koneadapterin nokka on niin ikään oikealla puolella ku- vanB mukaisesti. Asenna koneadapteri(25) sähkötyökaluun niin, että konea- dapterin sovituskiilat(24) napsahtavat kiinni sähkötyökalun asiaankuuluviin aukkoihin. Asenna koneadapterin neljä ruu- via(23) paikoilleen ja ruuvaa ne kiinni kuusiokoloavaimella (avainväli 6mm). Avaa epäkeskotappi(14) kääntöristin(15) kanssa ja vedä se rajoittimeen asti ulos laitteen kiinnityskohdasta(27). Ri- pusta sähkötyökalu koneadapterin(25) kanssa laitteen kiin- nityskohtaan niin, että koneadapterin alanokka on laitteen kiinnityskohdan alatapin takana➊. Käännä sähkötyökalu laitteen kiinnityskohtaan ➋ ja työnnä epäkeskotappi(14) takaisin sisään. Kiristä epäkeskotappi kääntöristin(15) kanssa. Työnnä kääntöristi(15) poraustyötä varten oikealle tai va- semmalle syöttöhammaspyörän(26) päälle. u Tarkasta sähkötyökalun kunnollinen kiinnitys laitteen kiinnityskohdassa. Irrota sähkötyökalu poratelineestä päinvastaisessa järjestyk- sessä. Välikelevy 300−350mm:n porahalkaisijalle (katsokuvaC) Halkaisijaltaan 300−350mm:n reikien poraamista varten täytyy asentaa lisäksi välikelevy(29) (lisätarvike). Asenna koneadapteri(25) välikelevyn(29) päälle niin, että koneadapterin sovituskiilat(24) napsahtavat paikoilleen vä- likelevyn asiaankuuluviin loviin. Asenna välikelevy(29) ja koneadapteri(25) sähkötyökaluun niin, että välikelevyn sovituskiilat(31) napsahtavat paikoil- leen sähkötyökalun asiaankuuluviin aukkoihin. Asenna väli- kelevyn neljä ruuvia(30) ja ruuvaa ne kiinni kuusiokoloavai- mella (avainväli 6mm). Kiinnitä tämän jälkeen sähkötyökalu yllä kuvatulla tavalla po- ratelineeseen. Poratelineen kiinnitys Huomautus: kiinnitä porateline välyksettä paikalleen. Näin vältät porakruunun jumittumisen ja segmenttimurtuman. Kiinnitä porateline alustan tyypistä ja laadusta riippuen tulp- pakiinnikkeen, alipainekiinnittimen tai pikakiinnityspylvään avulla porattavan reiän kohdalle. Poratelineen kohdistus ennen kiinnitystä Merkitse porattavan reiän keskikohta alustaan. Merkitse käyttämäsi porakruunun ulkomitat niin, että reiän keskikohta on keskipisteenä. Kiinnitä porateline (ja siihen asennettu sähkötyökalu) tulppa- kiinnikkeellä, alipainekiinnittimellä tai pikakiinnityspylväällä niin, että asennettu porakruunu on kohdakkain piirrettyjen ulkomittojen kanssa. Kiinnitys tulppakiinnikkeellä (katsokuvaD) Poraa tiiliseinään tai betoniin erillinen kiinnitysreikä porateli- neen kiinnittävää tulppakiinnikettä (lisätarvike) varten. Tulppakiinnikkeen reiän ja porattavan reiän keskikoh- dan keskinäinen etäisyys optimaalinen 285mm mahdollinen 275–375mm Tulppakiinnikereikää koskevat seuraavat mitat: Halkaisija Syvyys Tiiliseinä 20mm 85mm Betoni 16mm 50mm Asenna reikään kiila-ankkurilla varustettu betonin tulppakiin- nike tai tiiliseinän tulppakiinnike(32). Ruuvaa pikakiinnitys- kara(33) tulppakiinnikkeeseen. Asenna porateline ja aluslevy ja ruuvaa ne kiinni siipimutte- rilla(34). Kiristä siipimutteri tasauksen jälkeen kiintoavai- mella (avainväli 27mm). Kiinnitys alipainekiinnittimellä (lisätarvike) Poratelineen kiinnittämiseen alipainekiinnittimellä tarvitset tavanomaisen alipainepumpun ja Bosch-alipainekiinnitinsar- jan (lisätarvike). Alipainepumpun täytyy täyttää seuraavat vähimmäisvaati- mukset: Bosch Power Tools 1 609 92A 4NK | (03.04.2019)96 | Suomi Tilavuusvirta: 6m

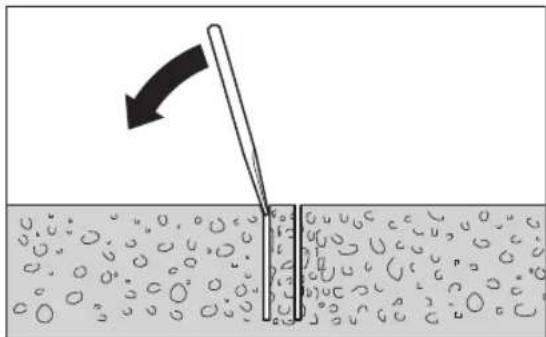

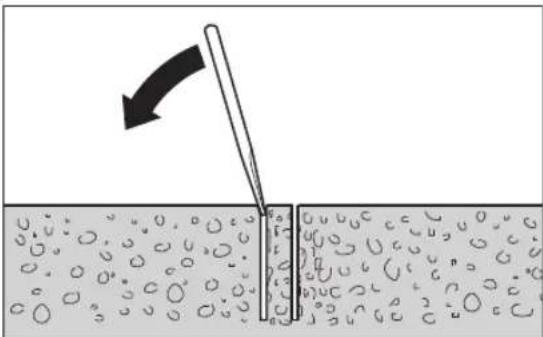

Alipaine vähintään: 80% (−800mbar) Alipainekiinnittimen kiinnittämistä varten alustan täytyy olla sileä ja tasainen. Käyttö rappauksen tai tiiliseinän päällä on kielletty. Aseta alipaineliitoksen tehtyäsi tasausruuvit(18) hieman alustan päälle, jotta porateline on tukevasti paikallaan ja tii- visterengas löystyy hieman. Muuten porateline seisoo erit- täin huterasti tiivisterenkaan päällä. Lue alipainepumpun ja Bosch-alipainekiinnitinsarjan liitän- tää koskevat käyttöohjeet ja noudata niitä. u Alipainepumpun ja alipainekiinnitinsarjan turvalli- suus- ja työohjeita tulee noudattaa tarkasti! Kiinnitys pikakiinnityspylväällä (katsokuvaE) Voit kiinnittää poratelineen Bosch-pikakiinnityspylvään (lisä- tarvike) kanssa lattian ja sisäkaton väliin. Kiinnitysväli on 1,7−3m. Asenna pikakiinnityspylvään pää poratelineen pohjalevyn päälle. Pikakiinnityspylvään toinen pää kiinnitetään sisäka- ton pintaan, jonka täytyy olla riittävän kestävä ja luistama- ton. Pikakiinnityspylvään käyttöohjeet on luettava ja niitä on nou- datettava pylvään kiinnityksessä. Tasaus (ei alipainekiinnityksessä) Kierrä tasausruuveja(18) yksitellen sisään- tai ulospäin, kunnes libelli(28) (pystysuorassa asennuksessa) on suun- nattu tarkasti. Kiinnitä tämän jälkeen porateline tulppakiinnikkeellä tai pika- kiinnityspylväällä. Porakruunun asennus/vaihto u Estä tahaton liike kiertämällä lukitusjarru kiinni ennen poratelineen tai porakoneen huoltotöitä, käyttötau- koja ja varastointia. Porakruunun asennus u Tarkasta porakruunut ennen asentamista. Asenna vain moitteettomia porakruunuja. Vaurioituneet tai vääntyneet porakruunut saattavat johtaa vaaratilanteisiin. Puhdista porakruunu ennen asennusta. Voitele porakruunun kierre ohuelti tai suihkuta siihen korroosionestoainetta. Ruuvaa 11/4"‑UNC-porakruunu(6) porankaraan(7). u Tarkasta porakruunun kunnollinen kiinnitys. Väärin tai huonosti kiinnitetyt porakruunut saattavat irrota käytön aikana ja aiheuttaa vaaratilanteita. Porakruunun irrotus u Käytä porakruunun vaihdossa työkäsineitä. Sähkötyö- kaluun kiinnitetty porakruunu voi kuumeta voimakkaasti pitkäkestoisessa käytössä. Avaa porakruunu(6) kiintoavaimella (avainväli 41mm). Pidä sitä varten kiinni porankaran(7) avainpinnasta toisella kiin- toavaimella (avainväli 32mm). Irrotinosa(8) helpottaa porakruunun(6) irrotusta. Vesijäähdytyksen liitäntä Timanttisegmentit saattavat vaurioitua, tai porakruunu voi jumittua reikään, jos märkäporakruunuja ei jäähdytetä riittä- västi poraustyön aikana. Varmista siksi riittävän tehokas ve- densyöttö märkäporaustöissä. Olemassa olevan reiän suurentamisessa täytyy jäähdytys ja pölynpoisto kiinnittää huolellisesti, jotta porakruunun jääh- dytys toimii riittävän tehokkaasti. u Laitteeseen liitetyt letkut, sulkuventtiilit tai tarvik- keet eivät saa haitata poraamista. Käännä veden sulkuhana(5) kiinni. Kytke veden syöttöjohto vesihanaliittimeen(4). Veden voi ottaa siirrettävästä paine- vesisäiliöstä (lisätarvike) tai kiinteästä vesihanasta. Märkäporauksen yhteydessä reiästä valuvan veden poistoon tarvitset vedenkeruurenkaan ja märkä-/kuivaimurin (molem- mat lisätarvikkeita). Veden poistoon käytettävän vedenkeruurenkaan asentaminen (katsokuvaF) Vedenkeruurengasta (katso "Lisätarvikkeet/varaosat", Sivu98) käytetään timanttiporatelineen GCR350 ja ti- manttiporakoneen GDB350WE kanssa. Leikkaa tiivistyskanteen halutun porahalkaisijan kokoinen aukko. Työnnä kiristysjousi(35) pohjalevyn(19) ja porapyl- vään(21) välisen raon pohjaan asti. Varmista, että kiristys- jousen taivutettu osa osoittaa alaspäin. Asenna vedenkeruurengas paikalleen ja aseta kiristysjousi vedenkeruurenkaan tukipisteiden päälle. (Kiristysjousta ve- detään ylöspäin jousen päissä olevista korvakkeista.) Jousen kiristysvoima painaa vedenkeruurenkaan ja tiivisteen alustaa vasten. Vedenkeruurengas estää yhdessä märkä-/ kuivaimurin muodostaman alipaineen kanssa veden vuotami- sen. Vedenkeruurengasta voi kääntää kiristysrenkaansa sisällä, jotta imuputken saa säädettyä haluttuun asentoon (esim. ve- denpoiston tehostamiseksi vaakasuorissa poraustöissä). Avaa sitä varten vedenkeruurenkaassa olevan kiristysren- kaan lukitus, käännä vedenkeruurengas haluamaasi asen- toon ja sulje lukitus jälleen. Käyttö Porauskulman muuttaminen u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Kierrä kaikki ruuvit kunnolla kiinni poratelineen jokai- sen säätökerran jälkeen. Avaa hattumutteri(17) kääntöristillä(15). Säädä porateline porauskulman asteikolla(13) haluttuun porauskulmaan. Huomioi tarkkaa säätöä varten hattumutte- rin(17) vieressä oleva nuoli. Kiristä hattumutteri(17) kääntöristillä(15) käsitiukkuuteen. u Poratelinettä saa käyttää vasta sen jälkeen kun kulma- säädön hattumutteri (17) on kiristetty kunnolla kiinni. 1 609 92A 4NK | (03.04.2019) Bosch Power ToolsSuomi | 97 Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. u Ennen kuin poraat reikiä, neuvottele siitä vastuullisen rakennesuunnittelijan, arkkitehdin tai rakennusjoh- don kanssa. Katkaise raudoituksia vain rakennesuun- nittelijan luvalla. u Ennen kuin poraat seinien tai lattioiden läpi, huoneet, joihin poraus vaikuttaa on ehdottomasti tarkastettava esteiden varalta. Estä sivullisten pääsy työmaalle ja varmista muottilaudoituksella, ettei kaire pääse pu- toamaan. Vikavirtasuojakytkimen (PRCD) toimintatesti Tarkasta vikavirtasuojakytkimen (PRCD)(1) asianmukainen toiminta ennen työkalun jokaista käyttökertaa: – Paina vikavirtasuojakytkimen (PRCD) TEST-painiketta. Punainen merkkivalo sammuu. – Paina RESET-painiketta. Tämän jälkeen sähkötyökalun on oltava toimintakykyinen. Jos punainen merkkivalo ei sammu, kun painat TEST-paini- ketta, tai jos se sammuu toistuvasti sähkötyökalun käynnis- tyksen yhteydessä, sähkötyökalu täytyy tarkistuttaa valtuu- tetussa Bosch-huoltopisteessä. u Sähkötyökalua ei saa käyttää, jos vikavirtasuojakytkin (PRCD) on rikki. Käynnistys Paina vikavirtasuojakytkimen (PRCD)(1) RESET-painiketta. Käännä veden sulkuhana(5) virtausasentoon. Käynnistä sähkötyökalu kytkemällä käynnistyskytkin(2) asentoon 1. Sammutus Sammuta sähkötyökalu kytkemällä käynnistyskytkin(2) asentoon 0. Käännä veden sulkuhana(5) kiinni. Irrota työn lopussa vesi- hanaliitin(4) veden syöttöjohdosta. Avaa veden sulku- hana(5) ja anna jäljellä olevan veden valua pois. Käynnistysvirran rajoitin Sähkötyökalun elektroniikka käynnistää moottorin peh- meästi ja estää tämän myötä liian suuren käynnistysvirran. Uudelleenkäynnistyssuoja Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat- toman käynnistymisen sähkökatkoksen jälkeen. Kun haluat ottaa työkalun uudelleen käyttöön, paina vikavir- tasuojakytkimen (PRCD)(1) RESET-painiketta. Kytke tämän jälkeen käynnistyskytkin (2) pois päältä ja käynnistä moot- tori uudelleen. Kierrosluvun valinta Vaihteenvalitsimella(3) voit esivalita kolme kierroslukua. Vaihdesuositukset seuraaville porahalkaisijoille: – 1. vaihde: 165–350mm – 2. vaihde: 80–160mm – 3. vaihde: 55–105mm Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Löysää poraamista varten lukitusjarrua(16), kunnes kääntö- ristiä(15) voi liikuttaa kevyesti. Pidä tällöin kääntörististä kiinni, jotta sähkötyökalu ei pääse liukumaan hallitsematto- masti alas. Aloita poraustyö 1.vaihteella pienellä kierrosluvulla, kunnes porakruunu pyörii tärisemättä materiaalissa. Kytke sen jäl- keen tarvittaessa 2. tai 3.vaihteelle. Sovita painamisvoima porattavan materiaalin mukaan. Poraa tasaisella painamisvoimalla. Nosta välillä porakruunua hie- man porausreiästä, jotta porausliete poistuu timanttiseg- menteistä. Kierrä kääntöristin(15) avulla sähkötyökalua alaspäin halua- maasi poraussyvyyteen. Kierrä työkalua tämän jälkeen takai- sin, kunnes porakruunu näkyy kokonaisuudessaan. Maksimaalisen työstöpituuden saavuttamiseksi keerna täy- tyy poistaa heti kun se täyttää porakruunun kokonaan. Ohjaa porakruunu tämän jälkeen uudelleen reikään ja poraa maksi- misyvyyteen asti. Ylikuormituskytkin Voimansiirto porankaraan katkaistaan, jos porakruunu jumit- tuu tai tarttuu kiinni. Tällöin sähkötyökalu tulee sammuttaa välittömästi kulumisen ja kuumenemisen välttämiseksi. Irrota jumittunut porakruunu kääntämällä sitä sopivalla kiin- toavaimella oikealle ja vasemmalle. Vedä tässä yhteydessä sähkötyökalu varovasti pois reiästä. Ylikuormitussuoja Jos ylikuormituskynnys ylitetään, sähkötyökalu alkaa sykkiä huomattavasti. Vähennä koneen painamisvoimaa, kunnes sähkötyökalu toimii jälleen normaalisti. Jos et vähennä koneen painamisvoimaa, sähkötyökalu kyt- keytyy pois päältä. Tämän jälkeen voit kytkeä sähkötyökalun välittömästi taas päälle, mutta työtä kannattaa jatkaa ke- vyemmällä painamisvoimalla. Kaireen poisto Anna veden virrata jonkin aikaa poraamisen jälkeen, jotta po- rakruunun ja kaireen välinen liete saadaan huuhdottua pois. Jos kaire on juuttunut porakruunuun, koputtele porakruunua pehmeällä puu- tai muovipalalla kaireen irrottamiseksi. Tar- vittaessa voit työntää kaireen ulos puikolla porakruunun kiin- nityspään läpi. Bosch Power Tools 1 609 92A 4NK | (03.04.2019)98 | Ελληνικά Huomautus: älä koputtele porakruunua kovilla esineillä (vääntymisvaara)! Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Pidä hammastanko(22) ja porapylvään(21) ohjauspinnat aina puhtaina. Puhdista porankara(7) työn päätyttyä. Suihkuta poranka- raan ja porakruunuun(6) säännöllisin väliajoin korroosiones- toainetta. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Ohjainrullien säätäminen (katsokuvaG) Ohjainrullat saattavat vähitellen kulua, jolloin ohjainrullien ja porapylvään väliin muodostuu välystä. Tämän välyksen pois- tamiseksi molemmat ohjainrullat täytyy säätää lukitusjar- run(16) puolella. Avaa molemmat kuusiomutterit(36) kiintoavaimella (koko 17mm). Kiristä sen jälkeen molempia kuusiokoloruuveja(37) tasai- sesti, kunnes välys on mahdollisimman pieni. Kiristä molemmat kuusiomutterit(36). Kuljetus Voit säilyttää poratelinettä asennetun sähkötyökalun kanssa. Siirrä kääntöristin(15) avulla sähkötyökalua mahdollisim- man pitkälle pohjalevyn suuntaan, jotta saat estettyä kaatu- misen. Turvallista kuljetusta varten sähkötyökalu kannattaa irrottaa poratelineestä. Tasaisella pinnalla voit kuljettaa poratelinettä myös paikalleen asennetun sähkötyökalun kanssa. Lisätarvikkeet/varaosat Välikelevy 350 mm (GDB350WE) 2 608 550 628 Koneadapteri (GDB2500WE) 2 608 550 622 Vedenkeruurengas (GCR350) 2 608 550 620 Vedenkeruurenkaan tiivistyskansi (GCR350)

Kiinnityssarja: – betoniin 2 608 002 000 – tiiliseinään 2 607 000 745 Tulppakiinnitinsarja betoniin 2 608 002 001 Alipainekiinnitinsarja 2 608 550 623 Alipainekiinnitinsarjan tiivistekumi (GCR350)

Pikakiinnityspylväs 2 608 598 111 Painevesisäiliö 2 609 390 308 Märkäkuivaimuri GAS 35MAFC Märkäkuivaimuri GAS 55MAFC Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalut, poratelineet, lisätarvikkeet ja pakkaukset tu- lee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Kannettava timantti- porakone Tuotenumero
