Produkttype	Diamantborerstativ
Merke	Bosch
Modell	GCR 350 Professional
Referanse	3601 A90 200
Høyde	955 mm
Bredde	323 mm
Dybde	388 mm
Vekt	12,6 kg (iht. EPTA-Prosedyre 01:2014)
Maks. kronediameter (uten mellomplate)	300 mm
Maks. kronediameter (med mellomplate)	350 mm
Maks. kronediameter (med vannoppsamler)	202 mm
Maks. boreslag	580 mm
Maks. nytteverdig lengde	550 mm
Justerbar borevinkel	Ja, via gradskala og blindmutter
Festemåter	Ankerbolter, suging (sugesett som tilbehør), hurtigspennkolonne (tilbehør)
Kompatibilitet med boremaskiner	Bosch GDB 350 WE (direkte); GDB 2500 WE (med adapter 2 608 550 622)
Vedlikehold	Regelmessig rengjøring av tannstang og søyler; mulighet for justering av styrevalser
Sikkerhet	Sikkerhetslås for fremdriftsenhet; gjenstartssikring og jordfeilbryter på tilhørende boremaskin
Medfølgende tilbehør	Håndtak, vinsj, skruer, nøkkel, mellomplate (avhengig av versjon)
Transport	Kan transporteres med boremaskin på plass (senket) eller demontert

Ofte stilte spørsmål - GCR 350 Professional BOSCH

Hvordan montere boremaskinen på stativet GCR 350?

Fest først festeadapteren på boremaskinen med skruer og kiler. Løsne den eksentriske akselen på stativet, heng boremaskinen i verktøyfestet, og stram deretter den eksentriske akselen med vinsjen.

Hvordan justere borevinkelen?

Løsne blindmutteren (17) med vinsjen, still inn ønsket vinkel ved hjelp av gradskalaen (13), og stram deretter mutteren godt.

Hvilke festemåter har stativet?

Stativet kan festes med ankerbolter (i betong eller murverk), med suging (sugesett som tilbehør) eller ved hjelp av en hurtigspennkolonne (mellom gulv og tak).

Hvordan bruke vannkjøling?

Koble en vannslange til vanninntaket (4), åpne kranen (5) og sørg for tilstrekkelig vannstrøm. Bruk en vannoppsamler og en støvsuger for å samle opp vannet.

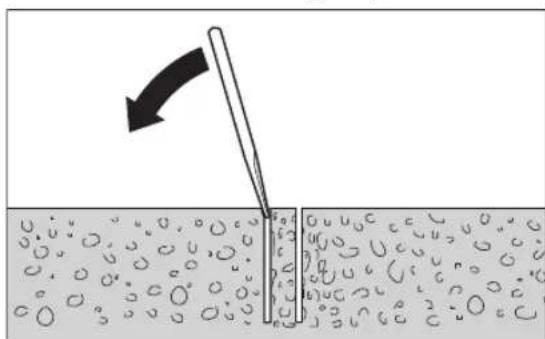

Hvordan fjerne en fastkilt kjerne?

Slå forsiktig på borekronen med et stykke mykt tre eller plast. Skyv om nødvendig kjernen med en stang. Ikke slå med harde gjenstander.

Hvilket vedlikehold krever stativet?

Hold tannstangen og styreflatene rene. Etter bruk, rengjør drivspindelen og påfør et korrosjonsbeskyttende middel. Juster styrevalsene om nødvendig.

Kan jeg bruke dette stativet med andre boremaskiner?

Stativet er designet for Bosch GDB 350 WE boremaskiner. Med festeadapter 2 608 550 622 kan det også brukes med GDB 2500 WE. Ingen andre verktøy er kompatible.

Hvordan transportere stativet trygt?

For å unngå tipping, senk boremaskinen så langt ned mot sokkelen som mulig med vinsjen. På jevne overflater kan du transportere det med boremaskinen på plass. Ellers fjern boremaskinen.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk hørsel- og øyevern. Forsikre deg om at sikkerhetslåsen er strammet før arbeid. Bruk aldri verktøyet uten jordfeilbryter og kontroller at den fungerer før hver bruk.

Hvor finner jeg reservedeler og tilbehør?

Tilbehør er listet i bruksanvisningen (mellomplate, sugesett, vannoppsamler osv.). Du kan bestille reservedeler på nettsiden www.bosch-pt.com eller via Bosch kundeservice.

BRUKSANVISNING GCR 350 Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Produkt- og ydelsesbeskrivelse

Krydgrebet (15) benyttes bade som fremfuringshandsving ved boring og til at losne/stramme skruer på borestanderen.

Fastg dererfter el-vektjet pa borestanderen som beskrevet ovenfor.

Borestander fastgores

Stram topmøtrikken (17) handfast med krydsgrebet (15).

Borestanderen ma Forst benyttes, nartopmotrikken (17) til vinkelindstillingen igen er strammet.

Ibrugtagning

Vedlidgeholdelse og service

Vedligeholdelse og rengaring

Sorg altid for, at tandstangen (22) og forghingsfladerne pa boresjlen (21) er rene.

Tilbehør/reservedele

Afstandsplade 350 mm (GDB 350 WE) 2608550628

Maskinadapter (GDB 2500 WE) 2608550622

Vandsamlering (GCR 350) 2608550620

Taelningsdaksel til vandsamlering 2609390391 (GCR 350)

Monteringsaa:

-til beton 2608002000

Kundeservice og anvendelsesrådgivning

Montering av borrstativ

Bärhandtag

Skruva fast borrstativets barhandtag (11) fore forsta idrifttagningen med skruvarna (12) i borrpelaren. Satt pa barhandtagets lock sa att det ligger jamnt med borrpelaren.

Vridkors

Skruva in vridkorsets (15) tre gripstanger anda till anslaget i vridkorsets mittnav.

Les alle sikkerhetsanvisningene, instruksjonene, ilustrasjonene og

spesifikasjonene som falgger med dette

elektroverktoyet. Manglende overholdelse av anvisingene nedenfor kan medfere elektrisk stot,brann og/ ell er alvorlige personskader.

Ta godt vare pa alle advarslene og all informasjonen.

Med begrepet "elektroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy erler batteridrevne (uten ledning) elektroverktoy.

ADVARSEL! Grunnleggende sikkerhetsregler, inkludert anvisingene nedenfor, ma følges ved bruk av elektroverktøy, slick at faren for brann, elektrisk støt og personskader reduseres. Les alle disse anvisingene for det gjores forsok pa a bruke dette Produktet, og ta vare pa anvisingene.

Sikkerhet pa arbeidsplassen

Sorg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ellr darelig lys innebaerer stor fare for uhell.
Bruk ikke elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vasker, gasser erler stov. Elektroverktoy lager gnister som kan antennene stov erler damp.
Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.

84|Norsk

Elektrisk sikkerhet

• Stöpselet til elektroverktøyet på passi stikkontakten. Stöpselet på违法犯罪res på noen mæte. Bruk på adapterstöpsler sammen med jordede elektroverktøy. Bruk av stöpsler som违法犯罪 er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
  Unngkroppskontak med jordeede overflater som r, radiatorer, komfyer og kjoleskap. Det er storre fare for elektrisk stot hvis kroppen din er jordet.
  Elektronverktøy ma ikke utsettes for regn eller fuktighet. Dersom detkommen vann i et elektronverktøy, øker risikoen for elektriske støt.
  Ikke bruk ledingen til andre formal enn den er beregnet for. Bruk aldri ledingen til a bareller trekke elektroverktoyet eller koble det fra strormforsyningen. Hold ledingen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger oker risikoen for elektrisk stot.
  Nár du arbeider utendørs med et elektroverktøy, ma du bruke en skjeteledning som er egnet for utendørs bruk. Nár du bruker en skjeteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
  Hvis det/DDke kan unngas a bruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikkebrukelektoverktoynár du ertrottller er pavirket av alkohol erler andre rusmidler ell medikamenter. Et oyeblikks uoppmerksomhet vedbru k av elektroverktoyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømkilden og/eller batteriet, lfter det opp erller det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fore til uhell.
Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy erler en nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.
Unnga en unormal kroppsholdning. Sorg for a stå riktig og stødig. Demed kan du kontrolere elektoverktøyet bedre i uventede situjasoner.
▶ Bruk egnede klær.违法犯罪 - Bruk egnede klær. Ikkebru kvide klær eller smykker. - Hold HAR og klær unna deler som beveger seg. - Løstssitende toy, smykker eller langt hare kankommeninn i deler som beveger seg.

Hvis det kan monteres stovavsugs- og - opposamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Seliom du begyner a blivant til a bruke verktoyet, ma du icke bli uoppmerksom og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forarsake alvorlig personskade i Iopet av et brkdels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet for arbeidsoppgaven. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
Ikke bruk elektronverktoyet hvis av/pa-bryteren er defekt. Et elektronverktoy som/DDKE Ienger kan slas av eller pa, er farlig og ma repareres.
Trekk stopselet ut av strmkilden og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehør erler legger bort maskinen. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som icibruk, ma oppbevares utilgengelig for barn. Ikke la personer som iciker fortrolige med elektroverktoyet er icke har lest disse anvisingene bruke verktoyet.Elektroverktoy er farlige narde brukes av uerfarne personer.
Vær noye med vedlikeholdet av elektroverktoyet og tilbehøret. Kontroller om bevegelige verktoydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktoyets funksjon. Få reparert elektroverktoyet for det brukes igjen hvis det er skadet. Dárlig vedlikeholdte elektroverktoy er ársaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg seksa ofte fast og er lettere a fore.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn de som er angitt, kan føre til farlige situasjoner.
Hold handtak og gripeflater tøre, rene og uten olje ellert. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situsjoner.

Service

Elektroverktøyet magkun repareres av kualifiserte fagpersoner og bare med originale respedeler. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsanvisninger for diamantbormaskiner

Ved boreoperasjoner som krever at det brukes vann, ma vannet rettes bort fra brukerens arbeidsomrade, ellert ma braokes en oppsmlingsanordning. Slike

sikkerhetstiltak holder brukerens arbeidsomrade tort, og reduserer faren for elektrisk stot.

Bruk de isolerte grepsflatene nár du holder elektroverktøyet under arbeid der skjaeretilbehoret kan komme borti skjulte ledninger erller verktoyets ledning. Skjaeretilbehør somkommen i beroring med en strømforende ledning, kan gjore eksponerte metalldeler pa elektroverktøyet stromførende og dermed giBruken elektrisk stot.
Bruk horselvern under diamantboring. Eksponering for stoy kan fore til horselstap.
Hvis boret blokkeres, ma du slutte autove trykk nedover, og sla av verktoyet. Inspiser, og iverksett tiltak for a eliminere arsaken til blokkeringen av boret.
Fer en diamantbormaskin startes pa nytt i et emne, ma det kontrolleres at boret roterer fritt. Hvis boret blokkeres, kan det hende at det ikke starter, verktøyet blir overbelastet eller diamantbormaskinen Iesner fra emnet.
Nar borstativet sikres til emnet med forankrings- og festemidler, er det viktig a kontrollere at forankringen er dimensjonert for a holde og sikre maskinen under bruk. Hvis emnet er mykt ell porost, kan forankringen trekkes ut, sikat borstativet losner fra emnet.
Nar borstativet sikres til emnet med en sugekopp, skal sugekopen festes pa en jevn, ren overflate som okay er poros. Ma okay sikres til laminerte overflater som fliser aller komposittbelegg. Hvis okay emnet er jevnt, flatt ell er godt festet, kan sugekopen trekke seg bort fra emnet.
Kontroller at det er tilstrekkelig vakuum for og under boring. Hvis vakuumet icke er tilstrekkelig, kan sugekopen lnsne fra emnet.
Bor aldri med maskinen sikret bare av sugekoppen, unntatt ved boring nedover. Hvis vakuumet blir borte, Iesner sugekoppen fra emnet.
Sarg for at personer og arbeidsomraretp den andresiden icke utsettes for fare ved boring gjennomvegger ell er tak.Boret kan stikke ut gjennom hullet,llerkjernen kan falle ut pden andre sider.
Dette verktoyet ma ikke brukes til boring over hodehoyde med vanntilforsel. Dersom detkommen vann i elektroverktoyet, øker risikoen for elektriske støt.
Bruk egnede detektorer for a finne skjulte strom-/ gass-/vannledninger, ell spor hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medfrole brann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Inntrengi en vannledning forarsaker materielle skader og kan medfore elektriske stot.
Bruk sklisikre ske. Slik unngar du skader som kan oppsta hvis du sklr pa glatte flater.
Bruk aldri elektroverktoyet uten den medfolgende feilstromvernebryteren (PRCD).

Pass pa at verken personer i arbeidsomradyet ellerelektroverktoyet selvkommen ikontakt med vannetsomkommen ut.
Forlat aldri verktoyet for det er stanseht. Innsatsverktoy som fortsetter a gα kan forarsake skader.
Sett opp borstativet riktig for bormaskinen monteres. Det er viktig at det settesammen riktig for at det skal fungere problemfritt.
Fest bormaskinen sikkert pa borstativet for du bruker den. Hvis bormaskinen glir i borstativet, kan du miste kontrollen.
Fest borstativet pa et fast, plant underlag. Hvis borstativet kan gli ell er blustabilit, kan icke bormaskinen fores jevnt og sikkert.
Hold tinkoblingsledningen til bormaskinen i god avstand fra arbeidsomradet. Med skadede aller opphopede ledninger oker risikoen for elektriske stot.
Du ma ikke overbelaste borstativet og ikke bruke det som stige eller stillas. Hvis du stav på eller overbelaster borstativet, kan det före til at borstativets tyngdepunkt forskyves oppover og det velter.
Borstativer som ici er i bruk, ma oppbevares utilgengelig for barn. Persona som ici er fortrolige med utstyret aller ici har lest disse anvisingene, ma ici bruke det. Utstyret representerer fare nar det brakes av ukyndige personer.
Fortharbeidpaborstativetllerbormaskinen,pauseriarbeitetognarrborstativetikkebrukesmausikredetmotutilsiktetbevegelsevedatdu skrur faststoppbremsen.
Elektroverktøyet må bare med stromforsyning fra tilstrekkelig dimensjonerte stromnett med beskyttelseseleder.
Du ma alltid feste borstativet ved hjelp av plugg, vakuum (tilbehør) eller hurtigspennsøyle, sik at det ikke velterningar diamantbormaskinen og borekronen er satt i stativet.
Kontroller at vannforende slanger, forbindelsesdeler og vannopssamlingsringen (tilbehør) er i feilfri stand. Skift ut skadde eller slitte deler for nests gangs bruk. Vann som renner ut av deler pa elektroverktoyet oker faren for elektrisk stot.

Produktbeskrivelse ogytelsesspesifikasjoner

Les sikkerhetsanvisingene og instruksene. Hvis违法犯罪 instruksene tas til følge, kan det oppsta elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonone i begynnelsen av bruksanvisningen.

86|Norsk

Forskiftsmessig bruk

Transportabel diamantbormaskin GDB 350 WE + GCR 350

Diamantbormaskin

Elektroverktøyet er beregnet for våtboring i mineralske materialer som betong, armert betong og mur sammen med diamantborekroner og en vanntilforsel. Elektroverktøyet kan kombineres med en avsugsanordning (vannoppsamlingsring og våt-/tørrsuger).

Elektroverktøyet skal bare brukes sammen med diamantborstativet GCR 350. Arbeid over hodehøyde er ikke tillatt.

Diamantborstativ

Diamantborstativet er beregnet brukt som holder for Bosch diamantbormaskin GDB 350 WE. Ved hjelp av maskinadapteren 2608 550 622 er det ogsa mulig a feste diamantbormaskinen GDB 2500 WE. Det skal ikke brukes til andre verktøy.

Diamantborstativet kan plasseres pa gulvet eller veggen ved hjelp av en plugg.

Diamantborstativet kan plasseres pa gulvet ved hjelp av vakuum (tilbehør), eller pa veggen (ved bruk av en ekstra sikring). Feste over hodehoyde er ikke tillatt.

Diamantborstativet kan plasseres pa gulvet ved hjelp av hurtigspennsoylen.Det er ici tillatt a feste det pa veggen aller over hodehoyde.

Illustrertekomponenter

Nummereringen av de illustrrente komponentene refererer til bildet av elektroverktøyet og borstativet pa illustrasjonssidene.

Diamantbormaskin

(1) Jordfeilbryter (PRCD)
(2) Av/pa-bryter
(3) Girvelger
(4) Krantilkoblingsstykke
(5)Vannstengekran
(6) Borekrone
(7)Borespindel
(8) Hurtigutlserelement
(9) Bormaskinens bareahandtak
10) Skruer til bormaskinens baerehandtak

Angivelsenige gelder for merkespenning [U] pa 230 V. Ved avvikende spentning og at uftreIer ser for bestemte land kan disse angivelseniete variere.

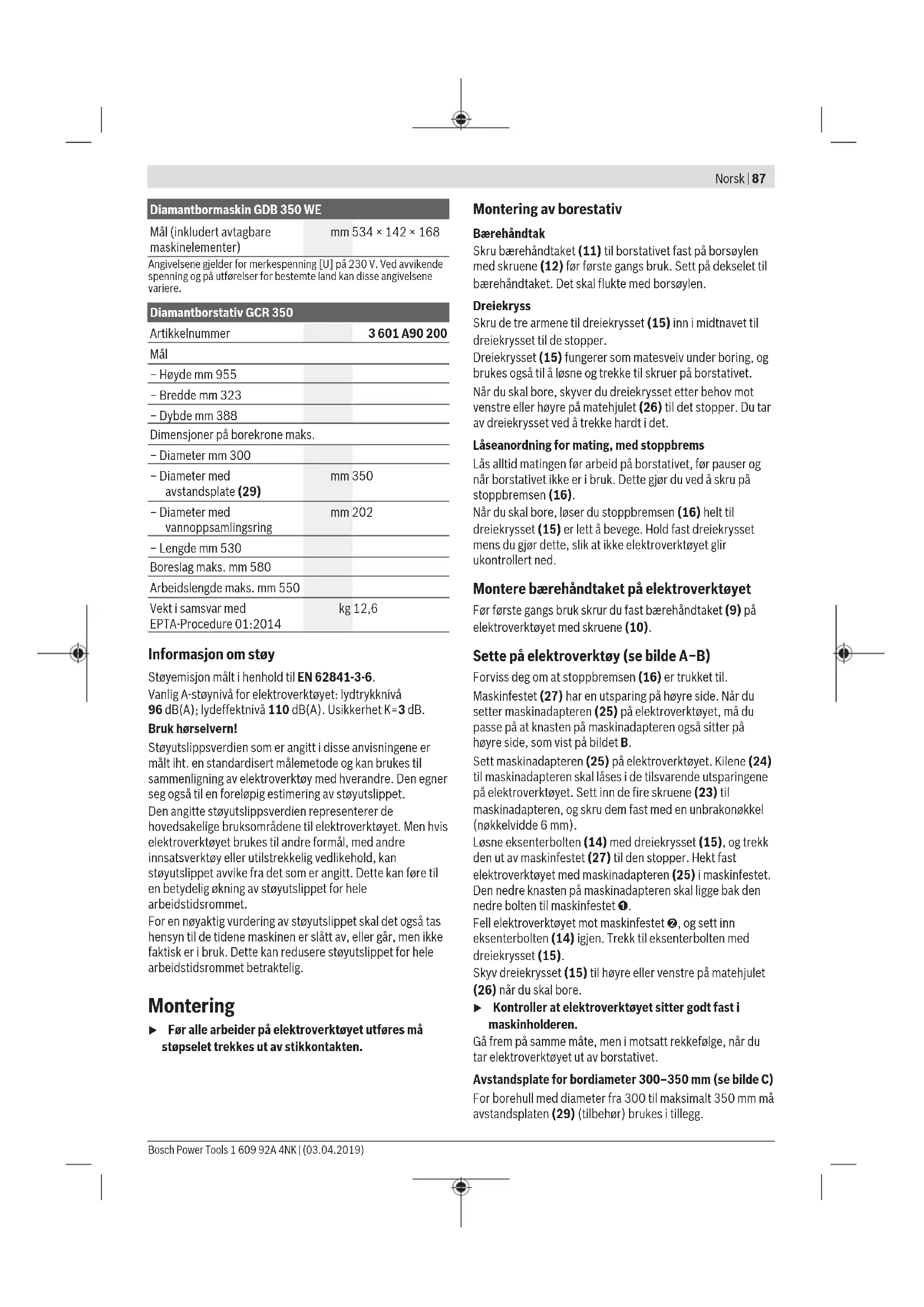

Diamantborstativ GCR 350

Artikkelnummer		3601 A90 200
Mål
- Høyde mm 955
- Bredde mm 323
- Dybde mm 388
Dimensjoner på borekrone maks.
- Diameter mm 300
- Diameter medavstandsplate (29)	mm 350
- Diameter medvannoppsamlingsring	mm 202
- Lengde mm 530
Boreslag maks. mm 580
Arbeidslengde maks. mm 550
Vekt i samsvar medEPTA-Procedure 01:2014	kg 12,6

Informasjon om stoy

Stoyemisjon malt i henhold til EN 62841-3-6.

Vanlig A-stynivarelektroverktoyet:lydtrykkniva 96 dB(A); lydeffektniva 110 dB(A).Usikkerhet K=3 dB.

Bruk harselvern!

Stoyutslipspsverdien som er angitt i disse anvisingene er malt iht. en standardisert malemetode og kan brukes til samaenligning av elektroverktoy med hverandre. Den egner seg ogsa til en forelopig estimering av stoyutslippet.

Den angitte stoyutslippsverdien representerer de hovedsakelige bruksomradsene til elektroverktoyet. Men hviselektroverktoyet brukes til andre formal, med andre innsatsverktoy er utilisstrekkelig vedlikehold, kan stoyutslippet avike fra det som er angitt. Dette kan fere til en betydelig okning av stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av stoyutslippet skal det ogsa tas hensyn til de tidene maskinen er slatt av, ellr gár, men ikke faktisk er i bruk. Dette kan reduzere stoyutslippet for hele arbeidstidsrommet betraktelig.

Montering

Før alle arbeider pa elektroverktøyet utfores ma storpselet trekkes ut av stikkontakten.

Montering av borestativ

Barehhandtak

Skru barehandtaket (11) til borstativet fast pa borsoylen med skruene (12) for forste gangs bruk. Sett pa dekselet til barehandtaket. Det skal fluke med borsoylen.

Dreiekryss

Skru de tre armene til dreiekrysset (15) inn i midtnavet til dreiekrysset til de stopper.

Dreiekrysset (15) fungerer som matesveiv under boring, og brukes ogsa til a lnsne og trekke til skruer pa borstativet.

Nár du skal bore, skyver du dreiekrysset fetter behov mot venstre ell her hýre pá matehjulet (26) til det stopper. Du tar av dreiekrysset ved à trekke hardi det.

Forviss deg om at stoppbremsen (16) er trukket til.

Maskinfestet (27) har en utsparing pa hoyre side. Nar du setter maskinadapteren (25) pa elektroverktoyet, ma du passe pa at knasten pa maskinadapteren ogsa sitter pa hoyre side, som vist pa bildet B.

Sett maskinadapteren (25) pa elektroverktoyet. Kilene (24) til maskinadapteren skal lases i de tilsvarende utsparingene pa elektroverktoyet. Sett inn de fire skruene (23) til maskinadapteren, og skru dem fast med en unbrakonokkel (nokkelvidde 6 mm).

Løsne eksenterbolten (14) med dreiekrysset (15), og trekk den ut av maskinfestet (27) til den stopper. Hekt fast elektroverktøyet med maskinadapteren (25) i maskinfestet. Den nedre knasten på maskinadapteren skal ligge bak den nedre bolten til maskinfestet 0.

Fell elektroverktoyet mot maskinfestet og sett inn eksenterbolten (14) igjen. Trekk til eksenterbolten med dreiekrysset (15).

Skyv dreiekrysset (15) til hýre eller venstre på matehjulet (26) nár du skal bore.

Kontroller at elektroverktøyet sitter godt fast i maskinholderen.

Gä frem på samme mæt, men i motsatt rekkefge, nar du tar elektroverktøyet ut av borstativet.

Avstandsplate for bord diameter 300 - 350mm (se bilde C)

For borehull med diameter fra 300 til maksimalt 350 mm ma avstandsplaten (29) (tilbehør) brukes i tillegg.

88|Norsk

Sett da maskinadapteren (25) pa avstandsplaten (29), og sorg for at kilene (24) til maskinadapteren festes i de tilsvarene sporene pa avstandsplaten.

Sett deretter avstandsplaten (29) med maskinadapteren (25) på elektroverktøyet. Kilene (31) til avstandsplaten ma festes i de tilsvarende utsparingene på elektroverktøyet. Sett inn de fire skruene (30) til avstandsplaten, og skru dem fast med unbrakonokkel (nøkkelvidde 6 mm).

Fest deretter elektroverktøyet på borstativet som beskrevet over.

Festing av borestativet

Merknad: Fest borstativet uten klaring. Slik unngar du at borekronen klemmes fast og segmenter rives av. Avhengig av underlaget ma borestativet festes med plugg. vakuum ell hurtigspennsøyle pa det planlagte borehullet.

Plassering av borestativet for festing

Merk av onsket midten av borehullet pa underlaget. Marker de ytre malene til borekronen du onsker a bore med, med midten av borehullet som senter.

Fest borstativet (med pāsatt elektroverktøy) med plugg, vakuum eller hurtigspennsøyle. Den monterte borekronen skal flukte med mälene som er markert.

Feste med plugg (se bilde D)

Til festing av borestativet med plugger (tilbehør) i murverk eller betong borer du et separat festehull.

Avstand plugghull - midten av planlagt borehull

Diameter Dybde

optimal	285 mm
mulig	275-375 mm

For plughullet gelder falgende mäl:

Murverk 20 mm 85 mm

Betong 16 mm 50 mm

Sett inn en belongplugg med ekspansjonskile aller en murplugg (32). Skru hurtigspennspindelen (33) inn i pluggen.

Sett pā borstativet og en underlagsskive, og skru fast med en vingemutter (34). Skru fast vingemutteren med en fastnokkel (nokkelvidde 27 mm) etter nivelleringen.

Feste med vakuum krever at underlaget er glatt og jevnt. Det er/DDt tillatt a bruke donne festemetoden pa pss ell mur.

Etter at vakuumforbindelsen er opprettet, setter du nivelleringsskruene (18) lett ned på underlaget, sik at

borstativet sitter helt fast og tetningsringen avspennes litt. Ellers sitter borstativet svert mykt pa tetningsringen. For tilkobling av vakuumpumpe og Bosch vakuumsett leser og folger duBruksanvisingene for disse.

Falg sikkerhets- og arbeidsinformasjonen for vakuumpumpen og vakuumsettet svart noye!

Feste med hurtigspennsøyle (se bilde E)

Du kan feste borstativet med en Bosch-hurtigspennsøyle (tilbehør) mellom gulvet og taket. Fastspenningsområdet er mellom 1,7 og 3 m.

Sett enden pa hurtigspennsoylen pa bunnplaten til borstativet. Platen i taket som den andre enden pa hurtigspennsoylen settes mot, ma vare tilstrekkelig stabil, og den ma vare sikret mot a forskyve seg.

Drei nivelleringsskruene (18) inn erer ut enkeltvis helt til libellen (28) (ved loddrett montering) er justert helt noyaktig.

Lánsa borestativetmed pluggfesting ell hurtigspennsøylen.

Insetting/utskifting av borekronen

Før alt arbeid pa borstativet ell er bormaskinen, fpr pauser i arbeidet og nar borstativet ikke brukes ma du sikre det mot utilsiktet bevegelse ved at du skur fast stoppbremsen.

Innsetting av borekrone

Kontroller borekronene ffor de settes inn. Bruk bare feilfrie borekroner. Skadede ell er deformerte borekroner kan fore til farlige situasjoner.

Rengjør borekronen før insetting. Smør gjengene til borekronen eller spray det med korrosjonsbeskyttelse.

Skru en 1 1/4"-UNC-borekrone (6) på borespindelen (7).

Kontroller at borekronen sitter fast. Galt eller ikke sikkest festerde borekroner kan løsne i lopet av driften og utsette deg for fare.

Fjerning av borekronen

Bruk vernehansker ved utskifting av borekronen. Borekronen kan blir varm nár elektroverktøyet brukes i lengre tid.

Løsne borekronen (6) med en fastnøkkel (nøkkelvidde 41 mm). Hold imot med en annen fastnøkkel (nøkkelvidde 32 mm) pa tokanten til borespindelen (7).

Hurtigutøserelementet (8) gjør det letteræ á lysne borekronen (6).

Tilkoplig av vannkjøling

Hvis vätborekroner违法犯罪 Hvis vätborekroner违法犯罪 diamantsegmentene skades unless borekronen can blokkere i borgen. Pass derfor på tilstrekkelig vanntilforsel ved vätboring.

Ved forstorrese av en eksisterende boring ma donne lukkes godt for a oppna en tilstrekkelig kjoling av borekronen.

Montere vannoppsamlingsring for vannavsug (se bilde F)

Vannopsamlingsringen (se „Tilbehör/reservedeler“, Side 90) er beregnet brukt sammen med diamantborstativet GCR 350 og diamantbormaskinen GDB 350 WE.

Skjaer en apning for den onskede bordiameteren i tetningsloket.

Skyv spennfjaren (35) inn i mellomrommet mellom
bunnplaten (19) og borsoylen (21) helt til den stopper. Pass
på at den vinklede delen av spennfjaren vender ned.

Sett vannopsamlingsringen i riktig stilling, og leggsppennfjaeren pa kontaktpunktene pa vannopsamlingsringen. (Laskene pa endene tilspennfjaeren brukes nar sppennfjaeren trekkes opp.)

Spennkraften til fjaren gjør at vannoppsamlingsringen og tetningen trykkes mot underlaget og hinder,ammen med vakuumet til våt-/tørrsugeren, at vann renner ut.

Vannoppsamlingsringen kan dreies i spennringen nár avsugsstussen skal settes i onsket stilling (f.eks. for a optimere vannavlopet ved horizontal boring). Du apner da lasn til spennringen pa vannoppsamlingsringen, dreier vannoppsamlingsringen etter onske og lukker lasen igjen.

Bruk

Endring av borevinkelen

Fare arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Stram alle skruene igjen etter justering av borstativet.

Borstativet fär ikke brukes for hettemutteren (17) til vinkeljusteringen er strammet igjen.

Igangsetting

Vær oppmerksom på nettspenningen! Spenningen til strømkilden på stemme overens med angivelsene på elektroverktøyets typeskilt.

Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse vedrarende planlagte borerig. Kapp armeringer kun med tillatelse fra en statiker.
Kontroller de actuelle rommene mht. hindringer ved borerger som gár giennom vegger erer gulv. Byggeplassen ma stenges og borkjernen ma sikres mot a falle ned ved hjelp av en forskaling.

Funksjonstest pä jordfeilbryteren (PRCD)

Du ma kontrollere om jordfeilbryteren (PRCD) (1) fungerer riktig hver gang for arbeidet pabegynnes:
- Trykk på TEST-knappen på jordfeilbryteren (PRCD). Den rode kontrollampen slukker.
- Trykk på RESET-knappen. Det skal na vare mulig à slä pa elektroverktøyet.

Elektroverktøyet påkke brukes hvis jordfeilbryteren (PRCD) er defekt.

Innkobling

Trykk pa RESET-knappen pa jordfeilbryteren (PRCD) (1).

Sett vannstengekranen (5) på gjennomstrømning.

For a sla pa elektroverktoyet setter du av/pa-bryteren (2) i stillingen 1.

Utkobling

For a slá av elektroverktøyet setter du av/pa-bryteren (2) i stillingen 0.

Skru igjen vannstengekranen (5).Koble krantilkoblingsstykyket (4) fra vanntilforselen etter at arbeidet er slutt. Apne vannstengekranen (5), og slipp ut restvannet.

Startströmbegrensing

Elektroverktoyets elektronikk sørger for at motoren starter mykt, og hindrer deemed for hoy startstrøm.

Gjenstartbeskyttelse

Gjenstartbeskyttelsen hindrer ukontrollert start av elektroverktoyet etter brudd pa strormforsyningen.

For a slä pa igjen trykker du pa RESET-knappen pa jordfeilbryteren (PRCD) (1). Sett deretter av/pabryteren (2) i utkoblet stilling, og slä pa elektroverktøyet igjen.

Med girvelgeren (3) kan tre turtall stilles inn.

Fare alle arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.

90|Norsk

Nar du skal bore, Iser du stoppbremsen (16) helt til dreiekrysset (15) er lett a bevege. Hold fast dreiekrysset mens du gjor dette, sik at/DDE elektoverktoyet glir ukontrollert ned.

Bor med lav'turtall i 1. gir helt til borekronen roterer vibrasjonsfritt i materialet. Deretter kan du eventuelt skifte til 2. eller 3. gir.

Prestrykket ma i lopet av boringen tilpasses til arbeidsmaterialiet som bores. Bor med jevnt trykk. Trekk borekronen litt ut av boringen av og til, sik at boreslagget fjernes fra diamantsegmentene.

Drei elektronverktogyet ned til onsket boredybde med dreiekrysset (15).Sveiv deretter tilbake til borekronen er helt synlig.

For a oppna maksimal mulig arbeidslangde ma du fjerne borekjernen sa snart den fyller borekronen helt. F deretter borekronen inn i borehullet igjen, og bor til maksimumsdybeden.

Overbelastningskobling

Hvis borekronen sitter i klem ell er laseg, avbrytes driften av borespindelen. Du ma da sla av elektroverktoyet med en gang, sik at du unngar slitasje og varmeutvikling.

Løsne borekronen ved á dreie mot høyre og venstre med en passende fastnøkkel. Trekk samtidig elektroverktøyet forsiktig ut av borehullet.

Overlastbeskyttelese

Hvis overbelastningsgrensen overskrides, begyinner elektroverktoyet a pulsere merkbart. Reduser kontakttrykket helt til elektroverktoyet igjen fungerer normalt.

Hvis ikke kontakttrykkekreduseres,slæ elektroverktøyet av. Du kan da sla pa elektverktoyet igjen umidelbart,men du bør fortsette arbeidet med reduset kontakttrykk.

Fjerning av borekjernen

La vannet renne en kort stund etter boringen for a skylle ut boreslammet mellom borekrone og borekjerne.

Hvis borkjernen sitter fast i borekronen, ma du sla pa borekronen med et mykt tre-ller kunststoffstykke og pa donne maten lse borkjernen. Ved behov kan borkjernen trykke ut med en pinne gjennom innstikksenden pa borekronen.

Merknad: Ikke slå på borekronen med harde gjenstander (fare for deforming)!

Service og vedlikehold

Vedlikehold og rengjering

Før alle arbeider på elektroverktøyet utføres mæ stæpselet trekkes ut av stikkontakten.
Hold selve elektroverktoyet og ventilasjonsslissene alltid rene, fora kunne arbeide bra og sikkert.

Sorg for at tannstangen (22) og foringsflatene til borsylen (21) alltid er rene.

Rengjør borespindelen (7) etter at arbeidet er slutt. Spray korrosjonsbeskyttesesmiddel på borespindelen og borekronen (6) na og da.

Hvis det er nodvendig a skifte ut tilkoblingsledningen, ma dette gjores av Bosch eller godkjente Bosch serviceverksteder, sik at det iekke oppstar fare for sikkerheten.

Etterjustere styrerullene (se bilde G)

Styrerullene kan hetter hvert ble slitt, og det oppstar da klaring mellom styrerullene og borsoylen. For a fjerne denne klaringen ma du etterjustere de to styrerullene pa siden til stoppbremsen (16).

Losne de to sekskantmutterne (36) med en toppnokkel (nokkelvidde 17 mm).

Stram deretter de to unbrakoskruene (37) jevnt, helt til klaringen er minimert.

Stram de to sekskantmutterne (36) igjen.

Transport

Du kan sette fra deg borstativet med pasatt elektroverktoy. Du ma da dreie elektroverktoyet sa langt som mulig i retning bunnplaten med dreiekrysset (15), sik at/DDke borstativet velter.

For sikker transport tar du elektroverktoyet ut av borstativet. Du kan transporte borstativet ogsa med pasatt elektroverktoy pa plane flater.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og resededelene. Du finner ogsa sprengskisser og informasjon om resedeler pa www.bosch-pt.com

Boschskundeveilederteamhjelper deg gjerne hvis du har sporsmalomvareprodukter og tilbehor.

Ved alle foresporcersl og reservedelsbestillinger ma du oppgi det 10-sifredeproduktnummeret som er angitt pa produits typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Deponering

Elektroverktoy, borstativ, tilbehör og emballasje mä leveres til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover ma gammelt elektroverktoy som ikke longer kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Suomi

Turvallisuusohjeet
