ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS50N3513WW SAMSUNG

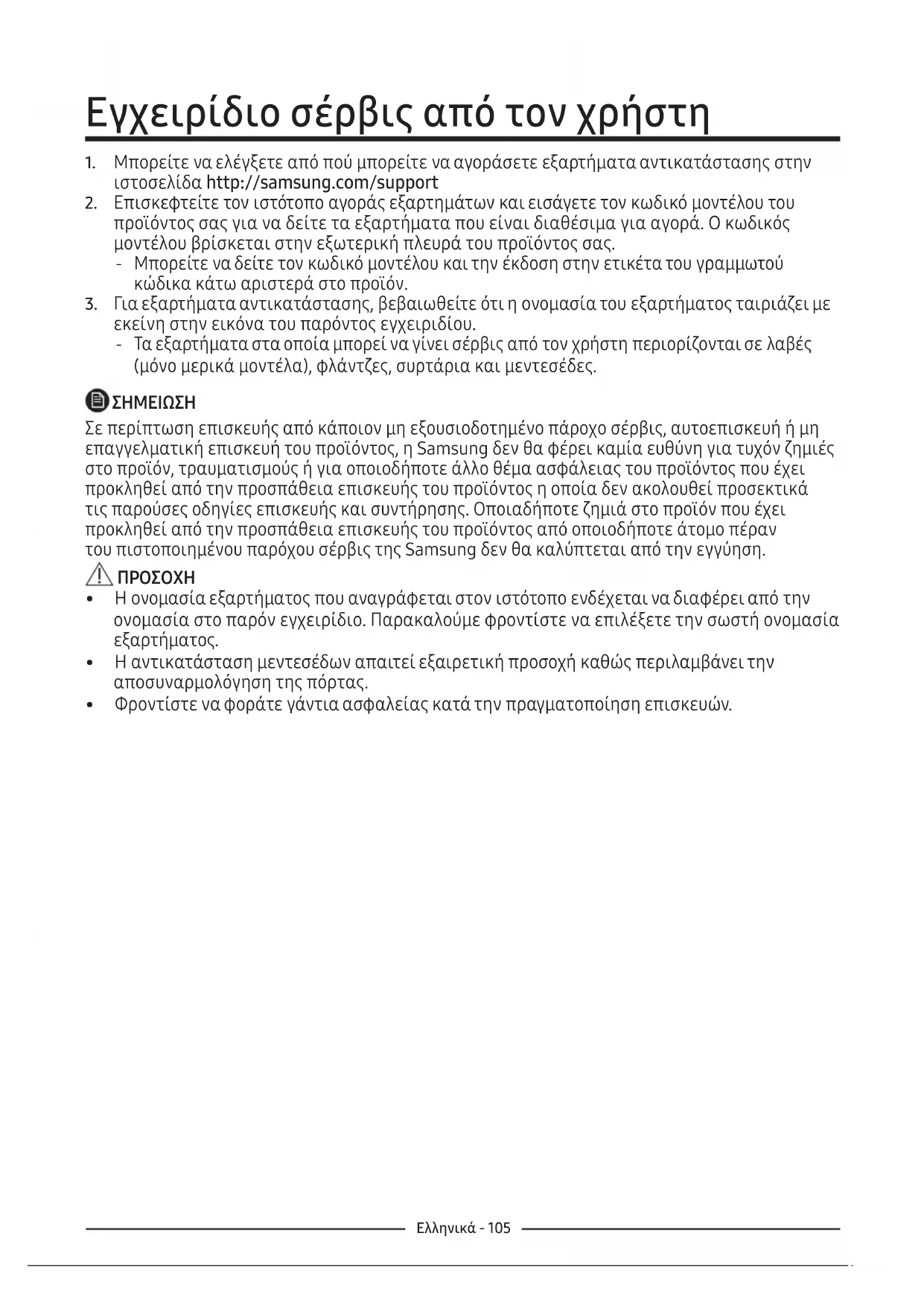

1. Μπορείτε να ελέγξετε από πού μπορείτε να αγοράσετε εξαρτήματα αντικατάστασης στην

ιστοσελίδα http://samsung.com/support

2. Επισκεφτείτε τον ιστότοπο αγοράς εξαρτημάτων και εισάγετε τον κωδικό μοντέλου του

προϊόντος σας για να δείτε τα εξαρτήματα που είναι διαθέσιμα για αγορά. Ο κωδικός μοντέλου βρίσκεται στην εξωτερική πλευρά του προϊόντος σας. ‐ Μπορείτε να δείτε τον κωδικό μοντέλου και την έκδοση στην ετικέτα του γραμμωτού κώδικα κάτω αριστερά στο προϊόν.

3. Για εξαρτήματα αντικατάστασης, βεβαιωθείτε ότι η ονομασία του εξαρτήματος ταιριάζει με

εκείνη στην εικόνα του παρόντος εγχειριδίου. ‐ Τα εξαρτήματα στα οποία μπορεί να γίνει σέρβις από τον χρήστη περιορίζονται σε λαβές (μόνο μερικά μοντέλα), φλάντζες, συρτάρια και μεντεσέδες.

Σε περίπτωση επισκευής από κάποιον μη εξουσιοδοτημένο πάροχο σέρβις, αυτοεπισκευή ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν θα φέρει καμία ευθύνη για τυχόν ζημιές στο προϊόν, τραυματισμούς ή για οποιοδήποτε άλλο θέμα ασφάλειας του προϊόντος που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος η οποία δεν ακολουθεί προσεκτικά τις παρούσες οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος από οποιοδήποτε άτομο πέραν τουπιστοποιημένου παρόχου σέρβις της Samsung δεν θα καλύπτεται από την εγγύηση.

• Η ονομασία εξαρτήματος που αναγράφεται στον ιστότοπο ενδέχεται να διαφέρει από την ονομασία στο παρόν εγχειρίδιο. Παρακαλούμε φροντίστε να επιλέξετε την σωστή ονομασία εξαρτήματος.

• Η αντικατάσταση μεντεσέδων απαιτεί εξαιρετική προσοχή καθώς περιλαμβάνει την αποσυναρμολόγηση της πόρτας.

• Φροντίστε να φοράτε γάντια ασφαλείας κατά την πραγματοποίηση επισκευών.Ελληνικά - 106

Η πραγματική εικόνα και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν ανάλογα με το μοντέλο και τη χώρα.Ελληνικά - 107 Αντικατάσταση λαβής Απαιτούμενα εργαλεία (δεν παρέχονται) Για την αφαίρεση των λαβών

Η παρούσα διαδικασία ισχύει για το τμήμα του ψυγείου και του καταψύκτη. Η ονομασία μοντέλου μοιάζει κάπως έτσι: RS54**3****, RS52**3****, RS50**3****, τα στοιχεία που αντικαθιστούν τους αστερίσκους ενδέχεται να διαφέρουν ανάλογα με το μοντέλο. Ο/Οι αστερίσκος(οι) στον κωδικό μοντέλου υποδεικνύει(ουν) ένα μοντέλο παραλλαγής και ενδέχεται να αντικαταστήσει(ουν) το (0-9) ή το (A-Z) μέσα στον κωδικό μοντέλου.

• Κατά την αντικατάσταση της λαβής πόρτας, φροντίστε να μην γρατζουνίσετε το μπροστινό μέρος της

• Πιέστε δυνατά τις λαβές στα υποστηρίγματα. Φροντίστε να μην υπάρχει καθόλου κενό ανάμεσα στα υποστηρίγματα και την πόρτα.

• Βιδώστε σφιχτά τις βίδες όταν τοποθετείτε τη λαβή.

• Ελέγξτε αν η λαβή είναι σφιχτά βιδωμένη πριν χρησιμοποιήσετε το προϊόν. Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή

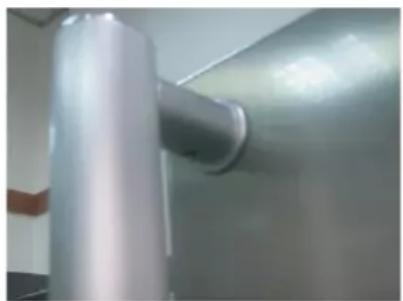

1. Οι συνδεσμολογίες της λαβής

βρίσκονται στο μπροστινό μέρος τηςπόρτας του ψυγείου.

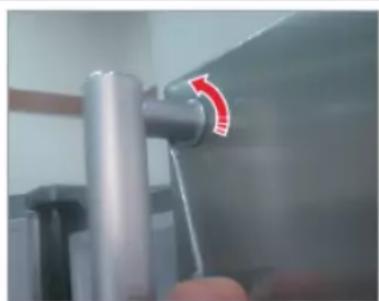

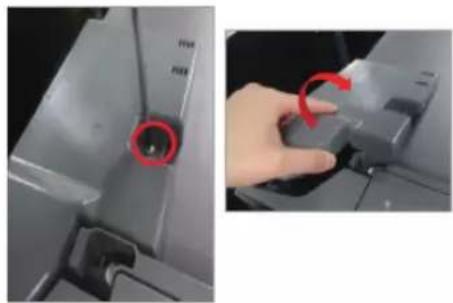

2. Εισάγετε το μικρό κατσαβίδι με

επίπεδη κεφαλή στην οπή στο κάτω μέρος της λαβής στήριξης του καπακιού και τραβήξτε τη συνδεσμολογία λαβής προς τα έξω στην μπροστινή πλευρά στρίβοντας τοκατσαβίδι προς τη μια πλευρά. Περιστρέψτε τη συνδεσμολογία λαβής προς τη μια πλευρά για να αποσυναρμολογήσετε την κάτω θέσηΕλληνικά - 108

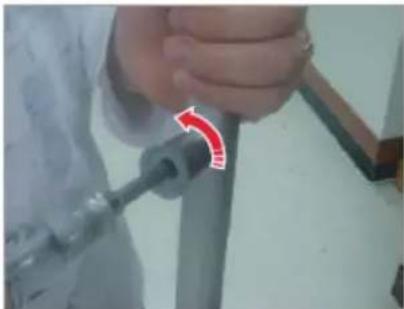

3. Ξεβιδώστε τους 4 κοχλίες για να

αποσυναρμολογήσετε τη λαβή στήριξης καπακιού και τη λαβή στήριξης.

4. Τραβήξτε τη λαβή στήριξης προς τα

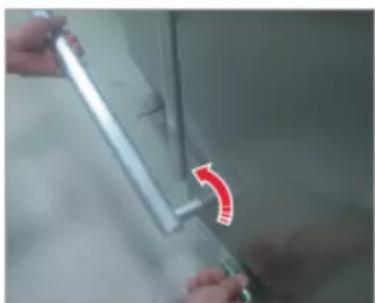

έξω χρησιμοποιώντας εξάγωνο κλειδί όπως φαίνεται ή κατσαβίδι με επίπεδη κεφαλή πιέζοντας την πίσω πλευρά.Ελληνικά - 109 Αντικατάσταση φλάντζας

Φροντίστε να τοποθετήσετε σταθερά τη φλάντζα. Διαφορετικά, ενδέχεται να διαρρέει κρύος αέρας από το ψυγείο. Για την αφαίρεση της φλάντζας

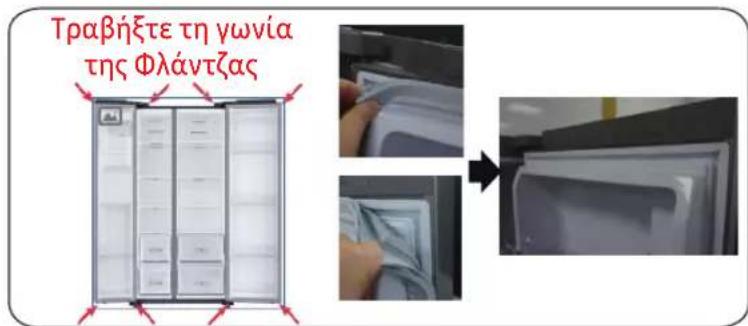

1. Τραβήξτε τις 4 γωνίες της φλάντζας.

2. Τραβήξτε το κέντρο της φλάντζας.

Για την αντικατάσταση της φλάντζας

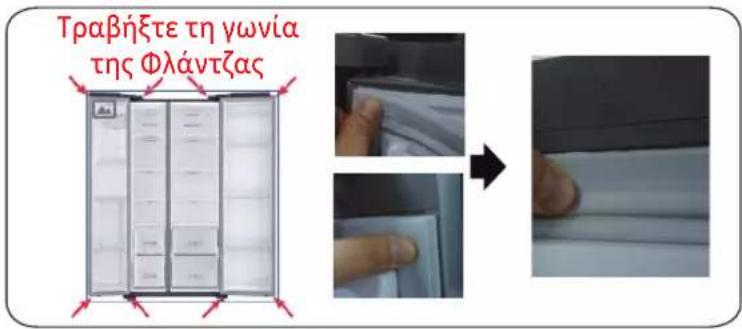

1. Ωθήστε τις 4 γωνίες της φλάντζας.

2. Ωθήστε το κέντρο της φλάντζας.

1. Ωθήστε τις 4 γωνίες της φλάντζας.

2. Ωθήστε το κέντρο της φλάντζας.

Τραβήξτε τη γωνία της Φλάντζας Τραβήξτε τη γωνία της ΦλάντζαςΕλληνικά - 110 Αντικατάσταση συρταριού Αντικατάσταση μεντεσέ

Ελέγξτε αν το συρτάρι μπήκε σωστά μέσα στον σιδηρόδρομο κατά τη συναρμολόγηση. Για την αντικατάσταση των μεντεσέδων, πρέπει να αφαιρέσετε πρώτα τις πόρτες.

• Κατά την αφαίρεση των πορτών, δώστε ιδιαίτερη προσοχή καθώς οι πόρτες είναι βαριές.

• Πριν την αντικατάσταση των πορτών τοποθετήστε ένα μαλακό επίθεμα, όπως ένα χαρτόνι, πάνω στο πάτωμα για να αποφύγετε τυχόν εκδορές πάνω στην πόρτα όταν βάζετε τις πόρτες κάτω.

• Καθώς οι μεντεσέδες απαιτούν προσεκτικό χειρισμό και πρέπει να αντικαθιστώνται από δύο ήκαι περισσότερα άτομα, σας προτείνουμε να ζητήσετε επαγγελματικό τεχνικό σέρβις.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να κρατάτε την πόρτα, τότε η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι σφιχτά βιδωμένος πάνω στον μεντεσέ.

• Ελέγξτε αν ο μεντεσές είναι σφιχτά βιδωμένος στην καμπίνα.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίωσης είναι σωστά συνδεδεμένοι.

• Προσέξτε να μην καταστρέψετε τα καλώδια όταν βιδώνετε το πάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ξαπλώσετε το ψυγείο χρειάζονται τουλάχιστον 2 άτομα.

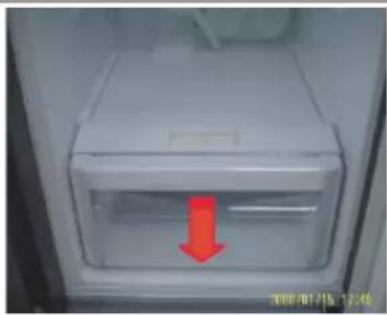

• Αποσυνδέστε το καλώδιο παροχής ρεύματος πριν αναστρέψετε τις πόρτες. Για την αφαίρεση του συρταριού 1. Τραβήξτε προς τα έξω το συρτάρι όσο πιο έξω γίνεται.2. Γύρετε το συρτάρι προς τα πάνω και τραβήξτε το προς τα έξω μέχρι να αφαιρεθεί. Για την επανατοποθέτηση των συρταριών Η επανατοποθέτηση των συρταριών ακολουθεί την αντίστροφη σειρά των αντίστοιχων βημάτων αφαίρεσης. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm Καρυδάκι 10 mm Καρυδάκι 8 mm Κλειδί 10 mmΕλληνικά - 111 Αναστροφή της πόρτας

Για τα μοντέλα με λαβές, αναστρέψτε πρώτα τις λαβές. (Για λεπτομερείς πληροφορίες, βλέπε την ενότητα "Αναστροφή θέσης της λαβής πόρτας (Για μοντέλα με λαβή ράβδο)".)

1. Αποσυνδέστε το καλώδιο παροχής ρεύματος

και αφαιρέστε τις βίδες από το κάλυμμα 1 με κατσαβίδι Phillips. Έπειτα ανοίξτε την πόρτα του Καταψύκτη και τραβήξτε τα άγκιστρα στα πλάγια για να χαλαρώσετε το κάλυμμα. Σηκώστε το κάλυμμα προς το μέρος σας για να το αποσυνδέσετε.

2. Αποσυνδέστε τα δύο πάνω περιβλήματα.

3. Αφαιρέστε τους τρεις κοχλίες κρατώντας τον

4. Αποσυνδέστε τον πάνω μεντεσέΕλληνικά - 112

1. Αποσυνδέστε το Καλώδιο παροχής ρεύματος.

Θα πρέπει να εργαστούν πάνω από 2άτομα. Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.

1. Αποσυνδέστε τον Εύκαμπτο σωλήνα.

(Μόνο κάτω αριστερό μεντεσέ)

2. Εκτονώστε το νερό μέσα στον Εύκαμπτο σωλήνα.

(Μόνο κάτω αριστερό μεντεσέ)

3. Αφαιρέστε τον Κοχλία(3ea).

(Με ένα κλειδί ή με γερμανικό κλειδί 10 mm)

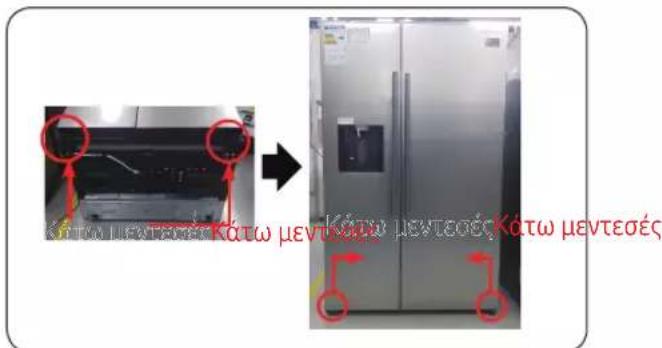

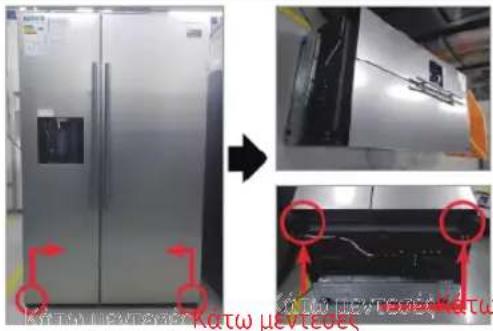

4. Αφαιρέστε τον Κάτω μεντεσέ Δ/Α.

1. Συναρμολογήστε τον κάτω μεντεσέ στο κάτω

(Με ένα κλειδί ή με γερμανικό κλειδί 10 mm)

2. Συνδέστε τον Εύκαμπτο σωλήνα (Μόνο κάτω

3. Συναρμολογήστε το νερό μέσα στον Εύκαμπτο

(Μόνο κάτω αριστερό μεντεσέ) Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.

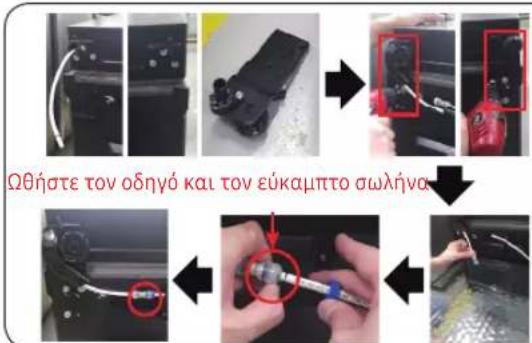

1. Συναρμολογήστε τον κάτω Μεντεσέ Δ/Α.

Θα πρέπει να εργαστούν πάνω από 2άτομα.

τραβήξτε τον οδηγό και τον εύκαμπτο σωλήνα Ωθήστε τον οδηγό και τον εύκαμπτο σωλήνα Κάτω μεντεσέςΚάτω μεντεσές Κάτω μεντεσέςΚάτω μεντεσές Κάτω μεντεσέςΚάτω μεντεσές Κάτω μεντεσέςΚάτω μεντεσέςБългарски - 113 Ръководство за обслужване за потребителя
