Merkki	Samsung
Malli	RS50N3513WW
Tuotetyyppi	Ranskalaisten ovien jääkaappi, jossa on laatikollinen pakastin
Mitat (K x L x S)	1778 x 908 x 739 mm (arvio)
Nettopaino	97 kg (arvio)
Ilmastoluokka	SN-T (lauhkeasta trooppiseen)
Energialuokka	E (arvio)
Kokonaisnettokapasiteetti	505 l (arvio)
Jääkaapin nettokapasiteetti	340 l (arvio)
Pakastimen nettokapasiteetti	165 l (arvio)
Virtalähde	220-240 V, 50 Hz
Tärkeimmät toiminnot	Monivirtausjäähdytys, automaattinen sulatus, elektroninen ohjaus, digitaalinen näyttö
Sulatustyyppi	Automaattinen
Kylmäaine	R-600a (isobutaani) (arvio)
Melutaso	42 dB(A) (arvio)
Käyttäjän korjattavissa olevat osat	Kahvat, tiivisteet, laatikot, saranat
Huolto ja puhdistus	Sisäpuolen säännöllinen puhdistus, tiivisteiden tarkistus, tarvittaessa manuaalinen sulatus
Turvallisuus	Irrota pistoke ennen korjausta, käytä suojakäsineitä, käsittele ovia kahden hengen voimin
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä, varaosat Samsung Support -sivustolla

Usein kysytyt kysymykset - RS50N3513WW SAMSUNG

Kuinka RS50N3513WW-jääkaapin oven suunta vaihdetaan?

Irrota laite verkosta, poista yläsuojus, irrota liittimet, pura yläsarana ja alasarana. Vaihda saranoiden paikkaa ja kokoa uudelleen. Tämä toimenpide vaatii vähintään kaksi henkilöä.

Kuinka oven kahva vaihdetaan?

Käytä pientä litteää ruuvimeisseliä irrottaaksesi alasuojus, sitten irrota 4 ruuvia. Poista kahva ja tuki kokonaisuudessaan. Asentaaksesi toista vaiheet päinvastaisessa järjestyksessä ja kiristä ruuvit kunnolla.

Kuinka pakastimen laatikko irrotetaan?

Vedä laatikko rajoittimeen asti, kallista sitä ylöspäin ja vedä, kunnes se irtoaa. Asentaaksesi toista päinvastaisessa järjestyksessä.

Kuinka oven tiiviste vaihdetaan?

Vedä tiivisteen 4 kulmaa, sitten keskiosa. Asentaaksesi työnnä 4 kulmaa, sitten keskiosa. Varmista, että tiiviste on kunnolla kiinni, jotta kylmä ilma ei karkaa.

Mistä löydän varaosat tähän malliin?

Mene Samsung Support -sivustolle (http://samsung.com/support) ja kirjoita mallikoodi RS50N3513WW. Sieltä löydät kahvat, tiivisteet, laatikot ja saranat.

Mitä työkaluja korjaukseen tarvitaan?

Ristipääruuvimeisseli, litteä ruuvimeisseli, 11 mm jakoavain, 10 mm hylsyavain, 8 mm hylsyavain, 10 mm jakoavain.

Mitä tehdä, jos ovi ei sulkeudu kunnolla?

Tarkista tiiviste (vaihda, jos kulunut) ja saranat (kiristä tarvittaessa). Varmista, että laite on vaakasuorassa.

Kuinka jääkaapin sisäpuoli puhdistetaan?

Irrota laite verkosta, tyhjennä elintarvikkeet, puhdista pehmeällä liinalla ja saippuavedellä. Huuhtele ja kuivaa. Älä käytä hankaavia aineita.

Mitä tehdä, jos laite pitää epänormaalia ääntä?

Tarkista, että laite on vaakasuorassa ja takaseinät eivät kosketa seinää. Normaaleihin ääniin kuuluvat kompressori ja tuuletin.

Mikä on menettely kahvan asennon vaihtamiseksi?

Katso käyttöohjeen kohtaa 'Oven kahvan asennon vaihto'. Irrota kahva, siirrä tuet toiselle puolelle ja kokoa uudelleen. Varo naarmuttamasta ovea.

KÄYTTÖOHJE RS50N3513WW SAMSUNG

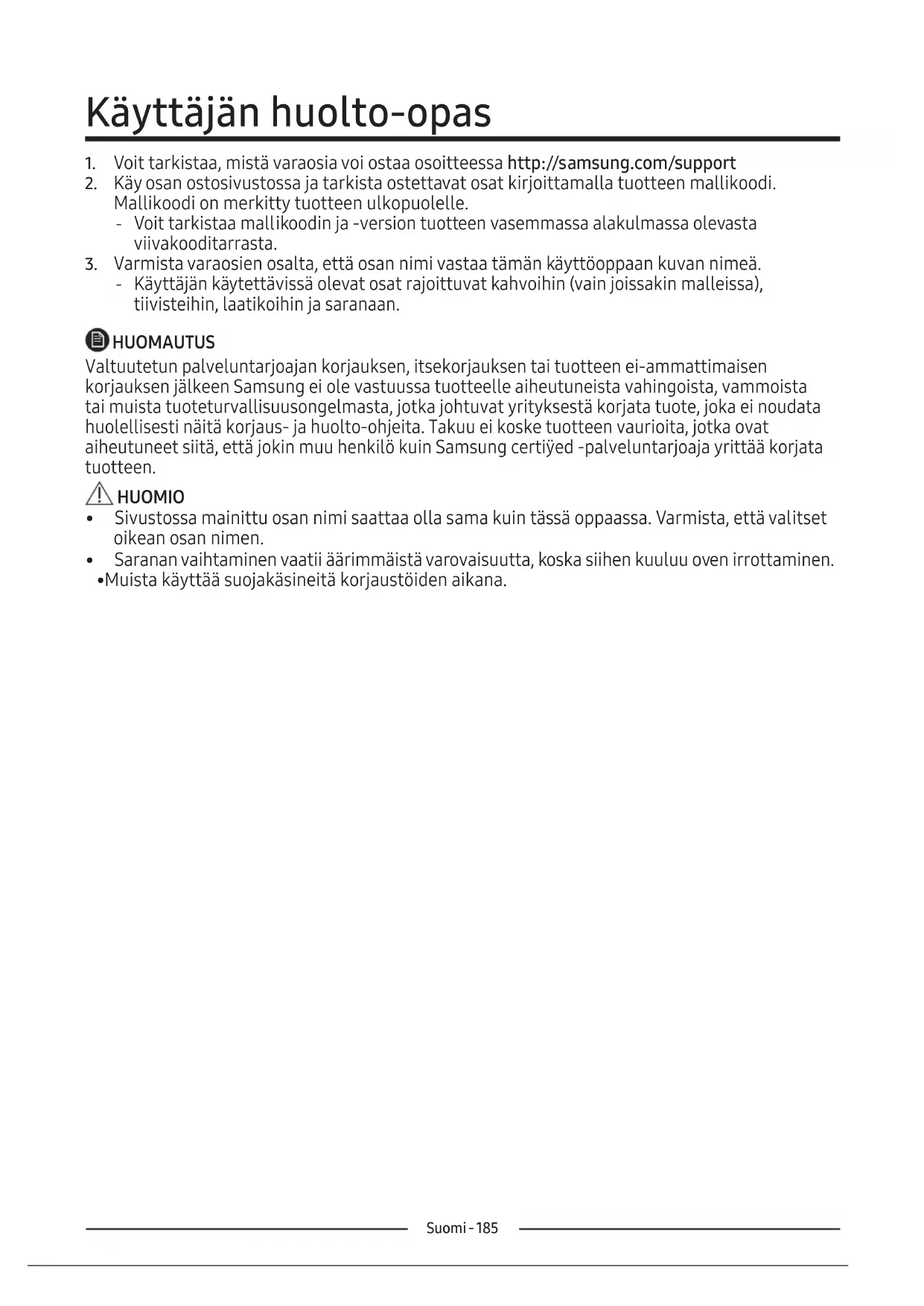

Käyttäjän huolto-opas

1. Voit tarkistaa, mistä varaosia voi ostaa osoitteessa http://samsung.com/support
2. Käy osan ostosivustossa ja tarkista ostettavat osat kirjoittamalla tuotteen mallikoodi.

Mallikoodi on merkitty tuotteen ulkopuolelle.

- Voit tarkistaa mallikoodin ja -version tuotteen vasemmassa alakulmassa olevasta viivakooditarrasta.

1. Varmista varaosien osalta, että osan nimi vastaa tämän käyttöoppaan kuvan nimeä.

- Käyttäjän käytettävissä olevat osat rajoittuvat kahvoihin (vain joissakin malleissa), tiivisteihin, laatikoihin ja saranaan.

HUOMAUTUS

Valtuutetun palveluntarjoajan korjauksen, itsekorjauksen tai tuotteen ei-ammattimaisen korjauksen jälkeen Samsung ei ole vastuussa tuotteelle aiheutuneista vahingoista, vammoista tai muista tuoteturvallisuusongelmasta, jotka johtuvat yrityksestä korjata tuote, joka ei noudata huolellisesti näitä korjaus- ja huolto-ohjeita. Takuu ei koske tuotteen vaurioita, jotka ovat aiheutuneet siitä, että jokin muu henkilö kuin Samsung certiÿed -palveluntarjoaja yrittää korjata tuotteen.

! HUOMIO

• Sivustossa mainittu osan nimi saattaa olla sama kuin tässä oppaassa. Varmista, että valitset oikean osan nimen.
• Saranan vaihtaminen vaatii äärimmäistä varovaisuutta, koska siihen kuuluu oven irrottaminen.
• Muista käyttää suojakäsineitä korjaustöiden aikana.

Jääkaapin todellinen kuva ja osat voivat vaihdella mallista ja maasta riippuen.

Mallin nimi näyttää tältä: RS54**3***, RS52**3*, RS50**3*, Mikä korvaa tähdet, voi vaihdella mallin mukaan.

Mallikoodin tähdet ilmaisevat varianttimallin ja voivat korvata (0-9) tai (A-Z) mallikoodissa.

HUOMIO

• Kun vaihdat ovenkahvaa, älä naarmuta oven etuosaa.
  Paina tukien kahvoja tiukasti. Varmista, ettei tukien ja oven välissä ole rakoa.
• Kiinnitä ruuvit tiukasti kahvaa kiinnitettäessä.
  Tarkista ennen tuotteen käyttöä, että kahva on tiukasti kiinni.

Tarvittavat työkalut (ei toimiteta)

Litteäpääinen ruuvimeisseli

Kahvojen irrottaminen

HUOMAUTUS

Tämä menettely koskee sekä jääkaappia että pakastinosastoa.

1. Kahvakokoonpanot sijaitsevat jääkaapin oven etuosassa.

2. Aseta pieni litteäpäinen ohjain korkin tukikahvan alaosassa olevaan reikään ja vedä kahvakokoonpano ulos etupuolelle kääntämällä ohjainta toiselle puolelle.

Käännä kahvakokoonpano toiselle puolelle, jotta ala-asento hajoaa

1. Jaa korkin tukikahva ja tukikahva ruuvaa 4 ruuvia irti.

1. Vedä tukikahva ulos kuusiopinnalla kuvan osoittamalla tavalla tai litteäpäinen ohjain työntämällä takapuolta.

Tiivisteen vaihto

VAROITUS

Varmista, että kiinnität tiivistän yrmly. Muussa tapauksessa jääkaapista voi vuotaa kylmää ilmaa.

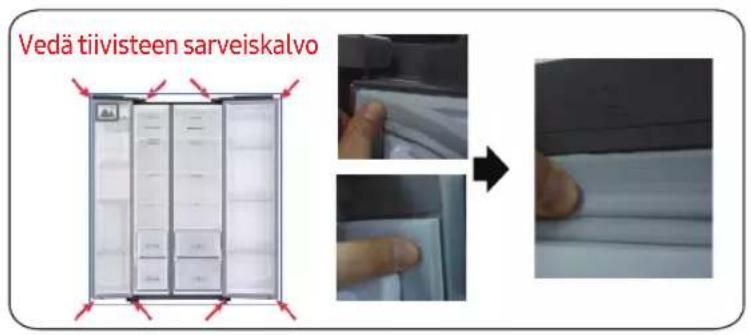

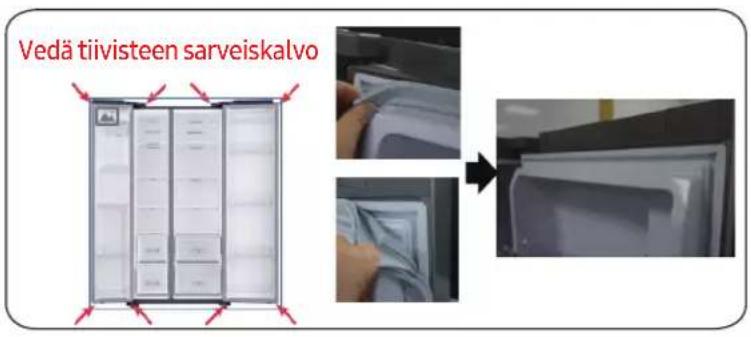

Tiivistys irrottaa

1. Vedä tiivisteen 4 kulmaa.
2. Vedä tiivistän keskikohdasta.

Tiivisteen uusiminen

1. Työnnä tiivisteen neljää kulmaa.
2. Työnnä tiivistön keskikohdasta.

1. Työnnä tiivisteen neljää kulmaa.
2. Työnnä tiivistön keskikohdasta.

VAROITUS

Tarkista, että laatikko on asetettu oikein kiskoon asennuksen aikana.

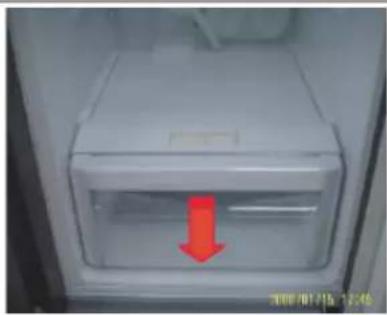

Laatikon irrottaminen

1. Vedä laatikko niin pitkälle kuin se menee.

2. Kallista laatikkoa ylöspäin ja vedä sitä ulos, kunnes se poistetaan.

Laatikoiden kiinnittäminen uudelleen

Laatikoiden kiinnittäminen uudelleen noudattaa niiden poistovaiheiden käänteistä järjestystä.

Saranan vaihto

Saranat on ensin poistettava saranoilta.

VAROITUS

• Kun poistat ovia, ole erittäin varovainen, koska ovet ovat raskaita.
• Ennen saranan vaihtamista aseta lattialle pehmeä tyyny, kuten pahvi, jotta ovi ei naarmuuntu, kun asetat ovet alas.
• Koska saranat on käsiteltävä huolellisesti ja korvattava kahdella tai useammalla henkilöllä, suosittelemme, että soitat ammattitaitoista teknistä palvelua.
• Jos irrotat saranan pitämällä ovea kiinni, ovi voi pudota ja aiheuttaa vammoja.

•Varmista, että akseli on tiukasti kiinni saranassa.
•Tarkista, että sarana on tiukasti kiinni kaapissa.
•Varmista, että johtoliittimet on kytketty oikein.
- Varo vahingoittamasta johtoja, kun kiinnität yläkantta.

Varoitus

• Jääkaapin kallistaminen/laskeminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen ovien kääntämistä.

Tarvittavat työkalut (ei toimiteta)

Philipsin ruuvimeisseli Litteäpääinen ruuvimeisseli 11 mm kiintoavain

10 mm hylsyavain 8 mm hylsyavain 10 mm kiintoavain

Oven kääntäminen

HUOMAUTUS

Jos mallissa on kahvat, käännä ensin kahvat. (Lisätietoja on kohdassa "Ovenkahvan asennon kääntäminen (Mallit, joissa on palkkikahvat)".)

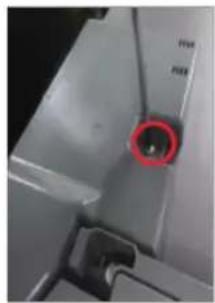

1. Irrota virtajohto, andremove 1 peiteruuvit ristipäämeisselillä. Avaa sitten pakastimen luukku ja löysää kansi vetämällä koukut sivuilta. Irrota kansi nostamaan kansi sinua kohti.

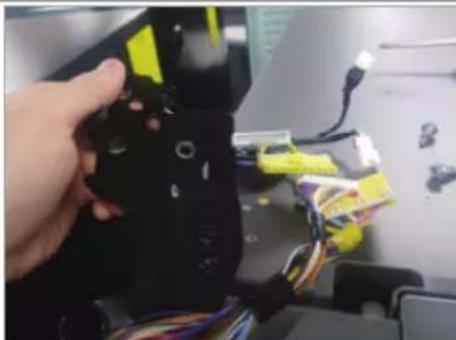

2. Irrota kaksi yläkoteloa.

1. Irrota saranaa pitävät kolme pulttia.

Täytyy työskennellä enemmän kuin 2 henkilöä.

Irrota virtajohto pistorasiasta ennen yllä olevan toiminnon suorittamista.

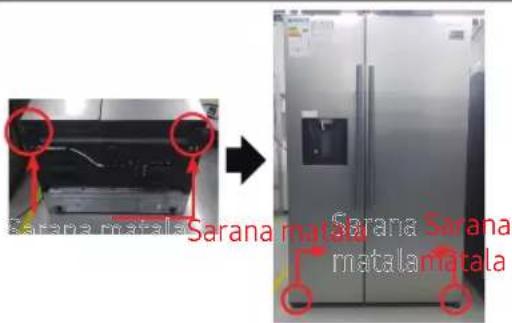

Sarana matala

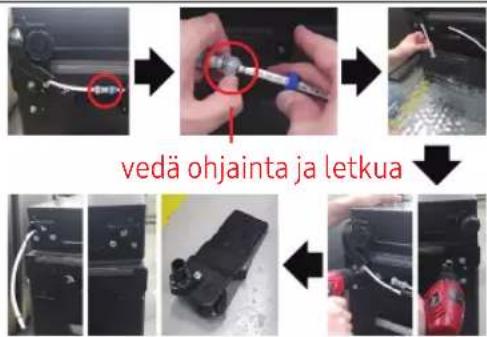

1. Irrotaletku. (Vain sarana matala vasen)
2. Poistovesiletkussa. (Vain sarana matala vasen)
3. Irrotapultti(3ea). (Käytä kiintoavainta tai 10mm laatikkoavainta)

4. Poista sarana Matala R/L.

5. Asenna sarana matalalle pohjaan. (Käytä kiintoavainta tai 10mm laatikkoavainta)

6. liitä letku (vain sarana matala vasen)
7. Asennavesiletkuun. (Vain sarana matala vasen)

Muista irrottaa virtajohto pistorasiasta ennen yllä olevan toiminnon suorittamista.

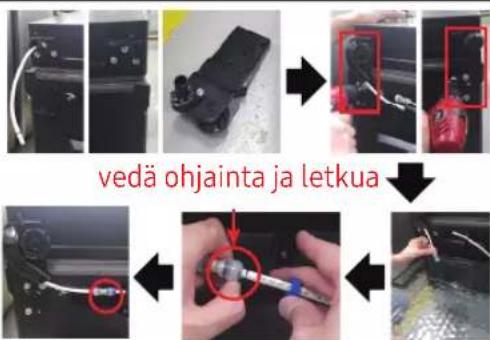

1. Asenna sarana matala R/L.
2. Laita setti päälle.

Täytyy työskennellä enemmän kuin 2 henkilöä.
