Mærke	Samsung
Model	RS50N3513WW
Produkttype	Fransk dør køleskab med fryseskuffe
Mål (H x B x D)	1778 x 908 x 739 mm (estimeret)
Nettovægt	97 kg (estimeret)
Klimaklasse	SN-T (tempereret til tropisk)
Energiklasse	E (estimeret)
Samlet nettokapacitet	505 L (estimeret)
Netto køleskabskapacitet	340 L (estimeret)
Netto fryserkapacitet	165 L (estimeret)
Strømforsyning	220-240 V, 50 Hz
Hovedfunktioner	Multi-flow køling, automatisk afrimning, elektronisk kontrol, digitalt display
Afrimningstype	Automatisk
Kølemiddel	R-600a (isobutan) (estimeret)
Støjniveau	42 dB(A) (estimeret)
Brugerreparerede dele	Håndtag, pakninger, skuffer, hængsler
Vedligeholdelse og rengøring	Regelmæssig rengøring af indersiden, kontrol af pakninger, manuel afrimning om nødvendigt
Sikkerhed	Tag stikket ud før reparation, brug sikkerhedshandsker, døre skal håndteres af to personer
Generelle oplysninger	Brugsanvisning tilgængelig på flere sprog, reservedele på Samsung Support hjemmeside

Ofte stillede spørgsmål - RS50N3513WW SAMSUNG

Hvordan vender man døren på køleskabet RS50N3513WW?

Tag stikket ud, fjern toppanelet, afbryd stik, afmonter øverste hængsel, derefter nederste hængsel. Vend hængslerne og saml igen. Denne operation kræver mindst to personer.

Hvordan udskifter man dørhåndtaget?

Brug en lille flad skruetrækker til at fjerne bunddækslet, skru derefter de 4 skruer ud. Fjern håndtag og beslag. For at montere, vend trinnene og stram skruerne godt.

Hvordan fjerner man fryseskuffen?

Træk skuffen ud til stoppet, vip den opad og træk indtil den er fjernet. For at sætte den på plads, gør det modsatte.

Hvordan udskifter man dørpakningen?

Træk i de 4 hjørner af pakningen, derefter midten. For at sætte den på, tryk de 4 hjørner ind, derefter midten. Sørg for at pakningen sidder godt fast for at undgå kold luft lækage.

Hvor finder man reservedele til denne model?

Gå til Samsung Support hjemmeside (http://samsung.com/support) og indtast modelkoden RS50N3513WW. Der finder du håndtag, pakninger, skuffer og hængsler.

Hvilke værktøjer er nødvendige til reparation?

Stjerneskruetrækker, flad skruetrækker, 11 mm nøgle, 10 mm topnøgle, 8 mm topnøgle, 10 mm nøgle.

Hvad gør jeg hvis døren ikke lukker ordentligt?

Kontroller pakningen (udskift hvis slidt) og hængslerne (stram om nødvendigt). Sørg for at apparatet er i vater.

Hvordan rengør man indersiden af køleskabet?

Tag stikket ud, tøm maden, rengør med en blød klud og sæbevand. Skyl og tør. Brug ikke slibende rengøringsmidler.

Hvad gør jeg ved unormal støj?

Kontroller at apparatet er i vater, og at bagvæggen ikke rører en væg. Normale driftslyde inkluderer kompressor og blæser.

Hvad er proceduren for at vende håndtagets position?

Se afsnittet 'Vending af dørhåndtagets position' i brugsanvisningen. Fjern håndtaget, flyt beslagene til den anden side og saml. Pas på ikke at ridse døren.

BRUGSANVISNING RS50N3513WW SAMSUNG

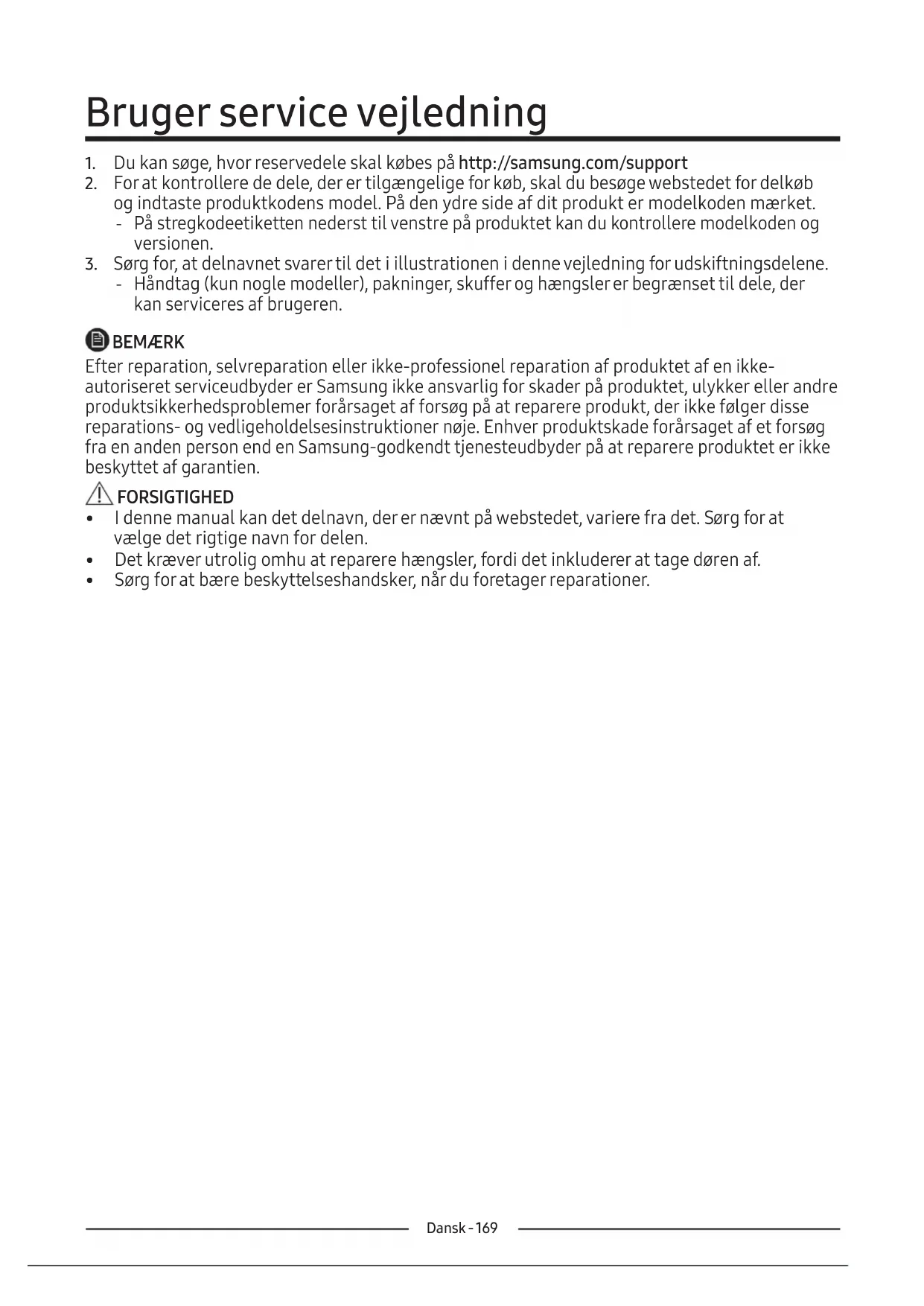

Bruger service vejledning

1. Du kan søge, hvor reservedele skal købes på http://samsung.com/support
2. For at kontrollere de dele, der er tilgængelige for køb, skal du besøge webstedet for delkøb og indtaste produktkodens model. På den ydre side af dit produkt er modelkoden mærket.

- På stregkodeetiketten nederst til venstre på produktet kan du kontrollere modelkoden og versionen.

1. Sørg for, at delnavnet svarer til det i illustrationen i denne vejledning for udskiftningsdelene.

- Håndtag (kun nogle modeller), pakninger, skuffer og hængsler er begrænset til dele, der kan serviceres af brugeren.

BEMÆRK

Efter reparation, selvreparation eller ikke-professionel reparation af produktet af en ikke-autoriseret serviceudbyder er Samsung ikke ansvarlig for skader på produktet, ulykker eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produkt, der ikke følger disse reparations- og vedligeholdelsesinstruktioner nøje. Enhver produktskade forårsaget af et forsøg fra en anden person end en Samsung-godkendt tjenesteudbyder på at reparere produktet er ikke beskyttet af garantien.

! FORSIGTIGHED

• I denne manual kan det delnavn, der er nævnt på webstedet, variere fra det. Sørg for at vælge det rigtige navn for delen.
• Det kræver utrolig omhu at reparere hængsler, fordi det inkluderer at tage døren af.
• Sørg for at bære beskyttelseshandsker, när du foretager reparationer.

Afhængigt af modellen og regionen kan det faktiske billede og de givne dele af køleskabet variere.

Udskiftning af håndtag

Modelnavnet ser sådan ud: RS54**3****, RS52**3****, RS50**3****, Hvad erstatter stjernerne kan variere afhængigt af modellen.

Stjerner i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (AZ) i modelkoden.

FORSIGTIGHED

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
• Tryk godt på håndtagene ved understøtningerne. Sørg for, at der ikke er noget mellemrum mellem understøtningerne og døren.
• Skru skruerne godt fast, når du fastgør håndtaget.
• Kontroller, at håndtaget er fastgjort før produktet bruges.

Nødvendigt værktøj (medfølger ikke)

Philips skruetrækker Flad skruetrækker

At afmontere håndtagene

BEMÆRK

Denne procedure gælder både for køleskabet og fryseren.

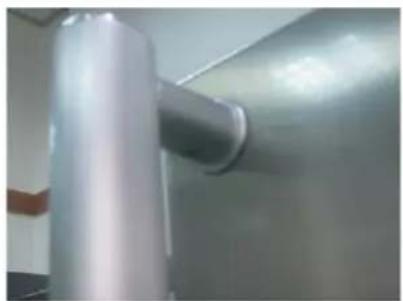

1. Händtagssamlinger er placeret på forsiden af køleskabsdøren.

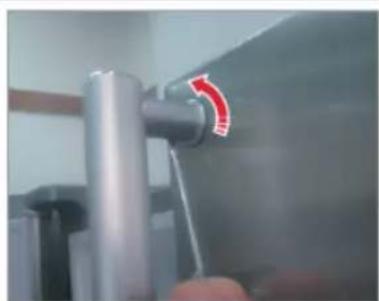

1. Sæt det lille flad driveren til hullet i bunden af Cap støtte håndtag og trække i håndtaget forsamling ud til forsiden med at dreje chauffør til den ene side.

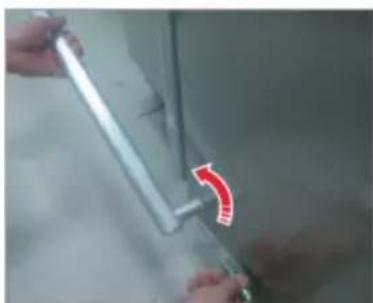

Vend håndtagsenheden til den ene side for at sprede sig omkring bundpositionen

1. Skru 4 skruer til diassemble Cap støttehåndtag og support håndtag.

1. Træk støttehåndtaget ud ved hjælp af unbrakonøgle som vist eller med fladt hoved, der skubber bagsiden.

FORSIGTIGHED

Sørg for at fastgøre pakningen. Ellers kan kold luft fra køleskabet lække.

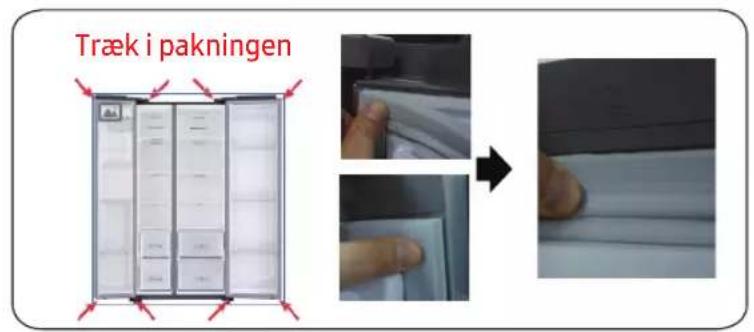

1. Træk 4 hjørner pakning.
2. Træk i midten af pakningen.

Udskiftning af pakningen

1. Skub de 4 hjørner af pakningen.
2. Skub midten af pakningen.

1. Skub de 4 hjørner af pakningen.
2. Skub midten af pakningen.

Udskiftning af skuffe

FORSIGTIGHED

Kontroller, at skuffen er indsat korrekt i skinnen under samlingen.

For at fjerne skuffen

1. Træk skuffen ud så langt den går.
2. Vip skuffen op, og træk den ud, indtil den er fjernet.

For at fastgøre skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIGHED

• Vær yderst forsigtig, når du fjerner dørene, da dørene er tunge.
- Før du udskifter hængslerne, skal du lægge en blød pude såsom pap på gulvet for at forhindre ridser på døren, när du placerer dørene.
- Da hængslerne skal håndteres og fjernes omhyggeligt af to eller flere personer, anbefales det, at du tilkalder dygtig teknisk assistance.
• Døren kan falde ned og forårsage personskade, hvis du fjerner hængslet uden at holde døren.
- Sørg for, at akslen er strammet godt fast på hængslet.
- Kontroller, at hængslet er fastgjort til kabinettet.
•Sørg for, at ledningstilslutningerne er tilsluttet korrekt.
- Når du fastgør topdækslet, skal du passe på ikke at beskadige ledningerne.

ADVARSEL

•Vipning / lægning af køleskabet kræver mindst 2 personer.
- Træk netledningen ud, inden du bakker på dørene.

Nødvendigt værktøj (medfølger ikke)

Philips skruetrækker Flad skruetrækker 11 mm skruenøgle

10 mm topnøgle 8 mm topnøgle 10 mm skruenøgle

Vender døren om

BEMÆRK

For modeller med håndtag skal du først vende håndtagene. (For detaljeret information, se afsnittet "Vendning af dørhåndtagets position (For modeller med barhåndtag)"

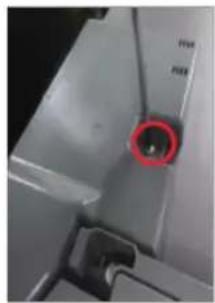

1. Frakobl netledningen, og fjern 1 dækselskruer med en stjerneskruetrækker.

Åbn derefter frysedøren, og træk i kroge på siderne for at løsne dækslet.

Løft dækslet op mod dig for at løsne det.

1. Frakobl de to øverste huse.

2. Fjern de tre bolte, der holder hængslet.

3. Adskil det øverste hængsel fra

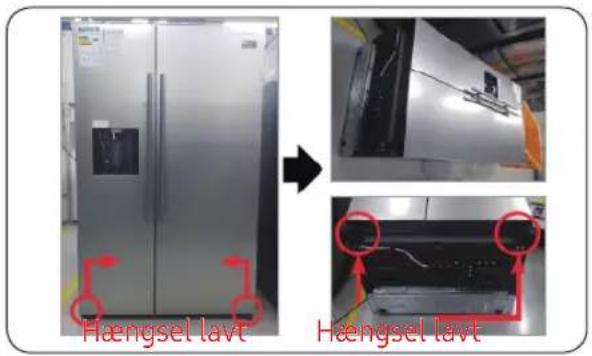

1. Frakobl netledningen.
2. Læg sættet ned.

Skal arbejde mere end 2 personer.

Sørg for at trække netledningen ud, før du udfører ovenstående handling.

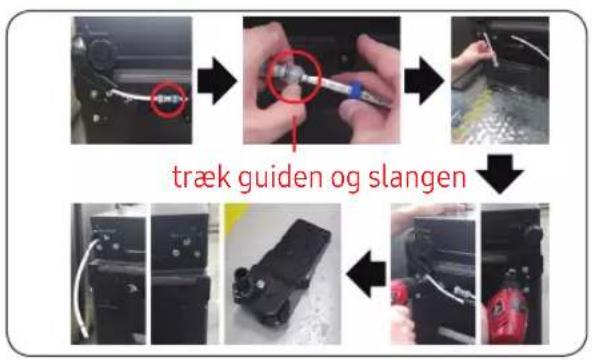

1. Afbrydslangen. (Kun hængsel lavt til venstre)
2. Udstødningsvand i slange. (Kun hængsel lavt til venstre)
3. Fjern bolten (3ea). (Brug en skruenøgle eller en 10 mm boksnøgle)

4. Fjern Hængsel Lavt R / L.

5. Saml hængslet lavt på bunden. (Brug en skruenøgle eller en 10 mm boksnøgle)

6. tilslut slange (kun hængsel lavt til venstre)
7. Saml vand i slangen. (Kun hængsel lavt til venstre)

Sørg for at trække netledningen ud, før du udfører ovenstående handling.

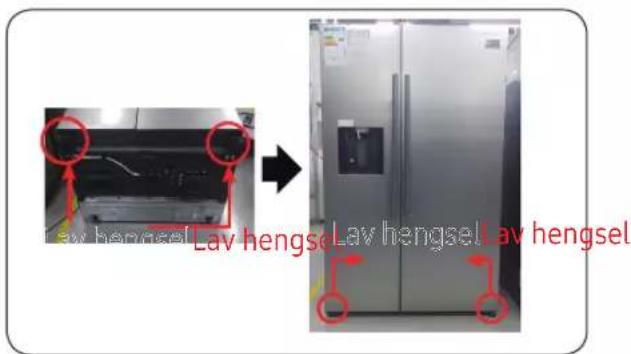

1. Saml hængsel lavt R / L.
2. Sæt sættet op.

Skal arbejde mere end 2 personer.
