INSTRUKCJA OBSŁUGI RS50N3513WW SAMSUNG

1. Na stronie http://samsung.com/supportmożna sprawdzić, gdzie kupić części zamienne

2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne

części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia. ‐ Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.

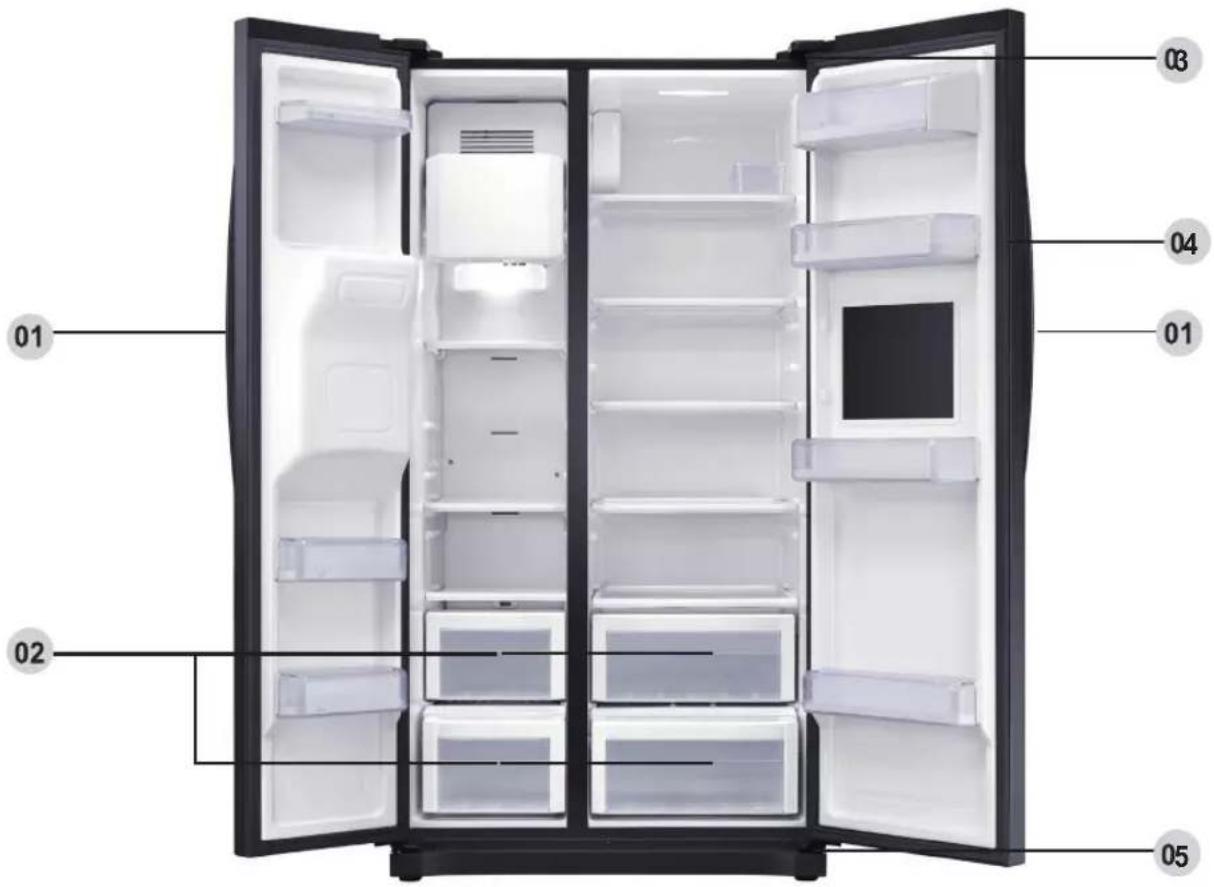

3. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie

podanej na ilustracji w niniejszej instrukcji. ‐ Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów. UWAGA Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.

• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.

• Podczas wykonywania napraw należy nosić rękawice ochronne.Polski - 66

Rzeczywisty wygląd lodówki może się różnić w zależności od modelu i kraju.Polski - 67 Wymiana uchwytu Wymagane narzędzia (poza zestawem) Aby odłączyć uchwyty UWAGA Ta procedura dotyczy zarówno lodówki, jak i zamrażarki. Nazwa modelu wygląda tak: RS54**3****, RS52**3****, RS50**3****, to, co zastępuje gwiazdki, może się różnić w zależności od modelu. Gwiazdka(y) w kodzie modelu wskazuje model wariantu i zastępuje (0-9) lub (A-Z) w kodzie modelu. PRZESTROGA

• Podczas wymiany uchwytu drzwi należy uważać, aby nie porysować frontu drzwi.

• Mocno naciśnij uchwyty przy wspornikach. Sprawdź, czy nie ma szczeliny między wspornikami adrzwiami.

• Podczas mocowania uchwytu mocno dokręć śruby.

• Przed rozpoczęciem korzystania z urządzenia należy sprawdzić, czy uchwyt jest mocno zamocowany. Śrubokręt krzyżakowy Śrubokręt płaski

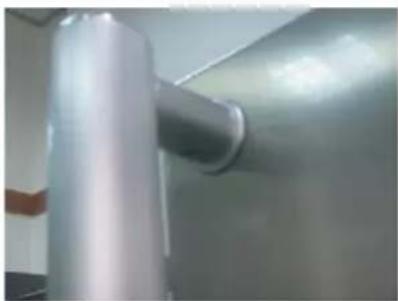

1. Zespoły uchwytów znajdują się z przodu

drzwiczek chłodziarki.

2. Włożyć mały płaski przyrząd

montażowy do otworu w dolnej części uchwytu wspornika pokrywy iwyciągnąć zespół uchwytu do przodu, obracając narzędzie prowadzące na jedną stronę. Obrócić zespół uchwytu na jedną stronę, aby go zdemontować w pobliżu dolnego położeniaPolski - 68

3. Wykręcić 4 śruby, aby zmontować

uchwyt wspornika pokrywy i uchwyt wspornika.

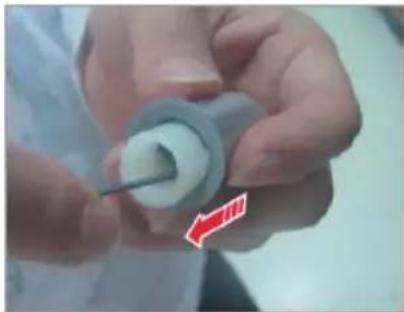

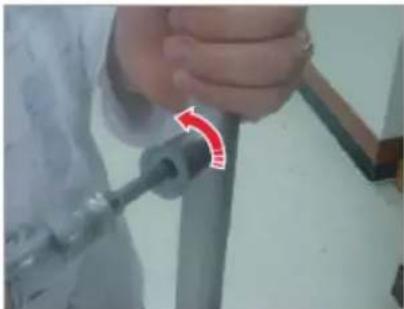

4. Wyciągnąć uchwyt wspornika

zapomocą klucza sześciokątnego, jakpokazano na rysunku, lub wkrętaka zgłówką śrubokręta, popychając tylnąstronę.Polski - 69 Wymiana uszczelki PRZESTROGA Upewnij się, że uszczelka jest prawidłowo zamocowaną. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze. W celu wymontowania uszczelki

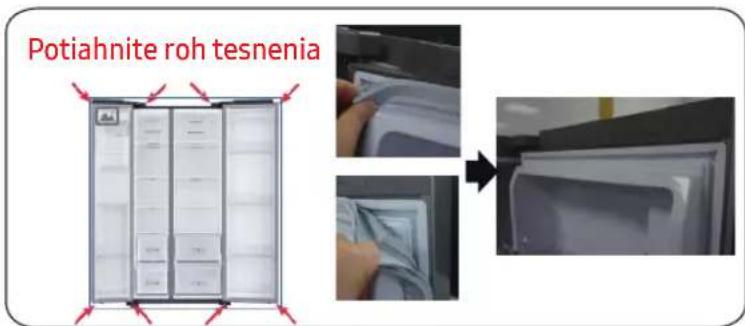

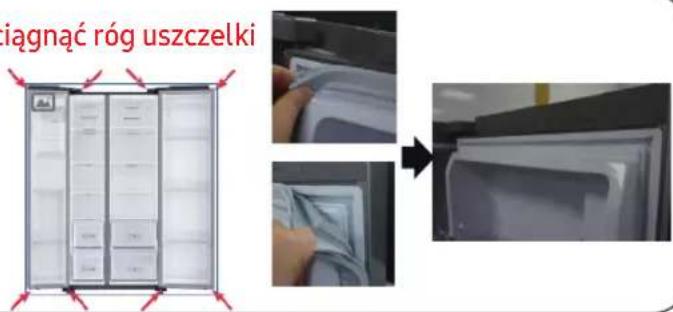

1. Wyciągnąć 4 rogi uszczelki.

2. Wyciągnąć środek uszczelki.

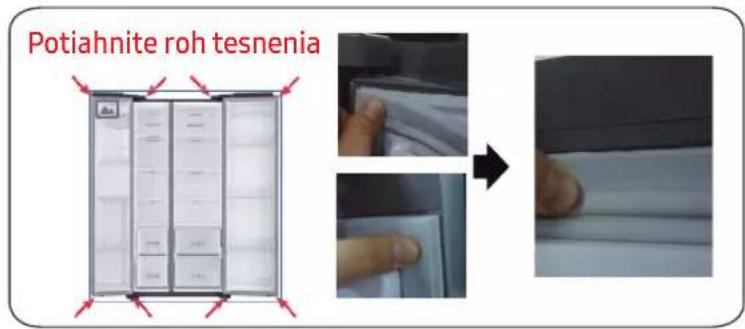

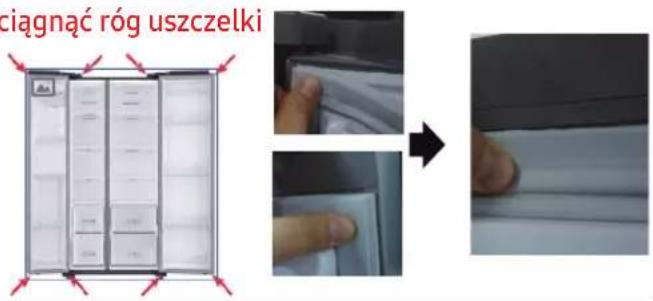

Aby wymienić uszczelkę

1. Popchnąć 4 rogi uszczelki.

2. Popchnąć środek uszczelki.

1. Popchnąć 4 rogi uszczelki.

2. Popchnąć środek uszczelki.

Wyciągnąć róg uszczelki Wyciągnąć róg uszczelkiPolski - 70 Wymiana szuflady Wymiana zawiasu PRZESTROGA W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny. Aby wymienić zawiasy, najpierw należy wymontować drzwi. PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.

• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę na podłogę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.

• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóch osób, zaleca się kontakt z profesjonalną obsługą techniczną.

• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby iobrażeń ciała.

• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.

• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.

• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.

• Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej. OSTRZEŻENIE

• Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.

• Przed odwróceniem drzwi należy odłączyć przewód zasilający. W celu wymontowania szuflady

1. Wysunąć szufladę do oporu.

2. Przechylić szufladę do góry i wyciągnąć ją,

ażdo jej wyjęcia. Aby ponownie zamontować szuflady Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu. Wymagane narzędzia (poza zestawem) Śrubokręt krzyżakowy Śrubokręt płaski Klucz 11 mm Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz zwykły 10 mmPolski - 71 Odwracanie drzwi UWAGA W przypadku modeli z uchwytami najpierw należy odwrócić te uchwyty. (Szczegółowe informacje znajdują się w rozdziale „Odwracanie położenia uchwytu drzwi (w przypadku modeli z uchwytami poręczowymi)".)

1. Odłączyć przewód zasilający i śrubokrętem

krzyżakowym odkręcić 1 śrubę pokrywy. Następnie otworzyć drzwiczki zamrażarki ipociągnąć zaczepy po bokach, aby poluzować pokrywę. Unieść pokrywę do siebie, aby ją odłączyć.

2. Odłączyć dwie górne obudowy.

3. Wykręcić trzy śruby mocujące zawias.

4. Wymontować górny zawiasPolski - 72

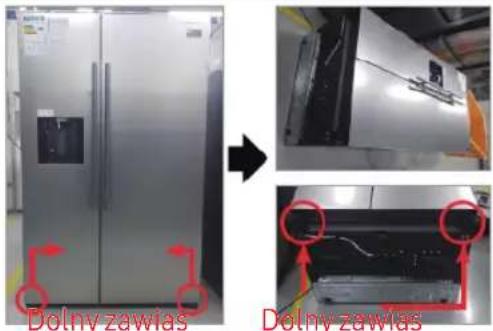

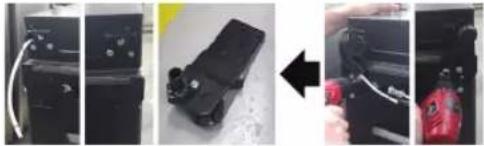

1. Odłączyć przewód zasilający.

Musi pracować więcej niż 2 osoby. Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

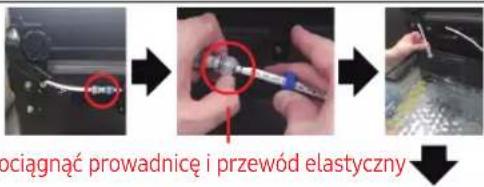

1. Odłączyć przewód elastyczny.

(Tylko zawias dolny lewy)

2. Woda wydechu w wężu.

(Tylko zawias dolny lewy)

3. Wykręcić śrubę (3ea).

(Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)

4. Wymontować dolny zawias P/L.

1. Zamontować dolny zawias u spodu.

(Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)

2. Podłączyć przewód elastyczny (tylko zawias

3. Woda zbiorcza w wężu.

(Tylko zawias dolny lewy) Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

1. Zamontować dolny zawias P/L.

Musi pracować więcej niż 2 osoby. PRZESTROGA PRZESTROGA PRZESTROGA PRZESTROGA pociągnąć prowadnicę i przewód elastyczny Nacisnąć prowadnicę i przewód elastyczny Dolny zawiasDolny zawias Dolny zawiasDolny zawias Dolny zawiasDolny zawias Dolny zawiasDolny zawiasČesky - 73 Návod k obsluze
