RS50N3513WW - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Märke	Samsung
Modell	RS50N3513WW
Produkttyp	Kylskåp med franska dörrar och fryslåda
Mått (H x B x D)	1778 x 908 x 739 mm (uppskattat)
Nettovikt	97 kg (uppskattat)
Klimatklass	SN-T (tempererad till tropisk)
Energiklass	E (uppskattat)
Total nettokapacitet	505 L (uppskattat)
Nettokapacitet kyl	340 L (uppskattat)
Nettokapacitet frys	165 L (uppskattat)
Strömförsörjning	220-240 V, 50 Hz
Huvudfunktioner	Multiflödeskylning, automatisk avfrostning, elektronisk kontroll, digital display
Avfrostningstyp	Automatisk
Kylmedium	R-600a (isobutan) (uppskattat)
Ljudnivå	42 dB(A) (uppskattat)
Användarbytbara delar	Handtag, tätningar, lådor, gångjärn
Underhåll och rengöring	Regelbunden rengöring av insidan, kontroll av tätningar, manuell avfrostning vid behov
Säkerhet	Koppla ur före reparation, använd skyddshandskar, hantera dörrar med två personer
Allmän information	Bruksanvisning tillgänglig på flera språk, reservdelar på Samsung Supports webbplats

Vanliga frågor - RS50N3513WW SAMSUNG

Hur vänder man dörren på kylskåpet RS50N3513WW?

Koppla ur apparaten, ta bort den övre luckan, koppla bort kontakterna, demontera det övre gångjärnet, sedan det nedre gångjärnet. Vänd på gångjärnens position och montera tillbaka. Denna operation kräver minst två personer.

Hur byter man dörrhandtaget?

Använd en liten platt skruvmejsel för att ta bort den nedre luckan, skruva sedan loss de 4 skruvarna. Ta bort handtaget och fästet. För att installera, gör om stegen omvänt och dra åt skruvarna ordentligt.

Hur tar man bort fryslådan?

Dra ut lådan till stoppet, luta den uppåt och dra tills den lossnar. För att sätta tillbaka, gör omvända operationen.

Hur byter man dörrtätningen?

Dra i tätningens 4 hörn, sedan mitten. För att sätta tillbaka, tryck in de 4 hörnen och sedan mitten. Se till att tätningen sitter ordentligt för att undvika läckage av kall luft.

Var hittar jag reservdelar till denna modell?

Gå till Samsung Supports webbplats (http://samsung.com/support) och ange modellkoden RS50N3513WW. Där hittar du handtag, tätningar, lådor och gångjärn.

Vilka verktyg behövs för reparation?

Stjärnskruvmejsel, platt skruvmejsel, 11 mm nyckel, 10 mm hylsnyckel, 8 mm hylsnyckel, 10 mm nyckel.

Vad gör jag om dörren inte stängs ordentligt?

Kontrollera tätningen (byt om den är sliten) och gångjärnen (dra åt om det behövs). Se till att apparaten är i våg.

Hur rengör man insidan av kylskåpet?

Koppla ur apparaten, töm maten, rengör med en mjuk trasa och tvålvatten. Skölj och torka. Använd inte slipande produkter.

Vad gör jag vid onormalt ljud?

Kontrollera att apparaten är i våg och att bakväggarna inte vidrör en vägg. Normala driftljud inkluderar kompressorn och fläkten.

Vilken procedur gäller för att vända handtagets position?

Se avsnittet 'Vändning av dörrhandtagets position' i bruksanvisningen. Ta bort handtaget, flytta fästena till andra sidan och montera tillbaka. Var noga med att inte repa dörren.

BRUKSANVISNING RS50N3513WW SAMSUNG

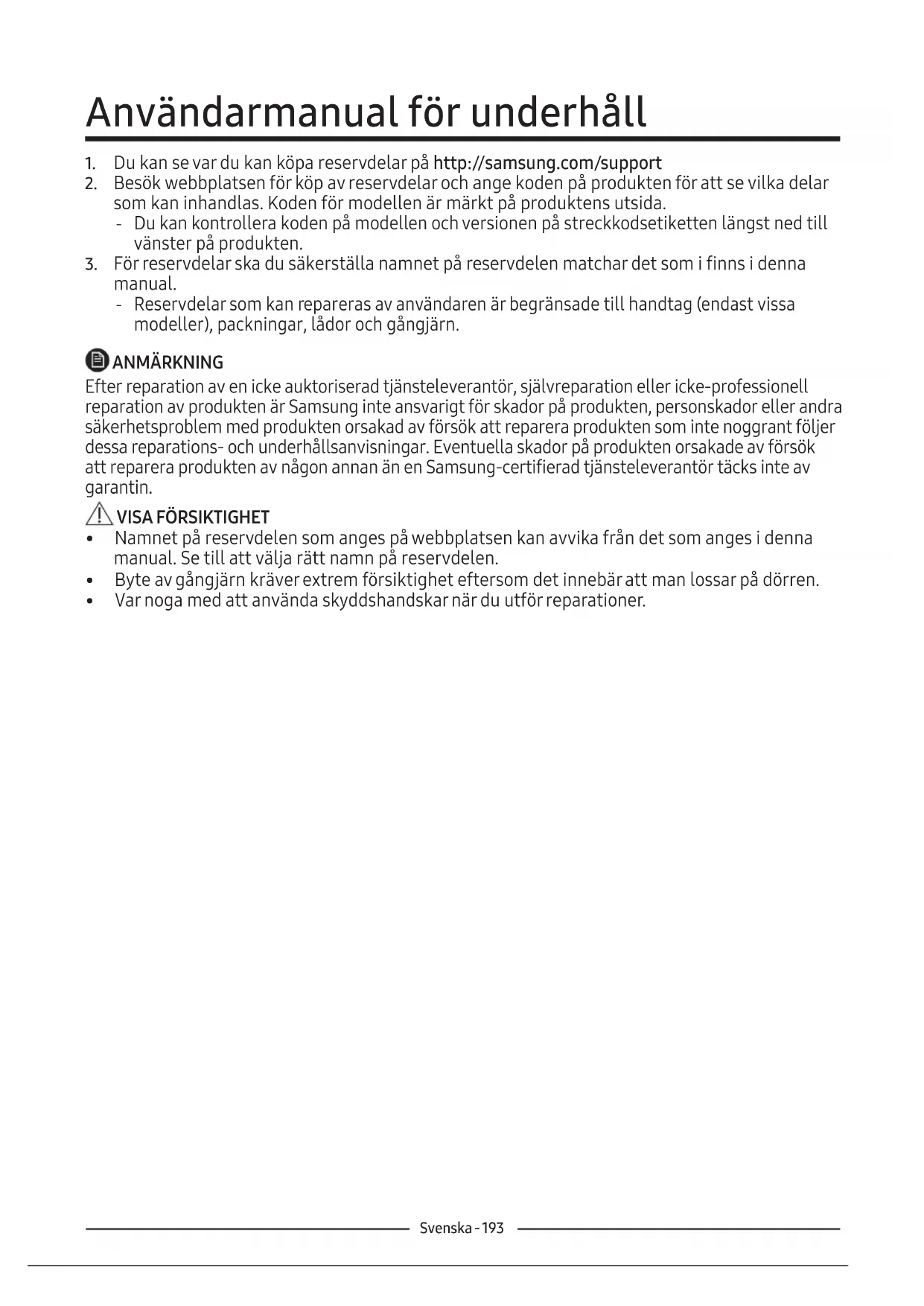

Användarmanual för underhåll

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support
2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka delar som kan inhandlas. Koden för modellen är märkt på produktens utsida.

- Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

1. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns i denna manual.

- Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn.

ANMÄRKNING

Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke-professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

! VISA FÖRSIKTIGHET

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges i denna manual. Se till att välja rätt namn på reservdelen.
• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.
• Var noga med att använda skyddshandskar när du utför reparationer.

Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

Namnet på modellen ser ut så här: RS54**3****, RS52**3****, RS50**3****, Vad som ersätter asteriskerna kan variera beroende på modell.

Asterisker i koden för modellen anger en variantmodell och kan ersätta (0-9) eller (A-Z) i koden för modellen.

VISA FÖRSIKTIGHET

• När du byter ut dörrhandtaget, var försiktig så att du inte repar framdörren.
• Tryck hårt på handtagen vid stöden. Se till att det inte finns någon glipa mellan stöden och dörren.
• Dra åt skruvarna ordentligt när du fäster handtaget.
  Kontrollera att handtaget är ordentligt fäst innan produkten används.

Verktyg som krävs (medföljer inte)

För att lossa på handtagen

ANMÄRKNING

Denna procedur gäller både kylen och frysfacet.

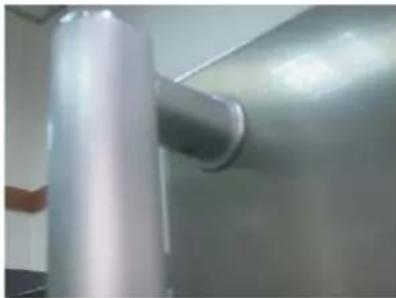

1. Handtagsuppsättningfinnspå framsidan av kylskåpsdörren.

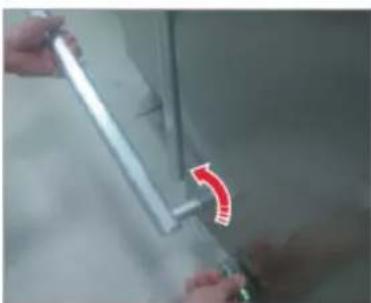

1. För in den lilla plattskruvmejseln i hålet längst ner på höljet till stödhandtaget och dra ut handuppsättningen till framsidan med den vridbara mejseln åt sidan.

Vänd handtagsuppsättningen åt sidan för att demontera bottenläget

1. Skruva loss 4 skruvar för att demontera höljet till stödhandtag och stödhandtag.

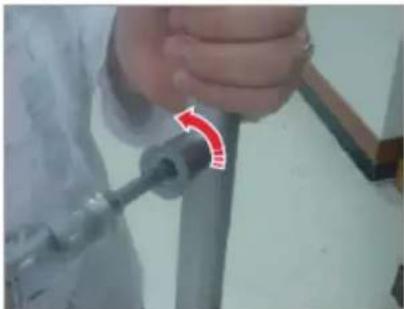

1. Dra ut stödhandtaget med hjälp av insexnyckeln enligt bilden eller plattskruvmejseln genom att skjuta baksidan.

Byte av packning

VISA FÖRSIKTIGHET

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka.

För att ta bort packningen

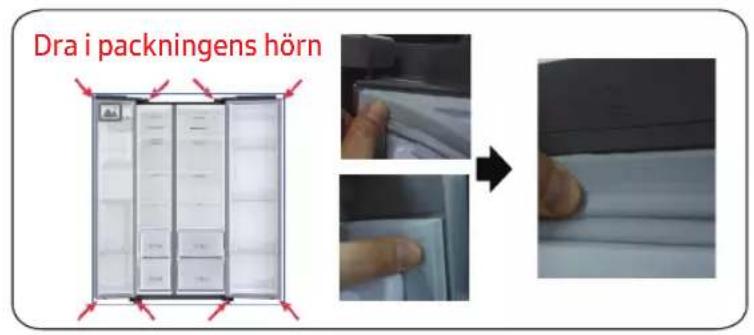

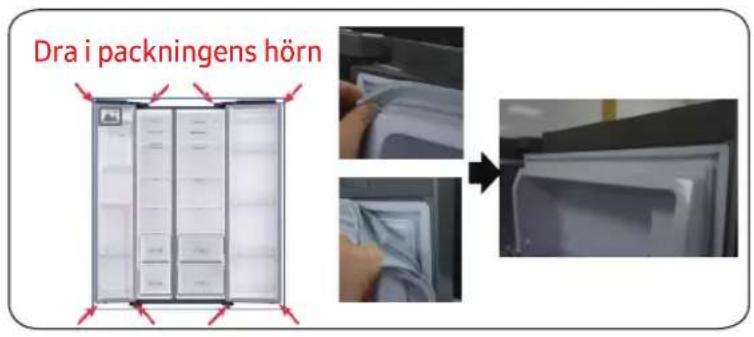

1. Dra i packningens fyra hörn.
2. Dra i mitten av packningen.

För att byta ut packningen

1. Skjut på packningens fyra hörn.
2. Skjut på packningens mitt.

1. Skjut på packningens fyra hörn.
2. Skjut på packningens mitt.

Byte av läda

! VISA FÖRSIKTIGHET

Kontrollera att lådan sitter ordentligt i skenan under montering.

För att ta bort lådan

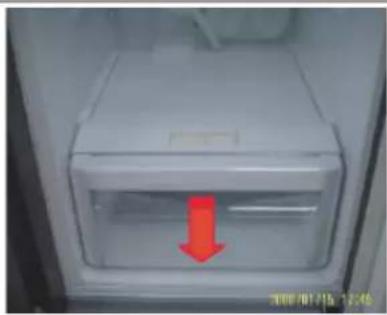

1. Dra ut lådan så längt det går.

2. Luta lådan uppåt och dra ut den tills den tas bort.

För att sätta tillbaka lädorna

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

Byte av gångjärn

För att byta ut gångjärnen ska du ta bort dörrarna först.

! VISA FÖRSIKTIGHET

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.
• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.
• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.
• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.

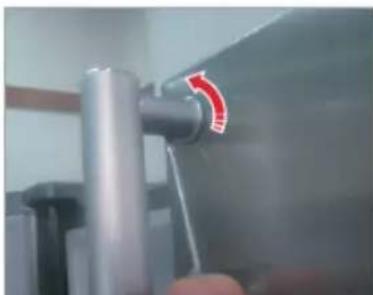

• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.
• Kontrollera att gångjärnet är ordentligt fäst i skåpet.

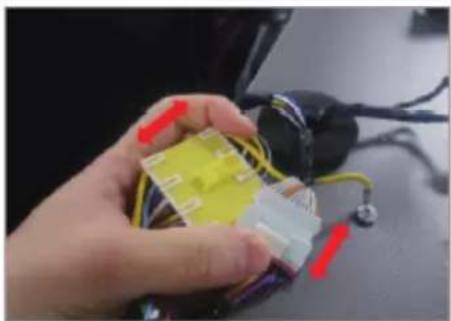

• Se till att kontaktdonen för kabeln är ordentligt anslutna.
• Var försiktig så att inte kablarna skadas när du fäster övertäckningen.

! WARNING

• För att luta/lägga ner kylskåpet krävs minst 2 personer.
• Koppla bort nätsladden innan du vänder på dörrarna.

Verktyg som krävs (medföljer inte)

Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel

Vända på dörren

ANMÄRKNING

För modeller med handtag, vänd på handtagen först. (För detaljerad information, se avsnittet "Vända dörrhandtagets läge (för modeller med svänghandtag)".)

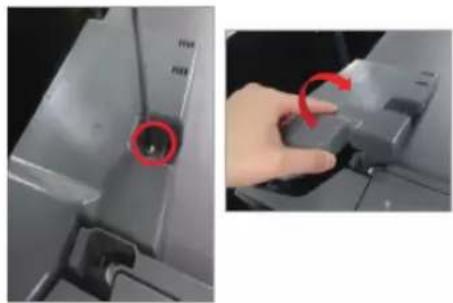

1. Koppla bort nätsladden och ta bort 1 täckskruv med en stjärnskruvmejsel.

Öppna sedan frysdörren och dra i krokarna på sidorna för att lossa locket.

Lyft locket mot dig för att lossa det.

1. Koppla loss de två övre höljena.

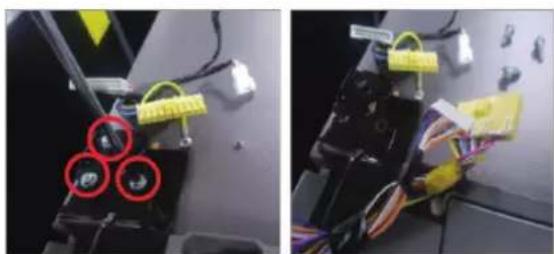

1. Ta bort de tre bultarna som håller gångjärnet.

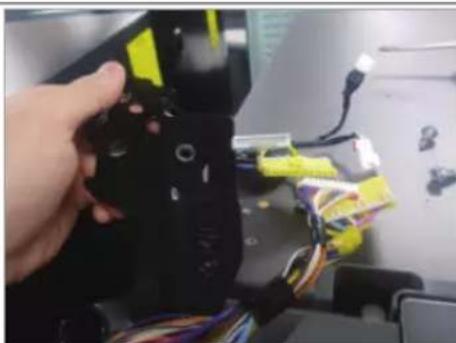

1. Demontera det övre gångjärnet från dörrens framsida

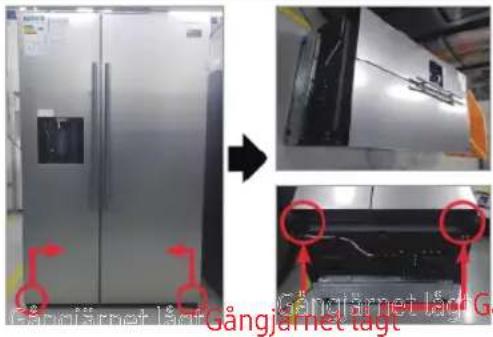

1. Koppla bort nätsladden.
2. Lägg ner uppsättningen.

VISA

FÖRSIKTIGHET

Fler än 2 personer ska medverka.

Innan du utför åtgården ovan, se till att dra ur nätsladden

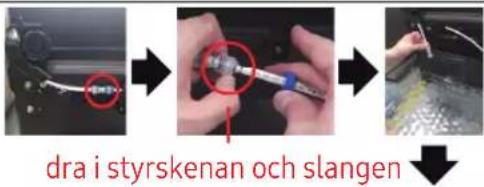

Dra i styrskenan och slangen

1. Koppla bort slangen. (Endast nedre vänster gångjärn)
2. Töm vattnet i slangen. (Endast nedre vänster gångjärn)

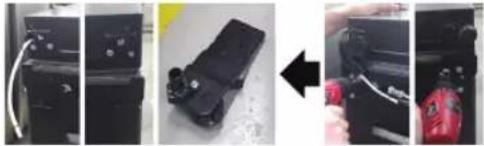

3. Ta bort bulten (3ea). (Använd skiftnyckel eller 10 mm hylsnyckel)

4. Ta bort nedre H/V gångjärn.

5. Montera nedre gångjärn i botten. (Använd skiftnyckel eller 10 mm hylsnyckel)

6. Anslut slangen (endast nedre gångjärn till vänster)
7. Tillsätt vatten i slangen. (Endast nedre vänster gångjärn)

VISA

FÖRSIKTIGHET

Innan du utför åtgården ovan, se till att dra ur nätsladden

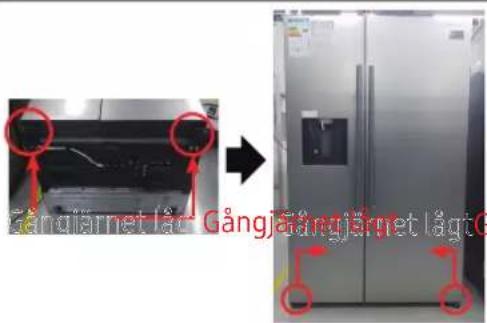

1. Montera nedre H/V gångjärn.
2. Sätt tillbaka uppsättningen.

VISA

FÖRSIKTIGHET

Fler än 2 personer ska medverka.
