Značka	Samsung
Model	RS50N3513WW
Typ produktu	Chladnička s francouzskými dveřmi a mrazničkou v zásuvce
Rozměry (V x Š x H)	1778 x 908 x 739 mm (odhad)
Hmotnost čistá	97 kg (odhad)
Třída klimatu	SN-T (mírná až tropická)
Energetická třída	E (odhad)
Celková čistá kapacita	505 l (odhad)
Čistá kapacita chladničky	340 l (odhad)
Čistá kapacita mrazničky	165 l (odhad)
Napájení	220-240 V, 50 Hz
Hlavní funkce	Vícecestné chlazení, automatické odmrazování, elektronické ovládání, digitální displej
Typ odmrazování	Automatické
Chladivo	R-600a (isobutan) (odhad)
Hladina hluku	42 dB(A) (odhad)
Uživatelem opravitelné díly	Kliky, těsnění, zásuvky, panty
Údržba a čištění	Pravidelné čištění vnitřku, kontrola těsnění, v případě potřeby ruční odmrazování
Bezpečnost	Před opravou odpojte od sítě, používejte ochranné rukavice, manipulaci s dveřmi provádějte ve dvou osobách
Obecné informace	Návod je k dispozici v několika jazycích, náhradní díly na webu Samsung Support

Často kladené otázky - RS50N3513WW SAMSUNG

Jak překlopit dveře chladničky RS50N3513WW?

Odpojte spotřebič, sejměte horní kryt, odpojte konektory, demontujte horní závěs, poté spodní závěs. Otočte polohu závěsů a znovu sestavte. Tato operace vyžaduje alespoň dvě osoby.

Jak vyměnit rukojeť dveří?

Použijte malý plochý šroubovák k odstranění spodního krytu, poté odšroubujte 4 šrouby. Odstraňte sestavu rukojeti a držáku. Pro instalaci postupujte obráceně, šrouby pevně utáhněte.

Jak vyjmout zásuvku mrazničky?

Vytáhněte zásuvku až na doraz, nakloňte ji nahoru a táhněte, dokud není vyjmuta. Pro vrácení proveďte opačný postup.

Jak vyměnit těsnění dveří?

Vytáhněte 4 rohy těsnění, poté střed. Pro vrácení zatlačte 4 rohy, poté střed. Ujistěte se, že těsnění je dobře upevněno, aby nedocházelo k únikům studeného vzduchu.

Kde najdu náhradní díly pro tento model?

Navštivte web Samsung Support (http://samsung.com/support) a zadejte kód modelu RS50N3513WW. Najdete zde kliky, těsnění, zásuvky a panty.

Jaké nástroje jsou potřebné pro opravu?

Křížový šroubovák, plochý šroubovák, klíč 11 mm, nástrčný klíč 10 mm, nástrčný klíč 8 mm, klíč 10 mm.

Co dělat, pokud dveře nezavírají správně?

Zkontrolujte těsnění (v případě opotřebení vyměňte) a panty (v případě potřeby utáhněte). Ujistěte se, že je spotřebič vyrovnaný.

Jak vyčistit vnitřek chladničky?

Odpojte spotřebič, vyjměte potraviny, očistěte měkkým hadříkem a mýdlovou vodou. Opláchněte a osušte. Nepoužívejte abrazivní prostředky.

Co dělat v případě neobvyklého hluku?

Zkontrolujte, zda je spotřebič vyrovnaný a zda se zadní stěny nedotýkají zdi. Běžné provozní zvuky zahrnují kompresor a ventilátor.

Jaký je postup pro změnu polohy rukojeti?

Podívejte se do části 'Změna polohy rukojeti dveří' v návodu. Odstraňte rukojeť, přesuňte držáky na druhou stranu a znovu sestavte. Dávejte pozor, abyste nepoškrábali dveře.

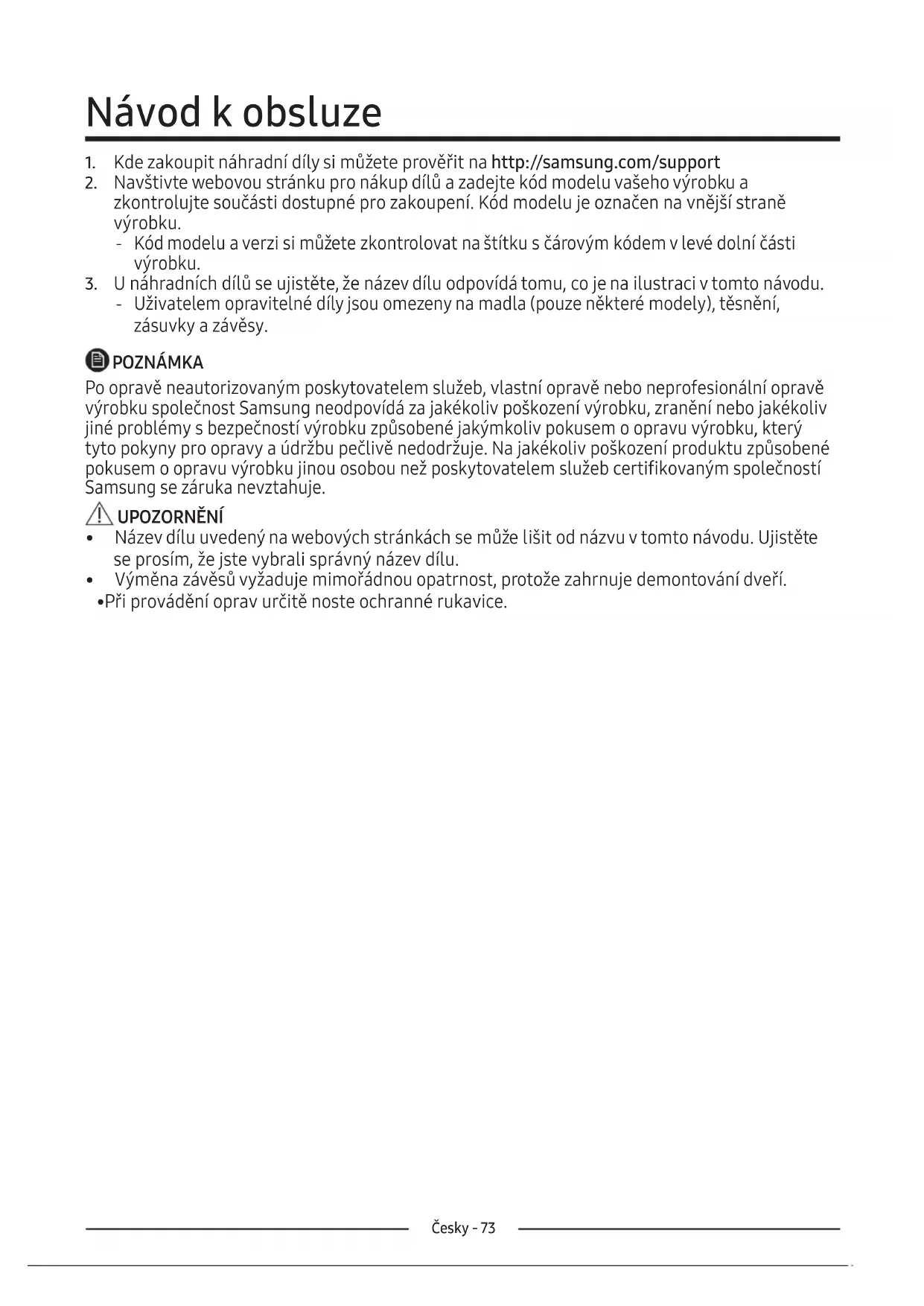

NÁVOD K OBSLUZE RS50N3513WW SAMSUNG

1. Kde zakoupit náhradní díly si můžete prověřit na http://samsung.com/support
2. Navštivte webovou stránku pro nákup dílů a zadejte kód modelu vašeho výrobku a zkontrolujte součásti dostupné pro zakoupení. Kód modelu je označen na vnější straně výrobku.

- Kód modelu a verzi si můžete zkontrolovat na štítku s čárovým kódem v levé dolní části výrobku.

1. U náhradních dílů se ujistěte, že název dílu odpovídá tomu, co je na ilustraci v tomto návodu.

- Uživatelem opravitelné díly jsou omezeny na madla (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě neautorizovaným poskytovatelem služeb, vlastní opravě nebo neprofesionální opravě výrobku společnost Samsung neodpovídá za jakékoliv poškození výrobku, zranění nebo jakékoliv jiné problémy s bezpečností výrobku způsobené jakýmkoliv pokusem o opravu výrobku, který tyto pokyny pro opravy a údržbu pečlivě nedodržuje. Na jakékoliv poškození produktu způsobené pokusem o opravu výrobku jinou osobou než poskytovatelem služeb certifikovaným společností Samsung se záruka nevztahuje.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webových stránkách se může lišit od názvu v tomto návodu. Ujistěte se prosím, že jste vybrali správný název dílu.
  • Výměna závěsů vyžaduje mimořádnou opatrnost, protože zahrnuje demontování dveří.

- Při provádění oprav určitě noste ochranné rukavice.

Aktuální zobrazení a předpokládané díly chladničky se mohou lišit v závislosti na modelu a zemi.

Název modelu vypadá nějak takto: RS54**3****, RS52**3****, RS50**3****. To, co nahrazuje hvězdičky, se může lišit v závislosti na modelu. Hvězdičky v kódu modelu označují variantní model a mohou v kódu modelu nahradit (0-9) nebo (A-Z).

UPOZORNĚNÍ

• Při výměně madla dveří dávejte pozor, abyste nepoškrábali přední část dveří.
• Pevně madlo stiskněte u podpěr. Ujistěte se, že mezi podpěrami a dveřmi není mezera.
• Při připevňování madla pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, zda je madlo správně upevněno.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák

Demontování madla

POZNÁMKA

Tento postup platí pro chladničku i mrazničku.

1. Sestavy madel jsou umístěny na přední straně dveří chladničky.

1. Vložte malý plochý šroubovák do otvoru ve spodní krytce podpěry madla a vytáhněte sestavu madla ven na přední stranu otočením šroubováku na stranu.

Otočte sestavu madla na stranu pro odmontování spodní pozice

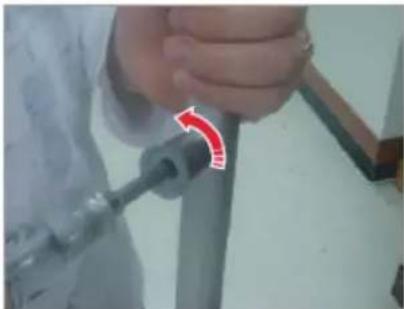

1. Odšroubujte 4 šrouby, aby se dala demontovat krytka podpěry madla a podpěra madla.

1. Vytáhněte podpěru madla pomocí šestihranného klíče, jak je znázorněno, nebo zatlačte pomocí plochého šroubováku na zadní stranu.

Výměna těsnění

UPOZORNĚNÍ

Ujistěte se, že jste těsnění správně připojili. Jinak může dojít k unikání studeného vzduchu z chladničky.

Demontáž těsnění

Tahejte za roh těsnění

1. Tahejte za 4 rohy těsnění.
2. Tahejte za střed těsnění.

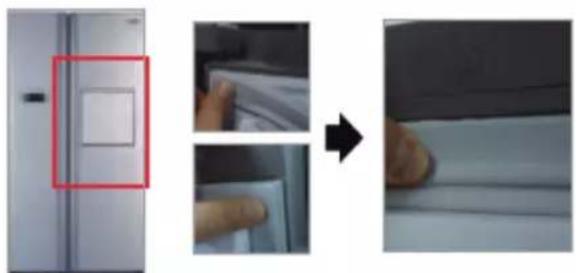

Výměna těsnění

Tahejte za roh těsnění

1. Zatlačte na 4 rohy těsnění.
2. Zatlačte na střed těsnění.

1. Zatlačte na 4 rohy těsnění.
2. Zatlačte na střed těsnění.

Výměna zásuvky

! UPOZORNĚNÍ

Během montáže zkontrolujte, zda je zásuvka správně zasunuta do kolejnice.

Demontáž zásuvky

1. Vytáhněte zásuvku až na doraz.

2. Nakloňte zásuvku nahoru a táhněte ji, dokud nebude vyjmuta.

Opětovné připevnění zásuvek

Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí.

Výměna závěsu

Chcete-li vyměnit závěsy, musíte nejprve demontovat dveře.

! UPOZORNĚNÍ

• Při demontáži dveří bud'te velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů položte na podlahu měkkou podložku, jako je lepenka, aby nedošlo k poškrábání dveří při jejich položení.
• Protože se se závěsy musí zacházet opatrně a musí je vyměňovat dvě nebo více osob, doporučujeme vám zavolat si odborný technický servis.
• Pokud odstraníte závěs bez držení dveří, mohou dveře spadnout a způsobit zranění.
• Ujistěte se, zda je osa na závěsu pevně utažena.
  •Zkontrolujte, zda je závěs ke korpusu správně upevněn.

• Zkontrolujte, zda jsou konektory kabelů správně připojeny.

- Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely.

! VÝSTRAHA

• Sklápění/pokládání chladničky vyžaduje minimálně 2 osoby.
• Před přehozením dveří odpojte napájecí kabel.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák Klíč 11 mm

U modelů s madly nejprve přehod'te madla. (Podrobné informace naleznete v části „Přehození polohy madla dveří (u modelů s tyčovými madly)“.)

1. Odpojte napájecí kabel a pomocí šroubováku Phillips odstraňte 1 šroub krytu. Poté otevřete dvířka mrazničky a zatáhněte za háčky po stranách pro uvolnění krytu. Vytáhněte kryt směrem k sobě a sejměte jej.

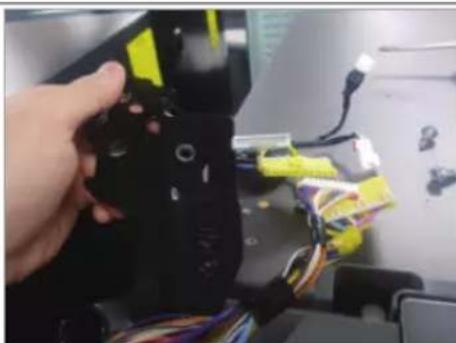

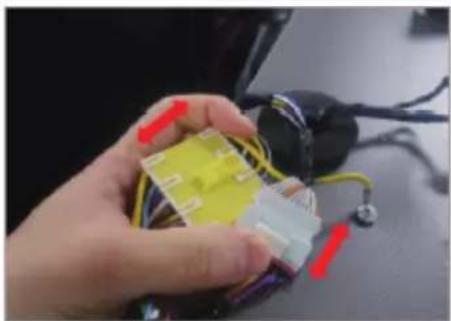

1. Rozpojte dva horní kryty konektorů.

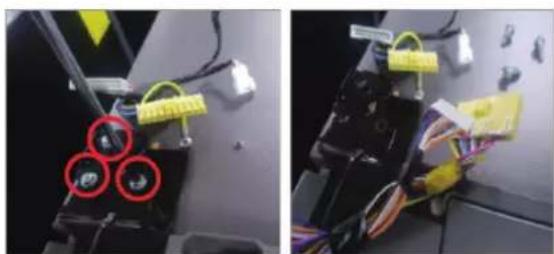

1. Demontujte tři šrouby, které drží závěs.

1. Demontujte horní závěs.

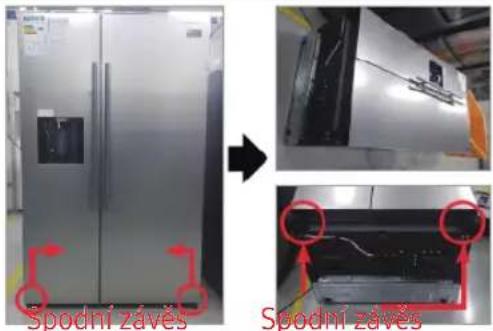

1. Odpojte napájecí kabel.
2. Sestavu položte dolů.

Musí provádět více než 2 lidé.

Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

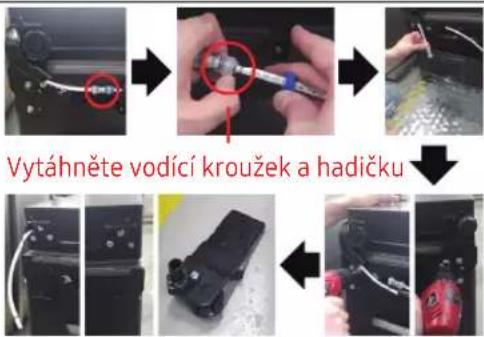

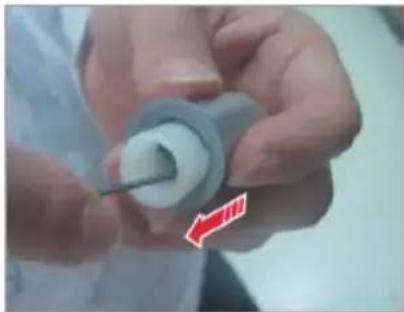

1. Odpojte hadičku. (Pouze spodní závěs vlevo.)
2. Vypustte vodu z hadičky. (Pouze spodní závěs vlevo.)
3. Demontujte šroub (3ea). (Pomocí klíče nebo nástrčného klíče 10 mm.)

4. Demontujte spodní závěs P/L.

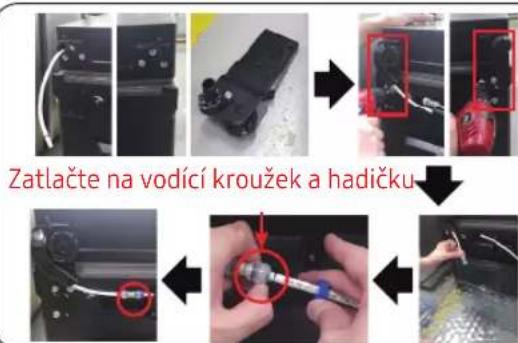

5. Namontujte spodní závěs. (Pomocí klíče nebo nástrčného klíče 10 mm.)

6. Připojte hadičku (pouze spodní závěs vlevo.)
7. Namontujte hadičku na vodu. (Pouze spodní závěs vlevo.)

Ujistěte se, že před provedením výše uvedené operace byl odpojen napájecí kabel.

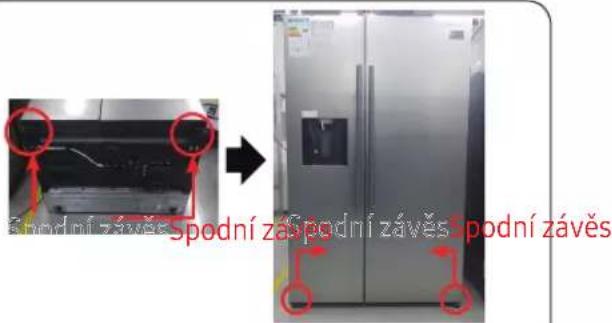

1. Namontujte spodní závěs P/L.
2. Sestavu postavte.

Musí provádět více než 2 lidé.

Údržbový manuál

Počas montáže skontrolujte, či je zásuvka riadne zasunutá do kol'ajnice.

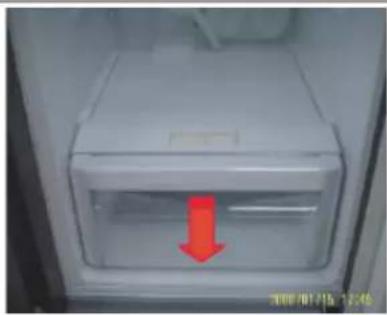

Odstránenie zásuvky

1. Vytiahnite zásuvku až na doraz.

2. Otočte zásuvku hore a vytiahnite ju až po jej úplné odstránenie.

Znovupripojenie zásuviek

- Pred otočením otvárania dverí odpojte sietový kábel.

1. Odpojte napájací kábel a odstráňte 1 skrutku krytu pomocou skrutkovača Phillips. Následne otvorte dvere mrazničky a potiahnite háky na stranách, aby ste uvoľnili kryt. Nadvihnite kryt smerom k vám, aby ste ho odpojili.

2. Odpojte dva vrchné kryty.

3. Odstráňte tri skrutky držiace pánt.

4. Odmontujte vrchný pánt

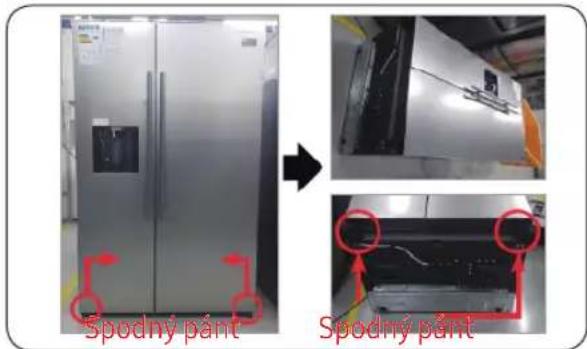

1. Odpojte napájací kábel.
2. Položte sadu dole.

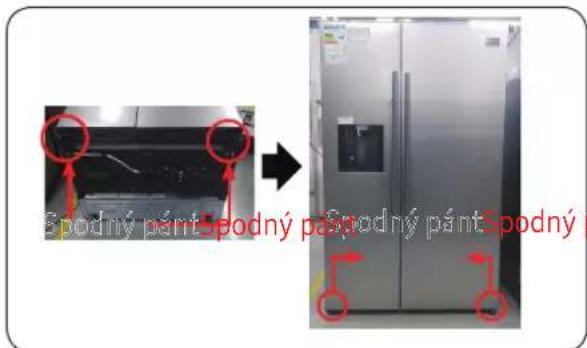

1. Zmontujte spodný pánt P/L.
2. Nadvihnite sadu.
