Marque	Samsung
Modèle	RS50N3513WW
Type de produit	Réfrigérateur à portes françaises avec congélateur en tiroir
Dimensions (H x L x P)	1778 x 908 x 739 mm (estimé)
Poids net	97 kg (estimé)
Classe climatique	SN-T (tempérée à tropicale)
Classe énergétique	E (estimé)
Capacité totale nette	505 L (estimé)
Capacité réfrigérateur nette	340 L (estimé)
Capacité congélateur nette	165 L (estimé)
Alimentation	220-240 V, 50 Hz
Fonctions principales	Refroidissement multi-flux, dégivrage automatique, contrôle électronique, affichage numérique
Type de dégivrage	Automatique
Réfrigérant	R-600a (isobutane) (estimé)
Niveau sonore	42 dB(A) (estimé)
Pièces réparables par l'utilisateur	Poignées, joints, tiroirs, charnières
Entretien et nettoyage	Nettoyage régulier de l'intérieur, vérification des joints, dégivrage manuel si nécessaire
Sécurité	Débrancher avant réparation, utiliser des gants de sécurité, manipulation des portes par deux personnes
Informations générales	Notice disponible en plusieurs langues, pièces détachées sur le site Samsung Support

FOIRE AUX QUESTIONS - RS50N3513WW SAMSUNG

Comment inverser la porte du réfrigérateur RS50N3513WW ?

Débranchez l'appareil, retirez le cache supérieur, déconnectez les connecteurs, démontez la charnière supérieure, puis la charnière inférieure. Inversez la position des charnières et remontez. Cette opération nécessite au moins deux personnes.

Comment remplacer la poignée de la porte ?

Utilisez un petit tournevis à tête plate pour retirer le cache inférieur, puis dévissez les 4 vis. Retirez l'ensemble poignée et support. Pour installer, reversez les étapes en serrant fermement les vis.

Comment retirer le tiroir du congélateur ?

Tirez le tiroir jusqu'à la butée, inclinez-le vers le haut et tirez jusqu'à ce qu'il soit retiré. Pour le remettre, effectuez l'opération inverse.

Comment remplacer le joint de la porte ?

Tirez les 4 coins du joint, puis le centre. Pour le remettre, poussez les 4 coins puis le centre. Assurez-vous que le joint est bien fixé pour éviter les fuites d'air froid.

Où trouver les pièces détachées pour ce modèle ?

Rendez-vous sur le site Samsung Support (http://samsung.com/support) et saisissez le code modèle RS50N3513WW. Vous y trouverez poignées, joints, tiroirs et charnières.

Quels outils sont nécessaires pour la réparation ?

Tournevis cruciforme, tournevis à tête plate, clé de 11 mm, clé à douille de 10 mm, clé à douille de 8 mm, clé de 10 mm.

Que faire si la porte ne ferme pas correctement ?

Vérifiez le joint (remplacez si usé) et les charnières (resserrez si nécessaire). Assurez-vous que l'appareil est de niveau.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, videz les aliments, nettoyez avec un chiffon doux et de l'eau savonneuse. Rincez et séchez. Ne pas utiliser de produits abrasifs.

Que faire en cas de bruit anormal ?

Vérifiez que l'appareil est de niveau et que les parois arrière ne touchent pas un mur. Les bruits de fonctionnement normaux incluent le compresseur et le ventilateur.

Quelle est la procédure pour inverser la position de la poignée ?

Consultez la section 'Inversion de la position de la poignée de porte' dans la notice. Retirez la poignée, déplacez les supports de l'autre côté et remontez. Veillez à ne pas rayer la porte.

MODE D'EMPLOI RS50N3513WW SAMSUNG

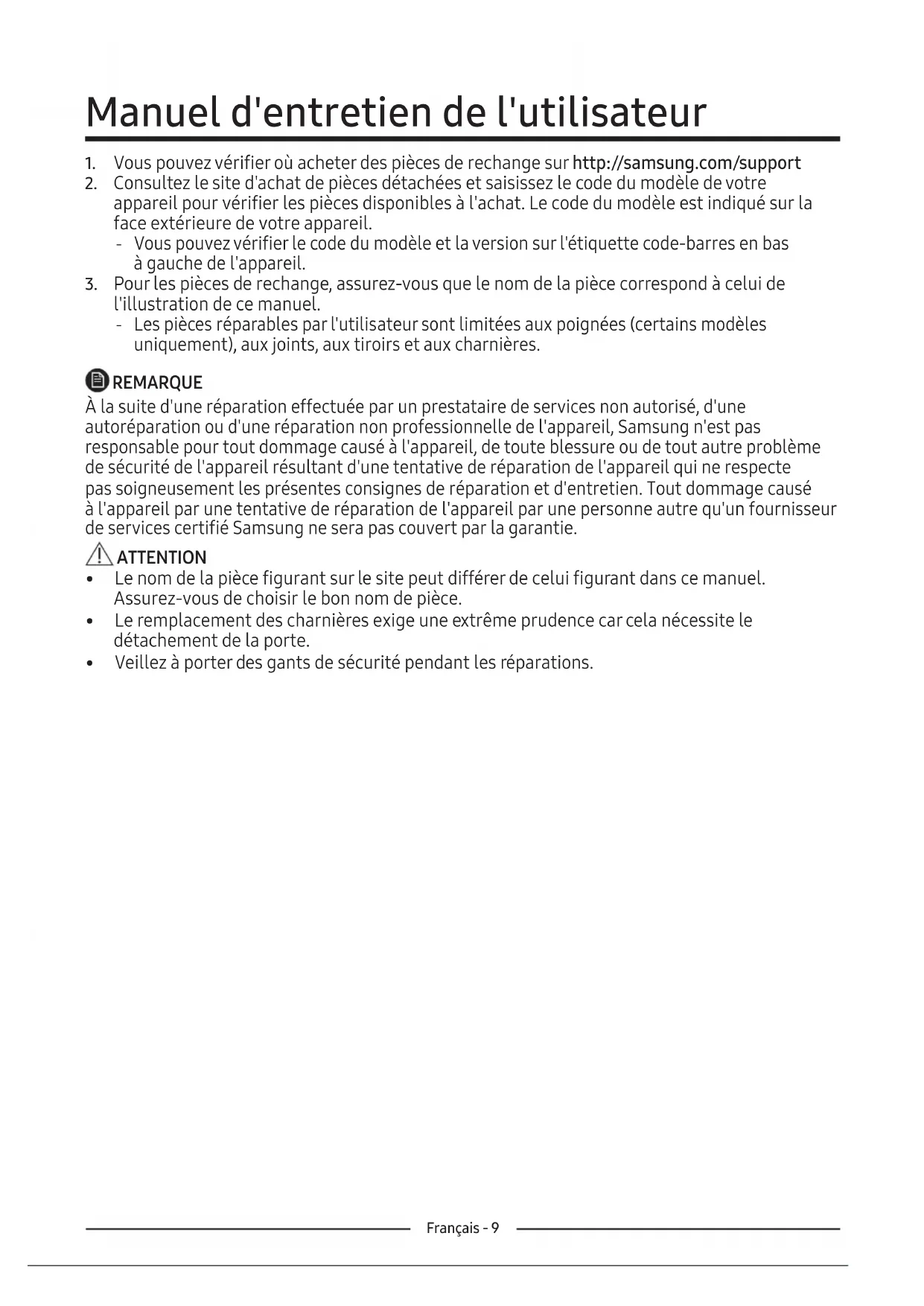

Manuel d'entretien de l'utilisateur

1. Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support
2. Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil.
3. Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas à gauche de l'appareil.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration de ce manuel.
5. Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autorréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les présentes consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de choisir le bon nom de pièce.
• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte.
• Veillez à porter des gants de sécurité pendant les réparations.

Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigérateur peuvent différer.

03 Charnière supérieure

05 Charnière inférieure

02 Tiroir

04 Joint

Remplacement de la poignée

Le nom du modèle se présente comme suit : RS54**3****, RS52**3****, RS50**3****, Ce qui remplace les astérisques peut varier selon le modèle.

Le(s) astérisque(s) dans le code du modèle indique(nt) un modèle de variante et peut/peuvent remplacer (0-9) ou (A-Z) dans le code du modèle.

ATTENTION

• Veillez à ne pas rayer le devant de la porte lorsque vous remplacez la poignée.
• Appuyez fermement sur les poignées au niveau des supports. S'assurer qu'il n'y a pas d'espace entre les supports et la porte.
• Serrer fermement les vis lors de la fixation de la poignée.
  • Vérifiez que la poignée est bien fixée avant d'utiliser l'appareil.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Pour détacher les poignées

REMARQUE

Cette procédure s'applique aux compartiments réfrigérateur et congélateur.

1. Les ensembles des poignées se trouvent sur la face avant de la porte du réfrigérateur.

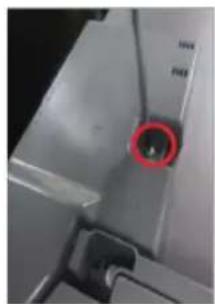

1. Insérez le petit tournevis à tête plate dans le trou situé au bas du cache de la poignée de support et tirez l'ensemble de poignée vers l'avant en tournant le tournevis d'un côté.

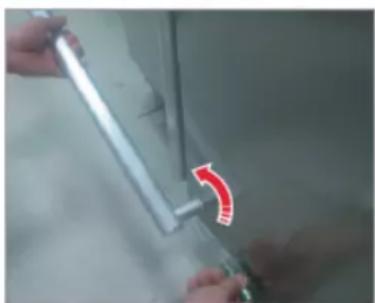

Tournez l'ensemble de poignée d'un côté pour le démonter autour de la position inférieure

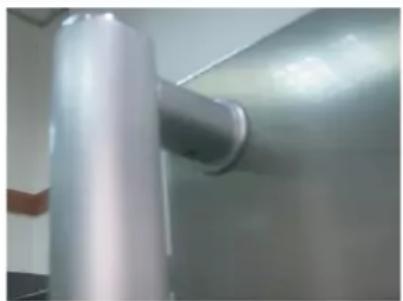

1. Dévisser les 4 vis pour démonter le cache de la poignée de support et la poignée de support.

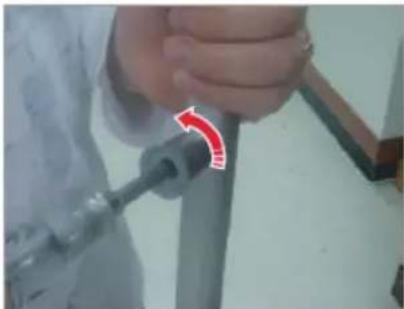

1. Tirer la poignée de support vers l'extérieur à l'aide d'une clé hexagonale, comme illustré, ou d'un tournevis à tête plate en poussant la face arrière.

Remplacement du joint

ATTENTION

Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper.

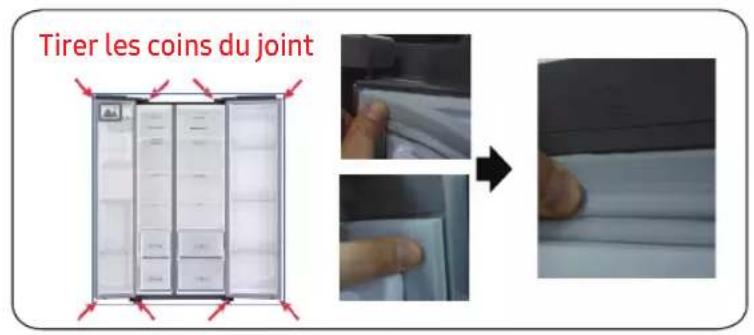

1. Tirer les 4 coins du joint.
2. Tirer le centre du joint.

Pour remplacer le joint

1. Pousser les 4 coins du joint.
2. Pousser le centre du joint.

1. Pousser les 4 coins du joint.
2. Pousser le centre du joint.

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage.

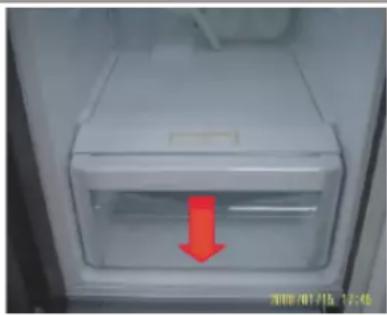

Pour retirer le tiroir

1. Tirez le tiroir jusqu'à la butée.
2. Inclinez le tiroir vers le haut et tirez-le jusqu'à ce qu'il soit retiré.

Pour remettre les tiroirs en place

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

Remplacement de la charnière

Vous devez d'abord retirer les portes pour remplacer les charnières.

ATTENTION

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.
• Prévoyez un coussinet souple, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.
• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.
• Assurez-vous que la tige est bien serrée sur la charnière.
  • Vérifiez que la charnière est bien fixée à la porte.
  • Assurez-vous que les connecteurs des fils sont correctement branchés.
• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

AVERTISSEMENT

• L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes.
- Débranchez le câble d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Inverser la porte

REMARQUE

Pour les modèles avec poignées, il faut d'abord inverser les poignées. (Pour de plus amples informations, voir la section « Inversion de la position de la poignée de porte (pour les modèles avec poignée à barre) ».)

1. Débranchez le câble d'alimentation et retirez 1 vis du cache à l'aide d'un tournevis cruciforme. Ouvrez ensuite la porte du congélateur et tirez les crochets sur les côtés pour desserrer le cache. Soulevez le cache vers vous pour le détacher.

2. Débrancher les deux carters supérieurs.

3. Retirez les trois vis qui maintiennent la charnière.

4. Démontez la charnière supérieure de

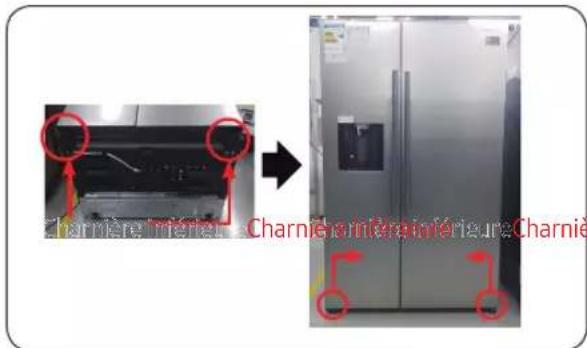

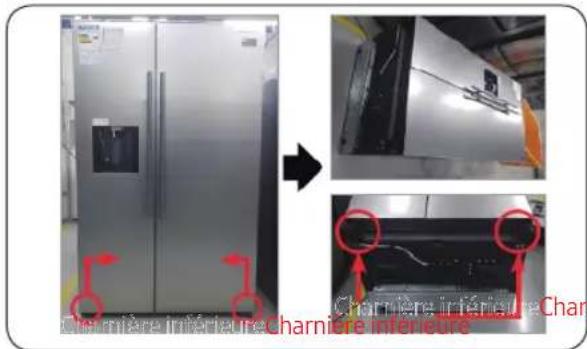

1. Débranchez le câble d'alimentation.
2. Posez l'appareil.

Le travail doit être effectué par au moins 2 personnes.

Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

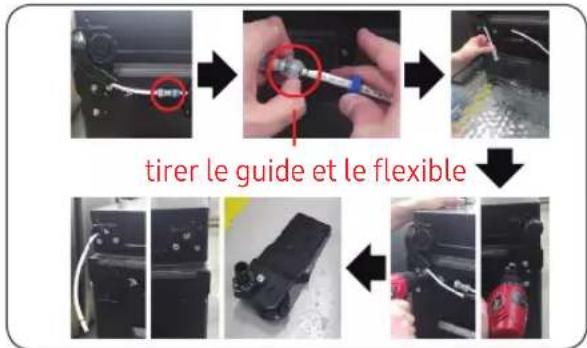

1. Débrancherleflexible. (Charnière inférieure gauche uniquement)
2. Évacuation de l'eau dans le flexible. (Charnière inférieure gauche uniquement)
3. Déposer le boulon (3ea). (À l'aide d'une clé ou d'une clé polygonale de 10 mm)

4. Déposer la charnière inférieure D/G.

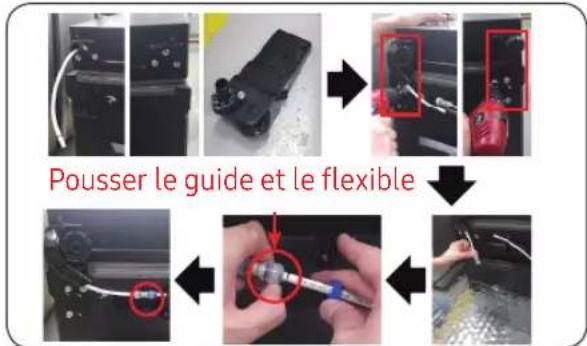

5. Monter la charnière en bas. (À l'aide d'une clé ou d'une clé polygonale de 10 mm)

6. Brancher le flexible (charnière inférieure gauche uniquement)
7. Monter l'eau dans le flexible. (Charnière inférieure gauche uniquement)

Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

1. Monter la charnière inférieure D/G.
2. Mettez-le à la verticale.

Le travail doit être effectué par au moins 2 personnes.
