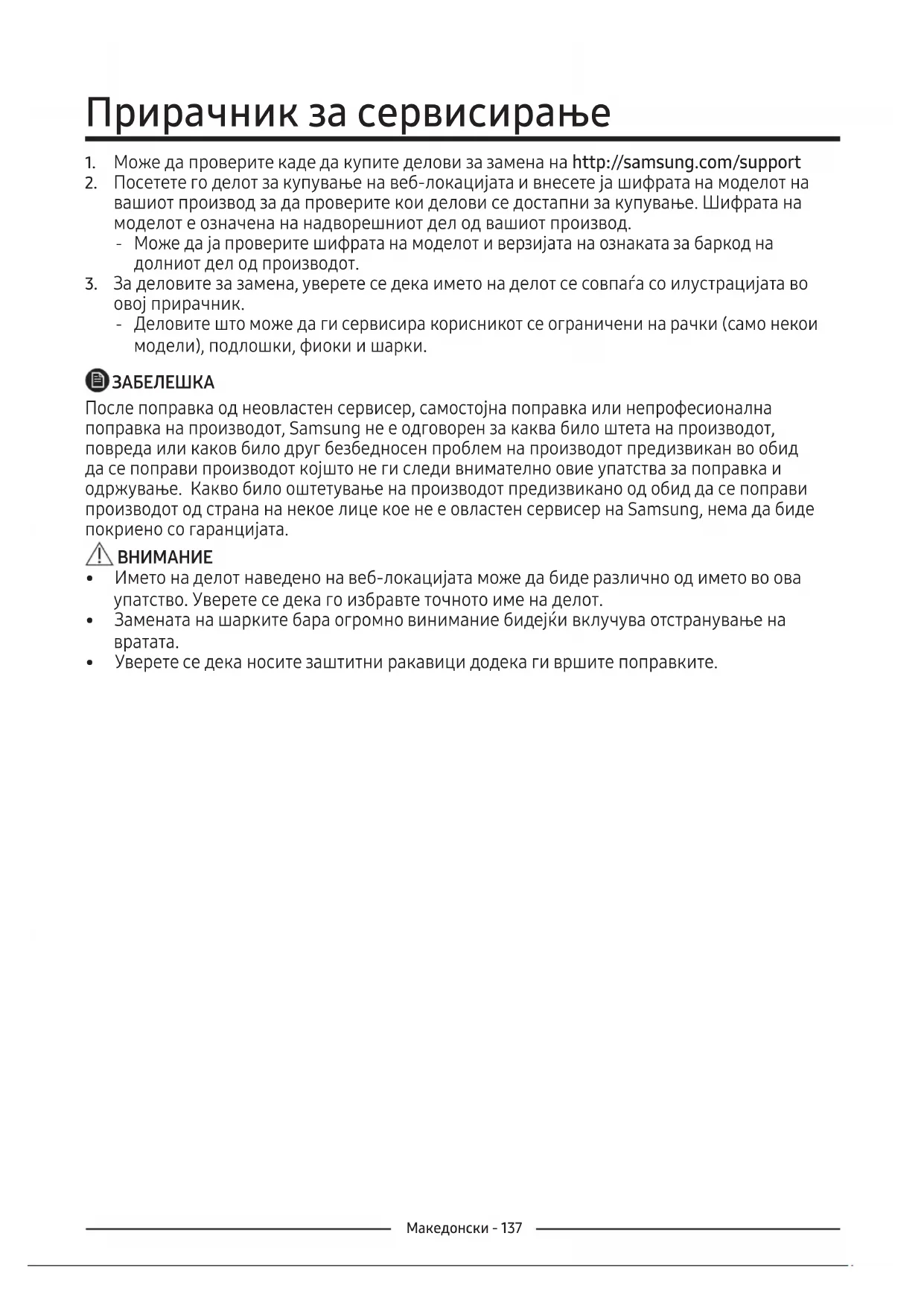

КОРИСНИЧКИ ПРИРАЧНИК RS50N3513WW SAMSUNG

2. Посетете го делот за купување на веб-локацијата и внесете ја шифрата на моделот на

вашиот производ за да проверите кои делови се достапни за купување. Шифрата на моделот е означена на надворешниот дел од вашиот производ. ‐ Може да ја проверите шифрата на моделот и верзијата на ознаката за баркод на долниот дел од производот.

3. За деловите за замена, уверете се дека името на делот се совпаѓа со илустрацијата во

овој прирачник. ‐ Деловите што може да ги сервисира корисникот се ограничени на рачки (само некои модели), подлошки, фиоки и шарки.

После поправка од неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, повреда или каков било друг безбедносен проблем на производот предизвикан во обид да се поправи производот којшто не ги следи внимателно овие упатства за поправка и одржување. Какво било оштетување на производот предизвикано од обид да се поправи производот од страна на некое лице кое не е овластен сервисер на Samsung, нема да биде покриено со гаранцијата.

• Името на делот наведено на веб-локацијата може да биде различно од името во ова упатство. Уверете се дека го избравте точното име на делот.

• Замената на шарките бара огромно винимание бидејќи вклучува отстранување на

• Уверете се дека носите заштитни ракавици додека ги вршите поправките.Македонски - 138

Вистинскиот изглед и дадените делови од фрижидерот може да се разликуваат, во зависност од моделот и земјата.Македонски - 139 Замена на рачка Потребни алати (не се испорачани) За да се отстранат рачките

Оваа постапка се однесува и на делот на фрижидерот и на замрзнувачот. Името на моделот изгледа вака: RS54**3****, RS52**3****, RS50**3****, Тоа што го заменуваат ѕвездичките може да се разликува во зависност од моделот. Ѕвездичка(и) во шифрата ма моделот може да укажуваат на варијанта на моделот и може да заменат (0-9) или (A-Z) во шифрата на моделот.

• Кога ја заменувате рачката на вратата, внимавајте да не го изгребете предниот дел на вратата.

• Цврсто притиснете ги рачките на држачите. Уверете се дека нема празен простор помеѓу држачите и вратата.

• Цврсто зацврстете ги шрафовите кога ја прикачувате рачката.

• Проверете дали рачката е цврсто прицврстена пред да го користите производот. Philips шрафцигер Рамен шрафцигер

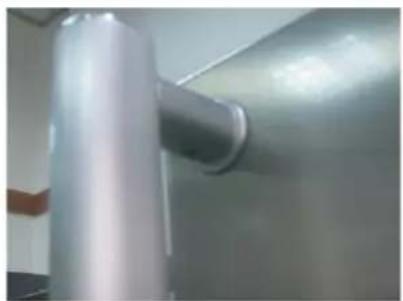

1. Склоповите за рачки се наоѓаат

на предниот дел од вратата на фрижидерот.

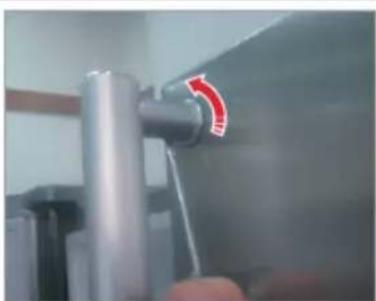

2. Вметнете мал рамен шрафцигер во

дупката на долниот дел од рачката што го држи капачето и повлечете го склопот на рачката кон предната страна со вртење на шрафцигерот конедната страна. Завртете ја склопката за рачките кон едната страна за да ја расклопите во долниот делМакедонски - 140

3. Одвртете 4 шрафа за да ја расклопите

рачката што го држи капачето и рачката за поддршка.

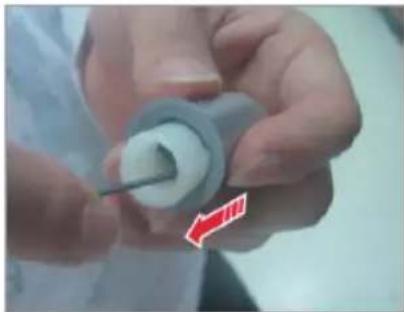

4. Повлечете ја рачката за поддршка

надвор со користење на имбус клуч како што е прикажано или со рамен шрафцигер со притискање на задната страна.Македонски - 141 Замена на подлошка

Уверете се дека цврсто сте ја прикачиле подлошката. Во спротивно, студениот воздух од фрижидерот може да протече. Да ја отстраните подлошката

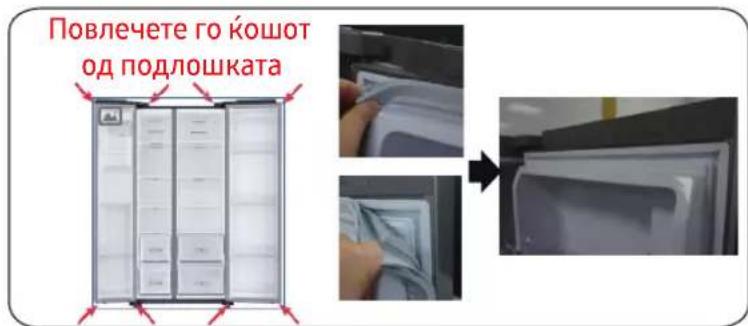

1. Повлечете ги 4 ќошиња на

2. Повлечете го центарот на

подлошката. Да ја замените подлошката

1. Притиснете ги 4 ќошиња на

2. Притиснете го центарот на

1. Притиснете ги 4 ќошиња на

2. Притиснете го центарот на

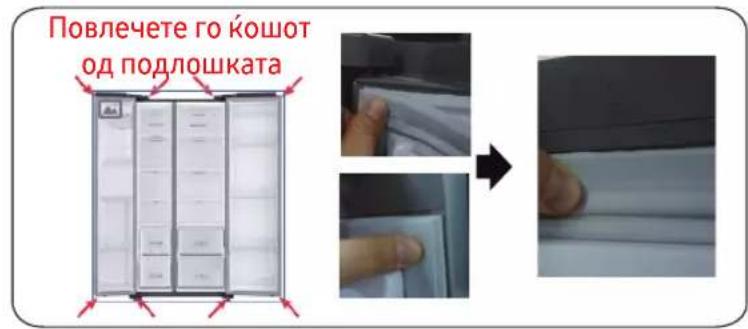

подлошката. Повлечете го ќошот од подлошката Повлечете го ќошот од подлошкатаМакедонски - 142 Замена на фиока Замена на шарка

Проверете дали фиоката е правилно поставена во жлебот во текот на монтирањето. За да ги замените шарките, мора прво да ги отстраните вратите.

• Кога ќе ги отстранувате вратите, бидете исклучително претпазливи бидејќи вратите се тешки.

• Пред да ги замените шарките, ставете мек предмет како што е картон на вратата за да спречите гребење на вратата кога ќе ја тргнете надолу.

• Бидејќи со шарките мора да се ракува внимателно и да се заменат од страна на две лица, препорачуваме да повикате професионален технички сервис.

• Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да предизвика

• Уверете се дека дршката е цврсто закачена на шарката. • Проверете дали шарката е цврсто закачена на куќиштето. • Проверете дали жиците се правилно поврзани.
• Внимавајте да не ги оштетите жиците кога го зацврстувате горниот поклопец. ПРЕДУПРЕДУВАЊЕ

• За да го накривите/положите на под фрижидерот потребни се најмалку 2 лица.

• Исклучете го кабелот за напојување пред да ги менувате вратите. Да се отстрани фиоката

1. Извлечете ја фиоката колку што може повеќе.2. Накосете ја фиоката и повлечете ја надвор додека не излезе.

Повторно да ги вратите фиоките Повторното враќање на фиоките се врши по обратен редослед од стапките за остранување на фиоките. Потребни алати (не се испорачани) Philips шрафцигер Рамен шрафцигер 11 мм клуч 10 мм наглавен/ универзален клуч 8 мм наглавен/ универзален клуч 10 мм клучМакедонски - 143 Вртење на вратата

За моделите со рачки, прво сменете ги рачките (За подетални информации, погледнете во делот“Менување на положбата на рачката на вратата (За моделите со рачки како шипка)”.)

1. Исклучете го кабелот за напојување и

отстранете 1 од шрафовите на какпакот сокористење на шрафцигер Phillips. Потоа, отворете ја вратата на замрзнувачот и повлечете ги куките од страните за да го разлабавите поклопецот. Подигнте го поклопецот кон вас за да го отстраните.

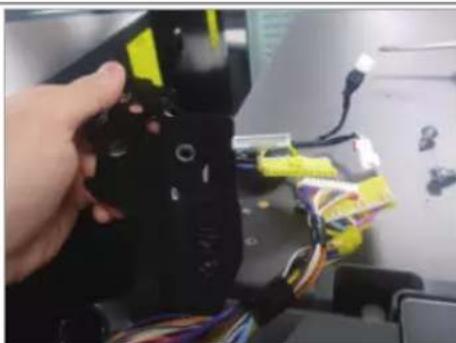

2. Откачете ги двете горни куќишта.

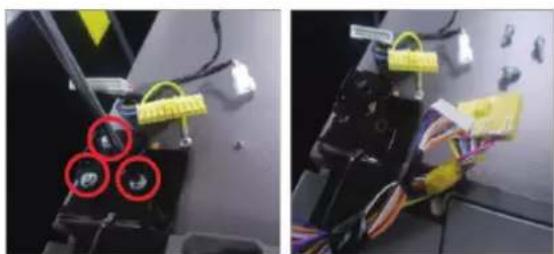

3. Отстранете ги трите завртки што ја држат

4. Откачете ја горната шарка одМакедонски - 144

1. Исклучете го кабелот за напојување.

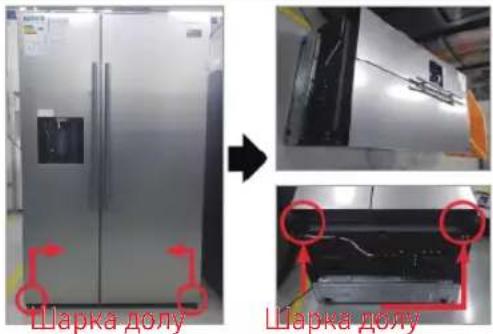

2. Легнете го долу комплетот.

Мора да работат повеќе од 2 лица. Уверете се дека сте го исклучиле кабелот за напојување пред да ја правите горенаведената операција.

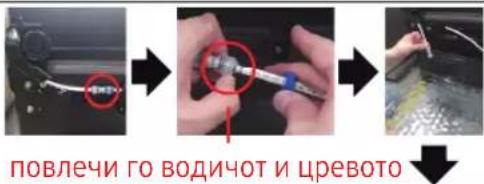

1. Исклучете го цревото.

(Само шарка долу лево)

2. Исцедете ја водата од цревото.

4. Отстранете ја шарката долу Д/Л.

1. Склопете ја шарката долу на долниот дел.

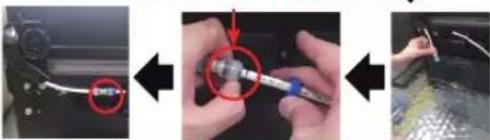

3. Соберете ја водата во цревото.

(Само шарка долу лево) Уверете се дека сте го исклучиле кабелот за напојување пред да ја правите горенаведената операција.

1. Склопете ја шарката ниско Д/Л.

2. Исправете го сетот.

Мора да работат повеќе од 2 лица.
