Merke	Samsung
Modell	RS50N3513WW
Produkttype	Kjøleskap med franske dører og fryser i skuff
Mål (H x B x D)	1778 x 908 x 739 mm (estimert)
Nettovekt	97 kg (estimert)
Klimaklasse	SN-T (temperert til tropisk)
Energiklasse	E (estimert)
Total nettokapasitet	505 L (estimert)
Kjøleskap nettokapasitet	340 L (estimert)
Fryser nettokapasitet	165 L (estimert)
Strømforsyning	220-240 V, 50 Hz
Hovedfunksjoner	Multi-flow kjøling, automatisk avriming, elektronisk kontroll, digital skjerm
Avrimingstype	Automatisk
Kjølemiddel	R-600a (isobutan) (estimert)
Lydnivå	42 dB(A) (estimert)
Brukerreparerbare deler	Håndtak, pakninger, skuffer, hengsler
Vedlikehold og rengjøring	Regelmessig rengjøring av innsiden, kontroll av pakninger, manuell avriming om nødvendig
Sikkerhet	Koble fra før reparasjon, bruk sikkerhetshansker, håndtering av dører med to personer
Generell informasjon	Bruksanvisning tilgjengelig på flere språk, reservedeler på Samsung Support-nettsiden

Ofte stilte spørsmål - RS50N3513WW SAMSUNG

Hvordan snu døren på kjøleskapet RS50N3513WW?

Koble fra apparatet, fjern topplaten, koble fra kontaktene, demonter øvre hengsel, deretter nedre hengsel. Bytt posisjon på hengslene og sett sammen igjen. Denne operasjonen krever minst to personer.

Hvordan bytte dørhåndtaket?

Bruk en liten flat skrutrekker for å fjerne bunndekselet, deretter skru ut de 4 skruene. Fjern håndtak og holder. For montering, reverser trinnene og stram skruene godt.

Hvordan fjerne fryseskuffen?

Trekk skuffen til stopp, vipp den oppover og trekk til den løsner. For å sette den tilbake, utfør motsatt rekkefølge.

Hvordan bytte dørpakningen?

Trekk i de 4 hjørnene på pakningen, deretter midten. For å sette den på plass, trykk inn de 4 hjørnene, deretter midten. Sørg for at pakningen er godt festet for å unngå lekkasjer av kald luft.

Hvor finner jeg reservedeler til denne modellen?

Gå til Samsung Support-nettsiden (http://samsung.com/support) og skriv inn modellkoden RS50N3513WW. Der finner du håndtak, pakninger, skuffer og hengsler.

Hvilke verktøy er nødvendige for reparasjon?

Phillips skrutrekker, flat skrutrekker, 11 mm nøkkel, 10 mm pipenøkkel, 8 mm pipenøkkel, 10 mm nøkkel.

Hva gjør jeg hvis døren ikke lukker seg ordentlig?

Sjekk pakningen (bytt om den er slitt) og hengslene (stram om nødvendig). Sørg for at apparatet står i vater.

Hvordan rengjøre innsiden av kjøleskapet?

Koble fra apparatet, tøm matvarene, rengjør med en myk klut og såpevann. Skyll og tørk. Ikke bruk slipende produkter.

Hva gjør jeg ved unormal støy?

Sjekk at apparatet står i vater og at bakveggene ikke berører en vegg. Normale driftslyder inkluderer kompressor og vifte.

Hva er prosedyren for å snu håndtakets posisjon?

Se avsnittet 'Snu dørhåndtakets posisjon' i bruksanvisningen. Fjern håndtaket, flytt holderne til den andre siden og monter på nytt. Pass på å ikke ripe døren.

BRUKSANVISNING RS50N3513WW SAMSUNG

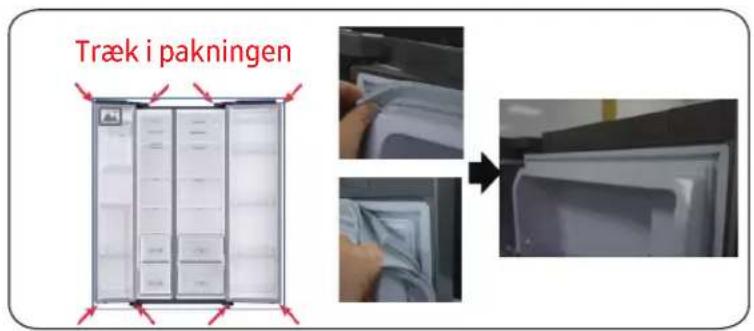

For at fjerne pakningen

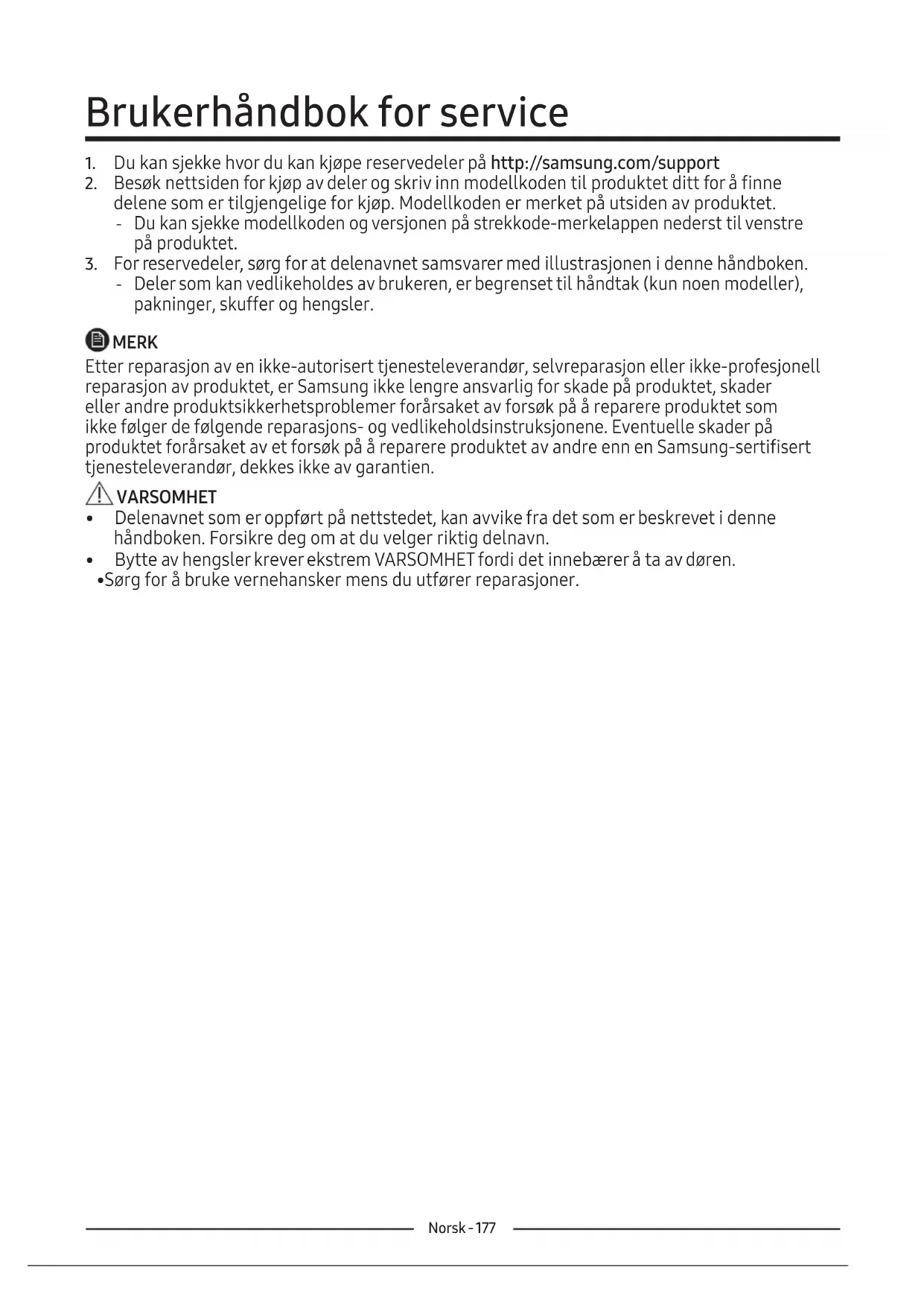

Brukerhåndbok for service

1. Du kan sjekke hvor du kan kjøpe reservedeler på http://samsung.com/support
2. Besøk nettsiden for kjøp av deler og skriv inn modellkoden til produktet ditt for å finne delene som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkoden og versjonen på strekkode-merkelappen nederst til venstre på produktet.
4. For reservedeler, sørg for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan vedlikeholdes av brukeren, er begrenset til håndtak (kun noen modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvreparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke lengre ansvarlig for skade på produktet, skader eller andre produktsikkerhetsproblemer forårsaket av forsøk på å reparere produktet som ikke følger de følgende reparasjons- og vedlikeholdsinstruksjonene. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre enn en Samsung-sertifisert tjenesteleverandør, dekkes ikke av garantien.

VARSOMHET

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er beskrevet i denne håndboken. Forsikre deg om at du velger riktig delnavn.
• Bytte av hengsler krever ekstrem VARSOMHET fordi det innebærer å ta av døren.
• Sørg for å bruke vernehansker mens du utfører reparasjoner.

Den faktiske illustrasjonen og de medfølgende delene av kjøleskapet kan variere, avhengig av modell og land.

Utskifting av håndtak

Modellnavnet ser slik ut: RS54 ** 3 ****, RS52 ** 3 ****, RS50 ** 3 ****, Hva som erstatter asteriskene kan variere avhengig av modell.

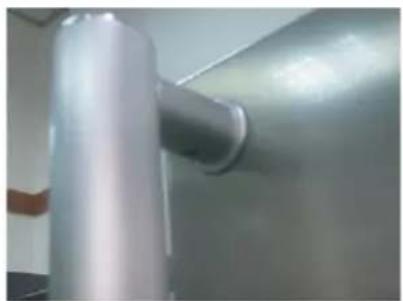

• Når du bytter ut dørhåndtaket, må du passe på å ikke ripe fronten av døren.
• Press håndtakene hardt på plass ved håndtaksstøttene. Forsikre deg om at det ikke er noe gap mellom håndtaksstøttene og døren.
• Fest skruene godt når du fester håndtaket.
• Kontroller at håndtaket er godt festet før du bruker produktet.

Verktøy kreves (ikke inkludert)

For å løsne håndtakene

MERK

Denne framgangsmåten gjelder både kjøleskap og fryseboks.

1. Håndtaksenheter er plassert foran på kjøleskapsdøren.

2. Sett det lille skrujernet med flatt hode i hullet på bunnen avhåndtaket og trekk håndtaksenheten ut til forsiden med å snu skrujernet til den ene siden.

Snu enheten til den ene siden for å demontere fra bunnposisjonen

1. Skru ut 4 skruer for å demontere hettehåndtaket og støttehåndtaket.

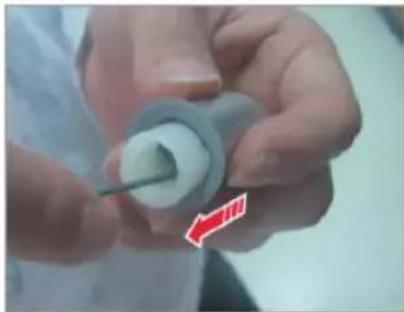

1. Trekk støttehåndtaket ut med sekskantnøkkel som vist eller med flathode-skrujern til å skyve ut baksiden.

VARSOMHET

Forsikre deg om at du fester pakningen ordentlig. Ellers kan kald luft fra kjøleskapet lekke.

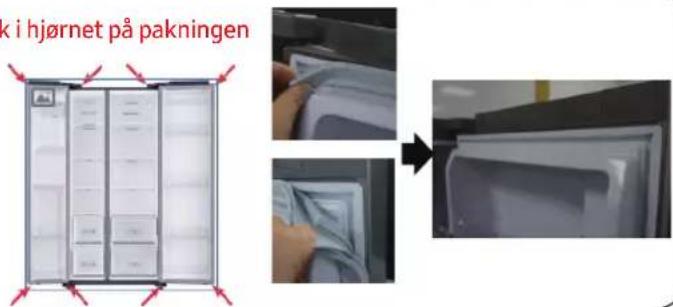

For å fjerne pakningen

Trekk i hjørnet på pakningen

1. Trekk i de fire hjørnene av pakningen.

2. Trekk midten av pakningen.

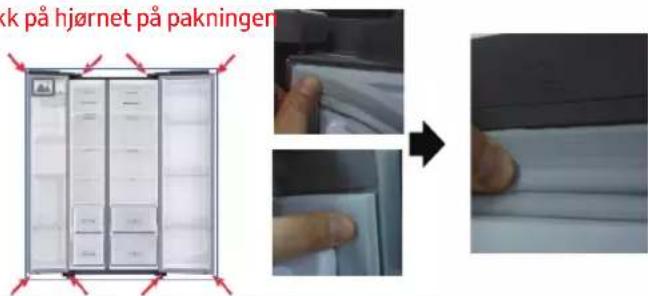

For å bytte ut pakningen

Trykk på hjørnet på pakningen

1. Trykk på de fire hjørnene av pakningen.

2. Trykk på midten av pakningen.

Kontroller at skuffen er satt riktig inn i skinnen under montering.

For å ta ut skuffen

For å feste skuffene på nytt

For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem.

Utskifting av hengsel

For å skifte hengslene må du fjerne dørene først.

VARSOMHET

• Når du tar av dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du skifter hengslene, må du legge ned et mykt dekke, som papp på gulvet, for å forhindre riper på døren når du legger dørene ned.
• Ettersom hengslene må håndteres forsiktig og byttes ut av to eller flere personer, anbefaler vi at du ber om profesjonell teknisk service.
• Hvis du fjerner hengsler uten å holde døren, kan døren falle og forårsake personskade.
• Forsikre deg om at akselen strammes godt på hengselen.
• Kontroller at hengselen er festet til skapet.
  •Forsikre deg om at ledninger er er riktig tilkoblet.
  • Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

• Velting / nedlegging av kjøleskapet krever minimum 2 personer.
- Koble fra strømledningen før du snur dørene.

Verktøy kreves (ikke inkludert)

Stjernejern-skrutrekker Flat skrutrekker 11 mm nøkkel

10 mm pipenøkkel 8 mm pipenøkkel 10 mm skiftenøkkel

For modeller med håndtak, snu håndtakene først. (For detaljert informasjon, se "Snu dørhåndtakets posisjon (For modeller med stang-håndtak)" seksjon.)

1. Koble fra strømledningen, og fjern 1 dekselskrue med en stjerneskrutrekker. Åpne deretter frysedøren og trekk i krokene på sidene for å løsne dekselet. Løft dekselet mot deg for å løsne det.

2. Koble fra de to øverste kamrene.

3. Fjern de tre boltene som holder hengselen.

4. Demonter topphengselen fra

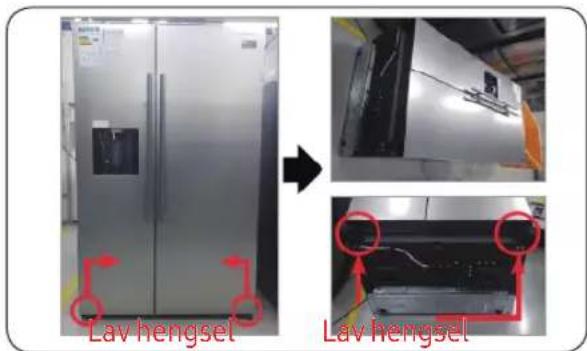

1. Koble fra strømledningen.
2. Legg settet ned.

Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

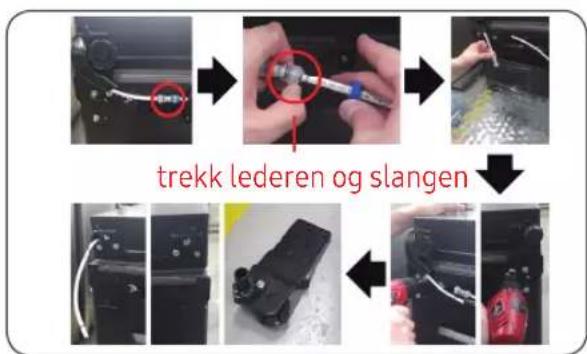

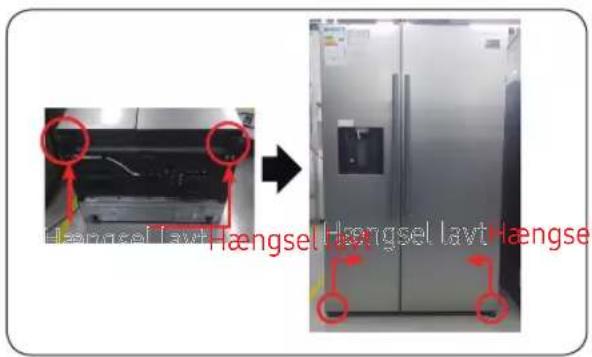

1. Koblefraslangen. (Bare hengsel lavt til venstre)
2. Utgående vann i slangen. (Bare hengsel lavt til venstre)
3. Fjern bolten (3ea). (Bruk skiftenøkkel eller 10 mm fastnøkkel)

4. Fjern hengsel lav H / V.

5. Monter hengselen lavt på bunnen. (Bruk skiftenøkkel eller 10 mm fastnøkkel)

6. Koble til slange (bare hengsel lavt til venstre)
7. Montervann-inn-slangen. (Bare hengsel lavt til venstre)

Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

1. Monter hengsel lavt H / V.
2. Sett opp settet.
