Marcă	Samsung
Model	RS50N3513WW
Tip de produs	Frigider cu uși franțuzești și congelator în sertar
Dimensiuni (Î x L x P)	1778 x 908 x 739 mm (estimat)
Greutate netă	97 kg (estimat)
Clasă climatică	SN-T (temperată până la tropicală)
Clasă energetică	E (estimat)
Capacitate totală netă	505 L (estimat)
Capacitate frigider netă	340 L (estimat)
Capacitate congelator netă	165 L (estimat)
Alimentare	220-240 V, 50 Hz
Funcții principale	Răcire multi-flux, dezghețare automată, control electronic, afișaj digital
Tip de dezghețare	Automată
Agent frigorific	R-600a (izobutan) (estimat)
Nivel sonor	42 dB(A) (estimat)
Piese reparabile de utilizator	Mânere, garnituri, sertare, balamale
Întreținere și curățare	Curățare regulată a interiorului, verificarea garniturilor, dezghețare manuală dacă este necesar
Siguranță	Deconectați înainte de reparație, utilizați mănuși de siguranță, manipularea ușilor de către două persoane
Informații generale	Manual disponibil în mai multe limbi, piese de schimb pe site-ul Samsung Support

Întrebări frecvente - RS50N3513WW SAMSUNG

Cum se inverse ușa frigiderului RS50N3513WW?

Deconectați aparatul, scoateți capacul superior, deconectați conectorii, demontați balamaua superioară, apoi balamaua inferioară. Inversați poziția balamalelor și reasamblați. Această operațiune necesită cel puțin două persoane.

Cum se înlocuiește mânerul ușii?

Folosiți o șurubelniță mică cu cap plat pentru a scoate capacul inferior, apoi deșurubați cele 4 șuruburi. Scoateți ansamblul mâner și suport. Pentru instalare, inversați pașii strângând bine șuruburile.

Cum se scoate sertarul congelatorului?

Trageți sertarul până la opritor, înclinați-l în sus și trageți până când este scos. Pentru a-l pune la loc, efectuați operațiunea inversă.

Cum se înlocuiește garnitura ușii?

Trageți cele 4 colțuri ale garniturii, apoi centrul. Pentru a o pune la loc, împingeți cele 4 colțuri, apoi centrul. Asigurați-vă că garnitura este bine fixată pentru a evita scurgerile de aer rece.

Unde găsesc piesele de schimb pentru acest model?

Accesați site-ul Samsung Support (http://samsung.com/support) și introduceți codul model RS50N3513WW. Acolo veți găsi mânere, garnituri, sertare și balamale.

Ce unelte sunt necesare pentru reparație?

Șurubelniță Philips, șurubelniță cu cap plat, cheie de 11 mm, cheie tubulară de 10 mm, cheie tubulară de 8 mm, cheie de 10 mm.

Ce fac dacă ușa nu se închide corect?

Verificați garnitura (înlocuiți dacă este uzată) și balamalele (strângeți dacă este necesar). Asigurați-vă că aparatul este nivelat.

Cum se curăță interiorul frigiderului?

Deconectați aparatul, goliți alimentele, curățați cu o cârpă moale și apă cu săpun. Clătiți și uscați. Nu folosiți produse abrazive.

Ce fac în caz de zgomot anormal?

Verificați dacă aparatul este nivelat și pereții din spate nu ating un perete. Zgomotele normale de funcționare includ compresorul și ventilatorul.

Care este procedura pentru inversarea poziției mânerului?

Consultați secțiunea 'Inversarea poziției mânerului ușii' din manual. Scoateți mânerul, mutați suporturile pe cealaltă parte și reasamblați. Aveți grijă să nu zgâriați ușa.

MANUAL DE UTILIZARE RS50N3513WW SAMSUNG

Romanian - Română...... 89

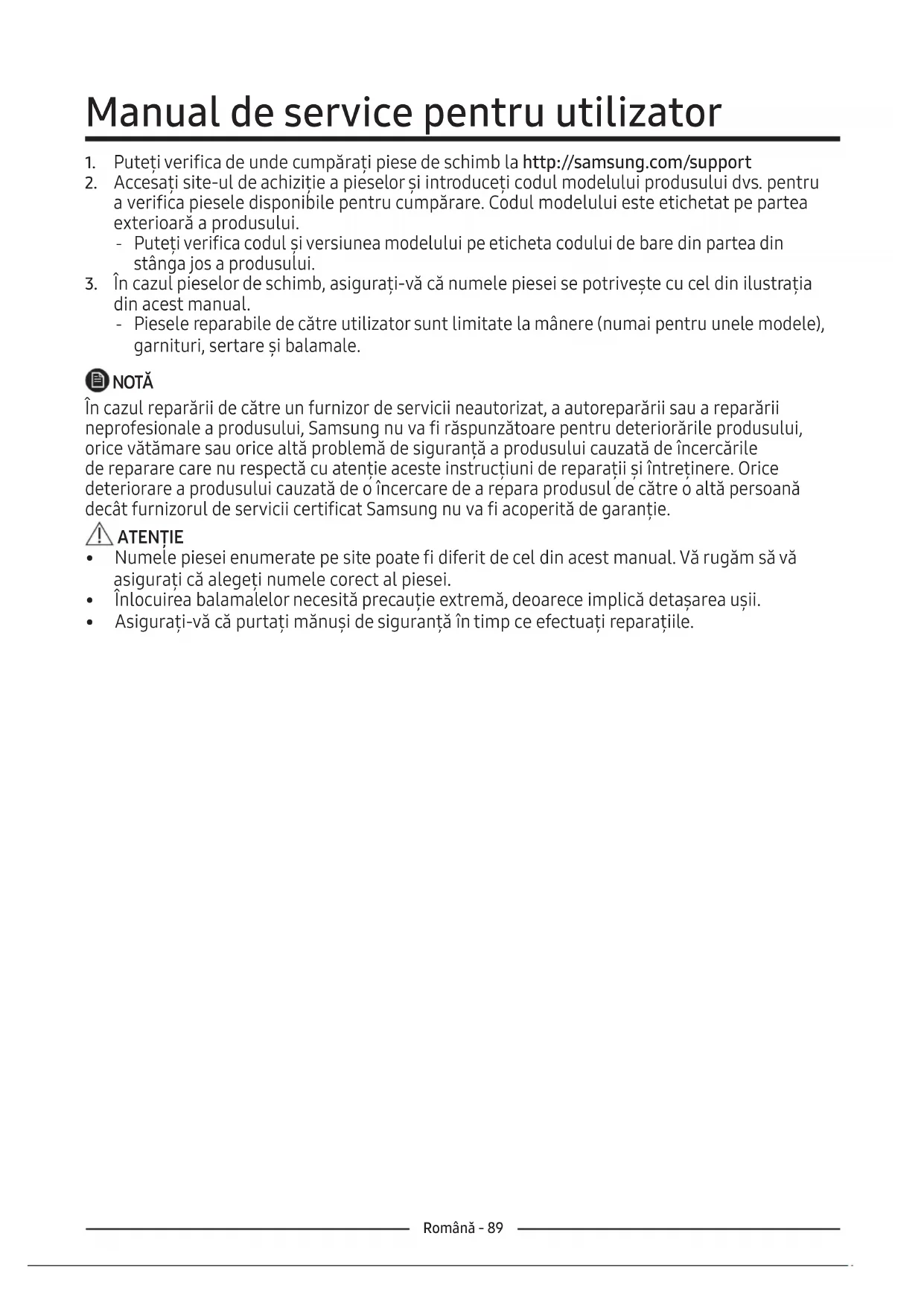

Manual de service pentru utilizator

1. Puteti verifica de unde cumpărați piese de schimb la http://samsung.com/support
2. Accesați site-ul de achiziție a pieselor și introduceți codul modelului produsului dvs. pentru a verifica piesele disponibile pentru cumpărare. Codul modelului este etichetat pe partea exterioară a produsului.

- Puteți verifica codul și versiunea modelului pe eticheta codului de bare din partea din stânga jos a produsului.

1. În cazul pieselor de schimb, asigurați-vă că numele piesei se potrivește cu cel din ilustrația din acest manual.

- Piesele reparabile de către utilizator sunt limitate la mânere (numai pentru unele modele), garnituri, sertare și balamale.

NOTĂ

În cazul reparării de către un furnizor de servicii neautorizat, a autoreparării sau a reparării neprofesionale a produsului, Samsung nu va fi răspunzătoare pentru deteriorările produsului, orice vătămare sau orice altă problemă de siguranță a produsului cauzată de încercările de reparare care nu respectă cu atenție aceste instrucțiuni de reparații și întreținere. Orice deteriorare a produsului cauzată de o încercare de a repara produsul de către o altă persoană decât furnizorul de servicii certificat Samsung nu va fi acoperită de garanție.

ATENTIE

• Numele piesei enumerate pe site poate fi diferit de cel din acest manual. Vă rugăm să vă asigurati că alegeți numele corect al piesei.
• Înlocuirea balamalelor necesită precauție extremă, deoarece implică detașarea usii.
• Asigurați-vă că purtați mănuși de siguranță în timp ce efectuați reparațiile.

Imaginea reală și piesele furnizate ale frigiderului pot diferi, în funcție de model și țară.

03 Balama superioară

05 Balama inferioară

02 Sertar

04 Garnitură

Înlocuirea mânerului

Numele modelului arată astfel: RS54**3****, RS52**3****, RS50**3****, Ceea ce înlocuiește asteriscurile poate diferi în funcție de model.

Asteriscul (codurile) din codul modelului indică o variantă de model și poate înlocui (0-9) sau (A-Z) în codul modelului.

ATENTIE

• Când înlocuiti mânerul uşii, aveți grijă să nu zgâriati partea din fată a uşii.
- Apăsați ferm mânerele de pe suporturi. Asigurați-vă că nu există spațiu între suporturi și ușă.
- Fixați strâns şuruburile atunci când ataşati mânerul.
Verificați dacă mânerul este fixat, înainte de a utiliza produsul.

Instrumente necesare (nu sunt furnizate)

Şurubelniţă Philips Şurubelniţă

cu cap plat

Pentru a desprinde mânerele

NOTĂ

Această procedură se aplică atât compartimentului frigiderului, cât și congelatorului.

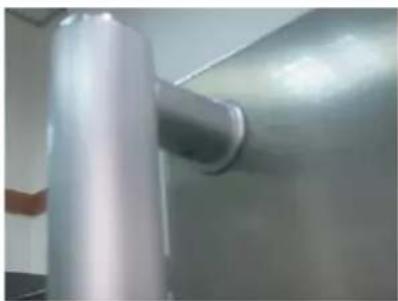

1. Ansamblurile mânerelor sunt amplasate pe partea din față a ușii frigiderului.

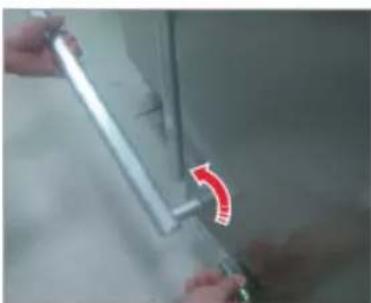

1. Introduceți driverul mic cu cap plat în gaura din partea de jos a mânerului de susținere a capacului și trageți ansamblul mânerului în față, rotind driverul într-o parte.

Întoarceți ansamblul mânerului într-o parte pentru a disimula în poziția inferioară

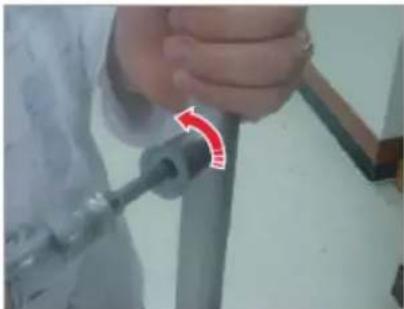

1. Deşurubați 4 şuruburi pentru a asambla mânerul de susținere a capacului și mânerul de susținere.

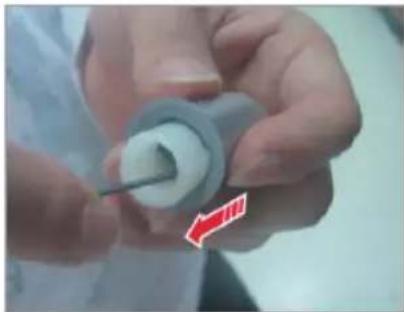

1. Trageți mânerul de sprijin afară folosind cheia hexagonală așa cum se arată sau driverul cu cap plat împingând partea din spate.

Înlocuirea garniturii

ATENTIE

Asigurați-vă că ați fixat ermetic garnitura. În caz contrar, se poate scurge aer rece din frigider.

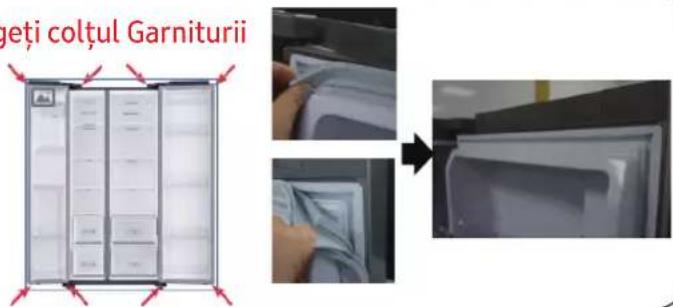

Pentru a scoate garnitura

Trageți colțul Garniturii

1. Trageti cele 4 colțuri ale garniturii.

2. Tragetii centrul garniturii.

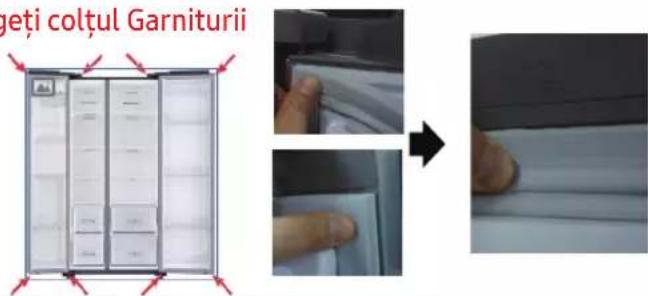

Pentru a înlocui garnitura

Trageti colțul Garniturii

1. Împingeti cele 4 colțuri ale garniturii.

2. Împingeți centrul garniturii.

1. Împingeti cele 4 colțuri ale garniturii.

2. Împingeti centrul garniturii.

Înlocuirea sertarului

ATENTIE

Verificați dacă sertarul este introdus corect în șină în timpul asamblării.

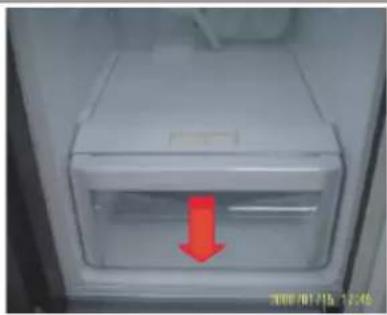

Pentru a scoate sertarul

1. Tragetii sertarul cât mai departe.
2. Înclinați sertarul în sus și trageți-l afară până când este îndepărtat.

Pentru a reataşa sertarele

Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie să scoateți mai întâi ușile.

ATENTIE

• Când scoateți ușile, fiti foarte precaut, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un tampon moale, cum ar fi carton pe podea, pentru a preveni zgârierea usilor atunci când le aşezati jos.
• Deoarece balamalele trebuie manipulate cu atenție și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un serviciu tehnic profesional.
• Dacă scoateți balamaua fără să țineți ușa, ușa poate cădea și poate cauza răniri.
• Asigurati-vă că arborele este strâns bine pe balama.
• Verificati dacă balamaua este ataşată ferm de dulap.
• Asigurati-vă că conectorii de cablu sunt conectati corect.
• Aveți grijă să nu deteriorați firele atunci când fixați capacul superior.

AVERTIZARE

- Pentru a înclina/așeza frigiderul e nevoie de minimum 2 persoane.

- Deconectați cablul de alimentare înainte de a inversa ușile.

Instrumente necesare (nu sunt furnizate)

Şurubelniţă Philips Şurubelniţă cu cap plat Cheie de 11 mm

Cheie cu soclu de 10 mm Cheie cu soclu de 8 mm Cheie de 10 mm

Răsucirea ușii

NOTĂ

Pentru modelele cu mânere, inversați mânerele mai întâi. (Pentru informații detaliate, consultați secțiunea „Inversarea pozitiei mânerului ușii (pentru modelele cu mânere bare”).)

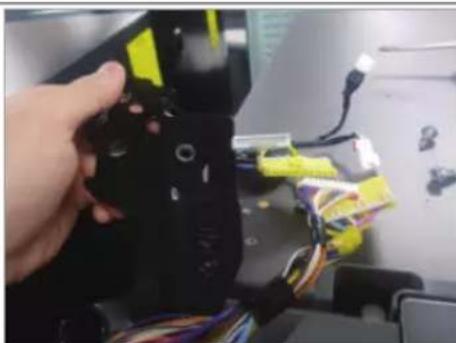

1. Deconectați cablul de alimentare și scoateți 1 șurub de capac folosind o șurubelnită Phillips. Apoi deschideți ușa congelatorului și trageți cârligele de pe laturi pentru a slăbi capacul. Ridicați capacul spre dvs. pentru a-l desprinde.

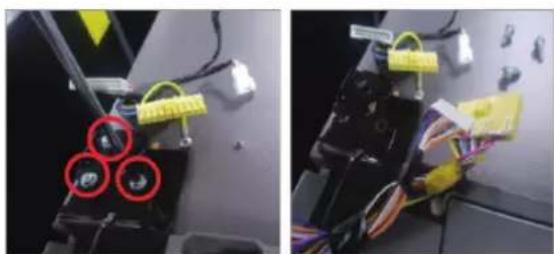

1. Deconectați cele două carcase superioare.

1. Scoateți cele trei şuruburi care țin balamaua.

1. Demontați balamaua superioară

		1. Deconectați cablul de alimentare.2. Așezați setul.
		ATENȚIE	Este necesar să lucreze mai mult de 2 persoane.
Balamala jos	Balamala jos	ATENȚIE	Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.
trageți ghidajul și furtunul		1. Deconectați furtunul.(Doar balamalaua jos stânga)2. Evacuați apa din furtun.(Doar balamalaua jos stânga)3. Scoateți șurubul (3ea).(Folosind o cheie de 10 mm)4. Scoateți balamaua de jos D/S.
Împingeți ghidajul și furtunul		1. Asamblați balamaua jos.(Folosind o cheie de 10 mm)2. Conectați furtunul (numai balamaua jos stânga)3. Asamblați apa la furtun.(Doar balamalaua jos stânga)
		ATENȚIE	Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.
		1. Asamblați balamaua de jos D/S.2. Puneti setul.
Balamala jos	Balamala jos	ATENȚIE	Este necesar să lucreze mai mult de 2 persoane.
