Zīmols	Samsung
Modelis	RS50N3513WW
Produkta veids	Ledusskapis ar franču durvīm un atvilktnes saldētavu
Izmēri (H x L x P)	1778 x 908 x 739 mm (aptuvens)
Neto svars	97 kg (aptuvens)
Klimata klase	SN-T (mērenā līdz tropiskā)
Energoefektivitātes klase	E (aptuvens)
Neto kopējā ietilpība	505 L (aptuvens)
Ledusskapja neto ietilpība	340 L (aptuvens)
Saldētavas neto ietilpība	165 L (aptuvens)
Barošana	220-240 V, 50 Hz
Galvenās funkcijas	Daudzplūsmu dzesēšana, automātiskā atkausēšana, elektroniskā vadība, digitālais displejs
Atkausēšanas veids	Automātiska
Dzesētājs	R-600a (izobutāns) (aptuvens)
Trokšņa līmenis	42 dB(A) (aptuvens)
Lietotāja remontējamās detaļas	Rokturi, blīves, atvilktnes, eņģes
Apkope un tīrīšana	Regulāra iekšpuses tīrīšana, blīvju pārbaude, manuāla atkausēšana, ja nepieciešams
Drošība	Atvienot pirms remonta, izmantot aizsargcimdus, durvju apstrāde divām personām
Vispārīga informācija	Lietošanas instrukcija pieejama vairākās valodās, rezerves daļas Samsung atbalsta vietnē

Bieži uzdotie jautājumi - RS50N3513WW SAMSUNG

Kā apgriezt ledusskapja RS50N3513WW durvis?

Atvienojiet ierīci, noņemiet augšējo vāku, atvienojiet savienotājus, noņemiet augšējo eņģi, pēc tam apakšējo eņģi. Apgrieziet eņģu stāvokli un salieciet atpakaļ. Šī darbība prasa vismaz divas personas.

Kā nomainīt durvju rokturi?

Izmantojiet nelielu plakano skrūvgriezi, lai noņemtu apakšējo vāku, pēc tam atskrūvējiet 4 skrūves. Noņemiet roktura un stiprinājuma komplektu. Uzstādīšanai veiciet soļus pretējā secībā, cieši pievelkot skrūves.

Kā izņemt saldētavas atvilktni?

Izvēliet atvilktni līdz atdurei, nolieciet to uz augšu un velciet, līdz tā ir izņemta. Lai to atgrieztu, veiciet pretējo darbību.

Kā nomainīt durvju blīvi?

Izvelciet blīves 4 stūrus, pēc tam centru. Lai to atgrieztu, spiediet 4 stūrus, pēc tam centru. Pārliecinieties, ka blīve ir cieši nostiprināta, lai novērstu aukstā gaisa noplūdes.

Kur atrast rezerves daļas šim modelim?

Apmeklējiet Samsung atbalsta vietni (http://samsung.com/support) un ievadiet modeļa kodu RS50N3513WW. Tur atradīsiet rokturus, blīves, atvilktnes un eņģes.

Kādi instrumenti nepieciešami remontam?

Krustveida skrūvgriezis, plakanais skrūvgriezis, 11 mm atslēga, 10 mm uzgriežņu atslēga, 8 mm uzgriežņu atslēga, 10 mm atslēga.

Ko darīt, ja durvis neaizveras pareizi?

Pārbaudiet blīvi (nomainiet, ja nolietota) un eņģes (pievelciet, ja nepieciešams). Pārliecinieties, ka ierīce ir līmeņota.

Kā tīrīt ledusskapja iekšpusi?

Atvienojiet ierīci, iztukšojiet pārtiku, tīriet ar mīkstu drānu un ziepjūdeni. Noskalojiet un nosusiniet. Neizmantojiet abrazīvus līdzekļus.

Ko darīt neparasta trokšņa gadījumā?

Pārbaudiet, vai ierīce ir līmeņota un vai aizmugurējās sienas nesaskaras ar sienu. Normālie darbības trokšņi ietver kompresoru un ventilatoru.

Kāda ir procedūra roktura stāvokļa apgriešanai?

Skatiet sadaļu 'Durvju roktura stāvokļa apgriešana' lietošanas instrukcijā. Noņemiet rokturi, pārvietojiet stiprinājumus uz otru pusi un salieciet atpakaļ. Uzmanieties, lai nesaskrāpētu durvis.

LIETOŠANAS INSTRUKCIJA RS50N3513WW SAMSUNG

Latvian - Latviešu .....145

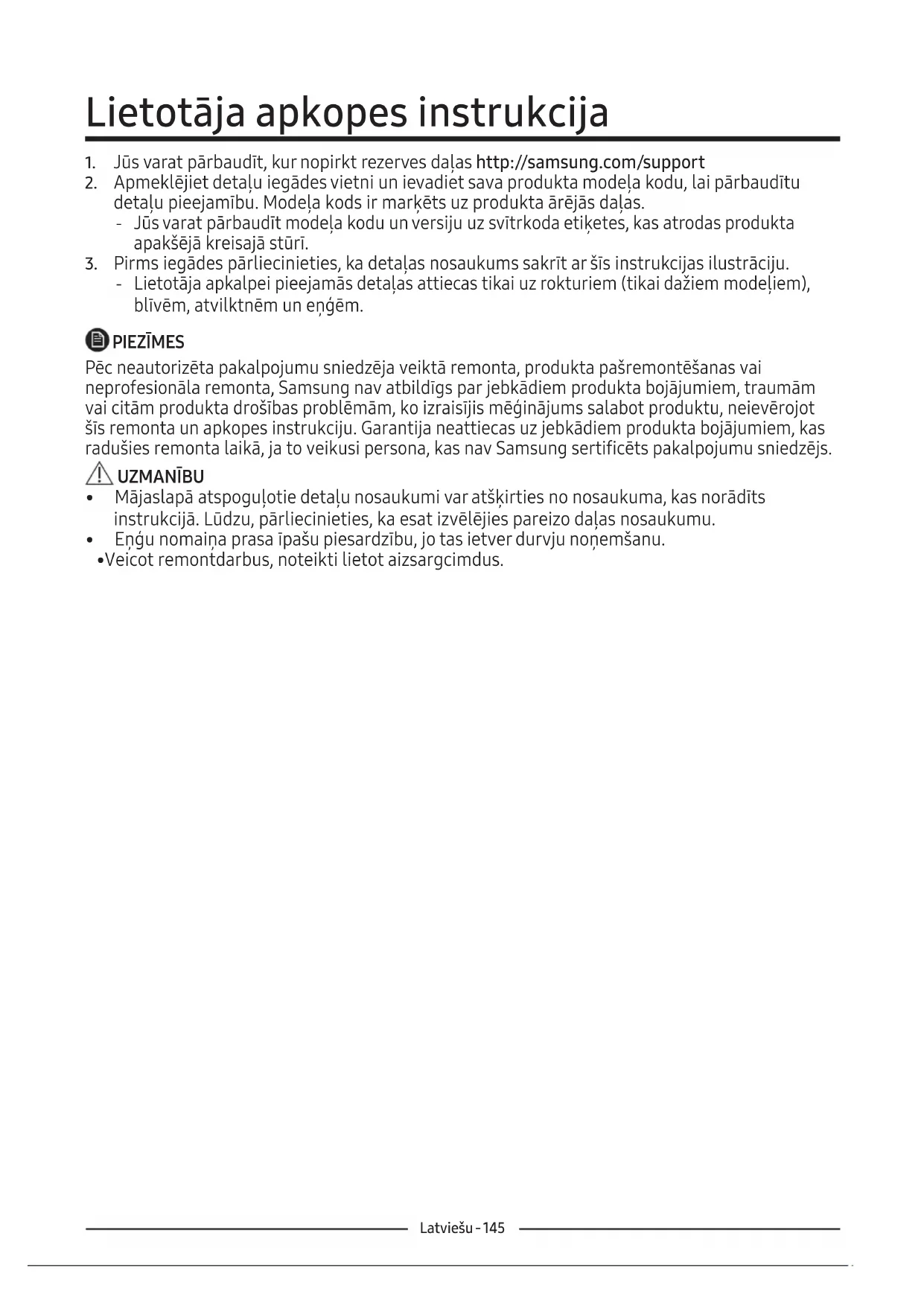

Lietotāja apkopes instrukcija

1. Jüs varat pärbaudit, kur nopirkt rezerves dalas http://samsung.com/support
2. Apmeklējiet detaļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu detaļu pieejamību. Modela kods ir markēts uz produkta ārējās dalas.

- Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda etiketes, kas atrodas produkta apakšējā kreisajā stūrī.

1. Pirms iegādes pārliecinieties, ka detaļas nosaukums sakrīt ar šīs instrukcijas ilustrāciju.

- Lietotāja apkalpei pieejamās detaļas attiecas tikai uz rokturiem (tikai dažiem modeliem), blīvēm, atvilktnēm un enģēm.

PIEZIMES

Pēc neautorizēta pakalpojumu sniedzēja veiktā remonta, produkta pašremontēšanas vai neprofesionāla remonta, Samsung nav atbildīgs par jebkādiem produkta bojājumiem, traumām vai citām produkta drošības problēmām, ko izraisījis mēginājums salabot produktu, neievērojot šīs remonta un apkopes instrukciju. Garantija neattiecas uz jebkādiem produkta bojājumiem, kas radušies remonta laikā, ja to veikusi persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠️ UZMANĪBU

• Mājaslapā atspoguļotie detaļu nosaukumi var atšķirties no nosaukuma, kas norādīts instrukcijā. Lūdzu, pārliecinieties, ka esat izvēlējies pareizo dalas nosaukumu.
• Enğu nomaina prasa īpašu piesardzību, jo tas ietver durvju noņemšanu.
• Veicot remontdarbus, noteikti lietot aizsargcimdus.

Ledusskapja faktiskais attēls un sastāvdaļas var atšķirties atkarībā no modela un valsts.

Modela nosaukums izskatās šādi: RS54**3****, RS52**3****, RS50**3****, Tas, kas aizstāj zvaigznītes, var atšķirties atkarībā no modela. Zvaigznīte (-s) modela kodā norāda modela variantu un modela kodā var aizstāt (0-9) vai (A-Z).

UZMANĪBU

• Mainot durvju rokturi, uzmanieties, lai nesaskrāpētu durvju priekšpusi.
• Stingri nospiediet rokturus pie stiprinājumiem. Pārliecinieties, ka starp stiprinājumiem un durvīm nav atstarpes.
  •Nostipriniet rokturi, cieši pievelkot skrūves.
• Pirms produkta lietošanas pārbaudiet, vai rokturis ir cieši piestiprināts.

Nepieciešamie instrumenti (nav ieklauti)

Phillips skrūvgriezis Plakangalvas skrūvgriezis

Lai nonemtu rokturus

PIEZIMES

Ši instrukcija attiecas gan uz ledusskapja, gan uz saldētavas nodalijumu.

1. Rokturu stiprinājumi atrodas ledusskapja durvju priekšpusē.

1. levietojiet mazo plakangalvas skrūvgriezi atverē vāciņa roktura atbalsta apakšā un izvelciet roktura mezglu uz priekšu, pagriežot skrūvgriezi uz vienu pusi.

Pagrieziet roktura mezglu uz vienu pusi, lai nonemtu apakšejo stiprinājumu

1. Atskrūvējiet 4 skrūves, lai demontētu roktura atbalsta vāciņu un atbalsta rokturi.

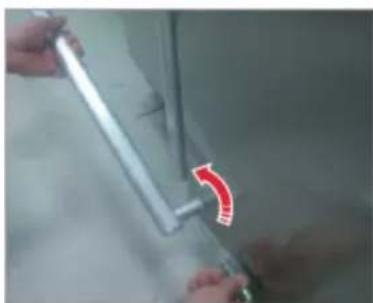

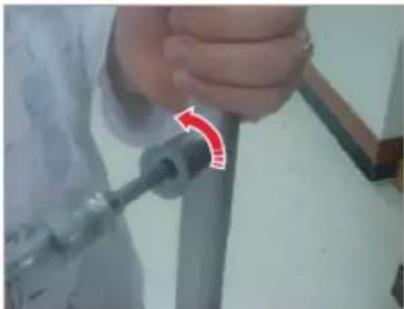

1. Izvelciet atbalsta rokturi izmantojot sešstūra uzgriežņu atslēgu, kā parādīts attēlā, vai plakangalvas skrūvgriezi, izdarot spiedienu aizmugurē.

Blīvju nomaiņa

UZMANIBU

Pārliecinieties, ka esat stingri piestiprinājis blīvi. Pretējā gadījumā no ledusskapja var noplust aukstais gaiss.

Lai nonemtu blivi

Pavelciet blīves stūri

1. Pavelciet 4 blīves stūrus.
2. Pavelciet blīves vidu.

Lai nomainītu blīvi

Pavelciet blīves stūri

Pārbaudiet vai montāžas laikā atvilktne ir pareizi ievietota sliedē.

1. Izvelciet atvilktni tik tālu, cik tā atlauj.

2. Paceliet atvilktni uz augšu un velciet to, līdz tā ir izvilkta.

Lai piestiprinātu atvilktnes

Lai piestiprinātu atvilktnes, izmantojiet to nonemšanas solus apgrieztā secībā.

Enğu nomaina

Lai nomainītu enğes, vispirms ir jānoņem durvis.

UZMANIBU

• Nonemot durvis, ievērojiet īpašu piesardzību, jo durvis ir smagas.
• Pirms enğu nomaiñas nolieciet uz grīdas kādu mīkstinājumu, piemēram, kartonu, lai novērstu durvju skrāpējumus, noliekot durvis uz grīdas.
• Par cik ar enğēm jārīkojas uzmanīgi, tās jāmaina divām vai vairāk personām, tādēl iesakām piezvanīt profesionālam tehniskajam servisam.
• Ja nonemat enği, neturot durvis, durvis var nokrist un izraisît traumas.
  • Pārliecinieties, ka vārpsta ir cieši pievilkta uz enğes.
  • Pârbaudiet, vai enge ir cieši piestiprināta pie korpusa.
  • Pārliecinieties, vai vadu savienotāji ir pareizi pievienoti.
• Stiprinot augšējo vāku, uzmanieties, lai nesabojātu vadus.

BRĪDINĀJUMS

• Ledusskapja pārvietošanai/ novietošanai nepieciešami vismaz 2 cilvēki.
- Pirms durvju mainas, atvienojiet strāvas vadu.

Nepieciešamie instrumenti (nav ieklauti)

Phillips skrūvgriezis Plakangalvas skrūvgriezis 11mm uzgriežņu atslēga

10 mm mucinu uzgriežnu atslęga

8 mm mucinu uzgriežnu atslēga

10mm uzgriežnu atslēga

Durvju virziena maina

PIEZIMES

Modeliem, kuriem ir rokturi, vispirms samainiet rokturus. (Sikāku informāciju skatiet sadalā "Durvju roktura stāvokla maina (modeliem ar stieņu rokturiem)".)

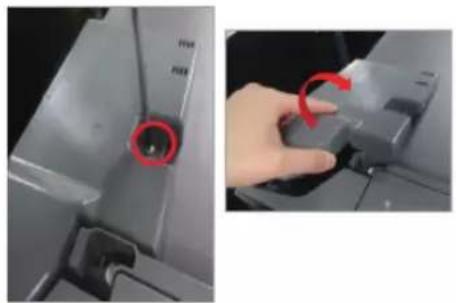

1. Atvienojiet strāvas vadu un ar Phillips skrūvgriezi noņemiet 1 vāka skrūvi. Pēc tam atveriet saldētavas durvis un pavelciet aiz ākiem sānos, lai atbrīvotu vāku. Paceliet vāku pret sevi, lai to noņemtu.

1. Atvienojiet divus augšējos korpusus.

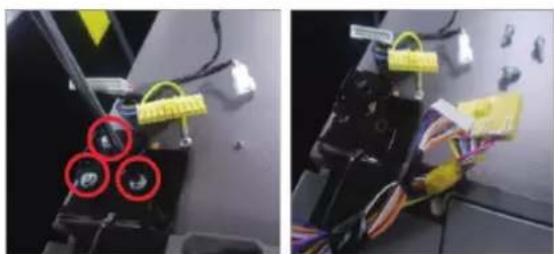

1. Izjauciet augšējo enği no

1. Atvienojiet strāvas vadu.

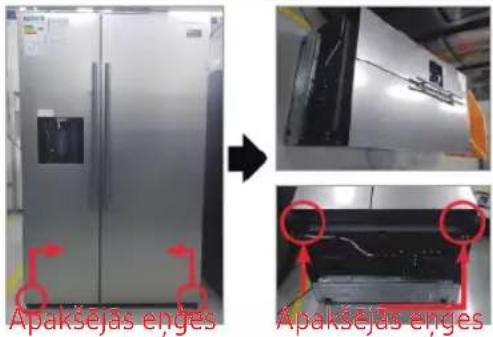

2. Novietojiet ierīci gūlus.

Jāstrādā vairāk nekā 2 cilvēkiem.

Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.

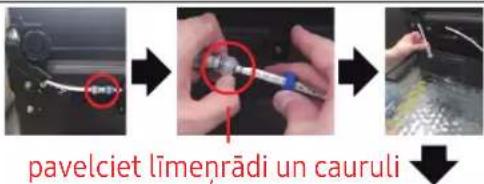

1. Atvienojietcauruli.
   (Tikai kreiso apakšējo enği)
2. Iztukšojiet ūdens padeves cauruli. (Tikai kreiso apakšējo enği)

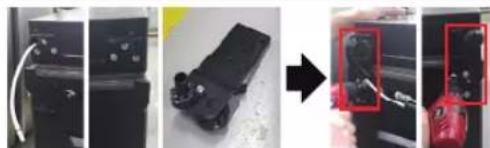

3. Izņemiet skrūvi (3ea). (Izmantojot uzgriežņu atslēgu vai 10mm mucinų uzgriežņu atslēgu)

4. Noņemiet apakšējo enģi R/L.

5. Uzstādiet eṉgi pie apakšas. (Izmantojot uzgrieẕ̌nu atslēgu vai 10mm muciṉu uzgrieẕ̌nu atslēgu)

6. Pievienojiet cauruli (Tikai kreiso apakšējo engi)
7. Pievienojiet ūdens padeves cauruli. (Tikai kreiso apakšējo enģi)

Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.

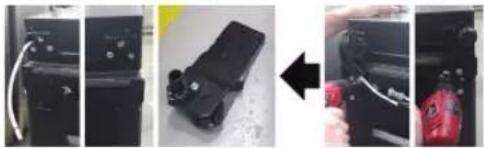

1. Montējiet apakšējo enģi R/L.
2. Paceliet ierici.

Jāstrādā vairāk nekā 2 cilvēkiem.
