RS50N3513WW - Chladnička SAMSUNG - Bezplatný návod na obsluhu

Značka	Samsung
Model	RS50N3513WW
Typ produktu	Chladnička s francúzskymi dverami a mrazničkou v zásuvke
Rozmery (V x Š x H)	1778 x 908 x 739 mm (odhad)
Hmotnosť netto	97 kg (odhad)
Klimatická trieda	SN-T (mierna až tropická)
Energetická trieda	E (odhad)
Celkový netto objem	505 L (odhad)
Netto objem chladničky	340 L (odhad)
Netto objem mrazničky	165 L (odhad)
Napájanie	220-240 V, 50 Hz
Hlavné funkcie	Viacprúdové chladenie, automatické odmrazovanie, elektronické ovládanie, digitálny displej
Typ odmrazovania	Automatické
Chladivo	R-600a (izobután) (odhad)
Hladina hluku	42 dB(A) (odhad)
Diely opraviteľné používateľom	Rukoväte, tesnenia, zásuvky, pánty
Údržba a čistenie	Pravidelné čistenie vnútra, kontrola tesnení, manuálne odmrazovanie v prípade potreby
Bezpečnosť	Odpojiť pred opravou, používať bezpečnostné rukavice, manipulácia s dverami v dvoch osobách
Všeobecné informácie	Návod dostupný vo viacerých jazykoch, náhradné diely na stránke Samsung Support

Často kladené otázky - RS50N3513WW SAMSUNG

Ako otočiť dvere chladničky RS50N3513WW?

Odpojte spotrebič, odstráňte horný kryt, odpojte konektory, demontujte horný pánt, potom spodný pánt. Otočte polohu pántov a znova zložte. Táto operácia vyžaduje aspoň dve osoby.

Ako vymeniť rukoväť dverí?

Použite malý plochý skrutkovač na odstránenie spodného krytu, potom odskrutkujte 4 skrutky. Odstráňte celú rukoväť s držiakom. Pri inštalácii postupujte v opačnom poradí a pevne dotiahnite skrutky.

Ako vybrať zásuvku mrazničky?

Potiahnite zásuvku až na doraz, nakloniť ju nahor a ťahať, kým sa nevyberie. Pri vkladaní postupujte opačne.

Ako vymeniť tesnenie dverí?

Potiahnite 4 rohy tesnenia, potom stred. Pri nasadzovaní zatlačte 4 rohy, potom stred. Uistite sa, že tesnenie je dobre upevnené, aby sa zabránilo únikom studeného vzduchu.

Kde nájsť náhradné diely pre tento model?

Prejdite na stránku Samsung Support (http://samsung.com/support) a zadajte kód modelu RS50N3513WW. Nájdete tam rukoväte, tesnenia, zásuvky a pánty.

Aké nástroje sú potrebné na opravu?

Krížový skrutkovač, plochý skrutkovač, kľúč 11 mm, nástrčný kľúč 10 mm, nástrčný kľúč 8 mm, kľúč 10 mm.

Čo robiť, ak sa dvere nezatvárajú správne?

Skontrolujte tesnenie (vymeňte, ak je opotrebované) a pánty (dotiahnite, ak je potrebné). Uistite sa, že spotrebič je vodorovne.

Ako vyčistiť vnútro chladničky?

Odpojte spotrebič, vyprázdnite potraviny, čistite mäkkou handričkou a mydlovou vodou. Opláchnite a osušte. Nepoužívajte abrazívne prostriedky.

Čo robiť v prípade abnormálneho hluku?

Skontrolujte, či je spotrebič vodorovne a či sa zadné steny nedotýkajú steny. Normálne prevádzkové zvuky zahŕňajú kompresor a ventilátor.

Aký je postup na otočenie polohy rukoväte?

Pozrite si časť 'Otočenie polohy rukoväte dverí' v návode. Odstráňte rukoväť, presuňte držiaky na druhú stranu a znova zložte. Dávajte pozor, aby ste nepoškriabali dvere.

NÁVOD NA OBSLUHU RS50N3513WW SAMSUNG

Nástrčný klíč 10 mm Nástrčný klíč 8 mm Klíč 10 mm

Přehození dveří

POZNÁMKA

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support
2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím skontrolujete diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu.
3. Kód modelu a verziu môžete skontrolovať na čiarovom kóde vlavo dole na produkte.
4. Pri náhradných dieloch sa uistite, že názov dielu sa zhoduje s ilustráciou v tomto manuáli.
5. Diely servisovatel'né používatel'om sú obmedzené na rukoväti (len niektoré modely), tesnenia, zásuvky a pánty.

POZNÁMKY

Po oprave neautorizovaným poskytovatel'om služieb, používatel'om vykonanej oprave alebo neprofesionálnej oprave produktu nenesie spoločnosť Samsung zodpovednosť za žiadne škody na produkte, zranenia alebo akékol'vek iné bezpečnostné problémy produktu spôsobené pokusom opraviť produkt, ktorý dôkladne nenasleduje tieto inštrukcie na opravu a údržbu. Akékol'vek poškodenie produktu spôsobené pokusom opraviť produkt akoukol'vek inou osobou ako spoločnosťou Samsung certifikovaným poskytovatel'om služieb nebude kryté zárukou.

⚠️ UPOZORNENIE

• Názov dielu uvedený na stránke sa môže líšit od názvu v tomto manuáli. Uistite sa, že ste vybrali správny názov dielu.
  • Výmena pántov si vyžaduje vysokú mieru opatrnosti, pretože zahrňa odpojenie dverí.
• Uistite sa, že máte oblečené počas opravovania bezpečnostné rukavice.

Skutočný obrázok a dodané diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

Názov modelu vyzerá takto: RS54**3****, RS52**3****, RS50**3****, Čo nahrádza hviezdičky, sa môže líšiť v závislosti od modelu.

Hviezdička(y) v kóde modelu indikujú variant modelu a môžu nahradiť (0-9) alebo (A-Z) v kóde modelu.

UPOZORNENIE

• Pri výmene rukoväti dverí, dajte pozor, aby ste nepoškrabali prednú čast dverí.
• Pevne zatlačte rukoväti na podporách. Zabezpečte, aby medzi podporami a dverami nebola žiadna diera.
• Pevne utiahnite skrutky pri pripevňovaní rukoväti.
  • Pred použitím produktu skontrolujte, či je rukováť pevne pripojená.

Potrebné nástroje (nedodávané)

Skrutkovač Philips Skrutkovač s plochou hlavou

Odpojenie rukovätí

POZNÁMKY

Tento postup platí pre odpojenie od chladničky aj mrazničky.

1. Zostavy rukováti sú umiestnené na prednej strane chladničkových dverí.

1. Odskrutkujte 4 skrutky na demontáž Cap podpornej rukoväti a podpornej rukoväti.

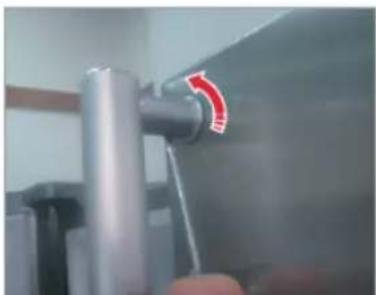

1. Vytiahnite podpornú rukováť pomocou šesthranného klúča, ako je zobrazené, alebo vodiča s plochou hlavou tlačením dozadu.

Výmeny tesnenia

UPOZORNENIE

Uistite sa, že ste tesnenie pevne pripojili. V opačnom prípade by mohol z chladničky unikať studený vzduch.

Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.

Výmena pántov

Na výmenu pántov musíte najprv odstrániť dvere.

UPOZORNENIE

• Pri odstraňovaní dverí postupujte so zvýšenou opatrnostou, pretože dvere sú tažké.
• Pred výmenou pántov umiestnite na podlahu mäkkú podložku, ako napríklad kartón, aby ste zabránili vzniku škrabancov na dverách počas pokladania dverí dole.
• Kedže s pántami je potrebné zaobchádzat opatrne a výmena si vyžaduje dve osoby alebo viac, odporúčame vám zavolat profesionalny technický servis.
• Ak pánty odstránite bez držania dverí, dvere môžu spadnút a spôsobit zranenie.
  •Zabezpečte, aby bola tyč pevne utiahnutá na pánte.
• Skontrolujte, či je pánt pevne pripojený k skrinke.
• Uistite sa, že drôtové konektory sú správne pripojené.
• Bud'te opatrní, aby ste pri upevňovaní vrchného krytu nepoškodili drôty.

VAROVANIE

- Nakláňanie/kladenie dolu chladničky si vyžaduje minimálne 2 l'udí.

Potrebné nástroje (nedodávané)

Skrutkovač Philips Skrutkovač s plochou hlavou Maticový klúč 11 mm

Nástrčkový klúč 10 mm Nástrčkový klúč 8 mm Maticový klúč 10 mm

Otočenie smeru otáčania dverí

POZNÁMKA

Pre modely s rukovätami otočte najprv rukoväti. (Pre podrobné informácie si pozrite sekciu „Otáčanie smeru otáčania rukoväti dverí (pre modely s tyčovými rukovätami)“)

Vyžaduje spoluprácu viac ako 2 l'udí.

Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

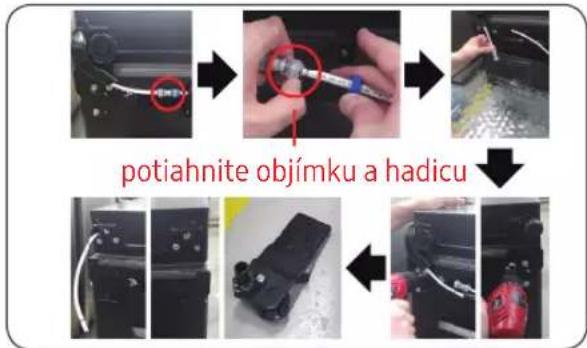

1. Odpojtehadicu. (Len l'avý spodný pánt)
2. Vypustite vodu z hadice. (Len l'avý spodný pánt)
3. Odstráňte skrutku(3ea). (Použitím maticového klúča alebo Box klúča 10 mm)

4. Odstráňte spodný pánt P/L.

5. Zmontujte spodný pánt na spodku. (Použitím maticového klúča alebo Box klúča 10 mm)

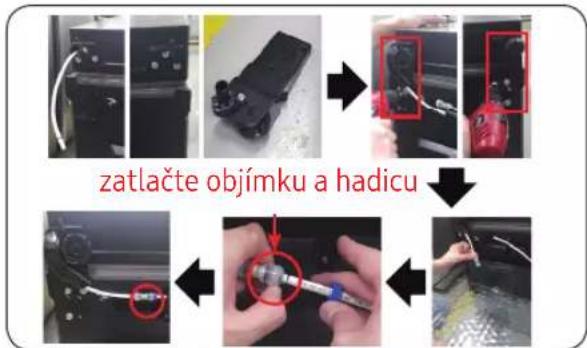

6. Pripojte hadicu (len l'avý spodný pánt)
7. Napustite vodu do hadice. (Len l'avý spodný pánt)

Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

Vyžaduje spoluprácu viac ako 2 l'udí.
