KASUTUSJUHEND RS50N3513WW SAMSUNG

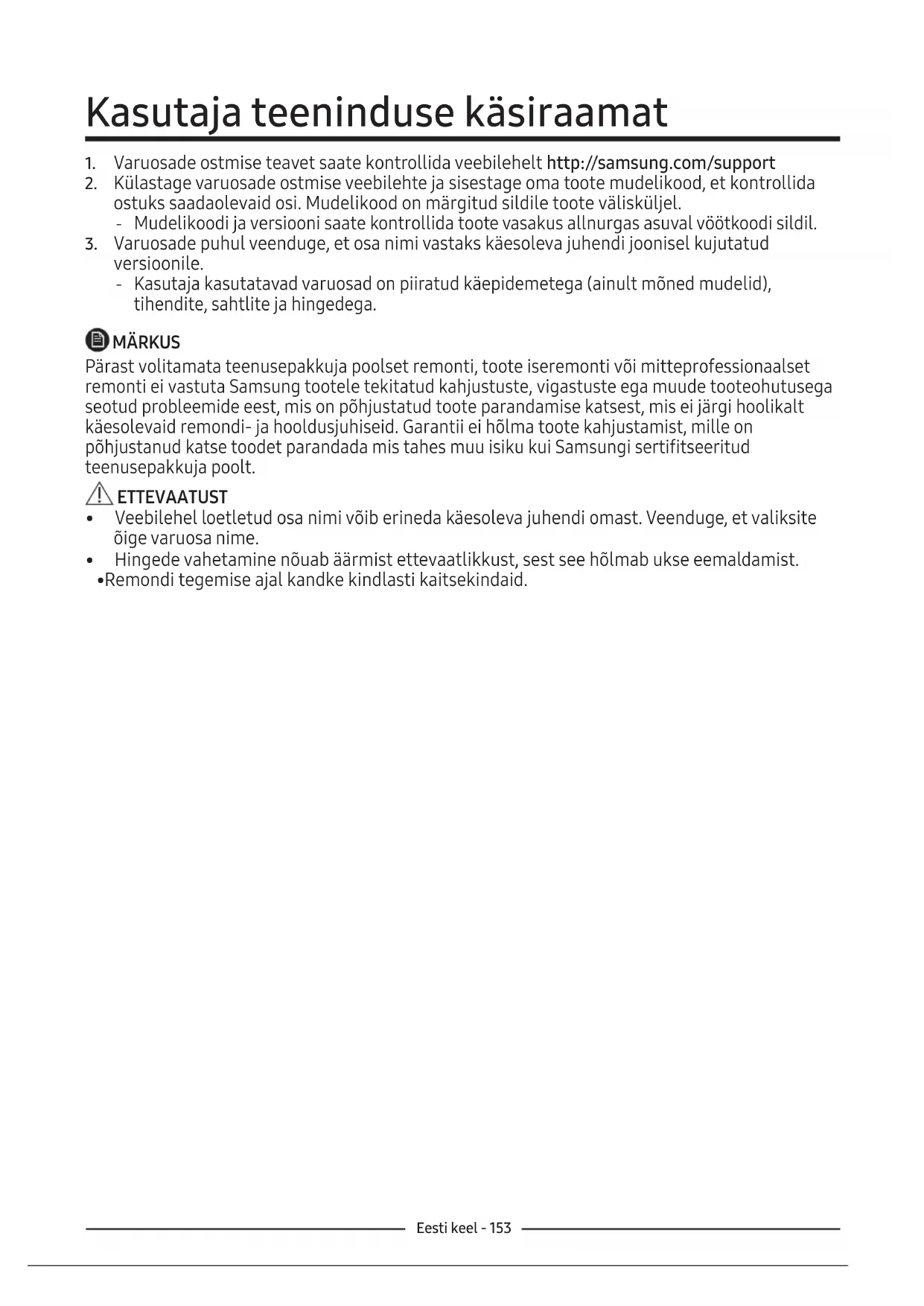

2. Külastage varuosade ostmise veebilehte ja sisestage oma toote mudelikood, et kontrollida

ostuks saadaolevaid osi. Mudelikood on märgitud sildile toote välisküljel. ‐ Mudelikoodi ja versiooni saate kontrollida toote vasakus allnurgas asuval vöötkoodi sildil.

3. Varuosade puhul veenduge, et osa nimi vastaks käesoleva juhendi joonisel kujutatud

versioonile. ‐ Kasutaja kasutatavad varuosad on piiratud käepidemetega (ainult mõned mudelid), tihendite, sahtlite ja hingedega. MÄRKUS Pärast volitamata teenusepakkuja poolset remonti, toote iseremonti või mitteprofessionaalset remonti ei vastuta Samsung tootele tekitatud kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote parandamise katsest, mis ei järgi hoolikalt käesolevaid remondi- ja hooldusjuhiseid. Garantii ei hõlma toote kahjustamist, mille on põhjustanud katse toodet parandada mis tahes muu isiku kui Samsungi sertifitseeritud teenusepakkuja poolt. ETTEVAATUST

• Veebilehel loetletud osa nimi võib erineda käesoleva juhendi omast. Veenduge, et valiksite õige varuosa nime.

• Hingede vahetamine nõuab äärmist ettevaatlikkust, sest see hõlmab ukse eemaldamist.

• Remondi tegemise ajal kandke kindlasti kaitsekindaid.Eesti keel - 154

Külmiku tegelik pilt ja esitatud osad võivad erineda, sõltuvalt mudelist ja riigist.Eesti keel - 155 Käepideme vahetamine Vajalikud tööriistad (pole kaasas) Käepidemete lahti võtmiseks MÄRKUS See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta. Mudeli nimi näeb välja selline: RS54**3****, RS52**3****, RS50**3****, tärnide asendaja võib mudelist sõltuvalt muutuda. Tärn(id) mudelikoodis tähistab (tähistavad) mudeli varianti ja võivad mudelikoodis asendada (0–9) või(A – Z). ETTEVAATUST

• Uksekäepideme vahetamisel jälgige, et te ukse esiosa ei kriibiks.

• Vajutage käepidemeid tugede kohal korralikult. Veenduge, et tugede ja ukse vahel ei oleks pilu.

• Käepideme kinnitamisel pingutage kruvid tugevalt.

• Enne toote kasutamist veenduge, et käepide oleks kindlalt kinnitatud. Philipsi kruvikeeraja Lamepeaga kruvikeeraja

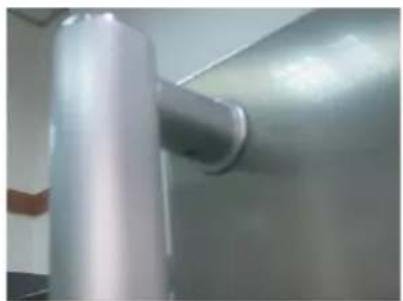

1. Käepidemekomplektid asuvad

külmkapiukse esiküljel.

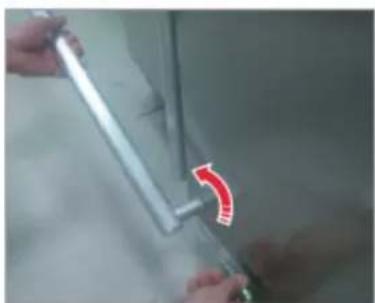

2. Sisestage väike lamepeaga kruvikeeraja

käepideme tugikaare allosas olevasse auku ja tõmmake käepidemekomplekti väljapoole, pöörates kruvikeerajat ühele küljele. Pöörake käepide ümber teisele küljele ja alumine osa ülespoole.Eesti keel - 156

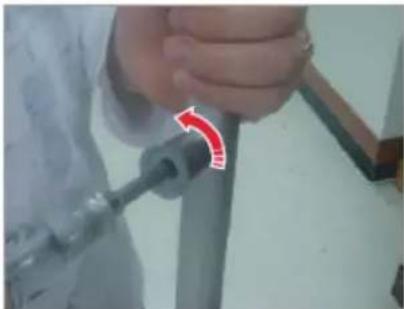

3. Keerake lahti 4 kruvi, et eemaldada

käepideme tugikaare kork ja käepideme tugikaar.

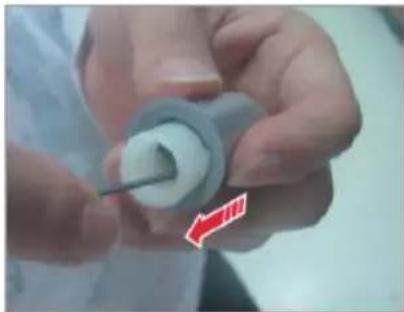

4. Tõmmake käepideme tugikaar näidatud

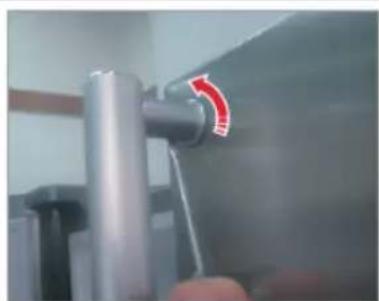

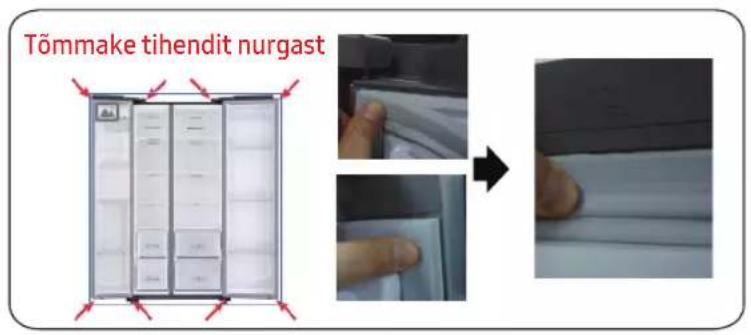

viisil kuuskantvõtme või lamepeaga kruvikeeraja abil välja, lükates tagumist külge.Eesti keel - 157 Tihendi asendamine ETTEVAATUST Veenduge, et kinnitaksite tihendi kindlalt. Vastasel juhul võib külmkapist pärinev külm õhk lekkida. Tihendi eemaldamine

2. Lükake tihendi keskosa.

1. Lükake tihendi 4 nurka.

2. Lükake tihendi keskosa.

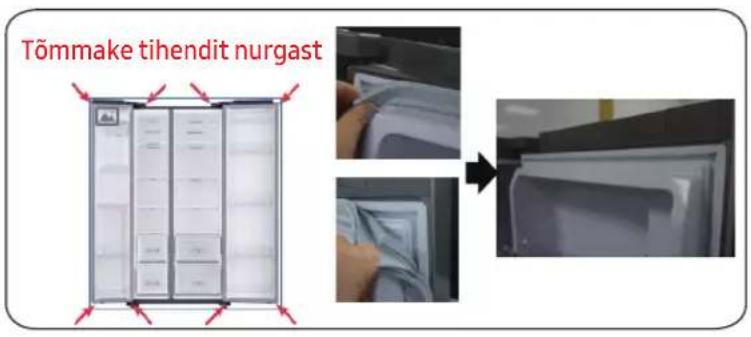

Tõmmake tihendit nurgast Tõmmake tihendit nurgastEesti keel - 158 Sahtli asendamine Hinge asendamine ETTEVAATUST Veenduge, et sahtel oleks monteerimise ajal korralikult soonde sisestatud. Hingede asendamiseks peate kõigepealt uksed eemaldama. ETTEVAATUST

• Uste eemaldamisel olge äärmiselt ettevaatlik, sest uksed on rasked.

• Enne hingede väljavahetamist pange uksekriimustuste vältimiseks põrandale pehme alus, näiteks papp.

• Kuna hingesid tuleb hoolikalt käsitseda ja asendada kahe või enama isiku abil, soovitame teil kutsuda professionaalse tehnilise teenistuse.

• Kui eemaldate hinge ilma ust kinni hoidmata, võib uks kukkuda ja põhjustada vigastusi.

• Veenduge, et võll oleks hingel korralikult pingutatud.

• Veenduge, et hing oleks kindlalt kapi külge kinnitatud.

• Veenduge, et juhtmekonnektorid oleksid õigesti ühendatud.

• Olge ettevaatlik, et mitte kahjustada juhtmeid ülemise katte kinnitamisel. HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt 2 inimest.

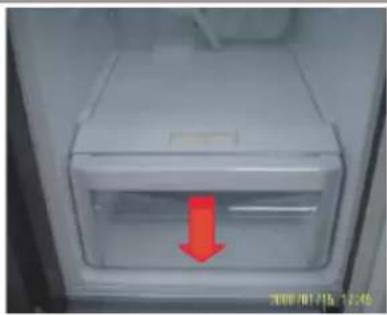

• Enne uste avamissuundade vahetamist ühendage toitejuhe lahti. Sahtli eemaldamine

2. Kallutage sahtlit üles ja tõmmake

seevälja, kuni see eemaldub. Sahtlite uuesti kinnitamine Sahtlite kinnitamine järgib nende vastavatele eemaldamissammudele vastupidist järjekorda. Vajalikud tööriistad (pole kaasas) Philipsi kruvikeeraja Lamepeaga kruvikeeraja 11 mm mutrivõti 10 mm silmusvõti 8 mm silmusvõti 10 mm mutrivõtiEesti keel - 159 Ukse avamissuuna vahetamine MÄRKUS Käepidemega mudelite puhul pöörake käepidemed esmalt tagurpidi. (Üksikasjaliku teabe saamiseks vaadake jaotist „Uksekäepidemete asendi tagurpidi pööramine (tugedega käepidemega mudelid)”.)

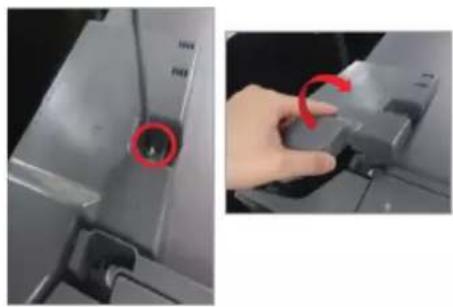

1. Ühendage toitejuhe lahti ja eemaldage

Phillipsi kruvikeeraja abil 1 kattekruvi. Seejärel avage sügavkülmiku uks ja tõmmake konkse külgedel, et kate vabastada. Tõstke kate enda poole, et see lahti võtta.

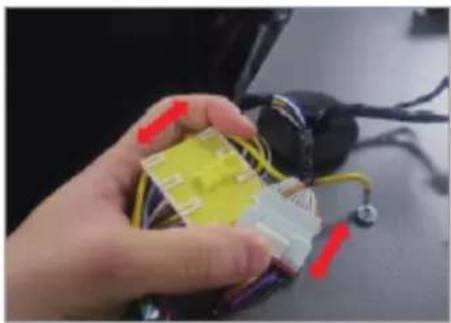

2. Ühendage kaks ülemist korpusekinnitust lahti.

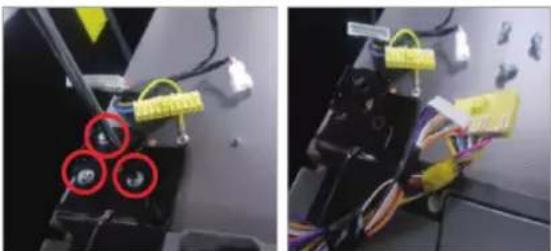

3. Eemaldage hinge hoidvad kolm polti.

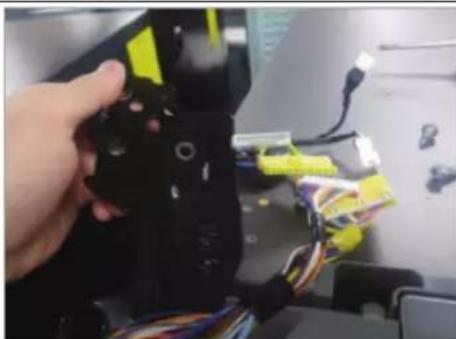

4. Võtke ülemine hing lahtiEesti keel - 160

1. Ühendage toitejuhe lahti.

2. Pange komplekt valmis.

Töötama peab rohkem kui 2 inimest. Enne ülaltoodud toimingut võtke toitejuhe kindlasti pistikupesast välja.

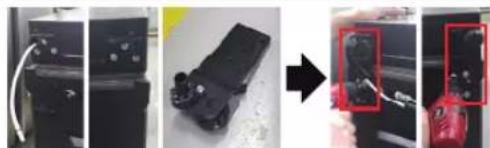

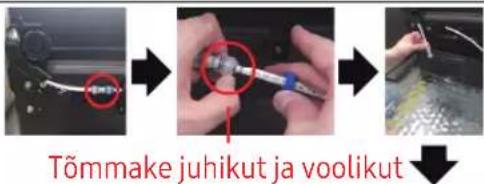

1. Ühendage voolik lahti.

(Ainult vasakpoolne alumine hing)

2. Laske vesi voolikust välja.

(Kasutage mutrivõtit või 10 mm silmusvõtit)

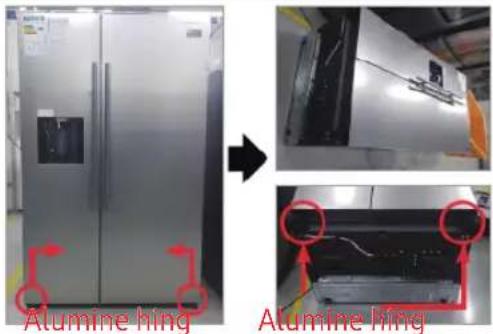

4. Eemaldage P/V alumine hing.

1. Monteerige alumine hinge põhja külge.

(Kasutage mutrivõtit või 10 mm silmusvõtit)

2. Ühendage voolik (ainult vasakpoolne alumine

3. Laske vesi voolikusse.

(Ainult vasakpoolne alumine hing) Enne ülaltoodud toimingut võtke toitejuhe kindlasti pistikupesast välja.
