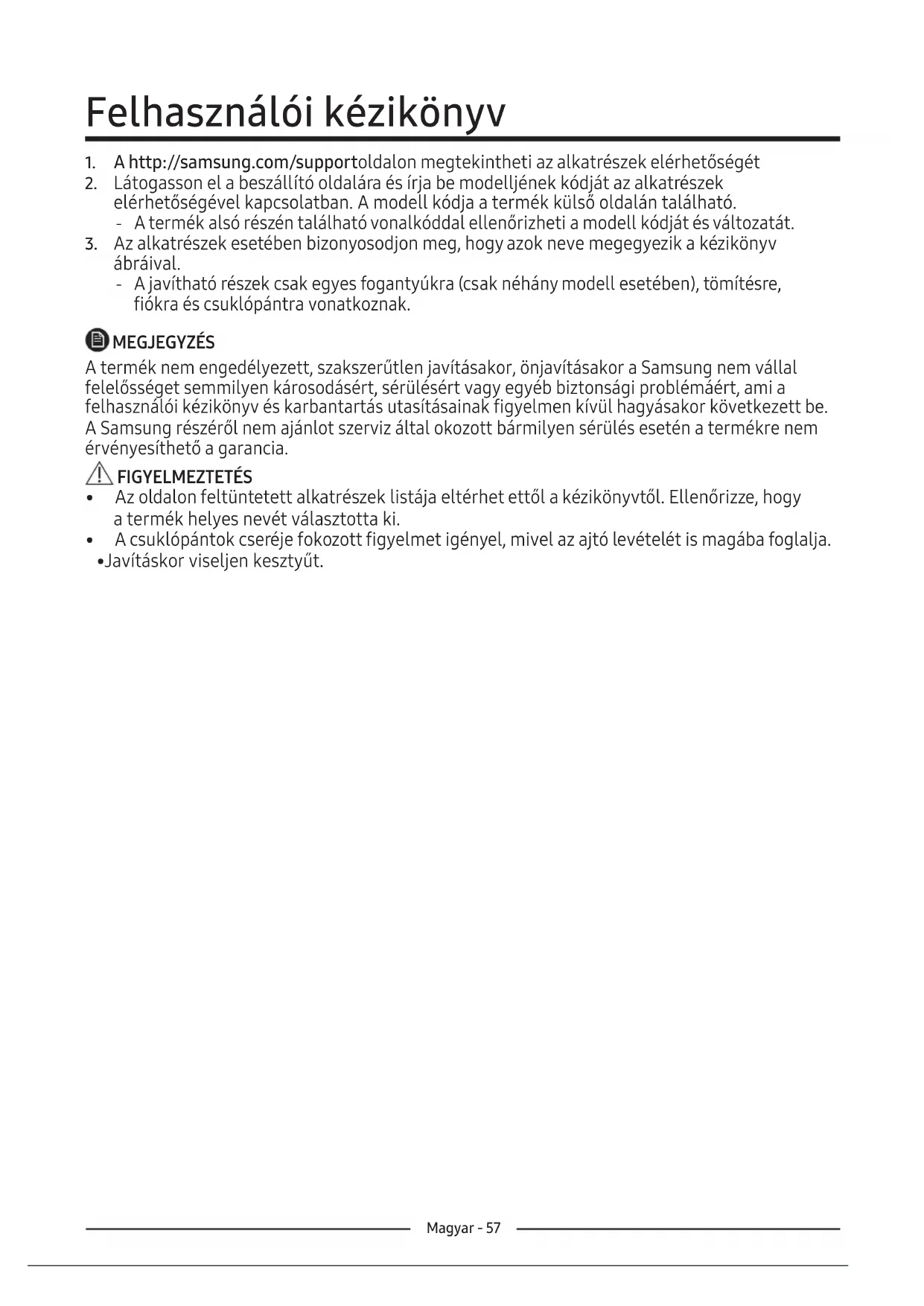

HASZNÁLATI ÚTMUTATÓ RS50N3513WW SAMSUNG

1. A http://samsung.com/supportoldalon megtekintheti az alkatrészek elérhetőségét

2. Látogasson el a beszállító oldalára és írja be modelljének kódját az alkatrészek

elérhetőségével kapcsolatban. A modell kódja a termék külső oldalán található. ‐ A termék alsó részén található vonalkóddal ellenőrizheti a modell kódját és változatát.

3. Az alkatrészek esetében bizonyosodjon meg, hogy azok neve megegyezik a kézikönyv

ábráival. ‐ A javítható részek csak egyes fogantyúkra (csak néhány modell esetében), tömítésre, fiókra és csuklópántra vonatkoznak. MEGJEGYZÉS A termék nem engedélyezett, szakszerűtlen javításakor, önjavításakor a Samsung nem vállal felelősséget semmilyen károsodásért, sérülésért vagy egyéb biztonsági problémáért, ami a felhasználói kézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következett be. A Samsung részéről nem ajánlot szerviz által okozott bármilyen sérülés esetén a termékre nem érvényesíthető a garancia. FIGYELMEZTETÉS

• Az oldalon feltüntetett alkatrészek listája eltérhet ettől a kézikönyvtől. Ellenőrizze, hogy atermék helyes nevét választotta ki.

• A csuklópántok cseréje fokozott figyelmet igényel, mivel az ajtó levételét is magába foglalja.

• Javításkor viseljen kesztyűt.Magyar - 58

A hűtőszekrény valós képe és alkatrészei eltérhetnek az adott országtól és modelltől függően.Magyar - 59 Fogantyúk cseréje Szükséges eszközök (nem biztosítottak) Fogantyúk levétele MEGJEGYZÉS Ez a folyamat a hűtő és fagyasztó mindkét oldalán kivitelezhető. A modell neve: RS54**3****, RS52**3****, RS50**3****, Amit a csillagok helyettesítenek és amodelltől függően különbözhet. A csillag (csillagok) a modell kódján jelzi annak változatát és a kódban (0-9) vagy (A-Z) betűvel helyettesíthetők. FIGYELMEZTETÉS

• Az ajtó fogantyújának cseréjekor ügyeljen az ajtó épségére.

• A fogantyúkat óvatosannyomja meg a támaszoknál. Ellenőrizze, hogy ne legyen rés a támaszok és az ajtó között.

• A fogantyú felhelyezésekor húzza be a csavarokat.

• A termék használata előtt ellenőrizze a fogantyút. Philips csavarhúzó Lapos fejű csavarhúzó

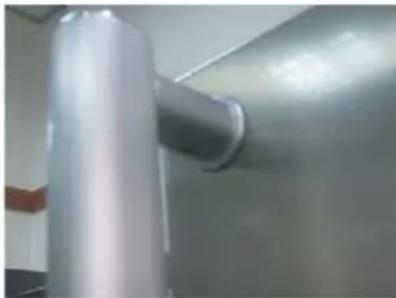

1. A fogantyúk elhelyezési helye a hűtő

2. A kis laposfejű csavarhúzót helyezze

atartófogantyú alsó furatába és húzza afogantyút előre úgy, hogy acsavarhúzót egy oldalra forgatja. A fogantyút fordítsa egy oldalra, hogyaz alsó pozíciót szétszedhesse.Magyar - 60

3. Csavarozza ki a négy csavart a fogantyú

és annak tartójának szétszedéséhez.

4. Imbuszkulccsal húzza ki a fogantyú

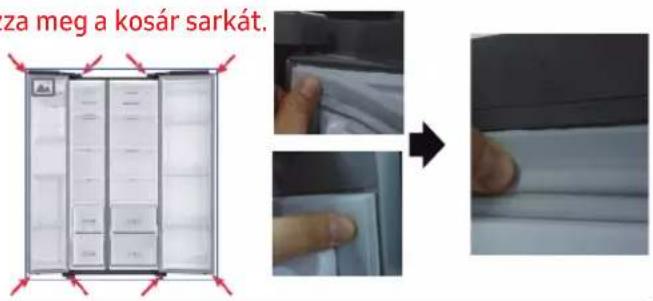

tartóját vagy lapos fejű csavarhúzóval nyomja a hátsó oldalt.Magyar - 61 Kosár cseréje FIGYELMEZTETÉS Győződjön meg, hogy a keret szilárdan helyezkedjen el. Ellenkező esetben a hűtőből a hideg levegő kiszivároghat. Keret eltávolítása

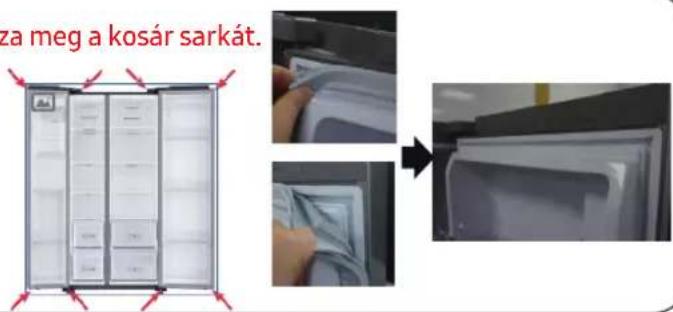

1. Fogja meg a keret 4 sarkát.

2. Húzza meg a keret közepét.

1. Nyomja meg a keret 4 sarkát.

2. Nyomja meg a keret közepét.

1. Nyomja meg a keret 4 sarkát.

2. Nyomja meg a keret közepét.

Húzza meg a kosár sarkát. Húzza meg a kosár sarkát.Magyar - 62 Fiók cseréje Csuklópánt cseréje FIGYELMEZTETÉS Ellenőrizze, hogy a szerelés során a fiók megfelelően van a sínre helyezve. A csuklópántok cseréjéhez először az ajtót kell levenni. FIGYELMEZTETÉS

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlyra.

• A csuklópántok cseréjekor helyezzen puha anyagot az ajtóra, nehogy az megkarcolódjon.

• A csuklópántokkal óvatosan kell bánni és két másik embernek kell azt kicserélni, ezért ajánlott szakembert hívni.

• Ha a pántot az ajtó megtámasztása nélkül cseréli le, az ajtó leeshet vagy sérülést okozhat.

• A csuklópánton a tengelyt alaposan meg kell húzni.

• Ellenőrizze, hogy a csuklópánt megfelelően illeszkedik a szekrényhez.

• A vezeték csatlakozóit is megfelelően kell csatlakoztatni.

• A fedél rögzítésekor ügyeljen a vezetékek épségére. FIGYELMEZTETÉS

• A hűtő billentéséhez/megdöntéséhez legalább 2 személy szükséges.

• Az ajtók megfordításakor húzza ki a vezetéket a hálózatból. Fiók eltávolítása

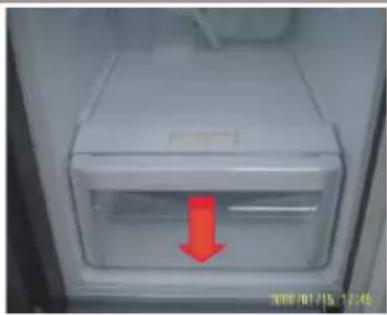

1. Húzza ki a fiókot amennyire csak

2. Döntse meg a fiókot és húzza addig,

ameddig magától ki nem csúszik. Fiókok visszahelyezése A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik. Szükséges eszközök (nem biztosítottak) Philips csavarhúzó Lapos fejű csavarhúzó 11 mm-es csavarkulcs 10 mm-es csőkulcs 8 mm-es csőkulcs 10 mm-es csavarkulcsMagyar - 63 Ajtó megfordítása MEGJEGYZÉS A fogantyúkkal ellátott modelleknél először a fogantyúkat cserélje fel. (Részletesebb információkért lásd “Ajtó fogantyújának cseréje (Fogantyúkkal ellátott modellek)” részt.)

1. Húzza ki a tápkábelt és a Philips csavarhúzó

segítségével távolítson el egy csavart. Majd nyissa ki a fagyasztó ajtaját és az oldalon levő kampók húzásával meglazítja a fedelet. A levételhez emelje fel a fedelet.

2. Kapcsolja szét a két felső foglalatot.

3. Távolítsa el a három csuklópántot rögzítő

4. Szerelje le a felső pántotMagyar - 64

1. Húzza ki a tápkábelt.

2. Tegye le a szettet.

Ehhez a művelethez legalább két személyre van szükség. A fent említett művelet előtt ellenőrizze atápkábel hálózatból való kihúzását.

(Csak a bal alsó pánt)

2. Engedje ki a vizet a tömlőből.

(Csak a sarok bal része)

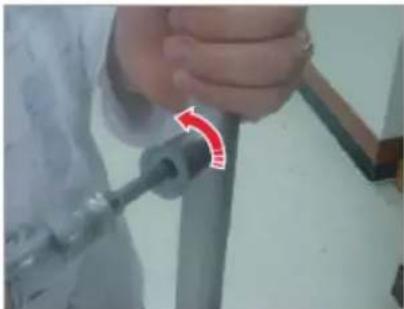

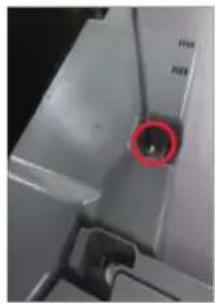

3. Távolítsa el a csavart (3ea).

(Csavarkulcs vagy 10mm-es csavarkulcs segítségével)

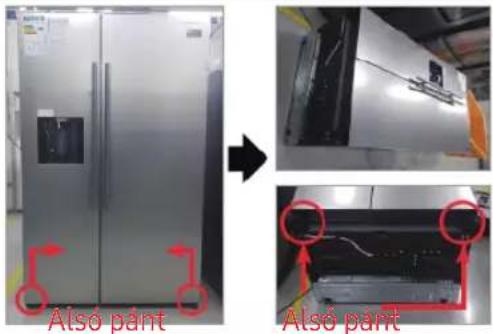

4. Távolítsa el a bal és jobb alsó pántot.

1. Szerelje vissza az alsó pántot.

(Csavarkulcs vagy 10mm-es csavarkulcs segítségével)

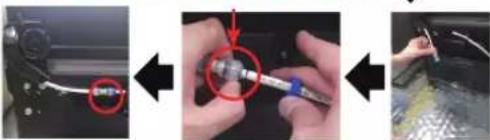

2. Kösse vissza a tömlőt (Csak a bal alsó pánt)

3. Engedje a vizet a tömlőbe.

(Csak a bal alsó pánt) Ellenőrizze, hogy a művelet előtt atápkábel ki legyen húzva az elektromos hálózatból.

1. Helyezze vissza a jobb és bal alsó pántot.

2. Rakja fel a szettet.

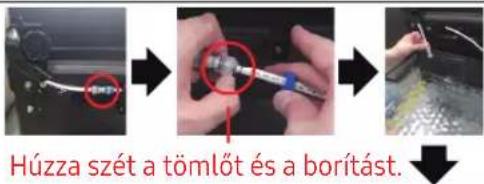

Ehhez a művelethez legalább két személyre van szükség. FIGYELMEZTETÉS FIGYELMEZTETÉS FIGYELMEZTETÉS FIGYELMEZTETÉS Húzza szét a tömlőt és a borítást. Nyomja össze a borítást és tömlőt. Alsó pántAlsó pánt Alsó pántAlsó pánt Alsó pántAlsó pánt Alsó pántAlsó pántPolski - 65 Instrukcja serwisowa Użytkownika
